CADUA4KDOCKPDL2UK - Docking station USB i-TEC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione di docking USB
Marca	i-TEC
Modello	CADUA4KDOCKPDL2UK
Dimensioni (L x P x A)	224 x 88 x 27 mm
Peso	330 g
Alimentazione	Ingresso DC 20V/6,5A (potenza fornita 100W)
Tecnologia	DisplayLink + USB-C Power Delivery
Porte video	2x DisplayPort (DP++) e 2x HDMI
Risoluzione max (1 monitor)	Fino a 4K/60Hz (DP/HDMI) o 5K/60Hz (2x DP su Windows)
Risoluzione max (2 monitor)	Fino a 2x 4K/60Hz
Porte USB-C	2x USB-C 3.2 Gen.2 con ricarica rapida (BC 1.2)
Porte USB-A	4x USB 3.2 Gen.1 con ricarica rapida (BC 1.2)
Porta Ethernet	1x GLAN RJ-45 (DisplayLink DL-6950)
Audio	1x jack combinato 3,5 mm (ingresso/uscita)
Interruttore on/off	Sì
Indicazione LED	Sì
Supporto per lucchetto Kensington	Sì
Montaggio VESA	Sì
Cavo incluso	USB-C verso USB-C/USB-A (1 m) con adattatore
Sistemi operativi supportati	Windows 10/11, macOS, Linux Ubuntu, Android 5+, Chrome OS R51+
Installazione dei driver	Necessario per DisplayLink (Windows, macOS, Ubuntu, Android)
Manutenzione e pulizia	Pulire con un panno asciutto e morbido; evitare l'umidità
Sicurezza	Non esporre a temperature estreme, né all'acqua
Pezzi di ricambio	Cavi USB-C sostituibili
Informazioni generali	Manuale completo disponibile su www.i-tec.cz/fr/

Domande frequenti - CADUA4KDOCKPDL2UK i-TEC

Come installare i driver su Windows?

Scarica prima lo strumento DisplayLink Cleaner dal sito di Synaptics, eseguilo e riavvia il computer. Quindi, scarica e installa il driver DisplayLink per Windows, quindi riavvia di nuovo. Infine, collega la stazione di docking.

Perché il mio monitor non viene visualizzato?

Verifica che il driver DisplayLink sia installato correttamente. Assicurati che il cavo video (HDMI o DP) sia collegato correttamente. Se usi macOS, attiva la registrazione dello schermo in Preferenze di Sistema > Sicurezza e Privacy > Privacy.

Posso caricare il mio laptop tramite la stazione di docking?

Sì, la stazione di docking supporta Power Delivery fino a 100W tramite la porta USB-C. Assicurati che il tuo laptop sia collegato tramite una porta USB-C compatibile con PD. Nota che la ricarica non è supportata se la stazione è collegata in USB 3.0.

Qual è la risoluzione massima supportata con un singolo monitor?

Con un singolo monitor, puoi ottenere fino a 4K a 60 Hz tramite una porta HDMI o DisplayPort. Se usi due porte DisplayPort contemporaneamente, la risoluzione può raggiungere 5K a 60 Hz (solo su Windows).

La stazione di docking è compatibile con macOS?

Sì, è compatibile con macOS. Devi installare DisplayLink Manager dal sito di Synaptics e autorizzare la registrazione dello schermo nelle impostazioni di privacy. Dopo l'installazione, apri l'app e collega la stazione.

Come collegare un auricolare audio?

La stazione dispone di un connettore audio combinato da 3,5 mm (ingresso/uscita). Collega semplicemente le tue cuffie o auricolari. La stazione supporta sia l'audio in ingresso (microfono) che in uscita (cuffie).

Posso usare la stazione di docking senza collegare l'alimentazione?

No, la stazione di docking richiede un'alimentazione esterna (20V/6,5A) per funzionare. Senza di essa, le porte non saranno alimentate e la stazione non potrà estendere le connessioni.

Cosa fare se la stazione di docking non si accende?

Verifica che l'adattatore di alimentazione sia collegato correttamente e che l'interruttore ON/OFF sia in posizione di accensione. Prova un altro cavo di alimentazione se possibile. Se il problema persiste, contatta il supporto ([e-mail]).

Dove posso scaricare gli ultimi driver?

I driver DisplayLink sono disponibili sul sito di Synaptics (https://www.synaptics.com/products/displaylink-graphics/downloads). Puoi anche trovare link diretti nel manuale su www.i-tec.cz/fr/.

Quali cavi sono forniti con la stazione?

La stazione include un cavo USB-C verso USB-C/USB-A di 1 metro, oltre a un adattatore USB-C verso USB 3.0 per collegare periferiche con porta USB-A.

MANUALE UTENTE CADUA4KDOCKPDL2UK i-TEC

IT Leggere attendamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizioneanche sulla schedab“Manuali e strumenti” del nostro site web: www.i-tec.cz/it/. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

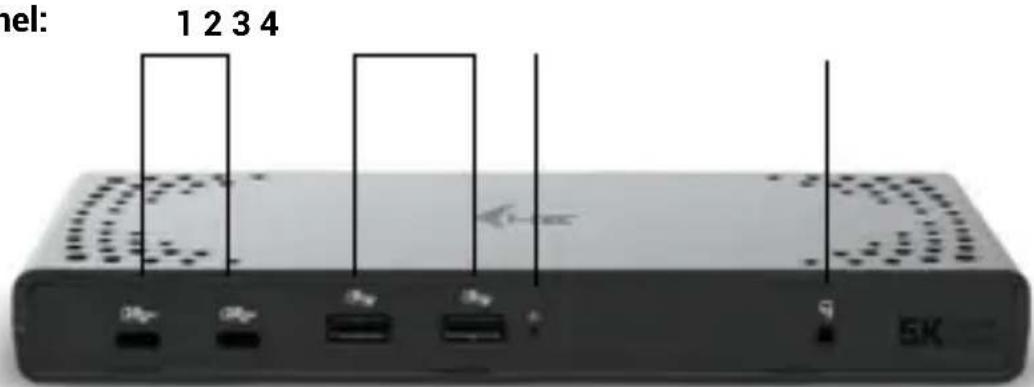

1. 2x porta USB-C Gen.2 con supporto per la ricarica rapida (BC 1.2)
2. 2x porta USB 3.2 Gen.1 con supporto per la ricarica rapida (BC 1.2)
3. Indicazione a LED
4. Connettore audio combo da 3,5 mm

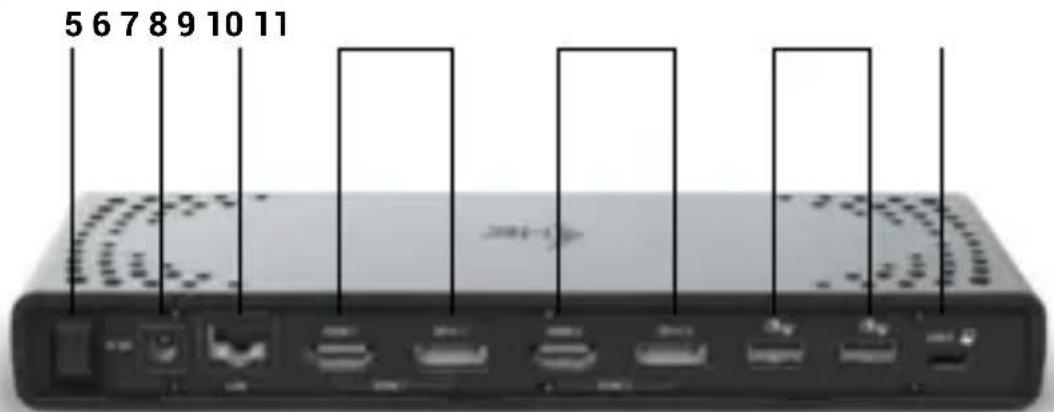

Pannello posteriore:

1. Interruttore On/Off per l'accensione e lo spegnimento della docking station
2. Ingresso per l'alimentazione
3. Porta Ethernet GLAN RJ-45 (DisplayLink DL-6950)
4. Zona 1 - HDMI/DP (é possible collegare HDMI o DP)
5. Zona 2 - HDMI/DP (è possible collegare HDMI o DP)
6. 2 porte USB 3.2 Gen.1 con supporto per la ricarica rapida (BC 1.2)
7. Porta USB-C per il collegamento del dock a un laptop

Pannello laterale

1. Supporto per il lucchetto di Kensington

SPECIFICHE

• 1x porta USB-C per il collegamento a dispositivi USB-C o USB-A (cavo USB-C e adattatore da USB-C a USB 3.0 inclusi)
• Tecnologia della docking station: displayLink + USB-C PD
  Potenza erogata: 100 W

• Porto video:

• 2x Display Port (supporta DP++)
  -2xHDMI

Risoluzione:

• 1 monitor - 1x DP/HDMI fino a 4K/60Hz
• 1 monitor - 2 DP fino a 5K / 60Hz

• 2 monitor - 1x DP/HDMI + 1x DP/HDMI — fino a 2x 4K/60Hz

• 2 porte USB-C 3.2 Gen.2 con supporto per la ricarica rapida (BC 1.2)

• 4 porte USB 3.2 Gen.1 con supporto per la ricarica rapida (BC 1.2)
• 1 porta Ethernet GLAN RJ-45 (DisplayLink DL-6950)
• 1 connettore audio combo da 3,5mm
• 1x ingresso di alimentazione (DC 20V/6.5A)
• Interruttore ON/OFF per l'accensione e lo spegnimento della docking station
• Indicazione a LED
• Supporto per il lucchetto di Kensington
• Supporto per il montaggio VESA
  Cavo da USB-C a USB-C/USB-A (100 cm)
• OS: Windows 10/11, macOS, Linux Ubuntu, Android 5 o superiore, Chrome OS R51 o superiore
• Facile installment del driver (Windows, MacOS, Ubuntu, Android (link esterno))
• Dimensioni del prodotto: 224 × 88 × 27 mm
• Peso del prodotto: 330 g
• Dimensioni della confezione: 250 × 250 × 50 mm
• La risoluzione 5K supporta solo Windows

REquisiti DI SISTEMA

Requisiti hardware:

Dispositivi con una porta libera USB-A, USB-C o Thunderbolt™ 3/4

Requisiti per la funzione Power Delivery:

Dispositivi con una porta libera USB-C, USB4 o Thunderbolt™ 3/4 abilitati "Erogazione di potenza".

Sistema operativo:

• Windows 10/11, macOS, Linux Ubuntu, Android 5 e successivi, Chrome OS R51 e successivi

Se la docking station è collegata tramite USB 3.0, la ricarica di laptop e tablet non è supportata.

INSTALLAZIONE DEI DRIVER

Windows:

1) Scaricare ed eseguire DisplayLink Cleaner: https://synaptics.com/products/displaylink-graphics/downloads/weatherinstallation-cleaner
2) Riaviare il computer portatile
3) Scaricare e installare il driver DisplayLink: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4) Riaviare il computer portatile
5) Collegare la docking station

macOS:

1) Scaricare e installment DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) L'installazione richiede di abilitare la registrazione dello schermo.

a. Andare alla sched a PPLE / Prenere di sistema / Sicurezza e privacy /Privacy
b. Trovate Registrazione schermo nella scheda Privacy
c. Fare cli c sul lucchetto nell'angolo in basso a sinistra
d. Inserire la password
e. Selezionate la casella accanto a DisplayLink Manager

3) Dopo l'installazione, après DisplayLink Manager dal Launchpad
4) Individuare l'icona DisplayLink nella barra dei menu superiore e aprirla.
5) Selezionate "Esegui automaticamente l'applicazione dopo il login".
6) Collegare la docking station

ISTRUZIONI DI SICUREZZA PER L'UTILIZZO DELLA DOCKING STATION

• Non esporre a temperature e umidità extremes.
• Utilizzato il disposativo su tappetini piatti per evitare di scivolare e cadere a terra.
• Conservare i driver e il manuale per un uso successivo.
• Evitare di sforzare la porta o il cavo USB-C.
• Riavviare periodicamente il prodotto utilizzato il pulsante ON/OFF o scollegandolo alla rete elettrica.
• Non collegare gli adattatori USB-C PD alle porte USB-C che non sono contrassegnate come porte da collegare adattatore di alimentazione USB-C PD.
• Si consiglia di spegnere la docking station alla fine della giornata.

In collaboration con il servizio di assistenza:

• Verificare la funzionalità dopo la caduta in acqua o a terra.
• Verificare la funzionalità quando il coperchio è incrinato.
• Lamentarsi del mancato funzionamento del dispositivo secondo il manuale.

DOMANDE FREQUENTI

Disponibile sul loro址 web www-i-tec.pro alla voce "FAQ" per quello prodotto

GLOSSARIO DEI TERMINI

Interfaccia / porta / connettore / ingresso / slot - il punto in cui due dispositivi sono fisicamente collegati.

Controller - un componente a semiconducttre (chiamato chipset) presente in un notebook/tablet che assicura il funzionamento di alcuni dalle porte.

Thunderbolt™ - è un'interfaccia hardware veloce che consente di collegare dispositivi (periferiche) al computer tramite un bus di espansione. Thunderbolt combina PCI-Express e DisplayPort in un'interfaccia dati seriale. Consente di collegare in Cascata fino a 6 dispositiivi Thunderbolt™ aggiuntivi, con velocità di trasferimento Thunderbolt™ 3/4 fino a 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - è un connettore simmetrico Consente una ricarica più veloce, alimentazione, doppio ruolo (non solo host, maanche guest), supporto per modalità alternative - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e notificata degli errorsi tramite dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - caratteristica opzionale del connettore USB-C. Un connettore con questo supporto cui si caricare che essere caricato e supporta carichi da 10W a 240W.

USB 3.2 / 3.1 / 3.0 / 2.0 - standard per l'interfaccia USB / porta per il collegamento di vari dispositivi USB. è possibile collegare alla docking station o all'adattatore vari dispositivi USB utilizzato l'interfaccia USB di tipo A. La porta USB di tipo B viene utilizzata per collegare la docking station o l'adattatore a un laptop/tablet.

HDMI/Porta display - Uno standard per un'interfaccia/porta grafica digitale utilizzata per collegare monitor e altri dispositivi di visualizzazione grafica.

LAN (Local Area Network) - rete locale, agli la più comune è la cosiddetta Ethernet, che viene utilizzata da la docking station raggiunge velocità di trasferimento teoriche sono a 2,5 Gbit/s.

Audio - terme che indica un dispositivo di ingresso (microfono) o di uscita (cuffie/altoparlanti).

POPIS

Předné panel:

Questo dispositivo è contrassegnato con il seguente symbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo

e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In quello modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).
