Tipo de producto	Base de acoplamiento USB
Marca	i-TEC
Modelo	CADUA4KDOCKPDL2UK
Dimensiones (L x l x h)	224 x 88 x 27 mm
Peso	330 g
Alimentación	Entrada CC 20V/6,5A (potencia suministrada 100W)
Tecnología	DisplayLink + USB-C Power Delivery
Puertos de vídeo	2x DisplayPort (DP++) y 2x HDMI
Resolución máx. (1 monitor)	Hasta 4K/60Hz (DP/HDMI) o 5K/60Hz (2x DP en Windows)
Resolución máx. (2 monitores)	Hasta 2x 4K/60Hz
Puertos USB-C	2x USB-C 3.2 Gen.2 con carga rápida (BC 1.2)
Puertos USB-A	4x USB 3.2 Gen.1 con carga rápida (BC 1.2)
Puerto Ethernet	1x GLAN RJ-45 (DisplayLink DL-6950)
Audio	1x conector combinado de 3,5 mm (entrada/salida)
Interruptor encendido/apagado	Sí
Indicador LED	Sí
Soporte para candado Kensington	Sí
Montaje VESA	Sí
Cable incluido	USB-C a USB-C/USB-A (1 m) con adaptador
Sistemas operativos compatibles	Windows 10/11, macOS, Linux Ubuntu, Android 5+, Chrome OS R51+
Instalación de controladores	Necesario para DisplayLink (Windows, macOS, Ubuntu, Android)
Mantenimiento y limpieza	Limpiar con un paño seco y suave; evitar la humedad
Seguridad	No exponer a temperaturas extremas ni al agua
Piezas de repuesto	Cables USB-C reemplazables
Información general	Manual completo disponible en www.i-tec.cz/es/

Preguntas frecuentes - CADUA4KDOCKPDL2UK i-TEC

¿Cómo instalar los controladores en Windows?

Descargue primero la herramienta DisplayLink Cleaner desde el sitio de Synaptics, ejecútela y reinicie el ordenador. Luego, descargue e instale el controlador DisplayLink para Windows, y reinicie de nuevo. Finalmente, conecte la base de acoplamiento.

¿Por qué no se muestra mi monitor?

Verifique que el controlador DisplayLink esté correctamente instalado. Asegúrese de que el cable de video (HDMI o DP) esté bien conectado. Si usa macOS, active la grabación de pantalla en Preferencias del Sistema > Seguridad y privacidad > Privacidad.

¿Puedo cargar mi computadora portátil a través de la base de acoplamiento?

Sí, la base de acoplamiento admite Power Delivery de hasta 100W a través del puerto USB-C. Asegúrese de que su computadora portátil esté conectada mediante un puerto USB-C compatible con PD. Tenga en cuenta que la carga no se admite si la base está conectada en USB 3.0.

¿Cuál es la resolución máxima admitida con un solo monitor?

Con un solo monitor, puede obtener hasta 4K a 60 Hz a través de un puerto HDMI o DisplayPort. Si usa dos puertos DisplayPort simultáneamente, la resolución puede alcanzar 5K a 60 Hz (solo en Windows).

¿La base de acoplamiento es compatible con macOS?

Sí, es compatible con macOS. Debe instalar DisplayLink Manager desde el sitio de Synaptics y permitir la grabación de pantalla en los ajustes de privacidad. Después de la instalación, abra la aplicación y conecte la base.

¿Cómo conectar unos auriculares?

La base dispone de un conector combinado de audio de 3,5 mm (entrada/salida). Simplemente conecte sus auriculares o cascos. La base admite tanto audio de entrada (micrófono) como de salida (auriculares).

¿Puedo usar la base de acoplamiento sin conectar la alimentación?

No, la base de acoplamiento requiere una alimentación externa (20V/6,5A) para funcionar. Sin ella, los puertos no recibirán alimentación y la base no podrá extender las conexiones.

¿Qué hacer si la base de acoplamiento no se enciende?

Verifique que el adaptador de corriente esté correctamente enchufado y que el interruptor ON/OFF esté en posición de encendido. Pruebe otro cable de alimentación si es posible. Si el problema persiste, contacte al soporte ([e-mail]).

¿Dónde puedo descargar los últimos controladores?

Los controladores DisplayLink están disponibles en el sitio de Synaptics (https://www.synaptics.com/products/displaylink-graphics/downloads). También puede encontrar enlaces directos en el manual en www.i-tec.cz/es/.

¿Qué cables se suministran con la base?

La base incluye un cable USB-C a USB-C/USB-A de 1 metro, así como un adaptador USB-C a USB 3.0 para conectar periféricos con puerto USB-A.

MANUAL DE USUARIO CADUA4KDOCKPDL2UK i-TEC

ES Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro situ web, www.i-tec.cz/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algunos problema, pángase en contacto con我们的 equipo de soporte en [e-mail]

1. Interruptor de encendido/apagado para encender y apagar la base de conexión
2. Entrada de alimentación
3. Puerto Ethernet GLAN RJ-45 (DisplayLink DL-6950)
4. Zona 1 - HDMI/DP (se puede conectar HDMI o DP)
5. Zona 2 - HDMI/DP (se puede conectar HDMI o DP)
   10.2 puertos USB 3.2 Gen.1 con entrega<rapida (BC 1.2)
6. Puerto USB-C para conectar la base a un portátil

Panel lateral

1. Soporte para cerradura Kensington

ESPECIFICACIONES

• 1x puerto USB-C para connexion a dispositivos USB-C o USB-A (cable USB-C y adaptor de USB-C a USB 3.0 incluidos)
• Tecnología de la estación de acoplimiento: displayLink + USB-C PD
• Potencia: 100 W

• Puerto de video:

• 2x Display Port (compatible con DP++)

• 2x HDMI

• Resolución:

• 1 monitor - 1x DP/HDMI hasta 4K/60Hz

• 1 monitor - 2x DP hasta 5K / 60Hz

• 2 monitores - 1x DP/HDMI + 1x DP/HDMI — hasta 2x 4K/60Hz

• 2 puertos USB-C 3.2 Gen.2 con entrega<rapida (BC 1.2)

• 4 puertos USB 3.2 Gen.1 con entrega<rapida (BC 1.2)
• 1 puerto Ethernet GLAN RJ-45 (DisplayLink DL-6950)
• 1x conector combo de audio de 3,5 mm
• 1x entrada de alimentacion (DC 20V/6,5A)
• Interruptor ON/OFF para encender y apagar la base de connexion
• Indicación LED
• Soporte para cerradura Kensington
• Soporte para montaje VESA
• Cable USB-C a USB-C/USB-A (100 cm)
• SO: Windows 10/11, macOS, Linux Ubuntu, Android 5 y superior, Chrome OS R51 y superior
• Fácil instalación del controlador (Windows, MacOS, Ubuntu, Android (enlace externo))
• Dimensiones del producto: 224 × 88 × 27 mm
• Peso del producto: 330 g
• Dimensiones del envase: 250 × 250 × 50 mm
• LaResolution 5Ksoleoscompatible con Windows

REQUISITOS DEL SISTEMA

Requisitos de hardware:

Dispositivos con un puerto libre habilitado para USB-A, USB-C o Thunderbolt™ 3/4

Requisitos para la referencia Power Delivery:

Dispositivos con un puerto libre habilitado para USB-C, USB4 o Thunderbolt™ 3/4. "Suministro de energia".

Sistema operativo:

• Windows 10/11, macOS, Linux Ubuntu, Android 5 y superior, Chrome OS R51 y superior

Si la base de connexion está conectada a工程技术 de USB 3.0, no es possible carregar portátiles ni tabletas.

INSTALACION DE CONTROLADORES

Windows:

1) Descargue y execute DisplayLink Cleaner: https://synaptics.com/products/displaylink-graphics/downloads/weatherinstallation-cleaner
2) Reinicia tu portátil
3) Descargue e instale el controlador DisplayLink: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4) Reinicia tu portátil
5) Conectar la base de connexion

macOS:

1) Descargue e instale DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) La instalación le pedirá que active la grabación de pantalla

a. Vaya a la pestaña APPLE / Preferencias del Sistema / Seguidad y Privacidad / Privacidad
b. Buscar Grabación de pantalla en la pestaña Privacidad
c. Haga Cli en el candido de la esquina inferior izquierda
d. Introduzca su contraseña
e. Marque la casilla jinto a DisplayLink Manager

3) Tras la instalación, abra DisplayLink Manager desde Launchpad
4) Busca el icono DisplayLink en la barra de menu superior y abrelo
5)Selección "Ejecutar la aplicación automaticallytras el inicio de sesión"
6) Conectar la base de connexion

INSTRUCCIONES DE SEGURIDAD PARA EL USO DE LA BASE DE CONEXION

• No exponer a temperatas y humedad extremas.
• Utilice el aparato sobre almohadillas planas paraatarresbalones y caidas en el suelo.
• Conserve los controladores y el manual para su uso posterior.
• Evita forzar el puerto USB-C o el cable.
• Reinicie el producto periodicamente utilizing el botón ON/OFF o desenchufándolo de la red electrica.
• No enchufe adaptadores USB-C PD en puertos USB-C que no estén marcados como puertos para conectar adaptorado de corriente USB-C PD.
• Se recomienda apagar la base de connexion al final del día.

En collaboration con el servicios专业技术:

• Compruebe el funcionaismo après de caer al agua o al suelo.
• Verifique la functionalities cuando la cubierta esté agrietada.
• Quejarse de que el aparato no funciona según el manual.

PREGUNTAS MÁS FRECUYENTES

Disponible en{nuestro situowww-itec.pro en"FAQ"para este producto

GLOSARIO DE TÉRMINOS

Interfaz / puerto / conductor / entrada / ranura - lugar donde se conectan fisicamente dos dispositivos.

Controlador: componente semiconductor (denominado chipset) de un portátil/tableta que garantiza el funciona de algunos de los puertos.

Thunderbolt™ - es una interfaz de hardware<rápida que permite conectar dispositivos (periféricos) alordenador a技术水平 de un bus de expansión. Thunderbolt combina PCI-Express y DisplayPort en una interfaz de datos en series. Permite conectar en capena hasta 6 dispositivos Thunderbolt™ adiconiales, con velocidades de transferencia Thunderbolt™ 3/4 de hasta 40 Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - es un conector simétrico Permite una energia más rápida, alimentación, doble funciona (no solo anfitrión, sino también Invitado), compatibiliad con modelos alternativos - Modo Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) y Notification de errors a工程技术 del dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - característica optional del conector USB-C. Conec- tor con esta compatibiliad pueda cargar y ser cargado, y admite cargas de 10 a 240 W.

USB 3.2 / 3.1 / 3.0 / 2.0 - estándar para interfaz USB / puerto para conectar various dispositivos USB. Se pueda conectar various dispositivos USB a la base de connexion o al adaptor para mediar la interfaz USB de tipo A. El puerto USB de tipo B se usa para conectar la base de connexion o el adaptor a un ordinador portátil o una tableta. El puerto USB de tipo B se usa para conectar la base de connexion o el adaptor a un ordinador portátil o una tableta.

HDMI/Puerto de pantalla: forma para una interfaz/puerto de graficos digitales que se utilizes para conectar Monitoros y otros dispositivos de visualización GRAPHICA.

LAN (Local Area Network) - red de area local,actualmente la mas comun es la denominada Ethernet,queutilizanlaestaciondeacoplamentoalcanzavelocidasde transferencia teoricasdehasta2,5Gbit/s.

Audio - terme que designa un dispositivo de entrada (microfono) o salute (auriculares/ altavoces) de audio.

DESCRIZIONE

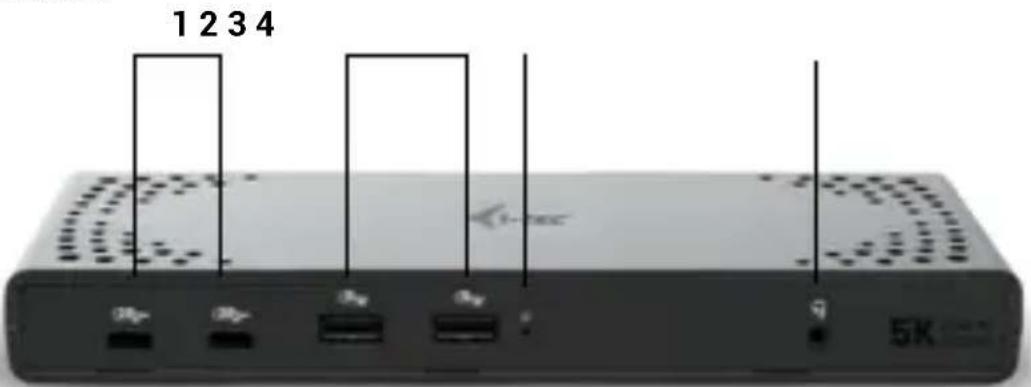

Pannello frontale:

El dispositivo está indicado por el símbolo de reciclaje. Esto significía que al final de la vida útul de la instalación, deben asegurar de que se almacene por分开ar en un punto de recolección establisho para este fin y no en los lugar designados para la eliminación de desechos Municipales ordinarios sin clasificar. Contribuirá a melhorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea)
