MANUAL DE USUARIO C31TRIPLEDOCKPD i-TEC
Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.cz/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en support@itecproduct.com
ITALIANO
Gracias por la compra de la estación de acoplamiento i-tec USB-C Docking station, que le permitirá conectar de forma sencilla y rápida sus dispositivos favoritos a su ordenador portátil, tablet o teléfono inteligente provistos de puerto USB-C utilizando un único conector USB-C. Ofrece 2 puertos DisplayPort, 1 puerto HDMI, 1 puerto Ethernet LAN, 1 puerto USB-C 3.1. (Gen. 2), 2 puertos USB-A 3.1 (Gen. 2), 1 puerto de audio y 1 puerto de entrada de alimentación externa DC.
Advertencia importante:
A fin de que sea posible utilizar completamente todo el potencial de la estación de acoplamiento, es importante que la GPU del ordenador portátil soporte DisplayPort 1.4 con DSC.
Si la GPU del ordenador portátil soporta DisplayPort 1.4 sin DSC, o DisplayPort 1.2, la estación de acoplamiento funcionará, pero con la limitación de las resoluciones máximas que tengan los monitores externos. Vea más detalles en la sección
DSC - abreviatura para Display Stream Compression - se trata de un método de compresión que permite la compresión de vídeo "visualmente sin pérdidas", posibilitando la transmisión de una mayor resolución.
CONTENIDO DEL EMBALAJE
- Estación de acoplamiento i-tec por USB-C
• Cable USB-C (100 cm de longitud) - Adaptador de alimentación
(salida DC: 20.0V / 5.0A, cable DC de 160cm, cable AC de 180cm)
CARACTERÍSTICAS
• 1 puerto USB-C para la conexión al ordenador portátil
- Potencia: 85.0W, aunque si un dispositivo está conectado al puerto USB-C en el panel frontal, se reduce a 65.0W
- Puertos de vídeo: 2 puertos DisplayPort, 1 puerto HDMI
- Resolución: USB-C/Thunderbolt™ 3 con soporte DisplayPort 1.4 DSC
1 monitor - 2 puertos DP - hasta 5K/60Hz
1 monitor - 1 puerto DP o 1 puerto HDMI - hasta 4K/60Hz
2 monitores - 1 puerto HDMI + 1 DP o 1 puerto DP + 1 puerto DP - hasta 2 veces 4K/60Hz
3 monitores – 1 puerto HDMI + 1 puerto DP + 1 puerto DP – hasta 3 veces 4K/30Hz
USB-C/Thunderbolt™ 3 con soporte DisplayPort 1.4 sin soporte DSC
1 monitor - 1 puerto DP o 1 puerto HDMI - hasta 4K/60Hz
2 monitores - 1 puerto HDMI + 1 DP o 1 puerto DP + 1 puerto DP - hasta 2 veces 2560x1440/60Hz
3 monitores - 1 puerto HDMI + 1 puerto DP + 1 puerto DP - hasta 3 veces
1920x1080/60Hz
USB-C/Thunderbolt™ 3 con soporte DisplayPort 1.2
1 monitor - 1 puerto DP o 1 puerto HDMI - hasta 4K/60Hz
2 monitores - 1 puerto HDMI + 1 DP o 1 puerto DP + 1 puerto DP - hasta 2 veces 1920x1080/60Hz
3 monitores - 1 puerto HDMI + 1 puerto DP + 1 puerto DP - hasta 3 veces 1920x1080/60Hz
• 1x puerto USB-C genérico 2 (10 Gbps)
- 3 puertos USB 3.1 genérico 2 (10 Gbps) 2 con soporte de carga rápida (BC 1.2)
• 1 puerto Ethernet GLAN RJ-45 (Realtek RTL8153)
• 1 puerto de audio con conector combo de 3,5 mm
- 1 entrada de alimentación (20.0V / 5.0A)
- Conmutador ON/OFF para encender y apagar la estación de acoplamiento
- Indicador LED
- Soporte para Kensington lock
• 1 cable USB-C 3.1 (100 cm)
- Sistema operativo: Windows 10, macOS, Android, Chrome OS y Linux con las últimas actualizaciones
- Dimensiones del producto: 197 x 86 x 31 mm.
- Peso del producto: 245 g
Nota para macOS: macOS no soporta la tecnología MST (2 o más monitores en régimen extendido). Ninguna estación de acoplamiento que utilice DisplayPort USB-C Alt Mode soporta la conexión de dos o más monitores en macOS, algo que solo puede hacer la estación de acoplamiento Thunderbolt 3 y la estación de acoplamiento DisplayLink.
DESCRIPCIÓN DE LA ESTACIÓN DE ACOPLAMIENTO


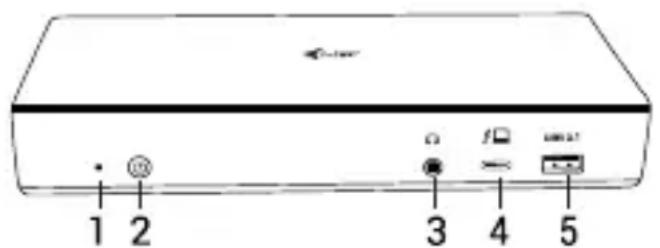

1 2 3 4 5Panel frontal:
- Indicador LED
- Conmutador ON/OFF - para encender y apagar la estación de acoplamiento
- 1 puerto de audio con conector combo de 3,5 mm
- 1x puerto USB-C Gen. 2 (10Gb/s)
- 1 puerto USB 3.1 Gen. 2 (10Gb/s) de carga rápida, especificación BC 1.2
- Entrada de alimentación (20.0V / 5.0A)
- Puerto de datos USB-C / DP Alt Mode / Power Delivery - para la conexión de la estación de acoplamiento al puerto USB-C del ordenador portátil. Este puerto no soporta la función Power Delivery en el perfil 5, máx. 85.0W.
- 2 puertos DisplayPort - permiten conectar hasta un monitor de 5K/60Hz. Solo cuando el ordenador portátil cumpla los requisitos.
- 1 puerto HDMI - para la conexión del monitor con entrada HDMI
- Puerto Ethernet GLAN RJ-45 - soporta 10/100/1000 Mb/s
- 2 puertos USB-A3.1 Gen. 2 (10 Gbps) de cargarápida, especificación BC 1.2
REQUISITOS DE SISTEMA
Requisitos de hardware: Equipo con puerto USB-C libre o Thunderbolt3 libre
Requisitos para el funcionamiento de Power Delivery:
equipo con puerto USB-C libre o Thunderbolt 3 con soporte "Power Delivery".
Requisitos para la salida de vídeo: equipo con puerto USB-C libre con soporte para "DisplayPort Alternate Mode" o puerto Thunderbolt 3.
Sistema operativo: Windows 10, macOS, Android, Chrome OS y Linux con las últimas actualizaciones
La instalación del controlador en WINDOWS/macOS es automática. Si necesita instalar LAN, descargue los controladores actuales de nuestro sitio web www.i-tec.cz/es/en la pestaña "Descargar" de este producto.
¡ADVERTENCIA!
Antes de proceder a la conexión de la estación de acoplamiento, asegúrese de que tiene instalados en el sistema los últimos controladores para sus equipos y que tiene actualizada la BIOS.
CONEXIÓN DE LA PANTALLA HDMI/DP
El replicador de puertos es equipado con 1x puerto HDMI y 2x puertos DisplayPort 4K para conectar la pantalla externa, monitor o proyector con interfaz de HDMI/DP. Para conectar su pantalla al replicador de puerto necesita un cable HDMI/DP de alta calidad. Durante la instalación puede parpadear la pantalla de su dispositivo, este estado es normal.
1
- 1 monitor conectado a través de 2 cables DisplayPort - resolución hasta 5K 5120x2880/60Hz.
El soporte para la resolución 5K es posible solo cuando el conector USB-C/Thunderbolt™ 3 de su ordenador portátil soporte DisplayPort 1.4 DSC.
2
- 1 monitor conectado a través de cable DisplayPort/HDMI - resolución hasta 4K 3840x2160/60Hz.
El soporte para la resolución 4K/60 Hzes posible solo cuando el conector USB-C/Thunderbolt™ 3 de su ordenador portátil soporte DisplayPort 1.4 DSC o DisplayPort 1.4 sin DSC.
En caso de que el puerto USB-C/Thunderbolt™ 3 soporte solo DisplayPort 1.2, la resolución máxima posible es 1 vez 4K 3840x2160/30Hz.
3
- 2 monitores conectados a través de cables DisplayPort/HDMI - resolución hasta 4K 3840x2160/60Hz.
Solo cuando el conector USB-C/Thunderbolt™ 3 de su ordenador portátil soporte DisplayPort 1.4 DSC.
En caso de queel puerto USB-C/Thunderbolt™ 3 soporte solo DisplayPort 1.4 DSC, la resolución máxima posible es 2 veces 2560x1440/60Hz.
En caso de que el puerto USB-C/Thunderbolt™ 3 soporte solo DisplayPort 1.2, la resolución máxima posible es 2 veces 1920x1080/60Hz.
4
- 3 monitores conectados a través de cables DisplayPort/HDMI - resolución hasta 4K 3840x2160/30Hz.
Solo cuando el conector USB-C/Thunderbolt™ 3 de su ordenador portátil soporte DisplayPort 1.4 DSC.
En casode que el puerto USB-C/Thunderbolt™ 3 soporte solo DisplayPort 1.4 sin DSC, la resolución máxima posible es 3 veces 1920x1080/60Hz.
En caso de que el puerto USB-C/Thunderbolt™ 3 soporte solo DisplayPort 1.2, la resolución máxima posible es 3 veces 1920x1080/30Hz.
Nota: Es posible tener conectados 3 monitores externos solo en caso de que la pantalla interna del ordenador portátil esté apagada. Es una limitación de la tarjeta gráfica de Intel.
Eltamaño de la resolución, la frecuencia de captura y la cantidad máxima de monitores externos conectados dependerá de las posibilidades del PC/NB anfitrión.
La mayoría de los problemas con el replicador y los dispositivos conectados, se pueden resolver desconectando durante 10 segundos el cable USB-C del replicador de puerto USB-C de su portátil / mac / Smartphone / tableta.
INSTRUCCIONES DE SEGURIDAD
- No exponga el dispositivo a temperaturas extremas y a la humedad del aire.
- Utilice el dispositivo en superficies planas, evite que pueda deslizarse y caer al suelo.
- Conserve el manual para un eventual uso en el futuro.
En colaboración con el departamento de servicio técnico:
- Verifique el funcionamiento tras una caída al agua o al suelo.
- Compruebe el funcionamiento en caso de que la cubierta estéagrietada.
- Formule una reclamación del dispositivo según lo indicado en el manual.
PREGUNTAS FRECUENTES
Disponible en nuestra página web www.i-tec.cz/es, en la pestaña "FAQ" de este producto.
El dispositivo está indicado por el símbolo de reciclaje. Esto significa que al final de la vida útil de la instalación, debe asegurarse de que se almacene por separado en un punto de recolección establecido para este fin y no en los lugares designados para la eliminación de desechos municipales ordinarios sin clasificar. Contribuirá a mejorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea).
ITALIANO
ES Complemento del manual del producto que incluye todas las informaciones necesarias, exigidas por el REGLAMENTO (UE) 2019/1782 DE LA COMISIÓN. (Este producto cumple todos los requerimientos que exige enreglamento antes citado).
