NÁVOD K OBSLUZE C31TRIPLEDOCKPD i-TEC

Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: [e-mail]

SLOVENSKY

Děkujeme za zakoupení i-tec USB-C Docking Station, která Vám umožní snadno a rychle připojit k notebooku, tabletu, PC, smartphonu s USB-C portem Vaše oblíbená zařízení jediným USB-C konektorem. Nabízí 2x DisplayPort, 1x HDMI, 1x Ethernet LAN, 1x USB-C 3.1 (Gen. 2), 2x USB-A 3.1 (Gen. 2), 1x Audio port a 1x vstup pro externí napájení DC.

Důležité upozornění:

Aby bylo možné využít naplno úplného potenciálu dokovací stanice, je důležité, aby GPU v notebooku podporoval DisplayPort 1.4 s DSC.

Pokud GPU v notebooku podporuje DisplayPort 1.4 bez DSC, nebo DisplayPort 1.2, dokovací stanice bude fungovat, ale s omezením v podobně maximálních rozlišeních externích monitorů. Více v sekci SPECIFIKACE.

DSC – zkratka pro Display Stream Compression - jedná se o kompresní metodu, která umožňuje „vizuálně bezztrátovou“ kompres, která umožňuje vyšší rozlišení.

OBSAH BALENÍ

• i-tec USB-C dokovací stanice
• USB-C kabel (délka 100 cm)
- Napájecí adaptér (výstup DC: 20.0V / 5.0A, DC kabel 160cm, AC kabel 180cm)
- Quick Start

SPECIFIKACE

• 1x USB-C port pro připojení knotebooku
- Power Delivery: 85.0W - v případě připojení jakéhokoli zařízení do USB-C konektoru na předním panelu dojde ke snížení Power Delivery na 65.0W
• Video Porty: 2x DisplayPort, 1x HDMI
- Rozlišení:

USB-C/Thunderbolt™ 3 s podporou DisplayPort 1.4 DSC

1 monitor - 2x DP - až 5K/60Hz

1 monitor - 1x DP nebo 1x HDMI - až 4K/60Hz
2 monitory - 1x HDMI + 1 DP nebo 1x DP + 1x DP - až 2x 4K/60Hz
3 monitory - 1x HDMI + 1x DP + 1x DP - až 3x 4K/30Hz

USB-C/Thunderbolt™ 3 s podporou DisplayPort 1.4 bez podpory DSC

1 monitor - 1x DP nebo 1x HDMI - až 4K/60Hz
2 monitory - 1x HDMI + 1 DP nebo 1x DP + 1x DP - až 2x 2560x1440/60Hz
3 monitory - 1x HDMI + 1x DP + 1x DP - až 3x 1920x1080/60Hz

USB-C/Thunderbolt™ 3 s podporou DisplayPort 1.2

1 monitor - 1x DP nebo 1x HDMI - až 4K/30Hz
2 monitory - 1x HDMI + 1 DP nebo 1x DP + 1x DP - až 2x 1920x1080/60Hz
3 monitory - 1x HDMI + 1x DP + 1x DP - až 3x 1920x1080/30Hz

• 1x USB-C port Gen. 2 (10 Gbps)
• 3x USB 3.1 port Gen. 2 (10 Gbps), s podporou rychlého nabíjení (BC 1.2)
• 1x Ethernet GLAN RJ-45 port (Realtek RTL8153)
• 1x 3,5mm Audio kombo konektor
• 1x vstup pro napájení (20.0V/5.0A)
- Přepínač ON/OFF pro zapnutí a vypnutí dokovací stanice

• LED indikace
• Podpora pro Kensington lock
  • Kabel USB-C 3.1 (100 cm)
• OS: Windows 10, macOS, Android, Chrome OS a Linux s nejnovějsími aktualizacemi
• Rozměry produktu: 197 x 86 x 31 mm
  • Hmotnost produktu: 245 g

Poznámka pro macOS: macOS nepodporuje MST technologii 2 a více monitorů v rozšířeném režimu). Žádná dokovací stanice využívající USB-C DisplayPort Alt Mode nepodporuje připojení dvou a více monitorů v MacOS, toto zvládají pouze pouze Thunderbolt 3 dokovací stanice a DisplayLink dokovací stanice.

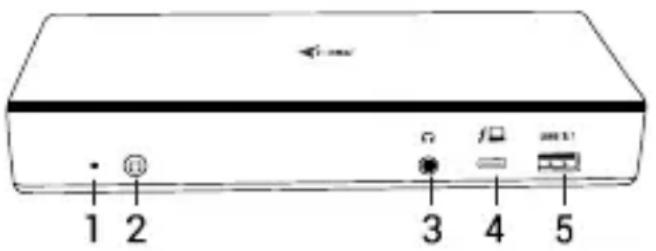

Přední panel:

1 2 3 4 5

1. LED indikace
2. Přepínač ON/OFF – pro zapnutí/vypnutí dokovací stanice
3. 1x 3,5mm Audio kombo konektor
4. 1x USB-C port Gen. 2 (10Gb/s)
5. 1xUSB 3.1 port Gen. 2 (10Gb/s) s rychlonabíjením, specifikace BC 1.2

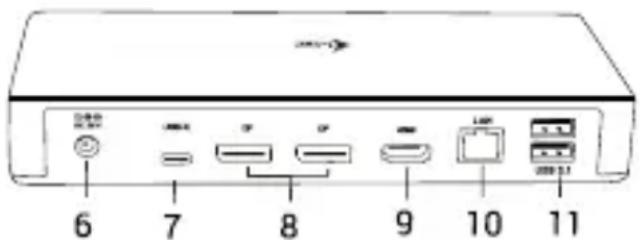

Zadní panel:

6 7 8 9 10 11

1. Vstup pro napájení (20.0V / 5.0A)
2. USB-C port Data / DP Alt Mode / Power Delivery - pro připojení dokovací stanice k USB-C portu laptopu. Tento port podporuje Power Delivery funkci na profilu 4, max. 85.0W.
3. 2x DisplayPort – umožňují připojení až jednoho 5K/60Hz monitoru.
   Pouze v případě, že notebook splňuje požadavky.
4. 1x HDMI – pro připojení monitoru s HDMI vstupem
5. Ethernet GLAN RJ-45 port - podporuje 10/100/1000 Mb/s
6. 2x USB-A3.0 port (5 GB/s)

SYSTÉMOVÉ POŽADAVKY

Hardwarové požadavky:

Zařízení s volným USB-C nebo Thunderbolt3 portem

Požadavky pro funkci Power Delivery: zařízení s volným USB-C nebo

Thunderbolt 3 portem s podporou „Power Delivery“.

Požadavky pro video výstup: zařízení s volným USB-C portem s podporou

"DisplayPort Alternate Mode" nebo Thunderbolt 3 portem.

Windows 10, macOS, Android, Chrome OS a Linux s nejnovějšími aktualizacemi

Poznámka: macOS nepodporuje MST (2 monitory v rozšířeném režimu). Žádná dokovací stanice využívající USB-C DisplayPort Alt Mode nepodporuje připojení dvou monitorů v macOS, toto zvládá pouze Thunderbolt 3 dokovací stanice.

UPOZORNĚNÍ!

Před samotným zapojením dokovací stanice se ujistěte, že máte v systému nainstalovány nejnovější ovladače pro vaše zařízení a aktualizovaný BIOS.

Instalace ovladačů v OS WINDOWS/ macOS je automatická.

V případě nutnosti instalace LAN si aktuální ovladače stáhněte z našeho webu www.i-tec.cz v záložce „Download“ u tohoto produktu.

PRIPOJENÍ HDMI / DISPLAY PORT MONITORU

Dokovací stanice je vybavena 1x HDMI portem, 2x Display Port 4K portem a 1x VGA portem pro připojení externího monitoru nebo projektoru s HDMI / DP rozhraním. Pro připojení monitoru k dokovací stanici použijte kvalitní HDMI / DP kabel. Během instalace přídavného monitoru může obrazovka zařízení problikávat, což je standardní stav.

1

- 1 monitor připojený přes 2 DisplayPort kabely – rozlišení až 5K 5120x2880/60Hz.

5K rozlišení je podporováno pouze v případě, že USB-C/Thunderbolt™ 3 konektor Vašeho notebooku podporují DisplayPort 1.4 DSC.

2

- 1 monitor připojený přes DisplayPort/HDMI kabel – rozlišení až 4K 3840x2160/60Hz.

4K/60Hz rozlišení je podporováno pouze v případě, že USB-C/Thunderbolt™ 3 konektor Vašeho notebooku podporují DisplayPort 1.4 DSC nebo DisplayPort 1.4 bez DSC.

V případě, že USB-C/Thunderbolt™ 3 podporuje pouze DisplayPort 1.2, maximální možné rozlišení je 1x 4K 3840x2160/30Hz.

3

- 2 monitory připojeny přes DisplayPort/HDMI kabely – rozlišení až 4K 3840x2160/60Hz.

Pouze v případě, že USB-C/Thunderbolt™ 3 konektor Vašeho notebooku podporují DisplayPort 1.4 DSC.

V případě, že USB-C/Thunderbolt™ 3 podporuje pouze DisplayPort 1.4 bez DSC, maximální možné rozlišení je 2x 2560x1440/60Hz.

V případě, že USB-C/Thunderbolt™ 3 podporuje pouze DisplayPort 1.2, maximální možné rozlišení je 2x 1920x1080/60Hz.

- 3 monitory připojeny přes DisplayPort/HDMI kabely – rozlišení až 4K 3840x2160/30Hz.

Pouze v případě, že USB-C/Thunderbolt™ 3 konektor Vašeho notebooku podporují DisplayPort 1.4 DSC.

V případě, že USB-C/Thunderbolt™ 3 podporuje pouze DisplayPort 1.4 bez DSC, maximální možné rozlišení je 3x 1920x1080/60Hz.

V případě, že USB-C/Thunderbolt™ 3 podporuje pouze DisplayPort 1.2, maximální možné rozlišení je 3x 1920x1080/30Hz.

Poznámka: 3 externí monitory je možné mít připojené pouze v případě, že interní obrazovka notebooku je vypnuta. Jedná se o omezení grafické karty Intelu.

Velikost rozlišení, snímkovací frekvence a maximální množství připojených externích monitorů je závislá na možnostech hostitelského PC/NB.

Převážnou část problémů s dokovací stanicí a připojenými perifériemi lze vyřešit odpojením USB-C kabelu dokovací stanice od USB-C portu PC / Macu / smartphonu / tabletu a jeho opětovným připojením asi po 10s.

BEZPEČNOSTNÍ POKYNY

• Nevystavujte extrémním teplotám a vlhkosti vzduchu.
• Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.
• Uschovejte manuál pro pozdější možné použití.

V součinnosti se servisním oddělením:

• Ověřte funkčnost po pádu do vody nebo na zem.
• Ověřte funkčnost při prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www.i-tec.cz v záložce „FAQ“ u tohoto produktu.

WSTEP

USB-C/Thunderbolt™ 3 s podporou DisplayPort 1.4 bez podpory DSC

1 monitor - 1x DP alebo 1x HDMI - až 4K/60Hz
2 monitory - 1x HDMI + 1 DP alebo 1x DP + 1x DP - až 2x 2560x1440/60Hz
3 monitory - 1x HDMI + 1x DP + 1x DP - až 3x 1920x1080/60Hz

USB-C/Thunderbolt™ 3 s podporou DisplayPort 1.2

1 monitor - 1x DP alebo 1x HDMI - až 4K/30Hz
2 monitory - 1x HDMI + 1 DP alebo 1x DP + 1x DP - až 2x 1920x1080/60Hz
3 monitory - 1x HDMI + 1x DP + 1x DP - až 3x 1920x1080/30Hz

• 1x USB-C port Gen. 2 (10 Gbps)
- 3x USB 3.1 port Gen. 2 (10 Gbps), s podporou rýchleho nabíjania (BC 1.2)
• 1x Ethernet GLAN RJ-45 port (Realtek RTL8153)
• 1x 3,5mm Audio kombo konektor
• 1x vstup pre napájanie (20.0V / 5.0A)
- Prepínač ON/OFF pre zapnutie a vypnutie dokovacej stanice

• LED indikácia
• Podpora pre Kensington lock
  • Kábel USB-C 3.1 (100 cm)
• OS: Windows 10, macOS, Android, Chrome OS a Linux s najnovšími aktualizáciami
• Rozmery produktu: 197 x 86 x 31mm
  • Hmotnost produktu: 245 g

- 1 monitor pripojený cez 2 DisplayPort káble

- 1 monitor pripojený cez DisplayPort/HDMI kábel – rozlíšenie až 4K 3840x2160/60Hz.

Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii).
