Dziękujemy za zakupienie i-tec USB-C Docking Station umożliwiającej Wam proste i szybkie połączenie notebooka, tableta, PC, smartfona z portem USB-C z Waszymi ulubionymi urządzeniami przez jedyny konektor USB-C. Zapewnia 2 x DisplayPort, 1 x HDMI, 1 x Ethernet LAN, 1 x USB-C 3.1 (Gen. 2), 3 x USB-A 3.1 (Gen. 2), 1 x port Audio i 1 x wejście dla zasilania zewnętrznego DC.

Ważna informacja:

Żeby można było w pełni wykorzystać potencjał stacji dokującej, ważne jest, żeby GPU w notebooku wspierał DisplayPort 1.4 z DSC.

Jeżeli GPU w notebooku wspiera DisplayPort 1.4 bez DSC lub DisplayPort 1.2, stacja dokująca będzie funkcjonować, ale z ograniczeniami w postaci maksymalnej rozdzielczości zewnętrznych monitorów. Więcej informacji w sekcji SPECYFIKACJE.

DSC – skrót dla Display Stream Compression – chodzi o metodę kompresji, która umożliwia „wizualnie bezprzewodową“ kompresję widea pozwalając na transmisję większej rozdzielczości.

ZAWARTOŚĆ OPAKOWANIA

• Stacja dokująca i-tec USB-C
• Kabel USB-C (długość 100 cm)
- Adapter zasilający (wyjście DC: 20.0V / 5.0A, kabel DC 160 cm, kabel AC 180 cm)
- Quick Start

SPECYFIKACJA

• 1 x port USB-C do połączenia z notebookiem
- Zasilanie: 85.0W - jeśli jakiekolwiek urządzenie zostanie podłączone do złącza USB-C na panelu przednim, moc dostarczania zostanie zmniejszona do 65.0W
- Porty Wideo: 2 x DisplayPort, 1x HDMI
- Rozdzielczość:

USB-C/Thunderbolt™ 3 ze wsparciem DisplayPort 1.4 DSC

1 monitor - 2 x DP - do 5K/60Hz
1 monitor - 1 x DP lub 1 x HDMI - do 4K/60Hz
2 monitory - 1 x HDMI + 1 DP lub 1 x DP + 1 x DP - do 2 x 4K/60Hz
3 monitory - 1 x HDMI + 1 x DP + 1 x DP - do 3 x 4K/30Hz

USB-C/Thunderbolt™ 3 ze wsparciem DisplayPort 1.4 bez wsparcia DSC

1 monitor - 1 x DP lub 1 x HDMI - do 4K/60Hz
2 monitory - 1 x HDMI + 1 DP lub 1 x DP + 1 x DP - do 2 x 2560x1440/60Hz
3 monitory - 1 x HDMI + 1 x DP + 1 x DP - do 3 x 1920x1080/60Hz

USB-C/Thunderbolt™ 3 ze wsparciem DisplayPort 1.2

1 monitor - 1 x DP lub 1 x HDMI - do 4K/30Hz
2 monitory - 1 x HDMI + 1 DP lub 1 x DP + 1 x DP - do 2 x 1920x1080/60Hz
3 monitory - 1 x HDMI + 1 x DP + 1 x DP - do 3 x 1920x1080/30Hz

• 1 x port USB-C Gen. 2 (10 Gbps)
• 3 x port USB 3.1 Gen. 2 (10Gbps), ze wsparciem szybkiego ładowania) (BC 1.2)
• 1 x port Ethernet GLAN RJ-45 (Realtek RTL8153)
• 1 x 3,5mm Audio kombo konektor

• 1 x wejście do zasilania (20.0V / 5.0A)
- Przełącznik ON/OFF do włączenia i wyłączenia stacji dokującej
- Wskaźnik LED
• Wsparcie dla Kensington lock
• Kabel USB-C 3.1 (100 cm)
- OS: Windows 10, macOS, Android, Chrome OS i Linux z najnowszymi aktualizacjami
• Wymiary: 197 x 86 x 31 mm
- Waga: 245 g

Notatka dla macOS: macOS nie wspiera technologii MST (2 lub więcej monitorów w trybie rozszerzonym). Żadna stacja dokująca używająca USB-C DisplayPort Alt Mode nie wspiera połączenia dwóch lub więcej monitorów w MacOS. To potrafią wyłącznie stacje dokujące Thunderbolt 3 bądź DisplayLink.

OPIS STACJI DOKUJĄCEJ

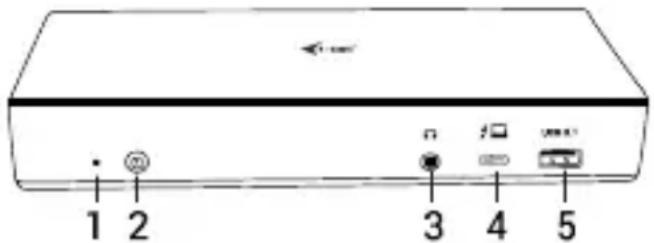

Panel przedni:

1 2 3 4 5

1. Wskaźnik LED
2. Przełącznik ON/OFF – dla włączenia/wyłączenia stacji dokującej
3. 1 x 3,5mm Audio kombo konektor
4. 1 x port USB-C Gen. 2 (10Gb/s)
5. 1 x port USB 3.1 Gen. 2 (10Gb/s) z szybkim ładowaniem, specyfikacja BC 1.2

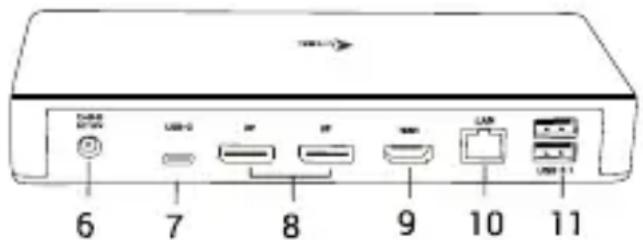

Panel tylni:

6 7 8 9 10 11

1. Wejście do zasilania (20.0V / 5.0A)
2. Port USB-C Data / DP Alt Mode / Power Delivery – dla połączenia stacji dokującej z portem USB-C laptopa. Ten port wspiera funkcję Power Delivery na profilu 5, maks. 85.0W.
3. 2 x DisplayPort – umożliwiają podłączenie jednego monitora 5K/60Hz. Wyłącznie wtedy, kiedy notebook spełnia wymagania.
4. 1 x HDMI – dla podłączenia monitora z wejściem HDMI
5. Port Ethernet GLAN RJ-45 - wspiera 10/100/1000 Mb/s
6. 2 x port USB-A 3.1 Gen. 2 (10 Gbps) z szybkim ładowaniem, specyfikacja BC 1.2

WYMAGANIA SYSTEMOWE

Wymagania hardwarowe: Urządzenie z wolnym portem USB-C lub Thunderbolt 3

Wymagania dla funkcji Power Delivery: Urządzenie z wolnym portem USB-C lub Thunderbolt 3 ze wsparciem „Power Delivery“.

Wymagania dla wyjścia wideo: urządzenie z wolnym portem USB-C ze wsparciem "DisplayPort Alternate Mode" lub portem Thunderbolt 3.

System operacyjny: Windows 10, macOS, Android, Chrome OS i Linux z najnowszymi aktualizacjami

UWAGA!

Przed samym podłączeniem stacji dokującej upewnijcie się, że w systemie macie zainstalowane najnowsze sterowniki dla Waszego urządzenia i zaktualizowany BIOS.

Instalacja sterowników w SO WINDOWS/ macOS jest automatyczna.

W przypadku konieczności LAN oprogramowanie aktualne dostępne jest na naszych stronach www.i.tec.cz/pl w sekcji „Download" przy danym produkcie.

PODŁACZANIE MONITORA HDMI/DISPLAYPORT

Stacja dokująca jest wyposażona w 2x DisplayPort 4K port do podłączenia zewnętrznego monitora lub projektora multimedialnego z interfejsem HDMI/DP. Podłącz monitor do stacji dokującej za pomocą kabla HDMI/DP. Podczas instalowania dodatkowego monitora ekran urządzenia może migotać, co jest standardowym zachowaniem.

1

- 1 monitor podłączony przez 2 kable DisplayPort - rozdzielczość do 5K 5120x2880/60Hz.

Rozdzielczość 5K jest wspierana wyłącznie wtedy, kiedy konektor USB-C/Thunderbolt™ 3 Waszego notebooka wspiera DisplayPort 1.4 DSC.

2

- 1 monitor podłączony przez kabel DisplayPort/HDMI – rozdzielczość do 4K 3840x2160/60Hz.

Rozdzielczość 4K/60Hz jest wspierana wyłącznie wtedy, kiedy konektor USB-C/ Thunderbolt™ 3 Waszego notebooka wspiera DisplayPort 1.4 DSC lub DisplayPort 1.4 bez DSC.

W przypadku, gdy USB-C/Thunderbolt™ 3 wspiera tylko DisplayPort 1.2, maksymalna możliwa rozdzielczość wynosi 1 x 4K 3840x2160/30Hz.

3

- 2 monitory podłączone przez kable DisplayPort/HDMI – rozdzielczość do 4K 3840x2160/60Hz.

Wyłącznie wtedy, kiedy konektor USB-C/ Thunderbolt™ 3 Waszego notebooka wspiera DisplayPort 1.4 DSC.

W przypadku, gdy USB-C/Thunderbolt™ 3 wspiera tylko DisplayPort 1.4 bez DSC, maksymalna możliwa rozdzielczość wynosi 2 x 2560x1440/60Hz.

W przypadku, gdy USB-C/Thunderbolt™ 3 wspiera tylko DisplayPort 1.2, maksymalna możliwa rozdzielczość wynosi 2x 1920x1080/60Hz.

4

- 3 monitory podłączone przez kable DisplayPort/HDMI – rozdzielczość do 4K 3840x2160/30Hz. Wyłącznie wtedy, kiedy konektor USB-C/ Thunderbolt™ 3 Waszego notebooka wspiera DisplayPort 1.4 DSC.

W przypadku, gdy USB-C/Thunderbolt™ 3 wspiera tylko DisplayPort 1.4 bez DSC, maksymalna możliwa rozdzielczość wynosi 3 x 1920x1080/60Hz.

W przypadku, gdy USB-C/Thunderbolt™ 3 wspiera tylko DisplayPort 1.2, maksymalna możliwa rozdzielczość wynosi 3 x 1920x1080/30Hz.

Notatka: 3 zewnętrzne monitory można mieć podłączone wyłącznie wtedy, kiedy wewnętrzny ekran notebooka jest wyłączony. Chodzi o ograniczenie karty graficznej Intela.

Rozmiar rozdzielczości, szybkość klatek oraz maksymalna liczba podłączonych monitorów zewnętrznych zależna jest od możliwości centralnego PC/NB.

Większość problemów z stacją dokującą i podłączonych urządzeń peryferyjnych może być rozwiązane poprzez odłączenie kabla USB-C stacji dokującej podłączonego do portu USB-C urządzeń PC / Mac / smartphone i ponowne podłączenie po około 10 s.

INSTRUCKJE BEZPIECZEŃSTWA

• Nie narażać na działanie wysokich temperatur i wysokiej wilgotności.
• Używać urządzenia na powierzchniach płaskich w celu uniknięcia upadku.
• Zachować instrukcję do ewentualnego późniejszego użycia.

We współpracy z działem serwisu:

• Sprawdzić funkcjonalność po upadku do wody lub na twarda powierzchnię
• Sprawdzić funkcjonalność gdy obudowa uległa uszkodzeniu
• Odesłać urządzenie gdy nie pracuje zgodnie z instrukcją.

CZĘSTO ZADAWANE PYTANIA

Dostępne na naszych stronach www.i-tec.cz/pl w zakładce „FAQ“ przy niniejszym produkcie.
