NÁVOD NA OBSLUHU C31TRIPLEDOCKPD i-TEC

Prosíme o dôkladné prečítanie celého manuálu. Podrobný manuál je k dispozícii tiež na našom webe www.i-tec.cz v záložke „Manuály, ovladače“ pri tomto produkte. V prípade problémov sa môžete obrátit’ na našu technickú podporu: [e-mail]

POLSKI

Aby bolo možné využiť naplno úplný potenciál dokovacej stanice, je dôležité, aby GPU v notebooku podporoval DisplayPort 1.4 s DSC.

Pokiaľ GPU v notebooku podporuje DisplayPort 1.4 bez DSC, alebo DisplayPort 1.2, dokovacia stanica bude fungovať, ale s obmedzením v podobne maximálnych rozlíšeniach externých monitorov. Viac v sekcii ŠPECIFIKÁCIE.

DSC – skratka pre Display Stream Compression - jedná sa o kompresnú metódu, ktorá umožňuje „vizuálne bezstratovú“ kompresiu videa, ktorá umožňuje preniest vyššie rozlíšenie.

OBSAH BALENIA

• i-tec USB-C dokovacia stanica
- USB-C kábel (100 cm)
- Napájací adaptér (výstup DC: 20.0V / 5.0A, DC kábel 160cm, AC kábel 180cm)
- Quick Start

ŠPECIFIKÁCIE

• 1x USB-C port pre pripojenie k notebooku
- Power Delivery: 85.0W - v prípade pripojenia akéhokol'vek zariadenia do USB-C konektora na prednom paneli dôjde k zníženiu Power Delivery na 65.0W
• Video Porty: 2x DisplayPort, 1x HDMI
- Rozlíšenie:

USB-C/Thunderbolt™ 3 s podporou DisplayPort 1.4 DSC

1 monitor - 2x DP - až 5K/60Hz
1 monitor - 1x DP alebo 1x HDMI - až 4K/60Hz
2 monitory - 1x HDMI + 1 DP alebo 1x DP + 1x DP - až 2x 4K/60Hz
3 monitory - 1x HDMI + 1x DP + 1x DP - až 3x 4K/30Hz

macOS nepodporuje MST technológiu (2 a viac monitorov v rozšírenom režime). Žiadna dokovacia stanica využívajúca USB-C DisplayPort Alt Mode nepodporuje pripojenie dvoch a viac monitorov v macOS, toto zvládajú iba Thunderbolt 3 dokovacia stanica a DisplayLink dokovacia stanica.

POPIS DOKOVACEJ STANICE

Predný panel:

1 2 3 4 5

1. LED indikácia
2. Prepínač ON/OFF – pre zapnutie/vypnutie dokovacej stanice
3. 1x 3,5mm Audio kombo konektor
4. 1x USB-C port Gen. 2 (10Gb/s)
5. 1x USB 3.1 port Gen. 2 (10Gb/s) s rýchlonabíjaním, špecifikácia BC 1.2

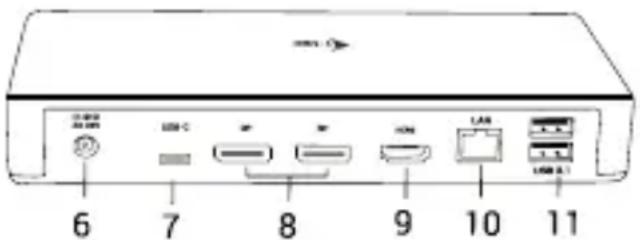

Zadný panel:

6 7 8 9 10 11

1. Vstup pre napájanie (20.0V / 5.0A)
2. USB-C port Data / DP Alt Mode / Power Delivery - pre pripojenie dokovacej stanice k USB-C portu laptopu. Tento port podporuje Power Delivery funkciu na profile 5, max. 85.0W.
3. 2x DisplayPort – umožňujú pripojenie až jedného 5K/60Hz monitora. Iba v prípade, že notebook splňa požiadavky.
4. 1x HDMI – pre pripojenie monitora s HDMI vstupom
5. Ethernet GLAN RJ-45 port - podporuje 10/100/1000 Mb/s
6. 2x USB-A 3.1 port Gen. 2 (10 Gbps) s rýchlonabíjaním, špecifikácia BC1.2

Hardwarové požiadavky: Zariadenie s vol'ným USB-C alebo Thunderbolt3 portom

Požiadavky pre funkciu Power Delivery: zariadenie s vol'ným USB-C alebo Thunderbolt 3 portom s podporou „Power Delivery“.

Požiadavky pre video výstup: zariadenie s vol'ným USB-C portom s podporou "DisplayPort Alternate Mode" alebo Thunderbolt 3 portom.

Operačný systém: Windows 10, macOS, Android, Chrome OS a Linux s najnovšími aktualizáciami

Inštalácia ovládačov v OS WINDOWS/ macOS je automatická.

V prípade nutnosti inštalácie LAN si aktuálne ovládače stiahnite z nášho webu www.i-tec.cz v záložke „Download“ pri tomto produkte.

Upozornenie!

Pred samotným zapojením dokovacej stanice sa uistite, že máte v systéme nainštalované najnovšie ovládače pre vaše zariadenie a aktualizovaný BIOS.

PRIPOJENIE HDMI / DISPLAY PORT MONITORA

Dokovacia stanica je vybavená 1x HDMI a 2x DisplayPort 4K portom pre pripojenie externého monitora alebo projektora s HDMI / DP rozhraním. Pre pripojenie monitora k dokovacej stanici použite kvalitný HDMI / DP kábel. Počas inštalácie prídavného monitora môže obrazovka vášho zariadenia preblíkávať, čo je štandardný stav.

- rozlíšenie až 5K 5120x2880/60Hz.

5K rozlíšenie je podporované iba v prípade, že USB-C/Thunderbolt™ 3 konektor Vášho notebooku podporuje DisplayPort 1.4 DSC.

4K/60Hz rozlíšenie je podporované iba v prípade, že USB-C/Thunderbolt™ 3 konektor Vášho notebooku podporuje DisplayPort 1.4 DSC alebo DisplayPort 1.4 bez DSC.

V prípade, že USB-C/Thunderbolt™ 3 podporuje iba DisplayPort 1.2, maximálne možné rozlíšenie je 1x 4K 3840x2160/30Hz.

- 2 monitory pripojené cez DisplayPort/HDMI káble – rozlíšenie až 4K 3840x2160/60Hz.

Iba v prípade, že USB-C/Thunderbolt™ 3 konektor Vášho notebooku podporuje DisplayPort 1.4 DSC.

V prípade, že USB-C/Thunderbolt™ 3 podporuje iba DisplayPort 1.4 bez DSC, maximálne možné rozlíšenie je 2x 2560x1440/60Hz.

V prípade, že USB-C/Thunderbolt™ 3 podporuje iba DisplayPort 1.2, maximálne možné rozlíšenie je 2x 1920x1080/60Hz.

- 3 monitory pripojené cez DisplayPort/HDMI káble – rozlíšenie až 4K 3840x2160/30Hz.

Iba v prípade, že USB-C/Thunderbolt™ 3 konektor Vášho notebooku podporuje DisplayPort 1.4 DSC.

V prípade, že USB-C/Thunderbolt™3 podporuje iba DisplayPort 1.4 bez DSC, maximálne možné rozlíšenie je 3x 1920x1080/60Hz.

V prípade, že USB-C/Thunderbolt™ 3 podporuje iba DisplayPort 1.2, maximálne možné rozlíšenie je 3x 1920x1080/30Hz.

Poznámka: 3 externé monitory je možné mať pripojené iba v prípade, že interná obrazovka notebooku je vypnutá. Jedná sa o obmedzenie grafickej karty Intelu.

Vel'kost' rozlíšenia, zobrazovacie frekvencie a maximálne množstvo pripojených externých monitorov je závislá od možností hostitel'ského PC / NB.

Prevažnú časť problémov s dokovacou stanicou a pripojenými perifériami môžete vyriešit odpojením USB-C kábla dokovacej stanice od USB-C portu PC / Macu / smartphonu / tabletu a jeho opätovným pripojením asi po 10s.

BEZPEČNOSTNÉ POKYNY

• Nevystavujte extrémnym teplotám a vlhkosti vzduchu.
• Používajte zariadenie na plochých podložkách – vyvarujete sa tým skíznutiu a pádu na zem.
• Uschovajte manuál pre neskoršie možné použitie.

V súčinnosti so servisným oddelením:

• Overte funkčnost po páde do vody alebo na zem.
• Overte funkčnost' pri prasknutí krytu.
• Reklamujte zariadenie nefungujúce podl'a manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozícii na našom webe www.i-tec.cz v záložke „FAQ“ pri tomto produkte.

Toto zariadenie je označené vyššie uvedeným recyklačným symbolom. To znamená, že na konci doby života zariadenia musíte zaistiť, aby bolo uložené oddelene na zbernom mieste, zriadenom pre tento účel a nie na miestach určených pre ukladanie bežného netriedeného komunálneho odpadu. Prispeje to k zlepšeniu životného prostredia nás všetkých. (Iba pre Európsku úniu).

POLSKI

SK Doplnok k produktovému manuálu, v ktorom sú uvedené všetky potrebné informácie, vyžadované predpisom NARIADENIE KOMISIE (EÚ) 2019/1782. (Tento produkt spíňa všetky požiadavky, ktoré sú vyššie uvedeným predpisom vyžadované).
