BEDIENUNGSANLEITUNG C31TRIPLEDOCKPD i-TEC
Bitte lesen Sie das gesamte Handbuch sorgfältig durch. Die ausführliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.cz/de/ unter „Benutzerhandbücher, Treiber“ bei diesem Produkt zu finden. Wenn Sie Probleme haben, kontaktieren Sie bitte unser Support-Team unter: support@itecproduct.com
FRANÇAIS
Vielen Dank, dass Sie sich für die i-tec USB-C-Dockingstation entschieden haben, mit der Sie Ihre Lieblingsgeräte über einen einzigen USB-C-Anschluss schnell und einfach an einen Laptop, ein Tablet, einen PC oder ein Smartphone mit USB-C-Anschluss anschließen können. Es stehen 2x DisplayPort, 1x HDMI, 1x Ethernet LAN, 1x USB-C 3.1 (Gen. 2), 3 x USB-A 3.1 (Gen. 2), 1x Audio-Port und 1x externer DC Stromeingang zur Verfügung.
Wichtiger Hinweis:
Um vom vollen Potenzial der Dockingstation zu profitieren, muss die Grafikkarte des Notebooks DisplayPort 1.4 mit DSC unterstützen.
Wenn die Grafikkarte des Notebooks DisplayPort 1.4 ohne DSC oder lediglich DisplayPort 1.2 unterstützt, funktioniert die Dockingstation zwar, wird aber hohe Auflösungen moderner Monitore ggf. nicht darstellen können. Mehr im Abschnitt TECHNISCHE DATEN.
DSC – Abkürzung für Display Stream Compression - Dies ist eine Komprimierungsmethode, die eine "visuell verlustfreie" Videokomprimierung ermöglicht, dank derer eine höhere Auflösung übertragen werden kann.
PACKUNGSINHALT
• i-tec USB-C Dockingstation
• USB-C-Kabel (Länge 100 cm)
- Netzteil (DC-Ausgang: 20.0V / 5.0A, DC-Kabel 160 cm, AC-Kabel 180 cm)
- Schnellstart-Anleitung
TECHNISCHE DATEN
• 1x USB-C-Anschluss zum Anschluss an ein Notebook
- Power Delivery: 85.0W - Wenn ein Gerät an den USB-C-Anschluss an der Vorderseite angeschlossen ist, wird die Power Delivery auf 65.0W reduziert
• Videoanschlüsse: 2x DisplayPort, 1x HDMI
- Auflösung: USB-C/Thunderbolt™ 3 mit DisplayPort 1.4 DSC Unterstützung
1 Monitor - 2x DP - bis 5K/60Hz
1 Monitor - 1x DP oder 1x HDMI - bis 4K/60Hz
2 Monitore - 1x HDMI + 1 DP oder 1x DP + 1x DP - bis 2x 4K/60Hz
3 Monitore - 1x HDMI + 1x DP + 1x DP - bis 3x 4K/30Hz
USB-C/Thunderbolt™ 3 mit DisplayPort 1.4, aber ohne DSC Unterstützung
1 Monitor - 1x DP oder 1x HDMI - bis 4K/60Hz
2 Monitore - 1x HDMI + 1 DP oder 1x DP + 1x DP - bis 2x 2560x1440/60Hz
3 Monitore - 1x HDMI + 1x DP + 1x DP - bis 3x 1920x1080/60Hz
USB-C/Thunderbolt™ 3 mit DisplayPort 1.2 Unterstützung
1 Monitor - 1x DP oder 1x HDMI - bis 4K/30Hz
2 Monitore - 1x HDMI + 1 DP oder 1x DP + 1x DP - bis 2x 1920x1080/60Hz
3 Monitore - 1x HDMI + 1x DP + 1x DP - bis 3x 1920x1080/30Hz
• 1x USB-C Anschluss Gen. 2 (10 Gbps)
- 3x USB 3.1 Anschluss Gen. 2 (10 Gbps), mit Schnellladefunktion (BC 1.2)
• 1x Ethernet GLAN RJ-45 Anschluss (Realtek RTL8153)
• 1x 3,5mm kombinierte Audiobuchse
• 1x Stromanschluss (20.0V/5.0A)
• ON/OFF Schalter zum Ein- und Ausschalten der Dockingstation
- LED Indikator
• Kensington lock Unterstützung
• USB-C 3.1 Kabel (100 cm)
• Abmessungen: 197 x 86 x 31 mm - Gewicht: 245 g
- Unterstützte Betriebssysteme: Windows 10, MacOS, Android, Chrome OS und Linux inkl. neuester Updates
Hinweis für macOS: macOS unterstützt keine MST-Technologie (2 und mehr Monitore im erweiterten Modus). Es gibt keine Dockingstation mit USB-C DisplayPort Alt-Modus, die die Verbindung von zwei oder mehr Monitoren unter MacOS unterstützt. Dies können nur Dockingstations mit Thunderbolt 3 Anschluss und DisplayLink-Technologie.
BESCHREIBUNG DER DOCKINGSTATION
Vorderseite:
- ON/OFF Schalter zum Ein- und Ausschalten der Dockingstation
- 1x 3,5mm kombinierte Audiobuchse
- 1x USB-C Anschluss Gen. 2 (10Gb/s)
- 1xUSB3.1 Anschluss Gen. 2 (10Gb/s) mit Schnelladefunktion, Spezifikation BC 1.2

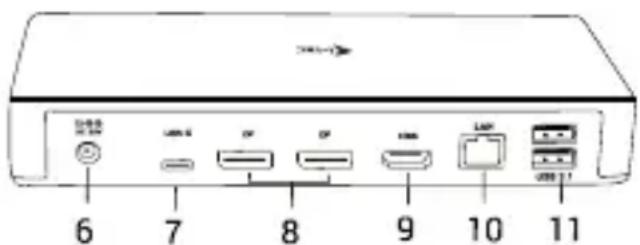

Rückseite:
- USB-C Anschluss Data / DP Alt Mode / Power Delivery - zum Anschluss der Dockingstation an den USB-C-Anschluss eines Laptops. Dieser Anschluss unterstützt die Power Delivery-Funktion im Profil 5, max. 85.0W.
- 2x DisplayPort – Ermöglicht den Anschluss von bis zu einem 5K / 60Hz-Monitor. Nur wenn das Notebook die Mindestanforderungen erfüllt.
- 1x HDMI – zum Anschluss eines Monitors mit HDMI-Anschluss
- Ethernet GLAN RJ-45 Anschluss - unterstützt 10/100/1000 Mb/s
- 2x USB-A3.1 Anschluss Gen.2 (10 Gbps) mit Schnelladefunktion, Spezifikation BC 1.2
SYSTEMANFORDERUNGEN
Hardwareanforderungen:
Gerät mit freiem USB-C oder Thunderbolt3 Anschluss
Anforderung an die Power Delivery Funktion: Gerät mit freiem USB-C oder Thunderbolt3 Anschluss mit Power-Delivery-Unterstützung.
Anforderungen an den Videoausgang: Gerät mit einem freien USB-C-Anschluss mit „DisplayPort Alternate Mode“ oder Thunderbolt 3 Unterstützung.
Betriebssystem:
Windows 10, MacOS, Android, Chrome OS und Linux inkl. neuester Updates.
Die Treiberinstallation erfolgt unter WINDOWS / macOS automatisch. Wenn Sie über LAN installieren müssen, laden Sie die aktuellen Treiber von unserer Website www.i-tec.cz/de/ auf der Registerkarte "Download" dieses Produkts herunter.
ACHTUNG!
Stellen Sie vor dem ersten Anschließen der Dockingstation sicher, dass alle Treiber Ihres Geräts und das BIOS auf dem neuesten Stand sind.
ANSCHLUSS VON HDMI / DISPLAYPORT-BILDSCHIRM
Die Docking Station verfügt über 1x HDMI und 2x Display 4K Port für den Anschluss eines externen Bildschirms oder Projektors mit HDMI / DP Schnittstelle. Für den Anschluss des Bildschirms an die Docking Station ist ein hochwertiges HDMI / DP-Kabel zu verwenden. Während der Installation des Zusatzbildschirms kann das Display Ihres Gerätes blinken, was ein Standardzustand ist.
7
- 1 Monitor, angeschlossen über zwei 2 DisplayPort Kabel – Auflösung bis 5K 5120x2880/60Hz.
5K-Auflösung wird nur unterstützt, wenn der USB-C / Thunderbolt™ 3-Anschluss Ihres Notebooks DisplayPort 1.4 DSC unterstützt.
2
- 1 Monitor angeschlossen über DisplayPort/HDMI Kabel – Auflösung bis 4K 3840x2160/60Hz.
4K/60Hz wird nur unterstützt, wenn der USB-C / Thunderbolt™ 3-Anschluss Ihres Notebooks DisplayPort 1.4 unterstützt (mit oder ohne DSC).
Für den Fall, dass ihr USB-C/Thunderbolt™ 3 Anschluss lediglich DisplayPort 1.2 unterstützt, beträgt die maximale Auflösung 1x 4K 3840x2160/30Hz.
3
- 2 Monitore, angeschlossen über DisplayPort/HDMI Kabel – Auflösung bis 4K 3840x2160/60Hz.
Funktioniert nur dann, wenn der USB-C/ Thunderbolt™ 3 Anschluss ihres Notebooks DisplayPort 1.4 DSC unterstützt.
Für den Fall, dass ihr USB-C/Thunderbolt™ 3 Anschluss lediglich DisplayPort 1.4 ohne DSC unterstützt, beträgt die maximale Auflösung 2x 2560x1440/60Hz.
Für den Fall, dass ihr USB-C/Thunderbolt™ 3 Anschluss lediglich DisplayPort 1.2 unterstützt, beträgt die maximale Auflösung 2x 1920x1080/60Hz.
4
- 3 Monitore, angeschlossen über DisplayPort/HDMI Kabel – Auflösung bis 4K 3840x2160/30Hz.
Funktioniert nur dann, wenn der USB-C/ Thunderbolt™ 3 Anschluss ihres Notebooks DisplayPort 1.4 DSC unterstützt.
Für den Fall, dass ihr USB-C/Thunderbolt™ 3 Anschluss lediglich DisplayPort 1.4 ohne DSC unterstützt, beträgt die maximale Auflösung 3x 1920x1080/60Hz.
Für den Fall, dass ihr USB-C/Thunderbolt™ 3 Anschluss lediglich DisplayPort 1.2 unterstützt, beträgt die maximale mögliche Auflösung 3x 1920x1080/30Hz.
Hinweis: 3 externe Monitore können nur angeschlossen werden, wenn der interne Bildschirm des Notebooks ausgeschaltet ist. Dies ist eine Einschränkung der Intel-Grafikkarte.
Die Höhe der Auflösung, Bildrate und maximale Anzahl der angeschlossenen externen Monitore hängen von den Fähigkeiten des Host-PCs / Notebooks ab.
Der überwiegende Teil von Problemen mit der Docking Station und den angeschlossenen Peripherien kann durch Trennung des USB-C Kabels der Docking Station vom USB-C Port des PCs / Macs / Smartphones und seinen wiederholten Anschluss nach ca. 10 Sekunden gelöst werden.
SICHERHEITSHINWEISE
- Extremen Temperaturen und Luftfeuchtigkeit nicht ausstellen.
- Gerät auf flachen Unterlagen nutzen – so vermeiden Sie Abrutschen und Sturz auf den Boden.
- Bewahren Sie das Benutzerhandbuch für spätere Verwendung auf.
In Zusammenarbeit mit der Serviceabteilung:
- Überprüfen Sie die Funktionsfähigkeit nach einem Sturz ins Wasser oder auf den Boden.
- Überprüfen Sie die Funktionsfähigkeit bei Bruch des Deckels.
- Reklamieren Sie das Gerät, wenn es nicht so funktioniert, wie im Benutzerhandbuch beschrieben.
OFT GESTELLTE FRAGEN
Verfügbar auf unserer Webseite www.i-tec.cz/de auf der Registerkarte "FAQ" dieses Produkts.
INTRODUCTION
Dieses Produkt trägt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungszeit bei einer kommunalen Sammelstelle zum recycehn abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU).
FRANÇAIS
DE Ergänzung zum Produkthandbuch, in welchem alle erforderlichen Informationen aufgeführt sind, welche durch die Vorschrift VERORDNUNG DER KOMMISSION (EU) 2019/1782 verlangt werden. (Dieses Produkt erfüllt alle Anforderungen, welche durch die vorgenannte Vorschrift verlangt werden).
