MANUAL DE USUARIO C31VGAHDMIADA i-TEC
Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.cz/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en support@itecproduct.com
ITALIANO
Gracias por comprar el adaptador i-tec que le permite conectar fácil y rápidamente una pantalla externa a una computadora portátil, tableta, smartphone con un puerto USB-C. Ofrece un puerto HDMI 4K, 1x VGA Full HD.
GLOSARIO DE TÉRMINOS
Interfaz / puerto / conector / entrada / ranura – Un lugar donde dos dispositivos están físicamente interconectados.
Unidad de control (UC) – Un componente semiconductor (llamado chipset) en una PC/ tableta, que proporciona la operación de uno de los puertos.
USB-C – Es el nuevo conector simétrico y estándar. Permite la carga más rápida, tiene función Dual Role (no sólo USB host, sino también USB device), el apoyo a los modos alternativos – (DisplayPort, MHL, Thunderbolt).
Modo Alterno (Alternate Mode) – El modo alterno dedica algunos de los cables físicos en el cable USB-C para la transmisión directa de dispositivo-a-anfitrión de una gran cantidad de protocolos de datos alternos. Actualmente los más usados son DisplayPort / DockPort, MHL, Thunderbolt. Los dispositivos con esta funcionalidad de conector y cable permiten transmitir video y al mismo tiempo mantiene otras funciones de conector (transmitir datos y cargar por Power Delivery).
DisplayPort / DockPort Alt mode – una interfaz digital estándar que permite transmisión de Vídeo mediante el cable y el conector USB-C.
USB-C Power Delivery / Data (USB-C PD / Data) – característica opcional de conector USB-C. El conector con esta función puede cargar y cargarse además de soportar desde 10W hasta 100W (según su perfil 1-5). Cuando conecte otro dispositivo de datos (p.ej. USB-C Hub / Ethernet) sirve como otro puerto de datos.
USB 3.1 / 3.0 / 2.0 - Interfaz USB / puerto estándar para conectar diferentes dispositivos USB. Puede conectar dispositivos USB diferentes al replicador de puertos o al adaptador mediante un puerto USB de tipo A. El puerto USB de tipo B se utiliza para conectar un replicador de puertos o un adaptador portátil / tableta.
Puerto HDMI - Interfaz gráfica / puerto para conectar pantallas y otros dispositivos de visualización gráfica.
VGA – Es modo estándar analógico de visualización / Conector para conectar las pantallas y otros dispositivos visuales.
CONTENIDO DEL EMBALAJE
• i-tec USB-C HDMI / VGA Adaptador
- Manual de instrucciones
ESPECIFICACIONES
- Interfaz gráfica: 1x HDMI (resolución 4K de hasta 3840x2160/30Hz, para conectar pantalla con puerto HDMI), 1x VGA (resolución Full HD de hasta 1980x1080/60Hz, para conectar pantalla con conector VGA). No es posible
usar ambos conectores gráficos, el replicador permite solo una pantalla (HDMI o VGA).
- Modo: Solo pantalla de PC, Duplicado, Ampliar, Solo segunda pantalla
• Colores compatibles 16/32 bit - 1x cable integrado USB-C 3.1 (15 cm) para conectar el replicador de puertos a su portátil, tableta o smartphone
- Alimentación mediante USB (no necesita un adaptador de corriente externo) o a través de USB-C PD / Data Port
- Chipset: Algoltek AG9320
- OS: Demanda interfaz USB-C con soporte "DisplayPort Mod Alterno" y Power Delivery (no todos los dispositivos / sistemas con interfaz USB-C tienen este estándar) o Thunderbolt 3 puerto – ahora Windows 10 32/64bit, macOS X, Chrome OS a Android 6 (Google) s Intel Broadwell Procesador y R51 y superior
- Dimensiones del producto: 62 x 40 x 15 mm
- longitud del cable: 15 cm
- Peso del producto: 48 g


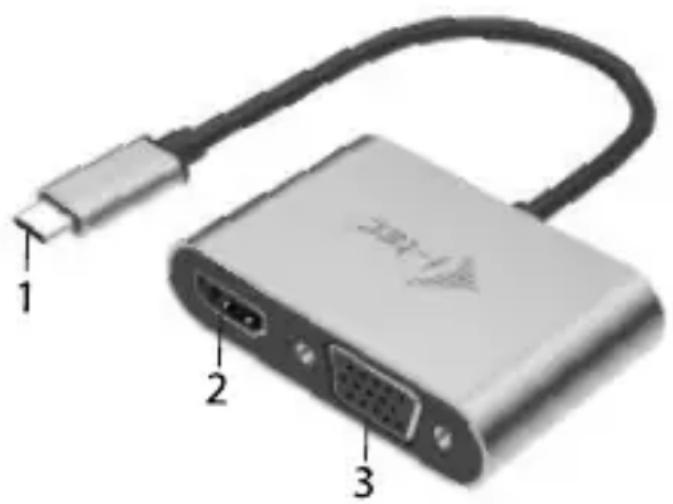

1 2 3DESCRIPCIÓN DEL REPLICADOR DE PUERTOS
- Cable integrado con conector USB-C
- Puerto HDMI
- Puerto VGA
REQUISITOS DEL SISTEMA
Requisitos de hardware: Portátil, tableta, smartphone con OS Windows, Mac o Google con puerto USB-C libre con soporte "DisplayPort Alternate Mode" o "Power Delivery"(no todos los dispositivos / sistemas con interfaz USB-C tienen este estándar) o puerto Thunderbolt 3
Sistema operativo: Windows 10 32/64bit, macOS X, Google (Chrome OS y Android 6 y superior) con las actualizaciones más recientes
INSTALACIÓN DE CONTROLADORES
Windows 10 32/64bit: Después de conectar los controladores se instalan automáticamente en el sistema. Antes de la instalación asegúrese de tener en su sistema los controladores más recientes y su BIOS actualizado.
macOS X: instalación de los controladores en macOS X es automático. Antes de la instalación asegúrese de tener en su Mac el OS más reciente.
CONEXIÓN DE LA PANTALLA HDMI
El adaptador está equipado con un puerto 1 x HDMI 4K Ultra HD para conectar una pantalla externa o proyector con una interfaz HDMI. Puede usar también las pantallas de plasma, monitores LCD o televisores como dispositivos visuales. La Unidad de procesamiento gráfico (GPU) que es el corazón del replicador de puertos soporta resolución 4K hasta 3840x2160/30Hz. Para conectar su pantalla al replicador de puerto necesita un cable HDMI o calidad. Durante la instalación puede parpadear la pantalla de su portátil, Mac o tableta, este estado es normal.
CONEXIÓN DE LA PANTALLA VGA
El adaptador está equipado con un puerto 1 x VGA Full HD para conectar una pantalla externa o un proyector con una interfaz VGA. Puede usar también las pantallas de plasma, monitores LCD o televisores como dispositivos visuales. Para conectar su pantalla al replicador de puerto necesit Durante la instalación puede parpadear la pantalla de su portátil, Mac o tableta, este estado es normal.
No es posible usar ambos conectores gráficos, el replicador permite solo una pantalla (HDMI o VGA).
INSTRUCCIONES DE SEGURIDAD PARA EL USO DEL REPLICADOR DE PUERTOS
- No exponga a temperaturas y humedad extremas.
- Utilice el dispositivo en arandelas planas para evitar que se resbale y caiga al suelo.
- Guarde los controladores y el manual para uso posterior.
En cooperación con el Departamento de Servicios:
- Verificar la funcionalidad después de caer en el agua o en el suelo.
- Verificar la funcionalidad cuando la cubierta está rota.
- Reivindique que el equipo no funcione de acuerdo con el manual.
PREGUNTAS FRECUENTES
Disponible en nuestra página web www.i-tec.cz/es, en la pestaña "FAQ" de este producto.
INTRODUZIONE
El dispositivo está indicado por el símbolo de reciclaje. Esto significa que al final de la vida útil de la instalación, debe asegurarse de que se almacene por separado en un punto de recolección establecido para este fin y no en los lugares designados para la eliminación de desechos municipales ordinarios sin clasificar. Contribuirá a mejorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea)
