NÁVOD K OBSLUZE C31VGAHDMIADA i-TEC

Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: [e-mail]

POLSKI

Děkujeme za zakoupení adaptéru i-tec, který Vám umožní snadno a rychle připojit k notebooku, tabletu, smartphonu s USB-C portem externí obrazovku. Nabízí 1x HDMI 4K port, 1x VGA Full HD

SLOVNÍK POJMŮ

Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení. Řadič – polovodičová součástka (tzv. chipset) v notebooku, tabletu, PC, zajišťující činnost některého z portů.

USB-C – je nový symetrický konektor a standard. Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu alternativních režimů (DisplayPort, MHL, Thunderbolt).

Alternativní režimy (Alt mody) – speciální režimy pro USB-C konektor, kterímohou být podporovány. V současnosti nejpopulárnějšími jsou DisplayPort / DockPort, MHL, Thunderbolt. Zařízení s touto vlastností konektoru a kabelu umožňují přenos obrazu a současně zachovávají ostatní funkce konektoru (pro přenos dat a nabíjení přes Power Delivery).

DisplayPort / DockPort Alt mode – tento režim umožňuje přenos obrazu přes USB-C konektor a kabel.

USB-C Power Delivery / Data (USB-C PD / Data) – volitelná vlastnost USB-C konektoru. Konektor s touto podporou umí jak nabíjet, tak být nabíjen a podporuje zátěž 10W až 100W (podle profilů 1-5). Při zapojení datového zařízení (např. USB-C Hub / Ethernet) slouží jako další datový port.

USB 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku, tabletu, PC.

HDMI – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.

VGA – je analogový počítačový standard pro počítačovou zobrazovací techniku / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.

OBSAH BALENÍ

• i-tec USB-C HDMI / VGA Adaptér
- Quick Start

SPECIFIKACE

- Grafické rozhraní: 1x HDMI (max. rozlišení 4K 3840x2160/30Hz, pro připojení monitoru s HDMI vstupem), 1x VGA (max. rozlišení Full HD 1980x1080/60Hz, pro připojení monitoru s VGA vstupem). Není možné použít oba grafické výstupy najednou, Adapter podporuje připojení pouze jednoho monitoru (bud' HDMI nebo VGA).

- Režimy: Rozšířit, Zrcadlit a Primární monitor

• Podporované barvy 16 / 32 bitů
• 1x Integrovaný USB-C 3.1 kabel (15 cm) pro připojení dokovací stanice k notebooku, tabletu nebo smartphonu
• Napájení ze sběrnice USB (není potřeba externí napájecí adaptér)
• Chipset: Algoltek AG9320
• OS: Vyžaduje USB-C rozhraní s podporou "DisplayPort Alternate Mode" (ne všechna zařízení/systémy s rozhraním USB-C mají tento standard) nebo Thunderbolt 3 port – nyní Windows 10 32/64bit, macOS X, Chrome OS a Android 6 (Google) s Intel Broadwell Processors a R51 a vyšší
• Rozměry produktu: 62 x 40 x 15 mm
  • Délka kabelu: 15 cm
  • Hmotnost produktu: 48 g

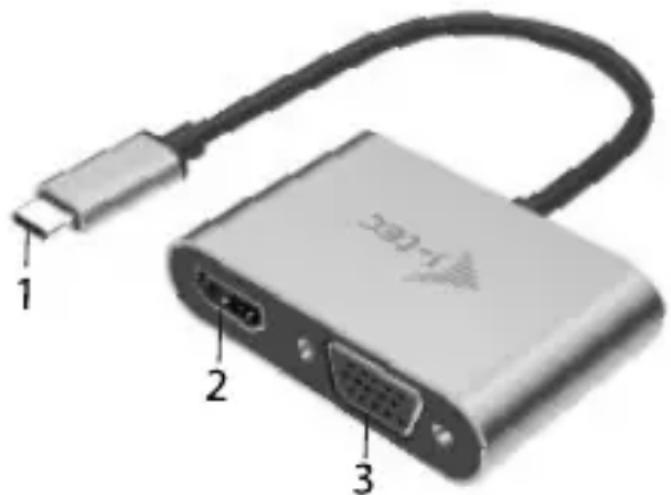

POPIS ADAPTÉRU

1. USB-C kabel
2. HDMI port
3. VGA port

USB 1 2 3

SYSTÉMOVÉ POŽADAVKY

Hardwarové požadavky:

notebook, tablet, smartphone s OS Windows, Mac nebo Google s volným portem USB-C s podporou "DisplayPort Alternate Mode", příp. „Power Delivery“ (ne všechna zařízení/systémy s rozhraním USB-C mají tento standard) nebo Thunderbolt 3 port

Operační systém: Windows 10 32/64bit, macOS X, Google (Chrome OS a Android 6 a vyšší) s nejnovějšími aktualizacemi

INSTALACE OVLADAČŮ

Windows 10 32/64bit: Po připojení se ovladače pro dokovací stanici instalují automaticky ze systému. Před samotnou instalací se ujistěte, že máte v systému nainstalovány nejnovější ovladače pro vaše zařízení a aktualizovaný BIOS.

macOS X: Instalace ovladačů v macOS X je automatická. Před samotnou instalací se ujistěte, že máte v Macu nainstalován nejnovější OS pro vaše zařízení.

PŘIPOJENÍ HDMI MONITORU

Adaptér je vybavený 1x HDMI 4K Ultra HD portem pro připojení externího monitoru nebo projektoru s HDMI rozhraním. Jako zobrazovací zařízení můžete využít moderní plazmové nebo LCD monitory a televizory. Grafický čip, který je „srdcem“ dokovací stanice, podporuje až 4K rozlišení 3840x2160 Pro připojení monitoru k dokovací stanici použijte kvalitní HDMI kabel. Během instalace přídavného monitoru může obrazovka notebooku, Macu, tabletu nebo PC problikávat, což je standardní stav.

PŘIPOJENÍ VGA MONITORU

Adaptér je vybavený 1x VGA Full HD portem pro připojení externího monitoru nebo projektoru s VGA rozhraním. Jako zobrazovací zařízení můžete využít plazmové nebo LCD monitory a televizory. Pro připojení monitoru k dokovací stanici použijte VGA kabel. Během instalace přídavného monitoru může obrazovka vašeho zařízení problikávat, což je standardní stav.

Není možné použít oba grafické výstupy najednou, dokovací stanice podporuje připojení pouze jednoho monitoru (bud’HDMI nebo VGA).

BEZPEČNOSTNÍ POKYNY

• Nevystavujte extrémním teplotám a vlhkosti vzduchu.
• Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.
• Úschovejte manuál pro pozdější možné použití.

V součinnosti se servisním oddělením:

• Ověřte funkčnost po pádu do vody nebo na zem.
• Ověřte funkčnost při prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www.i-tec.cz v záložce „FAQ“ u tohoto produktu.

WPROWADZENIE

USB-Č / USB Type-C – je nový symetrický konektor a štandard. Umožňuje rýchlejšie nabíjanie, napájanie, tzv. dvojrolu (nielen hostitel, ale i host), podporu alternativnych režimov (DisplayPort, MHL, Thunderbolt).

Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)
