C31VGAHDMIADA - Vaizdo adapteris i-TEC - Nemokama naudojimo instrukcija

Produkto tipas	USB-C į HDMI/VGA vaizdo adapteris
Prekės ženklas	i-TEC
Modelis	C31VGAHDMIADA
Vaizdo išėjimai	1x HDMI 4K (3840x2160/30Hz), 1x VGA Full HD (1920x1080/60Hz)
Vienalaikis naudojimas	Ne, vienu metu aktyvus tik vienas išėjimas (HDMI arba VGA)
Pagrindinio įrenginio jungtis	USB-C 3.1 su DisplayPort Alternate Mode arba Thunderbolt 3 palaikymu
Integruotas kabelis	Taip, 15 cm
Mikroschemų rinkinys	Algoltek AG9320
Maksimali HDMI raiška	4K Ultra HD (3840x2160) 30 Hz dažniu
Maksimali VGA raiška	Full HD (1920x1080) 60 Hz dažniu
Ekrano režimai	Išplėsti, Veidrodis, Pagrindinis ekranas
Spalvų gylis	16 / 32 bitų
Maitinimas	Per USB magistralę (nereikia išorinio adapterio), suderinamas su USB-C PD, kad būtų galima vienu metu įkrauti
Palaikomos operacinės sistemos	Windows 10 (32/64 bitų), macOS X, Chrome OS, Android 6 ir naujesnės
Matmenys (I x P x A)	62 x 40 x 15 mm
Svoris	48 g
Medžiaga	Plastikas (apytiksliai)
Pakuotės turinys	Adapteris, Spartaus paleidimo vadovas
Garantija	2 metai (apytiksliai)
Priežiūra	Valyti minkšta, sausa šluoste. Nelaikyti drėgmėje ar esant ekstremalioms temperatūroms.
Sauga	Nenaudoti lauke ar prie vandens. Venkite smūgių.

Dažnai užduodami klausimai - C31VGAHDMIADA i-TEC

Kokio tipo USB-C jungtis reikalinga šiam adapteriui naudoti?

Reikalingas USB-C prievadas, palaikantis DisplayPort Alternate Mode arba Thunderbolt 3. Kai kurie USB-C prievadai (pvz., tik įkrovimui) neveiks.

Ar galiu naudoti adapterį su Android išmaniuoju telefonu?

Taip, jei jūsų Android 6 ar naujesnės versijos išmanusis telefonas palaiko DisplayPort Alternate Mode per USB-C. Patikrinkite savo įrenginio specifikacijas.

Kokios maksimalios raiškos palaikomos?

HDMI: iki 3840x2160 @ 30 Hz (4K). VGA: iki 1920x1080 @ 60 Hz (Full HD).

Ar galiu vienu metu prijungti HDMI ir VGA monitorių?

Ne, vienu metu gali būti aktyvus tik vienas išėjimas. Turite pasirinkti HDMI arba VGA. Adapteris neleidžia naudoti abiejų vienu metu.

Ar adapteriui reikalingas išorinis maitinimas?

Ne, jis maitinamas per USB magistralę iš kompiuterio. Jis taip pat gali naudoti Power Delivery (PD) funkciją, jei jūsų USB-C prievadas ją palaiko, leidžiančią vienu metu įkrauti jūsų įrenginį.

Kaip įdiegti adapterį sistemoje Windows 10?

Tiesiog prijunkite adapterį prie suderinamo USB-C prievado. Windows 10 automatiškai įdiegs tvarkykles. Įsitikinkite, kad jūsų sistema ir BIOS yra atnaujinti.

Kodėl prijungus ekranas mirksi?

Tai normalu: adapteris aptinka ir sukonfigūruoja naują ekraną. Mirksėjimas išnyksta, kai diegimas baigiamas.

Ar adapteris veikia su Mac kompiuteriu?

Taip, sistemoje macOS X tvarkyklės įdiegiamos automatiškai. Įsitikinkite, kad įdiegta naujausia macOS versija.

Ką daryti, jei adapteris neaptinkamas?

Patikrinkite, ar jūsų USB-C prievadas palaiko DisplayPort Alternate Mode. Išbandykite kitą HDMI/VGA kabelį. Paleiskite kompiuterį iš naujo. Atnaujinkite vaizdo plokštės tvarkykles ir operacinę sistemą.

Kokie ekrano režimai yra prieinami?

Galite naudoti Išplėsti, Veidrodis arba Pagrindinis ekranas režimus. Šios parinktys konfigūruojamos jūsų sistemos ekrano nustatymuose.

NAUDOJIMO INSTRUKCIJA C31VGAHDMIADA i-TEC

Prašome jdėmiai perskaityti visą vadovą. Išsamų vadovą galite rasti mūsų svetainėje www.i-tec.cz/en/ šio produkto skyrelyje „Manuals, drivers“. Iškilus problemoms galite susisiekti su mūsų technine pagalba: [e-mail]

NEDERLANDS

Dėkojame, kad įsigijote adapterį i-tec, kuris Jums leis lengvai ir greitai prie nešiojamo kompiuterio, planšetės, smartphono prijungti su USB-C prievadu išorinį ekraną. Siūlo 1x HDMI 4K prievada, 1x VGA Full HD.

TERMINŲ ŽODINĖLIS

Sąsaja / prievadas / jungtis / įvestis – vieta, kurioje fiziškai sujungiami du jrenginiai.

Valdiklis – puslaidininkių komponentas (t.v. chipset) nešiojamame kompiuteryje, planšetėje, PC, užtikrinantis nustatyto prievado veiklą.

USB-C – yra naujas simetriškas konektorius ir standartas. Leidžia greičiau ikrauti, maitinti, t.y. atlikti du vaidmenis (ne tik šeimininkas, bet ir svečias), remia alternatyvius režimus (DisplayPort, MHL, Thunderbolt).

Alternatyvüs režimai (Alt mode) – specialüs režimai USB-C konektoriui, kurie gali būti remiami. Šiuo metu populariausiais yra DisplayPort / DockPort, MHL, Thunderbolt. Jrenginiai su šia konektoriaus ir kabelio savybe leidžia perduoti vaizdus ir tuo pačiu išsaugo kitas konektoriaus funkcijas (duomenų perdavimui ir įkrovimui).

DisplayPort /DockPort Alt mode – šis režimas leidžia perduoti vaizdus per USB-C konektorių ir kabelį.

USB-C Power Delivery / Data (USB-C PD / Data) – pasirenkama USB-C konektoriaus savybė. Šią paramą turintis konektorius moka jkrauti ir būti jkraunamas ir remia 10W - 100W apkrovą (pagal profilius 1-5). Prijungus duomenų perdavimo įrangą (pavyzdžiui USB-C Hub / Ethernet) tarnauja kaip dar viena duomenų prieigos jungtis.

USB 3.1 / 3.0 / 2.0 – standartas USB sąsajai/prievadui įvairių USB įrenginių prijungimui. Prie doko stotelės arba adapterio su USB Tipas-A sąsaja galima jungti įvairius USB įrenginius. USB Tipas-B prievadas naudojamas doko stotelės arba adapterio prijungimui prie nešiojamo kompiuterio, planšetės, PC. HDMI – skaitmeninės sąsajos standartas/prievadas ekranų ir kitų vaizdo įrenginių prijungimui.

VGA – yra analoginis kompiuterinis standartas kompiuterinėms vaizdo technologijoms / prievadas monitoriaus ir kitų grafinių vaizdo įrenginių prijungimui.

KOMPLEKTACIJOJE

• i-tec USB-C HDMI/ VGA Adapteris
- Quick Start

SPECIFIKACIJA

- Vaizdo sąsaja: 1x HDMI (maks. raiška 4K 3840x2160/30Hz, monitoriaus su HDMI įvestimi prijungimui), 1x VGA (didžiausia raiška Full HD 1980x1080/60Hz, monitoriaus su VGA įvestim prijungimui). Negalima naudoti abiejų grafinių išvesčių vienu metu, doko stotelė palaiko tik vieno monitoriaus – prijungimą (HMI arba VGA).

• Režimai: Išplėtimas, Atspindėjimas ir Pagrindinis ekranas
• Remiamos spalvos 16 / 32 bitų
• 1x Integruotas USB-C 3.1 kabelis (15 cm) doko stotelės prijungimui prie nešiojamo kompiuterio, planšetės arba smartphono
• Maitinimas iš USB magistralės (nereikia išorinio maitinimo adapterio) arba per USB-C PD / duomenų sąsaja
• Chipset: Algoltek AG9320
• OS: Reikalauja USB-C sąsajos su palaikymu "DisplayPort Alternate Mode" ir „Power Delivery“ (ne visi jrenginiai / sistemos su sąsaja USB-C šj standartą turi) arba Thunderbolt 3 prievadas – dabar Windows 10 32/64bit, macOS X, Chrome OS ir Android 6 (Google) su Intel Broadwell procesoriu ir R51, ir aukštesnė
  • Gaminio matmenys: 62 x 40 x 15 mm
  • Gaminio svoris: 48 g

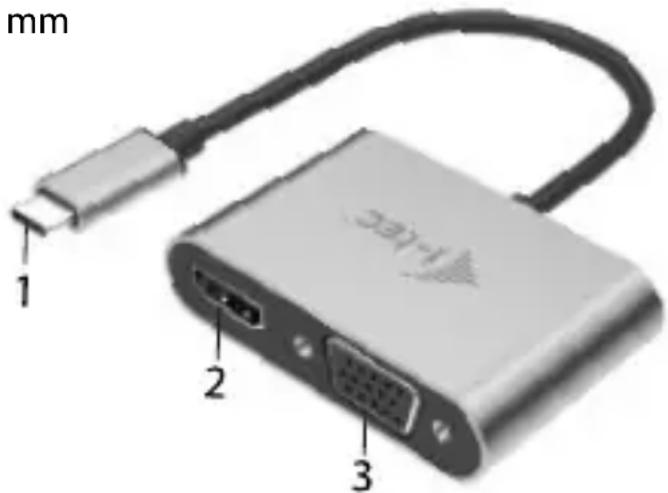

DOKO STOTELÈS APRAŠYMAS

1. Prijungimo kabelis su USB-Č jungtimi
2. HDMI prievadas
3. VGA prievadas

SISTEMOS REIKALAVIMAI

Hardware reikalavimai:

Reikalauja USB-C sąsajos su palaikymu „DisplayPort Alternate Mode“ ir „Power Delivery“ (ne visi jrenginiai / sistemos su sąsaja USB-C šj standartą turi) arba Thunderbolt 3 prievadas

Operaciné sistema: Windows 10 32/64bit, macOS X, Google (Chrome OS ir Android 6 ir aukštesné) su naujausiais atnaujinimais

VALDIKLIŲ INSTALIACIJA

Windows 10 32/64bit: Po prijungimo doko stotelei skirti valdikliai instaliuojasi iš sistemos automatiškai. Prieš instaliavimą jsitikinkite, kad sistemoje turite Jūsų įrenginiui instaliavę naujausius valdiklius ir atnaujintą BIOS.

macOS X: Valdikliai j macOS X instaliuojasi automatiškai. Prieš instaliavimą jsitikinkite, kad Mace turite installiavę Jūsų įrenginiui naujausią OS.

HDMI EKRANO PRIJUNGIMAS

Adapteris turi 1x HDMI 4K Ultra HD prievadą išorinio monitoriaus arba

projektoriaus su HDMI sąsaja prijungimui. Kaip vaizdo jrenginį galite naudoti plazminius arba LCD ekranus ir televizorius. Grafinis lustas, kuris yra doko stotelės „širdimi“, palaiko 4K iki 3840x2160/30Hz raišką. Ekrano prijungimui prie doko stotelės naudokite kokybišką HDMI kabelį. Papildomo ekrano instaliacijos metu gali nešiojamojo kompiuterio, Maco, planšetės arba PC ekranas blyksėti, tai yra standartinė būklė.

VGA MONITORIAUS PRIJUNGIMAS

Adapteris turi 1x VGA Full HD prievadą išorinio monitoriaus arba projektoriaus su VGA sąsaja prijungimui. Kaip ekraną galite naudoti plazminius arba LCD monitorius ir televizorius. Monitoriaus prijungimui prie doko stotelės naudokite VGA kabelį. Prijungiamo monitoriaus instaliacijos metu gali Jūsų įrenginio ekranas mirksėti, tai yra standartinis reiškinys.

Negalima naudoti abi grafines išvestis vienu metu, doko stotelė palaiko tik vieno monitoriaus prijungimą (HDMI arba VGA).

NAUDOJIMO SAUGOS TAISYKLĖS

• Saugoti nuo aukštos temperatūros ir drėgmės.
• Jreninginj naudoti ant lygių neslidžių paklotų – išvengsite slydimo ir kritimo ant žemės.
• Vadovą saugokite vėlesniam naudojimui.

Bendradarbiaudami su servisu:

• Patikrinkite veikimą po jkritimo j vandenj arba nukritimo ant žemės.
• Jskilus dangčiui patikrinkite veikimą.
• Jeigu jrenginys neveikia pateikite pretenzijas vadovaudamiesi jrenginio vadovu.

DAŽNAI UŽDUODAMI KLAUSIMAI

Rasite mūsų svetainėje: www.i-tec.cz/en skiltyje „FAQ“ prie šio produkto.

Šis gaminys yra pažymetas specialiu atlieku tvarkymo ženklu. Baigus eksploataciją, gaminys turi buti atiduotas i atitinkamą surinkimo punktą ir negali buti šalinamas kartu su nerušiuojamomis atliekomis. Tokie Jusu veiksmai prisides prie aplinkos apsaugos. (Tiktai Europos Sajungoje)
