GEBRUIKSAANWIJZING C31VGAHDMIADA i-TEC

Wij vragen u vriendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op onze website www.i-tec.cz/nl/onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen kunt u contact opnemen met ons supportcenter via [e-mail].

Bedankt voor het aanschaffen van een i-tec-adapter waarmee u eenvoudig en snel een laptop, tablet, smartphone met een USB-C-poort kunt aansluiten op een extra beeldscherm. Biedt 1x HDMI 4K-poort, 1x VGA Full HD

WOORDENBOEK VAN BEGRIPPEN

Interface/poort/connector/ingang/slot - een plaats waar twee apparaten fysiek met elkaar zijn verbonden.

Controller – een halfgeleidercomponent (zogenaamde chipset) in een laptop, tablet of pc die de werking van een van de poorten regelt.

USB-C – is een nieuwe symmetrische connector en is standaard. Maakt sneller laden, voeden, zogenaamde dubbele rollen (niet alleen van gastheer, maar ook van gast) mogelijk en geeft ondersteuning voor alternatieve modi (DisplayPort, MHL, Thunderbolt).

Alternatieve modi (Alt-modi) - speciale modi voor de USB-C-d kunnen worden ondersteund. De populaire zijn DockPort, MHL, Thunderbolt. Apparaten met deze connector- en kabeleigenschappen maken beeldoverdracht mogelijk met behoud van de overige connectorfuncties (voor dataoverdracht en voor opladen via Power Delivery).

DisplayPort/DockPort Alt-modus – Met deze modus kunt u video overbrengen via de USB-C-connector en -kabel.

USB 3.1/3.0/2.0 – standaard voor USB-interface/poort voor het aansluiten van verschillende USB-apparaten. U kunt verschillende USB-apparaten aansluiten op het dockingstation of op de adapter via de USB-poort type A. De USB-poort type B wordt gebruikt om een dockingstation of laptop-, tablet- of pc-adapter op uw computer aan te sluiten.

HDMI – standaard voor digitale grafische interface/poort voor het aansluiten van monitoren en andere grafische weergaveapparaten.

VGA - is een analoge computernorm voor computerbeeld verwerkingstechnologie/poort voor het aansluiten van monitoren en andere grafische weergaveapparaten.

INHOUD VAN DE VERPAKKING

• i-tec USB-C naar HDMI en VGA-adapter
• Quick Start-handleiding

SPECIFICATIES

- Grafische interface: 1x HDMI (max. Resolutie 4K 3840x2160/30Hz, voor aansluiting van een monitor met HDMI-ingang), 1x VGA (maximale Full HD-resolutie van 1980x1080/60Hz, voor aansluiting van een monitor met VGA-ingang). Het is niet mogelijk om beide grafische uitgangen tegelijkertijd te gebruiken; de adapter ondersteunt slechts één monitor (HDMI of VGA).

• Modi: Uitbreiden, Spiegelen en Primaire Monitor
• Ondersteunde kleuren 16/32 bit
• 1x Geïntegreerde USB-C 3.1-kabel voor het aansluiten van een dockingstation op een laptop, tablet of smartphone
  • Voeding via USB (geen externe voedingsadapter nodig)
• Chipset: Algoltek AG9320
• OS: Vereist een USB-C-interface met "DisplayPort Alternate Mode" (niet alle USB-C-apparaten/-systemen hebben deze standaard) of Thunderbolt 3 poort – nu Windows 10 32/64bit, macOS X, Chrome OS en Android 6 (Google) met Intel Broadwell-processors en R51 en hoger
• Afmetingen van het product: 62 x 40 x 15 mm
• Kabellengte: 15 cm
  • Gewicht van het product: 48 g

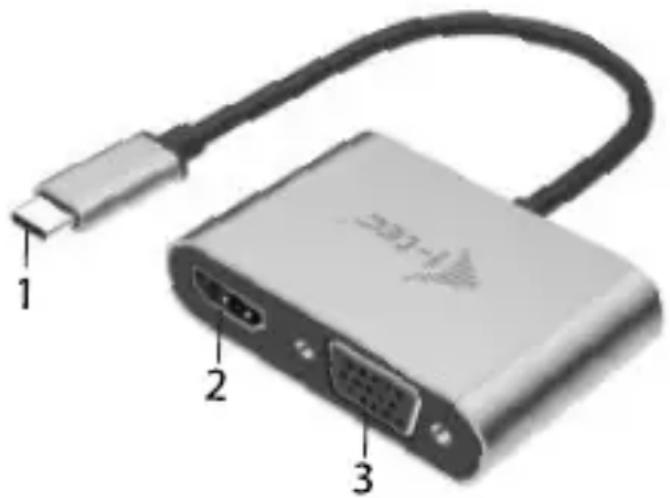

BESCHRIJVING VAN DE ADAPTER

1. USB-C-voedingskabel
2. HDMI-poort
3. VGA-poort

1 2 3

SYSTEEMEISEN

Hardwarevereisten:

laptop, tablet, Windows, Mac of Google-smartphone met een vrije USB-C-poort met "DisplayPort Alternate Mode" (niet alle USB-C-apparaten/-systemen hebben deze standaard) of Thunderbolt 3-poort

Besturingssysteem: Windows 10 32/64bit, macOS X, Google (Chrome OS en Android 6 en hoger) met de nieuwste updates

DRIVERS INSTALLEREN

Windows 10 32/64 bit: Na aansluiting worden de stuurprogramma's van het dockingstation automatisch via het systeem geïnstalleerd. Zorg ervoor dat u vóór de installatie zelf het nieuwste stuurprogramma voor uw apparaat hebt geïnstalleerd en over een bijgewerkte BIOS beschikt.

macOS X: De installatie van stuurprogramma's in macOS X verloopt automatisch. Zorg ervoor dat u vóór de installatie zelf het nieuwste stuurprogramma voor uw apparaat hebt geïnstalleerd en over een bijgewerkte BIOS beschikt.

HDMI-MONITOR AANSLUITEN

De adapter is uitgerust met een 1 x HDMI 4K Ultra HD-poort om een externe monitor of projector aan te sluiten met een HDMI-interface. U kunt moderne plasma- of LCD-schermen en tv's gebruiken als weergaveapparaten. De grafische chip die het "hart" van het dockingstation is, ondersteunt een maximale resolutie van 4K van 3840x2160/30Hz. Gebruik een HDMI-kabel van hoge kwaliteit om de monitor met het dockingstation te verbinden. Tijdens de installatie van een extra monitor kan het scherm van uw notebook, Mac, tablet of pc korte tijd knipperen, wat de standaardstatus is.

VGA-MONITOR AANSLUITEN

De adapter is uitgerust met een 1 x HDMI 4K Ultra HD-poort om een externe monitor of projector aan te sluiten met een HDMI-interface. U kunt moderne plasma- of LCD-schermen en tv's als weergaveapparaten gebruiken. Gebruik een HDMI-kabel van hoge kwaliteit om de monitor met het dockingstation te verbinden. Tijdens de installatie van een extra monitor kan het scherm van uw notebook, Mac, tablet of pc korte tijd knipperen, wat de standaardstatus is.

Het is niet mogelijk om beide grafische uitgangen tegelijkertijd te gebruiken; de adapter ondersteunt slechts één monitor (HDMI of VGA).

VEILIGHEIDSAANWIJZINGEN

• Niet blootstellen aan extreme temperaturen en luchtvochtigheid.
• Gebruik het apparaat op een vlakke ondergrond – vermijd wegglijden en vallen op de grond.
• Bewaar de handleiding voor later gebruik.

In samenwerking met de serviceafdeling:

• Controleer de functionaliteit na een val in het water of op de grond.
• Controleer de functionaliteit als de behuizing een barst opgelopen heeft.
• Reclameer apparatuur die niet volgens de handleiding functioneert.

VEELGESTELDE VRAGEN

Beschikbaar op onze website www.i-tec.cz/nl/ op het tabblad "FAQ" bij dit product.

EUROPEAN UNION ONLY

NOTE: MARKING IS IN COMPLIANCE WITH EU WEEE DIRECTIVE

ENGLISH

Dit apparaat is voorzien van het bovenvermelde recyclingsymbool. Dit betekent dat u aan het einde van de levensduur van het apparaat ervoor dient te zorgen dat het afzonderlijk wordt opgeslagen op een verzamelpunt dat hiervoor is ingericht en niet op plaatsen die zijn aangewezen voor de verwij gewoon ongesorteerd gemeentelijk afval. Dit zal bijdragen aan de verbetering van de leefomgeving van ons allemaal. (Alleen voor de Europese Unie)
