Merk	Metabo
Model	KPA 10.8 600
Producttype	Draadloos hetelijmpistool
Voeding	Li-Ion accupak 10,8 V (Metabo-accu's)
Conform gebruik	Uitpersen van afdichtingsproducten of lijmen uit patronen of foliezakjes
Voorsnelheid	Instelbaar via draaiknop (8)
Antidruppelfunctie	Automatisch terugtrekken van de tandheugel na loslaten van de trekker (behalve bij intervallen < 1 s)
Automatische uitschakeling	Wanneer de patroon of het zakje leeg is
Accubeveiliging	Multifunctioneel bewakingssysteem: uitschakeling bij volledige ontlading, overbelasting of overmatige temperatuur
Mondstuk	Voor foliezakje (niet meegeleverd)
Capaciteit	Standaardpatronen of foliezakjes (ombouwkits 400 ml verkrijgbaar als accessoire)
Veiligheid	Draag een veiligheidsbril; raak de tandheugel niet aan; volg de instructies van de lijmfabrikant
Onderhoud	Reinigen zonder oplosmiddelen of agressieve producten; onderhoud door gekwalificeerde reparateur
Reserveonderdelen	Lijsten beschikbaar op www.metabo.com; reparaties door Metabo-vertegenwoordiger
Gewicht	Ongeveer 0,6 kg (met kleinste accupak)
Afmetingen	Ongeveer 250 x 200 x 60 mm (schatting)

Veelgestelde vragen - KPA 10.8 600 METABO

Welk type accu gebruikt de Metabo KPA 10.8 600 ?

Het lijmpistool gebruikt een Li-Ion accupak Metabo van 10,8 V. Gebruik uitsluitend originele Metabo-accu's en -laders.

Hoe installeer ik een lijmpatroon?

Draai de voorkap (1) en de buis (3) los. Open de patroon, snijd het mondstuk af, steek de patroon in de buis, draai de kap weer vast. Duw de tandheugeldop (6) iets in voor contact.

Hoe stel ik de voorsnelheid van de lijm in?

Gebruik de draaiknop voor voorsnelheid (8) op het apparaat. Draai eraan om de stroomsnelheid aan uw werk aan te passen.

Wat te doen als de motor automatisch stopt?

Het is het multifunctionele bewakingssysteem dat het gereedschap beschermt. Mogelijke oorzaken: bijna lege accu (laad op), thermische overbelasting (laat afkoelen), of overstroom (verwijder de oorzaak van de overbelasting).

Hoe vervang ik de buis om foliezakjes van 400 ml te gebruiken?

Gebruik de ombouwkits 400 ml (ref. 6.30148). Draai de buis los, vervang de tandheugel en de buis zoals aangegeven in de handleiding (pagina 2, afb. C).

Kan ik voedselveilige of medische lijmen gebruiken met dit apparaat?

Nee, het apparaat is niet bestemd voor voeding, medisch of veterinair gebruik. Gebruik het alleen voor standaard afdichtingsproducten of lijmen.

Hoe reinig ik het lijmpistool?

Reinig de buitenkant met een droge doek. Gebruik nooit oplosmiddelen, zuren of agressieve producten. Voor lijmresten: verwijder de accu en reinig voorzichtig.

Wat te doen bij lekkage van de accu?

Bij contact met de huid, overvloedig met water spoelen. Als de vloeistof in de ogen komt, spoelen en onmiddellijk een arts raadplegen. Gebruik geen defecte of vervormde accu.

Waar vind ik reserveonderdelen of laat ik het apparaat repareren?

Reserveonderdelen zijn beschikbaar op www.metabo.com. Neem voor reparaties contact op met een erkende Metabo-vertegenwoordiger.

Hoe vervoer ik de Li-Ion accu veilig?

Volg de regelgeving voor gevaarlijke goederen (UN 3480/3481). Gebruik een gecertificeerde verpakking van Metabo. Bescherm de contacten tegen kortsluiting (plakband).

GEBRUIKSAANWIJZING KPA 10.8 600 METABO

nl Originele gebruiksaanwijzing 18

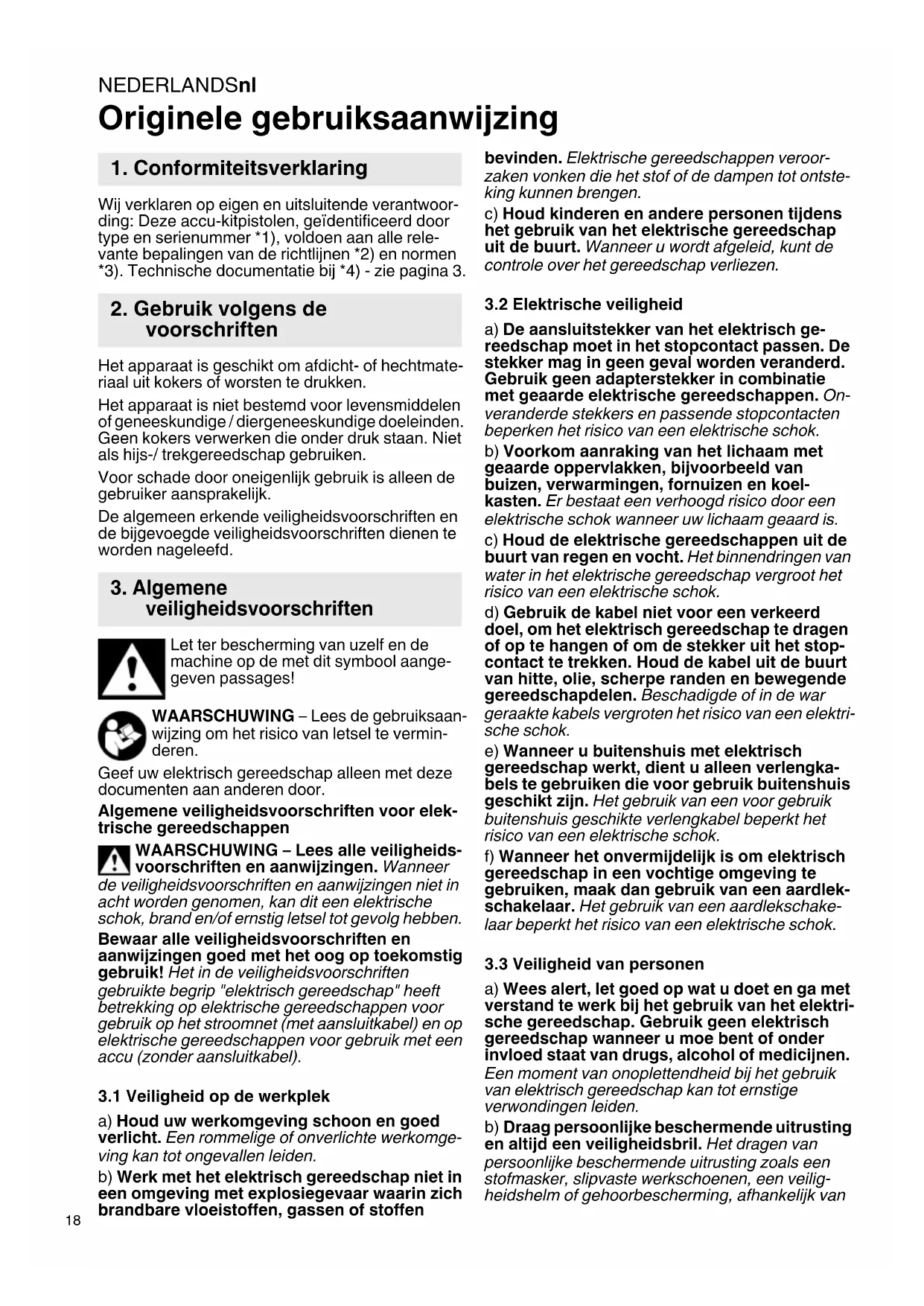

Originele gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording: Deze accu-kitpistolen, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.

2. Gebruik volgens de voorschriften

Het apparaat is geschikt om afdicht- of hechtmateriaal uit kokers of worsten te drukken.

Het apparaat is niet bestemd voor levensmiddelen of geneeskundige /diergeneeskundige doeleinden. Geen kokers verwerken die onder druk staan. Niet als hijs-/ trekgereedschap gebruiken.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbool aange-geven passages!

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

Algemene veiligheidsvoorschriften voor elektrische gereedschappen

WAARSCHUWING – Lees alle veiligheidsvoorschriften en aanwijzingen. Wanneer

de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik! Het in de veiligheidsvoorschriften gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met aansluitkabel) en op elektrische gereedschappen voor gebruik met een accu (zonder aansluitkabel).

3.1 Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrisch gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stoffen

bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt de controle over het gereedschap verliezen.

3.2 Elektrische veiligheid

a) De aansluitstekker van het elektrisch gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koel-kasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd de elektrische gereedschappen uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd doel, om het elektrisch gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis geschikt zijn. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Wanneer het onvermijdelijk is om elektrisch gereedschap in een vochtige omgeving te gebruiken, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar beperkt het risico van een elektrische schok.

3.3 Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen.

Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van

de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Verzeker u ervan dat het elektrisch gereedschap uitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het oppakt of het draagt. Wanneer u bij het dragen van het elektrisch gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroef-sleutels voordat u het elektrisch gereedschap inschakelt. Een instelgereed-schap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrisch gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.
g) Wanneer stofafzuigings- of stofopvang-voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging kan het gevaar door stof verminderen.

3.4 Gebruik en onderhoud van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepa-reerd.
c) Trek de stekker uit het stopcontact en/of verwijder de accu voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrisch gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
e) Verzorg het elektrisch gereedschap zorgvuldig. Controleer of bewegende delen correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap

nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

3.5 Gebruik en onderhoud van accugereedschappen

a) Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt.
b) Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden
c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

3.6 Service

a) Laat het elektrisch gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

4. Speciale veiligheidsvoorschriften

Uit defecte Li-ion-occupacks kan een licht zure, brandbare vloeistof lopen!

Wanneer er accuvloeistof naar buiten loopt en met de huid in aanraking komt, dit onmiddellijk afspoelen met overvloedig water.

Wanneer er accuvloeistof in uw ogen komt, dient u ze uit te spoelen met schoon water en u onmiddellijk onder behandeling van een arts te stellen!

NEDERLANDSnl

Bij een defecte machine dient u het accupack uit de machine te halen.

Accupacks tegen vocht beschermen!

Geen defecte of vervormde accupacks gebruiken!

Accupacks niet aan vuur blootstellen!

Accupacks niet openen!

Contacten van de accupacks niet aanraken of kort-sluiten!

Haal het accupack uit de machine, voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Verzeker u ervan dat de machine bij het insteken van het accupack uitgeschakeld is.

Gebruik geen bevoren of verhard hecht- of afdicht- materiaal.

De motor niet overbelasten! Bij overbelasting het apparaat uitschakelen, het accupack uitnemen en de oorzaak bepalen en verhelpen.

Neem voor de montage de instructies in acht. De voorkap, buis en draadring moeten correct en stevig aan elkaar zijn geschroefd.

Draag altijd een veiligheidsbril.

Klemgevaar! Niet bij de tandstang (5) pakken! Let erop dat er niets door de tandstang beklemd raakt!

Neem de voorschriften in acht die in uw land voor de te verwerken materialen van toepassing zijn.

Neem de instructies in acht van de producent van het hecht- of afdichtmateriaal! Neem het veiligheidsinformatieblad van het verbruikmateriaal in acht.

Afdicht- of hechtmateriaal kan gevaarlijk zijn. Volg de aanwijzingen op de houder of de informatie die gegeven wordt door de producent van het te verwerken materiaal. Verwerk geen materiaal waarvan het gevaar onbekend is.

Niet reinigen met een schoonmaakmiddel dat oplosmiddellen bevat, of dat zuurhoudend of anderszins agressief is.

Het apparaat en de onderdelen ervan veilig opbergen (de gedemonteerde buis (3) bijv. tegen wegrollen beveiligen).

Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u ook bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar.

Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

5. Overzicht

Zie pagina 2.

1 Voorkap

2 Mondstuk (voor worsten) *

3 B u i s

4 Draadring voor het vastschroeven van de buis

5 T a n d s t a n g

6 T a n d s t a n g k n o p

7 Drukschakelaar voor het in- en uitschakelen

8 Stelknop voor het instellen van de aanzetsnelheid

9 Ontgrendeling accupa

10 Accupack

11 Worst *

12 Schroef

13 Uitdrukschijf voor worsten

14 Uitdrukschijf voor kokers

15 Koker *

* niet bij levering inbegrepen

6. Inbedrijfstelling

6.1 Accupack

Het accupack voor gebruik opladen.

Laad het accupack bij vermogensverlies weer op.

De optimale opslagtemperatuur ligt tussen 10°C en 30°C.

Uitnemen: Toets voor de ontgrendeling van het accupack (9) indrukken en het accupack (10) uitnemen.

Inbrengen: Accupack (10) inschuiven tot het inklikt.

6.2 Worst inbrengen

De uitdrukschijf voor worsten (13) zoals aangegeven aanbrengen (Hiervoor de buis

(3) afschroeven, daarna weer goed opschroeven!) Zie pagina 2, afb. A.

• De voorkap (1) van de buis (3) afschroeven.
• De punt van het mondstuk (2) afsnijden zoals voor het werk is vereist.
• De worst in de buis (3) schuiven. (Hierbij wordt de tandstang (5) teruggeschoven).
• De worst (11) opensnijden zoals aanbevolen door de producent van de worsten.
• Het mondstuk in de voorkap (2) inbrengen en de voorkap (1) stevig opschroeven.
• Lichtjes op de tandstangknop (6) drukken en zo de tandstang naar voren schuiven tot die tegen de worst komt.

6.3 Koker inbrengen

De uitdrukschijf voor worsten (13) zoals aangegeven verwijderen (Hiervoor de buis

(3) afschroeven en daarna weer goed opschroeven!) Zie pagina 2, afb. B.

- De voorkap (1) van de buis (3) afschroeven.

• De koker (15) openen zoals aanbevolen door de producent van de kokers.
• De punt van het koker-mondstuk afsnijden zoals voor het werk is vereist.
• De koker (15) met het aangebrachte koker-mondstuk in de buis (3) schuiven. (Hierbij wordt de tandstang (5) teruggeschoven.)
• De voorkap (1) stevig opschroeven.
• Lichtjes op de tandstangknop (6) drukken en zo de tandstang naar voren schuiven tot die tegen de koker komt.

7. Gebruik

7.1 Multifunctioneel bewakingssysteem

Schakelt het apparaat vanzelf uit, dan heeft de elektronica de zelfbeveiligingsmodus geactid.

Oorzaken en oplossingen:

1. Accupack bijna leeg (De elektronica beschermt het accupack tegen schade als gevolg van diepontlading).
   Is het accupack bijna leeg, dan moet het weer opgeladen worden!

2. Een lang aanhoudende overbelasting van de machine leidt tot temperatuuruitschakeling.

Laat de machine of het accupack afkoelen.

1. Bij een te hoge stroomsterkte (die zich bijv. voordoet bij een lang aanhoudende overbelasting) wordt het apparaat uitgeschakeld.

Het apparaat met de drukschakelaar (7) uitschakelen, het accupack uitnemen en de oorzaak bepalen en verhelpen.

7.2 Aanzetsnelheid instellen

Met de stelknop (8) de aanzetsnelheid instellen.

7.3 In-, uitschakelen

Inschakelen: drukschakelaar (7) indrukken.

Uitschakelen: drukschakelaar (7) loslaten. Aanwijzing: De tandstang wordt automatisch een beetje teruggetrokken om nadruppelen te voorkomen. Wordt de drukschakelaar echter enkele keren kort na elkaar ingedrukt (binnen 1 seconde), dan wordt deze niet automatisch teruggetrokken. Hierdoor is het mogelijk kleine hoeveelheden precies te doseren.

Aanwijzing: Wanneer de koker of worst leeg is, wordt de motor automatisch uitgeschakeld.

8. Toebehoren

Gebruik alleen originele Metabo-occupacks en Metabo-toebehoor.

Ombouwset 400 ml bestelnr.: 6.30148

Bestaand uit een korte tandstang (5) en 400 ml buis (3) om te verwisselen.

Zie pagina 2, afb. C.

• De buis (3) afschroeven.
• De schroef op de tandstangknop (6) uitdraaien en de tandstangknop (6) van de tandstang (5) naar achteren wegtrekken.
• De tandstang naar voren uit de motorbehuizing trekken.
• De schroef uitschroeven en de componenten (12) tot (14) van de tandstang demonteren.

- De tandstang van de ombouwset van voren inschuiven.

- De tandstangknop (6) erop zetten en met de schroef vastschroeven.

- De componenten (12) tot (14) op de andere tandstang monteren en met de schroef vastschroeven.

- De buis van de ombouwset stevig opschroeven.

Compleet toebehorenprogramma, zie www.metabo.com of de toebehorencatalogus.

9. Reparatie

Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkend vakman len uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kunt u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Accupacks mogen niet met het huisvuil meege- geven worden! Geef defecte of afgedankte accupacks terug aan de Metabo-handelaar!

Accupacks niet in het water gooien!

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG

inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.

Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting bij de gegevens van pagina 3.

Wijzigingen en technische verbeteringen voorbehouden.

U = spanning van het accupack

v = aanzetsnelheid

F = uitdrukkracht

m = gewicht (met het kleinste accupack)

NEDERLANDSnl

Meetgegevens volgens de norm EN 60745.

=Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm).

Emissiewaarden

Deze waarden maken een beoordeling mogelijk van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745:

a_h =trillingsemissiewaarde

K_n = onzekerheid (trilling)

Karakteristiek A-gekwalificeerd geluidsniveau:

L_pA =geluidsdrukniveau

L_WA = geluidsdrukniveau

K_pA, K_WA = onzekerheid

Draag gehoorbescherming!
