| Marca | Metabo |
| Modello | KPA 10.8 600 |
| Tipo di prodotto | Pistola per colla a caldo senza fili |
| Alimentazione | Blocco batteria Li-Ion 10,8 V (batterie Metabo) |
| Utilizzo conforme | Espulsione di prodotti sigillanti o colle da cartucce o sacchetti in film |
| Velocità di avanzamento | Regolabile tramite manopola (8) |
| Funzione antigoccia | Ritiro automatico della cremagliera dopo il rilascio del grilletto (tranne se intervalli < 1 s) |
| Spegnimento automatico | Quando la cartuccia o il sacchetto è vuoto |
| Protezione batteria | Sistema di monitoraggio multifunzionale: spegnimento in caso di scarica totale, sovraccarico o temperatura eccessiva |
| Ugello | Per sacchetto in film (non incluso) |
| Capacità | Cartucce standard o sacchetti in film (kit di trasformazione 400 ml disponibile come accessorio) |
| Sicurezza | Obbligo di indossare occhiali di protezione; non toccare la cremagliera; rispettare le istruzioni del produttore della colla |
| Manutenzione | Pulire senza solventi né prodotti aggressivi; manutenzione da parte di un riparatore qualificato |
| Parti di ricambio | Elenchi disponibili su www.metabo.com; riparazioni da parte di un rappresentante Metabo |
| Peso | Circa 0,6 kg (con il blocco batteria più piccolo) |
| Dimensioni | Circa 250 x 200 x 60 mm (stima) |
Domande frequenti - KPA 10.8 600 METABO
Domande degli utenti su KPA 10.8 600 METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pistola per colla a caldo in formato PDF gratuitamente! Trova il tuo manuale KPA 10.8 600 - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KPA 10.8 600 del marchio METABO.
MANUALE UTENTE KPA 10.8 600 METABO
it Istruzioni per l'uso originali 23
es Manual original 28
pt Manual original 33
sv Originalbruksanvisning 38

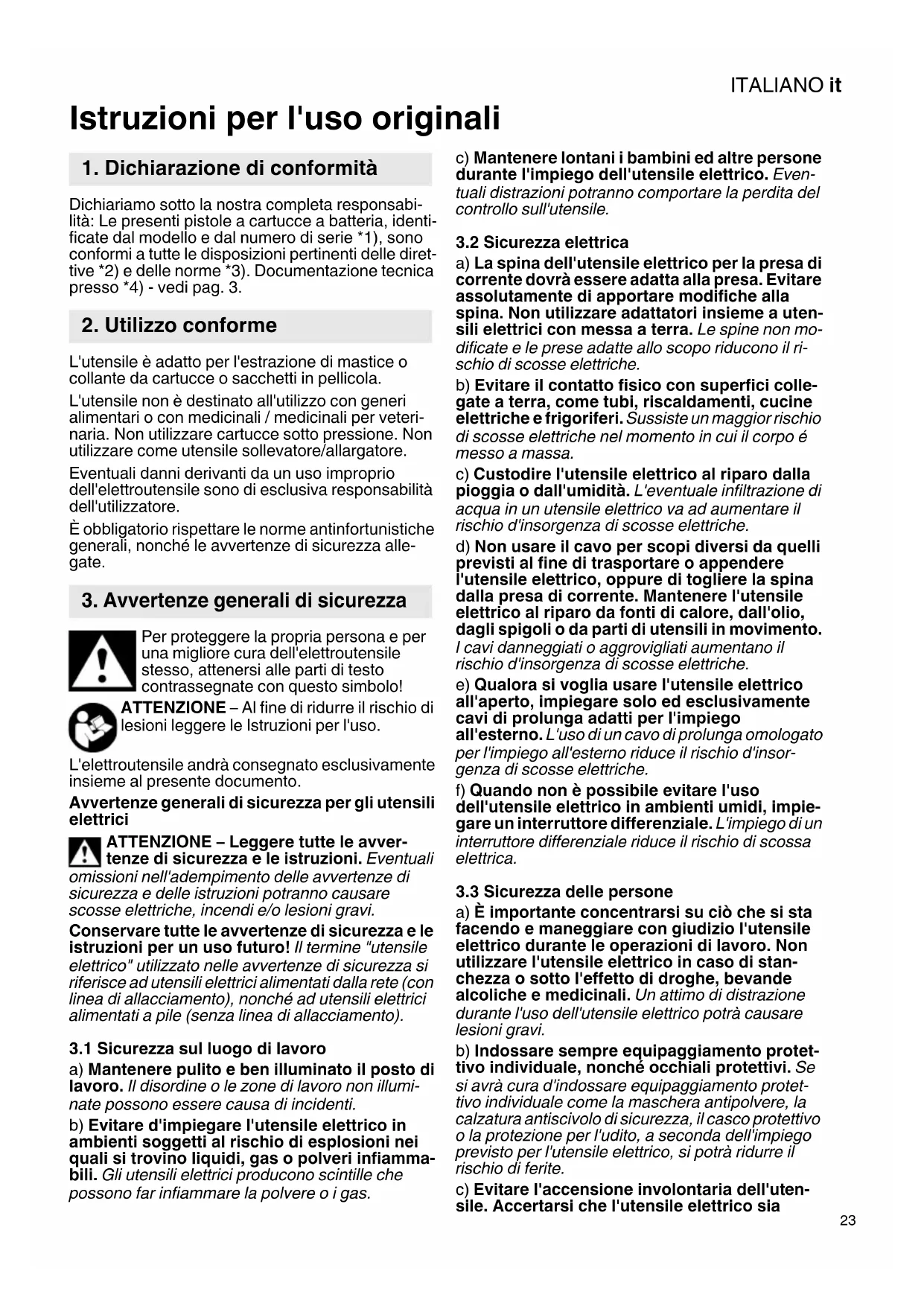

Istruzioni per l'uso originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità: Le presenti pistole a cartucce a batteria, identificate dal modello e dal numero di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedi pag. 3.
2. Utilizzo conforme
L'utensile è adatto per l'estrazione di mastice o collante da cartucce o sacchetti in pellicola.
L'utensile non è destinato all'utilizzo con generi alimentari o con medicinali / medicinali per veterinaria. Non utilizzare cartucce sotto pressione. Non utilizzare come utensile sollevatore/allargatore.
Eventuali danni derivanti da un uso improprio dell'elettroutensile sono di esclusiva responsabilità dell'utilizzatore.
È obbligatorio rispettare le norme antinfortunistiche generali, nonché le avvertenze di sicurezza allegate.
3. Avvertenze generali di sicurezza
Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo!
ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso.
L'elettroutensile andrà consegnato esclusivamente insieme al presente documento.
Avvertenze generali di sicurezza per gli utensili elettrici
ATTENZIONE – Leggere tutte le avver- tenze di sicurezza e le istruzioni. Eventuali
omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro! Il termine "utensile elettrico" utilizzato nelle avvertenze di sicurezza si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento), nonché ad utensili elettrici alimentati a pile (senza linea di allacciamento).
3.1 Sicurezza sul luogo di lavoro
a) Mantenere pulito e ben illuminato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'utensile elettrico in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed altre persone durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.
3.2 Sicurezza elettrica
a) La spina dell'utensile elettrico per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insieme a utensili elettrici con messa a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'utensile elettrico al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad aumentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'utensile elettrico, oppure di togliere la spina dalla presa di corrente. Mantenere l'utensile elettrico al riparo da fonti di calore, dall'olio, dagli spigoli o da parti di utensili in movimento.
I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile elettrico all'aperto, impiegare solo ed esclusivamente cavi di prolunga adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Quando non è possibile evitare l'uso dell'utensile elettrico in ambienti umidi, impiegare un interruttore differenziale. L'impiego di un interruttore differenziale riduce il rischio di scossa elettrica.
3.3 Sicurezza delle persone
a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'utensile elettrico durante le operazioni di lavoro. Non utilizzare l'utensile elettrico in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'utensile elettrico potrà causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale, nonché occhiali protettivi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antiscivolo di sicurezza, il casco protettivo o la protezione per l'udito, a seconda dell'impiego previsto per l'utensile elettrico, si potrà ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'uten-
sile. Accertarsi che l'utensile elettrico sia
ITALIANOit
spento prima di collegarlo all'alimentazione di corrente e/o alla batteria, di prenderlo o di trasportarlo. Il fatto di tenere il dito sopra l'interruttore o di collegare l'utensile elettrico acceso all'alimentazione di corrente potrà essere causa di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile elettrico. Un utensile o una chiave inglese che si trovino in una parte di utensile in rotazione potranno causare lesioni.
e) Evitare di mantenere posizioni anomale del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In questo modo sarà possibile controllare meglio l'utensile elettrico in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti ampi o gioielli. Tenere i capelli, i vestiti e i guanti lontani da parti in movimento. Vestiti ampi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L'utilizzo di un sistema di aspirazione della polvere può limitare i rischi derivanti dalla polvere.
3.4 Maneggio ed impiego accurato di utensili elettrici
a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro.
Utilizzando l'utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.
b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato.
c) Prima di regolare o riporre l'utensile e sostituire accessori, estrarre la spina dalla presa e/o rimuovere la batteria. Tale precauzione eviterà che l'utensile elettrico possa essere messo in funzione inavvertitamente.
d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'utensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.
e) Effettuare accuratamente la manutenzione dell'utensile elettrico. Verificare che le parti mobili dell'utensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'utensile elettrico stesso. Far riparare le parti danneggiate prima d'impiegare l'utensile.
Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente.
f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare l'utensile elettrico, gli accessori, gli utensili, ecc. soltanto in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
3.5 Maneggio ed impiego accurato di utensili a batteria
a) Caricare l'accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso.
b) Utilizzare negli utensili elettrici solo ed esclusivamente gli accumulatori previsti allo scopo. L'uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
c) Tenere l'accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti.
Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall'accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall'accumulatore potrà causare irritazioni cutanee o bruciature.
3.6 Assistenza
a) Fare riparare l'utensile elettrico solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'utensile.
4. Avvertenze di sicurezza specifiche
Da batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile.
Qualora si verifichi una perdita di liquido dalla batteria ed esso entri a contatto con la pelle, risciacquare immediatamente ed
abbondantemente con acqua. Se il liquido della batteria dovesse entrare a contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico.
In caso di guasto al dispositivo, rimuovere il pacco di batterie ricaricabili.
Proteggere le batterie dall'umidità.
Non utilizzare batterie difettose o deformate.
Non aprire le batterie.
Non toccare o mettere in cortocircuito i contatti delle batterie.
Prima di eseguire qualsiasi intervento di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dall'utensile.
Prima di inserire la batteria, assicurarsi che l'uten- sile sia spento.
Non impiegare mastici o collanti congelati o sciolti.
Non sovraccaricare il motore. In caso di sovraccarico, spegnere l'utensile, estrarre la batteria, determinare la causa del problema ed eliminarla.
Attenersi alle Istruzioni di assemblaggio. Calotta frontale, tubo e ghiera filettata dovranno essere montati correttamente ed avvitati saldamente.
Indossare sempre occhiali protettivi.
Pericolo di schiacciamento. Non afferrare la cremagliera (5) con le mani. Accertarsi che nessun oggetto si incastri nella cremagliera.
Attenersi alle prescrizioni in vigore nel proprio Paese per i materiali in lavorazione.
Attenersi alle avvertenze del produttore del collante o del mastice. Attenersi alla scheda tecnica di sicurezza del materiale di consumo.
Alcuni mastici o collanti possono comportare pericoli. Attenersi a tutte le istruzioni riportate sul contenitore o alle informazioni fornite dal produttore del materiale in lavorazione. Non lavorare materiali di cui non si conosca il grado di pericolosità.
Non pulire con detergenti che contengano solventi, acidi o altre sostanze aggressive.
Riporre l'utensile e i relativi componenti in un luogo sicuro (ad es. assicurare il tubo smontato (3) per evitarne lo spostamento accidentale).
Trasporto del pacco di batterie ricaricabili agli ioni di litio:
La spedizione del pacco di batterie ricaricabili agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione del pacco di batterie ricaricabili agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo.
Inviare il pacco di batterie ricaricabili solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere il pacco di batterie ricaricabili dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).
5. Panoramica generale
Vedere pagina 2.
1 Calotta frontale
2 Ugello (per sacchetti in pellicola) *
3 Tub o
4 Ghiera filettata per avvitamento del tubo
5 Cremagliera
6 Pomello della cremagliera
7 Pulsante interruttore di accensione e spegnimento
8 Rotellina di regolazione per impostare la velocità di avanzamento
9 Sbloccaggio batteria
10 Batteria
11 Sacchetto in pellicola *
12 Vite
13 Piastrina di estrazione per sacchetti in pellicola
14 Piastrina di estrazione per cartucce
15 Cartuccia *
* Non in dotazione
6. Messa in funzione
6.1 Batteria
Prima dell'utilizzo, ricaricare la batteria.
Ricaricare la batteria in caso di calo di potenza.
La temperatura di magazzinaggio ottimale è compresa fra 10°C e 30°C.
Rimozione: premere il tasto di sbloccaggio della batteria (9) e rimuovere la batteria (10).
Inserimento: spingere la batteria (10) fino a farla scattare in posizione.
6.2 Inserimento dei sacchetti in pellicola
Applicare la piastrina di estrazione per sacchetti in pellicola (13) come indicato
nell'illustrazione (a tale scopo svitare il tubo (3), quindi riavvitarlo saldamente). Vedere pagina 2, fig. A.
- Svitare la calotta frontale (1) dal tubo (3).
- Tagliare la punta dell'ugello (2) alla misura richiesta dal lavoro.
- Spingere il sacchetto in pellicola nel tubo (3) (in tale fase, la cremagliera (5) andrà spinta all'indietro).
- Tagliare il sacchetto in pellicola (11) alla misura indicata dal relativo produttore.
- Inserire l'ugello nella calotta frontale (2) e avvitare saldamente la calotta frontale (1).
- Spingere leggermente sul pomello della cremagliera (6), facendo così avanzare la cremagliera fino a entrare in contatto con il sacchetto in pellicola.
6.3 Inserimento della cartuccia
Rimuovere la piastrina di estrazione per sacchetti in pellicola (13) come indicato
nell'illustrazione (a tale scopo svitare il tubo (3), quindi riavvitarlo saldamente). Vedere pagina 2, fig. B.
- Svitare la calotta frontale (1) dal tubo (3).
- Aprire la cartuccia (15) nel modo indicato dal rela- tivo produttore.
- Tagliare la punta dell'ugello cartuccia alla misura richiesta dal lavoro.
ITALIANOit
- Spingere la cartuccia (15), con l'ugello cartuccia applicato, nel tubo (3) (in tale fase, la cremagliera (5) andrà spinta all'indietro).
- Àvvitare saldamente la calotta frontale (1).
- Spingere leggermente sul pomello della cremagliera (6), facendo così avanzare la cremagliera fino a entrare in contatto con la cartuccia.
7. Utilizzo
7.1 Sistema di monitoraggio multifunzionale
Se l'utensile si spegne automaticamente, significa che l'elettronica ha attivato la moda-rotezione automatica.
Cause e soluzioni:
- Batteria quasi scarica (l'elettronica protegge la batteria da eventuali danni dovuti a scaricamento completo).
Se la batteria è quasi scarica dovrà essere rica- ricata nuovamente. - Un sovraccarico prolungato dell'utensile ne provocherà lo spegnimento per sovratemperatura.
Lasciare raffreddare l'utensile o la batteria. - In caso di eccessiva intensità di corrente (ad es. a seguito di sovraccarico prolungato), l'uten- sile si arresta.
Spegnere l'utensile premendo il pulsante interruttore (7), estrarre la batteria, determinare la causa del problema ed eliminarla.
7.2 Impostazione della velocità di avanzamento
Impostare la velocità di avanzamento (8) agendo sull'apposita rotellina di regolazione.
7.3 Accensione e spegnimento
Accensione: premere il pulsante interruttore (7).
Spegnimento: rilasciare il pulsante interruttore (7).
Avvertenza: la cremagliera verrà leggermente ritirata in modo automatico, in modo da impedire lo sgocciolamento.
Premendo il pulsante interruttore ad intervalli ravvicinati (inferiori ad 1 secondo), il ritiro automatico non verrà eseguito. In tale modo è possibile dosare con precisione piccole quantità.
Avvertenza: se la cartuccia o il sacchetto in pellicola è vuota/-o, il motore si spegnerà automaticamente.
8. Accessori
Utilizzare solo pacchi di batterie ricaricabili e accessori originali Metabo.
Kit di trasformazione 400 ml, numero ordine: 6.30148
Composto da cremagliera corta (5) e tubo da 400 ml (3) per sostituzione.
Vedere pagina 2, fig. C.
- Svitare il tubo (3).
- Svitare la vite sul pomello della cremagliera (6) ed estrarre all'indietro il pomello (6) dalla cremagliera (5).
- Éstrarre in avanti la cremagliera dal carter motore.
- Svitare la vite e smontare dalla cremagliera i componenti da (12) a (14).
- Spingere dalla parte anteriore la cremagliera del kit di trasformazione.
- Innestare il pomello della cremagliera (6) ed avvitarlo saldamente con la vite.
- Montare i componenti da (12) a (14) sull'altra cremagliera ed avvitarli saldamente con la vite.
- Avvitare saldamente il tubo del kit di trasformazione.
Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo accessori.
9. Riparazione
Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da icisti specializzati.
Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.
10. Tutela dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di utensili fuori servizio, confezioni ed accessori.
Le batterie non andranno smaltite come rifiuti domestici. Consegnare le batterie difettose o usate al rivenditore Metabo.
Non gettare le batteria in acqua.
Solo per i Paesi UE: non smaltire gli elettroutensili con i rifiuti domestici. Secondo la Direttiva europea 2002/96/CE sugli apparecchi elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli elettroutensili usati andranno smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'elettroutensile. Proteggere i contatti dai cortocircuiti (ad es. isolandoli con nastro adesivo).
11. Dati tecnici
Spiegazioni relative ai dati riportati a pagina 3.
Con riserva di modifiche ai fini del miglioramento tecnologico.
U = tensione della batteria
v = v e l o c i t
F = forza di estrazione
m = peso (con la batteria più piccola)
Valori rilevati secondo EN 60745.
= corrente continua
I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).
Valori di emissione
Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli accessori, il carico effettivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza per l'utilizzatore, ad es. di carattere organizzativo.
Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 60745:
a_h =valore di emissione di vibrazione K_h,D =grado d'incertezza (vibrazioni)
Livello sonoro classe A tipico :
L_pA =livello di pressione acustica
L_WA = livello di potenza sonora
K_pA, K_WA = grado d'incertezza
Indossare protezioni acustiche.
Manual original
- Istruzioni per l'uso originali
- Dichiarazione di conformità
- Utilizzo conforme
- Avvertenze generali di sicurezza
- Sicurezza sul luogo di lavoro
- Sicurezza elettrica
- Sicurezza delle persone
- ITALIANOit
- Maneggio ed impiego accurato di utensili elettrici
- Maneggio ed impiego accurato di utensili a batteria
- Assistenza
- Avvertenze di sicurezza specifiche
- Trasporto del pacco di batterie ricaricabili agli ioni di litio:
- Panoramica generale
- Messa in funzione
- Batteria
- Inserimento dei sacchetti in pellicola
- Applicare la piastrina di estrazione per sacchetti in pellicola (13) come indicato
- Inserimento della cartuccia
- Rimuovere la piastrina di estrazione per sacchetti in pellicola (13) come indicato
- Utilizzo
- Sistema di monitoraggio multifunzionale
- Cause e soluzioni:
- Impostazione della velocità di avanzamento
- Accensione e spegnimento
- Accessori
- Kit di trasformazione 400 ml, numero ordine: 6.30148
- Riparazione
- Tutela dell'ambiente
- Dati tecnici
- Valori di emissione
- Manual original
Marca : METABO
Modello : KPA 10.8 600
Categoria : Pistola per colla a caldo
