GEBRUIKSAANWIJZING B 40 W Bp Dose Kärcher

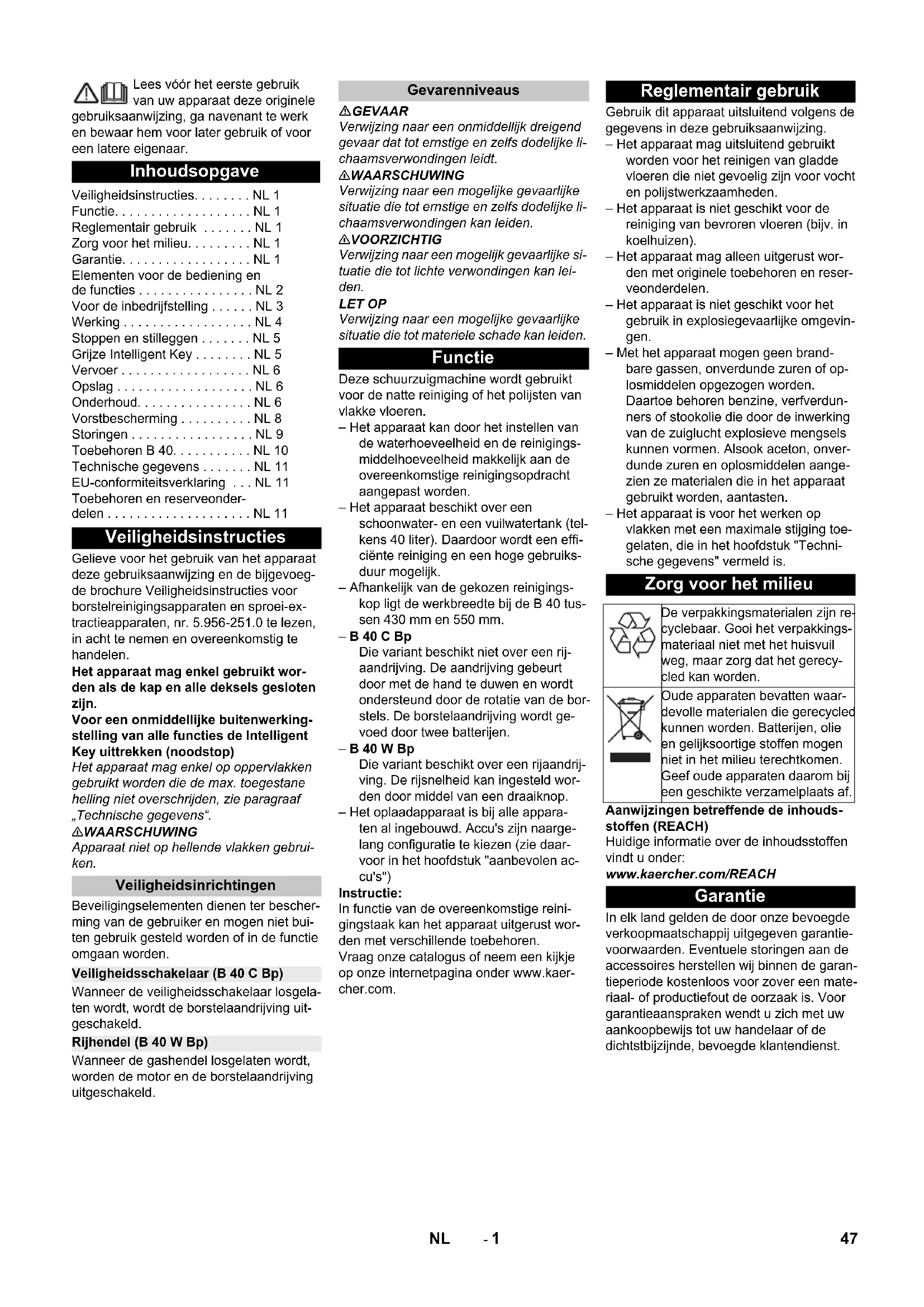

Chairman of the Board of Management Director Regulatory Affairs & Certification Accessori e ricambi 46 IT- 1 Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar. Gelieve voor het gebruik van het apparaat deze gebruiksaanwijzing en de bijgevoeg- de brochure Veiligheidsinstructies voor borstelreinigingsapparaten en sproei-ex- tractieapparaten, nr. 5.956-251.0 te lezen, in acht te nemen en overeenkomstig te handelen. Het apparaat mag enkel gebruikt wor- den als de kap en alle deksels gesloten zijn. Voor een onmiddellijke buitenwerking- stelling van alle functies de Intelligent Key uittrekken (noodstop) Het apparaat mag enkel op oppervlakken gebruikt worden die de max. toegestane helling niet overschrijden, zie paragraaf „Technische gegevens“. 몇 WAARSCHUWING Apparaat niet op hellende vlakken gebrui- ken. Beveiligingselementen dienen ter bescher- ming van de gebruiker en mogen niet bui- ten gebruik gesteld worden of in de functie omgaan worden. Wanneer de veiligheidsschakelaar losgela- ten wordt, wordt de borstelaandrijving uit- geschakeld. Wanneer de gashendel losgelaten wordt, worden de motor en de borstelaandrijving uitgeschakeld. GEVAAR Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke li- chaamsverwondingen leidt. 몇 WAARSCHUWING Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke li- chaamsverwondingen kan leiden. 몇 VOORZICHTIG Verwijzing naar een mogelijk gevaarlijke si- tuatie die tot lichte verwondingen kan lei- den. LET OP Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden. Deze schuurzuigmachine wordt gebruikt voor de natte reiniging of het polijsten van vlakke vloeren. – Het apparaat kan door het instellen van de waterhoeveelheid en de reinigings- middelhoeveelheid makkelijk aan de overeenkomstige reinigingsopdracht aangepast worden. – Het apparaat beschikt over een schoonwater- en een vuilwatertank (tel- kens 40 liter). Daardoor wordt een effi- ciënte reiniging en een hoge gebruiks- duur mogelijk. – Afhankelijk van de gekozen reinigings- kop ligt de werkbreedte bij de B 40 tus- sen 430 mm en 550 mm. – B 40 C Bp Die variant beschikt niet over een rij- aandrijving. De aandrijving gebeurt door met de hand te duwen en wordt ondersteund door de rotatie van de bor- stels. De borstelaandrijving wordt ge- voed door twee batterijen. – B 40 W Bp Die variant beschikt over een rijaandrij- ving. De rijsnelheid kan ingesteld wor- den door middel van een draaiknop. – Het oplaadapparaat is bij alle appara- ten al ingebouwd. Accu's zijn naarge- lang configuratie te kiezen (zie daar- voor in het hoofdstuk "aanbevolen ac- cu's") Instructie: In functie van de overeenkomstige reini- gingstaak kan het apparaat uitgerust wor- den met verschillende toebehoren. Vraag onze catalogus of neem een kijkje op onze internetpagina onder www.kaer- cher.com. Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing. – Het apparaat mag uitsluitend gebruikt worden voor het reinigen van gladde vloeren die niet gevoelig zijn voor vocht en polijstwerkzaamheden. – Het apparaat is niet geschikt voor de reiniging van bevroren vloeren (bijv. in koelhuizen). – Het apparaat mag alleen uitgerust wor- den met originele toebehoren en reser- veonderdelen. – Het apparaat is niet geschikt voor het gebruik in explosiegevaarlijke omgevin- gen. – Met het apparaat mogen geen brand- bare gassen, onverdunde zuren of op- losmiddelen opgezogen worden. Daartoe behoren benzine, verfverdun- ners of stookolie die door de inwerking van de zuiglucht explosieve mengsels kunnen vormen. Alsook aceton, onver- dunde zuren en oplosmiddelen aange- zien ze materialen die in het apparaat gebruikt worden, aantasten. – Het apparaat is voor het werken op vlakken met een maximale stijging toe- gelaten, die in het hoofdstuk "Techni- sche gegevens" vermeld is. Aanwijzingen betreffende de inhouds- stoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH In elk land gelden de door onze bevoegde verkoopmaatschappij uitgegeven garantie- voorwaarden. Eventuele storingen aan de accessoires herstellen wij binnen de garan- tieperiode kostenloos voor zover een mate- riaal- of productiefout de oorzaak is. Voor garantieaanspraken wendt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst. Inhoudsopgave Veiligheidsinstructies. . . . . . . . NL 1 Functie. . . . . . . . . . . . . . . . . . . NL 1 Reglementair gebruik . . . . . . . NL 1 Zorg voor het milieu. . . . . . . . . NL 1 Garantie. . . . . . . . . . . . . . . . . . NL 1 Elementen voor de bediening en de functies . . . . . . . . . . . . . . . . NL 2 Voor de inbedrijfstelling . . . . . . NL 3 Werking . . . . . . . . . . . . . . . . . . NL 4 Stoppen en stilleggen . . . . . . . NL 5 Grijze Intelligent Key . . . . . . . . NL 5 Vervoer . . . . . . . . . . . . . . . . . . NL 6 Opslag . . . . . . . . . . . . . . . . . . . NL 6 Onderhoud. . . . . . . . . . . . . . . . NL 6 Vorstbescherming . . . . . . . . . . NL 8 Storingen . . . . . . . . . . . . . . . . . NL 9 Toebehoren B 40. . . . . . . . . . . NL 10 Technische gegevens . . . . . . . NL 11 EU-conformiteitsverklaring . . . NL 11 Toebehoren en reserveonder- delen . . . . . . . . . . . . . . . . . . . . NL 11 Veiligheidsinstructies Veiligheidsinrichtingen Veiligheidsschakelaar (B 40 C Bp) Rijhendel (B 40 W Bp) Gevarenniveaus Functie Reglementair gebruik Zorg voor het milieu De verpakkingsmaterialen zijn re- cyclebaar. Gooi het verpakkings- materiaal niet met het huisvuil weg, maar zorg dat het gerecy- cled kan worden. Oude apparaten bevatten waar- devolle materialen die gerecycled kunnen worden. Batterijen, olie en gelijksoortige stoffen mogen niet in het milieu terechtkomen. Geef oude apparaten daarom bij een geschikte verzamelplaats af. Garantie 47NL- 2 1 Hendel omlaag zetten zuigbalk 2 Deksel reservoir vuil water 3 Steunrail voor Homebase 4 Pluizenzeef 5 Vuilwatertank spoelsysteem (optie) 6 Flexibele afsluiting spoelsysteem (op- tie) 7 Vergrendeling vuilwatertank 8 Vlotter 9 Duwbeugel 10 Grofvuilfilter 11 Vuilwaterreservoir 12 Vulopening verswaterreservoir 13 Zuigslang reinigingsmiddel (alleen bij variant DOSE) 14 Reinigingsmiddelfles (alleen bij variant DOSE) 15 Afsluiting verswatertank met filter 16 Houder reinigingsmiddelfles 17 Schoonwaterreservoir 18 Vergrendeling van het reservoir extra beveiligd met plaat en schroef 19 Reinigingskop (Afbeelding symbolisch)

20 Borstelwalsen (BR-variant), schijfbor- stels (BD-variant) * 21 Lade voor grof vuil (alleen BR) 22 Accupoolzekering 23 Accu * 24 Peilindicatie schoon water 25 Pedaal voor het omhoog / omlaag zet- ten van de reinigingskop 26 Draaiende handgreep voor het schuin zetten van de zuigbalk 27 Vleugelmoeren voor het bevestigen van de zuigbalk 28 Zuigslang 29 Zuigbalk * 30 Aansluitkabel voor oplaadapparaat 31 Vulautomatiek verswatertank (optie) 32 Regelknop waterhoeveelheid 33 Rijhendel (B 40 W Bp) Veiligheidsschakelaar (B 40 C Bp) 34 Bedieningspaneel 35 Bergruimte voor reinigingsset "Home- base Box" 36 Kabelhaak 37 Aftapslang vuil water met doseerinrich- ting

• niet in leveringspakket – Bedieningselementen voor het reini- gingsproces zijn geel. – Bedieningselementen voor het onder- houd en de service zijn lichtgrijs. Elementen voor de bediening en de functies Kleurmarkering 48 NL- 3 1 Draaiknop "Rijsnelheid" (enkel B 40 W) 2 Intelligent Key geel - Bedieningspost grijs - Voorwerker 3 Display 4 Programmakeuzeschakelaar 5 Infotoets 1 OFF Apparaat is uitgeschakeld. 2 Transport-modus (enkel B 40 W) Naar gebruiksplaats rijden. 3 Eco-modus Vloer nat reinigen (met gereduceerd borsteltoerental) en vuilwater opzuigen (met gereduceerde zuigcapaciteit). 4 Normale modus Vloer met nat reinigen en vuil water op- zuigen. 5 Intensieve modus Vloer nat reinigen en reinigingsmiddel laten inwerken. 6 Zuig-modus Vuil opzuigen. 7 Polijst-modus Vloer zonder vloeistof polijsten. Vóór inbedrijfstelling moet de schijfborstel gemonteerd worden (zie „Onderhouds- werkzaamheden“). De borstels zijn gemonteerd. Batterijen inbouwen (zie „Onderhoud en in- standhouding / Batterijen aanbrengen en aansluiten“). Voor de eerste inbedrijfstelling, na een ser- vice-reset of bij de overschakeling op een ander batterijtype moet de laadkarakteris- tiek zeker ingesteld worden. Grijze Intelligent Key gebruiken. Laadkarakteristiek instellen (zie hoofd- stuk „Grijze Intelligent Key/Laadkarak- teristiek instellen“). Wij bevelen het gebruik van onze batterijen aan zoela vermeld in het hoofdstuk „Onder- houd en instandhouding / Aanbevolen bat- terijen“. Instructie: Bij het gebruik van andere batterijen (bv. van andere fabrikanten) moet de beveili- ging tegen volledige ontlading voor de overeenkomstige batterij opnieuw inge- steld worden. Instructie: Het apparaat beschikt over een beveiliging tegen volledige ontlading, d. b. dat, wan- neer de nog toegestane minimale capaci- teit bereikt wordt, de borstelmotor en de turbine uitgeschakeld worden. Apparaat onmiddellijk naar het oplaad- apparaat brengen en bergop rijden ver- mijden. GEVAAR Verwondingsgevaar door elektrische schok Neem de netspanning en de zekering op het typeplaatje van het apparaat in acht. Oplaadapparaat alleen in een droge omge- ving met voldoende verluchting gebruiken! – De oplaadtijd bedraagt gemiddeld ca. 10-15 uren. – Het ingebouwde oplaadapparaat is elektronisch geregeld en geschikt voor alle aanbevolen batterijen, het beëindi- gr zelf het laadproces. – De ingebouwde batterij wordt bij het op- laden op het display weergegeven; in- dien dat niet het geval is, moet de laad- karakteristiek geselecteerd worden (zie „Laadkarakteristiek instellen“). – Het apparaat kan tijdens het laadpro- ces niet gebruikt worden. Instructie betreffende de eerste opla- ding Bij de eerste oplading herkent de besturing nog niet welk batterijtype ingebouwd is. Laad de batterij op tot het display Volledig opgeladen weergeeft 몇 GEVAAR Explosiegevaar! Voor het opladen van onderhoudsarme batterijen moet de tank naar boven ge- zwenkt worden (zie hoofdstuk „Batterij aan- brengen en aansluiten“). Op die manier wordt vermeden dat tijdens het laadproces gevaarlijke gassen onder de tank ontstaan. Het is echter verboden om elke vorm van reiniging met water uit te voeren terwijl de watertank naar boven is gezwenkt. Bij het opladen van onderhoudsvrije bat- terijen valt het omhoogzwenken van de watertank weg. Stekker aan de aansluitkabel in stop- contact steken. Het laadproces begint. Instructie: De geselecteerde batterij wordt bij het laden weergegeven. Opladen tot het display Volledig opge- laden weergeeft. 몇 WAARSCHUWING Gevaar voor invreten! – Navullen van water in de ontladen toe- stand van de accu kan leiden tot het vrijkomen van zuren. – Bij de omgang met accuzuur een veilig- heidsbril dragen en de voorschriften in acht nemen om verwondingen en de beschadiging van kledij te vermijden. – Eventuele zuurspatten op huid of kledij onmiddellijk met overvloedig water uit- spoelen. LET OP Gevaar voor beschadiging! – Voor het navullen van de batterijen al- leen gedestilleerd of gedemineraliseerd water (EN 50272-T3) gebruiken. – Geen vreemde toevoegingsstoffen (zo- genoemde verbeteringsmiddelen) ge- bruiken, anders vervalt elke garantie. – Vervang batterijen enkel door batterijen van hetzelfde type. Zoniet moet de laadkarakteristiek door de klantenser- vice opnieuw ingesteld worden. Bedieningspaneel Programmakeuzeschakelaar Voor de inbedrijfstelling Borstels monteren BD variant BR variant Accu's inbouwen Laadkarakteristiek instellen Gebruik van batterijen van een andere fabrikant Accu laden Laadproces Onderhoudsarme accu's (natte accu's) 49NL- 4 Zuigbalk zodanig in de ophanging plaatsen dat de vormplaat boven de op- hanging ligt. Vleugelmoeren aanspannen. Zuigslang plaatsen. GEVAAR Gevaar voor letsel. Voor een directe bui- tengebruikstelling van alle functies de Intel- ligent Key aftrekken. Accu's plaatsen en aansluiten (zie „Voor inbedrijfstelling“). Lange zijplanken van de verpakking te- gen het pallet leggen en zo een los- plank maken. Losplank met nagels aan het pallet be- vestigen. Korte planken ter ondersteuning onder de losplank leggen. Houten latten voor de wielen verwijde- ren. Reinigingskop optillen, daartoe pedaal naar beneden duwen. Bij R-reinigingskop de kartonnen ver- pakking verwijderen. Schuif het apparaat van de pallet over de helling naar beneden. Intelligent Key insteken. Programmakeuzeschakelaar op trans- portmodus draaien. Rijhendel bedienen en apparaat lang- zaam van het platform rijden. Intelligent Key aftrekken. GEVAAR Verwondingsgevaar Pedaal voor het optil- len/neerlaten van de reinigingskop altijd maar met één voet indrukken. De andere voet moet stevig en veilig op de grond blij- ven staan. Bij gevaar de veiligheidsschakelaar/rijhen- del loslaten. LET OP Beschadigingsgevaar Om achteruit te rij- den, moet de zuigbalk opgetild worden. Instructie: Het apparaat is zodanig opgebouwd dat de reinigingskop rechts uitsteekt. Dat maakt overzichtelijk wwrken dicht bij de rand mo- gelijk. Intelligent Key insteken. Snelheid op de draaiknop Rijsnelheid kiezen. Programmakeuzeschakelaar in stand Transportmodus zetten. Apparaat rijden. Vooruit: Rijhendel naar voren duwen. Achteruit: Rijhendel naar achteren duwen. Instructie: Het apparaat beweegt pas als de rijhendel 15° bewogen wordt. Apparaat stoppen: rijhendel loslaten. Sluiting schoonwatertank openen. Schoon water (max. 50 °C) vullen tot de onderkant van de vulopening. Sluiting schoonwatertank sluiten. Met vulautomatiek verswatertank (optie) Slang met de vulautomaat verbinden en watertoevoer (max. 50 °C, max. 5 bar) openen. Apparaat in de gaten houden, de vulau- tomaat onderbreekt de watertoevoer, wanneer de tank vol is. Watertoevoer dichtdraaien en slang weer van het apparaat nemen. 몇 WAARSCHUWING Beschadigingsgevaar. Gebruik uitsluitend aanbevolen reinigingsmiddelen. Bij gebruik van andere reinigingsmiddelen draagt de exploitant het verhoogde risico wat betreft de bedrijfsveiligheid en het ongevalgevaar. Gebruik enkel reinigingsmiddelen die vrij zijn van oplosmiddelen, zout- en fluorzuut. Veiligheidsinstructies op de reinigingsmid- delen in acht nemen. Instructie: Gebruik geen sterk schuimende reinigings- middelen. Aan het schoon water wordt op de weg naar de reinigingskop door een doseerap- paraat reinigingsmiddel toegevoegd. Instructie: Met de doseerinrichting kan maximum 3% reinigingsmiddel gedoseerd worden. Bij een hogere dosering moet het reinigings- middel in het schoonwaterreservoir gego- ten worden. Fles met reinigingsmiddel in de houder plaatsen. Dop van de fles losdraaien. Zuigslang van het doseerapparaat in de fles steken. Instructie: Bij lege schoonwatertank wordt de dose- ring van het reinigingsmiddel stopgezet. De reinigingskop werkt zonder vloeistoftoe- voer verder. Reinigingsmiddel in het schoonwaterre- servoir vullen. A Instellen van waterhoeveelheid in functie van de vervuiling van de vloer- bedekking aan de regelknop. Instructie: Voer de eerste reinigingspogingen met een kleine waterhoeveelheid uit. Vergroot de waterhoeveelheid stapsgewijs tot het ge- wenste reinigingsresultaat bereikt is. De reinigingsmiddelpomp van de doseerin- richting werkt pas vanaf een minimum-wa- terhoeveelheid. Voor de verbetering van het zuigresultaat op stenen ondergronden kan de zuigbalk tot 5° schuine stand verdraaid worden. Vleugelschroeven loszetten. Zuigbalk draaien. Zuigbalk monteren Afladen B 40 C Bp B 40 W Bp Werking Rijden met motorondersteuning (alleen B 40 W Bp) Bedrijfsstoffen vullen Schoon water Reinigingsmiddel Gebruik Reinigings- middel Onderhoudsreiniging van alle waterbestendige vloe- ren RM 746 RM 780 Onderhoudsreiniging van blinkende oppervlakken (bijv. Granit) RM 755 es Onderhoudsreiniging en ba- sisreiniging van industriële vloeren RM 69 ASF Onderhoudsreiniging en ba- sisreiniging van fijne stenen tegels RM 753 Onderhoudsreiniging van stenen in de sanitaire sector RM 751 Reiniging en ontsmetting in de sanitaire sector RM 732 Reiniging van alle alkalibe- stendige vloeren (bijv. PVC) RM 752 Reiniging van linoleumvloe- ren RM 754 Variant met doseerinrichting DOSE (optie) Varianten zonder doseerinrichting Waterhoeveelheid instellen Zuigbalk instellen Schuine stand 50 NL- 5 Vleugelmoeren aandraaien. Bij onvoldoende afzuigresultaat kan de hel- ling van de rechte zuigbalk veranderd wor- den. Draaiende handgreep voor het schuin zetten van de zuigbalk verzetten. In het apparaat zijn de parameters voor de verschillende reinigingsprogramma's voor- af ingesteld. In functie van de autorisatie van de gele In- telligent Key kunnen afzonderlijke parame- ters gewijzigd worden. Wanneer parameters voorgoed veranderd moeten worden, moet voor het instellen een grijze Intelligent Key gebruikt worden. Het instellen is in het hoofdstuk "Grijze In- telligent Key" beschreven. Instructie: Bijna alle displayteksten voor het instellen van de parameters spreken voor zich. De enige uitzondering is de parameter FACT: – Fine Clean: laag borsteltoerental voor de verwijdering van cementsluier op steengoed. – Whisper Clean: gemiddeld borsteltoe- rental voor de onderhoudsreiniging met een lager geluidsniveau. – Power Clean: hoog borsteltoerental voor het polijsten, kristalliseren en ve- gen. Programmakeuzeschakelaar op het ge- wenste reinigingsprogramma draaien. De infoknop draaien totdat de gewens- te parameter getoond wordt. Infotoets indrukken – de ingestelde waarde knippert. Gewenste waarde door draaien van de Infoknop instellen. Veranderde instelling door indrukken van de Infobutton bevestigen of wach- ten tot de ingestelde waarde na 10 se- conden automatisch overgenomen wordt. LET OP Beschadigingsgevaar voor vloerbedekking Gebruik het apparaat niet ter plaatse. Programmakeuzeschakelaar op het ge- wenste reinigingsprogramma draaien. Pedaal voor het laten zakken van de reinigingskop wat naar beneden druk- ken, dan naar links bewegen. Daardoor wordt het pedaal ontgrendeld. Pedaal langzaam op laten komen. De reinigingskop wordt neergelaten. Instructie: Bij een machinestop en overbelasting blijft de borstelmotor staan. Hendel eruit trekken en naar beneden drukken; de zuigbalk gaat naar bene- den. Instructie: Om betegelde vloeren te reinigen moet de rechte zuigbalk zodanig ingesteld worden dat niet in een rechte hoek ten opzichte van de voegen wordt gereinigd. Ter verbetering van het afzuigresultaat kunnen de schuine stand en de helling van de zuigbalk ingesteld worden (zie „Zuigbalk instellen“). Wanneer het vuilwaterreservoir vol is, sluit de vlotter de zuigopening en draait de zuigturbine met een verhoogd toerental. In dat geval het zuigen uitschakelen en het vuilwaterreservoir leegmaken. Snelheid verlagen: Knop in de richting "–" draaien. Snelheid verhogen: Knop in de richting "+" draaien. Regelknop voor het instellen van de waterhoeveelheid sluiten. Gashendel/veiligheidsschakelaar losla- ten. Programmakeuzeschakelaar op zuigen zetten. Reinigingskop omhoog zetten. Kort vooruit rijden en restwaterhoeveel- heid afzuigen. Zuigbalk omhoog zetten. De zuigturbine loopt nog 10 seconden na om restwater uit zuigbalk en zuig- slang af te zuigen. Intelligent Key aftrekken. Indien nodig de accu opladen. 몇 WAARSCHUWING Lokale voorschriften inzake de behande- ling van afvalwater in acht nemen. Aftapslang uit de houder nemen en in een geschikt reservoir laten zakken. Doseerapparaat samenduwen of knik- ken. Deksel van het doseerapparaat ope- nen. Vuilwater aflaten - door samenduwen of knikken de waterhoeveelheid regelen. Vuilwatertank met zuiver water uitspoe- len of met het vuilwatertankspoelsy- steem (optie) reinigen. Voor snelle lediging het deksel volledig verwijderen. Voor het uitspoelen van de verswater- tank deksel helemaal afnemen en filter verswater eruit nemen. Intelligent Key insteken. Gewenste functie door draaien van de infoknop kiezen. De afzonderlijke functies zijn in het volgen- de beschreven. In dit menu-item worden de rechten voor gele Intelligent Keys vrijgegeven. Tijdens de aanduiding "Sleutelmenu >>" op de infoknop drukken. Grijze Intelligent Key aftrekken en in de te programmeren gele Intelligent Key steken. Te veranderen menu-item door draaien van de infoknop kiezen. Infoknop indrukken. Instelling van het menu-item door draai- en van de infoknop kiezen. Instelling door drukken op het menu- item bevestigen. Volgende, te veranderen menu-item door draaien van de infoknop kiezen. Voor het opslaan van de rechten menu "Instellingen opslaan" door draaien van de infoknop oproepen en op infoknop drukken. Voor het verlaten "Menu verlaten" door draaien van de infoknop oproepen en op infoknop drukken. Helling Parameters instellen Met gele Intelligent Key Reinigen Reinigingskop laten zakken Zuigbalk neerlaten Aandrijfsnelheid instellen (alleen BD- reinigingskop) Stoppen en stilleggen Vuil water aflaten Vers water aflaten Grijze Intelligent Key Sleutelmenu >> 51NL- 6 Parameters, die met de grijze Intelligent Key ingesteld worden, blijven behouden, totdat een andere instelling gekozen wordt. Programmakeuzeschakelaar op het ge- wenste reinigingsprogramma draaien. Infoknop draaien totdat "Cleaning App >>" getoond wordt. Op infoknop drukken - de eerste instel- bare parameter wordt getoond. Infotoets indrukken – de ingestelde waarde knippert. Gewenste waarde door draaien van de Infoknop instellen. Veranderde instelling door indrukken van de Infobutton bevestigen of wach- ten tot de ingestelde waarde na 10 se- conden automatisch overgenomen wordt. Volgende parameter door draaien van de infoknop kiezen. Na verandering van alle gewenste pa- rameters infoknop draaien totdat "Menu verlaten" getoond wordt. Op infoknop druk - het menu wordt ver- laten. Infotoets indrukken – de ingestelde waarde knippert. Gewenste taal door draaien van de In- foknop instellen. Veranderde instelling door indrukken van de Infobutton bevestigen of wach- ten tot de ingestelde waarde na 10 se- conden automatisch overgenomen wordt. Nalooptijd van de borstels instellen. Instelling zoals "Taal instellen". Infotoets draaien tot de functie Batterij- menu weergegeven wordt. Infotoets indrukken – Laadkarakteris- tiek overeenkomstig de ingebouwde batterijen selecteren. Instructie: De instelling van de laadka- rakteristiek mag enkel plaatsvinden na overleg met de Kärcher-klantenservice. In het bijzonder wanneer de batterij niet in het menu vermeld is. Veranderde instelling door indrukken van de Infobutton bevestigen of wach- ten tot de ingestelde waarde na 10 se- conden automatisch overgenomen wordt. Terug naar de basisinstelling gaan. GEVAAR Verwondingsgevaar! Het apparaat mag voor laden en lossen enkel gebruikt worden op stijgingen tot een maximumwaarde (zie "Technische gegevens"). Rijd langzaam. 몇 VOORZICHTIG Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht. Reinigingskop omhoog zetten om be- schadiging van de borstels te vermij- den. Borstel eruitnemen om beschadiging van de borstel te vermijden. Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen. 몇 VOORZICHTIG Gevaar voor lichamelijk letsel en beschadi- ging! Let op het gewicht van het apparaat bij opslag. Het apparaat mag alleen binnen worden opgeborgen. GEVAAR Verwondingsgevaar! Verwijder vóór alle werkzaamheden aan het apparaat de Intel- ligent Key en trek de netstekker van het op- laadapparaat uit. Vuilwater en resterend schoon water aflaten en verwijderen. Aanbevolen reinigingswerkzaamheden worden na bepaalde reinigingsintervallen op het display weergegeven. Wanneer de overeenkomstige weerga- ve verschijnt, onderhoudswerkzaam- heid uitvoeren. Infotoets indrukken, de weergave wordt gereset. Na vooropgestelde tijdsinter- vallen verschijnt de weergave opnieuw. Instructie: Een service-reset zet ook alle onderhoudsintervallen terug. LET OP Beschadigingsgevaar. Spuit het apparaat niet met water schoon en gebruik geen agressieve reinigingsmiddelen. Vuil water aflaten. Vuilwatertank met zuiver water uitspoe- len of met het vuilwatertankspoelsy- steem (optie) reinigen. Grofvuilfilter uit de vuilwatertank nemen en reinigen. Apparaat aan de buitenkant met een vochtige, in mild zeepsop gedrenkte doek reinigen. Pluizenzeef controleren, indien nodig reinigen. Alleen BR variant: lade voor grof vuil verwijderen en leegmaken. Alleen BR variant: Waterverdeelgoot reinigen (zie "Onderhoudswerkzaam- heden"). Zuiglippen en schraaplippen reinigen, op slijtage controleren en indien nodig vervangen. Borstels op slijtage controleren, indien nodig vervangen. Sluiting van vuilwatertank naar binnen drukken en deksel van de vuilwatertank zo sluiten, dat een kier voor het drogen open blijft. Batterij laden: Als de ladingstoestand minder is dan 50%, de batterij volledig en zonder on- derbrekingen opladen. Als de ladingstoestand meer is dan 50%, de batterij alleen opladen wan- neer u bij het volgende gebruik de vol- ledige bedrijfsduur nodig hebt. Bij regelmatig gebruik de batterij min- stens een keer per week volledig en zonder onderbreking opladen. Accupolen op roest controleren, zo no- dig afborstelen. Erop letten dat de ver- bindingskabels goed vast zitten. Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid contro- leren, indien nodig vervangen. Bij niet-onderhoudsvrije accu's, zuur- dichtheid van de cellen controleren. Borsteltunnel reinigen (alleen BR vari- ant). Bij een langere stilstandtijd het appa- raat alleen met volledig opgeladen bat- terijen afzetten. Minstens een keer per maand de batterij opnieuw volledig op- laden. Voorgeschreven inspectie door klan- tendienst laten uitvoeren. Vuil water aflaten, zie paragraaf „Vuil water aflaten“. Deksel vuilwatertank openen. Flexibele sluiting van het spoelsysteem aftrekken. Waterslang met het spoelsysteem ver- binden. Cleaning App >> Taal instellen Naloop van borstels Laadkarakteristiek instellen LOAD DEFAULT Vervoer Opslag Onderhoud Onderhoudsschema Onderhoudsintervallen Displayweergave Weergave al- les Zuigbalk reinigen 20 uren Pluizenzeef reinigen 20 uren Waterfilter reinigen 50 uren Zuiglippen controleren 100 uren Borstels controleren 100 uren Service-reset 200 uren Na elk bedrijf Wekelijks Maandelijks Jaarlijks Onderhoudswerkzaamheden Vuilwatertankspoelsysteem (optie) 52 NL- 7 Deksel vuilwaterreservoir sluiten tot het op de flexibele sluiting ligt. Watertoevoer openen en het vuilwater- reservoir gedurende ca. 30 seconden spoelen. Zo nodig het spoelen 2 tot 3 keer herha- len. Watertoevoer dichtdraaien en slang weer van het apparaat nemen. Flexibele sluiting opnieuw op de aan- sluiting steken. Deksel van het vuilwa- terreservoir om te drogen een beetje open laten. 1 Slijtagemarkering 2 Zuiglip De zuiglippen moeten verwisseld of ge- keerd worden, wanneer ze tot de slijtage- markering versleten zijn. Zuigbalk wegnemen. Stergrepen er uit schroeven. Kunststofonderdelen verwijderen. Zuiglippen verwijderen. Nieuwe of gekeerde zuiglippen inschui- ven. Kunststofonderdelen opschuiven. Stergrepen inschroeven en vastdraai- en. Rubberlijst verwijderen en goot met een doek reinigen. Na de reiniging de rub- berlijst gelijkmatig opnieuw aanduwen. Reinigingskop omhoog zetten. 1 Ontgrendelingsknop lagerdeksel 2 Borstel 3 Drukknop Op ontgrendelingsknop lagerdeksel drukken. Lagerdeksel wegzwenken. Borstelrollen uittrekken. Instructie: Be borstelwalsen vervan- gen wanneer de lengte van de borstel- haren 10 mm heeft bereikt. Nieuwe borstelwalsen aanbrengen. Lagerdeksel terugzwenken en aan de drukknop toedrukken. Reinigingskop omhoog zetten. Pedaal borstelvervanging over de weerstand naar beneden duwen. Schijfborstel zijdelings onder de reini- gingskop eruit trekken. Nieuwe schijfborstel onder de reini- gingskop houden, naar boven duwen en laten vastklikken. Apparaat ca. 2 m naar voren schuiven, opdat de zwenkwielen naar achteren wijzen. Pedaal voor het laten zakken van de reinigingskop wat naar beneden druk- ken, dan naar links bewegen. Daardoor wordt het pedaal ontgrendeld. Pedaal langzaam op laten komen. Hefarm van de reinigingskop gaat naar beneden. De reservoirs voor schoon en vuil water leegmaken. Vergrendeling van het reservoir loszet- ten en reservoir naar boven zwenken. 1 Veerelement 2 Borgpen 3 Afdekking klemmenkast 4 Pal sluitpen Reinigingskop in het midden voor het apparaat leggen. Afdekking van de klemmenkast afne- men. Stroomtoevoerkabel van de reinigings- kop verbinden met het apparaat. Afdekking van de klemmenkast aan- brengen. Slangkoppeling aan de reinigingskop verbinden met de slang aan het appa- raat. 1 Veerelement 2 Duwbeugel Schuifbeugel in de opening van de rei- nigingskop schuiven.

Veerelementen naar omlaag schuiven en vastklikken. Hefarm van de reinigingskop op de op- name aan de bovenkant van de reini- gingskop uitrichten. Sluitpen insteken en vastklikken. Reinigingskop instellen: met de stel- schroef op de gewenste stand instellen. Watertank helemaal naar beneden zwenken, vergrendeling controleren. De uitbouw gebeurt in de omgekeerde volgorde van de inbouw. 몇 VOORZICHTIG Bij de uitbouw van de reinigingskop kan de stand van de machine instabiel worden, let- ten op een veilige stand. Beveilig het apparaat achteraan om het zo tegen kantelgevaar te beschermen. Zuiglippen vervangen of draaien Waterverdeelgoot reinigen Borstelwalsen vervangen Schijfborstel vervangen Reinigingskop inbouwen

Reinigingskop demonteren 53NL- 8 Let bij de omgang met accu's absoluut op de volgende waarschuwingstip: GEVAAR Explosiegevaar Leg geen gereedschap e.d. op de batterij, d.b. op eindpolen en ver- bindingsstrips. Verwondingsgevaar. Wonden nooit in con- tact brengen met lood. Na het werk aan ac- cu's altijd de handen reinigen.

• Apparaat heeft 2 batterijen nodig

Volledige set (24 V/105 Ah) incl. aansluit- kabel bestel-nr. 4.035-449.0

Volledige set (24 V/70 Ah) incl. aansluit- kabel bestel-nr. 4.035-447.0

Volledige set (24 V/80 Ah) incl. aansluit- kabel bestel-nr. 4.035-450.0 Apparaat ca. 2 m naar voren schuiven, opdat de zwenkwielen naar achteren wijzen. Reinigingskop aflaten. De reservoirs voor schoon en vuil water leegmaken. Vergrendeling van het reservoir loszet- ten en reservoir naar boven zwenken. Batterijen naar de reinigingskop toe vlak in de kuip zetten, ter beveiliging de bijgevoegde borgspieën op de bodem aanbrengen. 몇 VOORZICHTIG Bij de uit- en inbouw van de batterijen kan de stand van de machine instabiel worden, letten op een veilige stand. Meegeleverde aansluitingskabels aan de nog vrije accupool (+) en (-) vast- klemmen. Polen met de bijgevoegde verbindings- kabels verbinden. LET OP Op juiste polariteit letten. Inbouwschets voor 2 batterijen Watertank helemaal naar beneden zwenken, vergrendeling controleren. Instructie: Voor inbedrijfneming van het apparaat ac- cu's opladen. Zie daartoe in paragraaf „Batterijen opla- den“. 몇 VOORZICHTIG Gevaar voor beschadigingen door omkie- pend apparaat, accu's alleen uitbouwen, wanneer aan het apparaat een reinigings- kop aangebracht is. Intelligent Key aftrekken. Apparaat ca. 2 m naar voren schuiven, opdat de zwenkwielen naar achteren wijzen. Reinigingskop aflaten. Vergrendeling van het reservoir loszet- ten en reservoir naar boven zwenken. Kabel van de minpool van de batterij losmaken. Resterende kabels van de batterijen af- halen. Borgspieën of schuimstofdelen verwij- deren. Batterijen eruit nemen. 몇 VOORZICHTIG Bij de uit- en inbouw van de batterijen kan de stand van de machine instabiel worden, letten op een veilige stand. Verbruikte batterijen conform de gel- dende bepaleingen verwijderen. Ter verzekering van een betrouwbare wer- king van het apparaat kunt u met het be- voegde Kärcher-verkoopkantoor een on- derhoudscontract afsluiten. Bij kans op vorst: De reservoirs voor schoon en vuil water leegmaken. Apparaat in een vorstvrije ruimte plaat- sen. Accu's Aanwijzingen op de accu, in de ge- bruiksaanwijzing en in de voertuigge- bruiksaanwijzing naleven Oogbescherming dragen Kinderen uit de buurt houden van zu- ren en accu's Ontploffingsgevaar Vuur, vonken, open licht en roken verboden Pas op voor bijtende vloeistoffen Eerste hulp Waarschuwingstekst Afvalverwerking Accu niet in vuilnisbak gooien Aanbevolen batterijen B 40 Bestel-nr. Beschrijving 6.654-141.0

105 Ah - onder- houdsvrij 12 V* 6.654-093.0

70 Ah - onderhouds- vrij 12 V* 6.654-097.0

80 Ah - onderhouds- arm 12 V* Accu plaatsen en aansluiten Batterijen demonteren Onderhoudscontract Vorstbescherming 54 NL- 9 GEVAAR Verwondingsgevaar! Verwijder vóór alle werkzaamheden aan het apparaat de Intel- ligent Key en trek de netstekker van het op- laadapparaat uit. Vuilwater en resterend schoon water aflaten en verwijderen. Toont het display andere storingsmeldin- gen of kan de storing niet opgeheven wor- den: Intelligent Key aftrekken. 10 seconden wachten. Intelligent Key insteken. Wanneer de storing nog steeds op- treedt, de klantendienst bellen. Storingen Storingen met weergave op het display Displayweergave Oplossing ERR_I_BÜRSTE_049 Controleren of vreemde voorwerpen de borstels blokkeren, indien nodig vreemde voorwerpen verwijderen. ERR_I_TURB_050 Zuigturbine op vervuiling controleren, eventueel reinigen. ERR_U_BATT_001 Accu controleren, indien nodig opladen. Storingen zonder weergave op het display Storing Oplossing Apparaat wil niet star- ten. Stand-by Apparaat uitschakelen en Intelligent Key opnieuw insteken. Programmakeuzeschakelaar instellen op het gewenste programma. Accu controleren, indien nodig opladen. Controleren of de batterijpolen aangesloten zijn. Onvoldoende waterhoe- veelheid Peil van het schone water controleren, indien nodig reservoir bijvullen. Waterhoeveelheid op de regelknop Waterhoeveelheid verhogen. Sluiting verswatertank afschroeven. Filter verswater eruit nemen en reinigen. Filter aanbrengen en sluiting vast- schroeven. Waterverdeellijst aan de reinigingskop verwijderen en waterkanaal reinigen (alleen R-reinigingskop). Slangen op verstopping controleren, indien nodig reinigen. Geen reinigingsmiddel- dosering Waterhoeveelheid verhogen, opdat de doseerpomp geactiveerd wordt. Reinigingsmiddelpeil controleren Onvoldoende zuigcapa- citeit Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid controleren, indien nodig vervangen. Vuilwaterreservoir is vol, apparaat uitschakelen en vuilwaterreservoir leegmaken Pluizenzeef reinigen. Zuiglippen aan de zuigbalk reinigen, indien nodig vervangen. Zuigslang op verstopping controleren, indien nodig reinigen. Zuigslang op dichtheid controleren, indien nodig vervangen. Controleren of het deksel aan de aftapslang voor het vuile water gesloten is. Instelling van de zuigbalk controleren. Onvoldoende reini- gingsresultaat Borstels op slijtage controleren, indien nodig vervangen. Borstels draaien niet Controleren of vreemde voorwerpen de borstels blokkeren, indien nodig vreemde voorwerpen verwijderen. Wanneer de overstroomschakelaar in de elektronica in werking gezet werd, programmakeuzeschakelaar op "OFF" draaien, aansluitend weer op gewenste programma instellen. Vibraties bij het reinigen Evtl. zachtere borstels gebruiken. Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klantendienst raadplegen. 55NL- 10 Toebehoren B 40 BR-Apparaten B 40 (borstelwalsen toebehoren) Benaming Onderdelen- nr. Werkbreedte 450 mm Onderdelen- nr. Werkbreedte 550 mm Beschrijving Verpakkingseenheid Apparaat benodigt Borstelwals, rood (gemiddeld, standaard) 4.762-392.0 4.762-393.0 Voor de onderhoudsreiniging ook van sterk vervuilde vloeren.

Borstelwals, wit (zacht) 4.762-405.0 4.762-409.0 Voor het polijsten en de onderhoudsreiniging van ge- voelige vloeren.

Borstelwals, oranje (hoog/laag) 4.762-406.0 4.762-410.0 Voor het schrobben van structuurvloeren (veiligheids- tegels, enz.).

Borstelwals, groen (grit) 4.762-407.0 4.762-411.0 Voor de basisreiniging van sterk vervuilde vloeren en voor het verwijderen van lagen (bijv. was, acrylaat).

Borstelwals, grijs (1 mm grit) 4.762-408.0 4.762-412.0 1 2 Walspadas 4.762-413.0 4.762-415.0 Voor de opname van walspads. 1 2 Walspad, wit (heel zacht) 6.367-108.0 6.369-735.0 Voor het reinigen en polijsten van gevoelige vloeren. 1 2 Walspad, geel (zacht) 6.367-105.0 6.369-732.0 Voor het polijsten van vloeren. 1 2 Walspad, rood (gemiddeld) 6.367-107.0 6.369-734.0 Voor de reiniging van licht vervuilde vloeren. 1 2 Walspad, groen (hard) 6.367-106.0 6.369-733.0 Voor de reiniging van normaal tot sterk vervuilde vloe- ren.

BR-Apparaten B 40 (schijfborstels toebehoren) Benaming Onderdelen- nr. Werkbreedte 430 mm Onderdelen- nr. Werkbreedte 510 mm Beschrijving Verpakkingseenheid Apparaat benodigt Schijfborstel, natuur (zacht) 4.905-023.0 4.905-027.0 Voor het polijsten van vloeren. 1 1 Schijfborstel, wit 4.905-024.0 4.905-028.0 Voor het polijsten en de onderhoudsreiniging van ge- voelige vloeren.

Schijfborstel, rood (gemiddeld, stan- daard) 4.905-022.0 4.905-026.6 Voor de reiniging van licht vervuilde of gevoelige vloe- ren.

Schijfborstel, zwart (hard) 4.905-025.0 4.905-029.0 Voor de reiniging van sterk vervuilde vloeren. 1 1 Schotelvormige schijf voor pads 4.762-533.0 4.762-534.0 Voor de opname van pads. 1 1 BR/BD-Apparaten B 40 (zuigbalk toebehoren) Benaming Onderdelen- nr. Werkbreedte 850 mm Beschrijving Verpak- kings- een- heid Apparaat benodigt Rubberlip, blauw 6.273-213.0 Standaard Paar 1 paar Gummilip, transparant, met groeven 6.273-207.0 Olievast Paar 1 paar Gummilip, transparant 6.273-229.0 Anti-strepen Paar 1 paar Gummilip, transparant 6.273-290.0 Voor probleemvloeren Paar 1 paar Zuigbalk, recht 4.777-401.0 Standaard 1 1 Zuigbalk, gebogen 4.777-411.0 Standaard 1 1 56 NL- 11 Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fun- damentele veiligheids- en gezondheidsei- sen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. De ondergetekenden handelen in opdracht en met volmacht van de directie. Documentatieverantwoordelijke: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/01/01 Gebruik alleen origineel toebehoren en ori- ginele reserveonderdelen. Deze garande- ren dat het apparaat veilig en zonder storin- gen functioneert. Informatie over het toebehoren en de re- serveonderdelen vindt u op www.kaer- cher.com. Technische gegevens BR-Apparaat B 40 BD-Apparaat B 40 R 45 R 55 D 43 D 51 Vermogen Nominale spanning V 24 Accucapaciteit Ah (5h) 70, 80; 105 Gemiddelde vermogensopname B 40 W (B 40 C) W 1400 (1300) Nominaal vermogen rijmotor B 40 W (B 40 C) W 130 (---) Vermogen zuigmotor W 500 Vermogen borstelmotor W 600 Zuigen Zuigcapaciteit, luchthoeveelheid (max.) l/s 22 Zuigcapaciteit, onderdruk (max.) kPa (mbar) 12,0 (120) 11,5 (115) Reinigingsborstels Borsteltoerental 1/min 600 - 1200 180 Maten en gewichten Theoretische oppervlaktecapaciteit m²/h 1800 2200 1800 2200 Max. werkbereik helling B 40 C; B 40 W

Volume reservoirs schoon/vuil water l 40/40 max. watertemperatuur °C 50 Max. waterdruk MPa (bar) 0,5 (5) Leeggewicht (transportgewicht) kg 164 (met batterijen 105 Ah) Totaal gewicht (bedrijfsklaar) kg 204 (met batterijen 105 Ah) Berekende waarden volgens EN 60335-2-72 Totale bewegingswaarde m/s

0,3 Onzekerheid K m/s

dB(A) 68 Onzekerheid K

dB(A) 85 Technische veranderingen voorbehouden! EU-conformiteitsverklaring Product: Vloerreiniger Type: B 40 C Bp B 40 W Bp Van toepassing zijnde EU-richtlijnen 2006/42/EG (+2009/127/EG) 2014/30/EU Toegepaste geharmoniseerde normen EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–29: 2004+A2: 2010 EN 60335–2–72 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Toegepaste landelijke normen
