GEBRUIKSAANWIJZING SB OB Kärcher

Algemene instructies.... 62

Milieubescherming 62

Veiligheidsinstructies.... 63

Inbedrijfstelling 63

Bediening 63

Besturing 65

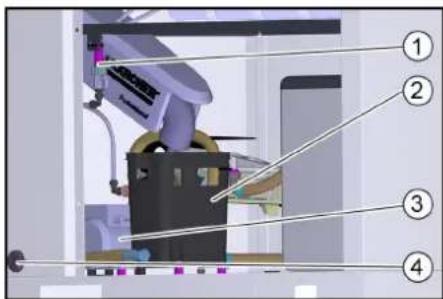

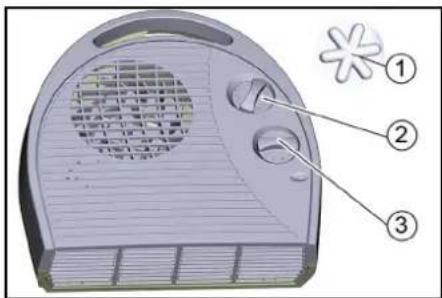

Bescherming tegen vorst (optie) 69

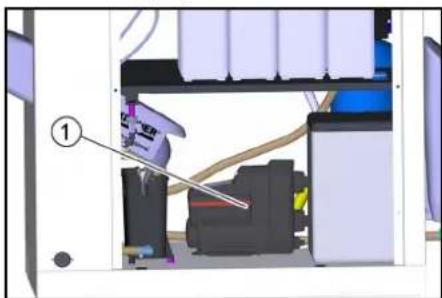

Netscheiding (optie) 70

Buitenwerkingstelling 70

Buitengebruikstelling.... 70

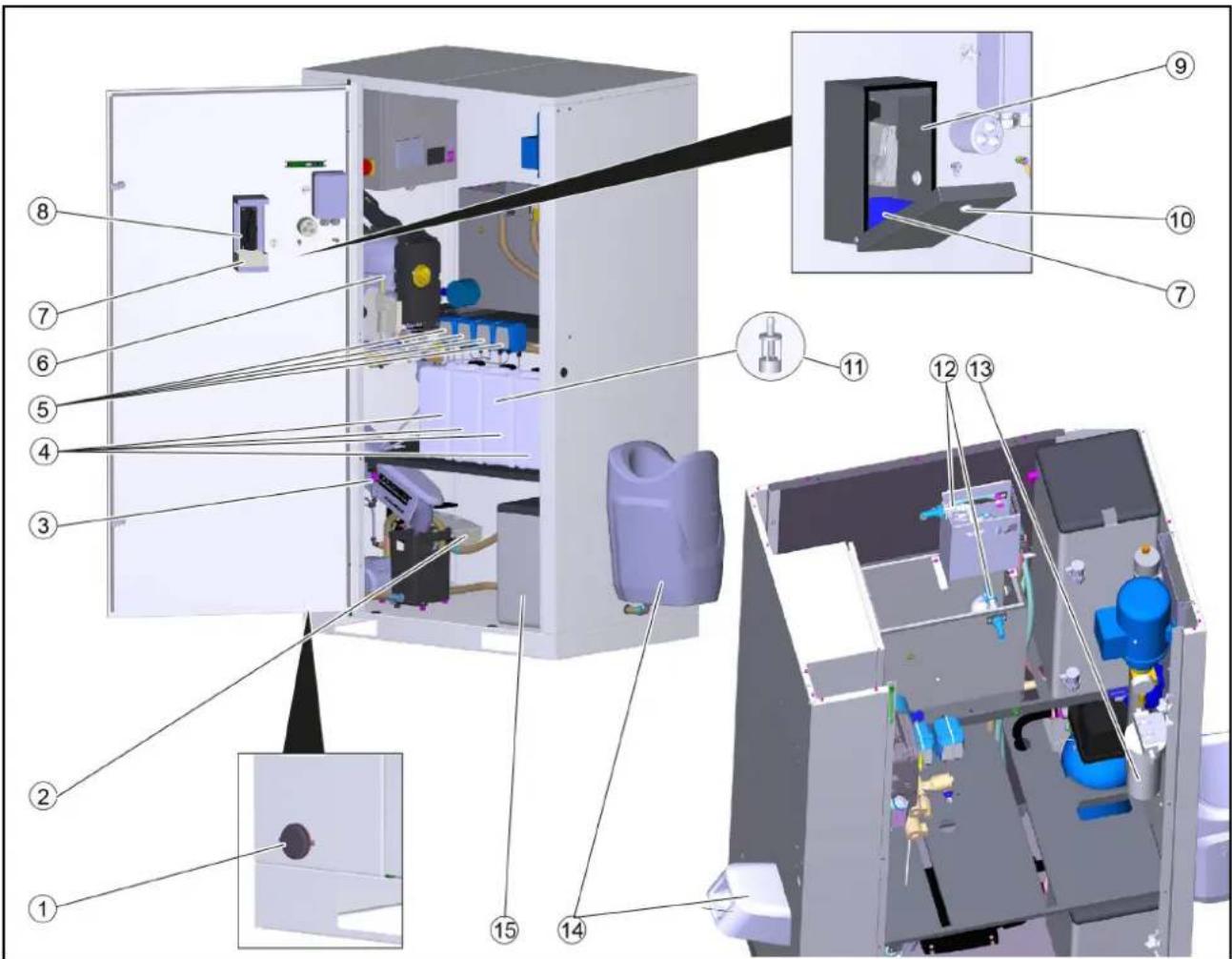

Beschrijving apparaat.... 71

Onderhoud 72

Hulp bij storingen 74

Toebehoren en reserveonderdelen 77

EU-conformiteitsverklaring 77

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde

veiligheidsinstructies door te lezen en deze in acht te nemen. Bewaar beide documenten voor later gebruik of volgende eigenaars.

Technische termen

Kennis van de volgende termen is belangrijk om de gebruiksaanwijzing te kunnen begrijpen. De vetgedrukte technische termen worden in deze gebruiksaanwijzing gebruikt.

Vers water - onbehandeld water, leidingwater, stadswater

Basenwisselaar - WSO, onthardingsinstallatie

Onthard water - zacht water

Reverse-osmose (RO) - omgekeerde osmose

Concentraat - met zouten en mineralen verrijkt afval- water uit omgekeerde osmose

Permeaat - osmosewater, gedemineraliseerd water, volledig ontzout water

Industriewater - water van een biologische waterbehandelingsinstallatie

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd weggooien een

mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH

Aanvullende opmerkingen inzake de milieubescherming

Zorg ervoor dat motorolie, stookolie, diesel en benzine niet in het milieu terechtkomen. Bescherm de grond en verwijder afgewerkte olie op milieuvriendelijke wijze.

Veiligheidsinstructies

Bij een verkeerde bediening of verkeerd gebruik dreigt er gevaar voor de bediener en andere personen door:

- hoge waterdruk

• hoge, elektrische spanning

• reinigingsmiddelen

Lees, om risico's voor personen, dieren en dingen te voorkomen, vóór het eerste gebruik van de installatie.

- deze gebruiksaanwijzing inclusief alle veiligheidsinstructies

- de betreffende nationale voorschriften van de wetgever

- de veiligheidsinstructies die bij de gebruikte reini-gingsmiddelen zijn bijgevoegd

Vergewis u ervan:

- dat u zelf alle aanwijzingen begrepen hebt

- dat alle gebruikers van de installatie inzake de aanwijzingen op de hoogte zijn gesteld en deze begrepen hebben

Alle personen die met de plaatsing, inbedrijfstelling en bediening te maken hebben, moeten:

- adequaat gekwalificeerd zijn

- deze gebruiksaanwijzing kennen en in acht nemen

- de betreffende voorschriften kennen en in acht nemen

Zorg ervoor dat in geval van zelfbediening alle gebruikers door middel van duidelijk zichtbare aanwijzingen worden geïnformeerd over:

- mogelijke gevaren

• veiligheidsvoorschriften

• de bediening van de installatie

⚠ GEVAAR

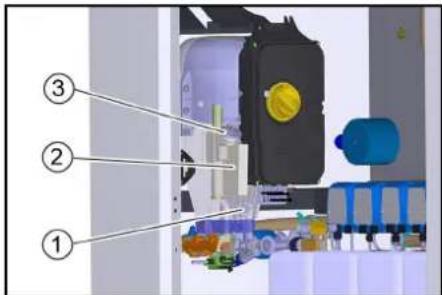

Verbrandingsgevaar door hete onderdelen van de installatie

Raak onderdelen van de installatie, zoals pompen en motoren pas aan als deze zijn afgekoeld.

⚠ WAARSCHUWING

Gevaar voor letsel

Gebruik de installatie niet wanneer zich personen zonder geschikte beschermende kleding in de buurt bevin- den.

Controleer het apparaat en toebehoren, zoals hoge- drukslang, hogedrupkistool en veiligheidsinrichtingen, vóór elk gebruik op correcte toestand en bedrijfsveilig- heid. Gebruik het apparaat niet als het beschadigd is. Vervang beschadigde componenten onmiddellijk.

Gebruik alleen door de fabrikant aanbevolen hoge- drukslangen, uitrustingen en koppelingen.

Voorschriften en richtlijnen

- Neem de betreffende nationale voorschriften voor vloeistofstralers in acht.

- Neem de betreffende nationale voorschriften inzake de elektrische installatie in acht.

- Neem de betreffende nationale voorschriften inzake ongevallenpreventie in acht. Laat de installatie jaarlijks controleren en bewaar het schriftelijke resultaat van deze controle.

- Laat onderhoudswerkzaamheden en reparaties uitsluitend uitvoeren door geschoolde monteurs van de KÄRCHER-serviceafdeling of door monteurs die door KÄRCHER zijn geautoriseerd.

Gevarenniveaus

⚠ GEVAAR

- Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

⚠ WAARSCHUWING

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

⚠ VOORZICHTIG

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.

Symbolen op de installatie

WAARSCHUWING

Gevaar door hoge elektrische spanning. Laat werkzaamheden aan zo gemarkeerde onderdelen van de installatie alleen door een elektricien uitvoeren.

GEVAAR

Gevaar voor brandwonden door hoge temperatuur.

Raak oppervlakken die met deze waarschuwing zijn gemarkeerd niet aan.

Gehoorbescherming

Het geluidsdrukniveau van de installatie bedraagt 80dB(A). Doorgaans is daarom geen gehoorbescherming nodig.

Bij het reinigen van geluidsversterkende onderdelen kan het geluidsdrukniveau worden verhoogd. Draag daarom in dit geval geschikte gehoorbescherming.

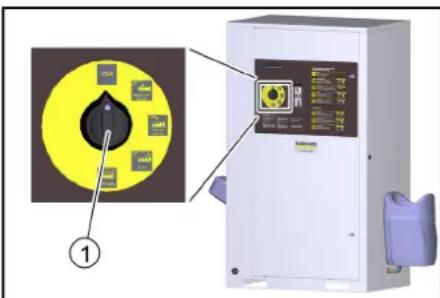

Uitschakelen in geval van nood

1. Zet de programmakeuzeschakelaar op "STOP".

• Op het bedieningsveld worden munten ingeworpen en wordt het wasprogramma geselecteerd.
• De reiniging wordt uitgevoerd met het hogedruk-pistool, wasborstel en powerschuimlans.

ΔGEVAAR

Verwondingsgevaar, gevaar voor verbranding Neem de installatie alleen bij gesloten behuizing in bedrijf.

- De binnenruimte van de installatie mag alleen voor getraind personeel voor onderhoudswerkzaamheden toegankelijk zijn. Bij gebruik van de installatie moet de deur afgesloten zijn.

Deze SB-wasinstallatie is bedoeld voor het reinigen van motorvoertuigen en aanhangers met behulp van water en toegevoegde reinigingsmiddelen.

Niet conform de bepalingen en dus verboden is de reiniging van

- mensen en dieren. Door de hogedrukwaterstraal is er sprake van een aanzienlijk risico op letsels.

- losse voorwerpen. Losse voorwerpen kunnen door de hogedrukwater- straal worden weggeslingerd en zo personen ver- wonden of andere voorwerpen beschadigen.

Voor een afscheiding van het drinkwaternetwerk moet er een netscheider van categorie 5 tussen installatie en drinkwaternetwerk worden ingebouwd. Bovendien moeten plaatselijk geldende voorschriften in acht worden genomen.

LET OP

Verontreinigd water veroorzaakt vroegtijdige slijtage of afzettingen in het apparaat.

Gebruik het apparaat enkel met zuiver water of met recyclingwater dat de volgende grenswaarden niet overschrijdt:

• pH-waarde: 6,5...9,5
- elektrisch geleidingsvermogen: geleidingsvermögen van schoon water + 1200 μS/cm, maximaal geleidingsvermogen 2000 μS/cm
- afzetbare stoffen (testvolume 1 l, afzettingstijd 30 minuten): < 0,5 mg/l
- filtreerbare stoffen: < 50 mg/l, geen schurende stoffen
• koolwaterstoffen: < 20 mg/l
• chloride: < 300 mg/l

• sulfaat: < 240 mg/l
• calcium: < 200 mg/l
- Totale hardheid: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
- ijzer: < 0,5 mg/l
• mangaan: < 0,05 mg/l
• koper: < 2 mg/l
• actieve chloor: < 0,3 mg/l

• vrij van onaangename geuren

Installaties zonder vorstbescherming moeten buiten bedrijf worden gesteld als er vorst wordt verwacht.

Installaties met vorstbescherming zijn ten aanzien van de in paragraaf "Vorstbescherming" genoemde voorwaarden vorstbestendig tot -20°C en moeten bij lagere temperaturen buiten bedrijf worden gesteld.

ΔGEVAAR

Om veiligheidsredenen raden wij aan het apparaat alleen met een aardlekschakelaar (maximaal 30 mA) te gebruiken.

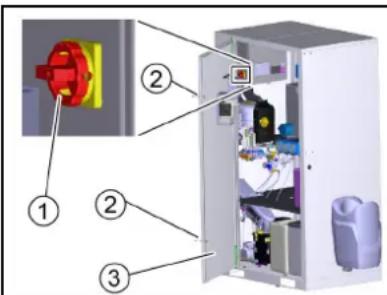

Inbedrijfstelling

1. Schakel de spanningsvoorziening op de locatie in.
2. Open de waterafsluiter op de locatie.
3. Maak de sloten open.

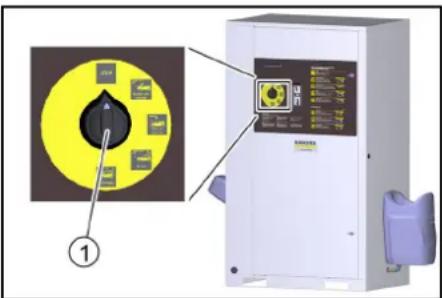

Het actieve wasprogramma wordt gekozen met de was- programmaschakelaar.

Het programma wordt onderbroken.

Uitgangspositie. Reinigingstools in de houders.

Opmerking: de functie "STOP" is in alle schakelaarstanden zonder wasprogramma actief.

Powerschuim (alleen bij 3-tool-uitvoering)

Losweken van hardnekkig vuil.

Water met toegevoegd speciaal reinigingsmiddel.

Afstand hogedrukstraal minstens 80 cm.

Powervelgenschuim (optie, alleen bij 3-tool-

uitvoering)

Losweken van resten die tijdens het remmen ontstaan. Water met toegevoegd speciaal reinigingsmiddel. Inwerkduur maximaal 2 minuten. Gebruik vóór het wassen van de auto en alleen op gecoate of gespoten velgen.

Hogedrukwassen

Voor het verwijderen van grof vuil.

Water met schoonmaakmiddel.

Afstand hogedrukstraal minstens 30 cm.

Schuim-wassen

Grondige lakreiniging met actief schuim.

Gebruik de wasborstel alleen bij een lopend programma en pas na de hogedruk-wasbeurt.

Spoelen

Helder, koud water voor het afspoelen van shampoo en schuim.

Afstand hogedrukstraal minstens 50 cm.

Hot wax

Warm water met lakconservering.

Gebruik deze functie pas na het spoelen. Afstand hogedrukstraal minstens 80 cm.

Insecten losmaken (optie)

Losweken van insectenresten.

Water met insectenreiniger.

Afstand hogedrukstraal minstens 30 cm.

Vuil losmaken (optie)

Verwijderen van hardnekkige verontreinigingen.

Water met toegevoegd speciaal reinigingsmiddel. Afstand hogedrukstraal minstens 30 cm.

Topverzorging (optie)

Vlekvrij drogen.

Gedemineraliseerd water met glansdroger. Afstand hogedrukstraal minstens 80 cm.

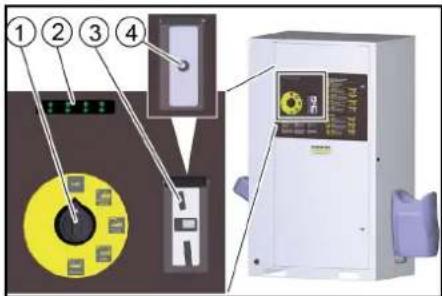

Bediening

1. De programmakeuzeschakelaar naar het gewenste wasprogramma draaien.

①Programmakeuzeschakelaar
②Restwaarde-indicatie (optie)

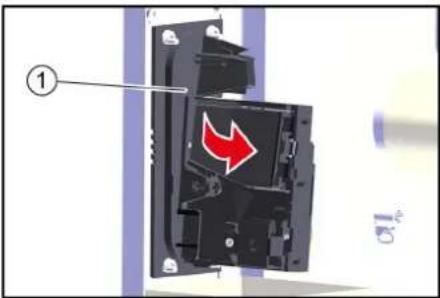

③ Muntinworp
④ Starttoets

1. Afhankelijk van het ontwerp van het systeem, werpt u een munt in of drukt u op de startknop.

Instructie

Tijdens een lopend wasprogramma komt er water uit de sproeierkop van het reinigingsgereedschap, ook als het hogedrukpistool niet wordt bediend. Door de vorstbeschermingsfunctie sluit het hogedrukpistool niet volledig.

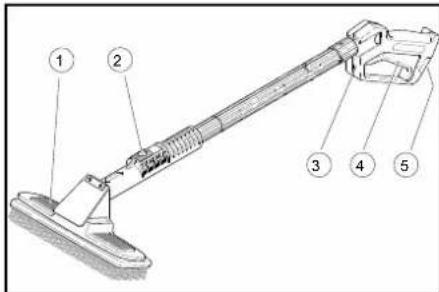

1-tool-uitvoering

1. Om met de hogedrukstraal te reinigen, moet de borghendel worden ingedrukt, de reinigingsborstel naar achteren worden getrokken en worden vastgezet.

1. Om met de reinignigingsborstel te reinigen, moet de borghendel worden ingedrukt, de reinigingsborstel naar voren worden geschoven en worden vastgezet.
2. Laat de veiligheidshendel los.
3. Aan de triggerhendel trekken.

2-tool-uitvoering Hier zijn hogedrukpistool en reinigingsborstel als aparte tools voorhanden.

2-tool-uitvoering

3-tool-uitvoering

Er zijn 3 aparte tools:

• Hogedrukpistool
• Reinigingsborstel
• Powerschuimlans

Wastijd

• De wastijd begint nadat een muntstuk is ingeworpen of de starttoets is ingedrukt.
• Bij de restwaarde-indicatie wordt de resterende wastijd weergegeven.

Opmerking:de wastijd loopt ook als de programmakeu- zeschakelaar in de stand "STOP" staat. Worden tijdens de wastijd meer munten ingegooid, dan worden deze geregistreerd en aan de bestaande wastijd toegevoegd.

Reinigingsmiddelen klaarzetten

LET OP

Ongeschikte reinigingsmiddelen kunnen schade veroorzaken aan de installatie en aan het voorwerp dat wordt gereinigd.

Gebruik alleen reinigingsmiddelen die door KÄRCHER zijn vrijgegeven. Neem de bij de reinigingsmiddelen ingesloten adviezen inzake de dosering en aanwijzingen in acht. Gebruik niet te veel reinigingsmiddelen om het milieu niet overmatig te belasten.

ΔGEVAAR

Verkeerd gebruik van reinigingsmiddelen kan uw gezondheid schaden.

Lees en volg vóór gebruik alle, bij de reinigingsmiddelen ingesloten veiligheids- en gebruiksinstructies. Draag de hier vermelde veiligheidskleding/veiligheidsuitrusting.

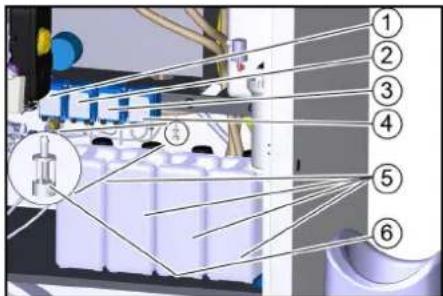

1. Open de apparaatdeur.
2. Plaats de jerrycan met reinigingsmiddel in het apparaat.

①Doseerpomp 1 (geel)

②Doseerpomp 2 (rood)
③Doseerpomp 3 (groen, optie)
④Doseerpomp 4 (optie)
⑤Jerrycans met reinigingsmiddel
⑥Reinigingsmiddel-zuigfilter

Instructie

Doseerpompen en reinigingsmiddel-zuigfilters zijn voorzien van kleurmarkeringen.
3. Plaats de reinigingsmiddel-zuigfilters van de doseerpompen volgens de indeling in de onderstaande tabel in de jerrycans met reinigingsmiddel. Schuif de slang er zo ver in dat het filter op de bodem van de jerrycan ligt.

Doseer-pomp	Wasprogramma
1 (geel) Hogedrukwassen RM 806
1 (geel) Schuim-wassen RM 806
2 (rood) Hot wax RM 820
3* (groen) Insecten losmaken RM 806
3* (groen) Vuil losmaken RM 806
4* (groen) Powerschuim RM 838
4* (wit) Powervelgenschuim RM 802
4* (rood) Topverzorging		RM 821

\* Optie

Doseerpomp ontluchten

1. Gebruik de programmakeuzeschakelaar om een programma te selecteren waarin het desbetreffende reinigingsmiddel wordt gebruikt.
2. Laat het wasprogramma lopen totdat de zuigslang vrij van luchtbelletjes is.

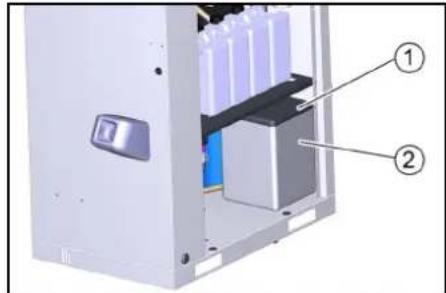

Vul onthardingszout bij (alleen bij optie basenwisselaar)

LET OP

Functiestoringen mogelijk

Ongeschikt zout kan de werking van de basenwisselaar verstoren.

Gebruik alleen de in het hoofdstuk "Toebehoren" vermelde onthardingszouten in de tabel.

1. Haal het deksel van het zoutreservoir.

1. Vul het zoutreservoir volledig met onthardingszout.

2. Plaats het deksel van het zoutreservoir.

Instructie

Een leeg zoutreservoir veroorzaakt een storing. Vul het zoutreservoir ten laatste wanneer er wafer zichtbaar is in het zoutreservoir als het deksel wordt weggehaald. Het zoulverbruik neemt niet toe wanneer het zoutreservoir helemaal vol is.

In een correct werkende installatie is het zoutverbruik constant in verhouding tot het waterverbruik.

Wij raden aan het zout- en waterverbruik te documenteren in een logboek,

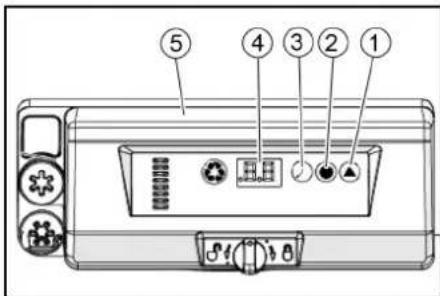

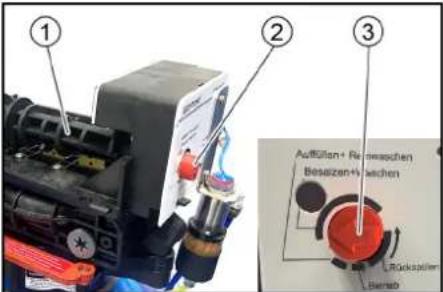

Instellingen op de basenwisselaar BA 42 en BA 65

① Knop voor hardheid
②Knop voor zout
③Knop voor tijd
④ Display
⑤ Stuurkop basenwisselaar

Regeneratiecyclus instellen

1. Druk meerdere keren op de hardheidstoets op de bedieningskop van de basenwisselaar totdat het gewenste interval op het display wordt weergegeven.

0	Uitgeschakeld
0,3	Regeneratie om de 8 uur
0,5	Regeneratie om de 12 uur
1...30	Regeneratie om de X dagen

Instructie

De status bij levering is 0/Uitgeschakeld. De instelling moet bij de installatie van het apparaat door de service-technicus aan de plaatselijke omstandigheden worden aangepast.

Pekelwaterdosering instellen

Instructie

Het display geeft tijdens de instelling de doseerhoeveel- heid in kg weer.

1. Druk herhaaldelijk op de knop voor zout tot de gewenste pekelwaterdosering op het display verschijnt.

Richtwaarde voor instelling:

BA 42: 2,5 kg

BA 65: 4,5 kg

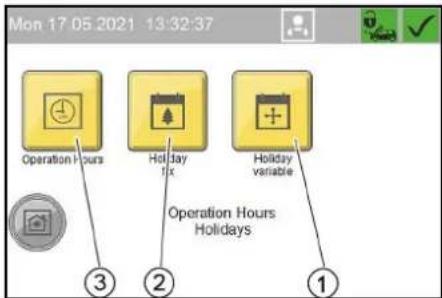

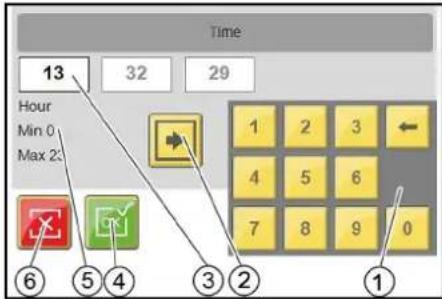

Tijd instellen

Instructie

Bij de instelling wordt het actuele uur geselecteerd. De minu- ten worden op nul gezet op het moment van de invoer.
1. Druk herhaaldelijk op de knop voor tijd totdat het actuele uur op het display wordt weergegeven.

Besturing

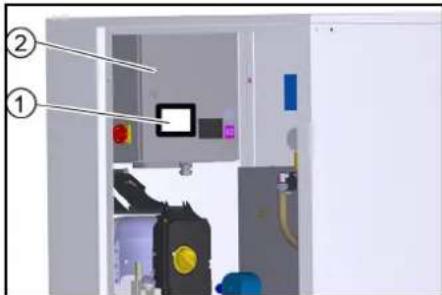

Het aanraakscherm (touchscreen) is gemonteerd op de elektrische kast in de installatie.

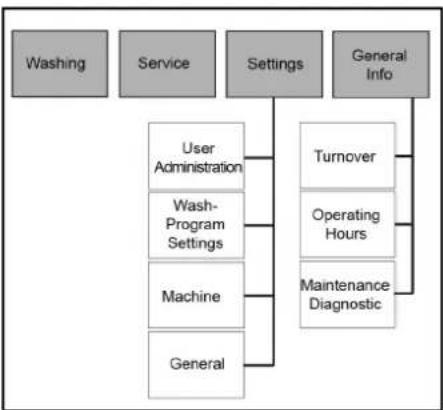

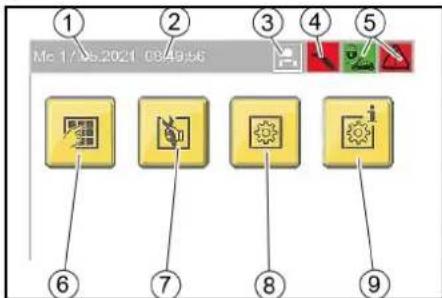

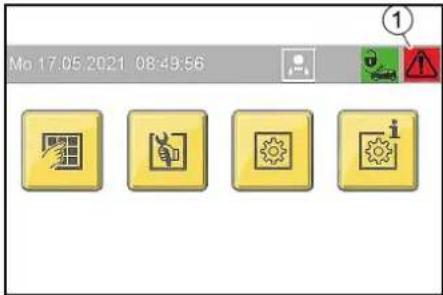

De volgende functies worden in het startmenu weergegeven.

① ② ③ ④ ⑤ Me 1/06.2021 08:49:56 ⑥ ⑦ ⑧ ⑨

Startmenu

①Datum
②Tijd
③ Aangemelde gebruiker
④ Onderhoudsinterval verstreken
⑤ Symbolen bedrijfstoestand
⑥ Menuknop "Washing"

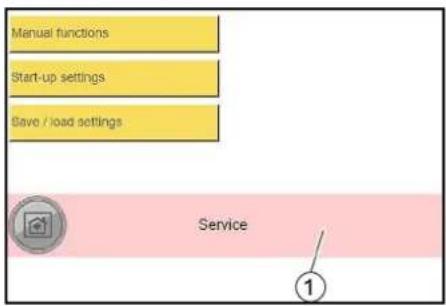

⑦ Menuknop "Service" (alleen voor servicepersoneel met een wachtwoord toegankelijk)

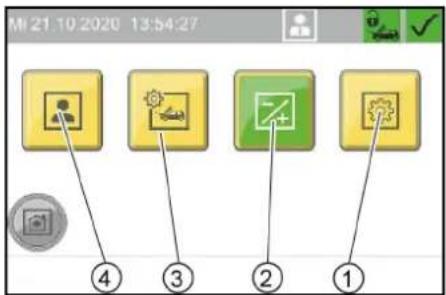

⑧ Menuknop "Settings"

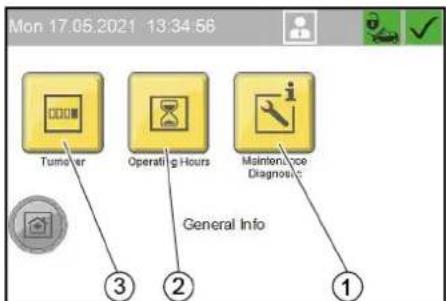

⑨ Menuknop "General Info"

Symbolen bedrijfstoestand

Installatie geopend

Installatie gesloten

Installatie in orde

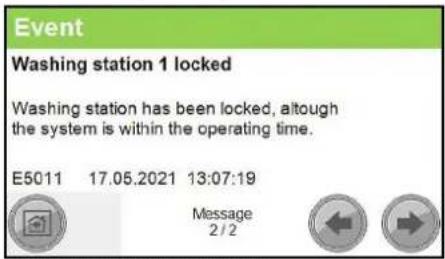

Event aanwezig

Storing aanwezig

Symbolen gebruiker

Operator

Owner

Service

Instelling wijzigen

1. Druk op de knop Instelling wijzigen naast de eigenschap die u wilt wijzigen.

Knop Instelling wijzigen

Er wordt een selectievenster geopend om de gewenste instelling te kunnen selecteren of er wordt een toetsenbord geopend om de gewenste waarde te kunnen invoeren.

Menu-overzicht

Menu Washing

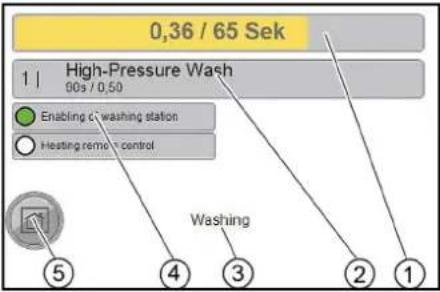

De huidige bedrijfstoestand van de installatie wordt weergegeven in het menu Washing.

①Tegoed (bedrag) / resterende wastijd
② Lopend wasprogramma Looptijd per wasbeurtwaarde / (geld)bedrag dat overeenkomt met een wasbeurtwaarde
③Benaming van het menupunt
④Indicatie: Installatie geopend (groen) of installatie gesloten (rood)
⑤Home-toets kort indrukken - één menuniveau terugkeren lang indrukken - naar het startmenu terugkeren

Menu Service

Het menu Service is alleen toegankelijk voor de klantendienst.

Menu Settings

De bedrijfsparameters van de installatie worden ingesteld in het menu Settings.

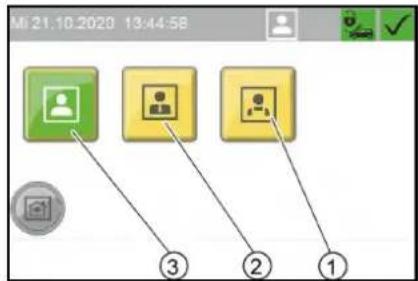

De gebruikersgroep wordt geselecteerd in het menu User Administration. De toegangsrechten verschillen per gebruikersgroep

Mi:21.10.2020 13:44:58 ③ ② ①

Bij de selectie van de gebruikersgroepen "Owner" en "Service" moet een code worden ingevoerd.

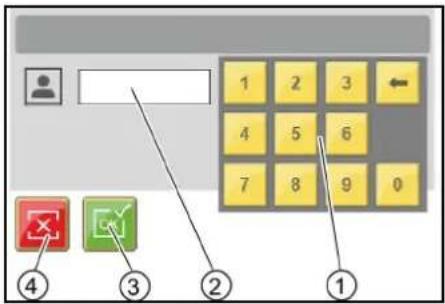

Instructie

Code Standaardinstelling Owner: 1234

1 2 3 4 5 6 7 8 9 0 ④ ③ ② ①

① Toetsenbord
②Invoerveld
③ Bevestigt de invoer
④ Wist de invoer

Code wijzigen

Voor de gebruikersgroep Owner kan de code na het in- loggen worden gewijzigd.

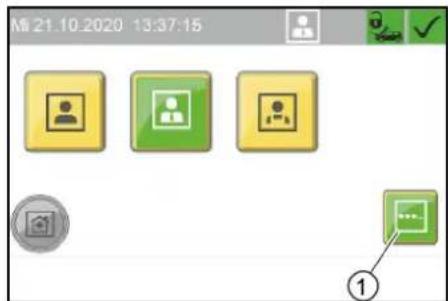

1. Druk op de toets "...".

Mi 21.10.2020 13:37:15 ①

① Menutoets “...”

1. Voer de gewenste code in het venster "EnterNew Code" in.
2. Voer dezelfde code ter bevestiging nogmaals in het venster "Confirm New Code" in.

Menu Wash-Program Settings

De parameters van de afzonderlijke wasprogramma's worden ingesteld in het menu Wash-Program Settings.

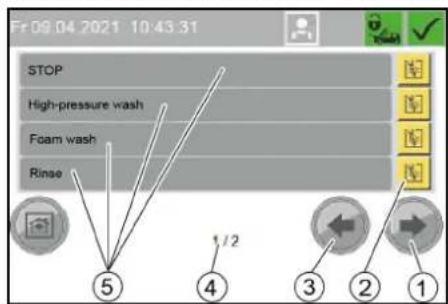

① Toets Volgend venster
②Toets Wasprogramma wijzigen

③Toets Vorig venster
④ Venster 1 van 2
⑤Aanduiding wasprogramma

Parameters van een wasprogramma wijzigen

1. Selecteer het venster met het gewenste wasprogramma. Gebruik hiervoor de toetsen Volgend venster en Vorig venster.
2. Druk op de toets Wasprogramma wijzigen naast het gewenste wasprogramma.

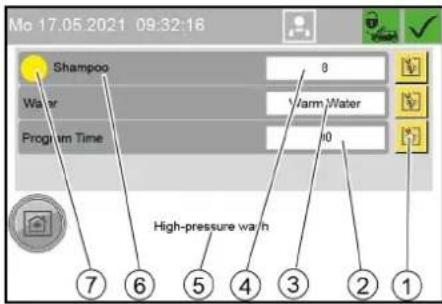

① Toets Parameter wijzigen
② Looptijd van het wasprogramma voor een waswaarde in seconden
③Watertype (warm water/koud water)
④ Reinigingsmiddeldosering (in % van de capaciteit van de doseerpomp)
⑤ Aanduiding van het wasprogramma
⑥ Aanduiding van het reinigingsmiddel
⑦Toets Reinigingsmiddel vervangen (de kleur komt overeen met de kleurcode op de doseerpomp)

1. Druk op de toets om de gewenste parameter te wijzigen.
2. Druk op de gewenste parameter in de weergegeven selectie.

Basisinstelling

Wasprogramma	Doseer-pomp	watertype	Looptijd van pro-gramma
Hogedrukwas-sen	1 (geel) warm	90 s
Schuim-wassen 1	(geel) 135 s
Spoelen - koud 10	5 s
Hot wax 2 (rood)	wam 54 s
Insecten losma-ken	3 (groen)	warm 75 s
Vuil losmaken	3 (groen)	wam 75 s
Powerschuim			60 s
Powervelgen-schuim			60 s
Topverzorging		koud	75 s

Wasprogramma	Reinigingsmiddelendosering
	500 l/h		900 l/h
	%	ml/min %	ml/min
Hogedrukwassen	8 ca. 6	16	ca. 12
Schuim-wassen	8 ca. 6	16	ca. 12
Spoelen	-	-	-	-
Hot wax	10	ca. 7	20	ca. 14
Insecten losmaken	20	ca. 14	40	ca. 28
Vuil losmaken	20	ca. 14	40	ca. 28
Powerschuim	30	ca. 21	30	ca. 21
Powervelgen-schuim	30	ca. 21	30	ca. 21
Topverzorging	10	ca. 7	20	ca. 14

Menu Machine

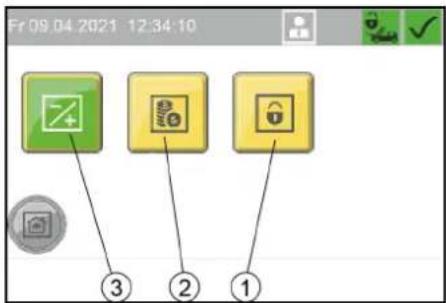

In het menu Machine worden installatieparameters ingesteld en kan de wasplaats worden vergrendeld.

Fr 09.04 2021 12:34:10 ③ ② ①

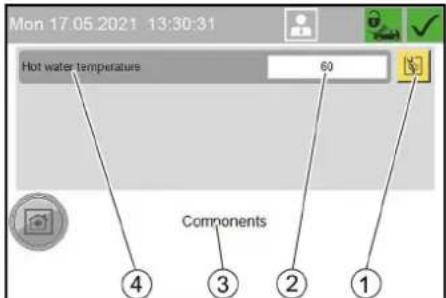

In het menu Components kan de temperatuur van het warme water worden ingesteld.

①Knop Getalwaarde wijzigen
②Warmwatertemperatuur in °C
③Menu Components
④ Hot water temperature

Menu Coin value

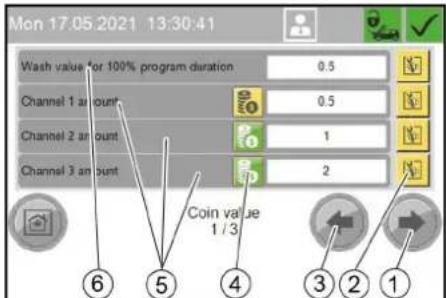

In het menu Coin value worden de waswaarde voor 100% looptijd van het programma en de muntwaarden voor de afzonderlijke kanalen van de munttester ingesteld.

①Toets Volgend venster
②Toetse Instelling wijzigen
③Toets Vorig venster
④ Knop Balans

groen: Munten van dit kanaal worden overgenomen in de omzet

geel: Munten worden niet overgenomen in de balans

⑤Muntwaarden:

• Channel ... amount: Kanalen van een elektronische munttester
  — External amount: Mechanische munttester
• External 1 amount: Betaalsysteem met RFID

⑥benodigde muntwaarde voor 100% looptijd van een wasprogramma

1. Druk op de toets Instelling naast de gewenste waarde.
2. Voer de gewenste waarde in.

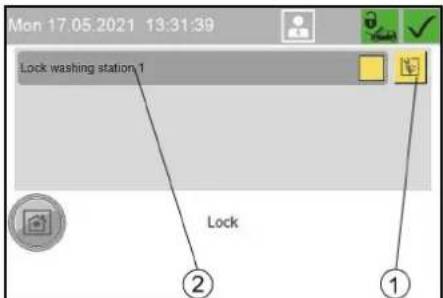

Menu Lock

In het menu Lock is de wasplaats vergrendeld of ont-grendeld.
De vergrendeling is onafhankelijk van de ingestelde openingstijden.

① Knop Instelling wijzigen
② Wasplaats 1 vergrendelen

1. Druk op de knop Instelling wijzigen.

① Knop Wasplaats vergrendelen
②Knop Ontgrendelen
2. Druk op de gewenste knop.

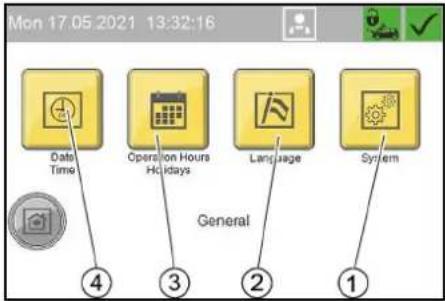

Menu General

In het menu General worden de tijd, datum en bedrijfs- tijden ingesteld en wordt de displaytaal geselecteerd.

Mon 17.05.2021 13:32:16 Data Time Operation Hours Holidays Language System General ④ ③ ② ①

① Menuknop "System"

Alleen voor onderhoudspersoneel

De tijd, datum en zomertijd worden ingesteld in het me- nu Date Time.

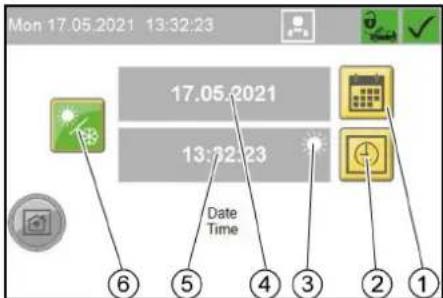

Mon 17.05.2021 13:32:23 17.05.2021 13:32:23 Date Time ⑥ ⑤ ④ ③ ② ①

① Knop Datum instellen
② Knop Tijdstip instellen
③ Indicatie zomertijd actief
④Ingestelde datum
⑤ngesteld tijdstip
⑥ Knop Omschakeling zomertijd/normale tijd

Tijd instellen

1. Druk op de knop Tijd instellen.

Time 13 32 29 Hour Min 0 Max 2: 1 2 3 ← 4 5 6 7 8 9 0 ⑥ ⑤ ④ ③ ② ①

①Toetsenbord

②Knop Invoerveld wijzigen

③ actief invoerveld

④Knop Instellingen overnemen en venster sluiten

⑤Naam van het actieve veld, minimumwaarde, maximumwaarde

⑥ Knop Venster sluiten, wijzigingen niet uitvoeren

1. Gebruik de knop Invoerveld wijzigen om het gewenste in- voerveld te selecteren.

2. Wis de veldinhoud met de delete-toets op het toetsen-bord.

3. Voer de gewenste waarde in met het toetsenbord.

4. Herhaal dit tot alle gewenste wijzigingen zijn aangebracht.

5. Sluit het venster.

Instructie

De datum wordt ingesteld volgens dezelfde procedure die werd beschreven voor de tijd.

In het menu Operation Hours Holidays zijn de openings- uren voor elke weekdag en voor de feestdagen vastge- legd. Ook worden vaste en variabele feestdagen vastgesteld.

De instelling gebeurt volgens dezelfde procedure als in het menu Date Time.

Mon 17 05 2021 13:32:37 Operation Hours Holiday 1/2 Holiday variable Operation Hours Holidays ③ ② ①

①Knop Een weekdag vooruit

② Knop Bedrijfseinde instellen

③Knop Een weekdag terug

④Tijd bedrijfseinde

⑤Weekdag (maandag...zondag, feestdag)

⑥Tijdstip bedrijfsbegin

⑦Knop Bedrijfsbegin instellen

⑧ Knop De hele dag geopend

⑨ Knop De hele dag gesloten

Menu Holiday fix

Vaste feestdagen vallen elk jaar op dezelfde datum.

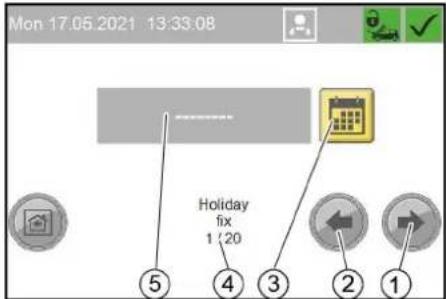

Mon 17:05:2021 13:33:08 Holiday fix 1/20 ⑤ ④ ③ ② ①

①Knop Volgende feestdag
②Knop Vorige feestdag
③Knop Datum instellen
④1. Feestdag van 20 feestdagen
⑤Datum van de feestdag (in het voorbeeld is nog geen datum ingesteld)

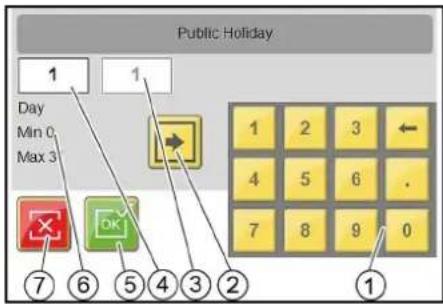

Public Holiday 1 Day Min 0, Max 3 1 7 6 5 4 3 2 1 1 1 2 3 ← 4 5 6 . 7 8 9 0

①Toetsenbord
②Knop Invoerveld wijzigen
③Maand
④Dag (momenteel actief invoerveld)
⑤Knop Instellingen overnemen en venster sluiten
⑥Naam van het actieve veld, minimumwaarde, maximumwaarde
⑦Knop Venster sluiten, wijzigingen niet uitvoeren

Menu Holiday variable

Variabele feestdagen vallen elk jaar op een andere datum.

De instelling gebeurt volgens dezelfde procedure als voor Holiday fix, behalve dat hier ook het jaar moet worden ingesteld.

Menu Language

Dit menu wordt gebruikt om de taal te kiezen waarin het display wordt weergegeven.

Menu General Info

In het menu General Info kunnen omzet, bedrijfsuren, onderhoudsinformatie en storingsmeldingen worden bekeken.

Mon 17:05.2021 13:34:56 Turnover Operating Hours Maintenance Diagnostic General Info ③ ② ①

In het menu Turnover worden de totale omzet en de dagelijkse omzet weergegeven.

De dagomzet kan worden gewist.

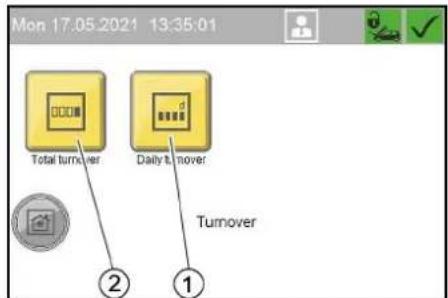

Mon 17.05.2021 13:35:01 Total turnover Daily turnover Turnover ② ①

① Menuknop "Daily turnover"
② Menuknop "Total turnover"

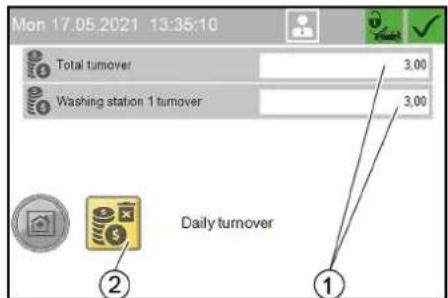

Mon 17.05.2021 13:35:10 Total turnover 3,00 Washing station 1 turnover 3,00 Daily turnover ② ①

Dagomzet

① Dagomzet installatie = Dagomzet wasplaats 1

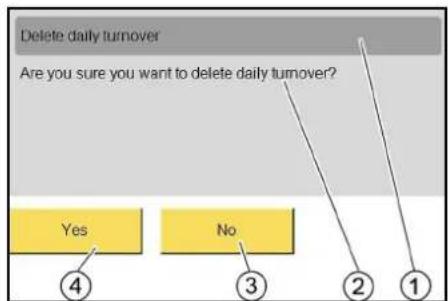

②Knop Omzet wissen (alleen voor dagomzet)

In het menu Operating Hours worden de bedrijfsuren van de afzonderlijke installatiecomponenten en de afzonderlijke wasprogramma's weergegeven.

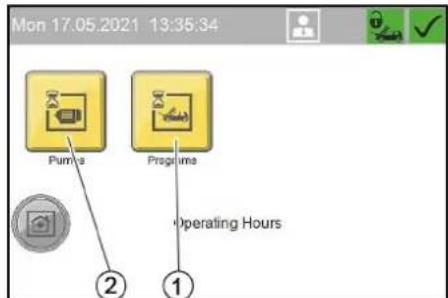

① Menuknop "Programs", Bedrijfsuren wasprogramma's
② Menuknop "Pumps", Bedrijfsuren van de installatie-componenten

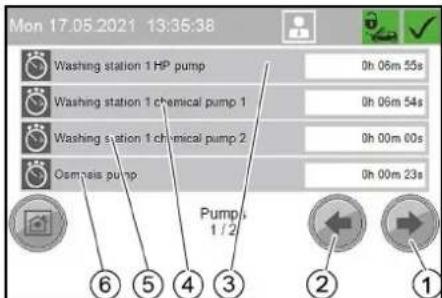

Bedrijfsuren installatiecomponenten

①Knop Volgend venster
②Knop Vorig venster
③Bedrijfsuren hogedrukpomp
④ Bedrijfsuren doseerpomp 1
⑤ Bedrijfsuren doseerpomp 2
⑥ Bedrijfsuren pomp RO (optie)

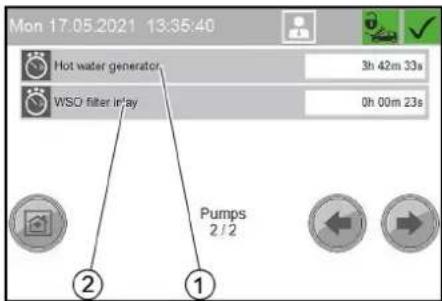

① Bedrijfsuren warmwatergenerator

②Bedrijfsuren ultrafijnfilter (WSO)

Instructie

Het menu bedrijfsuren van de wasprogramma's is volgens hetzelfde principe opgebouwd.

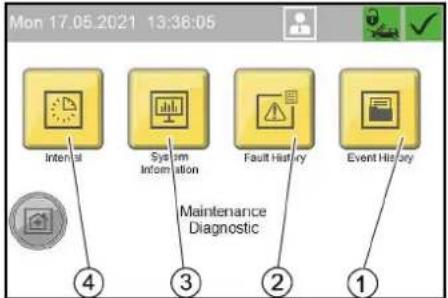

Menu Maintenance Diagnostic

Het menu Maintenance Diagnostic toont de lijden tot het volgende onderhoud, systeeminformatie, foutmeldingen en events.

Mon 17.05.2021 13:36:05 Internal System Information Fault History Event History Maintenance Diagnostic ④ ③ ② ①

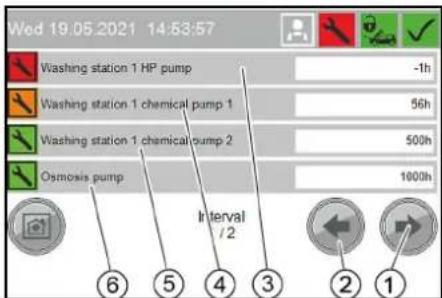

In het menu Interval wordt voor de afzonderlijke installatiecomponenten de tijd tot het volgende onderhoud weergegeven.

① Knop Volgend venster
② Knop Vorig venster

③Resterende looptijd hogedrukpomp
④ Resterende looptijd doseerpomp 1
⑤Resterende looptijd doseerpomp 2
⑥Resterende looptijd pomp RO (optie)

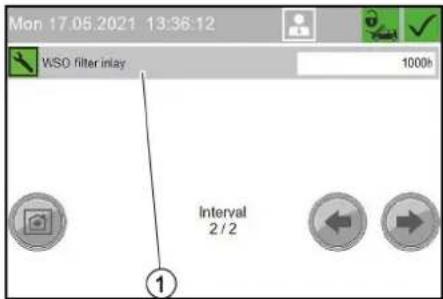

Mon 17.05.2021 13:36:12 WSO filter inlay 1000h Interval 2 / 2 ①

①Resterende looptijd ultrafijnfilter (WSO)

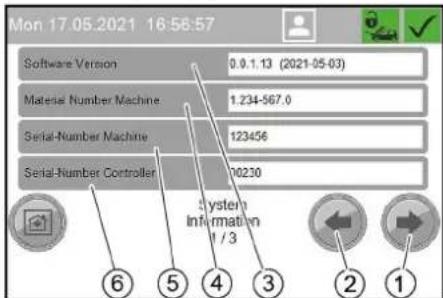

Menu System Information

In het menu System Information worden installatiegegevens, instellingen van de besturing en bedrijfsgegevens van de besturing weergegeven.

Mon 17.05.2021 16:56:57 Software Version 0.0.1.13 (2021-05-03) Material Number Machine 1.234-567.0 Serial-Number Machine 123456 Serial-Number Controller 00230 System Information 1/3 ⑥ ⑤ ④ ③ ② ①

①Knop Volgend venster
②Knop Vorig venster
③ Softwareversie
④Materiaalnummer van de installatie
⑤ Serienummer van de installatie
⑥ Serienummer van de besturing

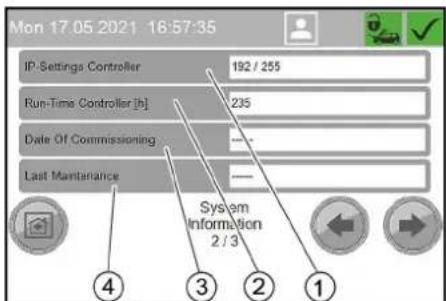

Mon 17.05 2021 16:57:35 IP-Settings Controller 192 / 255 Run-Time Controller [h] 235 Date Of Commissioning — Last Maintenance — System Information 2 / 3 ④ ③ ② ①

①IP-instellingen van de besturing
② Looptijd van de besturing in uren
③Datum van de inbedrijfstelling
④ Laatste service

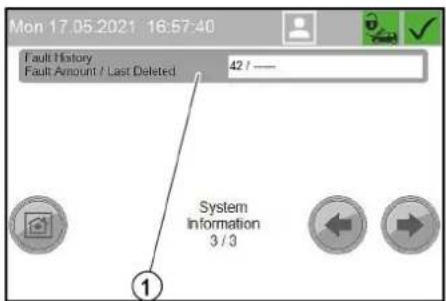

① huidig aantal fouten in het foutgeheugen / laatste reset van het foutgeheugen

Menu Fault History

In het menu Fault History worden de foutmeldingen weergegeven sinds de laatste keer dat het foutgeheugen werd gewist.

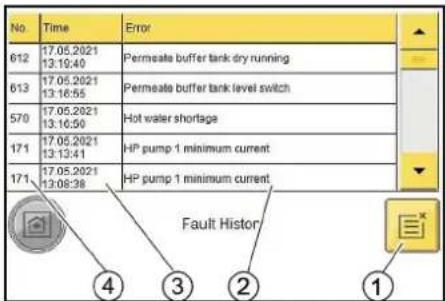

No Time Error 612 17.05.2021 13:19:40 Permeate buffer tank dry running 613 17.05.2021 13:16:55 Permeate buffer tank level switch 570 17.05.2021 13:16:50 Hot water shortage 171 17.05.2021 13:13:41 HP pump 1 minimum current 171 17.05.2021 13:08:38 HP pump 1 minimum current Fault Histor ④ ③ ② ①

① Knop Foutgeheugen wissen
②Foutbeschrijving
③ Tijdstip van de foutmelding
④Foutnummer

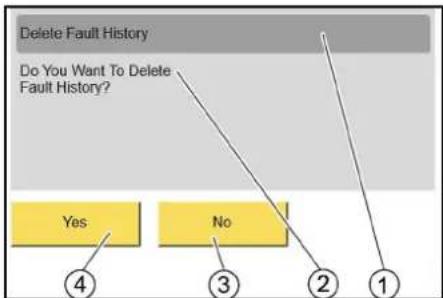

①Foutgeheugen wissen
②Bent u zeker dat u het foutgeheugen wilt wissen?
③Nee
④Ja

Menu Event History

Het menu Event History is volgens hetzelfde principe opgebouwd als het menu Fault History.

Bescherming tegen vorst (optie)

De vorstbeschermingsinrichting bestaat uit een verwarmingsventilator en een antivrieskringloop of vorstbescherming met restwater.

Opmerking: bij een aanwezig systeem ter bescherming tegen vorst zijn de volgende eigenschappen gegarandeerd:

- beperkt wasbedrijf als de temperaturen lager zijn dan -5°C. Bij beperkt bedrijf moet de wasborstel regelmatig op ijsvorming worden gecontroleerd. Als er met een borstel wordt gewassen die bevoren is, kan het voertuig beschadigd raken. Als de wasborstel bevoren is, moet de wasborstel worden geblokkeerd of, in het geval van de 1-tool-uitvoering, moet de combinatiestraalbuis worden vervangen door een hogedrukstraalbuis. Moet het wasbedrijf naar lagere temperaturen worden uitgebreid, verzoeken wij u om dit bij de voor u aangewezen serviceafdeling na te vragen. Vanaf -15°C is een wasbedrijf niet meer zinvol omdat zich op het voertuig een ijslaag vormt. Deze ijslaag kan eventueel zelfs de functie van belangrijke voertuigonderdelen nadelig beinvloeden. Blokkeer derhalve de installatie als de temperaturen lager zijn dan -15°C.

- Vorstveiligheid van de installatie tot -20^ . Bij temperaturen lager dan -20^ moet "Stilstand bij vorst" worden uitgevoerd.

△WAARSCHUWING

Het water dat hierbij de wasplaats op loopt leidt bij vorst tot ijzel.

Steek het hogedrukpistool na gebruik in de borstelkoker.

⚠WAARSCHUWING

Bij ijzel op de wasplaats is er sprake van een verhoogd gevaar voor ongevallen.

Maak de wasplaats dicht als er kans op ijzel is.

Vereisten voor de bescherming tegen vorst

• Stroomvoorziening en watertoevoer moeten ononderbroken gewaarborgd zijn. De watervoorziening moet tegen vorst beschermd zijn.
• Vakkundige plaatsing en installatie van de voorziening.
• De verwarmingsventilator is correct ingesteld.
• Alle onderhoudswerkzaamheden volgens hoofdstuk "Onderhoud en verzorging" zijn correct uitgevoerd.
• Al de reinigingstools worden teruggeplaatst in de gereedschapshouders.
• Het bij de installatie meegeleverde hogedrukpistool met speciale opening ter bescherming tegen vorst is gemonteerd.
• De slangleiding van de installatie naar de reini-gingstool is niet verlengd of door een langere slang vervangen.
• De bovengenoemde temperaturen hebben betrekking op de plaats van opstelling. Vermelde temperaturen in weervoorspellingen zijn niet toonaangevend.

Verwarmingsventilator

De verwarmingsventilator verwarmt de binnenruimte van de installatie ter bescherming tegen vorst.

1. Zet de vermogensregeling op de stand "I".

1. Stel de thermostaat afhankelijk van de buitentemperatuur in:

a Als de buitentemperatuur hoger is dan -10 °C, zet u de thermostaat in de stand vorstbescherming.
b Bij een buitentemperatuur kouder dan -10 °C, zet u de thermostaatregeling op de stand "I".

Opmerking: De vorstbeschermingsinrichting werkt alleen als de installatie is ingeschakeld en de deur is gesloten. Derhalve mag de schakelaar van het apparaat niet op "0/OFF" worden gezet. Ook de stroomvoorziening van de installatie mag niet worden onderbroken. Het bedrijf van de verwarmingsventilator wordt onderbroken als er een hogedrukpomp in gebruik is.

GEVAAR

Als de luchtinlaat- of afvoeropeningen worden afgedekt, kan de verwarmingsventilator oververhit raken en brand veroorzaken.

Dek de luchtinlaat- en luchtafvoeropeningen van de verwarmingsventilator nooit af.

LET OP

In geval van stroomuitval kan de bescherming tegen vorst niet worden gehandhaafd.

In geval van stroomuitval moet de installatie worden stilgelegd als er sprake is van kans op vorst.

Antivrieskringloop

Bij vorstgevaar worden de reinigingstools en hun toevoerleidingen door circulerend water doorstroomd en zo tegen bevriezing beschermd.

De antivrieskringloop wordt door de antivriespomp in werking gesteld.

Uit de volgende onderdelen blijkt dat het apparaat is uitgerust met een antivrieskringloop:

①Kogelkraan vorstbescherming met zeef
②Vlottertank vorstbescherming
③Antivriespomp
④ Filter antivriespomp

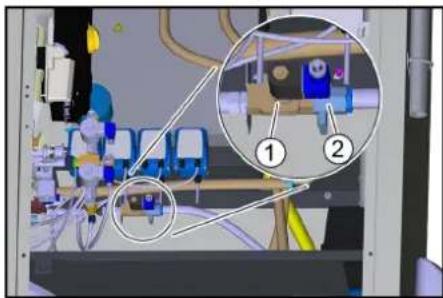

Vorstbescherming met restwater

Bij vorstgevaar stroomt er vers water door het reinigingstools en de toevoerleidingen, zodat deze tegen bevriezing worden beschermd. Het water wordt vervolgens geloosd in het afvalwater.

Als een magneetventiel voor vorstbescherming aanwezig is, geeft dat aan dat de installatie is uitgerust met deze versie van vorstbescherming.

①Magneetventiel voor vorstbescherming
②Kogelkraan vorstbescherming

Onderhoudswerkzaamheden vóór en tijdens de vorstperiode

Tijdstip Handeling Uitvoering Door de
vóór de vorstperiode F	Filter antivriespomp reinigen. Filter reinigen	en weer aanbrengen. Eigenaar / formele	gebruiker
	Filter in de Powerschuim-sproeier (optie) reinigen	Filter verwijderen en reinigen (zie "Filter van de Powerschuim-sproeier reinigen"). Stel de volgende reinigingsintervallen in op basis van ervaring.	Eigenaar / formele gebruiker
Meerdere keren per dag bij vorst	Wasborstel controleren	Op verontreinigingen en ijsvorming controleren, evt. wassen met borstel blokkeren.	Eigenaar / formele gebruiker
Dagelijks bij vorst Binn	enruimle van de installatie controle- ren.	Is de verwarmingsventilator in bedrijf? Klopt de instelling van de thermostaatregelaar (warmer dan -10 °C - niveau "I", kouder dan -10 °C - niveau "II")?	Eigenaar / formele gebruiker
Dagelijks bij vorst, al- leen bij vorstbeveili- gingscircuit	Gereedschapshouders controleren.	Is de afvoer naar de vlottertank antivries vrij?	Eigenaar / formele gebruiker
	Zeef reinigen.	Zie paragraaf "Onderhoud en verzorging/zeef reinigen".	Eigenaar / formele gebruiker
	Filter antivriespomp reinigen. Filter reinigen	en weer aanbrengen. Eigenaar / formele	gebruiker
Na 160 bedrijfsuren of maandelijks	Hoeveelheid antivries controleren	Minimumwaarde: ca. 0,5 l/min per waswerktuig (het werktuig met het laagste debiet is maatgevend). Hoeveelheid antivries kleiner bij vorstbeveiligingscircuit: Filter antivriespomp reinigen, zeef (op de kogelkraan voor vorstbescherming) reinigen, leiding doorspoelen. Hoeveelheid antivries groter bij alle werktuigen: De walermassa met de ko- gelkraan voor vorstbescherming regelen. Watermassa alleen groter bij het hogedrukpistool: De slangkoppeling in het hoge- drukpistool vervangen. △WAARSCHUWING Is de antivries-watermassa te groot, dan kan het hogedrukpistool ongecontro- leerd bewegen en letsels veroorzaken. Vervang bij een te grote antivries-watermassa in het hogedrukpistool absoluut de slangkoppeling in het hogedrukpistool.	Eigenaar / formele gebruiker

Powerschuim- Sproeier reinigen

1. Schroef het voorste deel van de sproeier los.

① Voorste deel van de sproeier

②Filter

③ Sproeierhouder

1. Verwijder het filter en reinig het.
2. Plaats het filter.
3. Schroef het voorste deel van de sproeier op de sproeierhouder en draai vast.

Netscheiding (optie)

Voor de scheiding van het waterleidingnet wordt de installatie gevoed met water uit een vlottertank, met nageschakelde boosterpomp.

Buitenwerkingstelling

1. Draai de schakelaar van het apparaat op "0/OFF".

Buitenwerkingstelling bij kans op vorst

Stel een installatie zonder bescherming tegen vorst buiten gebruik (zie hoofdstuk "Buitenwerkingstelling"). Installatie met bescherming tegen vorst:

1. Laat de schakelaar van het apparaat in de stand "1/ON" staan.
2. Vergrendel de wasplaats in het menupunt "Washing" van de besturing.

Buitengebruikstelling

Is er tijdens de buitengebruikstelling geen kans op vorst:

1. Sluit de watertoevoer af.
2. Onderbreek de stroomvoorziening.

Buitengebruikstelling bij kans op vorst

Voer bij kans op vorst bovendien de volgende stappen uit:

1. Ledig alle vlottertanks.
2. Schroef de slangen aan de vlottertanks eraf en laat deze leeglopen.
3. Schroef de slangen aan de hogedrukpomp eraf, laat het water aflopen.
4. Schroef de hogedrukslang op de pompkop los, laat het water aflopen.
5. Verwijder de jerrycan met reinigingsmiddel en bewaar deze op een vorstvrije plaats.
   In geval van twijfel kan de serviceafdeling met de buitengebruikstelling worden belast.

Aanvullend bij aanbouwset WSO

1. Verwijder het RO membraan en bewaar ze beschermd tegen vorst.
2. Leeg de buffertank voor permeaat.
3. Spoel de installatie (zonder basenwisselaar) met een antivriesoplossing.
4. Spoel de basenwisselaar met een geconcentreerde zoutoplossing.
5. Blaas alle watervoerende delen uit met olievrije perslucht.

Instructie

Tijdens langere bedrijfspauzes moet de installatie, met uitzondering van de basenwisselaar, worden gespoeld met een antivriesoplossing om het te beschermen tegen corrosie.

In geval van twijfel kan de serviceafdeling met de buitengebruikstelling worden belast.

Beschrijving apparaat

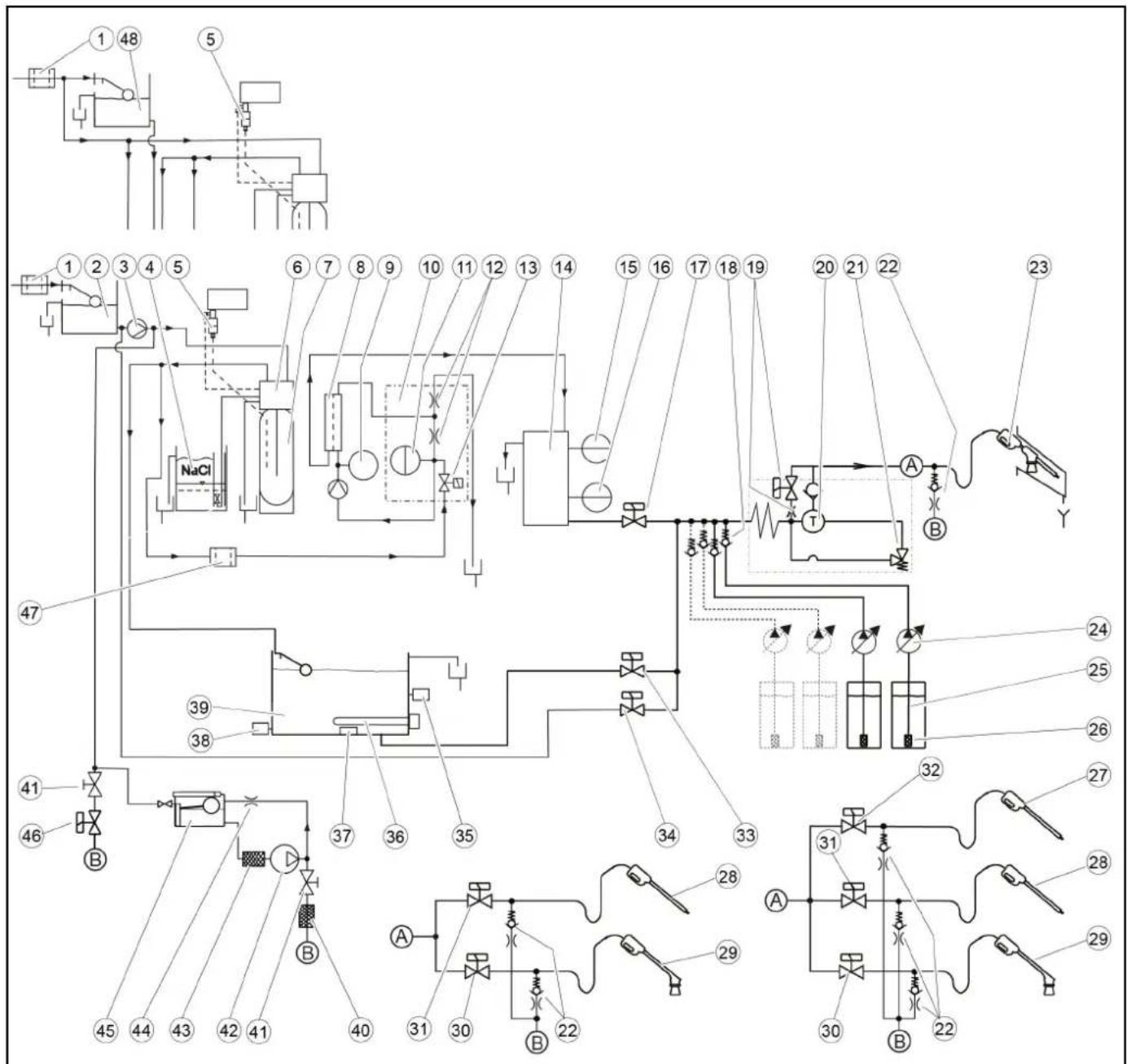

Flowschema

① Fijnfilter schoon water, gebouwzijdig

②Vlottertank koud water met leidingscheiding cat. 5 ^9

③ Voordrukpomp 9

④Zoutreservoir 1

⑤Hardheidssensor 1

⑥Regelkop basenwisselaar 1

⑦ Fles basenwisselaar 1

⑧RO-membraan 2

⑨Mamometer 2

10Verdeelblok 2

⑪Druksensor ^2

⑫Choke 2

⑬Magneetventiel zacht water ^2

⑭Buffertank permeaat 2

15 Niveauschakelaar BUFFERTANK VOL 2

⑯ Niveauschakelaar BUFFERTANK LEEG ^2

⑰Magneetventiel permeaat 2

⑱Terugslagklep reinigingsmiddel

⑲Bypassklep halve last met smoorklep 3

20 Hogedrukpomp

②1Overstroomklep

22Terugslagklep en smoorklep vorstbescherming ^4

②3Handspuitpistool met wasborstel (uitvoering met 1 werktuig)

⑳Doseerpomp

⑲Zuigslang reinigingsmiddel

⑳Reiningsmiddel-zuigfilter met voetklep

⑳Powerschuimlans (uitvoering met 3 werktuigen)

⑳Hogedrukpistool met straalbuis 5

⑲Schuimlans 5

③0 Magneetventiel schuim 5

③1Magneetventiel hoge druk (optie) ^5

③2 Magneetventiel powerschuimlans 6

③3 Magneetventiel warm water

34 Magneetventiel koud water

③5 Temperatuursensor warm water

③6 Elektrisch verwarmingselement

37 Temperatuurbegrenzer

38 Sensor droogloop

⑲Vlottertank warm water

④0Zeef ^7

④1 Kogelkraan voor vorstbescherming 7

④2Antivriespomp 7

④3 Filter antivriespomp 7

④4 Smoorklep 7

④5 Vlottertank vorstbescherming 7

④8 Vlottertank koud water zonder netonderbreking 10

^1 alleen bij optie waterontharding

^2 alleen bij optie omgekeerde osmose

^3 alleen bij hogedrukpomp type 908

4 alleen bij optie vorstbescherming (alle varianten)

^b alleen bij uitvoering met 2 en 3 werktuigen

^ alleen bij uitvoering met 3 werktuigen

' alleen bij vorstbeveiligingscircuit

^6 alleen bij vorstbescherming met afvalwater

^9 alleen bij varianten met netscheiding cat. 5

^10 alleen bij varianten zonder netscheiding

Bewakings- en veiligheidsinrichtingen

Overloopklep

Wordt tijdens het bedrijf de hendel van het hogedruk-pistool losgelaten, dan gaat de kringloopklep open, de hogedrukpomp blijft in bedrijf. Wordt het handspuitpi-stool opnieuw geopend, dan staat de hogedrukstraal direct ter beschikking.

Motorveiligheidsschakelaar

Bij een te hoge stroomopname schakelt de motorveiligheidsschakelaar de pompmodules uit.

Wikkelingbeschermcontact

Een wikkelingbeschermcontact is alleen bij modellen met 900 l/h ingebouwd.

Het wikkelingbeschermcontact in de motorwikkeling van de pompaandrijving stuurt bij thermische overbelasting een signaal naar de besturing. Deze schakelt de motor uit.

Temperatuurregelaar

Als de watertemperatuur in de vlottertank warm water, schakelt de temperatuurvoeler de circulatiepomp warm water in en na het bereiken van de maximale temperatuur weer uit.

Oververhittingsbeveiliging

De debietschakelaar in de vlottertank warm water schakelt het elektrische verwarmingselement uit, als het waterpeil te diep daalt.

Sensor droogloop

Voorkomt de werking van het elektrisch verwarmings-element wanneer de vlottertank voor warmwater leeg is.

Sensor hard water

Alleen bij installaties met basenwisselaar. Indien de resthardheid van het ontharde water een grenswaarde overschrijdt, berekent de besturing de restcapaciteit van de flies van de basenwisselaar. De regeneratie van de flies van de basenwisselaar wordt ten laatste de volgende nacht gestart.

Druksensor

Alleen voor installaties met reverse-osmose. Als er een tekort aan water is, wordt de installatie ge- stopt om te voorkomen dat de RO-pomp droogloopt.

Niveauschakelaar buffertank vol

Alleen voor installaties met reverse-osmose. Schakelt de RO-pomp uit als de buffertank voor permeaat vol is.

Niveauschakelaar buffertank vol

Alleen voor installaties met reverse-osmose. Schakelt de RO-pomp in wanneer de buffertank voor permeaat vol is.

Onderhoud

Onderhoudsaanwijzingen

Basis voor een veilige installatie is regelmatig onderhoud volgens het onderstaande onderhoudsschema. Gebruik uitsluitend originele onderdelen van de fabrikant of door deze geadviseerde delen, zoals

- Reserveonderdelen en slijstukken,

• toebehoren.
- brandstoffen.
• reinigingsmiddelen.

ΔGEVAAR

Levensgevaar door elektrische schok.

Schakel vóór werkzaamheden aan het apparaat de op locatie aanwezige hoofdschakelaar uit en beveilig deze tegen herinschakelen.

Laat alle werkzaamheden aan elektrische onderdelen van de installatie alleen door een elektricien uitvoeren.

△WAARSCHUWING

Uit beschadigde componenten kan een hogedruk- straal vrijkomen die letsels veroorzaken kan.

Schakel de installatie drukloos door de schakelaar van het apparaat op "0/OFF" te zetten en vervolgens het hogedrukpistool te openen tot de druk in de installatie is afgebouwd.

LET OP

Een hogedrukstraal kan componenten van de installatie beschadigen.

Reinig de binnenruimte van de installatie niet met de hovedrukstraal. Houd de hogedrukstraal bij de reiniging aan de buitenkant uit de buurt van het bovendeel van de installatie (met muntinworp, restwaarde-indicatie en programmaschakelaar).

1. Schakel de op locatie aanwezige hoofdschakelaar uit en beveilig deze tegen herinschakelen.
2. Sluit de watertoevoer af.

Wie mag er onderhoudswerkzaamheden uitvoeren?

Exploitant: werkzaamheden met de aanwijzing "Exploitant" mogen alleen door geïnstrueerde personen worden uitgevoerd die hogedrukinstallaties veilig kunnen bedienen en er op veilige wijze onderhoud aan kunnen uitvoeren.

Serviceafdeling: werkzaamheden met de aanwijzing "Serviceafdeling" mogen alleen worden uitgevoerd door servicemonteurs van KÄRCHER of door monteurs die door KÄRCHER hiervoor zijn geautoriseerd.

Veiligheidsinspectie/onderhoudscontract

Met uw dealer kunt u een regelmatige veiligheidsinspectie vastleggen of een onderhoudscontract afsluiten. Vraag hierover advies.

Overzicht van de installatie

①Filter antivriespomp
② Verwarmingsventilator
③Kogelkraan voor vorstbescherming met zeef
④Jerrycans met reinigingsmiddel
⑤Doseerpomp

⑥ Hogedrukpomp
⑦Muntenkistje
⑧Munttester, muntinworp
⑨ Afsluitbare muntencassette (optie)
⑩Slot

⑪ Reinigingsmiddelfilter
⑫Vlotterklep
⑬ Ultrafijn filter WSO
⑭ Gereedschaphouder
⑮Zoutreservoir

Onderhoudsschema
WSO: alleen uit te voeren voor systemen met basenwisselaar RO: alleen uit te voeren in systemen met omgekeerde osmose.

Tijdstip Handeling Uitvoering Door de
Dagelijks	Hogedrukslangen controleren.	Hogedrukslangen op mechanische beschadiging zoals schade door schuren, zichtbaar weefsel van de slang, knikken en poreus en gescheurd rubber controleren. Beschadigde hogedrukslangen vervangen.	Eigenaar / formele gebruiker
	Wasborstel controleren.	Wasborstels op beschadiging, verontreiniging en slijtage controleren. Zijn de haren van de borstels korter dan 30 mm, dan moeten deze worden vervangen. Bij tempera-turen lager dan -5°C meerdere keren per dag op ijsvorming controleren, evt. schuim-wasbeurt blokkeren. Hiervoor combi-straalbuis door hogedruk-straalbuis vervangen	Eigenaar / formele gebruiker
	Aanwijzingsborden op de wasplaats con-troleren.	Controleren of aanwijzingsborden voor de gebruiker voorhanden en leesbaar zijn. Eigenaar / formele gebruiker
	Dichtheid van de installatie controleren.	Pompen en leidingsysteem op lekkage controleren. De klantenservice contacteren als er olie onder de hogedruppomp ligt of als bij werking van de pomp meer dan 3 drup-pels water per minuut uit de hogedruppomp druppelen.	Eigenaar / formele gebruiker
	Vulniveau van het reinigingsmiddel contro-leren.	Vulniveau controleren, indien nodig bijvullen. Eigenaar / formele gebruiker
	Muntenkistje legen Apparaatdeur openen en het muntenbakje legen.
Bij installatie met vorstbescherming: dagelijks bij vorst	Vorstbeveiligingsinstallaties controleren. Is de verwarmingsventilator in bedrijf?Klopt de instelling van de thermostaatregelaar (warmer dan -10 °C - niveau "I", kouder dan -10 °C - niveau "II")?Is de vorstbeveiligingsinstallatie in bedrijf (hoeveelheid antivries ca. 0,5 l/min)?Is de afvoer van de gereedschaphouder vrij?		Eigenaar / formele gebruiker
	Zeef reinigen. Zie paragraaf "Zeef reinigen". Eigenaar / formele gebruiker
	Filter antivriespomp reinigen.	Filter reinigen en weer aanbrengen.	Eigenaar / formele gebruiker
Na 40 bedrijfsuren of wekelijks	Oliepeil van de hogedruppomp controle-ren.	Het oliepeil moet tussen de markeringen MIN en MAX staan, anders olie bijvullen.	Eigenaar / formele gebruiker
	Oliepeil controleren.	Is de olie melkachtig, dan is er water in aanwezig. Met klantenservice contact opnemen.	Eigenaar / formele gebruiker
	Gereedschapshouders reinigen.	Vuil uit de gereedschaphouders verwijderen.	Eigenaar / formele gebruiker
	Reinigingsmiddelfilter controleren	Controleer de hogedrukstraal visueel op reinigingsmiddel, reinig het reinigingsmiddelfilter indien nodig.	Eigenaar / formele gebruiker
	Werking controleren	Werking van alle wasprogramma's controleren	Eigenaar / formele gebruiker
	WSO: zoutreservoir controleren	Is het zoutniveau boven de waterspiegel? Indien nodig onthardingszout bijvullen.	Eigenaar / formele gebruiker
	WSO: resterende hardheid van het ontha-de water controleren	Water uit de vlottertank voor warm water verwijderen en resthardheid met testset B (bestelnr. 6.768-003) bepalen. Instelwaarde: onder 3 "dH.	Eigenaar / formele gebruiker
	Buitenzijde van de behuizing reinigen	Reinigingsmiddel "Washal- en tegelreinigingsmiddel RM 841" in 10% mengen, op de oppervlakken aanbrengen, ca. 2 tot 3 minuten laten inwerken, niet laten opdrogen. Na de inwerktijd grondig spoelen met de hogedrukstraal.	Eigenaar / formele gebruiker
		Reinigingsmiddel "Washal- en tegelreinigingsmiddel RM 841" in 20% mengen, op het oppervlak aanbrengen, ca. 2 tot 3 minuten laten inwerken. Na de inwerktijd de oppervlakken reinigen met een vochtige pad of microvezeldoek en vervolgens grondig af-spoelen met een hogedrukstraal. Indien gewenst kunnen de grote oppervlakken worden verwijderd met een rubberen trekker.	Eigenaar / formele gebruiker
	Spatschermen reinigen	Reinigingsmiddel "Washal- en tegelreinigingsmiddel RM 841" in 10% mengen, op de oppervlakken aanbrengen, ca. 2 tot 3 minuten laten inwerken, niet laten opdrogen. Na de inwerktijd grondig spoelen met de hogedrukstraal. LET OP BeschadigingsgevaarOplosmiddelen en reinigingsmiddelen die oplosmiddelen bevatten, kunnen de spat-schermen beschadigen.Reinig de spatschermen niet met oplosmiddelen of reinigingsmiddelen die oplosmid-delen bevatten.	Eigenaar / formele gebruiker
Eenmaal, 1 maand na inbedrijfstelling	WSO: ultrafijn filter WSO vervangen	Toevoer schoon water sluiten, de filterbekers losschroeven, de filterinzet vervangen, nieuwe filterinzet en filterhouder terugplaatsen, de schoonwatertoevoer openen.	Eigenaar / formele gebruiker
Na 80 bedrijfsuren of tweewekelijks	Behuizing reinigen en onderhouden.	Behuizing aan buiten- en binnenkant grondig reinigen.	Eigenaar / formele gebruiker
Na 160 bedrijfsuren of maandelijks	Hoeveelheid antivries controleren.	Minimumwaarde: ca. 0,5 l/min per waswerktuig (het werktuig met het laagste debiet is maatgevend).Hoeveelheid antivries kleiner bij vorstbeveiligingscircuit: Filter antivriespomp reinigen, zeef (op de kogelkraan voor vorstbescherming) reinigen, leiding doorspoelen.Hoeveelheid antivries groter bij alle werktuigen: De watermassa met de ko-gelkraan voor vorstbescherming regelen.Watermassa alleen groter bij het hogedrupkpostool: De slangkoppeling in het hoge-drukpistool vervangen.△ WAARSCHUWINGIs de antivries-watermassa te groot, dan kan het hogedrupkpostool ongecontro-leerd bewegen en letsels veroorzaken.Vervang bij een te grote antivries-watermassa in het hogedrupkpostool absoluut de slangkoppeling in het hogedrupkpostool.	Eigenaar / formele gebruiker
	Filters van de reinigingsmiddelen in de rei-nigingsmiddelreservoirs reinigen.	Filters verwijderen en met heet water grondig doorspoelen.	Eigenaar / formele gebruiker
	WSO: zoutreservoir controleren	Het waterpeil controleren (ca. 5...25 cm boven de zeeplaat).	Eigenaar / formele gebruiker
		Op afzettingen controleren, indien nodig leegmaken, reinigen, bijvullen met onthar-dingszout en opnieuw in gebruik nemen. Gevaar voor functiestoringen. Bij het bijvullen van onthardingszout alleen het onthardingszout in tabletvorm gebruiken dat in het hoofdstuk "Toebehoren" wordt genoemd.	Eigenaar / formele gebruiker
	Scharmleren van de deur smeren.	Scharmleren met vet (best.nr.: 6.288-072) smeren.	Eigenaar / formele gebruiker
	Sloten deur, besturingskastdeur smeren.	Onderhoudsmiddel (best.nr.: 6.288-116) in de sloten sproeien.	Eigenaar / formele gebruiker
Tijdstip	Handeling	Uitvoering	Door de
Driemaandelijks Muntinworp reinigen Open de deur van het apparaat. Muntinworp reinigen (zie hoofdstuk "Onderhoudswerkzaamheden").			Eigenaar / formele gebruiker
Na 250 bedrijfsuren of halfjaarlijks	Pompkop controleren. Klantenservice
	Vlotterkleppen schoon water controleren.	Loopt er water uit de overloopslang, de pakking aan de vlotterklep controleren. Indien nodig vlotterklep vervangen.	Exploitant/klantenservice
	Pompslang in de doseerpompen controle-ren.	Pompslang op scheuren en slijtage controleren, indien nodig vervangen. Exploitant/klantenservice
Na 500 bedrijfsuren of jaarlijks	Hogedrukpompen compleet controleren. Klantenservice
	Olie van de hogedrukpompen verversen. Zie onderhoudswerkzaamheden. Eigenaar / formele		gebruiker
Jaarlijks vóór de vorstperiode	Filter in de Powerschuim-sproeier (optie) reinigen	Zie "Vorstbescherming/Powerschuim-sproeier reinigen". Stel de volgende reinigings-intervallen in op basis van ervaring.	Eigenaar / formele gebruiker
Om de 1000 bedrijfsuren	WSO: ultrafijn filter WSO vervangen	Toevoer schoon water sluiten, de filterbekers losschroeven, de filterinzet vervangen,nieuwe filterinzet en filterhouder terugplaatsen, de schoonwatertoevoer openen.	Eigenaar / formele gebruiker
	Veiligheidscontrole	Veiligheidscontrole volgens de richtlijnen voor vloeistofstralers/voorschriften inzake ongevallenpreventie.	Klantenservice

Olie verversen

⚠ WAARSCHUWING

Gevaar voor verbranding

De hogedrukpomp en de motorolie zijn heet en kunnen bij aanraking brandwonden veroorzaken. Laat de hogedrukpomp 15 minuten afkoelen voordat de olie wordt ververst.

1. Plaats een opvangbak voor de olie onder de olieaf- tapplug.

1. Het deksel van het oliereservoir nemen.
2. Draai de olieaftapplug eruit en vang de olie op.
3. De olieaftapplug erin draaien en vastdraaien.
4. Giet de nieuwe olie langzaam tot de "MAX"-markering in het oliereservoir.
5. Het deksel van het oliereservoir aanbrengen.
6. Verwijder de oude olie op milieuvriendelijke wijze of geef deze af bij een geautoriseerde verzamelplaats.

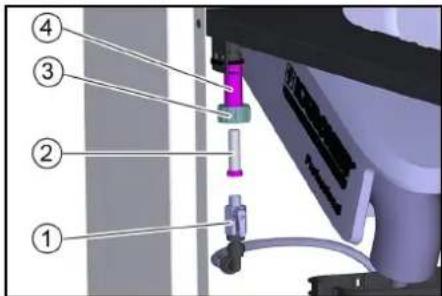

Zeef reinigen

1. De wartelmoer openen.

1. Trek de kogelkraan voor vorstbescherming naar beneden,
2. Trek de zeef uit de houder en maak deze schoon.
3. Plaats de zeef.
4. Bevestig de kogelkraan voor vorstbescherming met de wartelmoer op de houder.

Muntinworp reinigen

1. Open de deur van het apparaat.
2. Klap de munttester open.

1. Reinig de muntbaan met een vochtige doek met af- wasmiddel.

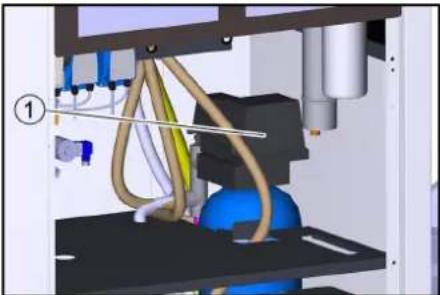

Handmatige regeneratie WSO (BA 65/RO 75)

1. Het deksel van de stuurkop nemen.

1. De rode knop indrukken en ingedrukt houden.

1. Draai de nokkenas met de hand totdat de pijl naar "Zouten en wassen" wijst.

Het regeneratieproces start en duurt ongeveer 1 uur.

Hulp bij storingen

⚠ GEVAAR

Levensgevaar door elektrische schok.

Schakel vóór werkzaamheden aan het apparaat de op locatie aanwezige hoofdschakelaar uit en beveilig deze tegen herinschakelen.

⚠ WAARSCHUWING

Uit beschadigde componenten kan een hogedruk- straal vrijkomen die letsels veroorzaken kan.

Schakel de installatie drukloos door de schakelaar van het apparaat op "0/OFF" te zellen en vervolgens alle hogedrukpistolen te openen tot de druk in de installatie is afgebouwd.

Exploitant: werkzaamheden met de aanwijzing "Exploitant" mogen alleen door geïnstrueerde personen worden uitgevoerd die hogedrukinstallaties veilig kunnen bedienen en er op veilige wijze onderhoud aan kunnen uitvoeren.

Elektricien: werkzaamheden met de aanwijzing "Elektricien" mogen alleen worden uitgevoerd door personen met een opleiding op elektrotechnisch gebied.

Serviceafdeling: werkzaamheden met de aanwijzing "Serviceafdeling" mogen alleen worden uitgevoerd door servicemonteurs van KÄRCHER of door monteurs die door KÄRCHER hiervoor zijn geautoriseerd.

Actueel aanwezige fouten, storingen en gebeurtenissen

Bij kritieke fouten, storingsmeldingen of gebeurtenissen schakelt het startscherm na ca. 1 minuut automatisch over naar de meldingenweergave.

Een aanwezige melding wordt op de besturing aangegeven met een Opgelet-symbol in de rechterbovenhoek.

① Weergave voor aanwezige meldingen

Weergave van meldingen

① Weergave van de categorie van de melding:

• rood: kritieke fout; installatie stopt onmiddellijk
• geel: storing; installatie kan verder worden gebruikt
  — groen: gebeurtenis; informatie voor de exploitant

②Foutbeschrijving

③Informatie over de mogelijke oorzaak van de fout en de oplossing. Weergave van het foutnummer en de datum en tijd waarop de fout is opgetreden.

④ Knop om de fout te bevestigen. Instructie

Als de knop grijs wordt weergegeven, is de fout nog steeds aanwezig en kan deze niet worden bevestigd. Als de knop een gele achtergrond heeft, is de storing verholpen en kan de fout worden bevestigd.

⑤Voortgangsbalk, visualiseert hoe lang de huidige melding al wordt weergegeven.

Instructie

De weergave schakelt na ca. 2-3 seconden automatisch over naar het volgende scherm. De balk is dan volledig vol.

⑥Weergave actueel meldingsnummer / totaal aantal meldingen.

⑦Knoppen om handmatig heen en weer te bladeren door de verschillende meldingen.

Instructie

Als er een kritieke fout optreedt, kan de installatie niet worden bediend. Dit wordt aangegeven door een rode balk in het desbetreffende menuscherm.

①rode balk wanneer de installatie geblokkeerd is door een kritieke fout

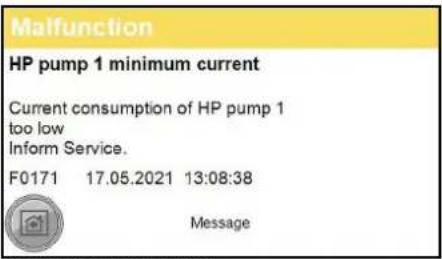

Voorbeeld weergave storing

Voorbeeld weergave gebeurtenis

Storingen die door de besturing worden gemeld

Storingen zonder indicatie Storingen aan de hogedrukpom

Storing	Mogelijke oorzaak	Remedie	Door de
Installatie komt niet op druk of de pomp tikt	Watertoevoerhoeveelheid te gering.	Watertoevoerhoeveelheid controleren (zie Technische gegevens).	Eigenaar / formele gebruiker
	Hogedruksproeier verstopt of uitgespoeld..	Reinig of vervang de hogedruksproeier.	Eigenaar / formele gebruiker
	Verkeerde hogedruksproeier gemon-teerd.	Vervang de hogedruksproeier (voor de maat zie "Technische gege-vens").	Eigenaar / formele gebruiker
	Leiding verstopt.	Alle leidingen op doorlaat controleren.	Eigenaar / formele gebruiker
	Installatie zuigt lucht.	Systeem op dichtheid controleren, reinigingsmiddel-zuigbuizen moe-ten in het reinigingsmiddel liggen, reinigingsmiddel-reservoir bijvullen.	Eigenaar / formele gebruiker
		Pompslang op scheuren en slijtage controleren, indien nodig vervan-gen.	Eigenaar / formele gebruiker
Hogedrukpomp lek (meer dan 3 druppels water per minuut)	Defect onderdeel van de pomp.	Defect onderdeel vervangen.	Klantenservice
Geen aanzuiging reini-gingsmiddel	Verstopt filter of verstopte slang.	Onderdelen reinigen.	Eigenaar / formele gebruiker
	Terugslagklep defect.	Klep vervangen.	Klantenservice
	Pompslang in de doseerpomp beschadigd.	Pompslang op scheuren en slijtage controleren, indien nodig vervan-gen.	Exploitant, serviceafdeling
Hogedrukpompen zuigen lucht	Reinigingsmiddelreservoir leeg.	Met reinigingsmiddel vullen.	Eigenaar / formele gebruiker

Storingen aan de warmwateropwekking

Storing	Mogelijke oorzaak	Remedie	Door de
Watertekort in de vlotter-tank warm water	Watertoevoer geblokkeerd.	Open het afsluitventiel voor schoon water (ter plaatse).	Eigenaar / formele ge-bruiker
	Vlotterklep defect. Controleer de vlotterklep, repareer deze indien nodig Eigenaar / formele ge-		bruiker
	Droogloopsensor defect. Controleer de sensor. Eigenaar / formele ge-		bruiker
	Slang gebarsten of losgeraakt. Controleer de slangleidingen, repareer of vervang ze indien nodig. Eigenaar / formele ge-		bruiker
	Pomp netscheiding (optie) werkt niet.	Controleer de pomp. De spanningsvoorziening van de pomp controleren.	Klantenservice
Te hoge of te lage water-temperatuur	Temperatuursensor warm water is de-fect.	Controleer de temperatuursensor, vervang deze indien nodig.	Klantenservice

Storingen aan de muntinworp

Storing	Mogelijke oorzaak	Remedie	Door de
De munttester weigert alle munten	Apparaatschakelaar uitgeschakeld.	Zet de apparaatschakelaar (in het apparaatschakelaar) op "1".	Eigenaar / formele gebruiker
	De tijd of bedrijfstijden zijn veranderd.	Controleer de instellingen op de besturing.	Eigenaar / formele gebruiker
	Een kritieke fout heeft de installatie ge-deactiveerd.	Controleer de besturing op kritieke storingen. Corrigeer en bevestig eventuele fou- ten.	Eigenaar / formele gebruiker
	De munttester is verontreinigd.	Maak de muntinworp schoon (zie "Verzorging en onderhoud").	Eigenaar / formele gebruiker

Storingen aan de basenwisselaar (optie)

Storing	Mogelijke oorzaak	Remedie	Door de
De basenwisselaar regenereert niet	Geen stroomvoorziening.	Controleer de stroomvoorziening.	Eigenaar / formele gebruiker
Water blijft hard na de regeneratie	Het zoutreservoir is leeg.	Vul bij met onthardingszout, wacht tot het pekelwater gevormd is (ca. 2 uur), start een handmatige regeneratie. Laat het zoutniveau nooit dalen tot onder het water-niveau in het zoutreservoir.	Eigenaar / formele gebruiker
Pekelwater wordt niet aangezogen	Watertoevoerdruk te laag.	Verhoog de watertoevoerdruk tot ten minste 0,3 MPa (3 bar).	Eigenaar / formele gebruiker

Storingen aan de basenwisselaar (optie)

Storing	Mogelijke oorzaak	Remedie	Door de
RO-pomp start niet	Buffertank voor permeaat is vol.	Wacht tot permeaat wordt verbruikt.	Eigenaar / formele gebruiker
	De opstarttijd van de besturing is nog niet afgelopen.	Wachten. Eigenaar / formele ge-	bruiker
	Watertekort.	Controleer het ultrafijnfilter op vuil, vervang indien nodig het filterelement.	Eigenaar / formele ge-bruiker
	Regeneratie basenwisselaar loopt.	Wachten tot het einde van de regeneratie.	Eigenaar / formele ge-bruiker
	Er komt geen onthard water uit de ba-senwisselaar.	Controleer de basenwisselaar.	Eigenaar / formele ge-bruiker
De buffertank voor perme-aat is vaak leeg	Watertoevoertemperatuur te laag.	Controleer de temperatuur van het ontharde water.	Eigenaar / formele ge-bruiker

Storingen aan de vorstbeschermingsinrichtingen (optie)

Storing	Mogelijke oorzaak	Remedie	Door de
Verwarmingsventilator niet in werking	Verwarmingsventilator verkeerd inge-steld.	Controleer de instellingen van de verwarmingsventilator (zie "Vorstbescherming/verwarmingsventilator").	Eigenaar / formele ge-bruiker
Vorstbescherming niet in werking	Spanningsvoorziening onderbroken.	Controleer de spanningsvoorziening en stel deze bereid.	Eigenaar / formele ge-bruiker
Reinigingstools bevroren.	Filter voor vorstbeschermingspomp of zeef verstopt (alleen antivrieskring-loop)	Open het filter van de vorstbeschermingspomp en maak het schoon. Reinig de zeef (zie “Verzorging en onderhoud/zeef reinigen”).	Eigenaar / formele ge-bruiker

Technische gegevens

		500 l/h 6 kW	500 l/h 12 kW	500 l/h 24 kW	900 l/h 6 kW	900 l/h 12 kW	900 l/h 24 kW
Landvariant
Land		EU	EU	EU	EU	EU	EU
Elektrische aansluiting
Netspanning	V	400	400	400	400	400	400
Fase	~	3	3	3	3	3	3
Frequentie	Hz	50	50	50	50	50	50
Aansluitvermogen zonder vorstbescherming	kW	8,7	14,7	26,7	9,5	15,5	27,5
Aansluitvermogen met vorstbescherming	kW	11,5	17,5	29,5	12,3	18,3	30,3
Beschermingsgraad		IPX5 IPX5 IPX5 IPX5		IPX5 IPX5
Netbeveiliging (traag)	A	32	40	63	32	40	63
Aardlekschakelaar	delta I, A	0,03	0,03	0,03	0,03	0,03	0,03
Wateraansluiting
Toevoerdruk	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Toevoertemperaluur (max.)	°C	40	40	40	40	40	40
Toevoerdebiet (min.)	l/min	10	10	10	15	15	15
Gegevens capaciteit apparaat
Sproeiergrootte van de standaardsproeier	--	5004	5004	5004	5004	5004	5004
Bedrijfsdruk	MPa	10	10	10	10	10	10

Bedrijfsoverdruk (max.) MPa 11 11 11 11 11 11

Opbrengst, water l/min 9,16 9,16 9,16 9,16 9,16 9,16

Warmwatertemperatuur bij continu gebruik °C 25 60 60 20 40 50

Reactiekracht van het hogedrukpistool N	17 17 17 29 29 29
Opbrengst, reinigingsmiddel	ml/min	2,5...70	2,5...70	2,5...70	2,5...70	2,5...70	2,5...70
Afmetingen en gewichten
Lengte x breedte x hoogte maximaal	mm	800x1200x210	800x1200x210	800x1200x210	800x1200x210	800x1200x210	800x1200x210
		0	0	0	0	0	0
Ruimte voor reinigingsmiddelreservoirs	I	4x10	4x10	4x10	4x10	4x10	4x10
Vlottertank koud water	I	3,5	3,5	3,5	3,5	3,5	3,5
Vlottertank vers water	I	30	30	30	30	30	30
Gewicht	kg	330	330	330	330	330	330
Hoeveelheid olie van een hogedrukpomp	I	0,5	0,5	0,5	0,5	0,5	0,5
Type olie	Type	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90
Berekende waarden conform EN 60335-2-79
Hand-arm-vibratiewaarde	m/s ^2	0,2	0,2	0,2	0,2	0,2	0,2
Onzekerheid K	m/s ^2	0,5	0,5	0,5	0,5	0,5	0,5
Geluidsdrukniveau	dB(A) 66 66 66 66 66
Onzekerheid K _pA	dB(A)	3	3	3	3	3	3
Geluidsvermogensniveau L _WA + onzekerheid K _WA	dB(A)	85	85	85	85	85	85
Basenwisselaar
Capaciteit BA 42	°dH/m ^3	42 42 42	-	-	-
Capaciteit BA 65	°dH/m ^3	65 65 65	65 65	65
Waterhardheid onthard water	°dH	0...0,3	0...0,3	0...0,3	0...0,3	0...0,3	0...0,3
Zoutreservoir	I	35	35	35	35	35	35
Reverse-osmose
Permeaatcapaciteit, min. bij 15 °C watertemperatuur l/h		60 60 60 60 60 60
Bedrijfsdruk in nieuwe toestand bij 15 °C watertempe-ratuur	MPa (bar)	1,4 (14)	1,4 (14)	1,4 (14)	1,4 (14)	1,4 (14)	1,4 (14)
Ontziltingssnelheid	%	98...99	98...99	98...99	98...99	98...99	98...99
Watertemperatuurbereik	°C	2...30	2...30	2...30	2...30	2...30	2...30
Omgevingstemperatuur (max.)	°C 40 40 40 40 40 40
Resterende hardheid toevoerwater	°dH	0...0,3	0...0,3	0...0,3	0...0,3	0...0,3	0...0,3
Maximaal geleidingsvermogen permeaat voor drogen zonder vlekken	μS/cm	<100	<100	<100	<100	<100	<100
Buffertank permeaat	I	65 65 65 65 65 65

Technische wijzigingen voorbehouden.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

Vervoer

⚠VOORZICHTIG

Gevaar voor letsel, gevaar voor beschadiging Houd bij het transport rekening met het gewicht van het apparaat.

1. Bij het transport in voertuigen het apparaat conform de richtlijnen tegen wegglijden en omvallen beveiligen.

Opslag

⚠VOORZICHTIG

Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het apparaat.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsverelsten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Hogedrukreiniger Type: 1.319-xxx

Relevante EU-richtlijnen

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

2009/125/EG

Toegepaste bepaling(en)

(EU) 2019/1781

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Toegepaste conformiteitswaarderingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Met één plaats

Gemeten: 82

Gegarandeerd: 85

2-Platz

Gemeten: 81

Gegarandeerd: 83

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Circuitul de protectie la inghet

Instalatie cu protectie la inghet:

Protectie impotriva supraîncălzirii

Piemērotie saskanotie standarti

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008
