Ecotherm Plus WGB - Ketel Baxi - Gratis gebruiksaanwijzing en handleiding

Producttype	Condensatie gasketel
Merk	Baxi
Model	Ecotherm Plus WGB
Afmetingen (bij benadering)	700 x 400 x 300 mm
Gewicht (bij benadering)	30 kg
Voeding	230 V ~ 50 Hz
Vermogen	28 - 38 kW
Hoofdfuncties	Centrale verwarming en productie van sanitair warm water met boiler
Onderhoud en reiniging	Ontluchten van de ketel, controle van dichtheid van verbindingen, indien nodig aftappen
Veiligheid	Noodstop, bescherming tegen elektrische risico's en brandwonden, instructies voor kinderen
Onderdelen en reparatie	Gebruik uitsluitend originele onderdelen die door de fabrikant zijn goedgekeurd
Algemene informatie	Gebruiksaanwijzing van 84 pagina's, beschikbaar in meerdere talen

Veelgestelde vragen - Ecotherm Plus WGB Baxi

Wat is de voedingsspanning van de Ecotherm Plus WGB ketel?

De ketel werkt op een netspanning van 230 V ~ 50 Hz (1/N/PE).

Hoe installeer ik de universele laadpompkit LS-U2?

Volg de stappen: ketel uitschakelen, leegmaken, blinddop verwijderen, pomp met terugslagklep monteren, koperen leidingen aansluiten, dan vullen en ontluchten. Raadpleeg de handleiding voor gedetailleerde schema's.

Welke veiligheidsmaatregelen moeten in acht worden genomen vóór de montage?

Schakel vóór elke ingreep het apparaat spanningsloos en laat het afkoelen om brandwonden te voorkomen. Elektrische werkzaamheden moeten worden uitgevoerd door een erkende elektricien.

Hoe ontlucht ik de ketel na installatie?

Open de terugslagklep (vastgezet in open stand) om de lucht te laten ontsnappen. Na het vullen, controleer de dichtheid van alle verbindingen.

Welke kabel gebruiken voor de boilersensor?

Gebruik een kabel van het type LIYY of LiYCY 2 x 0,8 mm². De maximale lengte hangt af van de doorsnede: tot 20 m voor 0,8 mm², 80 m voor 1 mm², 120 m voor 1,5 mm².

Hoe sluit ik de boilersensor aan op de regeling?

Voor serie C: aansluiting TLP (klem X4) op ISR-LMS en TWF (klem X10) op ISR-LMU. Voor serie E: QX3 (klem X1) voor de pomp en TWF (klem X5) voor de sensor op ISR-LMS.

Wat te doen bij een lek na montage?

Controleer de dichtheid van alle verbindingen en draai de schroeven aan. Als het lek aanhoudt, neem contact op met een erkende verwarmingsinstallateur.

Kan ik de ketel zelf installeren?

Nee, de installatie moet worden uitgevoerd door een erkende installateur. Een niet-conforme installatie kan leiden tot risico's op letsel en overlijden.

Hoe voorkom ik thermosifon?

Gebruik de meegeleverde terugslagklep. Breng na het ontluchten de anti-thermosifon terug in de bedrijfspositie (gesloten in normale werking).

Waar vind ik originele onderdelen?

De onderdelen moeten origineel en goedgekeurd door de fabrikant zijn. Neem contact op met een erkende Baxi-dealer om ze te bestellen.

GEBRUIKSAANWIJZING Ecotherm Plus WGB Baxi

Boiler Laadset universeel LS-U2 D voor WGB 28/38 C/E

1. Toelichting bij deze handleiding 38

1.1 Inhoud van deze handleiding 38
1.2 Gebrukte symbolen 38
1.3 Tot wie richt sich bereits handleiding? 38
1.4 Leveringsomvang 38

1. Veiligheid 39

2.1 Conform gebruik 39
2.2 Algemene vergilheidsvoorschriften 39
2.3 Conformiteitverklaring 40

1. Montage 41

3.1 Montage Reservoir Laadset universeel LS-U2. 41

1. Installatie 43

4.1 Elektrische installment 43
4.2 Installatie van de boilerpomp in de WGB; Serie C. 44
4.3 Installatie van de boilerlaadpomp in de WGB; Serie E. 45

Indholdsfortegnelse

DK

1. Omdenvejledning 46

1. Toelichting bij deze handleiding

Lees deze handleiding voor de montage van de toebehoren zorgvuldig!

1.1 Inhoud van deze handleiding

Inhoud van deze handleiding is de montage van de boiler laadsetLS-U2.

Let bovendien op de installmentiehandleiding van de condenserende gaswandketel WGB.

1.2 Gebruikte symbolen

Gevaar! Wonneer de waarschuwing worden genegeerd, bestaat er gevaar voor lijf en leven.

Gevaar voor elektrische schokken! Wanner de waarschuwing worden genegeerd, bestaat er gevaar voor lijf en leven door elektriciteit.

Opgelet! Bij negeren van de waarschuwing bestaat er gevaar voor het milieu en het apparaat.

Aanwijzing/tip: Hier vindt u awhile grondinformatie en handige tips.

Verwijzingaaraanvullendeinformaticsinanderedocumenten.

1.3 Tot wie richt sich deze handleiding?

Deze montagehandleiding richt zich tot de verwarmingsvakman, die het toeboren gemonteerd.

1.4 Leveringsomvang

• Boilerlaadpomp gemonteerd met aansluitleiding en terugslagklep
  -2Cu-Aansluitbuizen ( = 22mm)
  -Boilervoeler
  -Kabelklem

2. Veiligheid

2.1 Conform gebruik

Boilerlaadpomp LS-U2 deze zorgt voor de verbinding van warm water boilers en gaswandketels van de série WGB met een ketelbelasting van 28-38 kW.

2.2 Algemene veiligheidsvoorschriften

Gevaar! Levensgevaar!

Bij de installmentie van verwarmingssystemen bestaat het gevaar voor ernstig persoonlijk letsel en zware schade aan het milieu en het materiaal. Daarom mogen cv-installations alleen door verwarmingsinstallateurs geplaatst worden!!

Gevaar voor elektrische schokken! Levensgevaar door spanningsvoerende componenten!

De elektrische installmente en aansluitingen mogen slechts door een erkende elektricien uitgevoerd worden!

Gevaar! Levensgevaar door onvakkundig gebruik van het verwarmingssysteme!

• Dit apparaat is er nicht voor bestemd om door Personen (inclusief kinderen) met lichamelijke, sensorische of geestelijk beperkingen of met gebrek aan ervaring en/of met gebrek aan kennis gebruikt te worden, tenzij zij onder toezicht staan van een voor hun veilighheid verantwoordelijkpeasoon of door deze persoon geinstruendum worden over het gebruik van het apparaat.

• Kinderen要去en onder toezicht staan om veilig te stellen dat zij nicht met het apparaat spelen.

Gevaar! Levensgevaar door modificaties aan het apparaat!

Zelfondernomen modificaties en veranderingen aan het apparaat zichn Niet toegestaan, omdat deze mensen in gevaar brengen en tot schade kuren leiden. Bij een Niet-naleving verwalt de homologatie van het toestel.

Afstelling, onderhoud en reiniging van het apparaat mogen enkel door erkende installateurs uitgevoerd worden!

Gebruekte accessoires要去en voldoen aan de technische regels en door de fabrikant in verbinding met dit apparaat goedgekeurd zich.

Opgelet! Enkel het gebruik van originele onderdelen is toegestaan.

2.3 Conformiteitverklaring

Gevaar voor elektrische schokken! Voor de montage van de toebehoren要去 men eerst de spanning afzetten!

Verbrandingsgevaar! Voor de montage van de toebehoren要去 men eerst de kel afkoelen lately!

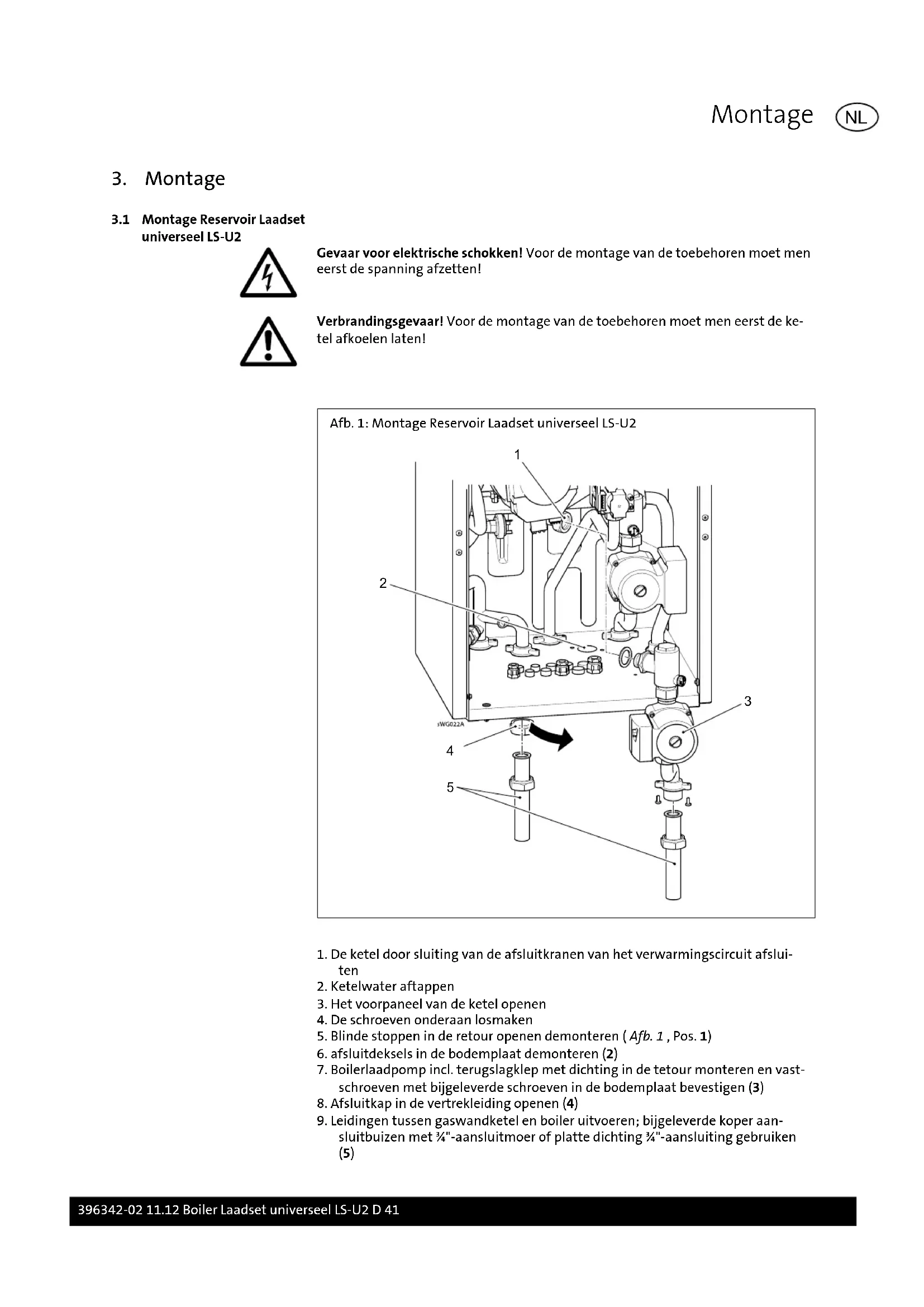

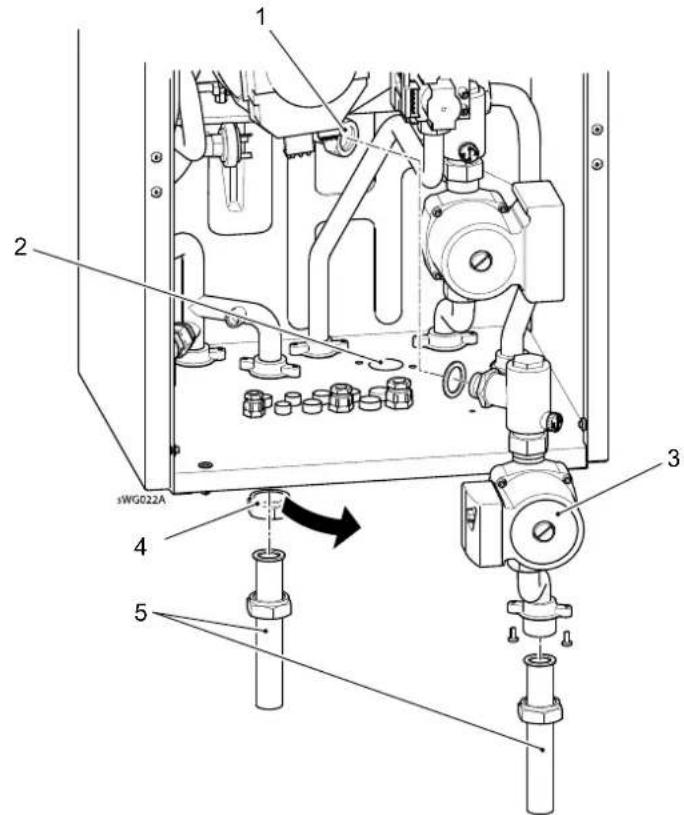

Afb. 1: Montage Reservoir Laadset universeel LS-U2

1. De ketel door sluiting van de afsluitkranen van het verwarmingscircuit aflui- ten
2. Ketelwater aftappen
3. Het voorpaneel van de ketel openen
4. De schroeven onderaan losmaken
5. Blinde stoppen in de retour openen demonteren (Afb.1, Pos.1)
6. aflsuitdeksels in de bodemplaat demonteren (2)
7. Boilerlaadpomp incl. terugslagklep met dichting in de tetour monteren en vast-schroeven met bijgeleverde schroeven in de bodemplaat bevestigen (3)
8. Afsluitkap in de vertkre党的领导 openen (4)
9. Leidingen:tussen gaswandketel en boiler uitvoeren; bijgeleverde koper aansluitbuizen met 14 -aansluitmoer of platte dichting 34 -aansluiting gebruiken (5)

1. Nazicht van alle verbindingen
2. Ketel weer vullen

Opgelet! Na het vullen van de ketel moet men de verbindingen testen op dichtheid!
12. Ketel ontluchten; Hiervoor antiterugslagklep openen (geblokkeerd) Antiterugslagklep Geblokkeerd (klep open) Werkingsstand

1. Antiterugslagklep in bedrijfsstand brengen
2. Afsluitkleppen openen

4. Installatie

4.1 Elektrische installmentie

Gevaar voor elektrische schokken! De elektrische installmentie en aansluitingen mo-gen slechts door een erkende elektricien uitgevoerd worden! Voor installmentiewerken uit te voeren要去 het betrokken onderdeel spanningsvrijnzijn!

Een aarding voorzien.

De watervoerende leidingen要去en aan de aarding worden bevestigd.

Netspanning: 1/N/PE

AC 230 V, 50 Hz

Bij de installmentie要去en deplaatselijkke reglementering nageleefd worden.

Instructies: Alle kabels要去 in de ketelomkasting in de voorgeschreven kabelhulsen en klemmen bevestigd worden.

Lengte van de kabels

De bus- en voelerkabelsং gaasspanningsgeleiders. Ze mogen nicht, wegens eventuele perturbatiesignalen parallel met de netspanningggeleiders geplaatst worden.

In het gegenovergestelde geval moet men beschermde kabels gebruiken.

Toegelaten lenghte:

Koperen geleider tot 20m:0,8 mm

Koperen geleider tot 80m:1 mm2

Koperen geleider tot 120m:1,5 mm²

Type kabels: bv. LIyy of LiYCY 2 x 0,8

4.2 Installatie van de boilerpomp in de WGB; Serie C

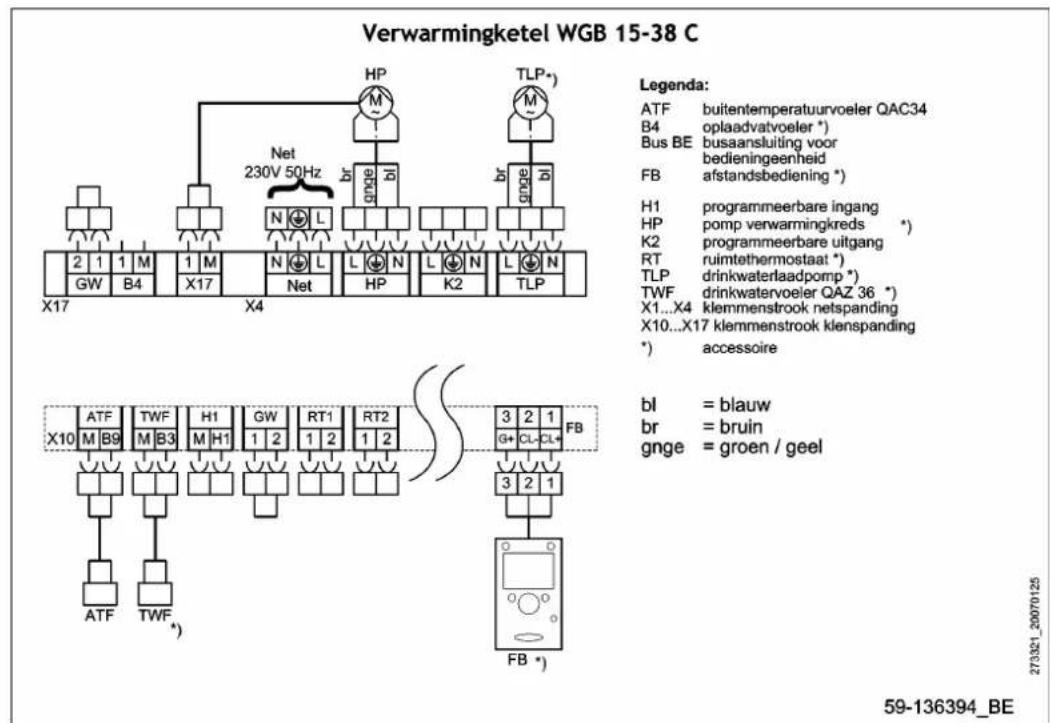

Afb. 2: Aansluitschema WGB; Serie C

1. Voorpaneel voorwand openen
2. Regelingsbord maar voor uitklappen
3. Het deksel van de ketelregeling openen
4. Aansluitkabel van de boilerlaadpomp op de aansluiting TLP (Klemmenbord X4) van de ketelregeling ISR-LMS aansluiten (zie aansluitplan, Afb. 2)
5. Bijgeleverde kabelvastschroeving in de bodemplaat monteren
6. Boilervoeler door de kabelvastschroeving doorvoeren
7. Aansluitkabel van de boilervoeler op de aansluiting TWF (klemmenbord X10) van de ketelregeling ISR-LMU aansluiten (zie aansluitplan, Afb. 2)

Opmerking: Alle kabels要去en in de ketelomkasting in de voorgeschreven kabel-hulzen en klemmen worden vastgezet.

4.3 Installatie van de boilerlaadpomp in de WGB; Serie E

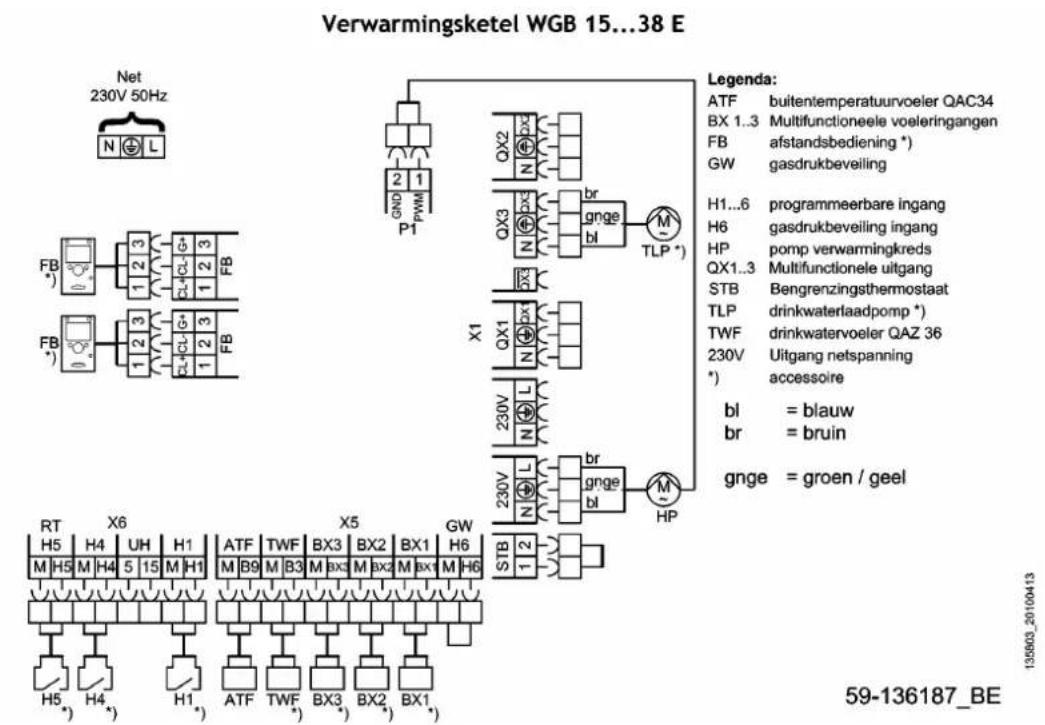

Afb. 3: Aansluitschema WGB; Serie E

1. Voorpaneel openen
2. Regelingsbord vooraan open klappen
3. Het deksel van de ketelregeling openen
4. Aansluitkabel van de boilerlaadpomp aan de aansluiting QX3 (klemmenbord X1) van de ketelregeling ISR-LMS aansluiten (zie aansluitplan, Afb. 3)
5. Bijgeleverde kabelvastschroeving in de bodemplaat monteren
6. Boilervoeler door de kabeldoorgang doorvoere
7. Aansluitkabel van de boilervoeler aan de aansluiting TWF (klemmenbord X5) van de ketelregeling ISR-LMS aansluiten (zie aansluitplan, Afb. 3)

Opmerking: Alle kabels要去en in de ketelomkasting in de voorgeschreven kabel-hulsen en klemmen geplaatst worden
