GEBRUIKSAANWIJZING SGB 540 i Baxi

1. Toelichting bij deze handleiding 40

1.1 Inhoud van deze handleiding 40
1.2 Gebrukte symbolen 40
1.3 Tot wie richt sich bereits handleiding? 40
1.4 Leveringsomvang 40

1. Veiligheid 42

2.1 Doelmatig gebruik 42
2.2 Algemene veiligeheidsvoorschriften 42

1. Montage 43

3.1 Montage cascadekit KB1B SGB E (SGB 125-215 E) 43
3.2 Totaal afmetingen KB1 SGB E. 44
3.3 Montage cascadekit KB2 SGB E (SGB 260-300 E) 45
3.4 Totaal afmetingen KB2 SGB E. 46

Spistresci

PL

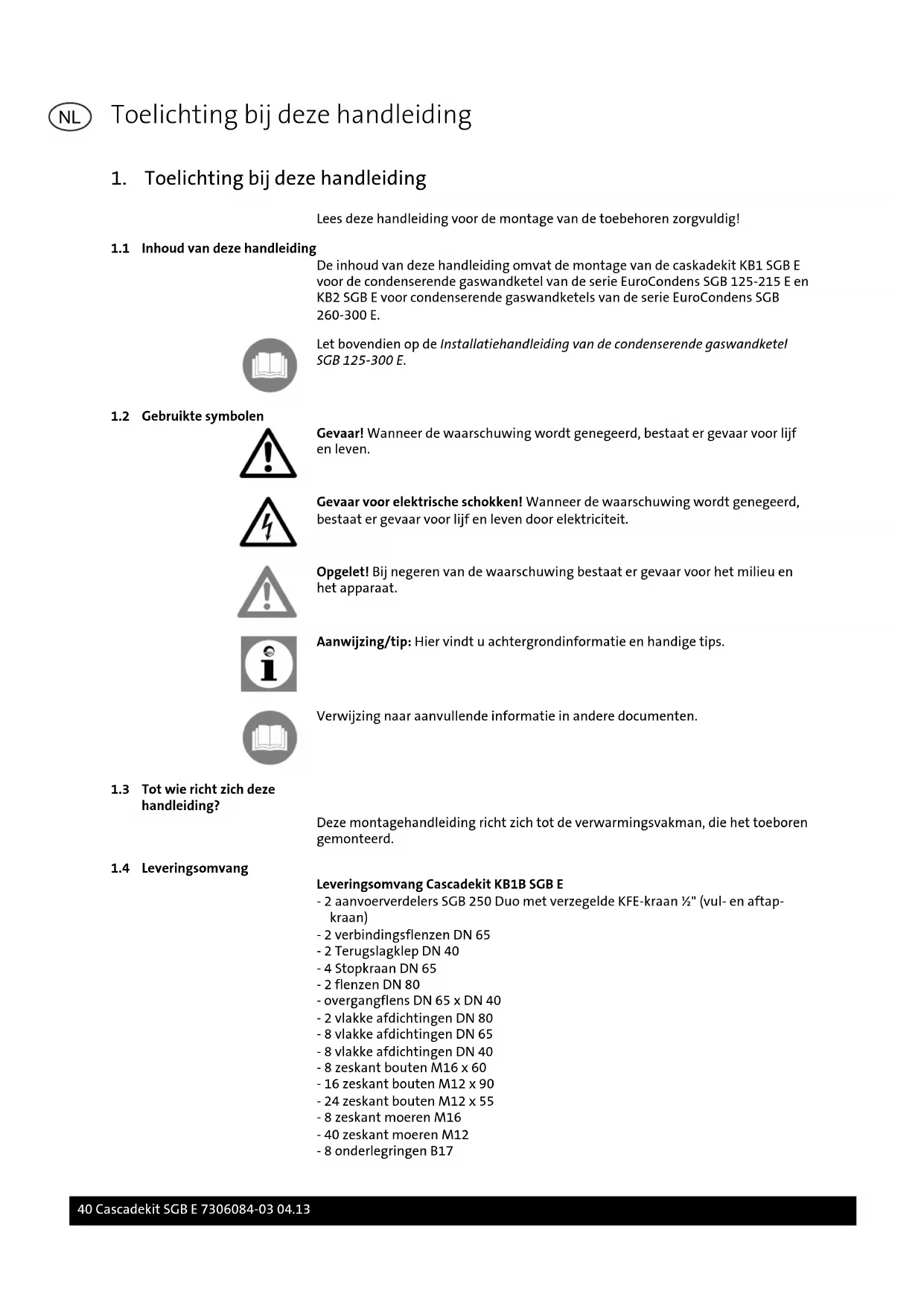

1. Toelichting bij deze handleiding

Lees deze handleiding voor de montage van de toebehoren zorgvuldig!

1.1 Inhoud van deze handleiding

De inhoud van deze handleiding omvat de montage van de caskadekit KB1 SGB E voor de condenserende gaswandketel van de serie EuroCondens SGB 125-215 E en KB2 SGB E voor condenserende gaswandketels van de serie EuroCondens SGB 260-300 E.

Let bovendien op de Installatiehandleiding van de condenserende gaswandketel SGB 125-300 E.

1.2 Gebruikte symbolen

Gevaar! Wonneer de waarschuwing worden genegeerd, bestaat er gevaar voor lijf en leven.

Gevaar voor elektrische schokken! Wanner de waarschuwing worden genegeerd, bestaat er gevaar voor lijf en leven door elektriciteit.

Opgelet! Bij negeren van de waarschuwing bestaat er gevaar voor het milieu en het apparaat.

Aanwijzing/tip: Hier vindt u awhile informatie en handige tips.

Verwijzing waar aanvullende informatie in andere documenten.

1.3 Tot wie richt zich deze handleiding?

Deze montagehandleiding richt zich tot de verwarmingsvakman, die het toeboren gemonteerd.

1.4 Leveringsomvang

Leveringsomvang Cascadekit KB1B SGB E

• 2 aanvoerverdelers SGB 250 Duo met verzegelde KFE-kraan 1/2 (vul- en aftapkraan)
  -2 verbindingsflenzen DN 65
  -2 Terugslagklep DN 40
  -4 Stopkraan DN 65
  -2flenzenDN80
  -overgangflens DN 65 x DN 40
• 2 vlakke afdichtingen DN 80
  -8vlakkeafdichtingenDN65
  -8vlakkeafdichtingenDN40
  -8 zeskant bouten M16 x 60
• 16 zeskant bouteM12 x 90
• 24 zeskant bouteM12 x 55
  -8 zeskant moeren M16
  -40 zeskant moeren M12
  -8 onderlegringen B17

-80onderlegringenB13
-4 rubber aufdichtingen
- Montagehandleiding

Leveringsomvang Cascadekit KB2B SGB E

• 2 aanvoerverdelers SGB 600 Duo met verzegelde KFE-kraan 12 (vul- en aftapkraan)
  -2 verbindingsflenzen DN 65
• 2 Terugslagklep DN 50
  -4 Stopkraan DN 65
  -2flenzenDN100
  -2vlakkeidfichtingenDN100
  -6vlakkeafdichtingenDN65
  -4vlakkeafdichtingenDN50
  -8 zeskant bouten M16 x 60
  -8 zeskant bouten M12 x 100
• 40 zeskant bouteM12 x 60
  -8 zeskant moeren M16
  -48 zeskant moeren M12
  -16 onderlegringen B17
  -96 onderlegringen B13
  -4 rubber affdichtingen
• Montagehandleiding

2. Veiligheid

Gevaar! Let in ieder geval op de volgende veiligheidsinstructies! U brengt anders zichelf en anderen in gevaar.

De caskadekit KB1 SGB E dient voor het bijeen brengen van de aanvoer- en retour-aansluitingen van twee condenserende gaswandketels van de series EuroCondens SGB 125-215 E met steeds hetzelfde vermogen.

De caskadekit KB2 SGB E dient voor het bijeen brengen van de aanvoer- en retouraansluitingen van twee condenserende gaswandketels van de series EuroCondens SGB 260-300 E met steeds hetzelfde vermogen.

2.2 Algemene veiligheidsvoorschriften

Opgelet! Bij de installmentie van toebehoren bestaat het gevaar voor ernstig en zware schade aan het materiaal en voor de personen. Daarom mogen de toebehoren,uitsluitend door gespecialiseerde vakbedrijven worden gemonteerd en door vakkundige Personen van de producerende bedrijven voor het eerst in gebruik wordengenomen!

Gebruekte toebehoren要去en voldoen aan de technische regels en door de fabrikant in verbinding met每次都 toebehoren goedgekeurd�.

Enkel het gebruik van originele onderdelen is toegestaan.

Zelfondernomen modificaties en veranderingen aan de toebehoren zichn Niet toe-gestaan, omdat deze mensen in gevaar brengen en tot schade+kunnen leiden. Bij een Niet-nalevenervaltde goedkeuring van de toebehoren.

3. Montage

3.1 Montage cascadekit KB1B SGB E (SGB 125-215 E)

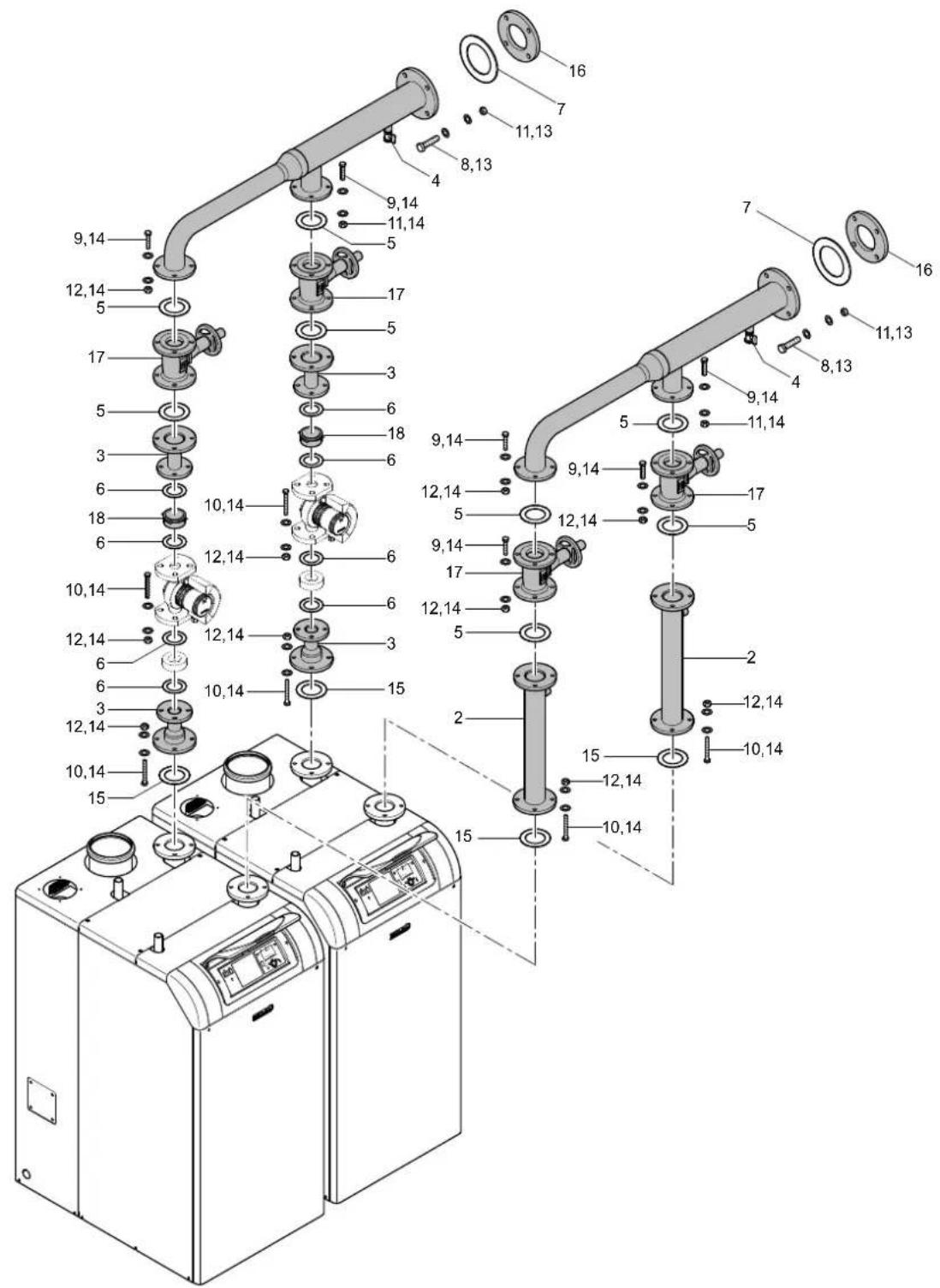

Afb. 1: Montage cascadekit KB1B SGB E

Pos. Omschrijving Pos. Omschrijving
1 Aa nvoerverdeler SGB 250 Duo 10 Zeskant bout M12 x 90
2 Verbindingsflens DN 65 11 Zeskant moer M16
3 Overgangflens DN 65 x DN40 12 Zeskant moer M12
4 KFE-kraan ½" 13 Onderlegring B17
5 Vlakke afldichtingen DN 65 14 Onderlegring B13
6 Vlakke afldichtingen DN 40 15 Rubber afldichting
7 Vlakke afldichtingen DN 80 16 Flens DN 80
8 Zeskant bout M16 x 60 17 Stopkraan DN 65
9 Zeskant bout M12 x 55 18 Terugslagklep DN 40

De in de tabel vermelde componenten要去 overe Afb. 1 enkomstig in elkaar gezet worden.

Opmerking: De gestippeld weergegeven afsluitkranen, terugslagkleppen en pompen zichnier Niet in de leveringsomvang begrepen.

3.2 Totaal afmetingen KB1 SGB E

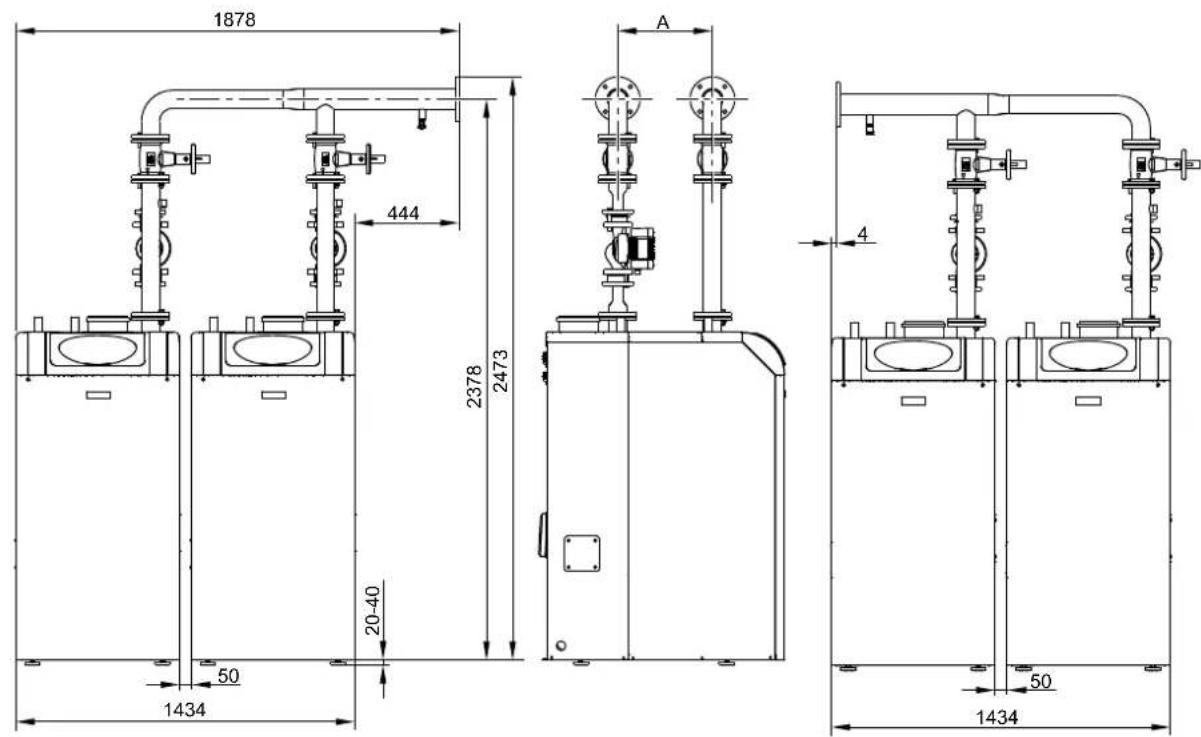

Afb. 2: Totaal afmetingen KB1 SGB E

Model SGB 125	ESGB 170	ESGB 215	E
Maat A 401 401	514

3.3 Montage cascadekit KB2 SGB E (SGB 260-300 E)

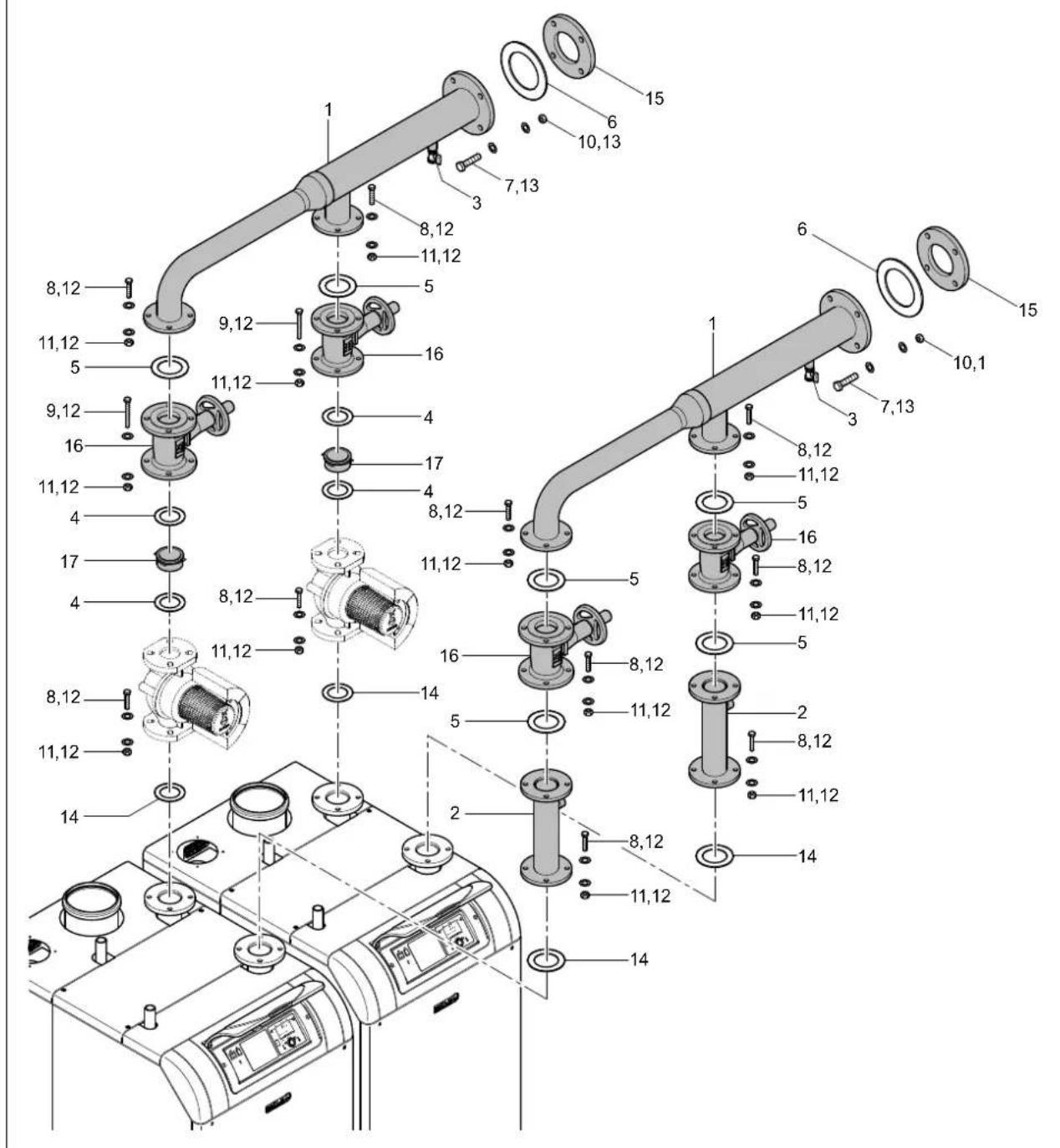

Afb. 3: Montage cascadekit KB2 SGB E

Pos. Omschrijving Pos. Omschrijving
1 Aanvoerverder SGB 600 Duo 9 Zeskant bout M12 x 100
2 Verbindingsflens DN 65 10 Zeskant moer M16
3 KFE-kraan ½" 11 Zeskant moer M12
4 Vlakke afldichtingen DN 50 12 Onderlegring B13
5 Vlakke afldichtingen DN 65 13 Onderlegring B17
6 Vlakke afldichtingen DN 100 14 Rubber afldichting
7 Zeskant bout M16 x 60 15 Flens DN 100
8 Zeskant bout M12 x 60

De in de tabel vermelde componenten moeten overe Afb. 3 enkomstig in elkaar gezet worden.

Opmerking: De gestippeld weergegeven aflsuitkranen, terugslagkleppen en pompen zich nicht in de leveringsomvang begrepen.

3.4 Totaal afmetingen KB2 SGB E

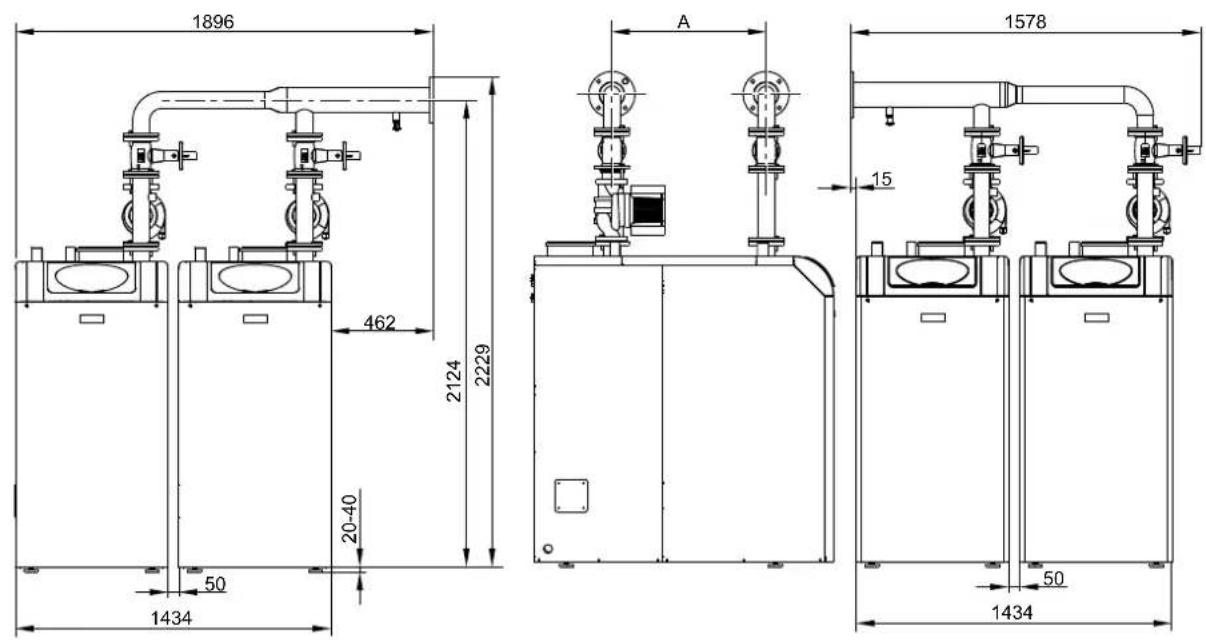

Afb. 4: Totaal afmetingen KB2 SGB E

Model SGB 260 E SGB 300 E
Maat A 607 700
