NÁVOD K OBSLUZE SGB 540 i Baxi

2.2 Všeobecné bezpečnostní pokyny...................................................... 56

3. Montáž.................................................................................................... 57

3.1 Montáž Kaskádové montážní sady KB1B SGB E (SGB 125-215 E).......... 57

3.2 Celkové rozměry KB1 SGB E............................................................. 58

3.3 Montáž Kaskádové montážní sady KB2B SGB E (SGB 260-300 E).......... 59

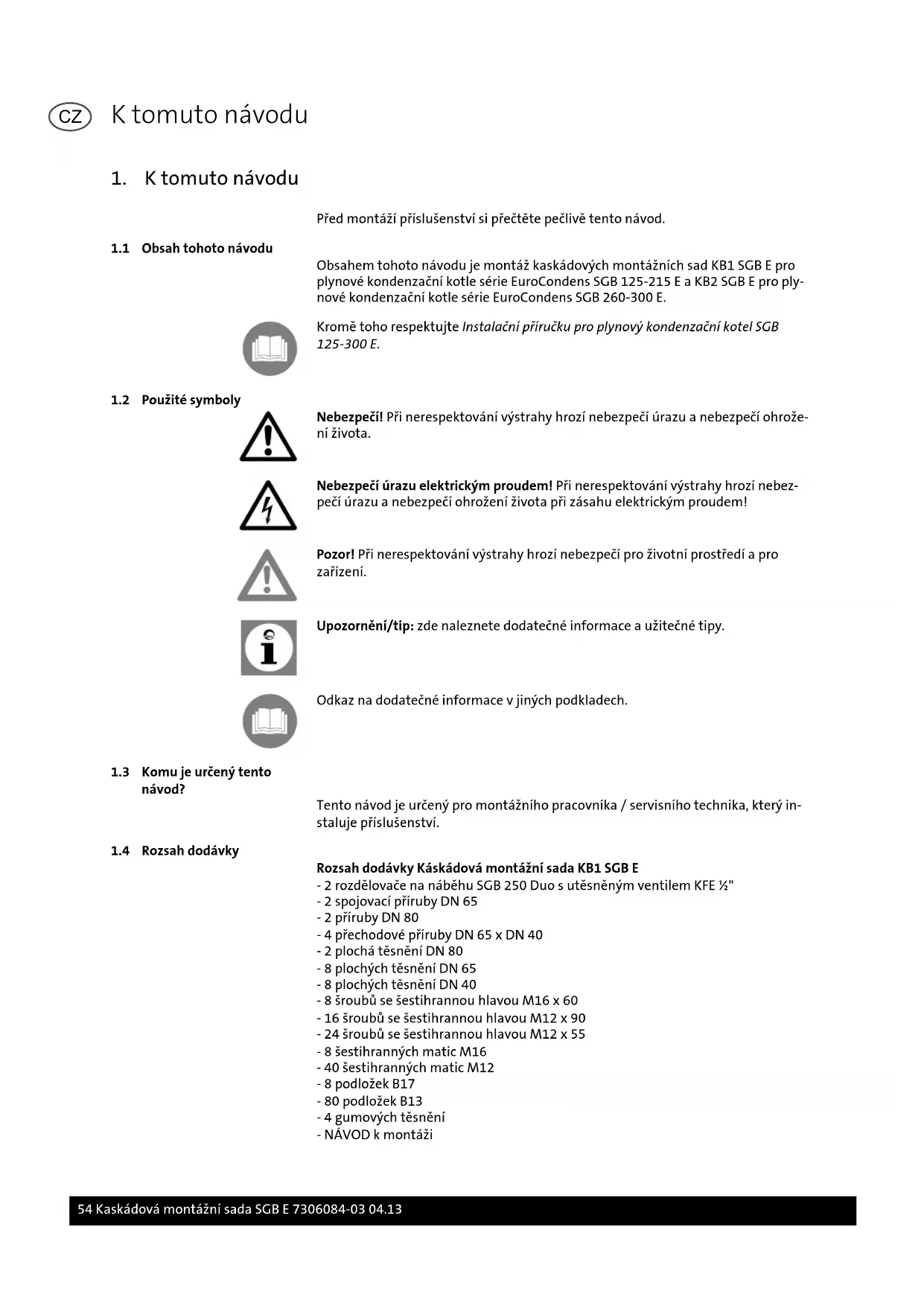

Model kotła SGB 260 E SGB 300 E Wymiar A 607 700 Montaż 7306084-03 04.13 Zestawy kaskadowe dla kotłów serii SGB E 53 PL1. K tomuto návodu Před montáží příslušenství si přečtěte pečlivě tento návod.

1.1 Obsah tohoto návodu

Obsahem tohoto návodu je montáž kaskádových montážních sad KB1 SGB E pro plynové kondenzační kotle série EuroCondens SGB 125-215 E a KB2 SGB E pro ply- nové kondenzační kotle série EuroCondens SGB 260-300 E. Kromě toho respektujte Instalační příručku pro plynový kondenzační kotel SGB 125-300 E.

Nebezpečí! Při nerespektování výstrahy hrozí nebezpečí úrazu a nebezpečí ohrože- ní života. Nebezpečí úrazu elektrickým proudem! Při nerespektování výstrahy hrozí nebez- pečí úrazu a nebezpečí ohrožení života při zásahu elektrickým proudem! Pozor! Při nerespektování výstrahy hrozí nebezpečí pro životní prostředí a pro zařízení. Upozornění/tip: zde naleznete dodatečné informace a užitečné tipy. Odkaz na dodatečné informace v jiných podkladech.

1.3 Komu je určený tento

návod? Tento návod je určený pro montážního pracovníka / servisního technika, který in- staluje příslušenství.

Rozsah dodávky Káskádová montážní sada KB1 SGB E - 2 rozdělovače na náběhu SGB 250 Duo s utěsněným ventilem KFE ½" - 2 spojovací příruby DN 65 - 2 příruby DN 80 - 4 přechodové příruby DN 65 x DN 40 - 2 plochá těsnění DN 80 - 8 plochých těsnění DN 65 - 8 plochých těsnění DN 40 - 8 šroubů se šestihrannou hlavou M16 x 60 - 16 šroubů se šestihrannou hlavou M12 x 90 - 24 šroubů se šestihrannou hlavou M12 x 55 - 8 šestihranných matic M16 - 40 šestihranných matic M12 - 8 podložek B17 - 80 podložek B13 - 4 gumových těsnění - NÁVOD k montáži K tomuto návodu 54 Kaskádová montážní sada SGB E 7306084-03 04.13 CZRozsah dodávky Kaskádová montážní sada KB2 SGB E - 2 rozdělovače na náběhu SGB 600 Duo s utěsněným ventilem KFE ½" - 2 spojovací příruby DN 65 - 2 příruby DN 100 - 2 plochá těsnění DN 100 - 6 plochých těsnění DN 65 - 4 plochá těsnění DN 50 - 8 šroubů se šestihrannou hlavou M16 x 60 - 8 šroubů se šestihrannou hlavou M12 x 100 - 40 šroubů se šestihrannou hlavou M12 x 60 - 8 šestihranných matic M16 - 48 šestihranných matic M12 - 16 podložek B17 - 96 podložek B13 - 4 gumová těsnění - NÁVOD k montáži K tomuto návodu 7306084-03 04.13 Kaskádová montážní sada SGB E 55 CZ2. Bezpečnost Nebezpečí! Bezpodmínečně respektujte a dodržujte následující bezpečnostní poky- ny! Jinak vystavíte nebezpečí ohrožení sebe i jiné.

2.1 Použití v souladu s určeným

účelem Kaskádová montážní sada KB1 SGB E slouží k propojení přípojky na náběhu a zpá- tečce dvou plynových kondenzačních kotlů série EuroCondens SGB 125-215 E se stejným výkonem. Kaskádová montážní sada KB2 SGB E slouží k propojení přípojky na náběhu a zpá- tečce dvou plynových kondenzačních kotlů série EuroCondens SGB 260-300 E se stejným výkonem.

2.2 Všeobecné bezpečnostní

pokyny Pozor! Při instalaci příslušentsví existuje nebezpečí značných materiálních škod a škod na životech. Proto smí příslušenství montovat pouze specializované firmy a první uvedení do provozu mohou provádět školení zaměstnanci těchto montá- žních firem! Použité příslušenství musí odpovídat technickým předpisům a musí být schváleno výrobcem společně s tímto příslušenstvím. Smí se použít jen originální náhradní díly. Svévolné přestavby, úpravy a změny příslušenství nejsou povoleny, protože mohou ohrozit osoby a mohou mít za následek poškození příslušenství. Při nerespektování podmínek ztrácí schvalovací atest pro příslušenství svou platnost. Bezpečnost 56 Kaskádová montážní sada SGB E 7306084-03 04.13 CZ3. Montáž

3.1 Montáž Kaskádové montážní

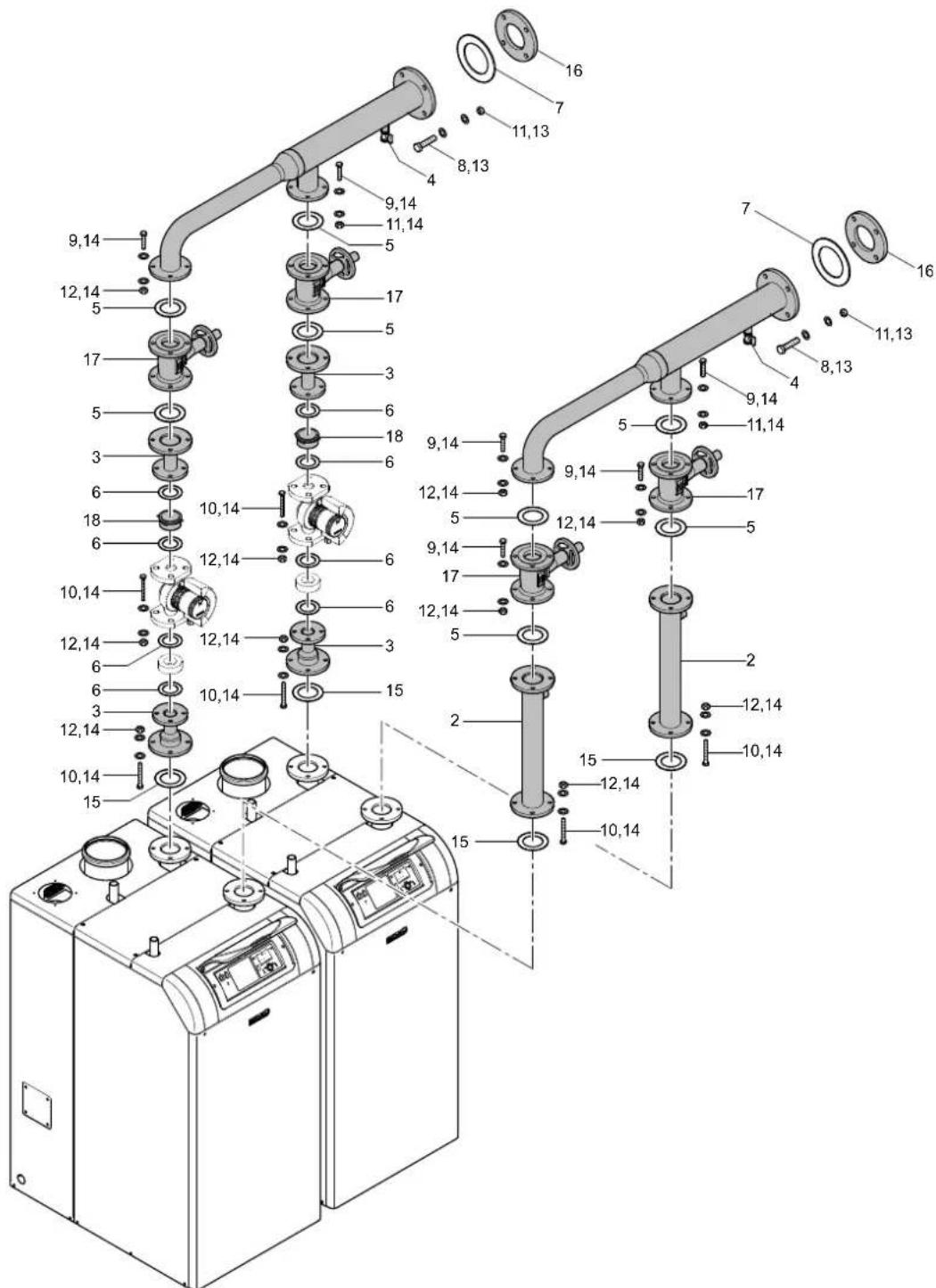

sady KB1B SGB E (SGB 125-215 E) Obr. 1: Montáž Kaskádové montážní sady KB1B SGB E

Montáž 7306084-03 04.13 Kaskádová montážní sada SGB E 57 CZPol. Označení Pol. Označení 1 Rozdělovač na náběhu SGB 250 Duo 10 Šroub se šestihrannou hlavou M12 x 90 2 Spojovací příruba DN 65 11 Šestihranná matice M16 3 Přechodová příruba DN 65 x DN40 12 Šestihranná matice M12 4 Ventil KFE ½" 13 Podložka B17 5 Ploché těsnění DN 65 14 Podložka B13 6 Ploché těsnění DN 40 15 Gumové těsnění 7 Ploché těsnění DN 80 16 Příruba DN 80 8 Šroub se šestihrannou hlavou M16 x 60 17 Uzavírací kohout DN 65 9 Šroub se šestihrannou hlavou M12 x 55 18 Zpětná klapka DN 40 Montážní prvky uvedené v tabulce je třeba namontovat v souladu s Obr. 1 . Upozornění: Čárkovaně vyznačené uzavírací ventily, zpětné klapy a čerpadla nej- sou součástí dodávky.

3.2 Celkové rozměry KB1 SGB E

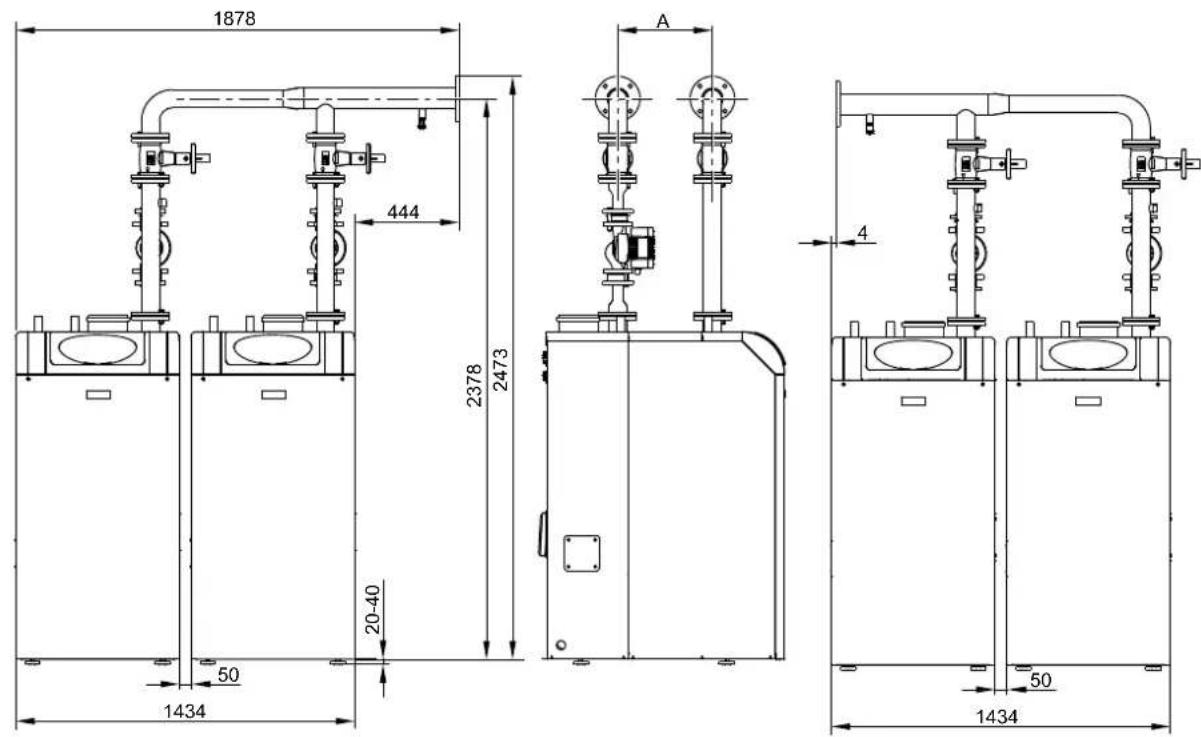

Obr. 2: Celkové rozměry KB1 SGB E

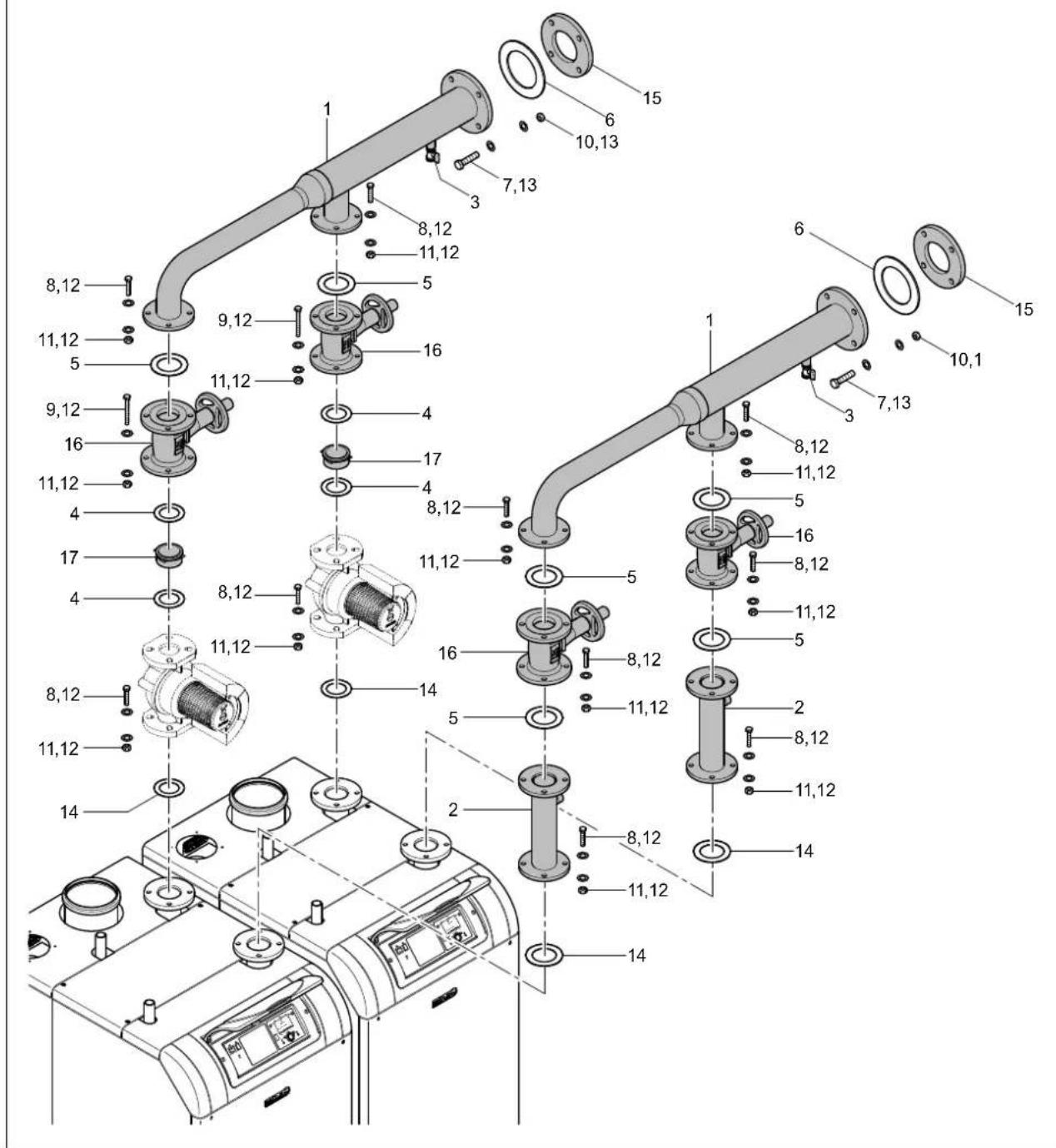

Model SGB 125 E SGB 170 E SGB 215 E Rozměr A 401 401 514 Montáž 58 Kaskádová montážní sada SGB E 7306084-03 04.13 CZ3.3 Montáž Kaskádové montážní sady KB2B SGB E (SGB 260-300 E) Obr. 3: Montáž Kaskádové montážní sady KB2B SGB E

Montáž 7306084-03 04.13 Kaskádová montážní sada SGB E 59 CZPol. Označení Pol. Označení 1 Rozdělovač na náběhu SGB 600 Duo 10 Šestihranná matice M16 2 Spojovací příruba DN 65 11 Šestihranná matice M12 3 Ventil KFE ½" 12 Podložka B13 4 Ploché těsnění DN 50 13 Podložka B17 5 Ploché těsnění DN 65 14 Gumové těsnění 6 Ploché těsnění DN 100 15 Příruba DN 100 7 Šroub se šestihrannou hlavou M16 x 60 16 Uzavírací kohout DN 65 8 Šroub se šestihrannou hlavou M12 x 60 17 Zpětná klapka DN 50 9 Šroub se šestihrannou hlavou M12 x 100 Montážní prvky uvedené v tabulce je třeba smontovat v souladu s Obr. 3 . Upozornění: Čárkovaně vyznačené uzavírací ventily, zpětné klapy a čerpadla nej- sou součástí dodávky.

3.4 Celkové rozměry KB2 SGB E

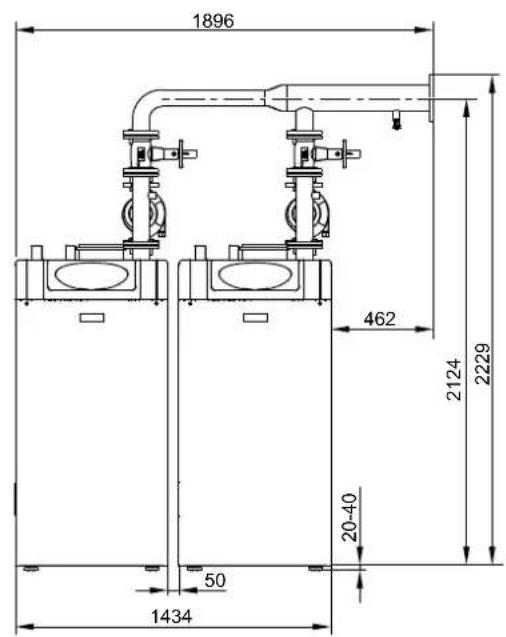

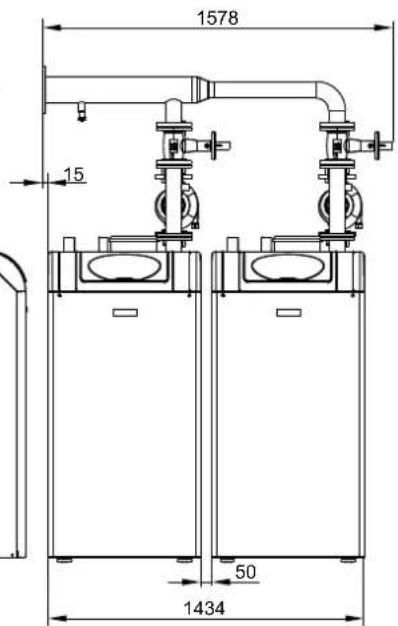

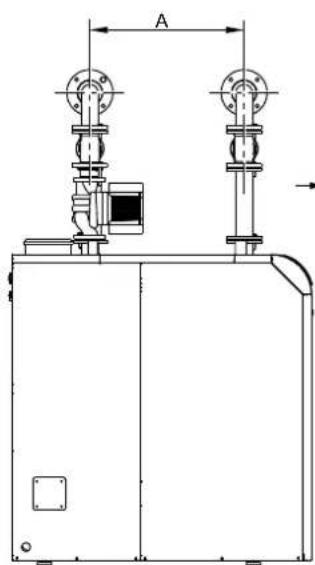

Obr. 4: Celkové rozměry KB2 SGB E

Model SGB 260 E SGB 300 E Rozměr A 607 700 Montáž 60 Kaskádová montážní sada SGB E 7306084-03 04.13 CZDE Index

Bezpečnost - všeobecné pokyny 56

Komu je určený tento návod? 54

Montáž -Kaskádová montážní sada KB1B SGB E 58 -Kaskádová montážní sada KB2B SGB E 60

Obsah tohoto návodu 54

Použité symboly 54 Použití v souladu s určeným účelem 56
