MANUAL DE USUARIO SGB 540 i Baxi

1.3 ¿A quién va dirigido este manual?.................................................... 33

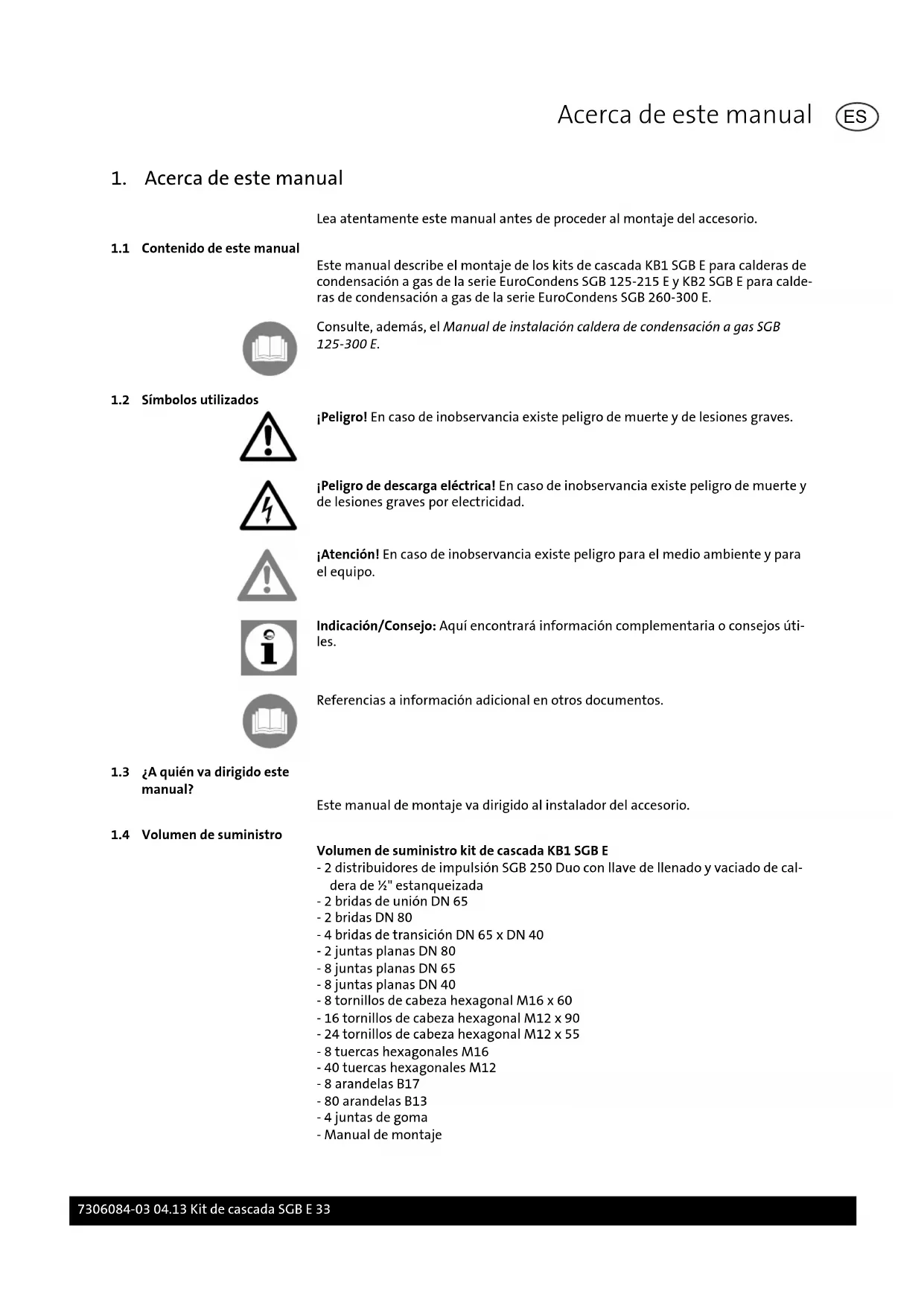

1.1 Contenido de este manual

Este manual describe el montaje de los kits de cascada KB1 SGB E para calderas de condensación a gas de la serie EuroCondens SGB 125-215 E y KB2 SGB E para calde- ras de condensación a gas de la serie EuroCondens SGB 260-300 E. Consulte, además, el Manual de instalación caldera de condensación a gas SGB 125-300 E.

1.2 Símbolos utilizados

¡Peligro! En caso de inobservancia existe peligro de muerte y de lesiones graves. ¡Peligro de descarga eléctrica! En caso de inobservancia existe peligro de muerte y de lesiones graves por electricidad. ¡Atención! En caso de inobservancia existe peligro para el medio ambiente y para el equipo. Indicación/Consejo: Aquí encontrará información complementaria o consejos úti- les. Referencias a información adicional en otros documentos.

1.3 ¿A quién va dirigido este

manual? Este manual de montaje va dirigido al instalador del accesorio.

1.4 Volumen de suministro

Volumen de suministro kit de cascada KB1 SGB E - 2 distribuidores de impulsión SGB 250 Duo con llave de llenado y vaciado de cal- dera de ½" estanqueizada - 2 bridas de unión DN 65 - 2 bridas DN 80 - 4 bridas de transición DN 65 x DN 40 - 2 juntas planas DN 80 - 8 juntas planas DN 65 - 8 juntas planas DN 40 - 8 tornillos de cabeza hexagonal M16 x 60 - 16 tornillos de cabeza hexagonal M12 x 90 - 24 tornillos de cabeza hexagonal M12 x 55 - 8 tuercas hexagonales M16 - 40 tuercas hexagonales M12 - 8 arandelas B17 - 80 arandelas B13 - 4 juntas de goma - Manual de montaje Acerca de este manual 7306084-03 04.13 Kit de cascada SGB E 33 ESVolumen de suministro kit de cascada KB2 SGB E - 2 distribuidores de impulsión SGB 600 Duo con llave de llenado y vaciado de cal- dera de ½" estanqueizada - 2 bridas de unión DN 65 - 2 bridas DN 100 - 2 juntas planas DN 100 - 6 juntas planas DN 65 - 4 juntas planas DN 50 - 8 tornillos de cabeza hexagonal M16 x 60 - 8 tornillo de cabeza hexagonal M12 x 100 - 40 tornillos de cabeza hexagonal M12 x 60 - 8 tuercas hexagonales M16 - 48 tuercas hexagonales M12 - 16 arandelas B17 - 96 arandelas B13 - 4 juntas de goma - Manual de montaje Acerca de este manual 34 Kit de cascada SGB E 7306084-03 04.13 ES2. Seguridad ¡Peligro! Observe las siguientes instrucciones de seguridad para evitar peligros pa- ra usted mismo y para otras personas.

El kit de cascada KB1 SGB E sirve para unir las conexiones de impulsión y retorno de dos calderas de condensación a gas de la serie EuroCondens SGB 125-215 E que tengan la misma potencia. El kit de cascada KB2 SGB E sirve para unir las conexiones de impulsión y retorno de dos calderas de condensación a gas de la serie EuroCondens SGB 260-300 E que tengan la misma potencia.

2.2 Instrucciones generales de

seguridad ¡Atención! Durante la instalación del accesorio existe el riesgo de que se produz- can importantes daños materiales y personales. Por este motivo, se recomienda que el montaje del accesorio lo lleve a cabo una empresa especializada y que la pri- mera puesta en servicio la realice personal experto de la empresa del fabricante. Cualquier accesorio utilizado debe cumplir las reglas técnicas y estar autorizado por el fabricante en combinación con este accesorio. Sólo pueden emplearse piezas de recambio originales. No está permitido realizar ningún tipo de modificaciones y cambios sin autoriza- ción en los accesorios, ya que ponen en peligro a las personas y pueden provocar daños en los accesorios. En caso de no observar esta prohibición, la homologación de los accesorios queda inhabilitada. Seguridad 7306084-03 04.13 Kit de cascada SGB E 35 ES3. Montaje

3.1 Montaje del kit de cascada

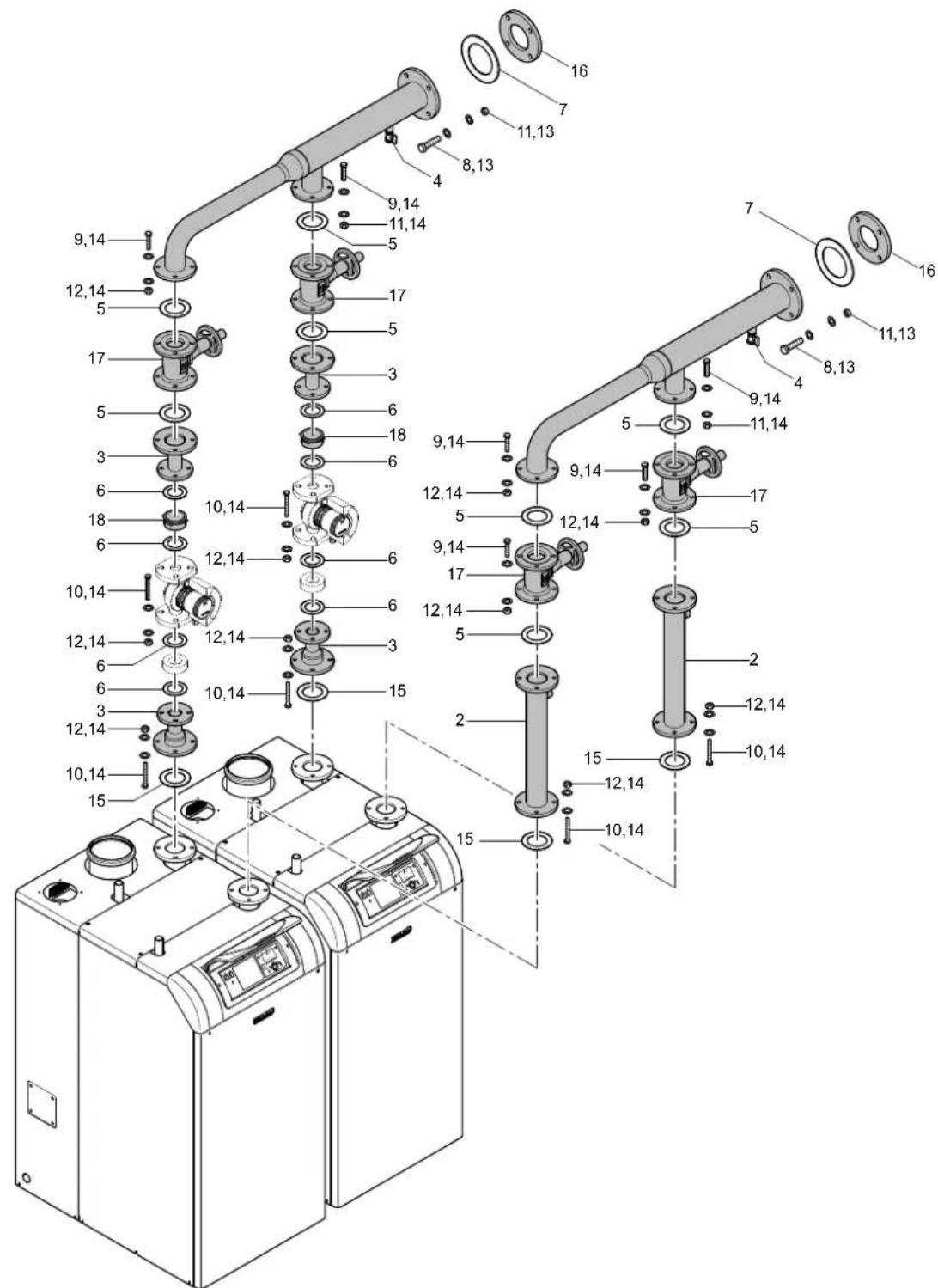

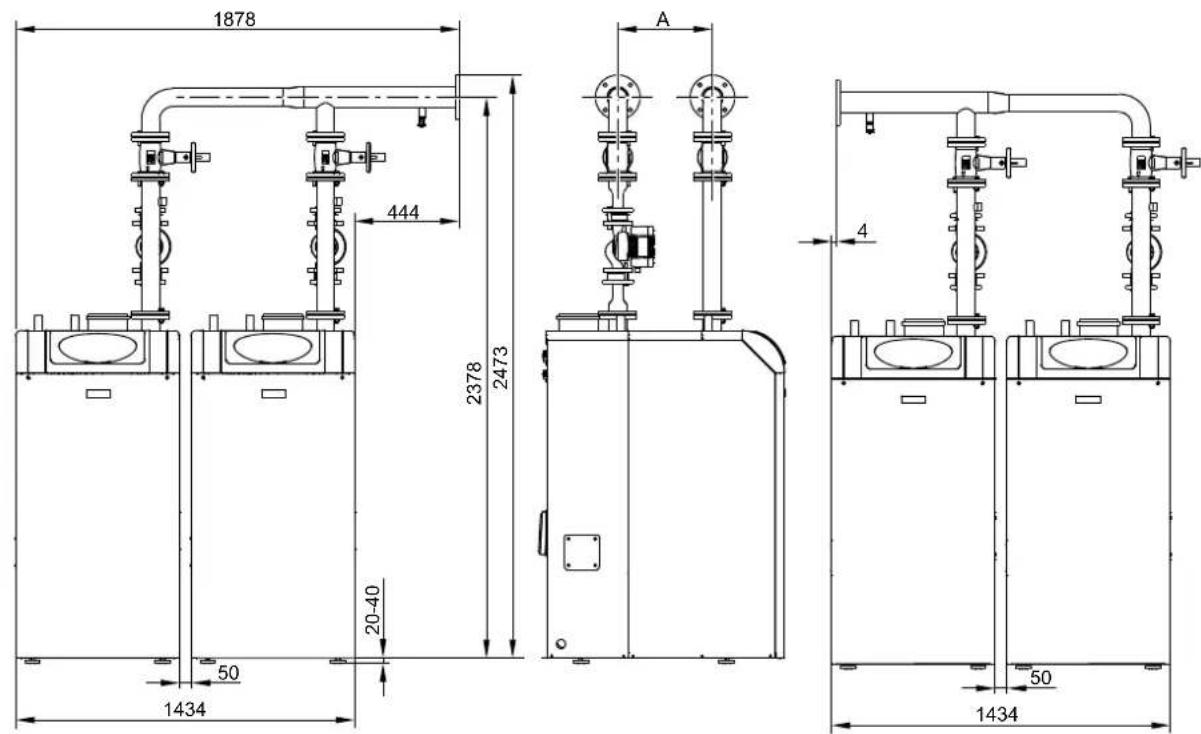

Montaje 36 Kit de cascada SGB E 7306084-03 04.13 ESPos. Denominación Pos. Denominación 1 Distribuidores de impulsión SGB 250 Duo 10 Tornillo de cabeza hexagonal M12 x 90 2 Brida de unión DN 65 11 Tuerca hexagonales M16 3 Brida de transición DN 65 x DN40 12 Tuerca hexagonales M12 4 llave KFE ½" 13 Arandela B17 5 Juntas planas DN 65 14 Arandela B13 6 Juntas planas DN 40 15 Junta de goma 7 Juntas planas DN 80 16 Brida DN 80 8 Tornillo de cabeza hexagonal M16 x 60 17 Ilave de interrupción DN 65 9 Tornillo de cabeza hexagonal M12 x 55 18 Válvula antirretorno DN 40 Las piezas lista en la tabla deben montarse de acuerdo con Fig. 1 . Nota: Las llaves de paso, válvulas antirretorno y bombas representadas con líneas discontinuas no están incluidas en el volumen de suministro.

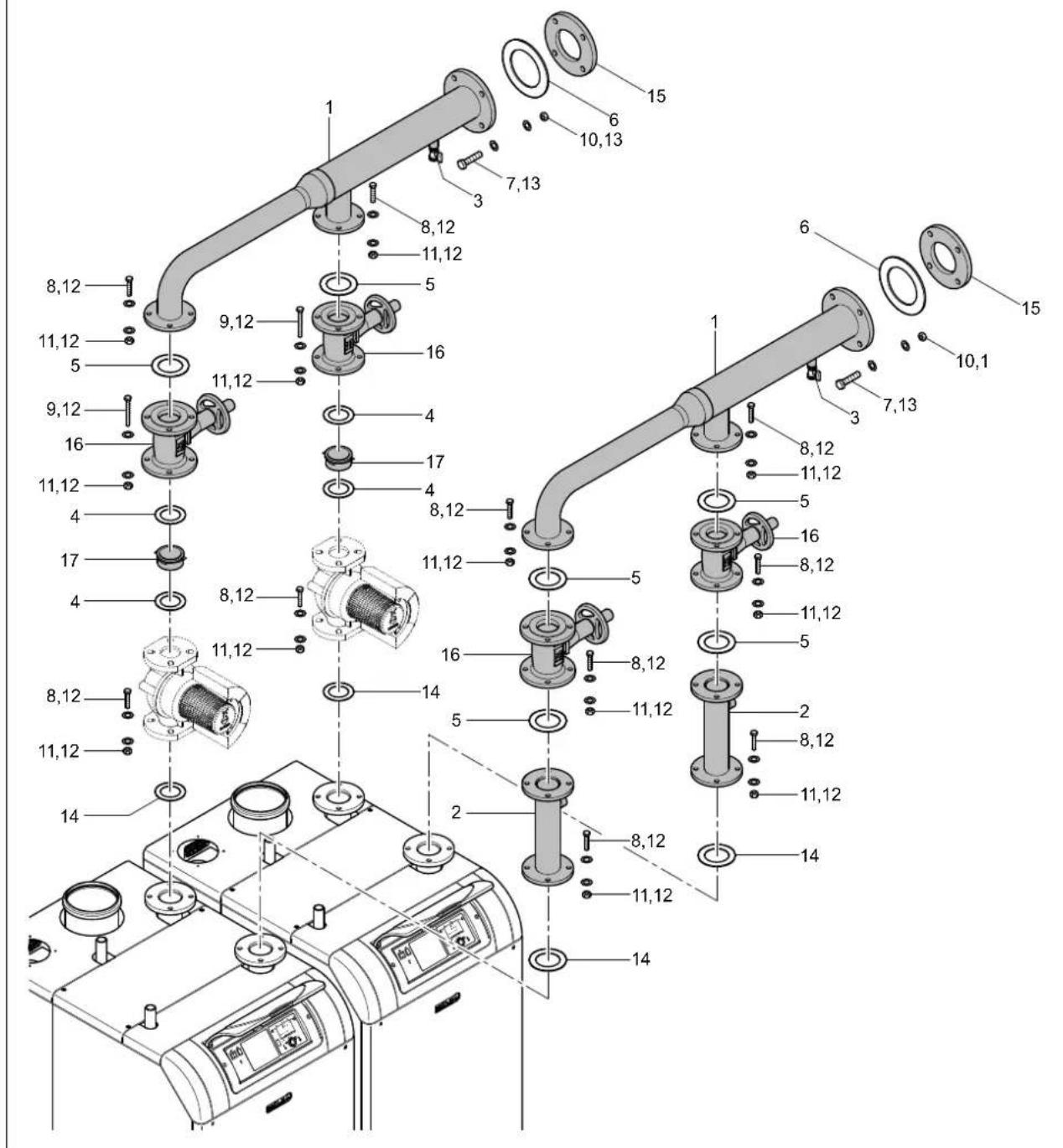

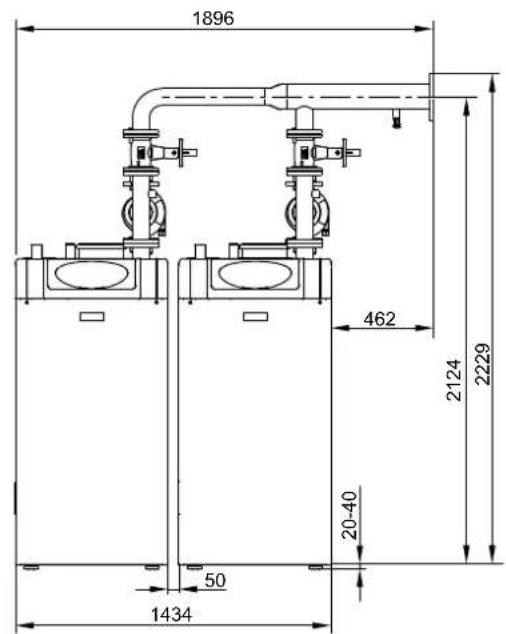

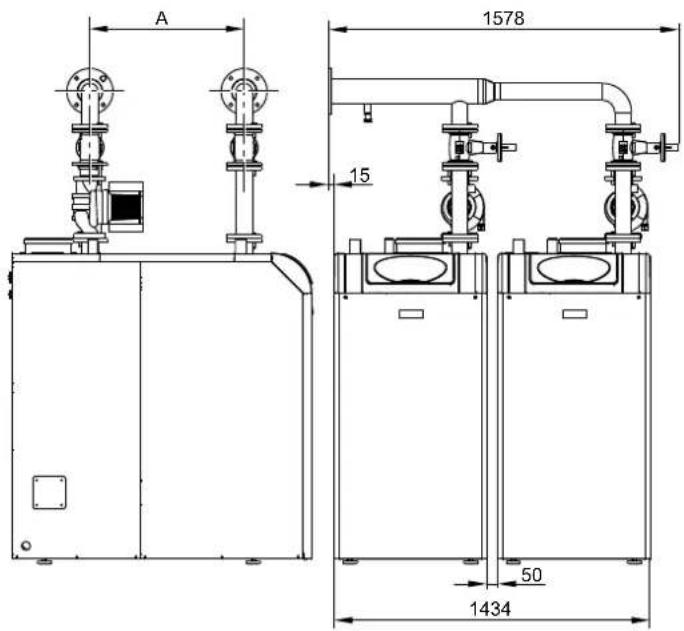

Montaje 38 Kit de cascada SGB E 7306084-03 04.13 ESPos. Denominación Pos. Denominación 1 Distribuidores de impulsión SGB 600 Duo 10 Tuerca hexagonales M16 2 Brida de unión DN 65 11 Tuerca hexagonales M12 3 llave KFE ½" 12 Arandela B13 4 Juntas planas DN 50 13 Arandela B17 5 Juntas planas DN 65 14 Junta de goma 6 Juntas planas DN 100 15 Brida DN 100 7 Tornillo de cabeza hexagonal M16 x 60 16 Ilave de interrupción DN 65 8 Tornillo de cabeza hexagonal M12 x 60 17 Válvula antirretorno DN 50 9 Tornillo de cabeza hexagonal M12 x 100 Las piezas lista en la tabla deben montarse de acuerdo con Fig. 3 . Nota: Las llaves de paso, válvulas antirretorno y bombas representadas con líneas discontinuas no están incluidas en el volumen de suministro.
