NÁVOD K OBSLUZE SGB 610 i Baxi

1. K tomuto návodu.... 54

1.1 Obsah tohoto návodu.... 54
1.2 Použité symboly.... 54
1.3 Komu je určený tento návod?...... 54
1.4 Rozsah dodávky.... 54

2. Bezpečnost.... 56

2.1 Použití v souladu s určeným účelem.... 56
2.2 Všeobecné bezpečnostní pokyny.... 56

3. Montáž.... 57

3.1 Montáž Kaskádové montážní sady KB1B SGB E (SGB 125-215 E)...... 57
3.2 Celkové rozměry KB1 SGB E.... 58
3.3 Montáž Kaskádové montážní sady KB2B SGB E (SGB 260-300 E)...... 59
3.4 Celkové rozměry KB2 SGB E.... 60

Před montáží příslušenství si přečtěte pečlivě tento návod.

1.1 Obsah tohoto návodu

Obsahem tohoto návodu je montáž kaskádových montážních sad KB1 SGB E pro plynové kondenzační kotle série EuroCondens SGB 125-215 E a KB2 SGB E pro plynové kondenzační kotle série EuroCondens SGB 260-300 E.

Baxi SGB 610 i - Obsah tohoto návodu - 1

Kromě toho respektujte Instalační příručku pro plynový kondenzační kotel SGB 125-300 E.

1.2 Použité symboly

Baxi SGB 610 i - Použité symboly - 1

Nebezpečí! Při nerespektování výstrahy hrozí nebezpečí úrazu a nebezpečí ohrožení života.

Baxi SGB 610 i - Použité symboly - 2

Nebezpečí úrazu elektrickým proudem! Při nerespektování výstrahy hrozí nebezpečí úrazu a nebezpečí ohrožení života při zásahu elektrickým proudem!

Baxi SGB 610 i - Použité symboly - 3

Pozor! Při nerespektování výstrahy hrozí nebezpečí pro životní prostředí a pro zařízení.

Baxi SGB 610 i - Použité symboly - 4

Upozornění/tip: zde naleznete dodatečné informace a užitečné tipy.

Baxi SGB 610 i - Použité symboly - 5

Odkaz na dodatečné informace v jiných podkladech.

1.3 Komu je určený tento návod?

Tento návod je určený pro montážního pracovníka / servisního technika, který instaluje příslušenství.

1.4 Rozsah dodávky

Rozsah dodávky Káskádová montážní sada KB1 SGB E

  • 2 rozdělovače na náběhu SGB 250 Duo s utěsněným ventilem KFE 12 "
  • 2 spojovací příruby DN 65
  • 2 příruby DN 80
  • 4 přechodové příruby DN 65 x DN 40
  • 2 plochá těsnění DN 80
  • 8 plochých těsnění DN 65
  • 8 plochých těsnění DN 40
  • 8 šroubů se šestihrannou hlavou M16 x 60
  • 16 šroubů se šestihrannou hlavou M12 x 90
  • 24 šroubů se šestihrannou hlavou M12 x 55
  • 8 šestihranných matic M16
  • 40 šestihranných matic M12
  • 8 podložek B17
  • 80 podložek B13
  • 4 gumových těsnění
  • NÁVOD k montáži

Rozsah dodávky Kaskádová montážní sada KB2 SGB E

  • 2 rozdělovače na náběhu SGB 600 Duo s utěsněným ventilem KFE 12 "
  • 2 spojovací příruby DN 65
  • 2 příruby DN 100
  • 2 plochá těsnění DN 100
  • 6 plochých těsnění DN 65
  • 4 plochá těsnění DN 50
  • 8 šroubů se šestihrannou hlavou M16 x 60
  • 8 šroubů se šestihrannou hlavou M12 x 100
  • 40 šroubů se šestihrannou hlavou M12 x 60
  • 8 šestihranných matic M16
  • 48 šestihranných matic M12
  • 16 podložek B17
  • 96 podložek B13
  • 4 gumová těsnění
  • NÁVOD k montáži

2. Bezpečnost

Baxi SGB 610 i - Bezpečnost - 1

Nebezpečí! Bezpodmínečně respektujte a dodržujte následující bezpečnostní pokyny! Jinak vystavíte nebezpečí ohrožení sebe i jiné.

2.1 Použití v souladu s určeným účelem

Kaskádová montážní sada KB1 SGB E slouží k propojení přípojky na náběhu a zpátečce dvou plynových kondenzačních kotlů série EuroCondens SGB 125-215 E se stejným výkonem.

Kaskádová montážní sada KB2 SGB E slouží k propojení přípojky na náběhu a zpátečce dvou plynových kondenzačních kotlů série EuroCondens SGB 260-300 E se stejným výkonem.

2.2 Všeobecné bezpečnostní pokyny

Baxi SGB 610 i - Všeobecné bezpečnostní pokyny - 1

Pozor! Při instalaci příslušentsví existuje nebezpečí značných materiálních škod a škod na životech. Proto smí příslušenství montovat pouze specializované firmy a první uvedení do provozu mohou provádět školení zaměstnanci těchto montážních firem!

Použité příslušenství musí odpovídat technickým předpisům a musí být schváleno výrobcem společně s tímto příslušenstvím.

Baxi SGB 610 i - Všeobecné bezpečnostní pokyny - 2

Smí se použít jen originální náhradní díly.

Svévolné přestavby, úpravy a změny příslušenství nejsou povoleny, protože mohou ohrozit osoby a mohou mít za následek poškození příslušenství. Při nerespektování podmínek ztrácí schvalovací atest pro příslušenství svou platnost.

3. Montáž

3.1 Montáž Kaskádové montážní sady KB1B SGB E (SGB 125-215 E)

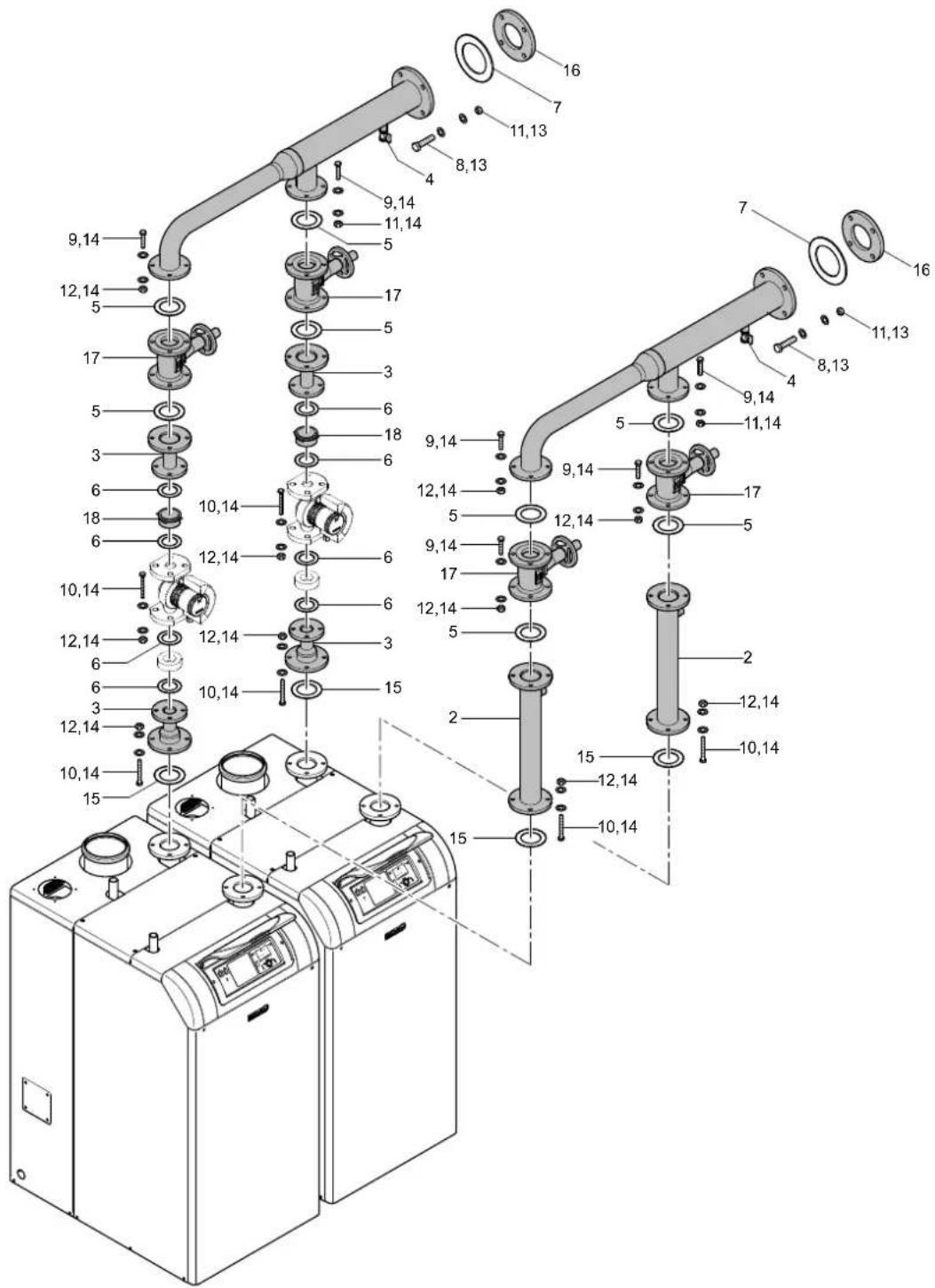

Obr. 1: Montáž Kaskádové montážní sady KB1B SGB E
Baxi SGB 610 i - Montáž Kaskádové montážní sady KB1B SGB E (SGB 125-215 E) - 1

Pol. Označení Pol. Označení
1 Rozdělovač na náběhu SGB 250 Duo 10 Šroub se šestihrannou hlavou M12 x 90
2 Spojovací příruba DN 65 11 Šestihranná matice M16
3 Přechodová příruba DN 65 x DN40 12 Šestihranná matice M12
4 Ventil KFE 12 " 13 Podložka B17
5 Ploché těsnění DN 65 14 Podložka B13
6 Ploché těsnění DN 40 15 Gumové těsnění
7 Ploché těsnění DN 80 16 Příruba DN 80
8 Šroub se šestihrannou hlavou M16 x 60 17 Uzavírací kohout DN 65
9 Šroub se šestihrannou hlavou M12 x 55 18 Zpětná klapka DN 40

Baxi SGB 610 i - Montáž Kaskádové montážní sady KB1B SGB E (SGB 125-215 E) - 2

Montážní prvky uvedené v tabulce je třeba namontovat v souladu s Obr. 1. Upozornění: Čárkovaně vyznačené uzavírací ventily, zpětné klapy a čerpadla nejsou součástí dodávky.

3.2 Celkové rozměry KB1 SGB E

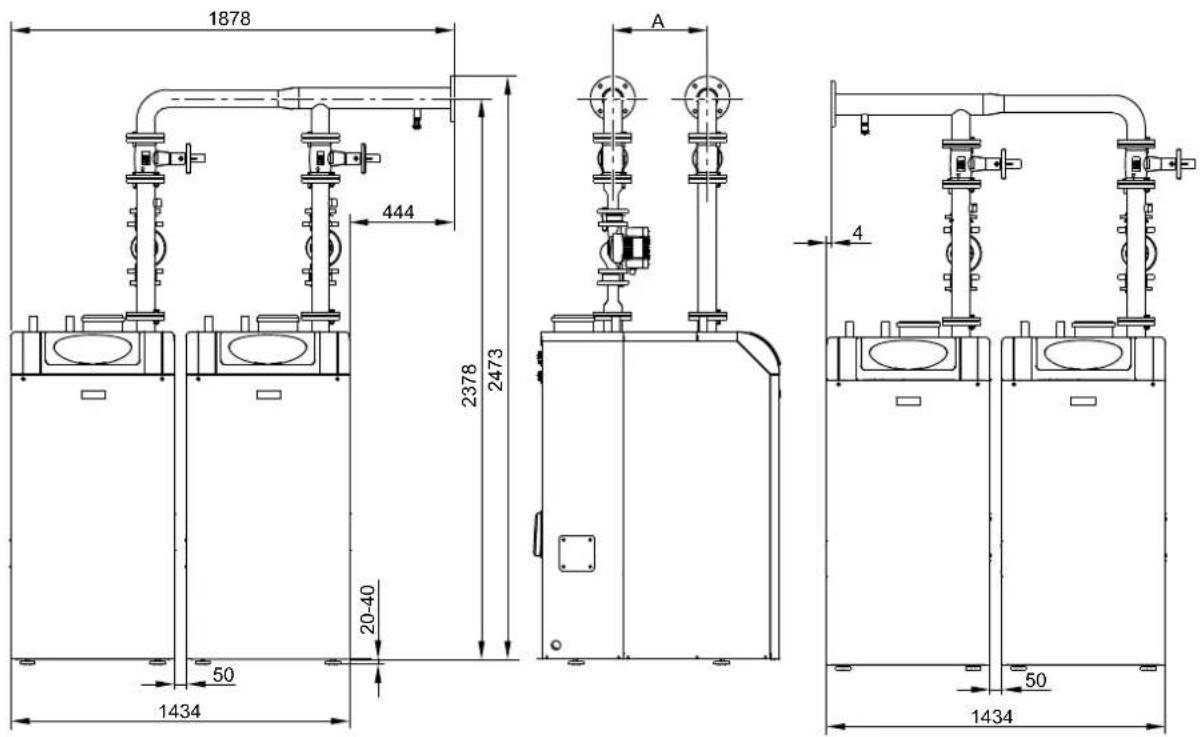

Obr. 2: Celkové rozměry KB1 SGB E
Baxi SGB 610 i - Celkové rozměry KB1 SGB E - 1

text_image 1878 444 2378 2473 A 50 20-40 1434 1434 50 4
Model SGB 125E SGB 170E SGB 215E
Rozměr A 401401514

3.3 Montáž Kaskádové montážní sady KB2B SGB E (SGB 260-300 E)

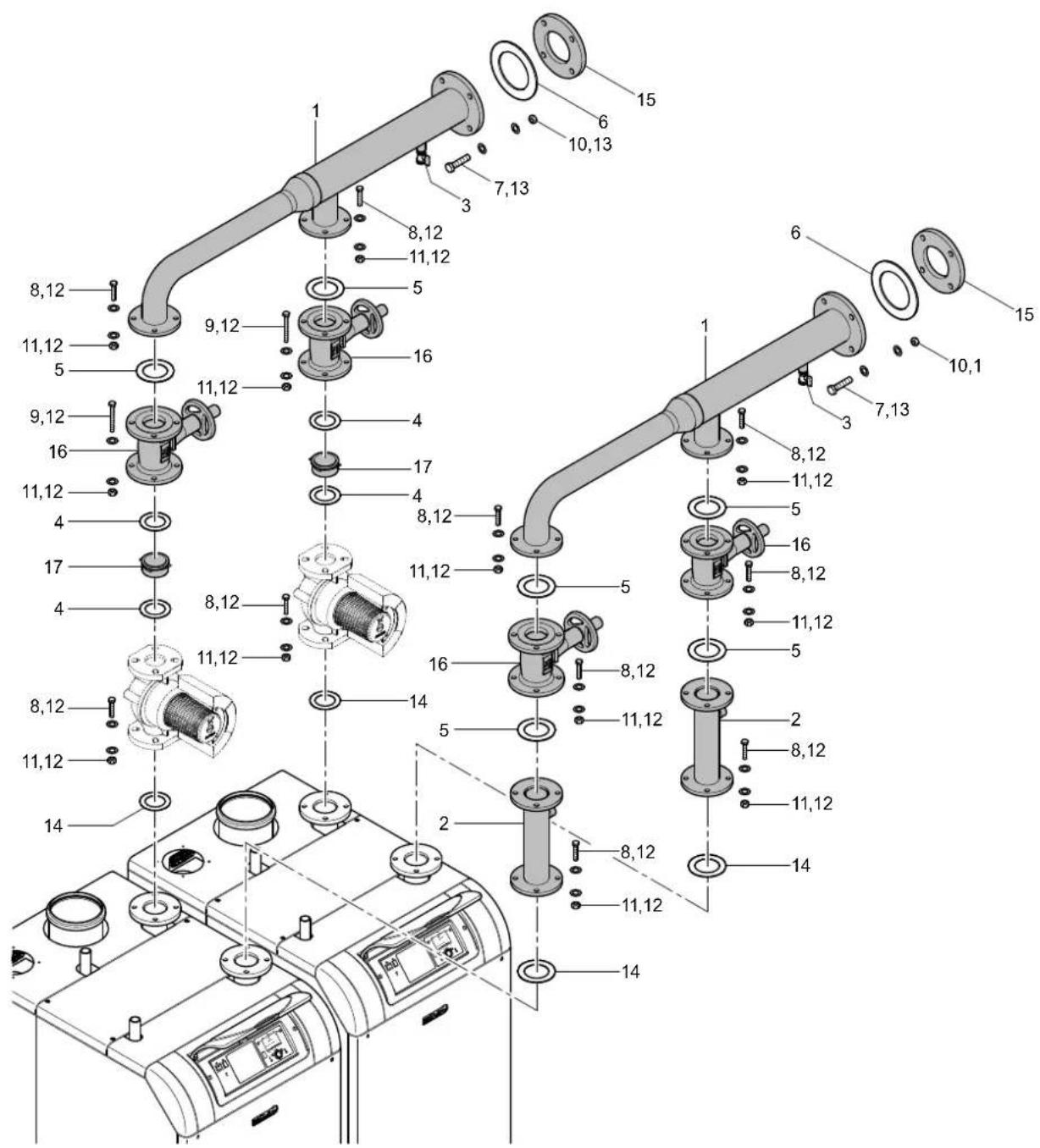

Obr. 3: Montáž Kaskádové montážní sady KB2B SGB E
Baxi SGB 610 i - Montáž Kaskádové montážní sady KB2B SGB E (SGB 260-300 E) - 1

Pol. Označení Pol. Označení
1 Rozdělovač na náběhu SGB 600 Duo 10 Šestihranná matice M16
2 Spojovací příruba DN 65 11 Šestihranná matice M12
3 Ventil KFE 1⁄2" 12 Podložka B13
4 Ploché těsnění DN 50 13 Podložka B17
5 Ploché těsnění DN 65 14 Gumové těsnění
6 Ploché těsnění DN 100 15 Příruba DN 100
7 Šroub se šestihrannou hlavou M16 x 60 16 Uzavírací kohout DN 65
8 Šroub se šestihrannou hlavou M12 x 60 17 Zpětná klapka DN 50
9 Šroub se šestihrannou hlavou M12 x 100

Baxi SGB 610 i - Montáž Kaskádové montážní sady KB2B SGB E (SGB 260-300 E) - 2

Montážní prvky uvedené v tabulce je třeba smontovat v souladu s Obr. 3. Upozornění: Čárkovaně vyznačené uzavírací ventily, zpětné klapy a čerpadla nejsou součástí dodávky.

3.4 Celkové rozměry KB2 SGB E

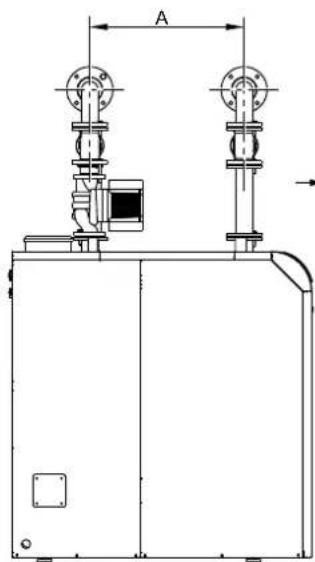

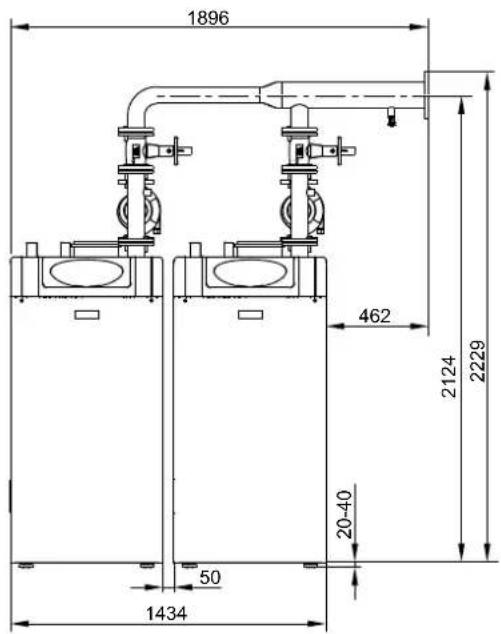

Obr. 4: Celkové rozměry KB2 SGB E
Baxi SGB 610 i - Celkové rozměry KB2 SGB E - 1

text_image 1896 462 2124 2229 50 1434

Baxi SGB 610 i - Celkové rozměry KB2 SGB E - 2

Model SGB 260 E SGB 300 E
Rozměr A 607 700

DE Index

Bezpečnost - všeobecné pokyny 56

K

Komu je určený tento návod? 54

M

Montáž

-Kaskádová montážní sada KB1B SGB E 58

-Kaskádová montážní sada KB2B SGB E 60

0

Obsah tohoto návodu 54

P

Použité symboly 54

Použití v souladu s určeným účelem 56

R

Rozsah dodávky 54

Baxi SGB 610 i - DE Index - 1

Baxi SGB 610 i - DE Index - 2
