MANUAL DE USUARIO SGB 610 i Baxi
ES Manual de montaje
KB1B SGB E KB2B SGB E
NL Montagehandleiding
KB1B SGB E KB2B SGB E
- Acerca de este manual.... 33
1.1 Contenido de este manual.... 33
1.2 Símbolos utilizados.... 33
1.3 ¿A quién va dirigido este manual?...... 33
1.4 Volumen de suministro.... 33
- Seguridad.... 35
2.1 Uso previsto.... 35
2.2 Instrucciones generales de seguridad.... 35
- Montaje.... 36
3.1 Montaje del kit de cascada KB1B SGB E (SGB 125-215 E).... 36
3.2 Dimensiones totales KB1 SGB E.... 37
3.3 Montaje del kit de cascada KB2B SGB E (SGB 260-300 E).... 38
3.4 Dimensiones totales KB2 SGB E.... 39
Inhoudsopgave
NL

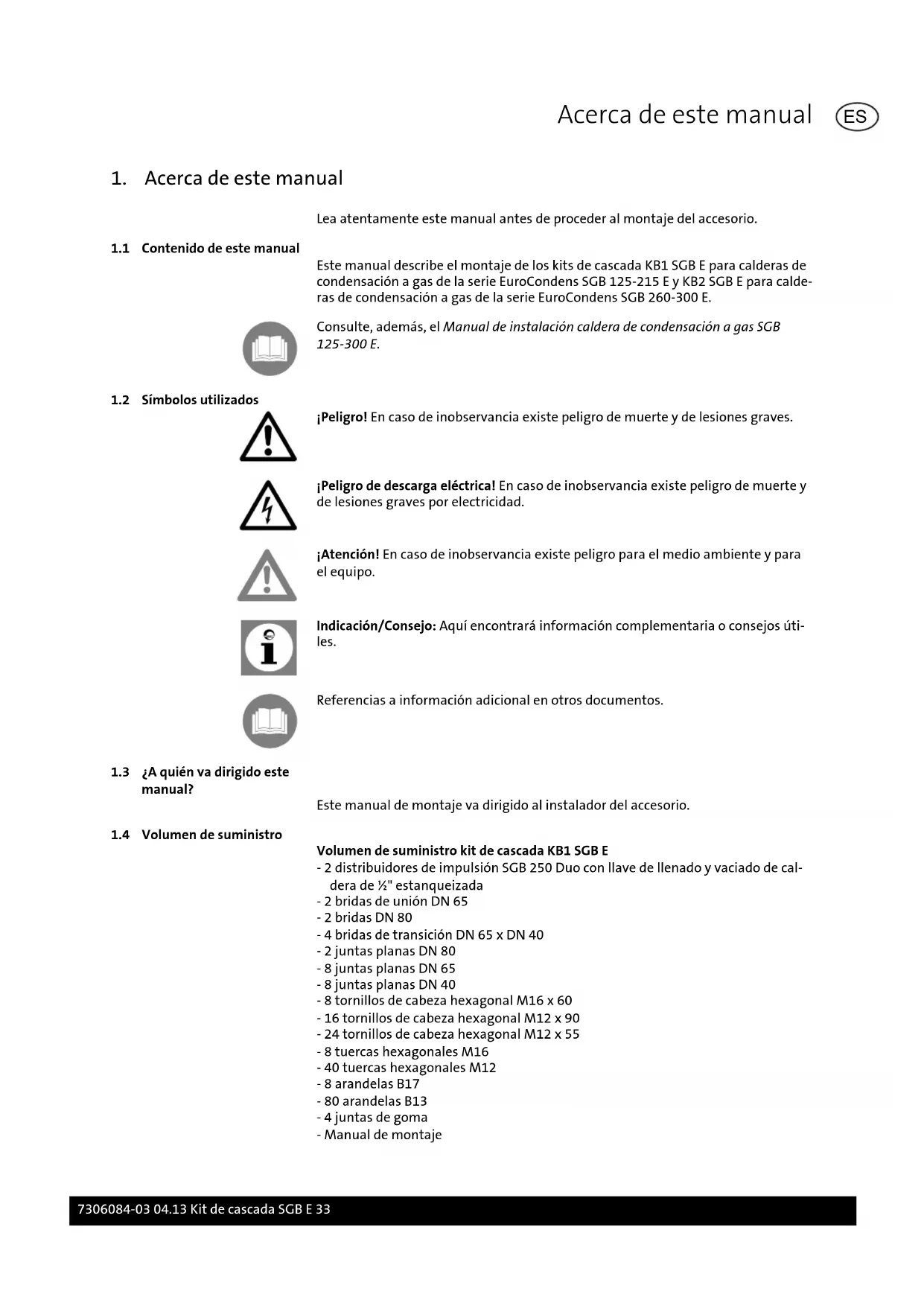

1. Acerca de este manual
Lea atentamente este manual antes de proceder al montaje del accesorio.
1.1 Contenido de este manual
Este manual describe el montaje de los kits de cascada KB1 SGB E para calderas de condensación a gas de la serie EuroCondens SGB 125-215 E y KB2 SGB E para calderas de condensación a gas de la serie EuroCondens SGB 260-300 E.
Consulte, además, el Manual de instalación caldera de condensación a gas SGB 125-300 E.
1.2 Símbolos utilizados
¡Peligro! En caso de inobservancia existe peligro de muerte y de lesiones graves.
¡Peligro de descarga eléctrica! En caso de inobservancia existe peligro de muerte y de lesiones graves por electricidad.
¡Atención! En caso de inobservancia existe peligro para el medio ambiente y para el equipo.
Indicación/Consejo: Aquí encontrará información complementaria o consejos útiles.
Referencias a información adicional en otros documentos.
1.3 ¿A quién va dirigido este manual?
Este manual de montaje va dirigido al instalador del accesorio.
1.4 Volumen de suministro
Volumen de suministro kit de cascada KB1 SGB E
- 2 distribuidores de impulsión SGB 250 Duo con llave de llenado y vaciado de caldera de 12 " estanqueizada
- 2 bridas de unión DN 65
- 2 bridas DN 80
- 4 bridas de transición DN 65 x DN 40
- 2 juntas planas DN 80
- 8 juntas planas DN 65
- 8 juntas planas DN 40
- 8 tornillos de cabeza hexagonal M16 x 60
- 16 tornillos de cabeza hexagonal M12 x 90
- 24 tornillos de cabeza hexagonal M12 x 55
- 8 tuercas hexagonales M16
- 40 tuercas hexagonales M12
- 8 arandelas B17
- 80 arandelas B13
- 4 juntas de goma
- Manual de montaje
Volumen de suministro kit de cascada KB2 SGB E
- 2 distribuidores de impulsión SGB 600 Duo con llave de llenado y vaciado de caldera de ½" estanqueizada
- 2 bridas de unión DN 65
- 2 bridas DN 100
- 2 juntas planas DN 100
- 6 juntas planas DN 65
- 4 juntas planas DN 50
- 8 tornillos de cabeza hexagonal M16 x 60
- 8 tornillo de cabeza hexagonal M12 x 100
- 40 tornillos de cabeza hexagonal M12 x 60
- 8 tuercas hexagonales M16
- 48 tuercas hexagonales M12
- 16 arandelas B17
- 96 arandelas B13
- 4 juntas de goma
- Manual de montaje
2. Seguridad
¡Peligro! Observe las siguientes instrucciones de seguridad para evitar peligros para usted mismo y para otras personas.
2.1 Uso previsto
El kit de cascada KB1 SGB E sirve para unir las conexiones de impulsión y retorno de dos calderas de condensación a gas de la serie EuroCondens SGB 125-215 E que tengan la misma potencia.
El kit de cascada KB2 SGB E sirve para unir las conexiones de impulsión y retorno de dos calderas de condensación a gas de la serie EuroCondens SGB 260-300 E que tengan la misma potencia.
2.2 Instrucciones generales de seguridad
¡Atención! Durante la instalación del accesorio existe el riesgo de que se produzcan importantes daños materiales y personales. Por este motivo, se recomienda que el montaje del accesorio lo lleve a cabo una empresa especializada y que la primera puesta en servicio la realice personal experto de la empresa del fabricante.
Cualquier accesorio utilizado debe cumplir las reglas técnicas y estar autorizado por el fabricante en combinación con este accesorio.
Sólo pueden emplearse piezas de recambio originales.
No está permitido realizar ningún tipo de modificaciones y cambios sin autorización en los accesorios, ya que ponen en peligro a las personas y pueden provocar daños en los accesorios. En caso de no observar esta prohibición, la homologación de los accesorios queda inhabilitada.
3. Montaje
3.1 Montaje del kit de cascada KB1B SGB E (SGB 125-215 E)

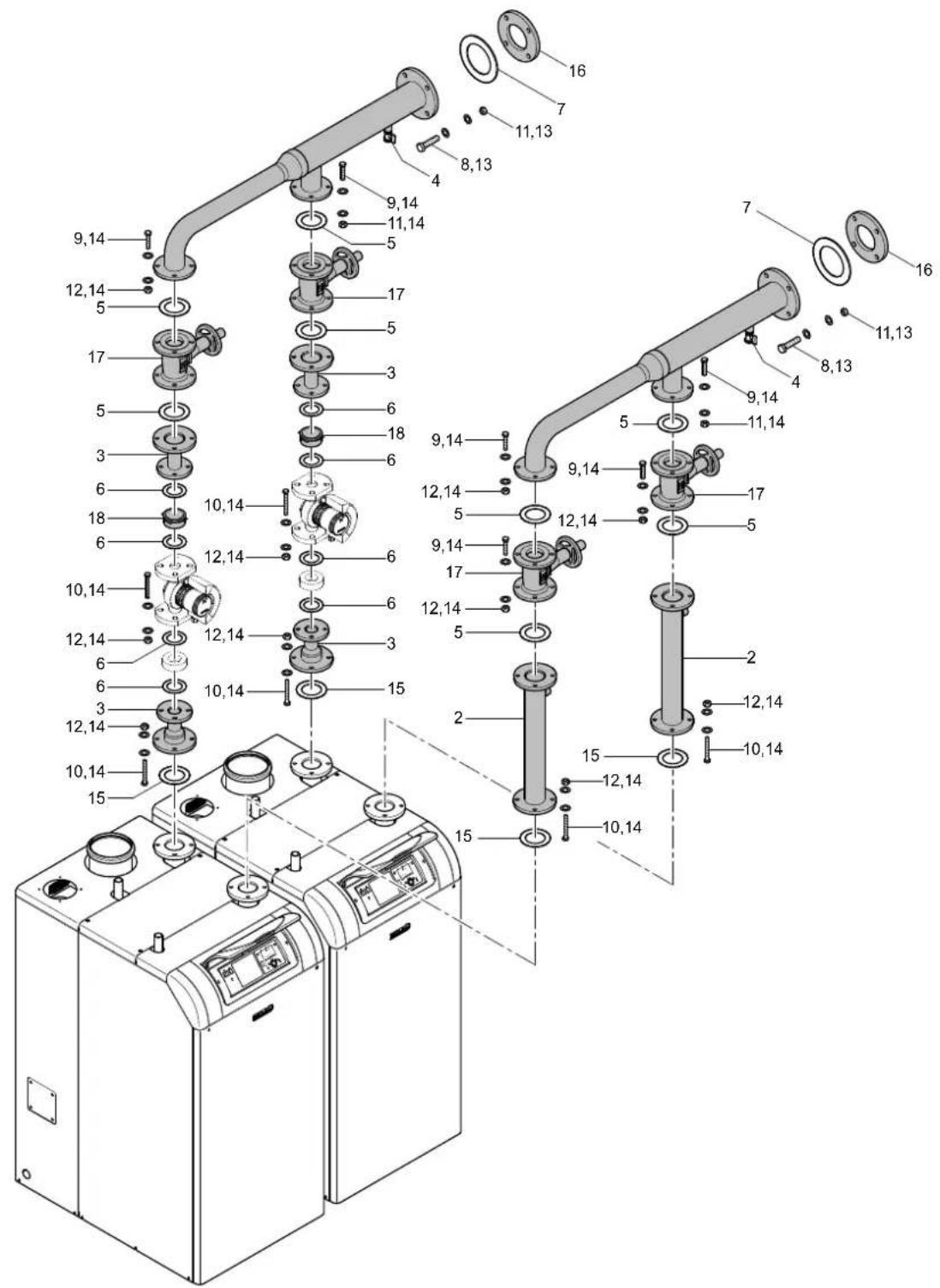

Fig. 1: Montaje del kit de cascada KB1B SGB E
| Pos. | Denominación Pos. Denominación | ||
| 1 | Distribuidores de impulsión SGB 250 Duo 10 Tornillo de cabeza hexagonal M12 x 90 | ||
| 2 | Brida de unión DN 65 11 Tuerca hexagonales M16 | ||
| 3 | Brida de transición DN 65 x DN40 12 Tuerca hexagonales M12 | ||
| 4 | llave KFE 12 " 13 Arandela B17 | ||
| 5 | Juntas planas DN 65 14 Arandela B13 | ||
| 6 | Juntas planas DN 40 15 Junta de goma | ||
| 7 | Juntas planas DN 80 16 Brida DN 80 | ||
| 8 | Tornillo de cabeza hexagonal M16 x 60 17 llave de interrupción DN 65 | ||
| 9 | Tornillo de cabeza hexagonal M12 x 55 18 Válvula antirretorno DN 40 | ||
Las piezas lista en la tabla deben montarse de acuerdo con Fig. 1. Nota: Las llaves de paso, válvulas antirretorno y bombas representadas con líneas discontinuas no están incluidas en el volumen de suministro.
3.2 Dimensiones totales KB1 SGB E

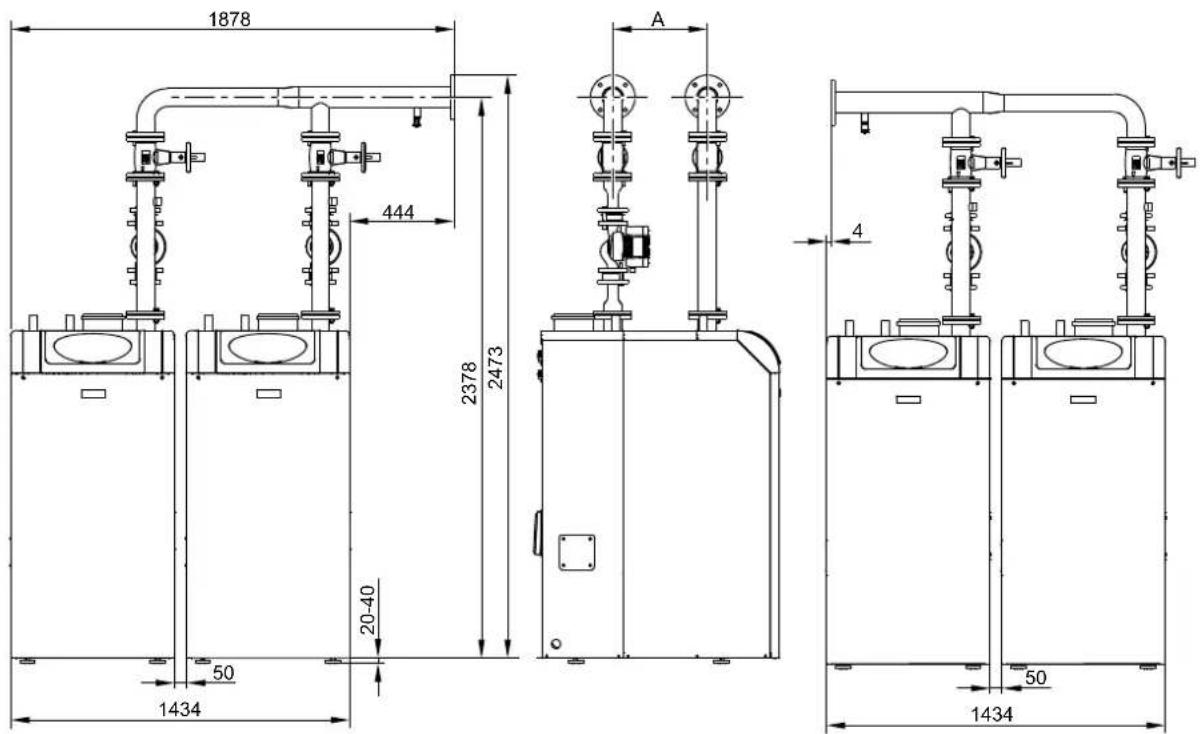

Fig. 2: Dimensiones totales KB1 SGB E
| Cota A 401 401 514 | |||
3.3 Montaje del kit de cascada KB2B SGB E (SGB 260-300 E)

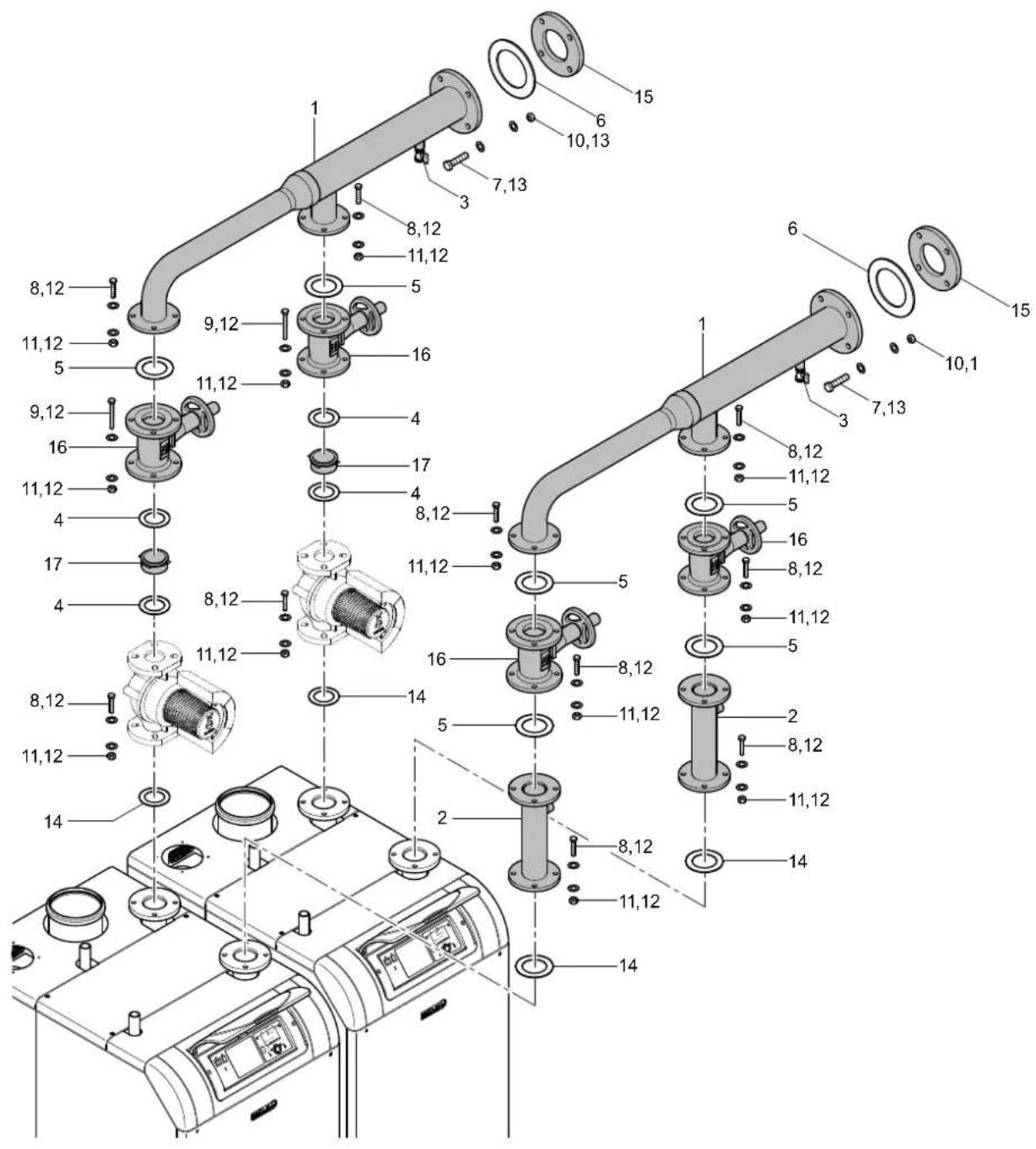

Fig. 3: Montaje del kit de cascada KB2B SGB E
| Pos. | Denominación Pos. Denominación | ||
| 1 | Distribuidores de impulsión SGB 600 Duo 10 Tuerca hexagonales M16 | ||
| 2 | Brida de unión DN 65 11 Tuerca hexagonales M12 | ||
| 3 | Ilave KFE 1⁄2" 12 Arandela B13 | ||
| 4 | Juntas planas DN 50 13 Arandela B17 | ||
| 5 | Juntas planas DN 65 14 Junta de goma | ||
| 6 | Juntas planas DN 100 15 Brida DN 100 | ||
| 7 | Tornillo de cabeza hexagonal M16 x 60 16 Ilave de interrupción DN 65 | ||
| 8 | Tornillo de cabeza hexagonal M12 x 60 17 Válvula antirretorno DN 50 | ||
| 9 | Tornillo de cabeza hexagonal M12 x 100 | ||
Las piezas lista en la tabla deben montarse de acuerdo con Fig. 3. Nota: Las llaves de paso, válvulas antirretorno y bombas representadas con líneas discontinuas no están incluidas en el volumen de suministro.
3.4 Dimensiones totales KB2 SGB E

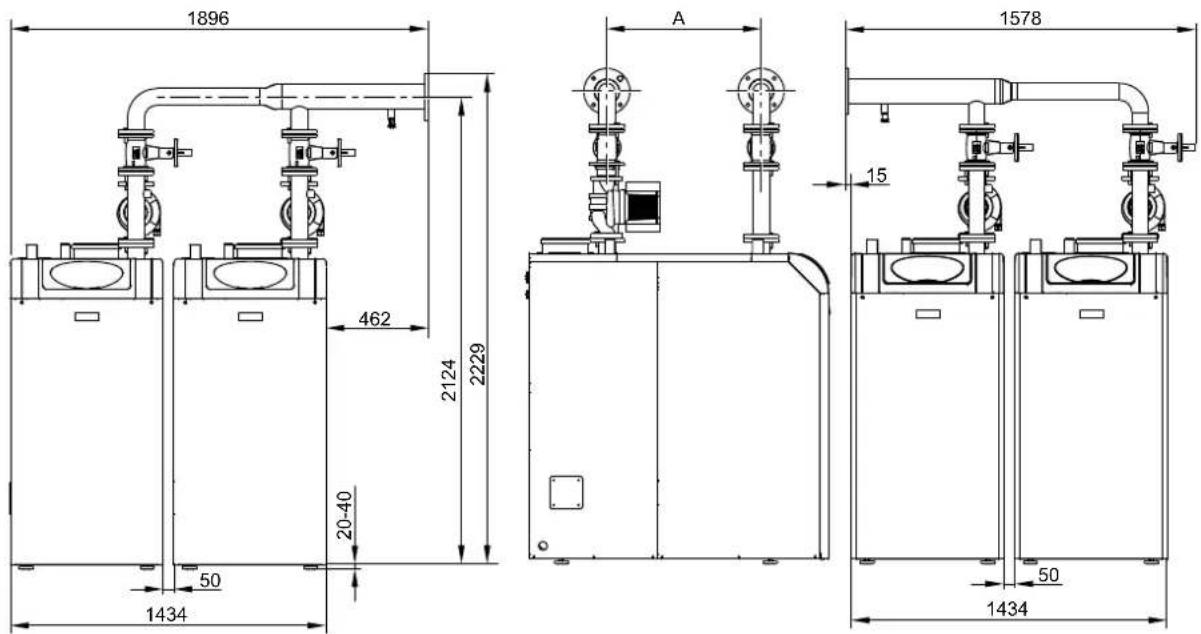

Fig. 4: Dimensiones totales KB2 SGB E
| Cota A 607 700 |
