GEBRUIKSAANWIJZING SGB 610 i Baxi

1. Toelichting bij deze handleiding.... 40

1.1 Inhoud van deze handleiding.... 40
1.2 Gebruikte symbolen.... 40
1.3 Tot wie richt zich deze handleiding?...... 40
1.4 Leveringsomvang.... 40

1. Veiligheid.... 42

2.1 Doelmatig gebruik.... 42
2.2 Algemene veiligheidsvoorschriften.... 42

1. Montage.... 43

3.1 Montage cascadekit KB1B SGB E (SGB 125-215 E).... 43
3.2 Totaal afmetingen KB1 SGB E.... 44
3.3 Montage cascadekit KB2 SGB E (SGB 260-300 E)....45
3.4 Totaal afmetingen KB2 SGB E.... 46

Spis treści

PL

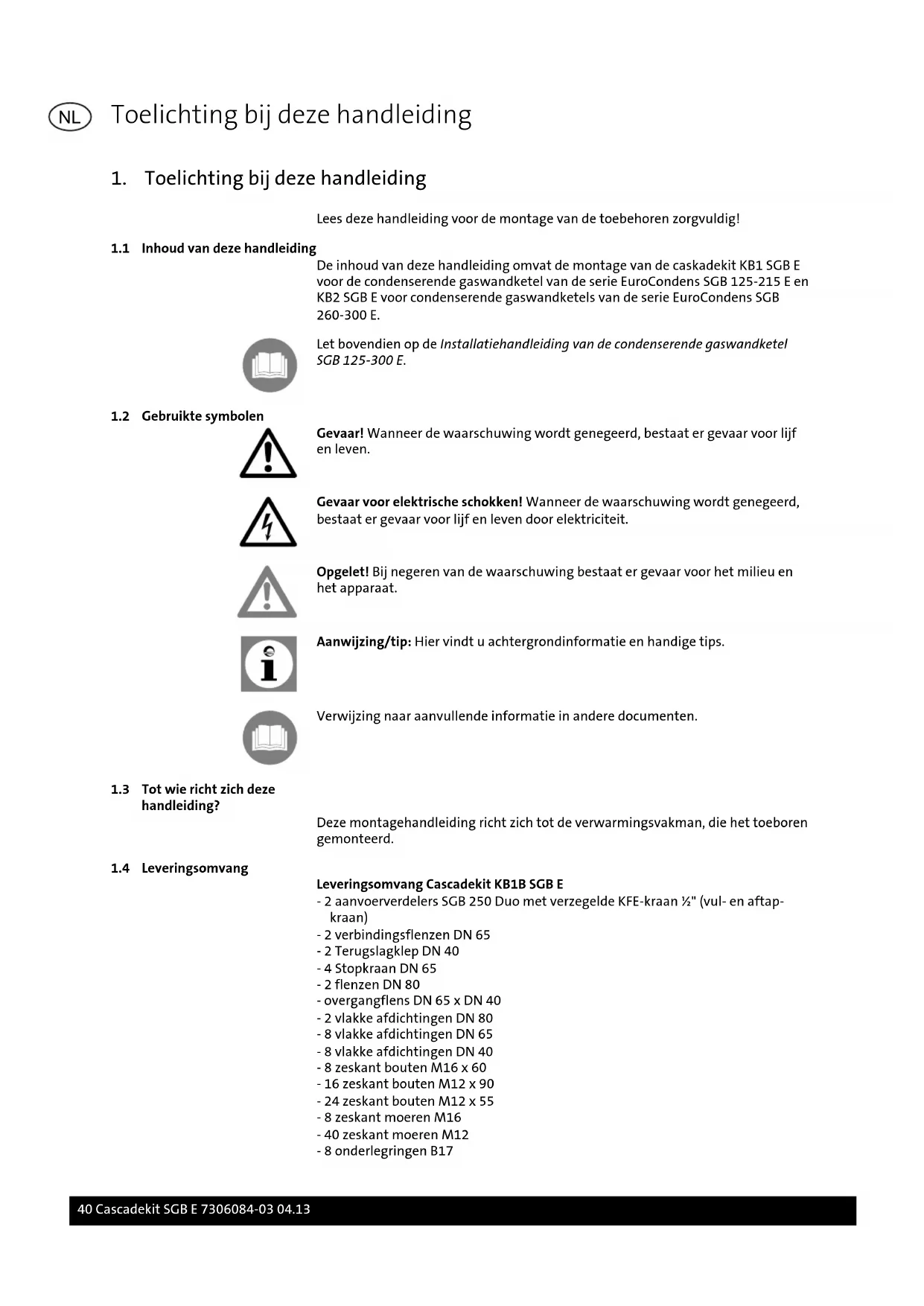

NL Toelichting bij deze handleiding

1. Toelichting bij deze handleiding

Lees deze handleiding voor de montage van de toebehoren zorgvuldig!

1.1 Inhoud van deze handleiding

De inhoud van deze handleiding omvat de montage van de caskadekit KB1 SGB E voor de condenserende gaswandketel van de serie EuroCondens SGB 125-215 E en KB2 SGB E voor condenserende gaswandketels van de serie EuroCondens SGB 260-300 E.

Let bovendien op de Installatiehandleiding van de condenserende gaswandketel SGB 125-300 E.

1.2 Gebruikte symbolen

Gevaar! Wanneer de waarschuwing wordt genegeerd, bestaat er gevaar voor lijf en leven.

Gevaar voor elektrische schokken! Wanneer de waarschuwing wordt genegeerd, bestaat er gevaar voor lijf en leven door elektriciteit.

Opgelet! Bij negeren van de waarschuwing bestaat er gevaar voor het milieu en het apparaat.

Aanwijzing/tip: Hier vindt u achtergrondinformatie en handige tips.

Verwijzing naar aanvullende informatie in andere documenten.

1.3 Tot wie richt zich deze handleiding?

Deze montagehandleiding richt zich tot de verwarmingsvakman, die het toeboren gemonteerd.

1.4 Leveringsomvang

Leveringsomvang Cascadekit KB1B SGB E

• 2 aanvoerverdelers SGB 250 Duo met verzegelde KFE-kraan 12 " (vul- en aftapkraan)
• 2 verbindingsflenzen DN 65
• 2 Terugslagklep DN 40
• 4 Stopkraan DN 65
• 2 flenzen DN 80
• overgangflens DN 65 x DN 40
• 2 vlakke afdichtingen DN 80
• 8 vlakke afdichtingen DN 65
• 8 vlakke afdichtingen DN 40
• 8 zeskant bouten M16 x 60
• 16 zeskant bouten M12 x 90
• 24 zeskant bouten M12 x 55
• 8 zeskant moeren M16
• 40 zeskant moeren M12

• 8 onderlegringen B17

• 80 onderlegringen B13

• 4 rubber afdichtingen
• Montagehandleiding

Leveringsomvang Cascadekit KB2B SGB E

• 2 aanvoerverdelers SGB 600 Duo met verzegelde KFE-kraan 12 " (vul- en aftapkraan)
• 2 verbindingsflenzen DN 65
• 2 Terugslagklep DN 50
• 4 Stopkraan DN 65
• 2 flenzen DN 100
• 2 vlakke afdichtingen DN 100
• 6 vlakke afdichtingen DN 65
• 4 vlakke afdichtingen DN 50
• 8 zeskant bouten M16 x 60
• 8 zeskant bouten M12 x 100
• 40 zeskant bouten M12 x 60
• 8 zeskant moeren M16
• 48 zeskant moeren M12
• 16 onderlegringen B17
• 96 onderlegringen B13
• 4 rubber afdichtingen
• Montagehandleiding

2. Veiligheid

Gevaar! Let in ieder geval op de volgende veiligheidsinstructies! U brengt anders zichzelf en anderen in gevaar.

De caskadekit KB1 SGB E dient voor het bijeen brengen van de aanvoer- en retour-aansluitingen van twee condenserende gaswandketels van de serie EuroCondens SGB 125-215 E met steeds hetzelfde vermogen.

De caskadekit KB2 SGB E dient voor het bijeen brengen van de aanvoer- en retour-aansluitingen van twee condenserende gaswandketels van de serie EuroCondens SGB 260-300 E met steeds hetzelfde vermogen.

2.2 Algemene veiligheidsvoorschriften

Opgelet! Bij de installatie van toebehoren bestaat het gevaar voor ernstig en zware schade aan het materiaal en voor de personen. Daarom mogen de toebehoren, uitsluitend door gespecialiseerde vakbedrijven worden gemonteerd en door vakkundige personen van de producerende bedrijven voor het eerst in gebruik worden genomen!

Gebruikte toebehoren moeten voldoen aan de technische regels en door de fabrikant in verbinding met deze toebehoren goedgekeurd zijn.

Enkel het gebruik van originele onderdelen is toegestaan.

Zelfondernomen modificaties en veranderingen aan de toebehoren zijn niet toe-gestaan, omdat deze mensen in gevaar brengen en tot schade kunnen leiden. Bij een niet-naleven vervalt de goedkeuring van de toebehoren.

3. Montage

3.1 Montage cascadekit KB1B SGB E (SGB 125-215 E)

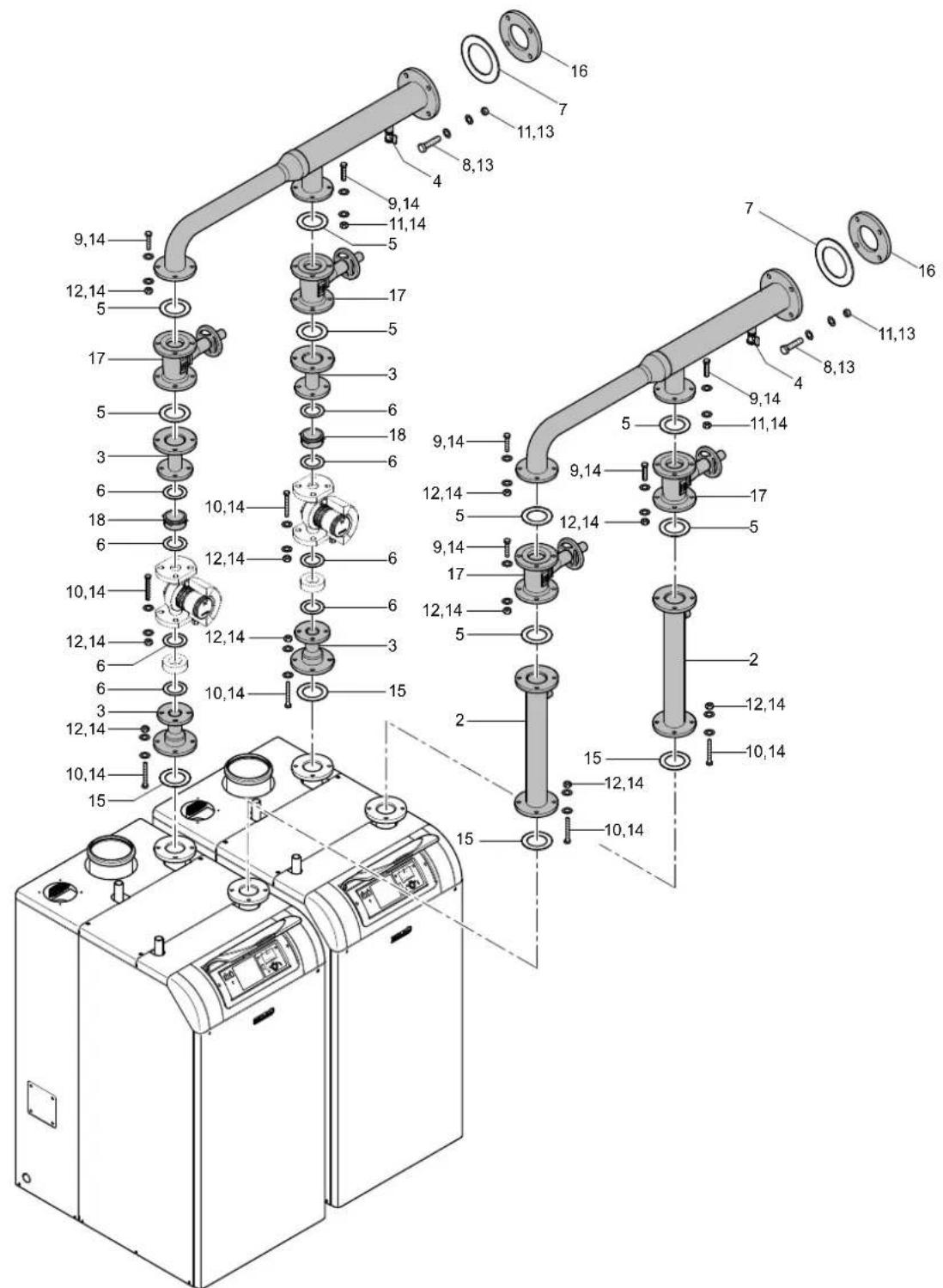

Afb. 1: Montage cascadekit KB1B SGB E

Pos. Omschrijving Pos. Omschrijving
1 Aanvoerverdeler SGB 250 Duo 10 Zeskant bout M12 x 90
2 Verbindingsflens DN 65 11 Zeskant moer M16
3 Overgangflens DN 65 x DN40 12 Zeskant moer M12
4 KFE-kraan 1⁄2" 13 Onderlegring B17
5 Vlakke afdichtingen DN 65 14 Onderlegring B13
6 Vlakke afdichtingen DN 40 15 Rubber afdichting
7 Vlakke afdichtingen DN 80 16 Flens DN 80
8 Zeskant bout M16 x 60 17 Stopkraan DN 65
9 Zeskant bout M12 x 55 18 Terugslagklep DN 40

De in de tabel vermelde componenten moeten overe Afb. 1 enkomstig in elkaar gezet worden.

Opmerking: De gestippeld weergegeven afsluitkranen, terugslagkleppen en pompen zijn niet in de leveringsomvang begrepen.

3.2 Totaal afmetingen KB1 SGB E

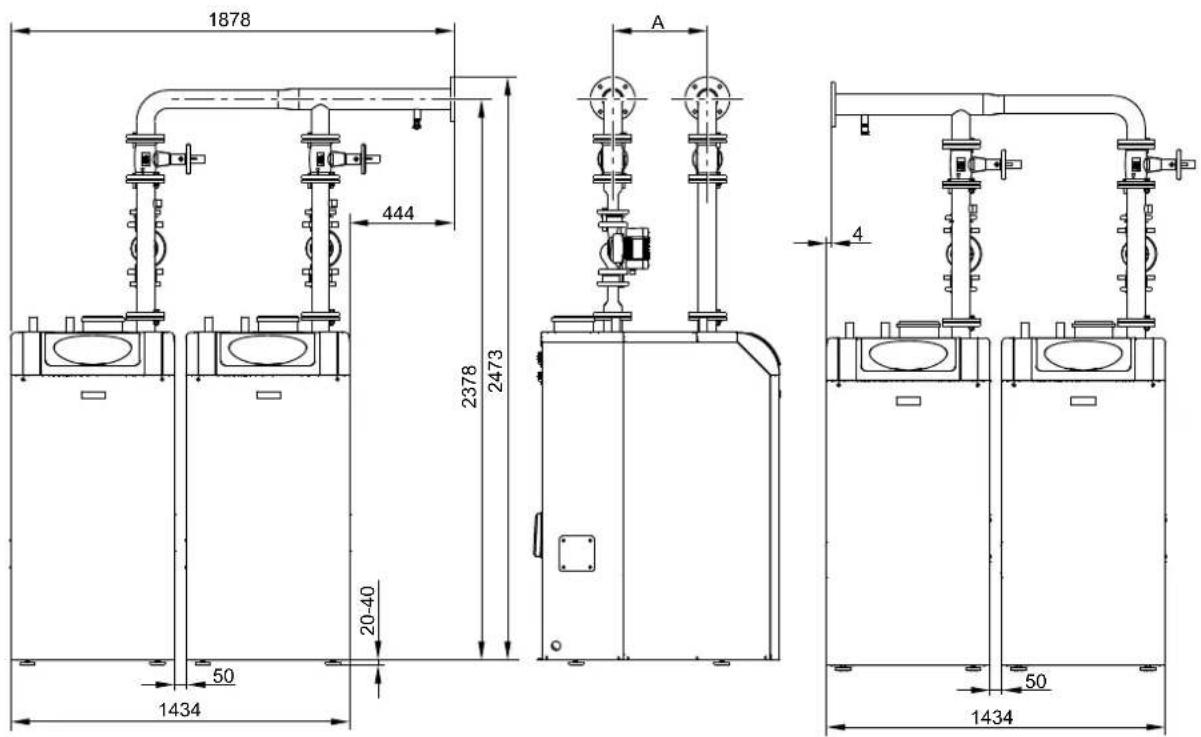

Afb. 2: Totaal afmetingen KB1 SGB E

1878 444 2378 2473 A 20-40 50 1434 50 1434 4

Model SGB 125	E SGB 170 E SGB 215	E
Maat A 401 401	514

3.3 Montage cascadekit KB2 SGB E (SGB 260-300 E)

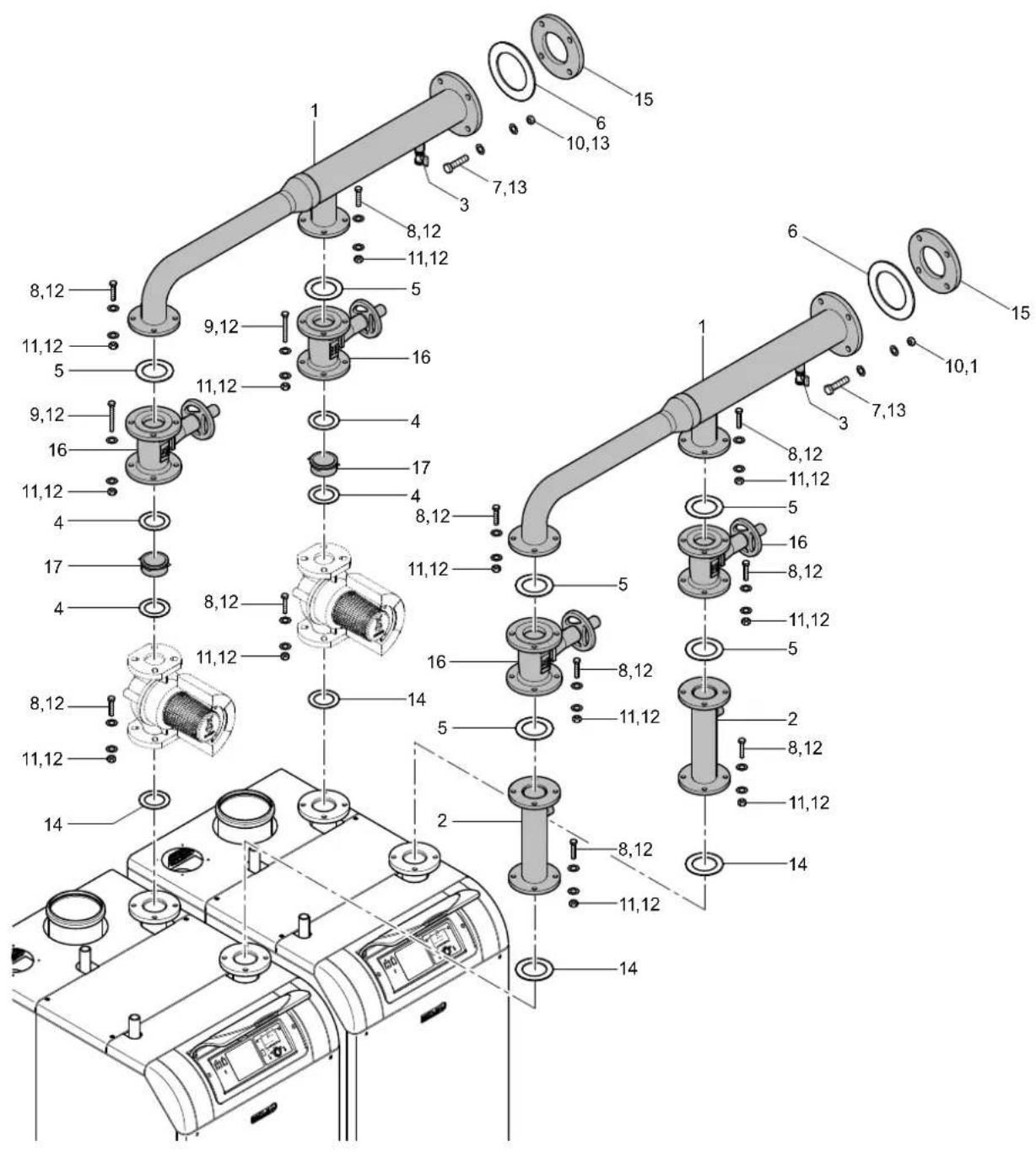

Afb. 3: Montage cascadekit KB2 SGB E

Pos. Omschrijving Pos. Omschrijving
1 Aanvoerverdeler SGB 600 Duo 9 Zeskant bout M12 x 100
2 Verbindingsflens DN 65 10 Zeskant moer M16
3 KFE-kraan 1⁄2" 11 Zeskant moer M12
4 Vlakke afdichtingen DN 50 12 Onderlegring B13
5 Vlakke afdichtingen DN 65 13 Onderlegring B17
6 Vlakke afdichtingen DN 100 14 Rubber afdichting
7 Zeskant bout M16 x 60 15 Flens DN 100
8 Zeskant bout M12 x 60

De in de tabel vermelde componenten moeten overe Afb . 3 enkomstig in elkaar gezet worden.

Opmerking: De gestippeld weergegeven afsluitkranen, terugslagkleppen en pompen zijn niet in de leveringsomvang begrepen.

3.4 Totaal afmetingen KB2 SGB E

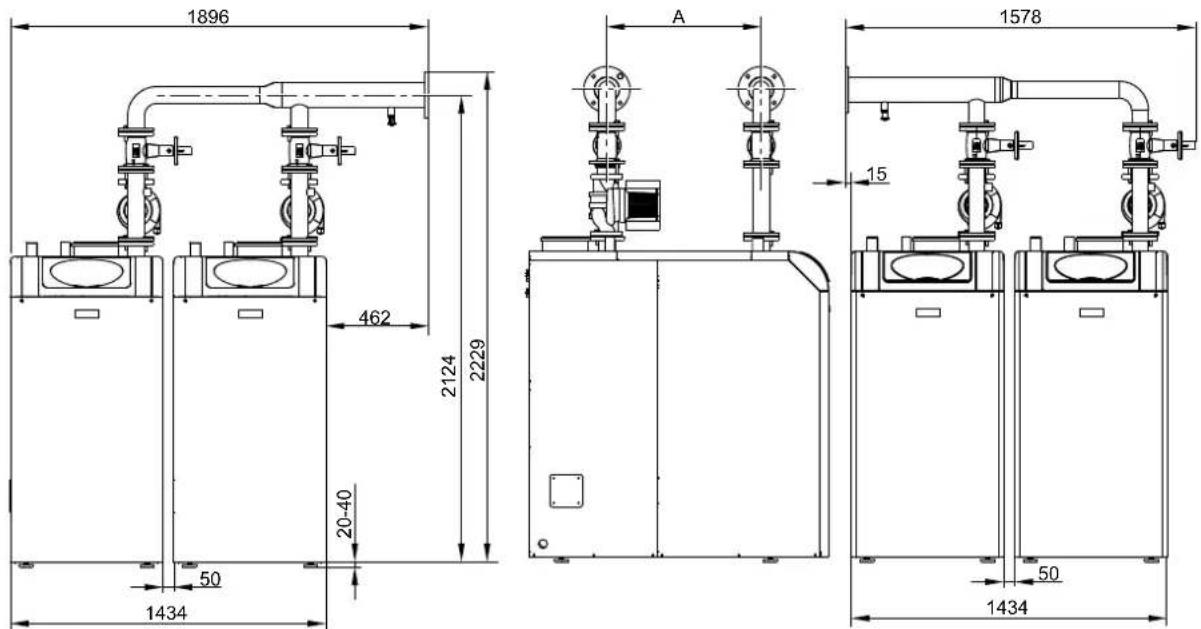

Afb. 4: Totaal afmetingen KB2 SGB E

1896 462 2124 2229 A 1578 15 1434 50 20-40 1434 50

Model SGB 260 E SGB 300 E
Maat A 607 700
