1. Zu dieser Anleitung

Lesen Sie diese Anleitung vor der Montage des Zubehörs sorgfältig durch!

1.1 Inhalt dieser Anleitung

Inhalt dieser Anleitung ist die Montage der Kaskadenbausätze KB1B SGB E für Gas-Brennwertkessel der Serie EuroCondens SGB 125-215 E und KB2B SGB E für Gas-Brennwertkessel der Serie EuroCondens SGB 260-300 E.

Beachten Sie außerdem das Installationshandbuch Gas-Brennwertkessel SGB 125-300 E.

1.2 Verwendete Symbole

Gefahr! Bei Nichtbeachtung der Warnung besteht Gefahr für Leib und Leben.

Stromschlaggefahr! Bei Nichtbeachtung der Warnung besteht Gefahr für Leib und Leben durch Elektrizität!

Achtung! Bei Nichtbeachtung der Warnung besteht Gefahr für die Umwelt und das Gerät.

Hinweis/Tipp: Hier finden Sie Hintergrundinformationen und hilfreiche Tipps.

Verweis auf zusätzliche Informationen in anderen Unterlagen.

1.3 An wen wendet sich diese Anleitung?

Diese Montageanleitung wendet sich an den Heizungsfachmann, der das Zubehör montiert.

1.4 Lieferumfang

Lieferumfang Kaskadenbausatz KB1B SGB E

• 2 Vorlaufverteiler SGB 250 Duo mit eingedichtetem KFE-Hahn ½"
• 2 Verbindungsflansche DN 65
• 2 Rückschlagklappen DN 40
• 4 Absperrhähne DN 65
• 2 Flansche DN 80
• 4 Übergangsflansche DN 65 x DN 40
• 2 Flachdichtungen DN 80
• 8 Flachdichtungen DN 65
• 8 Flachdichtungen DN 40
• 8 Sechskantschrauben M16 x 60
• 16 Sechskantschrauben M12 x 90
• 24 Sechskantschrauben M12 x 55
• 8 Sechskantmutter M16
• 40 Sechskantmutter M12
• 8 Unterlegscheiben B17

DE Zu dieser Anleitung

• 80 Unterlegscheiben B13
• 4 Gummidichtungen
• Montageanleitung

Lieferumfang Kaskadenbausatz KB2B SGB E

• 2 Vorlaufverteiler SGB 600 Duo mit eingedichtetem KFE-Hahn ½"
• 2 Verbindungsflansche DN 65
• 2 Rückschlagklappen DN 50
• 4 Absperrhähne DN 65
• 2 Flansche DN 100
• 2 Flachdichtungen DN 100
• 6 Flachdichtungen DN 65
• 4 Flachdichtungen DN 50
• 8 Sechskantschrauben M16 x 60
• 8 Sechskantschrauben M12 x 100
• 40 Sechskantschrauben M12 x 60
• 8 Sechskantmuttern M16
• 48 Sechskantmuttern M12
• 16 Unterlegscheiben B17
• 96 Unterlegscheiben B13
• 4 Gummidichtungen
• Montageanleitung

2. Sicherheit

Gefahr! Beachten Sie unbedingt die folgenden Sicherheitshinweise! Sie gefährden sonst sich selbst und andere.

2.1 Bestimmungsgemäße Verwendung

Der Kaskadenbausatz KB1B SGB E dient zur Zusammenführung der Vor- und Rücklaufanschlüsse zweier Gas-Brennwertkessel der Serie EuroCondens SGB 125-215 E mit jeweils gleicher Leistung.

Der Kaskadenbausatz KB2B SGB E dient zur Zusammenführung der Vor- und Rücklaufanschlüsse zweier Gas-Brennwertkessel der Serie EuroCondens SGB 260-300 E mit jeweils gleicher Leistung.

2.2 Allgemeine Sicherheitshinweise

Achtung! Bei der Installation des Zubehörs besteht die Gefahr erheblicher Sach- und Personenschäden. Deshalb darf das Zubehör nur durch Fachunternehmen montiert und durch Sachkundige der Erstellerfirmen erstmalig in Betrieb genommen werden!

Verwendetes Zubehör muss den Technischen Regeln entsprechen und vom Hersteller in Verbindung mit diesem Zubehör zugelassen sein.

Es dürfen nur Original-Ersatzteile verwendet werden.

Eigenmächtige Umbauten und Veränderungen am Zubehör sind nicht gestattet, da sie Menschen gefährden und zu Schäden am Zubehör führen können. Bei Nichtbeachtung erlischt die Zulassung des Zubehörs.

3. Montage

3.1 Montage Kaskadenbausatz KB1B SGB E (SGB 125-215 E)

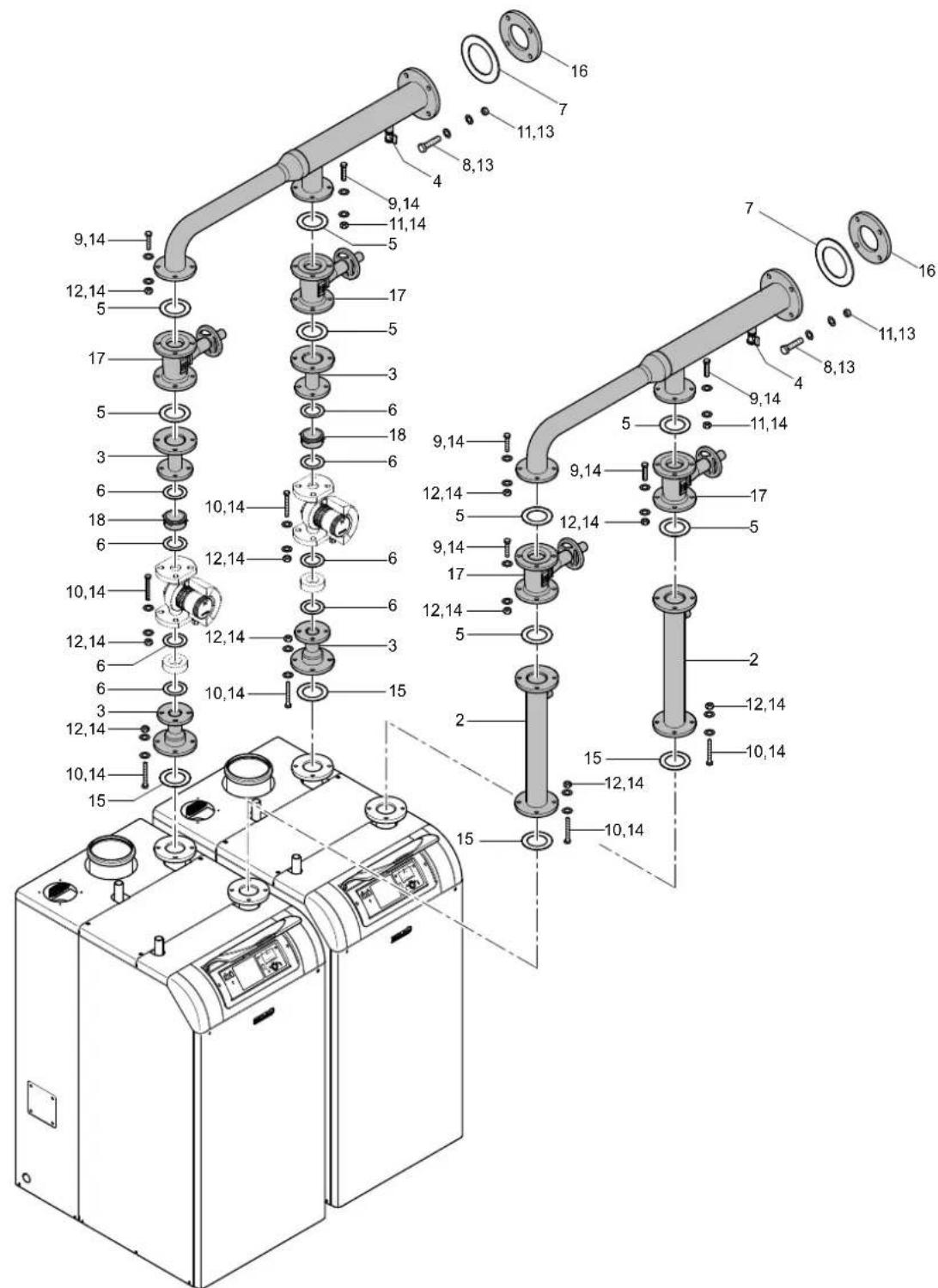

Abb. 1: Montage des Kaskadenbausatzes KB1B SGB E

Pos.	Bezeichnung Pos.	Bezeichnung
1	Vorlaufverteiler SGB 250 Duo 10 Sechskantschraube M12 x 90
2	Verbindungsflansch DN 65 11 Sechskantmutter M16
3	Übergangsflansch DN 65 x DN40 12 Sechskantmutter M12
4	KFE-Hahn 1⁄2" 13 Unterlegscheibe B17
5	Flachdichtung DN 65 14 Unterlegscheibe B13
6	Flachdichtung DN 40 15 Gummidichtung
7	Flachdichtung DN 80 16 Flansch PN 6 DN 80
8	Sechskantschraube M16 x 60 17 Absperrhahn DN65
9	Sechskantschraube M12 x 55 18 Rückschlagklappe DN 40

Die in der Tabelle aufgeführten Bauteile sind gemäß Abb. 1 zusammenzubauen. Hinweis: Die gestrichelt dargestellten Absperrhähne, Rückschlagklappen und Pumpen sind nicht im Lieferumfang enthalten.

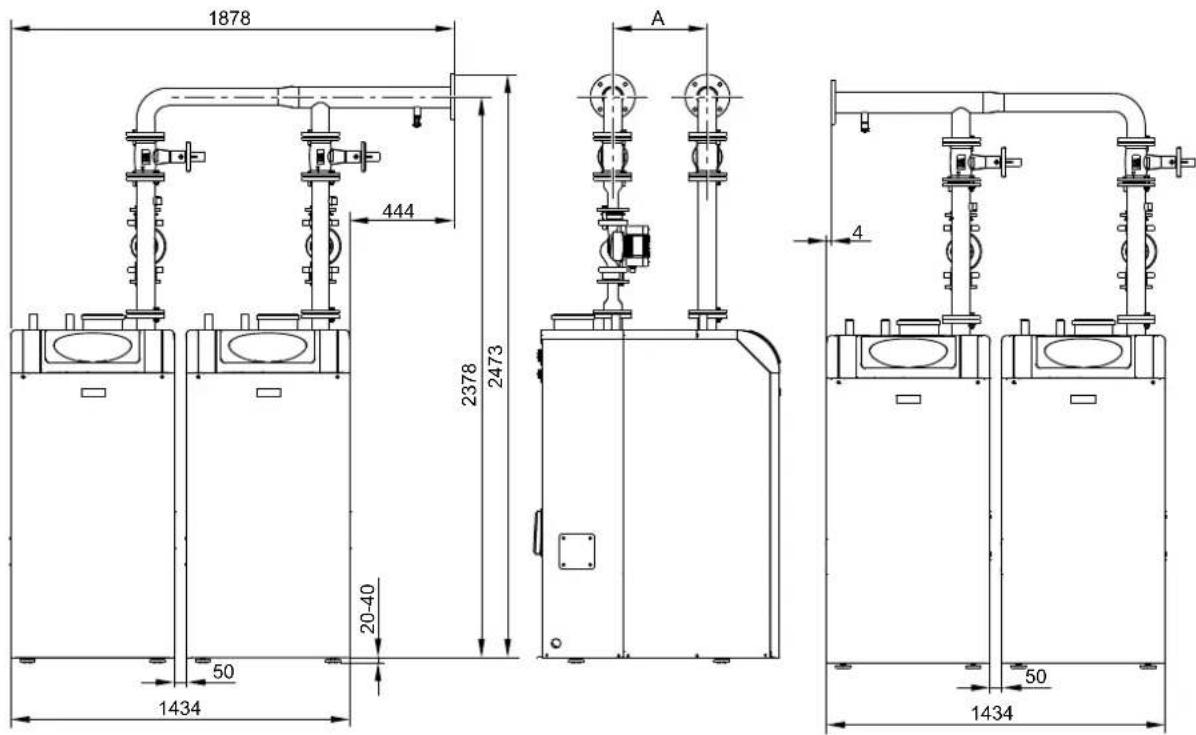

Abb. 2: Gesamtabmessungen KB1 B SGB E

1878 444 2378 2473 A 50 20-40 1434 1434 50 4

Modell SGB 125	E SGB 170 E SGB 215	E
Maß A 401 401	514

3.2 Montage Kaskadenbausatz KB2B SGB E (SGB 260-300 E)

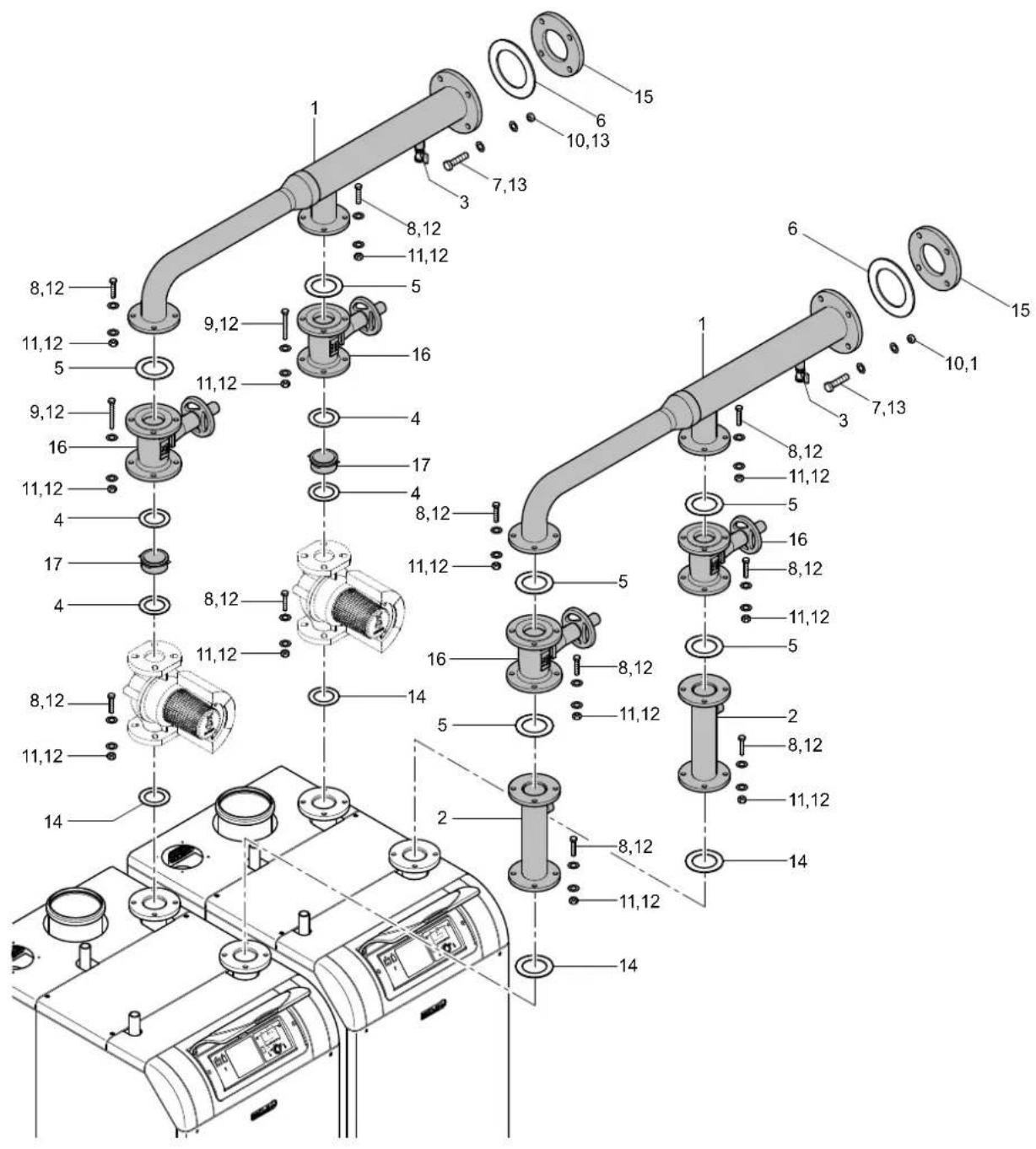

Abb. 3: Montage des Kaskadenbausatzes KB2B SGB E

Pos. Bezeichnung Pos. Bezeichnung

1 Vorlaufverteiler SGB 600 Duo 10 Sechskantmutter M16
2 Verbindungsflansch DN 65 11 Sechskantmutter M12
3 KFE-Hahn ½" 12 Unterlegscheibe B13
4 Flachdichtung DN 50 13 Unterlegscheibe B17
5 Flachdichtung DN 65 14 Gummidichtung
6 Flachdichtung DN 100 15 Flansch DN 100
7 Sechskantschraube M16 x 60 16 Absperrhahn DN 65
8 Sechskantschraube M12 x 60 17 Rückschlagklappe DN 50
9 Sechskantschraube M12 x 100

Die in der Tabelle aufgeführten Bauteile sind gemäß Abb. 3 zusammenzubauen. Hinweis: Die gestrichelt dargestellten Absperrhähne, Rückschlagklappen und Pumpen sind nicht im Lieferumfang enthalten.

Abb. 4: Gesamtabmessungen KB2 B SGB E

A	S
