BEDIENUNGSANLEITUNG Ecotherm Plus WGB Baxi
Speicher-Ladeset Universal LS-U2 D für WGB 28/38 C/E
- Zu dieser Anleitung 6
1.1 Inhalt dieser Anleitung 6
1.2 Verwendete Symbole 6
1.3 An wen wendet sich diese Anleitung? 6
1.4 Lieferumfang 6
- Sicherheit.. 7
2.1 Bestimmungsgemäß Verwendung 7
2.2 Allgemeine Sicherheitshinweise 7
2.3 Konformitätserklärung 8
- Montage 9
3.1 Montage Speicher-Ladeset Universal LS-U2.... 9
- Installation 11
4.1 Elektrische Installation 11
4.2 Installation der Speicherpumpe im WGB; Serie C. 12
4.3 Installation der Speicherpumpe im WGB; Serie E. 13
Sommaire
FR
- A propos des prsentes instructions 14
1. Zu dieser Anleitung
Lesen Sie diese Anleitung vor der Montage des Zubehörs sorgfältig durch!
1.1 Inhalt dieser Anleitung
Inhalt dieser Anleitung ist die Montage des Speicher-Ladesets LS-U2.
Beachten Sie außerdem die Installationsanleitung des Gas-Brennwertkessel WGB.
1.2 Verwendete Symbole
Gefahr! Bei Nichtbeachtung der Warnung besteht Gefahr für Leib und Leben.
Stromschlaggefahr! Bei Nichtbeachtung der Warnung besteht Gefahr für Leib und Leben durch Elektrizität!
Achtung! Bei Nichtbeachtung der Warnung besteht Gefahr für die Umwelt und das Gerät.
Hinweis/Tipp: Hier finden Sie Hintergrundinformationen und hilfreiche Tipps.
Verweis auf zusätzliche Informationen in anderen Unterlagen.
1.3 An wen wendet sich diese Anleitung?
These Montageanleitungwendet sich an den Heizungsfachmann, der das Zubehör montiert.
1.4 Lieferumfang
- Speicherladepumpemontiert mit Anschlussleitung und Schwerkraftsperre
-2Cu-Anschlussrohre ( = 22mm)
- Speicherfuhler
-Kabelverschraubung
2. Sicherheit
2.1 Bestimmungsgemäß Verwendung
Das Speicher-Ladeset LS-U2 dient zur Anbindung von Warmwasserspeichern an Gas-Brennwertkessel der Serie WGB mit einer Kesselleistung von 28-38 kW.
2.2 Allgemeine Sicherheitshinweise
Gefahr! Lebensgefahr!
Bei der Installation von Heizungsanlagen besteht die Gefahr erheblicher Personen-, Umwelt- und Sachschäden. Deshalb führen Heizungsanlagen nur durch Fachunternehmen erstellt und durch Sachkundige der Erstellerfirmen erstmalig in Betrieb genommen werden!
Stromschlaggefahr! Lebensgefahr durch spannungsfährende Bauteile!
Alle mit der Installation verbundenen Elektroarbeiten dürfen nur von einer elektronisch ausgebildeten Fachkraft durchgeführt werden!
Gefahr! Lebensgefahr durch unsachgemäß Verwendung der Heizungsanlage!
-
Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
-
Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
Gefahr! Lebensgefahr durch Umbauten am Gerät!
Eigenmächtige Umbauten und Veränderungen am Gerät sind nicht gestattet, da sie Menschen gefährden und zu Schäden an dem Gerät führen können. Bei Nichtbeachtung erlischt die Zulassung des Gerätes.
Einstellung, Wartung und Reinigung des Gerätes darf nur von einem qualifizierten Heizungsfachmann durchgeführt werden!
Verwendetes Zubehr muss den Technischen Regeln entsprechen und vom Hersteller in Verbindung mit thisem Gerät zugelassen sein.
Achtung! Es durren nur Original-Ersatzteile verwendet werden.
2.3 Konformitätserklarung
BROTJE HEIZUNG
Konformitätserklung des Herstellers Declaration of Conformity
Produkt
Speicher-Ladeset Universal
Product
LS-U2D
Typ, Ausführung
Brotje Gas-Brennwertkessel
Type, Model
Serien EcoTherm Plus WGB 28-38 C/E
Verwendbar für
Anforderungen der Kategorie II
EG Baumusterprüfung
DVGW Deutsche Vereinigung des Gas- und Wasserfaches e.V.
EC-Type Examination
53123 Bon
Notified Body 0085
Überwachungsverfahren
Jährliches Überwachungsaudit
Surveillance Procedure
DVGW Deutsche Vereinigung des Gas- und Wasserfaches e.V.
53123 Bon
Wir erklaren hiermit als Hersteller:
Die entsprechend gekennzeichnen Produkte erfüllen die Anforderungen der aufgeführten Richtlinien und Normen. Sie stimmen mit dem geprüften Baumuster überrein, beinhalten jeder keine Zusicherung von Eigenschaften. Die Herstellung unterlegt dem genannten Überwachungsverfahren.
Das bezeichnete Produkt ist ausschließlich zum Einbau in die oben genannten Gas-Brennwertkessel bestimmt. Der Anlagenhersteller hat sichzustellen, dass die geltenden Vorschriften für den Einbau und Betrieb des Kessels eingehalten werden.
AUGUST BRÖTJE GmbH
Leiter Entwicklung
August Brötje GmbH
August-Brotje-Straße 17
26180 Rastede
Postfach 13 54
26171 Rastede
Telefon (04402) 80-0
Telefax (04402) 8 05 83
http://www.brojetje.de
Geschäftsführer:
Dipl.-Kfm. Sten Daugaard-Hansen
Amtsgericht Oldenburg
HRB 120714
3. Montage
3.1 Montage Speicher-Ladeset Universal LS-U2
Stromschlaggefahr! Vor der Montage des Zubehörs ist der Kessel spannungsls zu schalten!
Verbrennungsgefahr! Kessel vor der Montage des Zubehörs abkühlen halten!

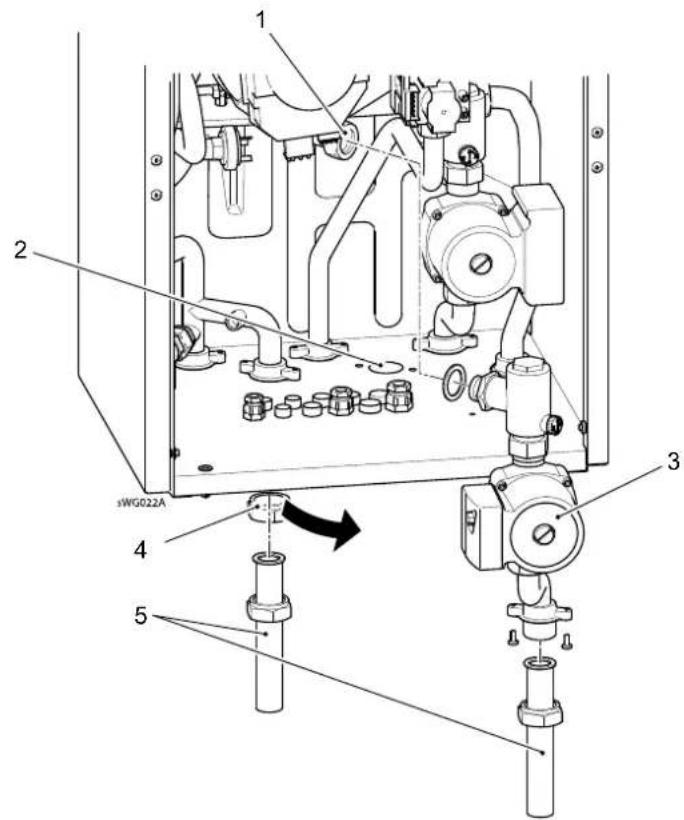

Abb. 1: Montage des Speicher-Ladesets Universal LS-U2
- Kessel durch Schlieben der Abspervertentile vom Heizungsnetz trennen
- Kesselwasser ablassen
- Verkleidungs-Vorderwand entfernen
- Regelungsklappe nach vorn herausklappen
- Blindstopfen an der Rücklaufverzweigung entfernen (Abb. 1, Pos. 1)
- Verschlussdeckel im Bodenblech entfernen (2)
- Speicherladepumpe inkl. Schwerkraftsperre mit Dichtung an der Rücklaufverzweigung montieren und Anschlussstutzen mit beiliegenden Schrauben im Bodenblech befestigen (3)
- Kappe an der Vorlaufverzweigung entfernen (4)
- Verrohrung zwischen Gas-Brennwertkessel und Speicher herstellen; beiliegende Cu-Anschlussrohre mit 34 -Überwurfmutter oder flachdichtende 34 -Verschraubung verwenden (5)
- Sümmtliche Verschraubungen nachziehen
- Kessel wieder befüllen
Achtung! Nach dem Befüllen des Kessels sindSAMTliche Verbindungsstellen auf Dichtigkeit zu prufen!
- Kessel entlüften; dazu Schwerkraftsperre öffnen (blockiert)
Schwerkraftsperre blockiert (Ventil geöffnet) Betriebsstellung
- Schwerkraftspere in Betriebsstellung bringen
- Absperrventile öffnen
4. Installation
4.1 Elektrische Installation
Stromschlaggefahr! Alle mit der Installation verbundenen Elektroarbeiten dürfen nur von einer elektrotechnisch ausgebildeten Fachkraft durchgeführt werden! Vor Durchführung der Installationsarbeiten ist die gesamte Anlage spannungsfrei zu schalten!
Vorschrifsmäßige Erdung beachten.
Die wasserfuhrenden Rohrleitungen müssen in den Schutzleiterkreis einbezogen werden.
Netzspannung: 1/N/PE
AC 230 V, 50 Hz
Bei der Installation sind in Deutschland die VDE- und örtlichen Bestimmungen, in allen anderen Ländern die einschlagigen Vorschriften zu beachten.
Hinweise: Alle Leitungen müssen innerhalb der Kesselverkleidung in den vorgesehenen Kabelschellen verlegt und in den vorhandenen Zugentlastungen des Schaltfeldes festgesetzt werden.
Leitungslängen
Fuhler- und Busleitungen führen keine Netzspannung, sondern Schutzkleinspannung. Sie)dürfen nicht parallel mit Netzleitungen geführt werden (Störsignale). Andernfalls sind abgeschirmte Leitungen zu verlagen.
Zulässige Leitungslängen:
Cu-Leitung bis 20m 0,8 mm²
Cu-Leitung bis 80 m:1 mm2
Cu-Leitung bis 120 m:1,5 mm²
Leitungstypen: z.B. LIYY oder LiYCY 2 x 0,8
4.2 Installation der Speicherpumpe im WGB; Serie C

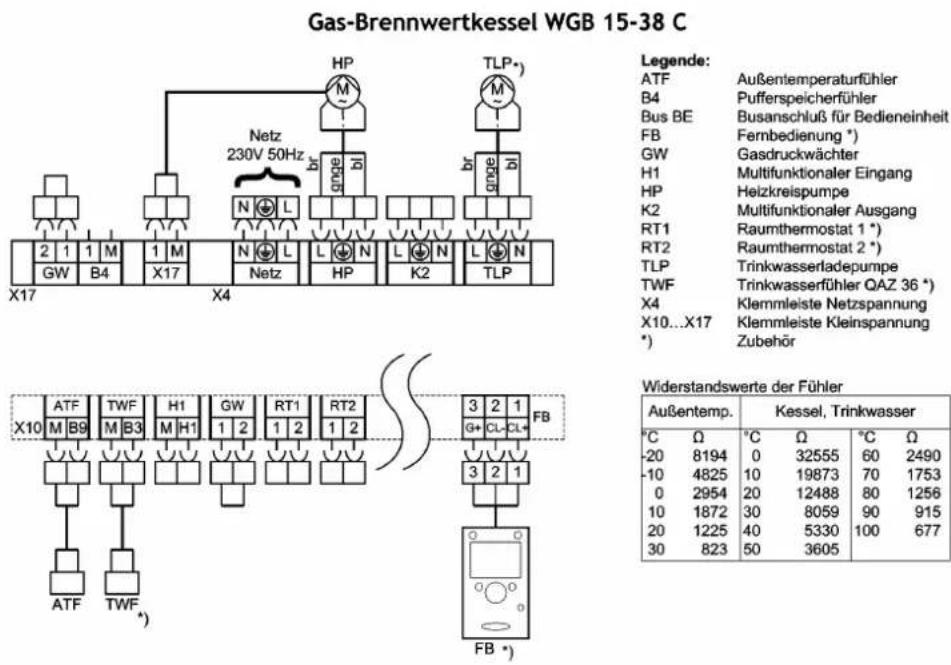

Abb. 2: Anschlussplan WGB; Serie C
C0003727
- Verkleidungs-Vorderwand entfernen
- Regelungsklappe nach vorn herausklappen
- Deckel der Kesselregelung entfernen
- Anschlussleitung der Speicherladepumpe am Anschluss TLP (Klemmenleiste X4) der Kesselregelung ISR-LMS anschließen (siehe Anschlussplan, Abb. 2)
- Beiliegende Kabelverschraubung im Bodenblech montieren
- Speicherfuhler durch die Kabelverschraubung führen
- Anschlussleitung des Speicherfuhlers am Anschluss TWF (Klemmenleiste X10) der Kesselregelung ISR-LMU anschließen (siehe Anschlussplan, Abb. 2)
Hinweis: Alle Leitungen müssen innerhalb der Kesselverkleidung in den vorgesehenen Kabelschellen verlegt und in den vorhandenen Zugentlastungen des Schaltfeldes festgesetzt werden.
4.3 Installation der
Speicherpumpe im WGB;
Serie E

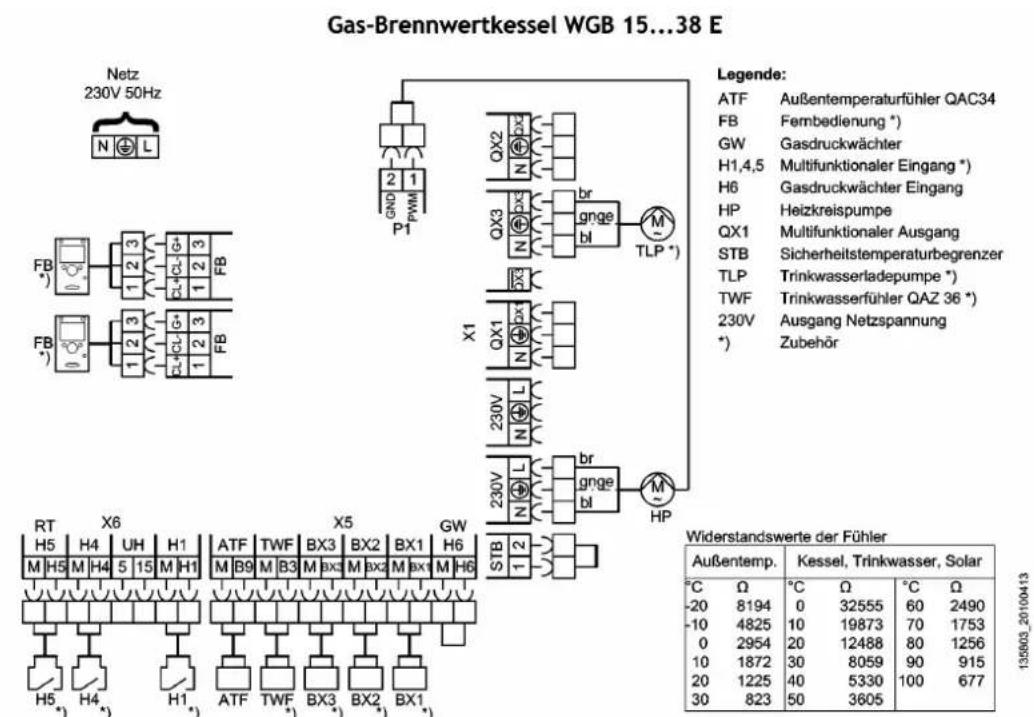

Abb. 3: Anschlussplan WGB; Serie E
- Verkleidungs-Vorderwand entfernen
- Regelungsklappe nach vorn Herausklappen
- Deckel der Kesselregelung entfernen
- Anschlussleitung der Speicherladepumpe am Anschluss QX3 (Klemmenleiste X1) der Kesselregelung ISR-LMS anschließen (siehe Anschlussplan, Abb. 3)
- Beiliegende Kabelverschraubung im Bodenblech montieren
- Speicherfuhler durch die Kabelverschraubung durchfuhren
- Anschlussleitung des Speicherführlers am Anschluss TWF (Klemmenleiste X5) der Kesselregelung ISR-LMS anschließen (siehe Anschlussplan, Abb. 3)
Hinweis: Alle Leitungen müssen innerhalb der Kesselverkleidung in den vorgesehenen Kabelschellen verlegt und in den vorhandenen Zugentlastungen des Schaltfeldes festgesetzt werden.
