Produkttype	Kondenserende gasfyr
Mærke	Baxi
Model	Ecotherm Plus WGB
Mål (ca.)	700 x 400 x 300 mm
Vægt (ca.)	30 kg
Elektrisk forsyning	230 V ~ 50 Hz
Effekt	28 - 38 kW
Hovedfunktioner	Centralvarme og produktion af brugsvand med varmtvandsbeholder
Vedligeholdelse og rengøring	Udluftning af kedlen, tæthedskontrol af samlinger, tømning om nødvendigt
Sikkerhed	Nødstop, beskyttelse mod elektriske risici og forbrændinger, instruktioner til børn
Reservedele og reparerbarhed	Brug udelukkende originale reservedele godkendt af producenten
Generelle oplysninger	Brugsanvisning på 84 sider, tilgængelig på flere sprog

Ofte stillede spørgsmål - Ecotherm Plus WGB Baxi

Hvad er forsyningsspændingen for Ecotherm Plus WGB kedlen?

Kedlen fungerer på en netspænding på 230 V ~ 50 Hz (1/N/PE).

Hvordan installeres det universelle ladepumpesæt LS-U2?

Følg trinene: afbryd kedlen, tøm, fjern blindproppen, monter pumpen med tilbageløbsventil, tilslut kobberrøret, fyld derefter og udluft. Se manualen for detaljerede diagrammer.

Hvilke sikkerhedsforanstaltninger skal overholdes før montering?

Før ethvert indgreb, slå apparatet fra og lad det køle af for at undgå forbrændinger. Elektrisk arbejde skal udføres af en autoriseret elektriker.

Hvordan udluftes kedlen efter installation?

Åbn tilbageløbsventilen (blokeret i åben position) for at udlufte. Efter påfyldning, kontroller tætheden af alle samlinger.

Hvilket kabel skal bruges til beholdersonden?

Brug et kabel af typen LIYY eller LiYCY 2 x 0,8 mm². Maksimal længde afhænger af tværsnit: op til 20 m for 0,8 mm², 80 m for 1 mm², 120 m for 1,5 mm².

Hvordan tilsluttes beholdersonden til reguleringen?

For serie C: tilslutning TLP (klemme X4) på ISR-LMS og TWF (klemme X10) på ISR-LMU. For serie E: QX3 (klemme X1) til pumpen og TWF (klemme X5) til sonden på ISR-LMS.

Hvad gør man ved lækage efter montering?

Kontroller tætheden af alle samlinger og stram skruerne. Hvis lækagen fortsætter, kontakt en kvalificeret varmetekniker.

Kan jeg installere kedlen selv?

Nej, installationen skal udføres af en autoriseret varmetekniker. Ukorrekt installation kan medføre risiko for personskade og død.

Hvordan undgår man termosifon?

Brug den medfølgende tilbageløbsventil. Efter udluftning, sæt anti-termosifonen i driftsposition (lukket under normal drift).

Hvor finder man originale reservedele?

Reservedele skal være originale og godkendt af producenten. Kontakt en autoriseret Baxi-forhandler for at bestille dem.

BRUGSANVISNING Ecotherm Plus WGB Baxi

DK Monteringsvejledning

Varmvandsprioritering universel LS-U2 D for WGB 28/38 C/E

1.1 Denne veglednings indhold 46
1.2 Anvendte symboler 46
1.3 Hvm henvender donne vejledning sig til? 46
1.4 Leveringsomfang 46

1. Sikkerhed.. 47

2.1 Forskriftsmaesig anvendelse 47
2.2 Generelle sikkerhedsanvisninger 47
2.3 Overensstemmelseserklaering 48

Spis tresci PL

Laes denotevejledninggrundigt for montering af tilbehor!

1.1 Denne vejlednings indhold

Vejledningen beskriver, hvordan Varmvandsprioritering LS-U2 skal monteres.

Folg desuden anvisningerne i kondenserende gaskedler WGB installationsvejledning.

1.2 Anvendte symboler

Fare for elektrisk stød! Hvis advarslen ikke respekteres, er der fare for liv og lemmer på grund af elektricitet!

Bemerk/tip: Her kan findes baggrundsinformation og gode rãd.

Henvisning til ekstra information i andre dokumenter.

1.3 Hvem henvender denne vejledning sig til?

Denne monteringsvejledning henvender sig til den VVS-installator, der monterer tilbehoret.

1.4 Leveringsomfang

• Ladepumpemed ledning og kontraventil

-2 Cu-tilslutningsr or ( = 22mm)
-Beholderfoler
-Kabelforskruninger

2. Sikkerhed

Varmvandsprioritering LS-U2 anwendes til at forbinde varmtvandsbeholderede med gasbrændvderdikleder i WGB-serien med en kedelydelse pa 28-38 kW.

2.2 Generelle sikkerhedsanvisninger

Fare! Livsfare!

Ved installation af varmeanlag er der fare for betydelige beskadigelser af personer, miljo og materiel. Varmeanlag ma derfor kun installereres af et vvs-installator-firma og tages i drift forste gang af autoriseret personale fra installatorfirmaet!

Fare for elektrisk stød! Livsfare - spændingsførendekomponenter!

Alt det med installationen forbundne el-arbejde mä kun udføres af personer med en el-teknisk uddannelse!

Fare! Livsfare ved fagligt ukorrekt anvendelse af varmeanlagget!

• Dette apparat er ikke beregnet til at benytttes af.personer (inkl.børn) med ned-satte fysiske, sensoriske eller psykiske evner uller af.personer med utilstrækkelig erfaring og/eller viden, medmindre de overvåges af en person, som er ansvarlig for deres sikkerhed, ellr en sadan person har givet dem anvisninger pa, hvorledes apparatet skal benytttes.

• Der skal holds opsyn med børn for at sikre, at de/DDle leger med apparatet.

Det er ikke tilladt at foretage ombygninger ogændringer af apparatet, da det kan��e farligt for mensesker og beskadige apparatet. Ved manglende overholdelse heraf bortfalder kedlens godkendelse.

Indstilling, service og rengøring af apparatet mA kun udfores af en faguddannet varmetekniker!

Det anvendte tilbehör skal opfylde de tekniske standarder og skal ære godkendt af producenten til anvendelse sammen med dette apparat.

OBS! Der mä kun anwendes originale reservedele

2.3 Overensstemmelseserklaering

BROTJE HEIZUNG

Fare for elektrisk stød! For der monteres tilbehør, skal kedlen gores spændingsfril!

Fare for forbrandinger! For der monteres tilbehör, skal kedlen køle af!

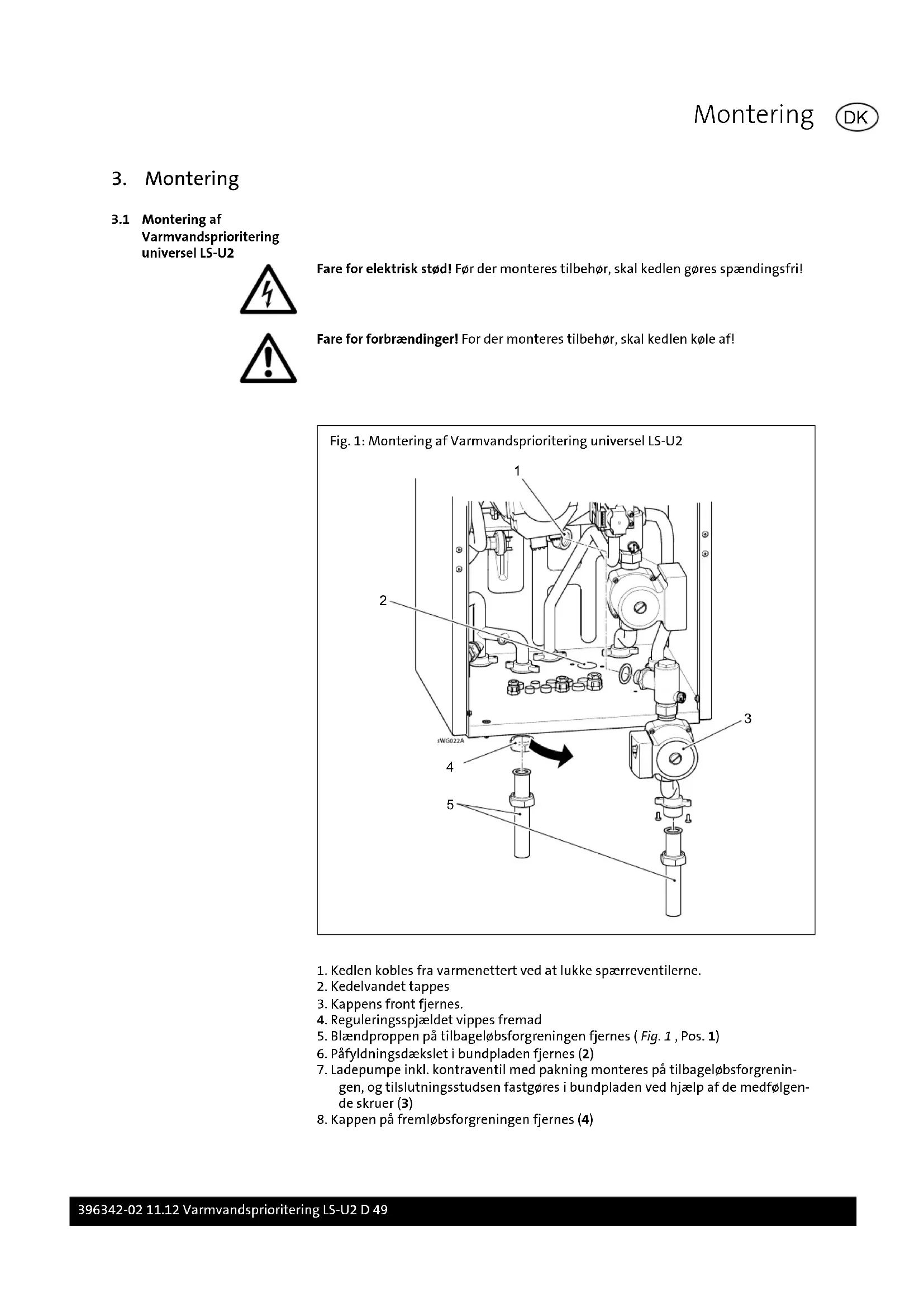

Fig. 1: Montering af Varmvandsprioritering universel LS-U2

1. Kedlen kobles fra varmenettert ved at lukke spaarreventilerne.
2. Kedelvandet tappes
3. Kappens front fjernes.
4. Reguleringsspjældet vippes fremad
5. Blændproppen på tilbageløbsforgreningen fjernes (Fig. 1, Pos. 1)
6. Pafyldningsdakslet i bundpladen fjernes (2)
7. Ladepumpe inkl. kontraventil med pakning monteres på tilbagelobsforgreningen, og tilslutningsstudsen fastgores i bundpladen ved hjælp af de medfolgen-de skruer (3)
8. Kappen pa fremlobsforgreningen fjernes (4)

1. Monter rørforbindelser mellem gasbrændværédikden og beholderen; Anvend vedlagte Cu-tilslutningsrør med 14 " omløbermørtik eller 14 " -forskruning med planpakning.(5)

2. Samtige forskruninger efterspændes

3. Kedlen fyldes igen

OBS! När kedlen er fyldt, skal det kontrolleres, at samtlige tilslutningssteder er tætte!

1. Kedlen afluftes; her abnes kontraventil (blokeret)

Tilbagestrømningsssik-ring	blokeret (ventil aben)	Driftsstilling (ventil luk-ket)
	Ø	Ø

1. Sæt kontraventilen i driftsstilling
2. Spaerreventilerne abnes

4. Installation

4.1 El-installation

Fare for elektrisk stød! Alt det med installationen forbundne el-arbejde mag kun udfores af personer med en el-teknisk uddannelse! FOr installationsarbejderne udfores, kal hele anlagget gores spændingsfrit!
Sorg for en forskriftsmaesig jordforbindelse.
Rorforbindelsen skal vare omfattet af kredsen.
Netspanding: 1/N/PE
AC 230 V, 50 Hz

El-tilslutningen skal i Tyskland udfores int. VDE-amt lokale bestemmelse, i alle andere lande gælder de pagældende bestemmelse.

Henvisninger: Alle ledninger skal trækkes inden for kedelkommen i de dertil indrettede kabelklemmer og fastgøres i panelets trækaflastninger.

Ledningslaengder

Føler- og Busledninger fører ingen netspænding, men derimod beskyttelseslav-spænding. De må ikke fores parallelt med netledninger (fejlsignaler). Gores dette, skal der lægges afskærmede ledninger.

Tilladt ledningslaengde:

Cu-ledning op til 20m:0,8mm^2

Cu-ledning op til 80 m:1 mm²

Cu-ledning op til 120 m: 1,5 mm²

Ledningstyper: f.eks. LIYY ellr LiYCY 2 x 0,8

1. Kappens front fjernes.
2. Reguleringsspjældet vippes fremad
3. Kedelreguleringens dæksel fjernes
4. Ladepumpens ledning kobles pa kedelregulering ISR-LMS's tilslutning TLP (klemliste X4) (se tilslutningsdiagram, Fig. 2)
5. Monter kabelforskruningen i bundpladen
6. Tankføleren fores gennem kabelforskruiningen
7. Tankfølerens tilslutningsledning kobles pa kedelregulering ISR-LMU's tilslutning TWF (se tilslutningsdiagram, Fig. 2)

Bemerk: Alle ledninger skal trækkes inden for kedelkommen i de dertil indrettede kabelklemmer og fastgøres i panelets trækaflastninger.

1. Kappens front fjernes.
2. Reguleringsspjældet vippes fremad
3. Kedelreguleringen dæksel fjernes
4. Ladepumpens tilslutningsledning kobles pa kedelregulering ISR-LMS' tilslut- ning QX3 (klemliste X1) (se tilslutningsplan, Fig. 3 )
5. Monter kabelforskruningen i bundpladen
6. Tankføleren fores gennem kabelforskruningen
7. Tankfølerens tilslutningsledning kobles på kedelregulering ISR-LMS' tilslutning TWF (klemlite X5) (se tilslutnmingsplan, Fig. 3)

Bemerk: Alle ledninger skal trækkes inden for kedelkappen i de dertil indrettekekabelklemmer og fastgores i panelets traekaflastninger.

Anvendte symboler 46

D

Denne vejlednings indhold 46

E

El-installation generelt 51

F

Forskiftsmaesig anvendelse 47

H

Hvem henvenderijkevejledning sig til 46

1

Installation

-Tankpumperpa WGB 15-20 C 52

-Tankpumperpa WGB 15-20 E 53

L

Ledningslaengder 51

Leveringsomfang 46

M

Montering 49

T

Tilbagestrømningsssikring 50

Tilslutningsdiagram

-WGB15-20E53

-WGBC52
