BRUGSANVISNING ISR MODBM Baxi

DK Monteringsvejledning

Varmvandsprioritering universel LS-U2 D for WGB 28/38 C/E

1.1 Denne vejlednings indhold 46
1.2 Anvendte symboler 46
1.3 Hvm henvender denne vejledning sig til? 46
1.4 Leveringsomfang 46

1. Sikkerhed 47

2.1 Forskriftsmaesig anvendelse 47
2.2 Generelle sikkerhedsanvisninger 47
2.3 Overensstemmelseserklaering 48

Spis tresci PL

Laes denotevejledninggrundigt for montering af tilbehor!

1.1 Denne vejlednings indhold

Vejledningen beskriver, hvordan Varmvandsprioritering LS-U2 skal monteres.

Folg desuden anvisningerne i kondenserende gaskedler WGB installationsvejledning.

1.2 Anvendte symboler

Fare for elektrisk stød! Hvis advarslen ikke respekteres, er der fare for liv og lemmer på grund af elektricitet!

Bemerk/tip: Her kan findes baggrundsinformation og gode rãd.

Henvisning til ekstra information i andre dokumenter.

1.3 Hvem henvender denne vejledning sig til?

Denne monteringsvejledning henvender sig til den VVS-installator, der monterer tilbehoret.

1.4 Leveringsomfang

• Ladepumpemed ledning og kontraventil

-2 Cu-tilslutningsr or ( = 22mm)
-Beholderfoler
-Kabelforskruninger

2. Sikkerhed

Varmvandsprioritering LS-U2 anwendes til at forbinde varmtvandsbeholderede med gasbrændvderdikleder i WGB-serien med en kedelydelse pa 28-38 kW.

2.2 Generelle sikkerhedsanvisninger

Fare! Livsfare!

Ved installation af varmeanlæg er der fare for betydelige beskadigelser af personer, miljø og materiel. Varmeanlæg ma derfor kun installereres af et vvs-installator-firma og tages i drift første gang af autoriseret personale fra installmentfirmaaet!

Fare for elektrisk stød! Livsfare - spændingsførendekomponenter!

Alt det med installationen forbundne el-arbejde mä kun udføres af personer med en el-teknisk uddannelse!

Fare! Livsfare ved fagligt ukorrekt anvendelse af varmeanlagget!

• Dette apparat er ikke beregnet til at benytttes af.personer (inkl.børn) med ned-satte fysiske, sensoriske eller psykiske evner uller af.personer medutilstrækkelig erfaring og/eller viden, medmindre de overvåges af en person, som er ansvarlig for deres sikkerhed, ell er sadan person har givet dem anvisninger pa, hvorledes apparatet skal benytttes.

• Der skal holds opsyn med børn for at sikre, at de/DDle leger med apparatet.

Det er ici tilladt at foretage ombygninger og ændringer af apparatet, da det kan vare farligt for mensnesker og beskadige apparatet. Ved manglende overholdelse heraf bortfalder kedlens godkendelse.

Indstilling, service og rengøring af apparatet mA kun udfores af en faguddannet varmetekniker!

Det anvendte tilbehör skal opfylde de tekniske standarder og skal ære godkendt af producenten til anvendelse sammen med dette apparat.

OBS! Der mä kun anvendes originale reservedele

2.3 Overensstemmelseserklaering

BROTJE HEIZUNG

Fare for elektrisk stød! For der monteres tilbehør, skal kedlen gores spændingsfril!

Fare for forbrandinger! For der monteres tilbehör, skal kedlen køle af!

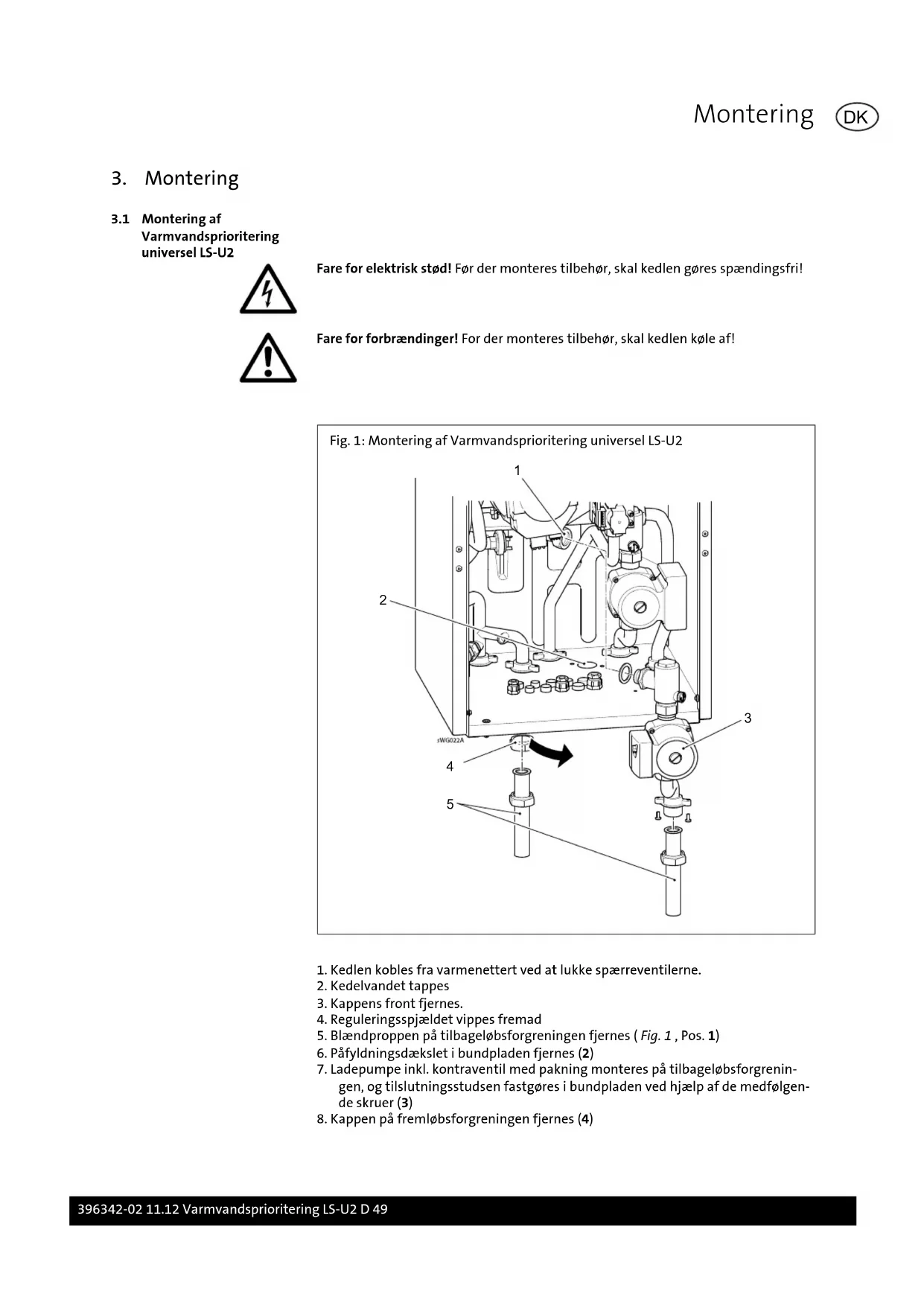

Fig. 1: Montering af Varmvandsprioritering universel LS-U2

1. Kedlen kobles fra varmenettert ved at lukke spaarreventilerne.
2. Kedelvandet tappes
3. Kappens front fjernes.
4. Reguleringsspjældet vippes fremad
5. Blændproppen på tilbageløbsforgreningen fjernes (Fig. 1, Pos. 1)
6. Pafyldningsdakslet i bundpladen fjernes (2)
7. Ladepumpe inkl. kontraventil med pakning monteres på tilbagelobsforgrenin gen, og tilslutningsstudsen fastgores i bundpladen ved hjaelp af de medfolgen de skruer (3)
8. Kappen pa fremlfobsforgreningen fjernes (4)

1. Monter rørforbindelser mellem gasbrændværédikden og beholderen; Anvend vedlagte Cu-tilslutningsrør med 14 " omløbermørtik eller 34 " -forskruning med planpakning.(5)

2. Samtige forskruninger efterspændes

3. Kedlen fyldes igen

OBS! När kedlen er fyldt, skal det kontrolleres, at samtlige tilslutningssteder er tætte!

1. Kedlen afluftes; her abnes kontraventil (blokeret)

Tilbagestrømningsssik-ring	blokeret (ventil aben)	Driftsstilling (ventil luk-ket)
	Ø	Ø

1. Sæt kontraventilen i driftsstilling
2. Spaerreventilerne abnes

4. Installation

4.1 El-installation

Fare for elektrisk stød! Alt det med installationen forbundne el-arbejde mA kun udfores af personer med en el-teknisk uddannelse! FOr installationsarbejderne udfores, kal hele anlagget gores spændingsfrit!
Sorg for en forskriftsmaesig jordforbindelse.
Rorforbindelsen skal vare omfattet af kredsen.
Netspanding: 1/N/PE
AC 230 V, 50 Hz

El-tilslutningen skal i Tyskland udfores int. VDE-amt lokale bestemmelse, i alle andere lande gelder de pagaeldende bestemmelse.

Henvisninger: Alle ledninger skal trækkes inden for kedelkommen i de dertil indrettede kabelklemmer og fastgøres i panelets trækaflastninger.

Ledningslaengder

Føler- og Busledninger fører ingen netspænding, men derimod beskyttelseslav-spænding. De må ikke fores parallelt med netledninger (fejlsignaler). Gores dette, skal der lægges afskærmede ledninger.

Tilladt ledningslaengde:

Cu-ledning op til 20m:0,8mm^2

Cu-ledning op til 80 m:1 mm²

Cu-ledning op til 120 m: 1,5 mm²

Ledningstyper: f.eks. LIYY ellr LiYCY 2 x 0,8

1. Kappens front fjernes.
2. Reguleringsspjældet vippes fremad
3. Kedelreguleringens dæksel fjernes
4. Ladepumpens ledning kobles pa kedelregulering ISR-LMS's tilslutning TLP (klemliste X4) (se tilslutningsdiagram, Fig. 2)
5. Monter kabelforskruningen i bundpladen
6. Tankføleren fores gennem kabelforskruningen
7. Tankfølerens tilslutningsledning kobles pa kedelregulering ISR-LMU's tilslut-ning TWF (se tilslutningsdiagram, Fig. 2)

Bemerk: Alle ledninger skal trækkes inden for kedelkommen i de dertil indrettede kabelklemmer og fastgøres i panelets trækaflastninger.

1. Kappens front fjernes.
2. Reguleringsspjældet vippes fremad
3. Kedelreguleringen dæksel fjernes
4. Ladepumpens tilslutningsledning kobles pa kedelregulering ISR-LMS' tilslut- ning QX3 (klemliste X1) (setilslutningsplan, Fig. 3 )
5. Monter kabelforskruningen i bundpladen
6. Tankføleren fores gennem kabelforskruiningen
7. Tankfølerens tilstunningsledning kobles pa kedelregulering ISR-LMS' tilstunneling TWF (klemlite X5) (se tilstunmingsplan, Fig. 3)

Bemerk: Alle ledninger skal trækkes inden for kedelkommen i de fertil indrettede kabelklemmer og fastgøres i panelets trakaflastninger.
