GEBRUIKSAANWIJZING ISR MODBM Baxi

Boiler Laadset universeel LS-U2 D voor WGB 28/38 C/E

1. Toelichting bij deze handleiding 38

1.1 Inhoud van deze handleiding 38
1.2 Gebrukte symbolen 38
1.3 Tot wie richt sich davon handleiding? 38
1.4 Leveringsomvang 38

1. Veiligheid 39

2.1 Conform gebruik 39
2.2 Algemene vergilheidsvoorschriften 39
2.3 Conformiteitverklaring 40

1. Montage 41

3.1 Montage Reservoir Laadset universeel LS-U2 41

1. Installatie 43

4.1 Elektrische installment. 43
4.2 Installatie van de boilerpomp in de WGB; Serie C. 44
4.3 Installatie van de boilerlaadpomp in de WGB; Serie E. 45

Indholdsfortegnelse

DK

1. Omdenvejledning 46

1. Toelichting bij deze handleiding

Lees deze handleiding voor de montage van de toebehoren zorgvuldig!

1.1 Inhoud van deze handleiding

Inhoud van deze handleiding is de montage van de boiler laadsetLS-U2.

Let bovendien op de installmentehandeling van de condenserende gaswandketel WGB.

1.2 Gebruikte symbolen

Gevaar! Wonneer de waarschuwing worden genegeerd, bestaat er gevaar voor lijf en leven.

Gevaar voor elektrische schokken! Wanner de waarschuwing worden genegeerd, bestaat er gevaar voor lijf en leven door elektriciteit.

Opgelet! Bij negeren van de waarschuwing bestaat er gevaar voor het milieu en het apparaat.

Aanwijzing/tip: Hier vindt u ache tergrundinformatie en handige tips.

Verwijzing waar aanvullende informatie in andere documenten.

1.3 Tot wie richt zich deze handleiding?

Deze montagehandleiding richt zich tot de verwarmingsvakman, die het toeboren gemonteerd.

1.4 Leveringsomvang

• Boilerlaadpomp gemonteerd met aansluitleiding en terugslagklep

-2 Cu-Aansluitbuizen ( = 22mm)
-Boilervoeler
-Kabelklem

2. Veiligheid

2.1 Conform gebruik

Boilerlaadpomp LS-U2 deze zorgt voor de verbinding van warm water boilers en gaswandketels van de série WGB met een ketelbelasting van 28-38 kW.

2.2 Algemene veiligheidsvoorschriften

Gevaar! Levensgevaar!

Bij de installmentie van verwarmingssystemen bestaat het gevaar voor ernstig persoonlijk letsel en zware schade aan het milieu en het materiaal. Daarom mogen cv-installations alleen door verwarmingsinstallateurs geplaatst worden!!

Gevaar voor elektrische schokken! Levensgevaar door spanningsvoerende componenten!

De elektrische installmenten en aansluitingen mogen slechts door een erkende elektricien uitgevoerd worden!

Gevaar! Levensgevaar door onvakkundig gebruik van het verwarmingssysteme!

• Dit apparaat is er nicht voor bestemd om door personen (inclusief kinderen) met lichamelijke, sensorische of geestelijk beperkingen of met gebrek aan ervaring en/of met gebrek aan kennis gebruikt te worden, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijkpeasoon of door deze persoon geinstruendum worden over het gebruik van het apparaat.

• Kinderen要去en onder toezicht staan om veilig te stellen dat zij nicht met het apparaat spelen.

Gevaar! Levensgevaar door modificaties aan het apparaat!

Zelfondernomen modificaties en veranderingen aan het apparaat zichn Niet toegestaan, omdat deze mensen in gevaar brengen en tot schade kuren leiden. Bij een Niet-naleving verwalt de homologatie van het toestel.

Afstelling, onderhoud en reiniging van het apparaat mogen enkel door erkende installateurs uitgevoerd worden!

Gebruekte accessoires要去en voldoen aan de technische regels en door de fabrikant in verbinding met dit apparaat goedgekeurd zich.

Opgelet! Enkel het gebruik van originele onderdelen is toegestaan.

2.3 Conformiteitverklaring

Gevaar voor elektrische schokken! Voor de montage van de toebehoren要去 men eerst de spanning afzetten!

Verbrandingsgevaar! Voor de montage van de toebehoren要去 men eerst de kel afkoelen lately!

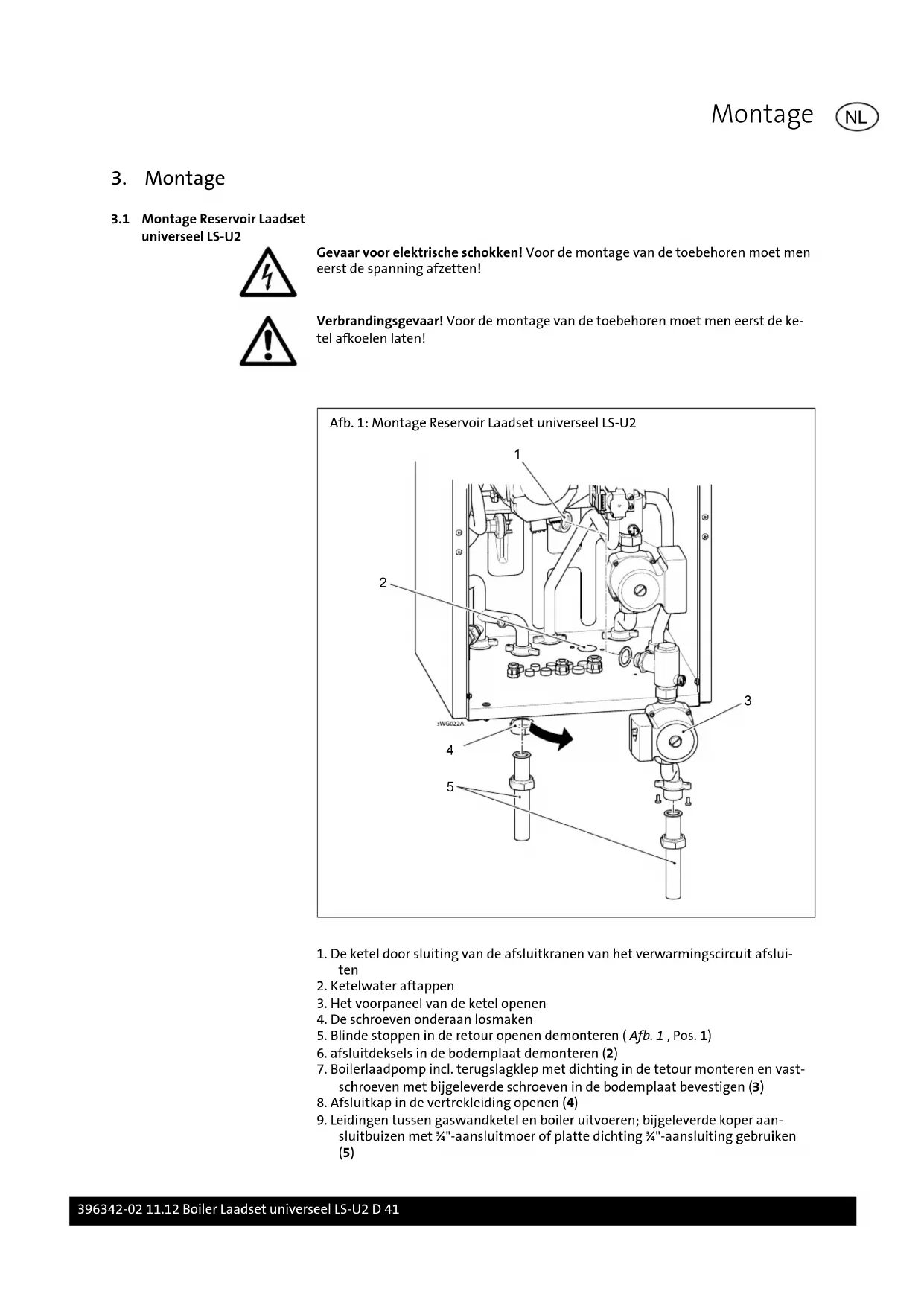

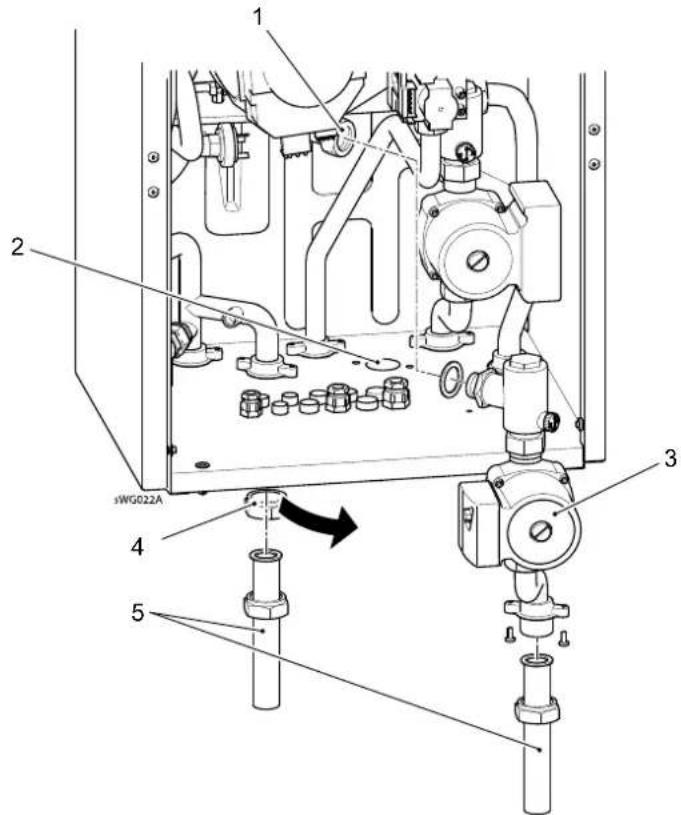

Afb. 1: Montage Reservoir Laadset universeel LS-U2

1. De ketel door sluiting van de afsluitkranen van het verwarmingscircuit aflui- ten
2. Ketelwater aftappen
3. Het voorpaneel van de ketel openen
4. De schroeven onderaan losmaken
5. Blinde stoppen in de retour openen demonteren (Afb.1, Pos.1)
6. aflsuitdeksels in de bodemplaat demonteren (2)
7. Boilerlaadpomp incl. terugslagklep met dichting in de tetour monteren en vastschroeven met bijgeleverde schroeven in de bodemplaat bevestigen (3)
8. Afsluitkap in de vertkreiding openen (4)
9. Leidingen:tussen gaswandketel en boiler uitvoeren; bijgeleverde koper aansluitbuizen met 14 -aansluitmoer of platte dichting 34 -aansluiting gebruiken (5)

1. Nazicht van alle verbindingen
2. Ketel weer vullen

Opgelet! Na het vullen van de ketel moet men de verbindingen testen op zichheid!
12. Ketel ontluchten; Hiervoor antiterugslagklep openen (geblokkeerd) Antiterugslagklep Geblokkeerd (klep open) Werkingsstand

1. Antiterugslagklep in bedrijfsstand brengen
2. Afsluitkleppen openen

4. Installatie

4.1 Elektrische installmentie

Gevaar voor elektrische schokken! De elektrische installmentie en aansluitingen mo-gen slechts door een erkende elektricien uitgevoerd worden! Voor installmentiewerken uit te voeren要去 het betrokken onderdeel spanningsvrijnzijn!

Een aarding voorzien.

De watervoerende leidingen要去en aan de aarding worden bevestigd.

Netspanning: 1/N/PE

AC 230 V, 50 Hz

Bij de installmentie要去en deplaatselijkke reglementering nageleefd worden.

Instructies: Alle kabels要去 in de ketelomkasting in de voorgeschreven kabelhulsen en klemmen bevestigd worden.

Lengte van de kabels

De bus- en voelerkabelsং gaasspanningsgeleiders. Ze mogen nicht, wegens eventuele perturbatiesignalen parallel met de netspanningggeleiders geplaatst worden.

In het gegenovergestelde geval moet men beschermde kabels gebruiken.

Toegelaten lenghte:

Koperen geleider tot 20m:0,8 mm

Koperen geleider tot 80m:1 mm2

Koperen geleider tot 120m:1,5 mm²

Type kabels: bv. LIyy of LiYCY 2 x 0,8

4.2 Installatie van de boilerpomp in de WGB; Serie C

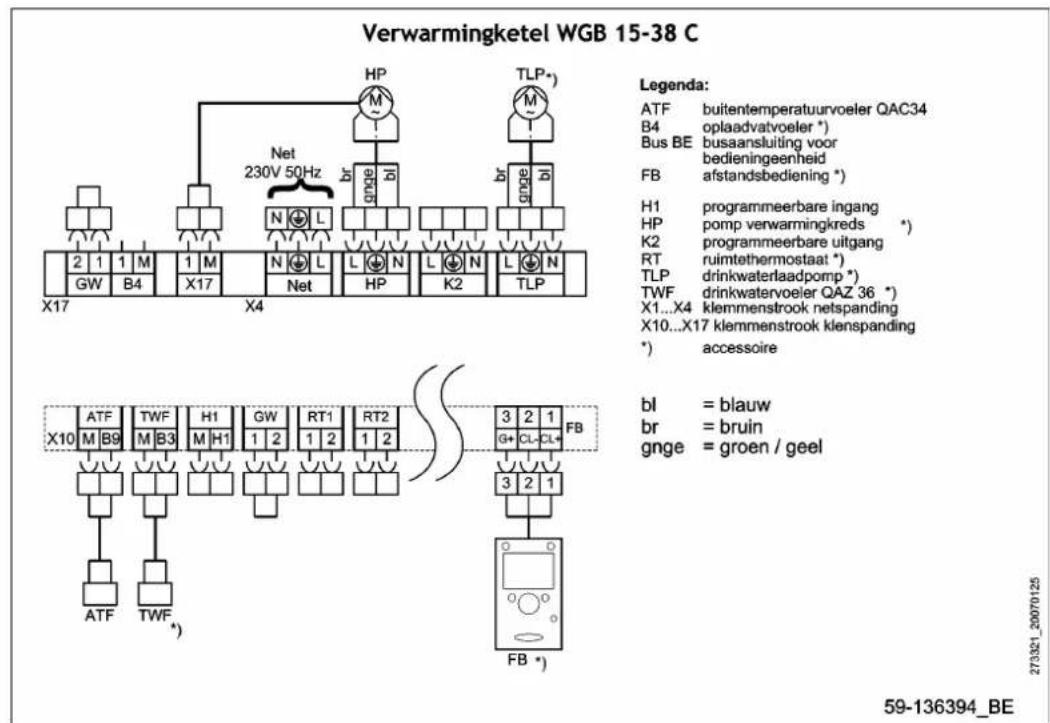

Afb. 2: Aansluitschema WGB; Serie C

1. Voorpaneel voorwand openen
2. Regelingsbord maar voor uitklappen
3. Het deksel van de ketelregeling openen
4. Aansluitkabel van de boilerlaadpomp op de aansluiting TLP (Klemmenbord X4) van de ketelregeling ISR-LMS aansluiten (zie aansluitplan, Afb. 2)
5. Bijgeleverde kabelvastschroeving in de bodemplaat monteren
6. Boilervoeler door de kabelvastschroeving doorvoeren
7. Aansluitkabel van de boilervoeler op de aansluiting TWF (klemmenbord X10) van de ketelregeling ISR-LMU aansluiten (zie aansluitplan, Afb. 2)

Opmerking: Alle kabels要去en in de ketelomkasting in de voorgeschreven kabel-hulzen en klemmen worden vastgezet.

4.3 Installatie van de boilerlaadpomp in de WGB; Serie E

Afb. 3: Aansluitschema WGB; Serie E

1. Voorpaneel openen
2. Regelingsbord vooraan open klappen
3. Het deksel van de ketelregeling openen
4. Aansluitkabel van de boilerlaadpomp aan de aansluiting QX3 (klemmenbord X1) van de ketelregeling ISR-LMS aansluten (zie aansluitplan, Afb. 3)
5. Bijgeleverde kabelvastschroevin in de bodemplaat monteren
6. Boilervoeler door de kabeldoorgang doorvoere
7. Aansluitkabel van de boilervoeler aan de aansluiting TWF (klemmenbord X5) van de ketelregeling ISR-LMS aansluten (zie aansluitplan, Afb. 3)

Opmerking: Alle kabels要去en in de ketelomkasting in de voorgeschreiben kabel-hulsen en klemmen geplaatst worden
