SGB 400 i - Ketel Baxi - Gratis gebruiksaanwijzing en handleiding

Merk	Baxi
Model	SGB 400 i
Producttype	Gascondensatieketel
Beoogd gebruik	Centrale verwarming en productie van sanitair warm water
Energievoorziening	Gas (aardgas of propaan)
Afmetingen (H x B x D)	Ongeveer 850 x 600 x 600 mm (schatting voor ketel van deze serie)
Gewicht	Ongeveer 50 kg (schatting)
Belangrijkste functies	Verwarming, productie van sanitair warm water, modulatie, antivriesbeveiliging
Onderhoud en reiniging	Jaarlijks onderhoud verplicht door een gekwalificeerde professional. Externe reiniging met een zachte doek.
Veiligheid	Ingebouwde veiligheidsvoorzieningen: overstroombeveiliging, veiligheidsthermostaat, bescherming tegen gaslekken. De installatie moet worden uitgevoerd door een erkende installateur.
Reserveonderdelen en repareerbaarheid	Gebruik uitsluitend originele Baxi-reserveonderdelen. Reparaties moeten worden uitgevoerd door een professional.
Algemene informatie	Gebruiks- en installatiehandleiding beschikbaar in meerdere talen. Dit model maakt deel uit van de EuroCondens-serie.

Veelgestelde vragen - SGB 400 i Baxi

Wat is het vermogen van de Baxi SGB 400 i-ketel?

Het exacte vermogen wordt niet vermeld in de handleiding, maar voor een model uit deze serie ligt het meestal tussen 125 en 300 kW. Raadpleeg het typeplaatje van het apparaat voor de exacte waarde.

Hoe installeer ik de cascadekit voor twee SGB-ketels?

De cascadekit KB1B SGB E of KB2B SGB E maakt het mogelijk om de aanvoer- en retourverbindingen van twee ketels van hetzelfde vermogen samen te stellen. Volg de gedetailleerde montage-instructies in de handleiding en respecteer de veiligheidsvoorschriften. De installatie moet worden uitgevoerd door een gekwalificeerde verwarmingstechnicus.

Welk onderhoud is nodig voor de ketel?

Jaarlijks onderhoud door een professional is verplicht. Dit omvat het reinigen van de brander, het warmtewisselaarlichaam, het controleren van de veiligheidsvoorzieningen en het controleren van de emissies. Regelmatig onderhoud garandeert de prestaties en veiligheid van het apparaat.

Wat te doen bij een storing van de ketel?

Raadpleeg eerst de probleemoplossingsgids in de handleiding. Controleer de gastoevoer, elektriciteit en waterdruk. Als het probleem aanhoudt, neem dan contact op met een erkende Baxi-technische dienst. Probeer niet het apparaat zelf te repareren.

Welke veiligheidssymbolen worden gebruikt in de handleiding?

De handleiding gebruikt drie symbolen: Gevaar (risico op letsel of overlijden), Risico op elektrische schok, en Let op (risico voor het milieu of het apparaat). Neem deze waarschuwingen altijd in acht.

Kan ik de ketel gebruiken zonder water in het circuit?

Nee, de ketel mag nooit droog draaien. Zorg ervoor dat het verwarmingscircuit correct met water is gevuld en dat de druk voldoende is (meestal tussen 1 en 2 bar). Droog draaien kan het apparaat ernstig beschadigen.

Waar kan ik reserveonderdelen vinden voor de Baxi SGB 400 i?

Originele reserveonderdelen zijn verkrijgbaar bij erkende Baxi-dealers. Gebruik uitsluitend door de fabrikant aanbevolen onderdelen om conformiteit en veiligheid te garanderen.

Kan de ketel buiten worden geïnstalleerd?

Dit model is ontworpen voor binneninstallatie. Buiteninstallatie vereist specifieke bescherming tegen weersinvloeden en vorst. Raadpleeg een professional om de haalbaarheid te beoordelen.

Hoe stel ik de temperatuur van het sanitair warm water in?

Gebruik het bedieningspaneel van de ketel om de temperatuur van het sanitair warm water aan te passen. Het typische instelbereik ligt tussen 35°C en 65°C. Raadpleeg de handleiding voor precieze instructies.

Wat te doen als het rode lampje op de ketel gaat branden?

Een rood lampje duidt meestal op een storing. Raadpleeg de foutcodetabel in de handleiding. Probeer het apparaat te resetten volgens de procedure. Als de storing aanhoudt, bel dan een professional.

GEBRUIKSAANWIJZING SGB 400 i Baxi

1. Toelichting bij deze handleiding 40

1.1 Inhoud van deze handleiding 40
1.2 Gebrukte symbolen 40
1.3 Tot wie richt zich bereits handleiding? 40
1.4 Leveringsomvang 40

1. Veiligheid 42

2.1 Doelmatig gebruik 42
2.2 Algemene veiligheidsvoorschriften 42

1. Montage 43

3.1 Montage cascadekit KB1B SGB E (SGB 125-215 E). 43
3.2 Totaal afmetingen KB1 SGB E. 44
3.3 Montage cascadekit KB2 SGB E (SGB 260-300 E) 45
3.4 Totaal afmetingen KB2 SGB E. 46

Spistresci

PL

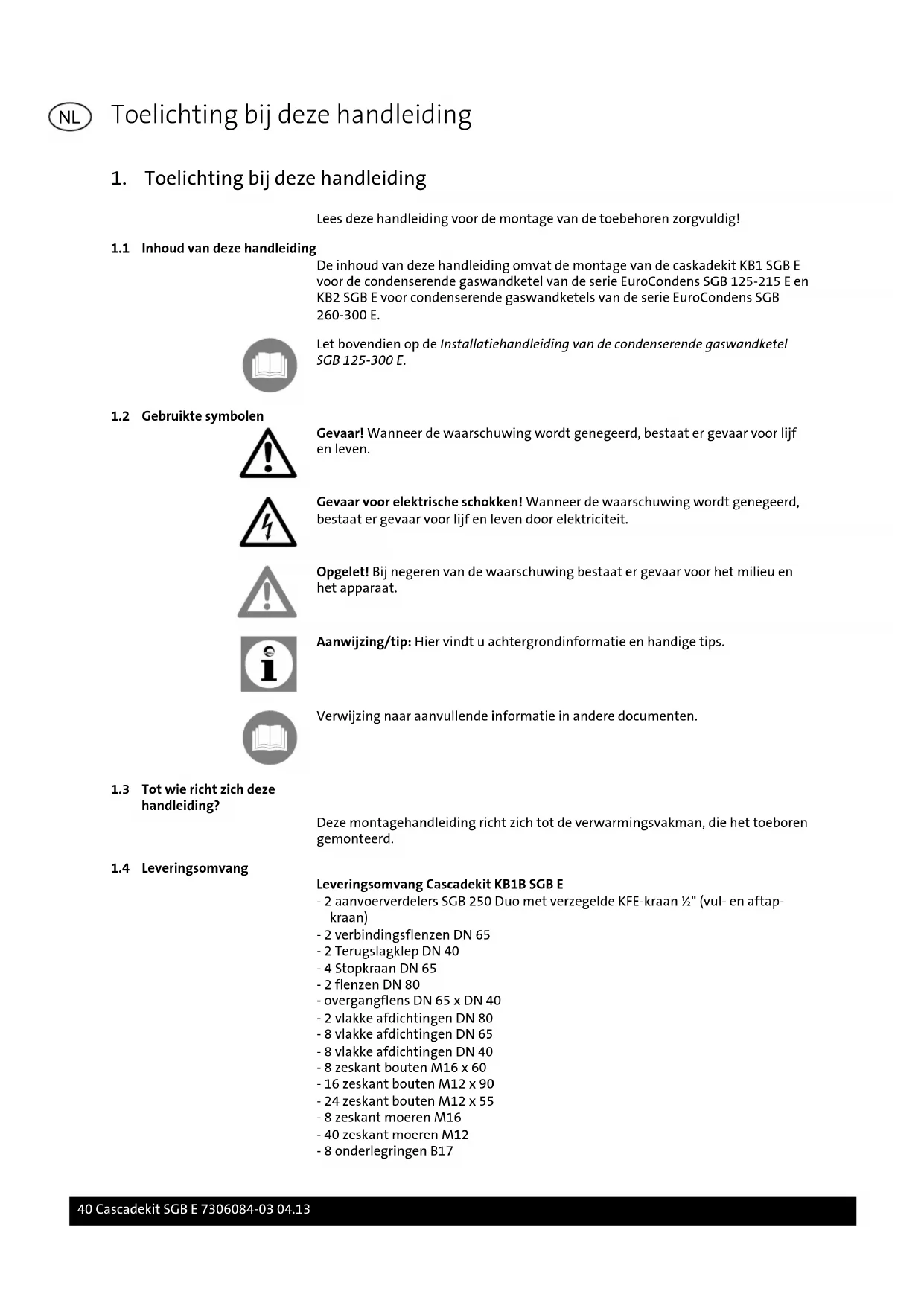

1. Toelichting bij deze handleiding

Lees deze handleiding voor de montage van de toebehoren zorgvuldig!

1.1 Inhoud van deze handleiding

De inhoud van deze handleiding omvat de montage van de caskadekit KB1 SGB E voor de condenserende gaswandketel van de serie EuroCondens SGB 125-215 E en KB2 SGB E voor condenserende gaswandketels van de serie EuroCondens SGB 260-300 E.

Let bovendien op de Installatiehandleiding van de condenserende gaswandketel SGB 125-300 E.

1.2 Gebruikte symbolen

Gevaar! Wonneer de waarschuwing worden genegeerd, bestaat er gevaar voor lijf en leven.

Gevaar voor elektrische schokken! Wanner de waarschuwing worden genegeerd, bestaat er gevaar voor lijf en leven door elektriciteit.

Opgelet! Bij negeren van de waarschuwing bestaat er gevaar voor het milieu en het apparaat.

Aanwijzing/tip: Hier vindt u acheftergrundinformatie en handige tips.

Verwijzingaaraanvullendeinformatieinanderedocumenten.

1.3 Tot wie richt zich denen handleiding?

Deze montagehandleiding richt zich tot de verwarmingsvakman, die het toeboren gemonteerd.

1.4 Leveringsomvang

Leveringsomvang Cascadekit KB1B SGB E

• 2 aanvoerverdelers SGB 250 Duo met verzegelde KFE-kraan 1/2 (vul- en aftapkraan)
  -2 verbindingsflenzen DN 65
  -2 Terugslagklep DN 40
  -4 Stopkraan DN 65
  -2flenzenDN80
  -overgangflens DN 65 x DN 40
  -2vlakkeafdichtingenDN80
  -8vlakkeafdichtingenDN65
  -8vlakkeafdichtingenDN40
  -8 zeskant bouten M16 x 60
• 16 zeskant bouteM12 x 90
• 24 zeskant bouteM12 x 55
  -8 zeskant moeren M16
  -40 zeskant moeren M12
  -8 onderlegringen B17

-80 onderlegringen B13
-4 rubber aufdichtingen
- Montagehandleiding

Leveringsomvang Cascadekit KB2B SGB E

• 2 aanvoerverdelers SGB 600 Duo met verzegelde KFE-kraan 1/2 (vul- en aftapkraan)
  -2 verbindingsflenzen DN 65
  -2 Terugslagklep DN 50
  -4 Stopkraan DN 65
  -2flenzenDN100
  -2vlakkeafdichtingenDN100
  -6vlakkeafdichtingenDN65
  -4vlakkeafdichtingenDN50
  -8 zeskant bouten M16 x 60
• 8 zeskant bouteM12 x 100
• 40 zeskant bouteM12 x 60
  -8 zeskant moeren M16
  -48 zeskant moeren M12
• 16 onderlegringen B17
  -96 onderlegringen B13
  -4 rubber aufdichtingen
• Montagehandleiding

2. Veiligheid

Gevaar! Let in ieder geval op de volgende veiligheidsinstructies! U brengt anders zichelf en anderen in gevaar.

De caskadekit KB1 SGB E dient voor het bijeen brengen van de aanvoer- en retour-aansluitingen van twee condenserende gaswandketels van de serie EuroCondens SGB 125-215 E met steeds hetzelfde vermogen.

De caskadekit KB2 SGB E dient voor het bijeen brengen van de aanvoer- en retouraansluitingen van twee condenserende gaswandketels van de serie EuroCondens SGB 260-300 E met steeds hetzelfde vermogen.

2.2 Algemene veiligheidsvoorschriften

Opgelet! Bij de installmentie van toebehoren bestaat het gevaar voor ernstig en zware schade aan het materiaal en voor de personen. Daarom mogen de toebehoren,uitsluitend door gespecialiseerde vakbedrijven worden gemonteerd en doorvakkundige Personen van de producerende bedrijven voor het eerst in gebruik wordengenomen!

Gebruekte toebehoren要去en voldoen aan de technische regels en door de fabrikant in verbinding met每次都 toebehoren goedgekeurd zich.

Enkel het gebruik van originele onderdelen is toegestaan.

Zelfondernomen modificaties en veranderingen aan de toebehoren zichn Niet toe-gestaan, omdat deze mensen in gevaar brengen en tot schade+kunnen leiden. Bij een Niet-nalevenervaltde goedkeuring van de toebehoren.

3. Montage

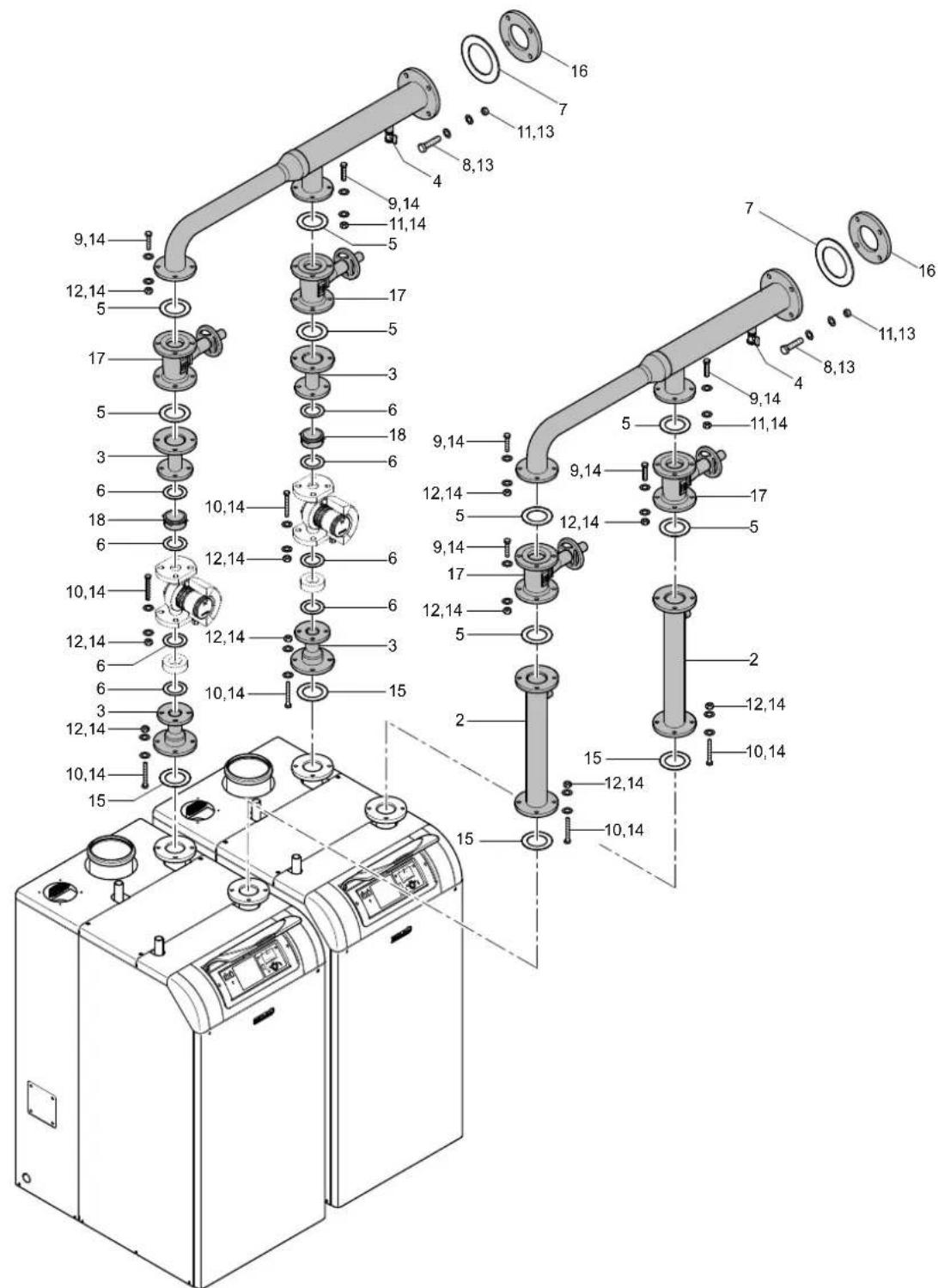

3.1 Montage cascadekit KB1B SGB E (SGB 125-215 E)

Afb. 1: Montage cascadekit KB1B SGB E

Pos. Omschrijving Pos. Omschrijving
1 Aa nvoerverdeler SGB 250 Duo 10 Zeskant bout M12 x 90
2 Verbindingsflens DN 65 11 Zeskant moer M16
3 Overgangflens DN 65 x DN40 12 Zeskant moer M12
4 KFE-kraan 1/2" 13 Onderlegring B17
5 Vlakke afldichtingen DN 65 14 Onderlegring B13
6 Vlakke afldichtingen DN 40 15 Rubber afldichting
7 Vlakke afldichtingen DN 80 16 Flens DN 80
8 Zeskant bout M16 x 60 17 Stopkraan DN 65
9 Zeskant bout M12 x 55 18 Terugslagklep DN 40

De in de tabel vermelde componenten要去 overe Afb. 1 enkomstig in elkaar gezet worden.

Opmerking: De gestippeld weergegeven afsluitkranen, terugslagkleppen en pompen zichnier Niet in de leveringsomvang begrepen.

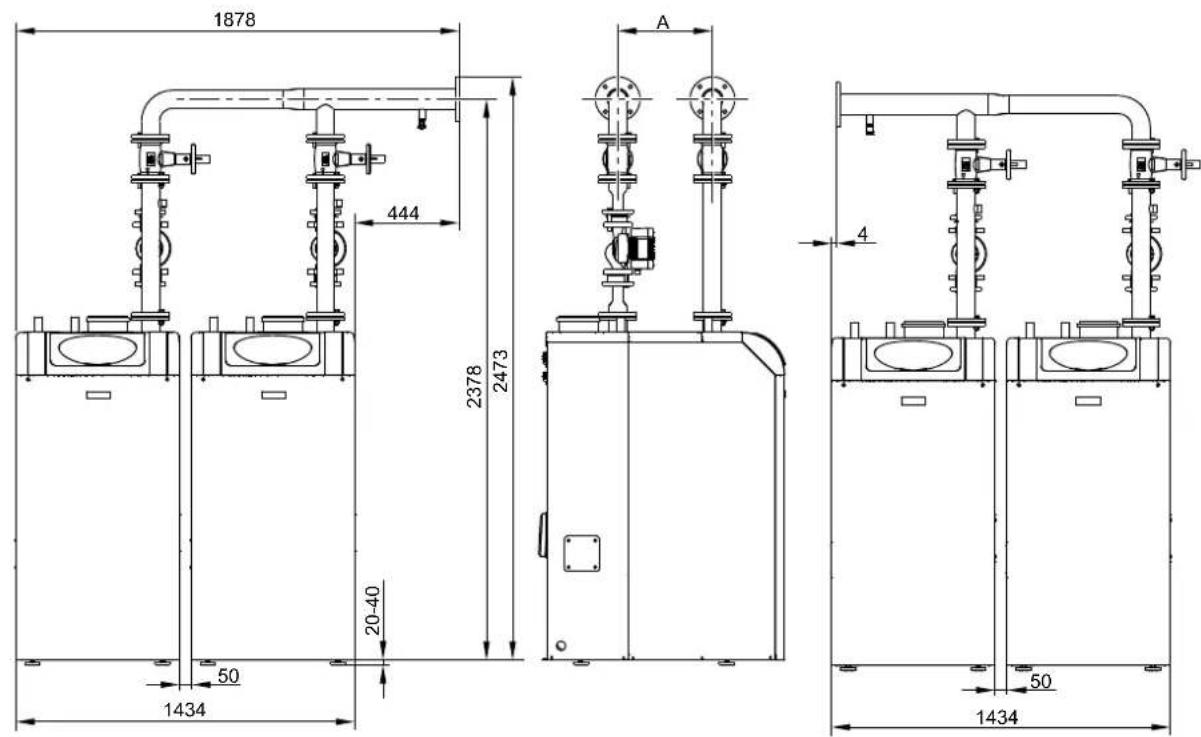

3.2 Totaal afmetingen KB1 SGB E

Afb. 2: Totaal afmetingen KB1 SGB E

Model SGB 125	ESGB 170	ESGB 215	E
Maat A 401 401	514

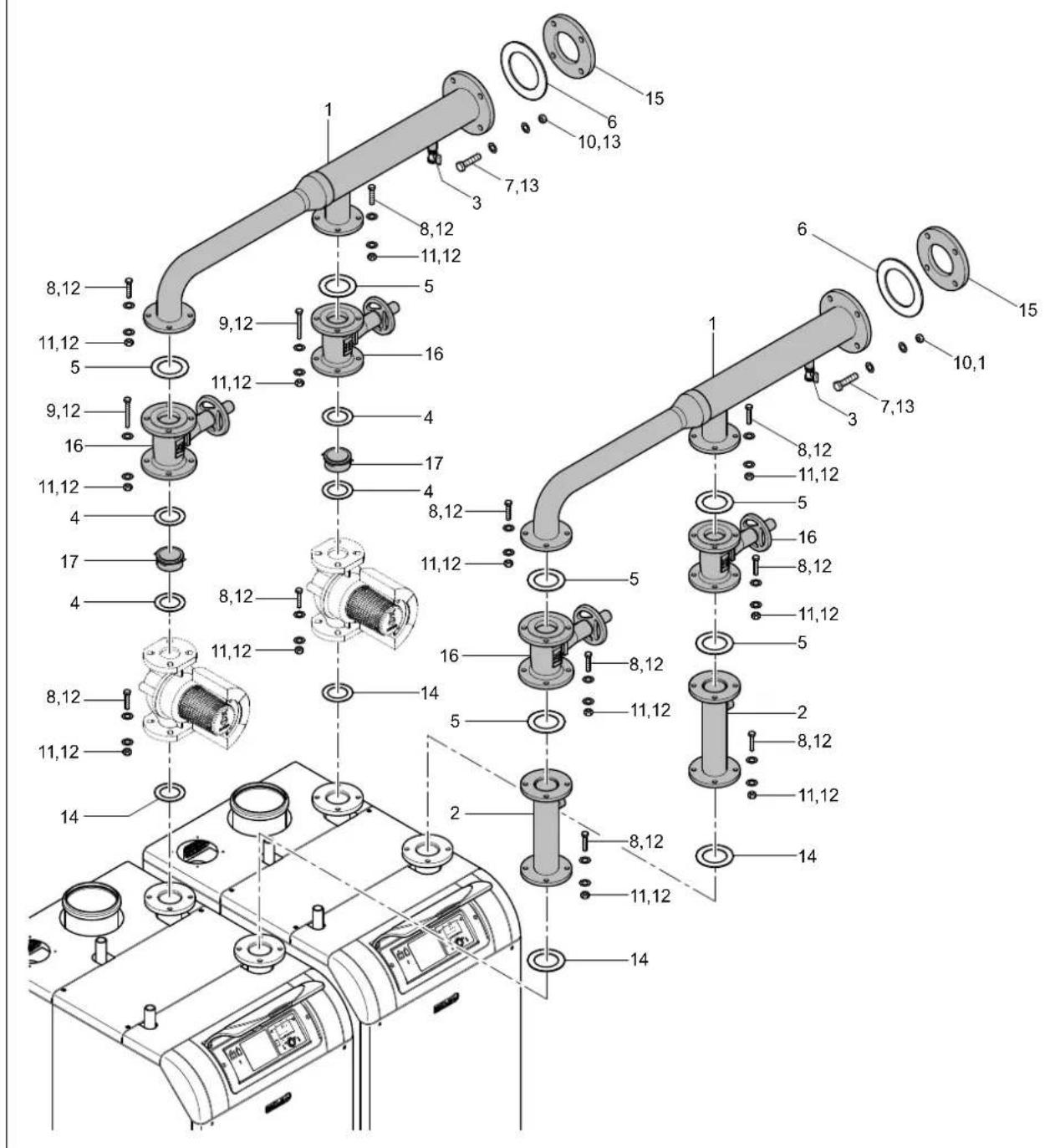

3.3 Montage cascadekit KB2 SGB E (SGB 260-300 E)

Afb. 3: Montage cascadekit KB2 SGB E

Pos. Omschrijving Pos. Omschrijving
1 Aanvoerverder SGB 600 Duo 9 Zeskant bout M12 x 100
2 Verbindingsflens DN 65 10 Zeskant moer M16
3 KFE-kraan ½" 11 Zeskant moer M12
4 Vlakke afldichtingen DN 50 12 Onderlegring B13
5 Vlakke afldichtingen DN 65 13 Onderlegring B17
6 Vlakke afldichtingen DN 100 14 Rubber afldichting
7 Zeskant bout M16 x 60 15 Flens DN 100
8 Zeskant bout M12 x 60

De in de tabel vermelde componenten moeten overe Afb. 3 enkomstig in elkaar gezet worden.

Opmerking: De gestippeld weergegeven aflsuitkranen, terugslagkleppen en pompen zich nicht in de leveringsomvang begrepen.

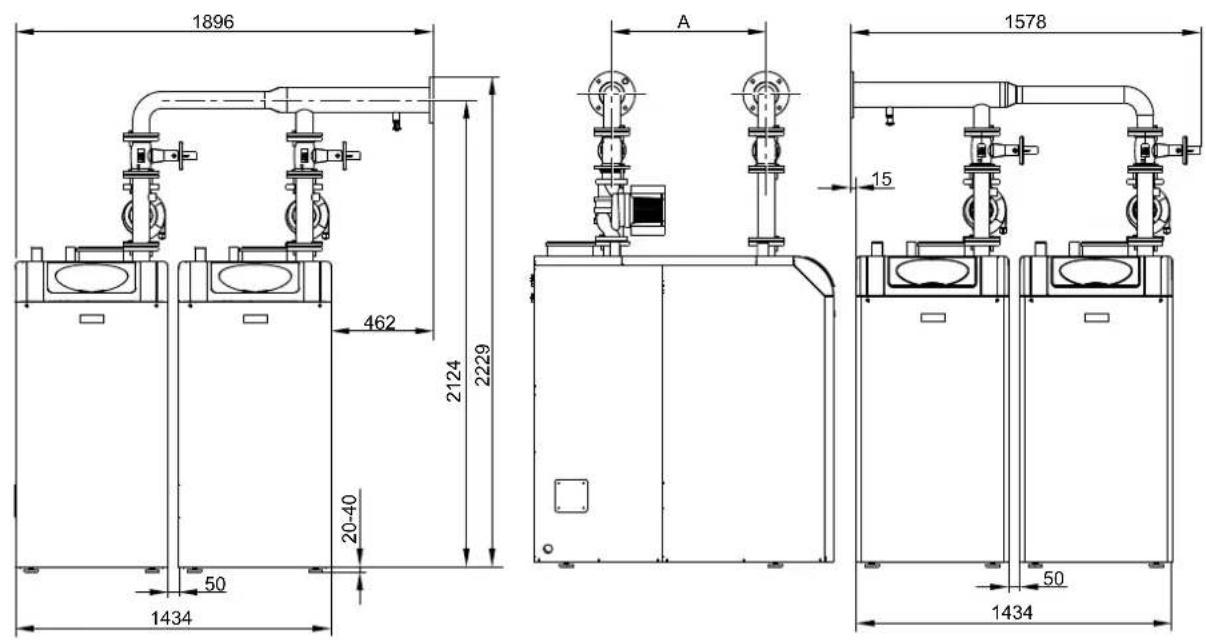

3.4 Totaal afmetingen KB2 SGB E

Afb. 4: Totaal afmetingen KB2 SGB E

Model SGB 260 E SGB 300 E
Maat A 607 700
