FR Instructions de montage

KB1B SGBE KB2B SGBE

1.1 Contenu des prsentes instructions 19
1.2 Symbolesutilisés. 19
1.3 A qui s'adresse ce manuel? 19
1.4 Etendue de la livraison 19

1. Sécurité 21

2.1 Utilisation conforme aux fins prévues 21
2.2 Consignes generales de sécurité 21

1. Montage 22

3.1 Montage du kit cascade KB1B SGB E (SGB 125-215 E) 22
3.2 Dimension hors-tout KB1 SGB E. 23
3.3 Montage du kit cascade KB2 SGB E (SGB 260-300 E) 24
3.4 Dimension hors-tout KB2 SGB E. 25

Indices

IT

1. Introduzione 26

Veuillez dire attentivement les instructions avant le montage de accessoire!

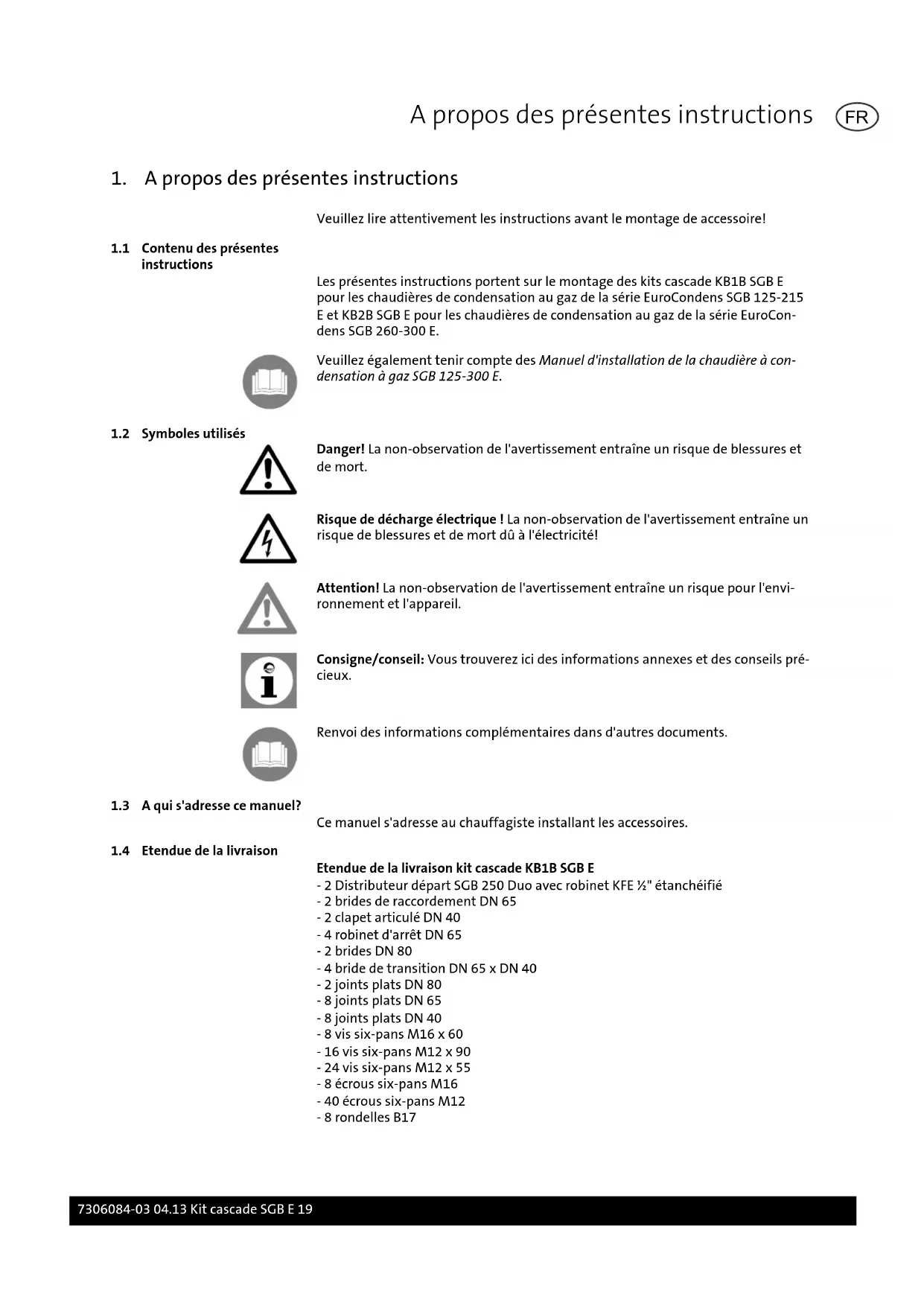

1.1 Contenu des prsentes instructions

Les générées instructions portent sur le montage des kits cascade KB1B SGB E pour les chaudières de condensation au gaz de la série EuroCondens SGB 125-215 E et KB2B SGB E pour les chaudières de condensation au gaz de la série EuroCondens SGB 260-300 E.

Veuillez également tenir compte des Manuel d'installation de la chaudière à condensation à gaz SGB 125-300 E.

1.2 Symboles utilisés

Danger! La non-observation de l'advertissement entraîne un risque de blessures et de mort.

Risque de décharge électrique! La non-observation de l'ajtestissement entraîne un risque de blessures et de mort dû à l'électricité!

Attention! La non-observation de l'advertissement entraine un risque pour l'environnement et l'appareil.

Consigne/conseil: Vous trouverez ici des informations annexes et des conseils précieux.

Renvoi des informations complémentaires dans d'autres documents.

1.3 A qui s'adresse ce manuel?

Ce manuel s'adresse au chauffagiste installant les accessoires.

1.4 Etendue de la livraison

Etendue de la livraison kit cascade KB1B SGB E

• 2 Distributeur départ SGB 250 Duo avec robinet KFE 1/2 'étanchéifié
• 2 brides de raccordement DN 65
  -2clapetarticuléDN40
  -4 robinet d'arret DN 65
• 2 brides DN 80
• 4 bride de transition DN 65 x DN 40
• 2 joints plats DN 80
• 8 joints plats DN 65
• 8 joints plats DN 40
• 8 vis six-pans M16 x 60
• 16 vis six-pans M12 x 90
• 24 vis six-pans M12 x 55
• 8 éçrous six-pans M16
• 40 écrous six-pans M12
  -8rondellesB17

FR A propos des prsentes instructions

-80rondellesB13
- 4 joints en caoutchouc
- Instructions de montage

Etendue de la livraison kit cascade KB2B SGB E

• 2 Distributeur départ SGB 600 Duo avec robinet KFE 1/2 'étanchéifié
• 2 brides de raccordement DN 65
  -2clapetarticuléDN50
  -4 robinet d'arrêt DN 65
  -2 brides DN 100
• 2 joints plats DN 100
  -6 joints plats DN 65
• 4 joints plats DN 50
  -8 vis six-pans M16 x 60
• 8 vis six-pans M12 x 100
• 40 vis six-pans M12 x 60
• 8écrous six-pans M16
  -48écrous six-pans M12
  -16rondellesB17
  -96rondellesB13
• 4 joints en caoutchouc
• Instructions de montage

2. Sécurité

Danger! Observe absolument les consignes de sécurité suivantes! Dans le cas contraire, vous vous exposez, vous et des tiers, à des risques.

2.1 Utilisation conforme aux fins prévues

Le kit cascade KB1 SGB E sert à assembler les raccords départ et return de deux chaudières de condensation à gaz de la série EuroCondens SGB 125-215 E possedant respectivement la même puissance.

Le kit cascade KB2 SGB E sert à assembler les raccords départ et return de deux chaudières de condensation à gaz de la série EuroCondens SGB 260-300 E possedant respectivement la même puissance.

2.2 Consignes generales de sécurité

Attention! L'installation de l'accessoire, il y a risque de dommages considérables pour les personnes et le matériel. C'est pourquoi l'accessoire doit uniquement être monté par des spécialistes et être mis pour la première fois en service par des experts!

Les accessoires utilisés doivent correspondre aux règles techniques et être autorisés par le fabricant en combinaison avec cet accessoire.

Seules des pieces détachées d'origine doivent être utilisées.

Il est interdit de monter des éléments et de modifier l'accessoire sous risque d'exposer le personnel à des dangers et d'endommager l'accessoire. L'homologation de l'accessoire expire en cas de non-observation.

3. Montage

3.1 Montage du kit cascade KB1B SGB E (SGB 125-215 E)

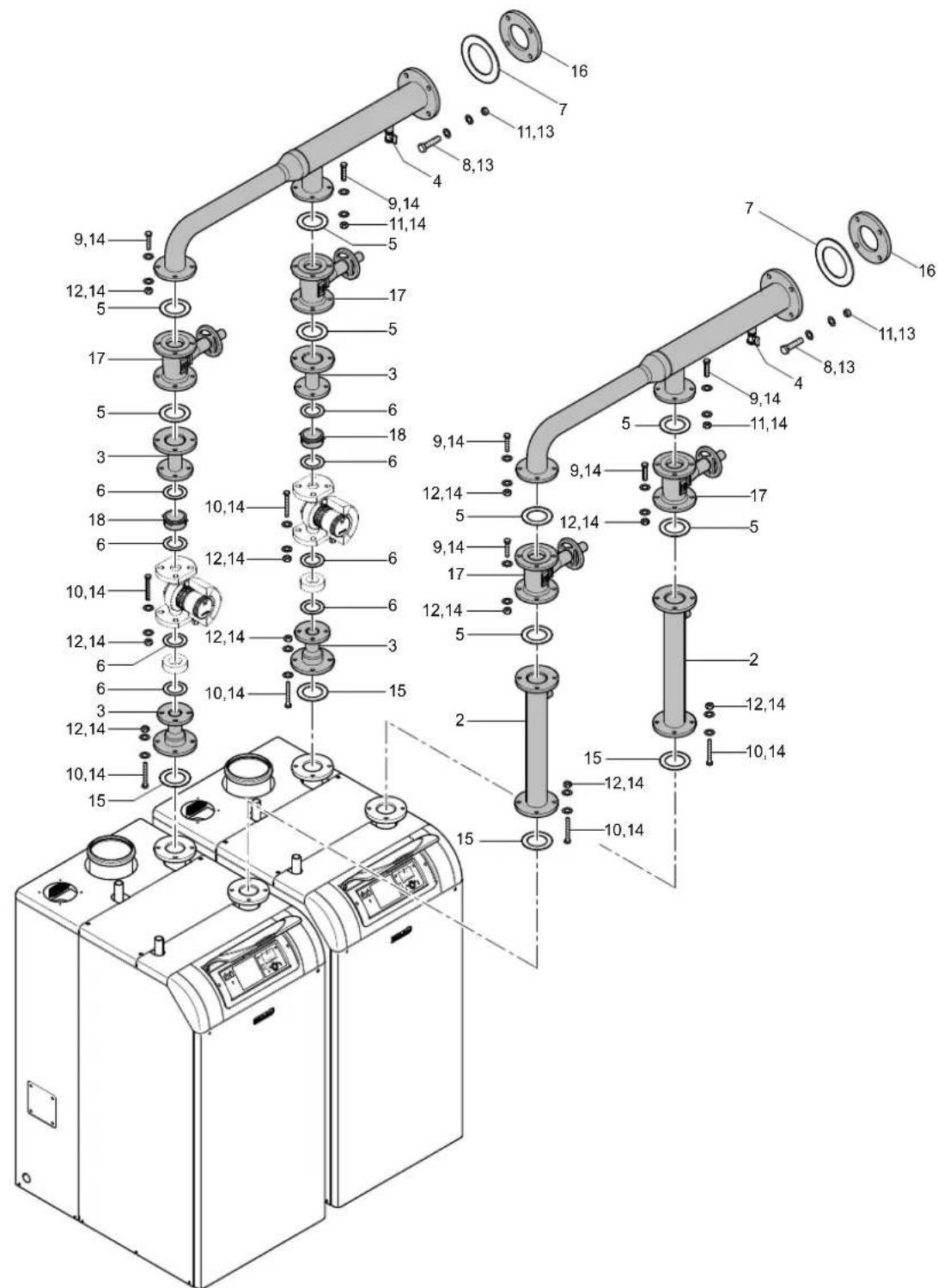

Fig. 1: Montage du kit cascade KB1B SGB E

Pos. Désignation Pos. Désignation
1 Distributeur départ SGB 250 Duo 10 Vis à six pans M12 x 90
2 Bride de raccordement DN 65 11 Érou six-pans M16
3 Bride de transition DN 65 x DN40 12 Érou six-pans M12
4 Robinet KFE ½" 13 Rondelle plate B17
5 Joint plats DN 65 14 Rondelle plate B13
6 Joint plats DN 40 15 Joint en caoutchouc
7 Joint plats DN 80 16 Bride DN 80
8 Vis à six pans M16 x 60 17 Robinet d'arrêt DN 65
9 Vis à six pans M12 x 55 18 Clapet articulé DN 40

Les composants indiqués dans le tableau doivent être assemblés selon Fig. 1. Remarque: Les robinets d'arrêt, les clapets antiretour et les pompes représentés de manière hachurée ne sont pas contenus dans l'etendue de la livraison.

3.2 Dimension hors-tout KB1 SGB E

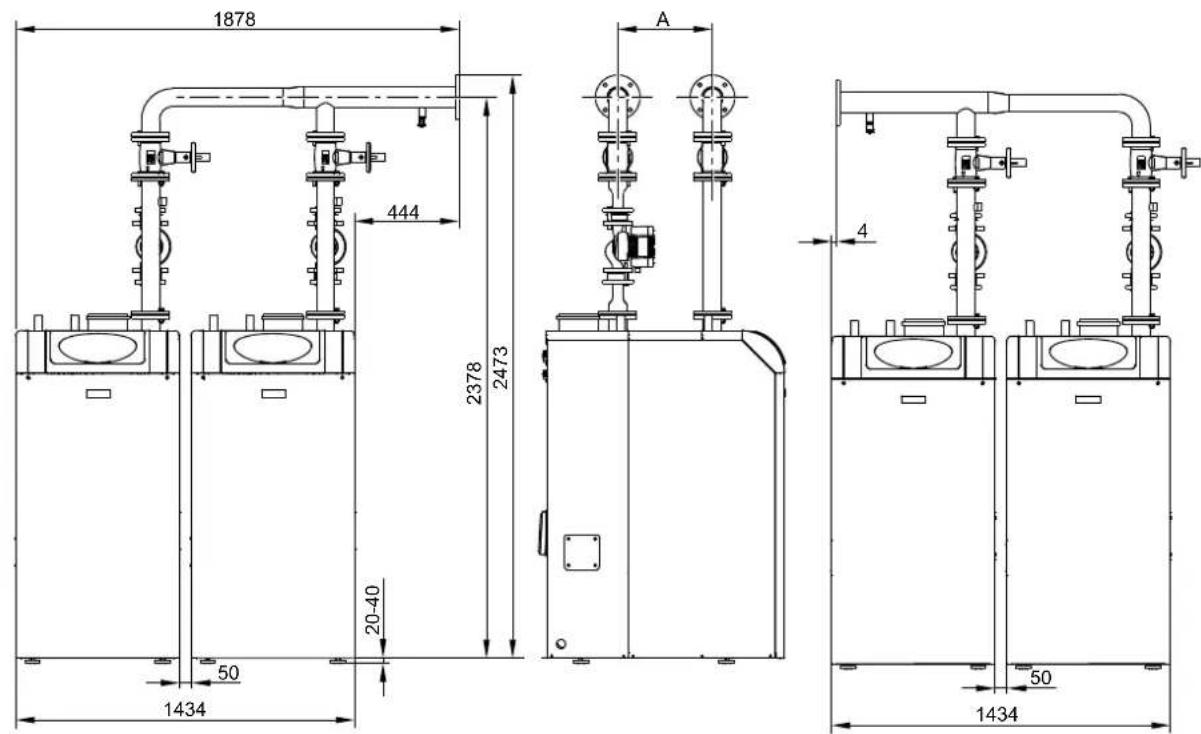

Fig. 2: Dimension hors-tout KB1 SGB E

Modèle SGB 125 E SGB 170 E SGB 21$E
Cote A 401 401	514

3.3 Montage du kit cascade KB2 SGB E (SGB 260-300 E)

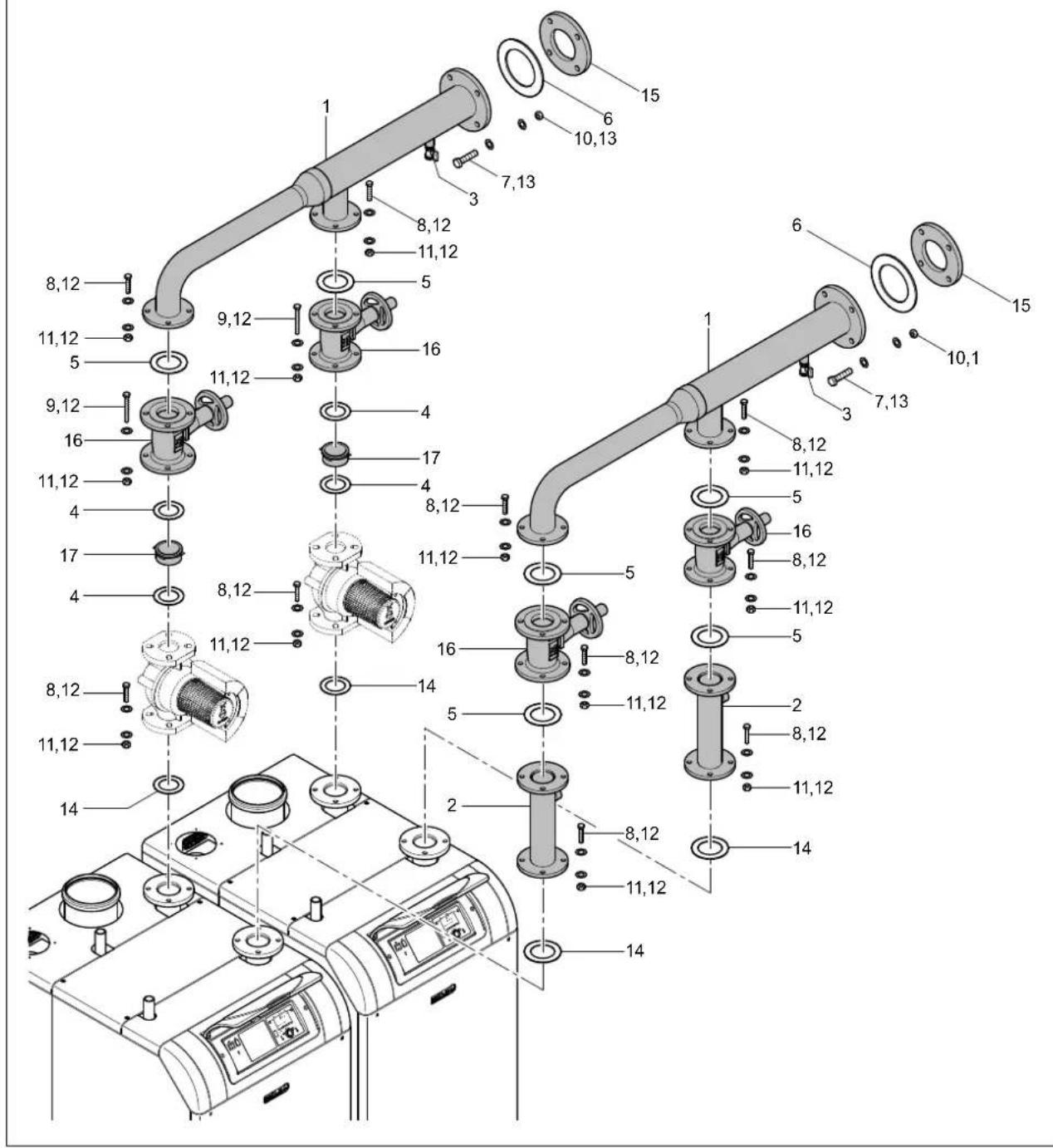

Fig. 3: Montage du kit cascade KB2 SGB E

Pos. Désignation Pos. Désignation
1 Distributeur départ SGB 600 Duo 9 Vis à six pans M12 x 100
2 Bride de raccordement DN 65 10 Érou six-pans M16
3 Robinet KFE 1/2" 11 Érou six-pans M12
4 Joint plats DN 50 12 Rondelle plate B13
5 Joint plats DN 65 13 Rondelle plate B17
6 Joint plats DN 100 14 Joint en caoutchouc
7 Vis à six pans M16 x 60 15 Bride DN 100
8 Vis à six pans M12 x 60

Les composants indiqués dans le tableau doivent être assemblés selon Fig. 3. Remarque: Les robinets d'arrêt, les clapets antiretour et les pompes représentés de manière hachurée ne sont pas contenus dans l'etendue de la livraison.

3.4 Dimension hors-tout KB2 SGB E

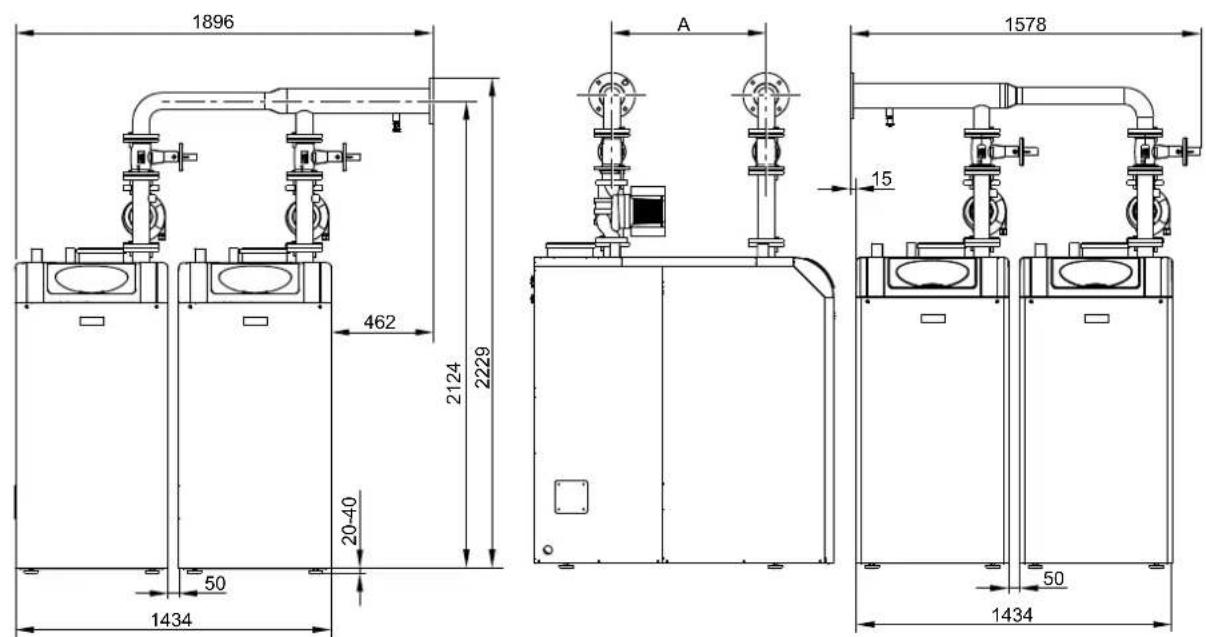

Fig. 4: Dimension hors-tout KB2 SGB E

Modèle SGB 260 E SGB 300 E
Cote A 607 700
