MANUAL DE USUARIO SGB 400 i Baxi

ES Manual de montaje

KB1B SGBE KB2B SGBE

NL Montagehandleiding

KB1B SGBE KB2B SGBE

1. Acerca de este manual.. 33

1.1 Contenso de este manual 33
1.2 Simbolosutilizados 33
1.3 A quién va dirigido estemanual? 33
1.4 Volumen de suministro 33

1. Seguridad 35

2.1 Uso previsto 35
2.2 Instruetiones generales de seguidad 35

1. Montaje 36

3.1 Montaje del kit de cascada KB1B SGB E (SGB 125-215 E) 36
3.2 Dimensiones totales KB1 SGB E 37
3.3 Montaje del kit de cascada KB2B SGB E (SGB 260-300 E) 38
3.4 Dimensiones totales KB2 SGB E 39

Inhoudsopgave

NL

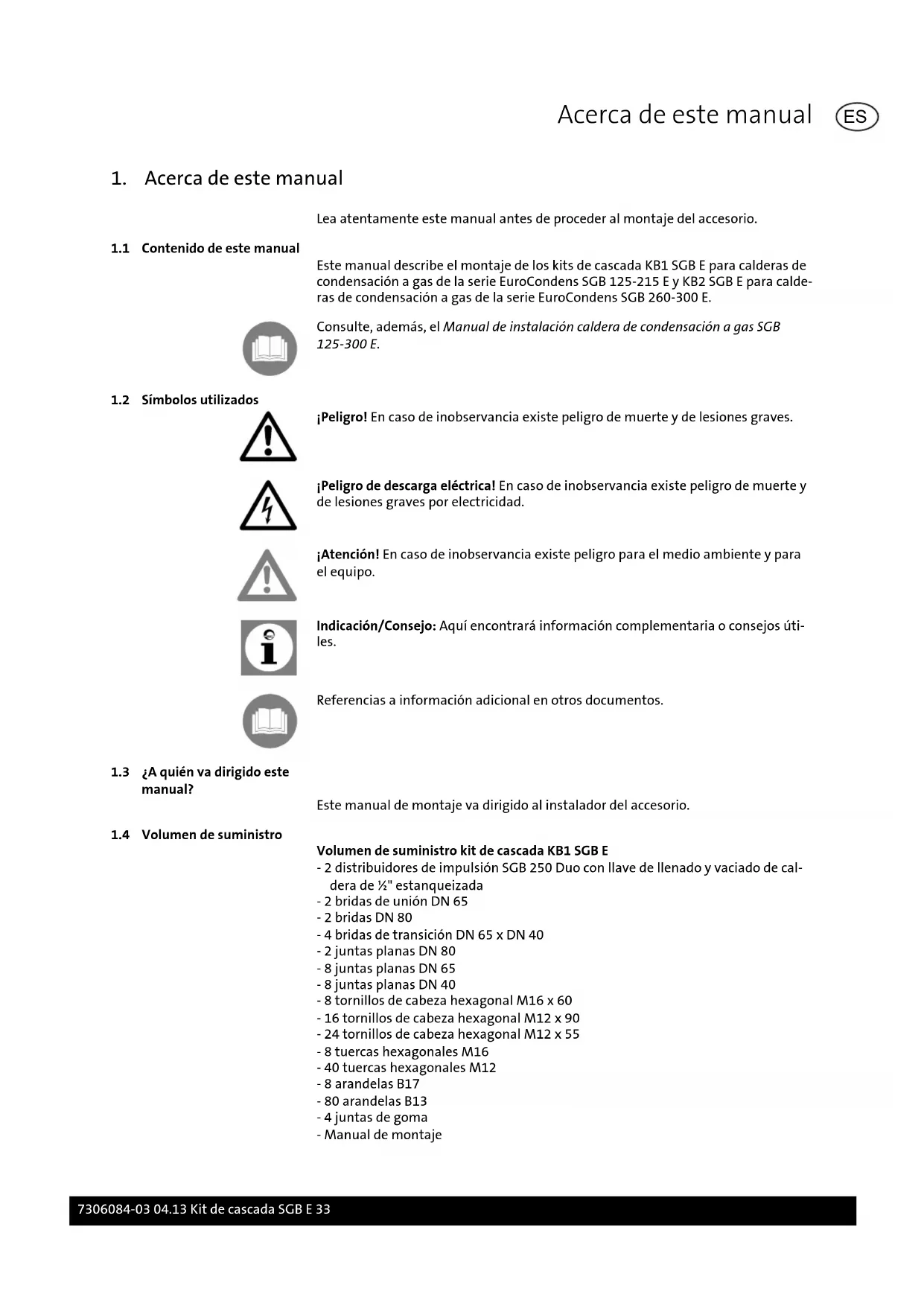

1. Acerca de este manual

Lea atentamente este manual antes de proceder al montaje del accesorio.

1.1 Contenido de este manual

Este manual describe el montaje de los kits de cascada KB1 SGB E para calderas de condensacion a gas de la series EuroCondens SGB 125-215 E y KB2 SGB E para calderas de condensacion a gas de la series EuroCondens SGB 260-300 E.

Consulte, además, el Manual de instalación caldera de condensación a gas SGB 125-300 E.

Pelicro! En caso de inobservancia existePEGRO de muerte y de lesiones graves.

Pelicro de descarga electrica! En caso de inobservancia existe peligro de muerte y de lesiones graves por electricidad.

jAtencion! En caso de inobservancia existe peligro para el medio ambiente y para el equipo.

Indicación/Consejo: Aquí encontrará información complementaria o consejos útiles.

Referencias a informacion adiconional enOthersdocumentos.

1.3 A quién va dirigido este manual?

Este manual de montaje va dirigido al instalador del accesorio.

1.4 Volumen de suministro

Volumen de suministro kit de cascada KB1 SGB E

• 2 distribuidores de impulsión SGB 250 Duo con llave de Ilenado y vaciado de caldera de 12 "estanqueizada
  -2bridas de union DN 65
  -2bridasDN80
• 4 bridas de transmisión DN 65 x DN 40
  -2 jintas planas DN 80
  -8 jintas planas DN 65
  -8 jintas planas DN 40
• 8 tornillos de cabeza hexagonal M16 x 60
• 16 tornillos de cabeza hexagonal M12 x 90
• 24 tornillos de cabeza hexagonal M12 x 55
• 8 tuercas hexagonales M16
• 40 tuercas hexagonales M12
  -8arandelasB17
  -80 arandelas B13
  -4 jintas de goma
• Manual de montaje

Volumen de suministro kit de cascada KB2 SGB E

• 2 distribuidores de impulsión SGB 600 Duo con llave de Ilenado y vaciado de caldera de 12 estanqueizada
  -2bridas de union DN 65
  -2bridasDN100
  -2 jintas planas DN 100
  -6 jintas planas DN 65
• 4 jintas planas DN 50
• 8 tornillos de cabeza hexagonal M16 x 60
• 8 tornillo de cabeza hexagonal M12 x 100
• 40 tornillos de cabeza hexagonal M12 x 60
• 8 tuercas hexagonales M16
  -48 tuercas hexagonales M12
  -16 arandelas B17
  -96 arandelas B13
  -4 jintas de goma
• Manual de montaje

2. Seguridad

Pelicog! Observe las siguientes instrucciones de seguridad para evaporarpeligos paraastedimoyo yparaotraspersonas.

2.1 Uso previsto

El kit de cascada KB1 SGB E sirve para unir las conexiones de impulsion y returno de dos calderas de condensacion a gas de la series EuroCondens SGB 125-215 E que tengan la mesma potencia.

El kit de cascada KB2 SGB E sirve para unir las conexiones de impulsión y returno de dos calderas de condensación a gas de la série EuroCondens SGB 260-300 E que tengan la misma potencia.

2.2 Instruetiones generales de seguidad

jAtencion! Durante la instalacion del accesorio existe el riesgo de que se produzcan importantes daños materiales y personales. Por este motivo, se recomienda que el montaje del accesorio lo lleve a cabo unaEmpresa especializada y que laprimera puesta en service la realice personal experto de la Empresa del fabricante.

Cualquier accesorio utilisé deble Cumplir las reglas Tecnicas y estar autorizzato por el fabricante en combinacion con este accesorio.

Sólo pueda emplearse piezas de recambio originales.

No está permitido realizarylvania tipo de modificaciones y转型发展sin autorizacion en los accesorios, ya que ponen en peligro a las personas y pueda provocardaños en los accesorios. En caso de no observar esta prohibccion, la homologacion de los accesorios queda inhabilitada.

3. Montaje

3.1 Montaje del kit de cascada KB1B SGB E (SGB 125-215 E)

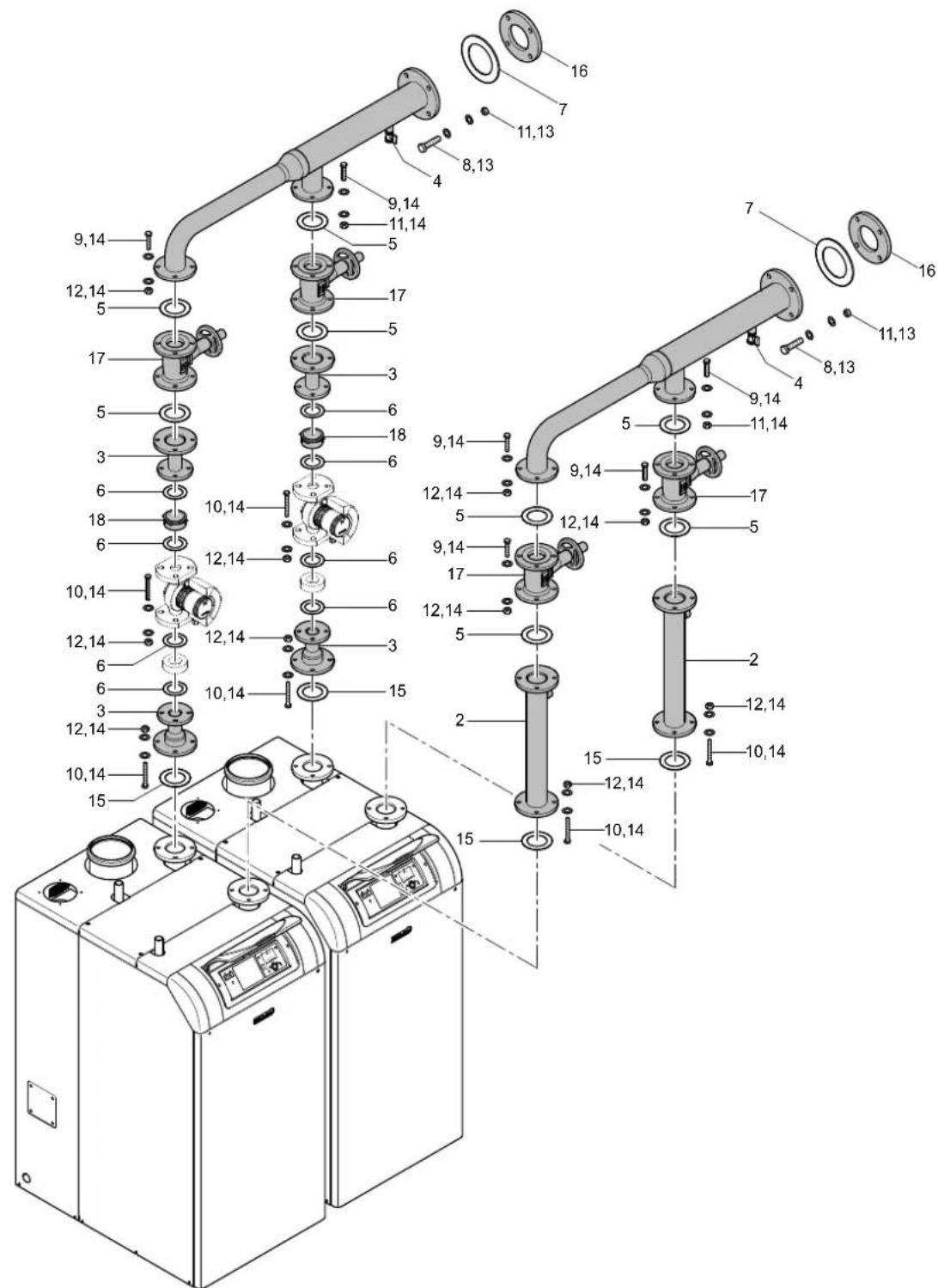

Fig. 1: Montaje del kit de cascada KB1B SGB E

Pos. Denominación Pos. Denominación
1 Distribuidores de impulsión SGB 250 Duo 10 Tornillo de cabeza hexagonal M12 x 90
2 Bida de unión DN 65 11 Tuerca hexagonales M16
3 Bida de transmisión DN 65 x DN40 12 Tuerca hexagonales M12
4 Ilave KFE 1/2" 13 Arandela B17
5 Juntas planas DN 65 14 Arandela B13
6 Juntas planas DN 40 15 Junta de goma
7 Juntas planas DN 80 16 Brida DN 80
8 Tornillo deckebeza hexagonal M16 x 60 17 llave de interrupción DN 65
9 Tornillo deckebeza hexagonal M12 x 55 18 Válvula antireturno DN 40

Las piezas lista en la tabla deben montarse de acuerdo con Fig. 1.
Nota: Las llaves de paso, valvulas antireturno y bombas representadas con lineas discontinuas no está incluidas en el volumen de suministro.

3.2 Dimensiones totales KB1 SGB E

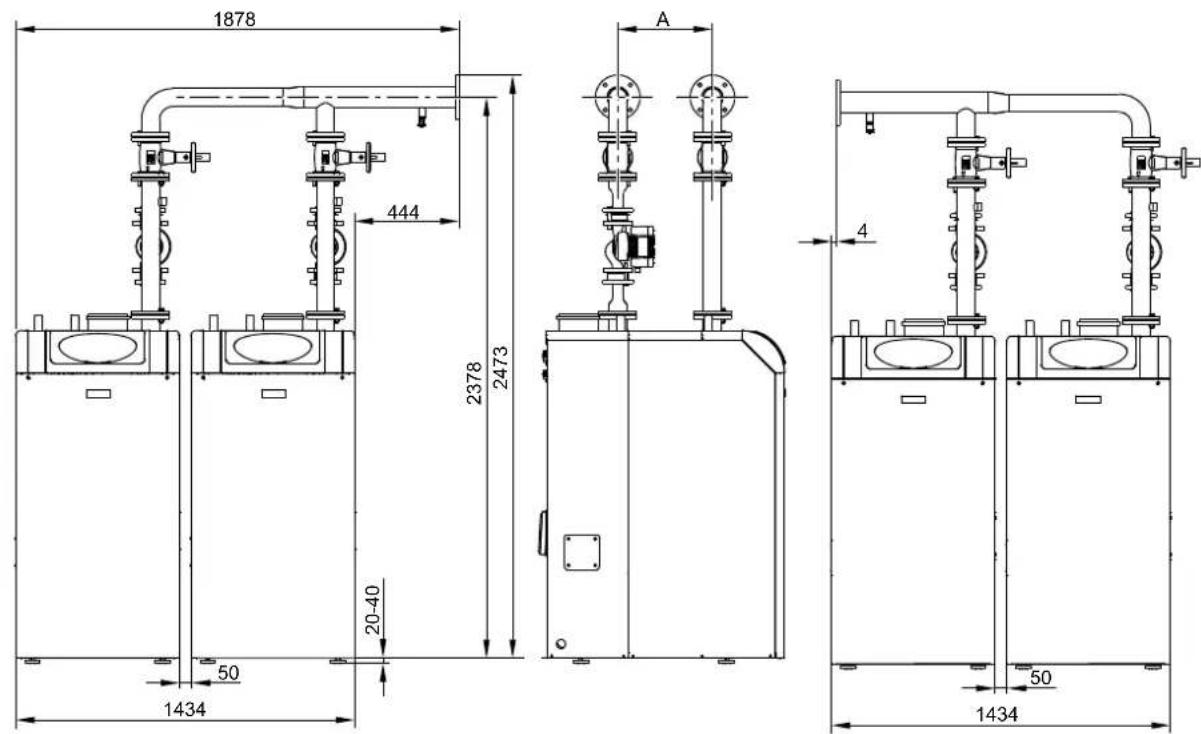

Fig. 2: Dimensiones totales KB1 SGB E

Modelo SGB 125 E SGB 170 E SGB 215 E
Cota A 401 401	514

3.3 Montaje del kit de cascada KB2B SGB E (SGB 260-300 E)

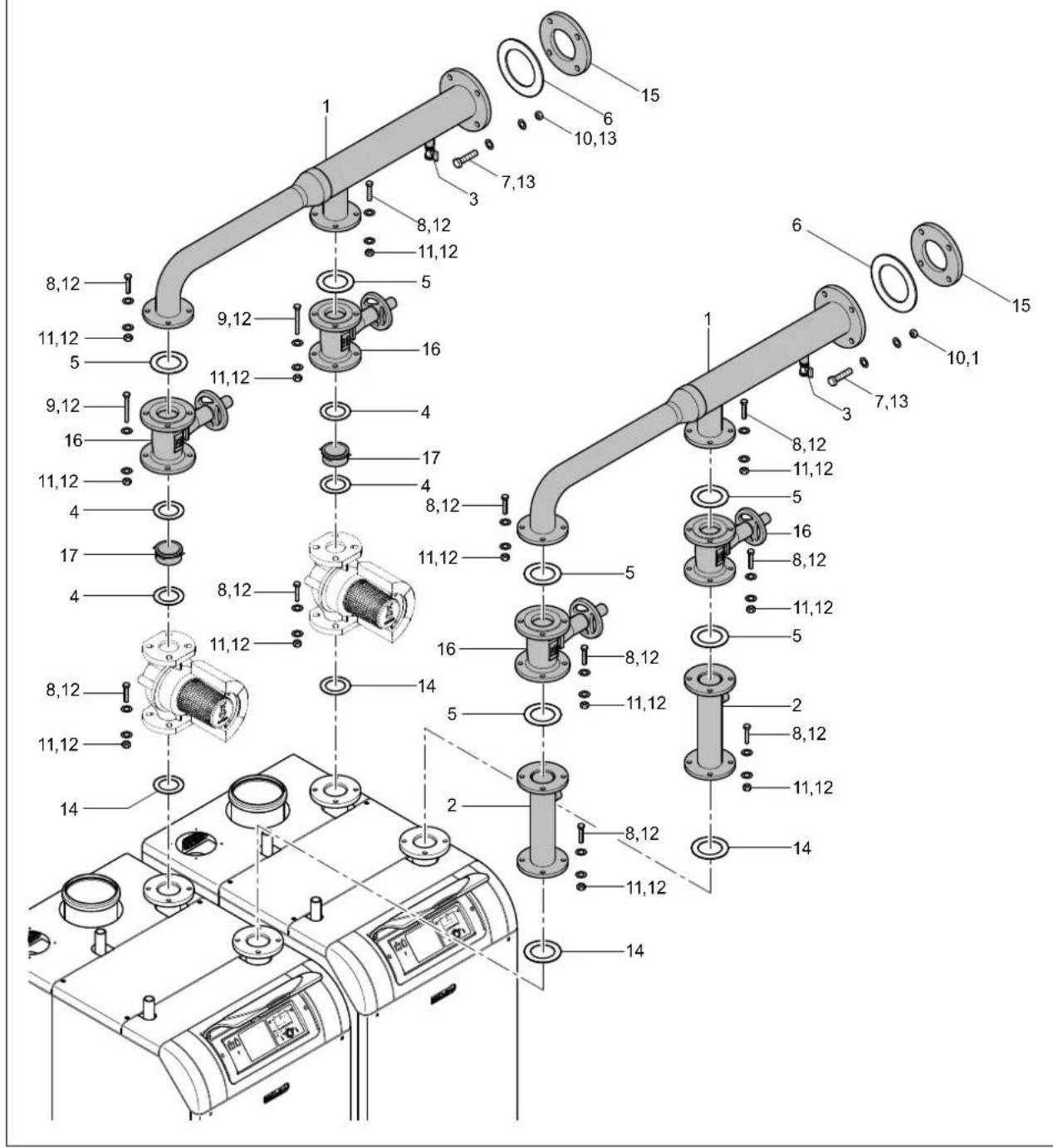

Fig. 3: Montaje del kit de cascada KB2B SGB E

Pos. Denominación Pos. Denominación
1 Distribuidores de impulsión SGB 600 Duo 10 Tuerca hexagonales M16
2 Bida de unión DN 65 11 Tuerca hexagonales M12
3 Ilave KFE ½" 12 Arandela B13
4 Juntas planas DN 50 13 Arandela B17
5 Juntas planas DN 65 14 Junta de goma
6 Juntas planas DN 100 15 Brida DN 100
7 Tornillo de cabeza hexagonal M16 x 60 16 llave de interrupción DN 65
8 Tornillo deAFEze hexagonal M12 x 60 17 Válvula antireturno DN 50
9 Tornillo deafeze hexagonal M12 x 100

Las piezas lista en la tabla deben montarse de acuerdo con Fig. 3.
Nota: Las llaves de paso, valvulas antireturno y bombas representadas con lineas discontinuas no está incluidas en el volumen de suministro.

3.4 Dimensiones totales KB2 SGB E

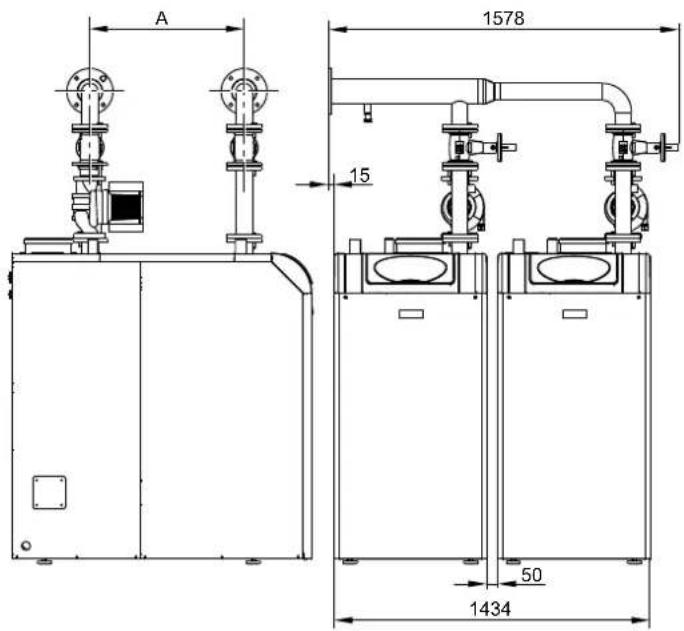

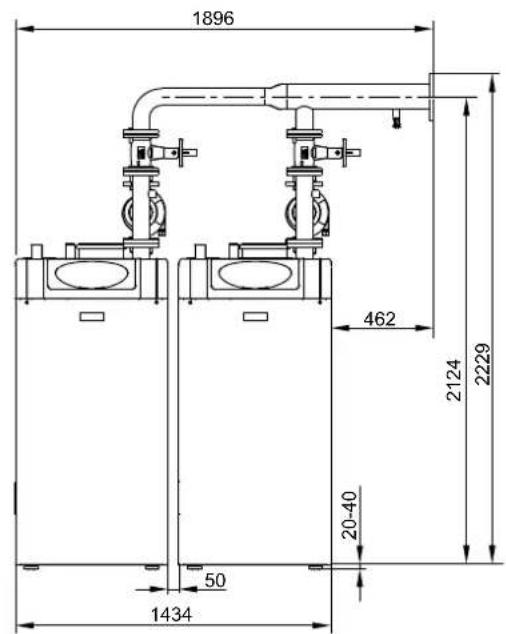

Fig. 4: Dimensiones totales KB2 SGB E

Modelo SGB 260 E SGB 300 E
Cota A 607	700
