NÁVOD K OBSLUZE SGB 400 i Baxi

2.1 Použití v souladu s určeným učelem 56
2.2 Vseobecne bezpechnostni poukny 56

1. Montáž 57

3.1 Montáz Kaskádóve montázní sady KB1B SGB E (SGB 125-215 E). 57
3.2 Celkove rozmery KB1 SGB E. 58
3.3 Montáz Kaskádóve montázní sady KB2B SGB E (SGB 260-300 E). 59
3.4 Celkove rozmery KB2 SGB E. 60

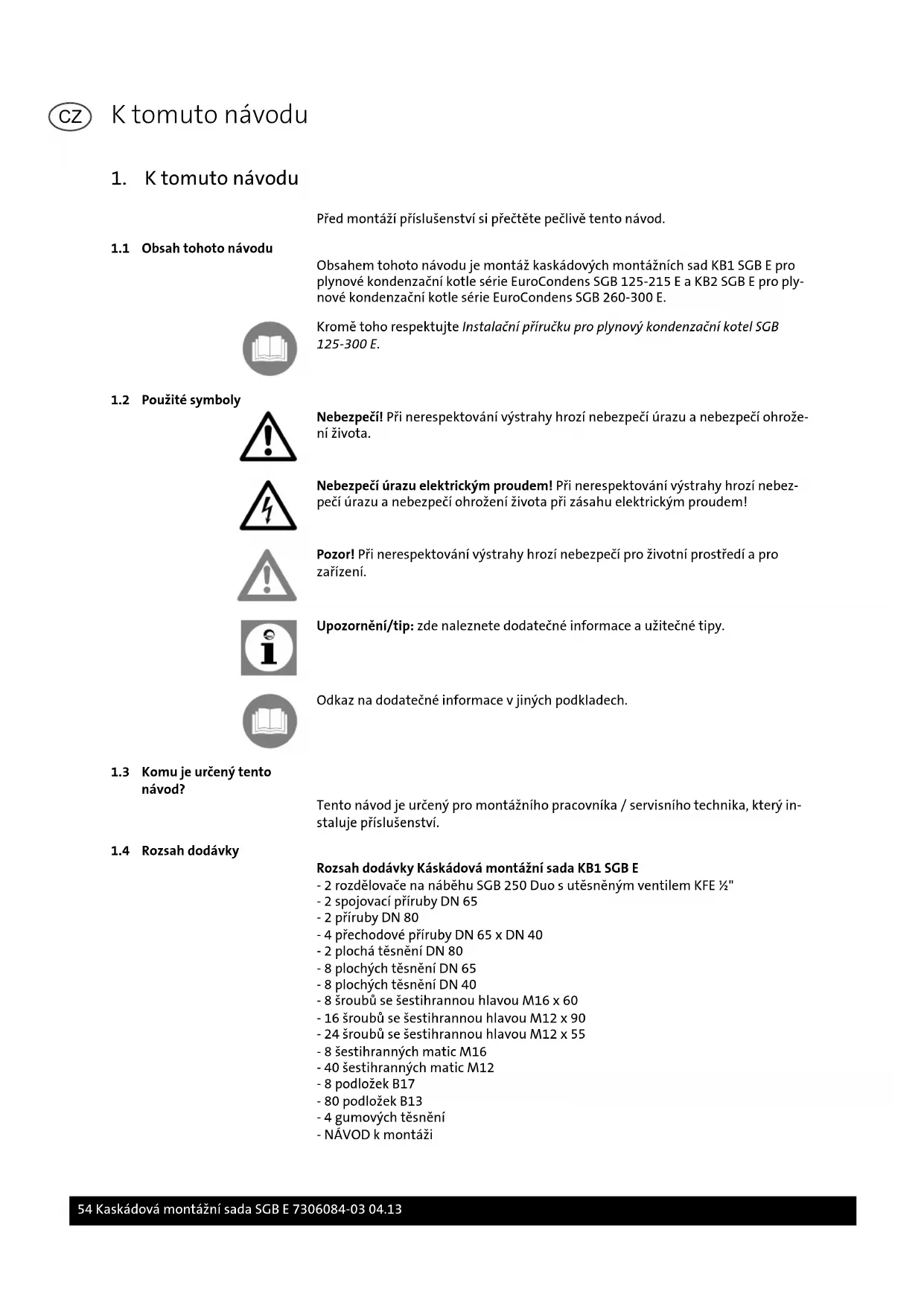

Pred montázi príslušenstvī si prečtekte pečlivo tento námod.

1.1 Obsah tohoto návodu

Obsahem tohoto navodu je montáž kaskárovych montáznich sad KB1 SGB E pro plynové kondenzačné kotle série EuroCondens SGB 125-215 E a KB2 SGB E pro plynové kondenzačné kotle série EuroCondens SGB 260-300 E.

Upozornéni/tip: zde naleznete dodatečné informace a uzitečné típy.

Odkaz na dodatechné informace v jin'ych podkladech.

1.3 Komu je urceny tento navod?

Tento námov je určeny pro montážniho pracovnika / servisniho technika, který instaluje prísluěnsstvi.

1.4 Rozsah dodávky

Rozsah dodávky Kaskádová montázní sada KB1 SGB E

• 2 Rozdelovace na náhéhu SGB 250 Duo s utěsněnym ventilem KFE 12
  -2 spojovaci priruby DN 65
  -2 priruby DN 80
  -4 prechodové príruby DN 65 x DN 40
  -2 plocha těsněni DN 80
  -8 plochych tese neni DN 65
  -8 plochych teshnei DN 40
  -8sroubu se sestihrannou hlavou M16 x 60
• 16 sroubù se sestihrannou hlavou M12 x 90
• 24 sroubù se sèstihrannou hlavou M12 x 55
  -8sestihrannychmaticM16
  -40 6estihrannychmatic M12
  -8 podlozek B17
  -80 podlozek B13
  -4 gumovych tsesneni
• NÁVOD k montázi

Rozsah dodávky Kaskárová montázní sada KB2 SGB E

• 2 rozdělovace na náhéhu SGB 600 Duo s utěsněnym ventilem KFE 1/2
  -2 spojovacipriruby DN 65
  -2 pri Ruby DN 100
  -2 plocha tésnéni DN 100
  -6 plochych tesheni DN 65
  -4 plocha teshenéi DN 50
• 8 šroubů se šestihrannou hlavou M16 x 60
• 8 šroubů se šestihrannou hlavou M12 x 100
• 40 sroubù se sèstihrannou hlavou M12 x 60
  -8 sestihrannychmatic M16
  -48 sestihrannychmatic M12
  -16 podlozek B17
  -96 podlozek B13
  -4 gumová tésněni
• NÁVOD k montázi

2. Bezpečnost

Nebezpeci! Bezpodminecne respektujte a dodrzejte nasledujici bezpecnostni poukny! Jinak vystavite nebezpeci ohrozeni sebe i jiné.

2.1 Použití v souladu s určeným učelem

Kaskárová montázní sada KB1 SGB E slouží k propojeni prípojky na nábehu a zpátečce dvou plynovych kondenzačnich kotlú série EuroCondens SGB 125-215 E se stejnám vykonem.

Kaskádova montázní sada KB2 SGB E slouží k propojeni przypojky na naběhu a zpátěce dvou plynovych kondenzačnich kotlů série EuroCondens SGB 260-300 E se stejným vykonem.

2.2 Vseobecnbezpecnostnipokyny

Pozor! Pri instalaci príslušentsví existuje nebezpeči značněch materiaínlich skod a skod naživotech. Proto smí príslušenství montovat pouze specializované firmy a první uvedeni do provozu mohou provadět školení zaměstnanci těchto montážnich firem!

Použité príslušenství musi opodvidat technickým predpisūm a musi byt schvaleno výrobcem společné s tímto príslušenstvím.

Smé se použit Jen originál náhradni dily.

Svevolne prestavby, upravy a změny príslušenstv nejsou povoleny, protoze mohou ohrozit osoby a mohou mit za následek poškozeni príslušenstv. Pri nerespektovani podminek ztráci schvalovaci atest pro príslušenstv svou platnost.

3. Montáz

3.1 Montáz Kaskádové montázní sady KB1B SGB E (SGB 125-215 E)

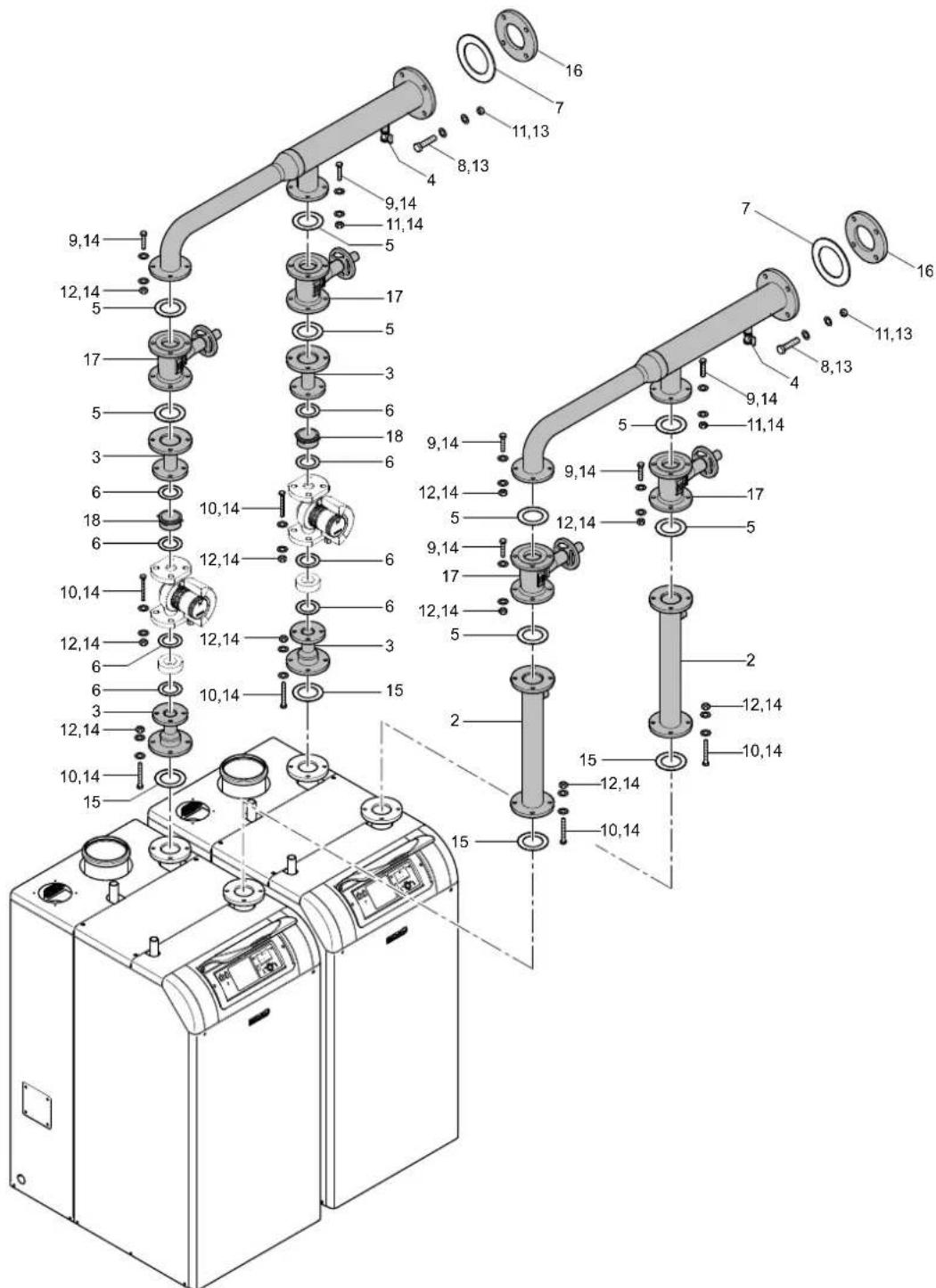

Obr. 1: Montáz Kaskádové montázní sady KB1B SGB E

Pol. Oznaceni Pol. Oznaceni
1 Rozdělovač na náběhu SGB 250 Duo 10 Šroub se šestihrannou	hlavou M12 x 90
2 Spojovaci príruba DN 65 11 Šestihranná matice M16
3 Prčechodová príruba DN 65 x DN40 12 Šestihranná matice M12
4 Ventil KFE ½" 13 Podložka B17
5 Ploché těsněnéni DN 65 14 Podložka B13
6 Ploché těsněnéni DN 40 15 Gumové těsněnéi
7 Ploché těsněnéni DN 80 16 Přiruba DN 80
8 Šroub se šestihrannou hlavou M16 x 60 17 Uzavírací kohout DN 65
9 Šroub se šestihrannou hlavou M12 x 55 18 Zpětná klapka DN	40

Montázní privky uvedené v tabulce je tbreba namontovat v souladu s Obr. 1. Upozorněni: Čarkované vyznacné uzaviraci ventily, zpětné klapy a Čerpadla nej-sou současti dodávky.

3.2 Celkóve rozměry KB1 SGB E

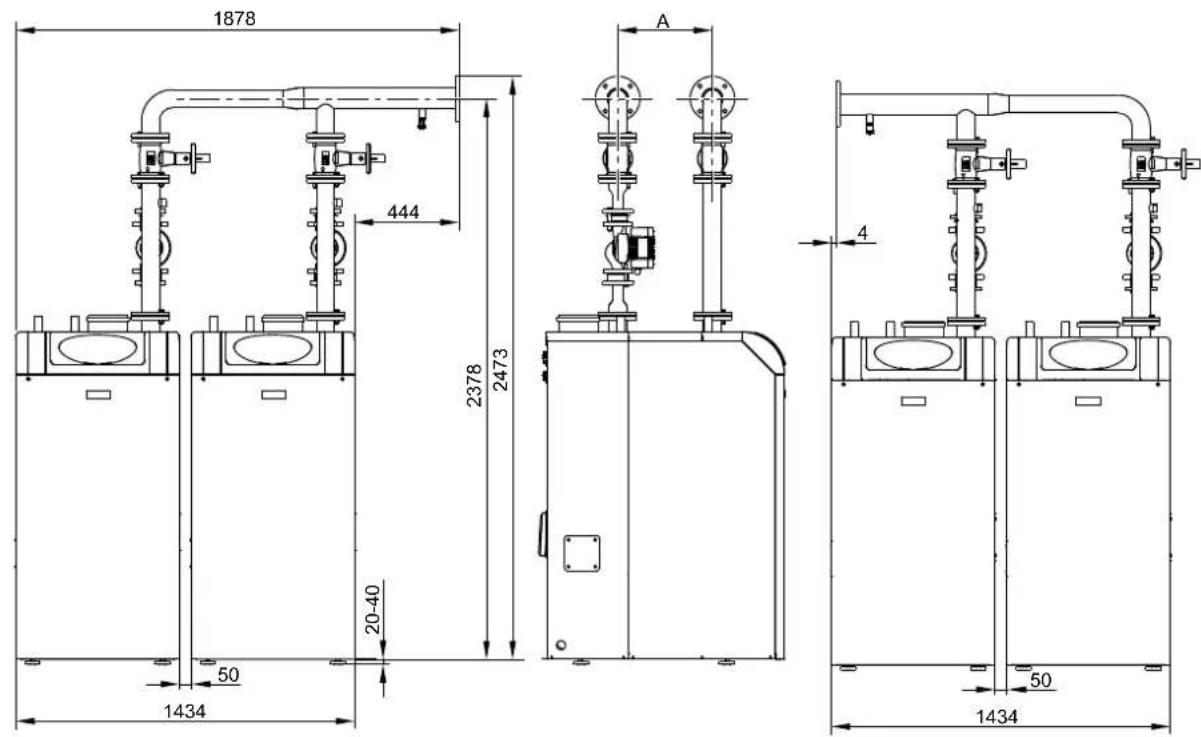

Obr. 2: Celkové rozměry KB1 SGB E

Model SGB 125 E SGB 170 E SGB 215 E
Rozmér A 401 401 514

3.3 Montáz Kaskádové montázní sady KB2B SGB E (SGB 260-300 E)

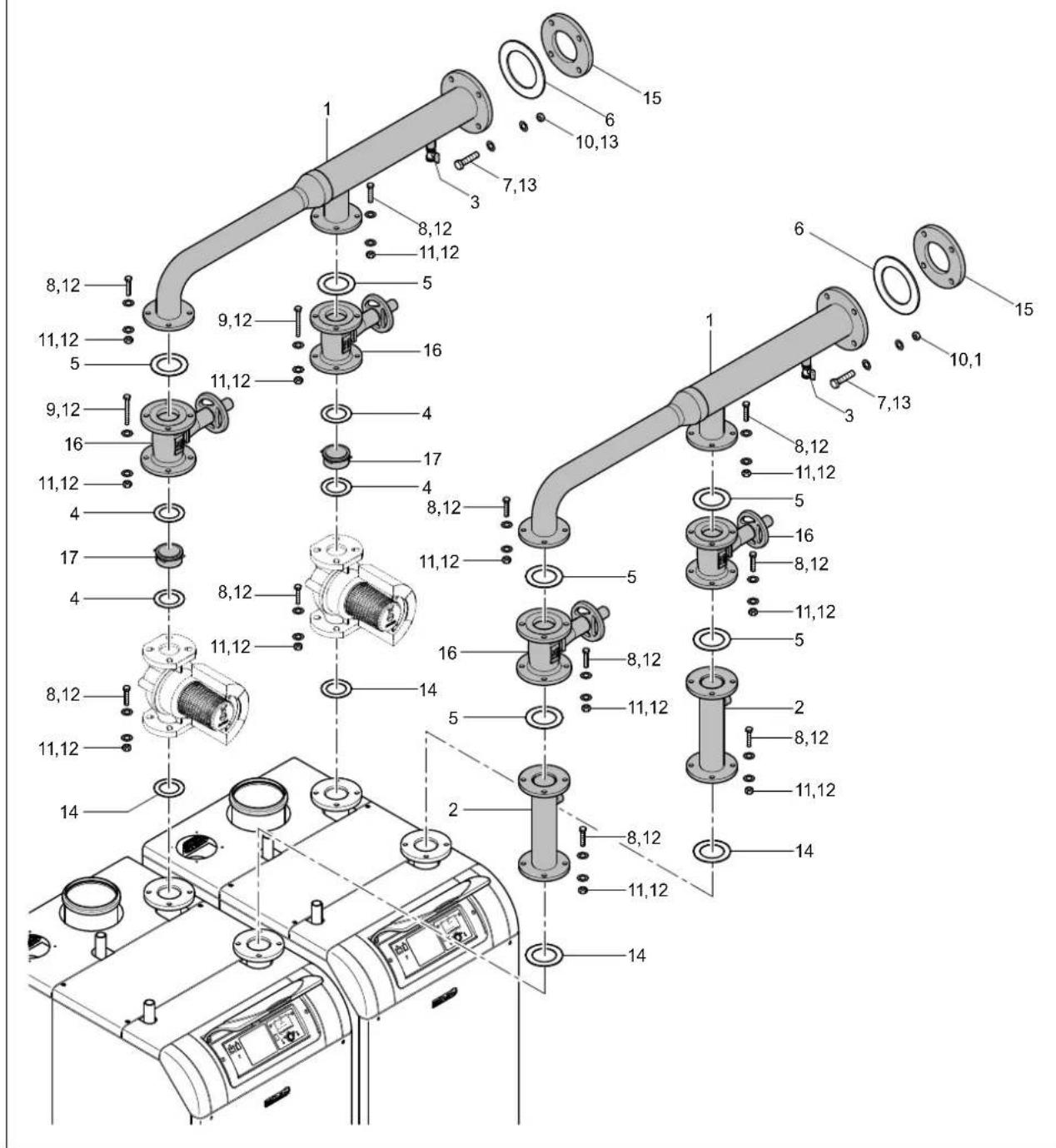

Obr. 3: Montáz Kaskádové montázní sady KB2B SGB E

Pol. Oznaceni Pol. Oznaceni
1 Rozdělovač na náběhu SGB 600 Duo 10 Šestihranná matice M16
2 Spojovác príruba DN 65 11 Šestihranná matice M12
3 Ventil KFE ½" 12 Podložka B13
4 Ploché těsněné DN 50 13 Podložka B17
5 Ploché těsněné DN 65 14 Gumové těsněné
6 Ploché těsněné DN 100 15 Přiruba DN 100
7 Šroub se šestihrannou hlavou M16 x 60 16 Uzavírací kohout DN 65
8 Šroub se šestihrannou hlavou M12 x 60 17 Zpětná klapka DN 50
9 Šroub se šestihrannou hlavou M12 x 100

Montážni privky uvedene v tabulce je třeba smontovat v souladu s Obr. 3. Upozorneni: Čarkované vyznacné uzaviraci ventily, zpětné klapy a Čerpadla nej-sou současti dodávky.

3.4 Celkové Rozměry KB2 SGB E

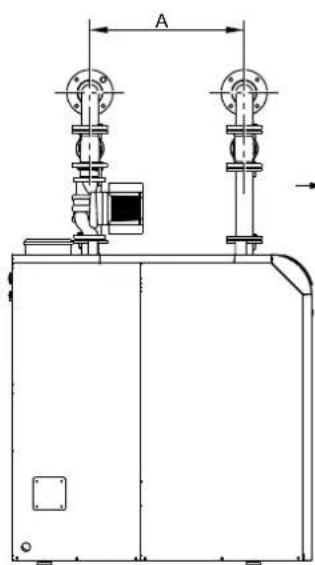

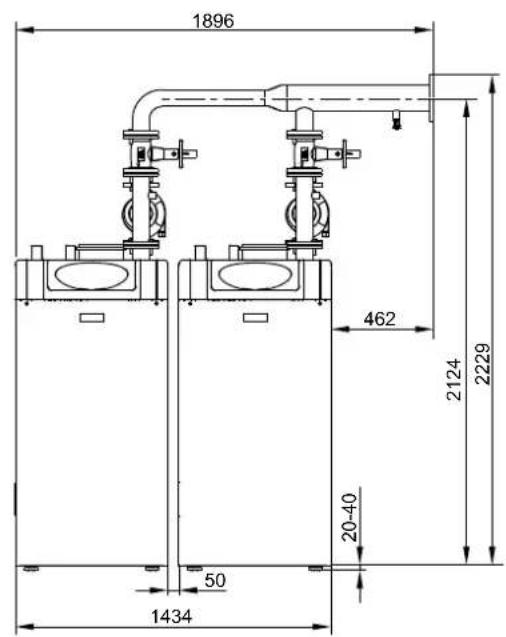

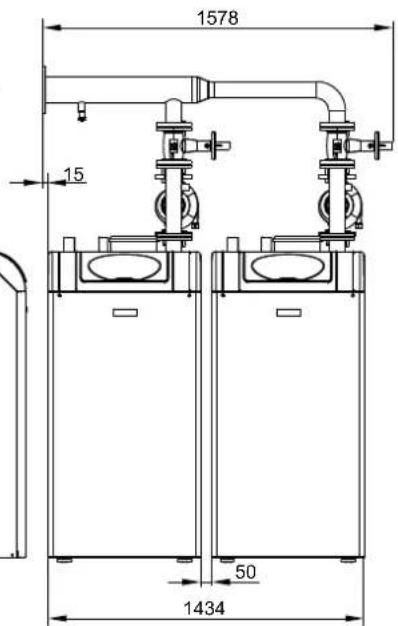

Obr. 4: Celkóve rozméry KB2 SGB E

Model SGB 260 E SGB 300 E
Rozměr A 607 700
