MANUALE UTENTE SGB 400 i Baxi

Istruzioni di montaggio

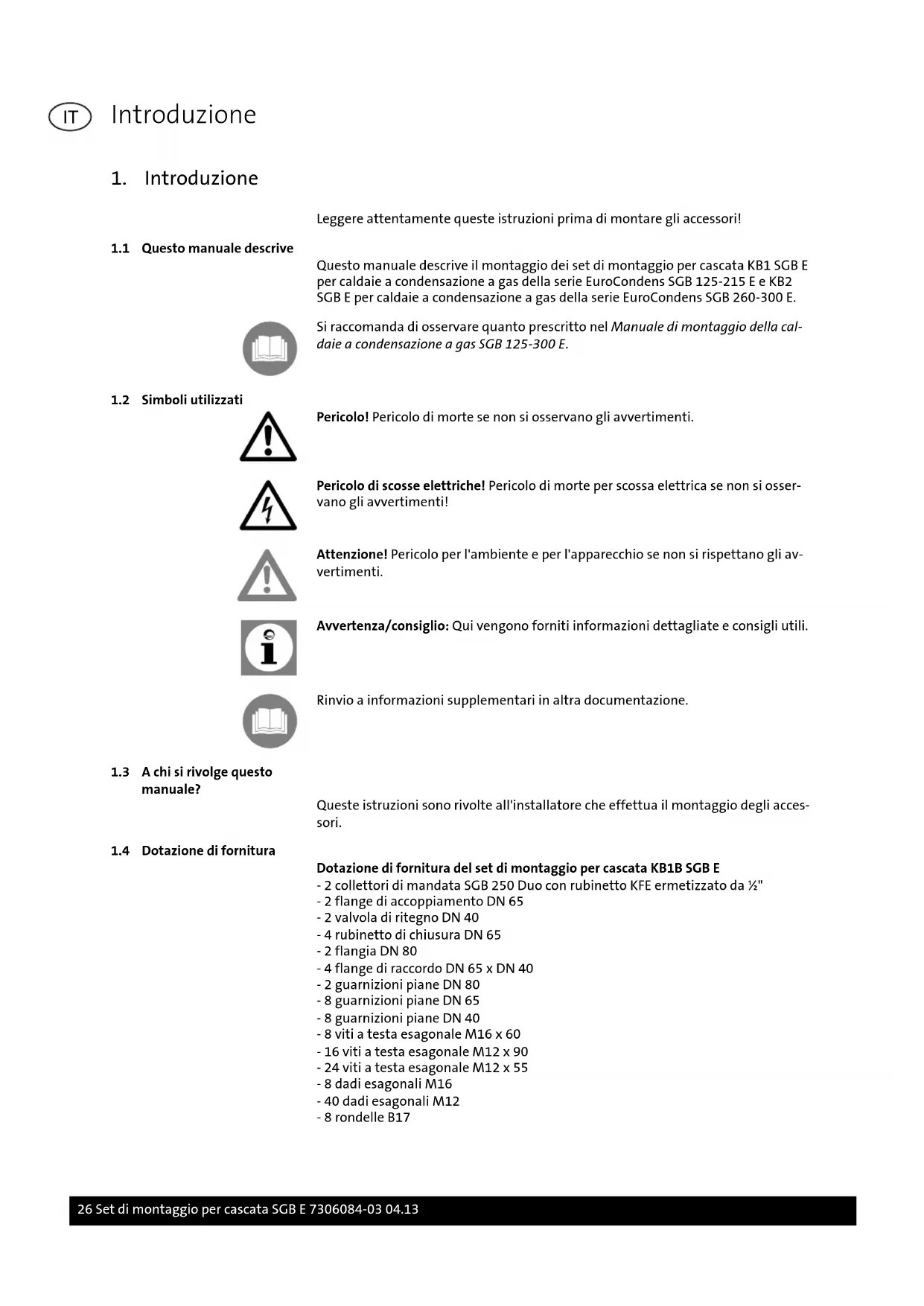

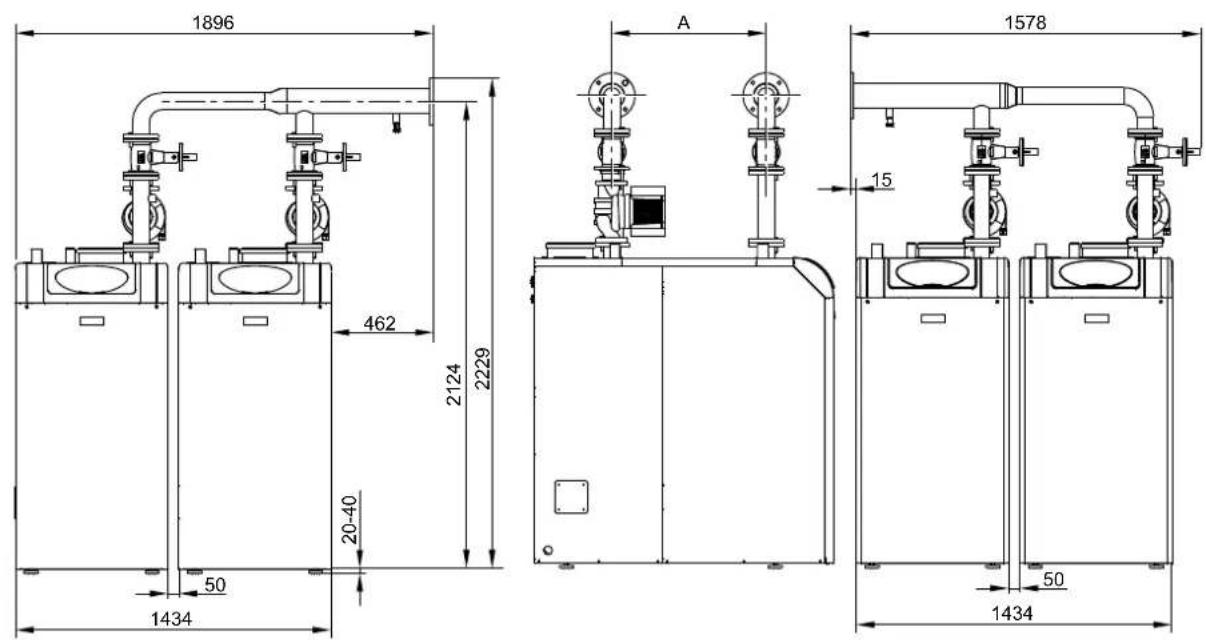

Modèle SGB 260 E SGB 300 E Cote A 607 700 Montage 7306084-03 04.13 Kit cascade SGB E 25 FR1. Introduzione Leggere attentamente queste istruzioni prima di montare gli accessori!

1.1 Questo manuale descrive

Questo manuale descrive il montaggio dei set di montaggio per cascata KB1 SGB E per caldaie a condensazione a gas della serie EuroCondens SGB 125-215 E e KB2 SGB E per caldaie a condensazione a gas della serie EuroCondens SGB 260-300 E. Si raccomanda di osservare quanto prescritto nel Manuale di montaggio della cal- daie a condensazione a gas SGB 125-300 E.

1.2 Simboli utilizzati

Pericolo! Pericolo di morte se non si osservano gli avvertimenti. Pericolo di scosse elettriche! Pericolo di morte per scossa elettrica se non si osser- vano gli avvertimenti! Attenzione! Pericolo per l'ambiente e per l'apparecchio se non si rispettano gli av- vertimenti. Avvertenza/consiglio: Qui vengono forniti informazioni dettagliate e consigli utili. Rinvio a informazioni supplementari in altra documentazione.

1.3 A chi si rivolge questo

manuale? Queste istruzioni sono rivolte all'installatore che effettua il montaggio degli acces- sori.

1.4 Dotazione di fornitura

Dotazione di fornitura del set di montaggio per cascata KB1B SGB E - 2 collettori di mandata SGB 250 Duo con rubinetto KFE ermetizzato da ½" - 2 flange di accoppiamento DN 65 - 2 valvola di ritegno DN 40 - 4 rubinetto di chiusura DN 65 - 2 flangia DN 80 - 4 flange di raccordo DN 65 x DN 40 - 2 guarnizioni piane DN 80 - 8 guarnizioni piane DN 65 - 8 guarnizioni piane DN 40 - 8 viti a testa esagonale M16 x 60 - 16 viti a testa esagonale M12 x 90 - 24 viti a testa esagonale M12 x 55 - 8 dadi esagonali M16 - 40 dadi esagonali M12 - 8 rondelle B17 Introduzione 26 Set di montaggio per cascata SGB E 7306084-03 04.13 IT- 80 rondelle B13 - 4 guarnizioni di gomma - Istruzioni di montaggio Dotazione di fornitura del set di montaggio per cascata KB2B SGB E - 2 collettori di mandata SGB 600 Duo con rubinetto KFE ermetizzato da ½" - 2 flange di accoppiamento DN 65 - 2 valvola di ritegno DN 50 - 4 rubinetto di chiusura DN 65 - 2 flange DN 100 - 2 guarnizioni piane DN 100 - 6 guarnizioni piane DN 65 - 4 guarnizioni piane DN 50 - 8 viti a testa esagonale M16 x 60 - 8 viti a testa esagonale M12 x 100 - 40 viti a testa esagonale M12 x 60 - 8 dadi esagonali M16 - 48 dadi esagonali M12 - 16 rondelle B17 - 96 rondelle B13 - 4 guarnizioni di gomma - Istruzioni di montaggio Introduzione 7306084-03 04.13 Set di montaggio per cascata SGB E 27 IT2. Sicurezza Pericolo! Osservare le seguenti norme sulla sicurezza! In caso contrario mettete in pericolo voi stessi e le altre persone.

2.1 Utilizzo appropriato

Il set di montaggio per cascata KB1 SGB E ha la funzione di riunire i collegamenti di mandata e di ritorno di due caldaie a condensazione a gas della serie EuroCondens SGB 125-215 E con uguale potenza. Il set di montaggio per cascata KB2 SGB E ha la funzione di riunire i collegamenti di mandata e di ritorno di due caldaie a condensazione a gas della serie EuroCondens SGB 260-300 E con uguale potenza.

2.2 Norme di sicurezza generali

Attenzione! Durante l'installazione degli impianti di riscaldamento sussiste il peri- colo di danni rilevanti alle persone e alle cose. Pertanto, gli accessori devono essere montati esclusivamente da ditte qualificate e la prima messa in funzione deve es- sere eseguita da personale competente delle ditte produttrici! Gli accessori utilizzati devono soddisfare le regole tecniche ed essere omologati dal produttore in abbinamento con l'apparecchio. Devono essere utilizzati solo ricambi originali. Non è consentito smontare e modificare arbitrariamente gli accessori, perché si possono mettere in pericolo gli uomini e causare danni agli accessori. In caso di mancata osservanza decadono l'omologazione e la garanzia dell'accessorio. Sicurezza 28 Set di montaggio per cascata SGB E 7306084-03 04.13 IT3. Montaggio

3.1 Montaggio del set per

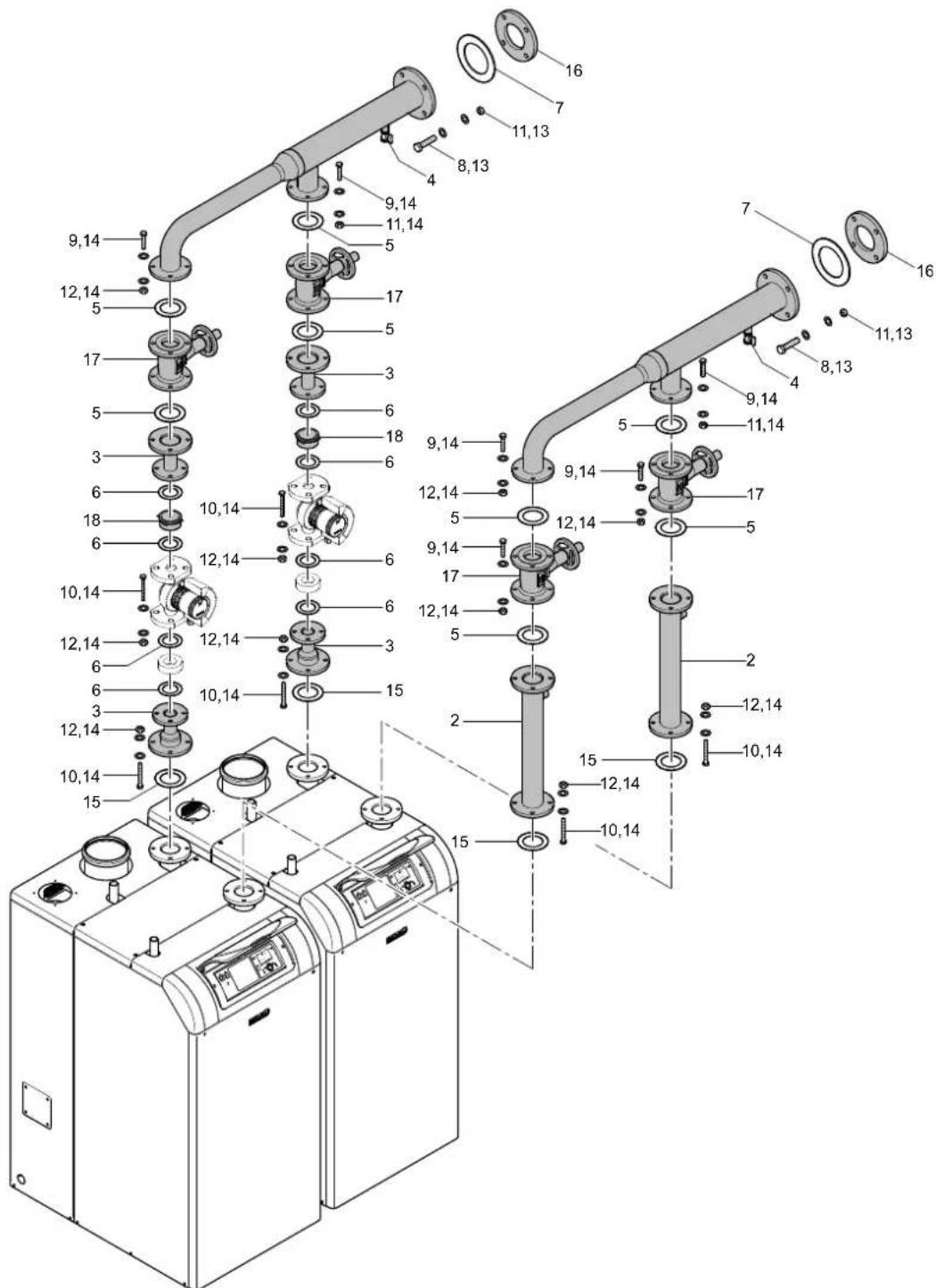

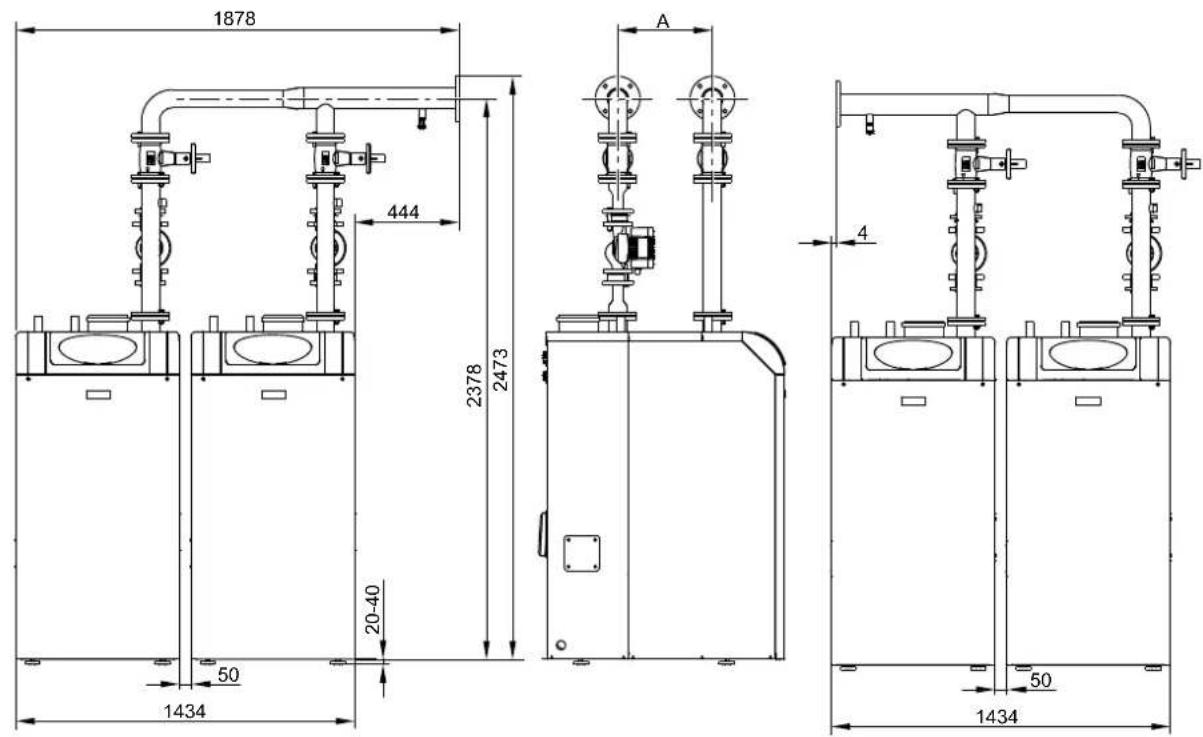

Montaggio 7306084-03 04.13 Set di montaggio per cascata SGB E 29 ITPos. Denominazione Pos. Denominazione 1 Collettori di mandata SGB 250 Duo 10 Vite a testa esagonale M12 x 90 2 Flangia di accoppiamento DN 65 11 Dadi esagonali M16 3 Flangia di raccordo DN 65 x DN40 12 Dadi esagonali M12 4 Rubinetto di scarico ½" 13 Rondella B17 5 Guarnizioni piane DN 65 14 Rondella B13 6 Guarnizioni piane DN 40 15 Guarnizioni di gomma 7 Guarnizioni piane DN 80 16 Flangia DN 80 8 Vite a testa esagonale M16 x 60 17 Rubinetto di chiusura DN 65 9 Vite a testa esagonale M12 x 55 18 Valvola di ritegno DN 40 Montare i componenti riportati nella tabella secondo Fig. 1 . Avvertenza: I rubinetti di chiusura, le valvole di non ritorno e le pompe rappresen- tati con linea tratteggiata non sono compresi nella dotazione di fornitura.

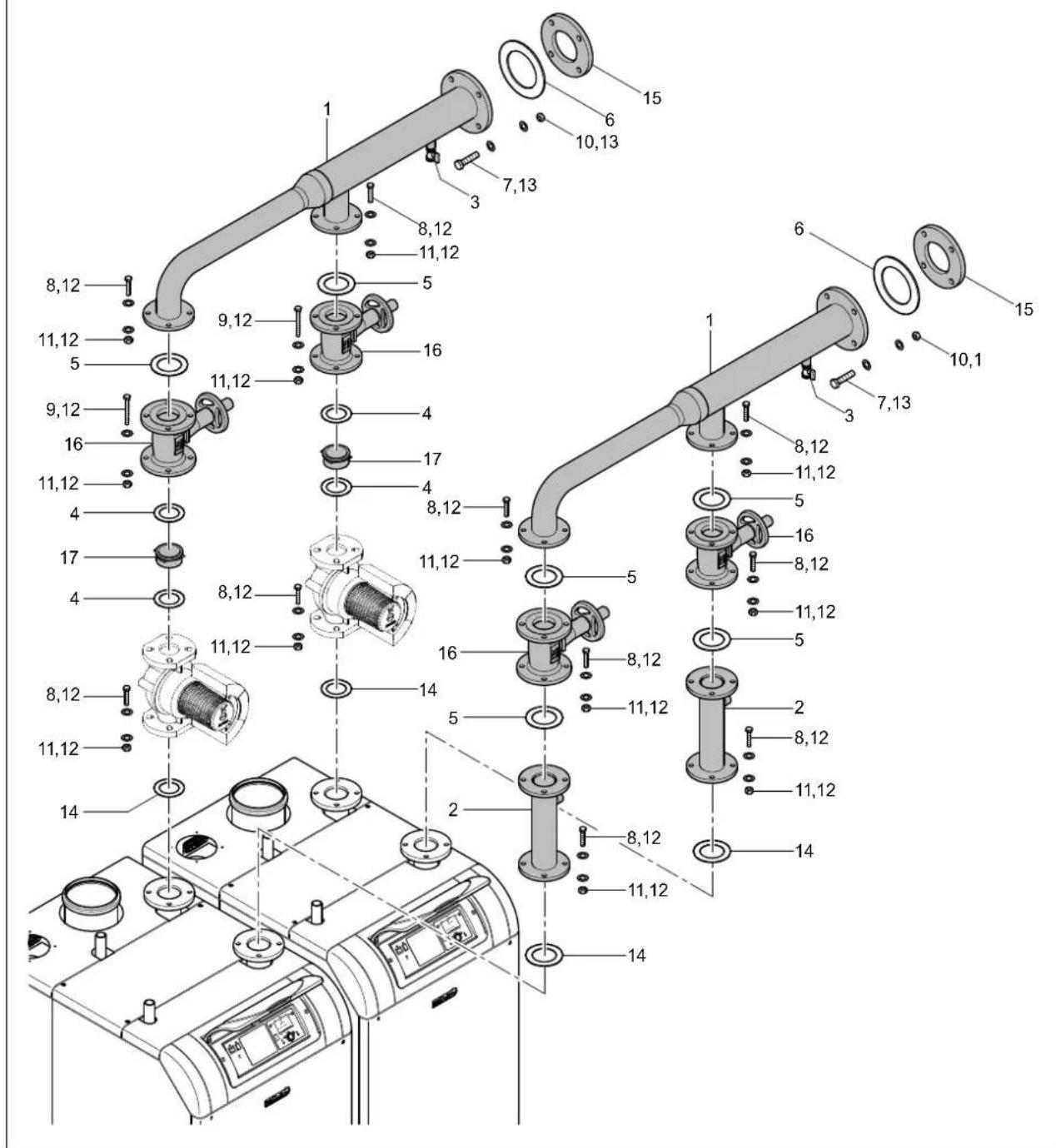

Montaggio 7306084-03 04.13 Set di montaggio per cascata SGB E 31 ITPos. Denominazione Pos. Denominazione 1 Collettori di mandata SGB 600 Duo 9 Vite a testa esagonale M12 x 100 2 Flangia di accoppiamento DN 65 10 Dadi esagonali M16 3 Rubinetto di scarico ½" 11 Dadi esagonali M12 4 Guarnizioni piane DN 50 12 Rondella B13 5 Guarnizioni piane DN 65 13 Rondella B17 6 Guarnizioni piane DN 100 14 Guarnizioni di gomma 7 Vite a testa esagonale M16 x 60 15 Flangia DN 100 8 Vite a testa esagonale M12 x 60 Montare i componenti riportati nella tabella secondo Fig. 3 . Avvertenza: I rubinetti di chiusura, le valvole di non ritorno e le pompe rappresen- tati con linea tratteggiata non sono compresi nella dotazione di fornitura.
