Montageanleitung Speicher-Ladeset Universal LS- U2 D für WGB 28/38 C/E
1.3 An wen wendet sich diese Anleitung?............................................... 6

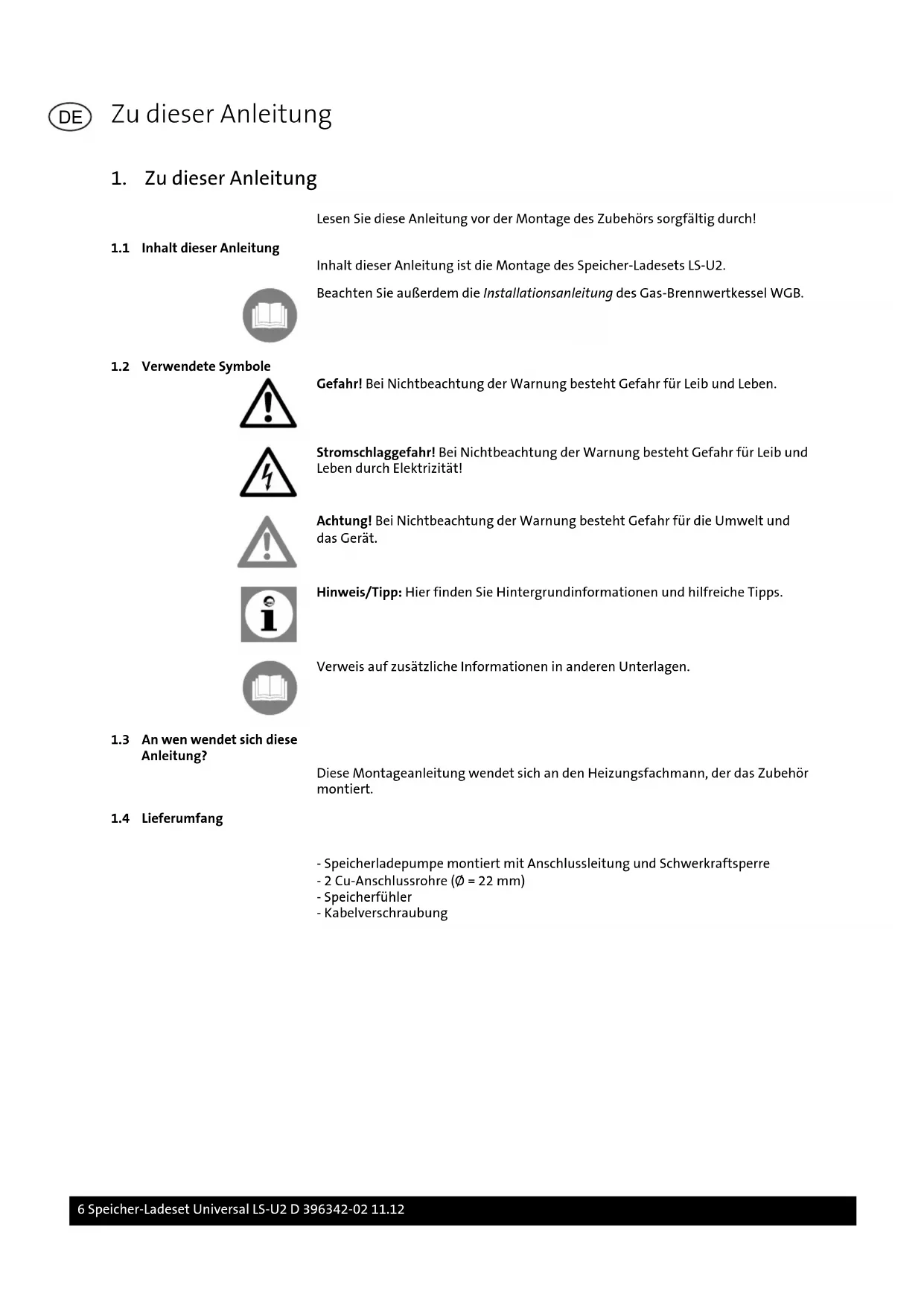

11.12 51. Zu dieser Anleitung
Lesen Sie diese Anleitung vor der Montage des Zubehörs sorgfältig durch!
1.1 Inhalt dieser Anleitung
Inhalt dieser Anleitung ist die Montage des Speicher-Ladesets LS-U2. Beachten Sie außerdem die Installationsanleitung des Gas-Brennwertkessel WGB.
1.2 Verwendete Symbole
Gefahr! Bei Nichtbeachtung der Warnung besteht Gefahr für Leib und Leben. Stromschlaggefahr! Bei Nichtbeachtung der Warnung besteht Gefahr für Leib und Leben durch Elektrizität! Achtung! Bei Nichtbeachtung der Warnung besteht Gefahr für die Umwelt und das Gerät. Hinweis/Tipp: Hier finden Sie Hintergrundinformationen und hilfreiche Tipps. Verweis auf zusätzliche Informationen in anderen Unterlagen.
1.3 An wen wendet sich diese
Anleitung? Diese Montageanleitung wendet sich an den Heizungsfachmann, der das Zubehör montiert.
- Speicherladepumpe montiert mit Anschlussleitung und Schwerkraftsperre - 2 Cu-Anschlussrohre (Ø = 22 mm) - Speicherfühler - Kabelverschraubung Zu dieser Anleitung 6 Speicher-Ladeset Universal LS-U2 D 396342-02 11.12 DE2. Sicherheit
2.1 Bestimmungsgemäße
Verwendung Das Speicher-Ladeset LS-U2 dient zur Anbindung von Warmwasserspeichern an Gas-Brennwertkessel der Serie WGB mit einer Kesselleistung von 28-38 kW.
Sicherheitshinweise Gefahr! Lebensgefahr! Bei der Installation von Heizungsanlagen besteht die Gefahr erheblicher Perso- nen-, Umwelt- und Sachschäden. Deshalb dürfen Heizungsanlagen nur durch Fachunternehmen erstellt und durch Sachkundige der Erstellerfirmen erstmalig in Betrieb genommen werden! Stromschlaggefahr! Lebensgefahr durch spannungsführende Bauteile! Alle mit der Installation verbundenen Elektroarbeiten dürfen nur von einer elektro- technisch ausgebildeten Fachkraft durchgeführt werden! Gefahr! Lebensgefahr durch unsachgemäße Verwendung der Heizungsanlage! - Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. - Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Gefahr! Lebensgefahr durch Umbauten am Gerät! Eigenmächtige Umbauten und Veränderungen am Gerät sind nicht gestattet, da sie Menschen gefährden und zu Schäden an dem Gerät führen können. Bei Nicht- beachtung erlischt die Zulassung des Gerätes. Einstellung, Wartung und Reinigung des Gerätes darf nur von einem qualifizierten Heizungsfachmann durchgeführt werden! Verwendetes Zubehör muss den Technischen Regeln entsprechen und vom Her- steller in Verbindung mit diesem Gerät zugelassen sein. Achtung! Es dürfen nur Original-Ersatzteile verwendet werden. Sicherheit 396342-02 11.12 Speicher-Ladeset Universal LS-U2 D 7 DE2.3 Konformitätserklärung Sicherheit 8 Speicher-Ladeset Universal LS-U2 D 396342-02 11.12 DE3. Montage
3.1 Montage Speicher-Ladeset
Universal LS-U2 Stromschlaggefahr! Vor der Montage des Zubehörs ist der Kessel spannungslos zu schalten! Verbrennungsgefahr! Kessel vor der Montage des Zubehörs abkühlen lassen! Abb. 1: Montage des Speicher-Ladesets Universal LS-U2
1. Kessel durch Schließen der Absperrventile vom Heizungsnetz trennen
2. Kesselwasser ablassen
3. Verkleidungs-Vorderwand entfernen
4. Regelungsklappe nach vorn herausklappen
5. Blindstopfen an der Rücklaufverzweigung entfernen ( Abb. 1 , Pos. 1)
6. Verschlussdeckel im Bodenblech entfernen (2)
7. Speicherladepumpe inkl. Schwerkraftsperre mit Dichtung an der Rücklaufver-
zweigung montieren und Anschlussstutzen mit beiliegenden Schrauben im Bo- denblech befestigen (3)
8. Kappe an der Vorlaufverzweigung entfernen (4)
9. Verrohrung zwischen Gas-Brennwertkessel und Speicher herstellen; beiliegen-
de Cu-Anschlussrohre mit ¾"-Überwurfmutter oder flachdichtende ¾"-Ver- schraubung verwenden (5) Montage 396342-02 11.12 Speicher-Ladeset Universal LS-U2 D 9 DE10. Sämtliche Verschraubungen nachziehen
11. Kessel wieder befüllen
Achtung! Nach dem Befüllen des Kessels sind sämtliche Verbindungsstellen auf Dichtigkeit zu prüfen!
12. Kessel entlüften; dazu Schwerkraftsperre öffnen (blockiert)
Schwerkraftsperre blockiert (Ventil geöffnet) Betriebsstellung Z A Z A
13. Schwerkraftsperre in Betriebsstellung bringen
14. Absperrventile öffnen
Stromschlaggefahr! Alle mit der Installation verbundenen Elektroarbeiten dürfen nur von einer elektrotechnisch ausgebildeten Fachkraft durchgeführt werden! Vor Durchführung der Installationsarbeiten ist die gesamte Anlage spannungsfrei zu schalten! Vorschriftsmäßige Erdung beachten. Die wasserführenden Rohrleitungen müssen in den Schutzleiterkreis einbezogen werden. Netzspannung: 1/N/PE AC 230 V, 50 Hz Bei der Installation sind in Deutschland die VDE- und örtlichen Bestimmungen, in allen anderen Ländern die einschlägigen Vorschriften zu beachten. Hinweise: Alle Leitungen müssen innerhalb der Kesselverkleidung in den vorgese- henen Kabelschellen verlegt und in den vorhandenen Zugentlastungen des Schalt- feldes festgesetzt werden. Leitungslängen Fühler- und Busleitungen führen keine Netzspannung, sondern Schutzkleinspan- nung. Sie dürfen nicht parallel mit Netzleitungen geführt werden (Störsignale). Andernfalls sind abgeschirmte Leitungen zu verlegen. Zulässige Leitungslängen: Cu-Leitung bis 20 m: 0,8 mm
Cu-Leitung bis 80 m: 1 mm
Cu-Leitung bis 120 m: 1,5 mm
Leitungstypen: z.B. LIYY oder LiYCY 2 x 0,8 Installation 396342-02 11.12 Speicher-Ladeset Universal LS-U2 D 11 DE4.2 Installation der Speicherpumpe im WGB; Serie C Abb. 2: Anschlussplan WGB; Serie C
1. Verkleidungs-Vorderwand entfernen
2. Regelungsklappe nach vorn herausklappen
3. Deckel der Kesselregelung entfernen

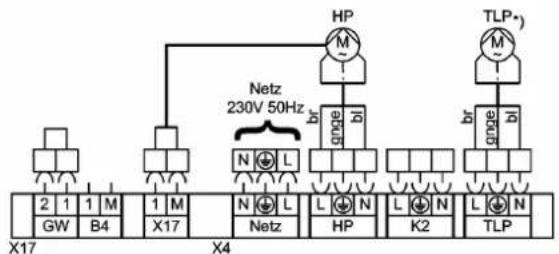

4. Anschlussleitung der Speicherladepumpe am Anschluss TLP (Klemmenleiste
X4) der Kesselregelung ISR-LMS anschließen (siehe Anschlussplan, Abb. 2 )
5. Beiliegende Kabelverschraubung im Bodenblech montieren
6. Speicherfühler durch die Kabelverschraubung führen

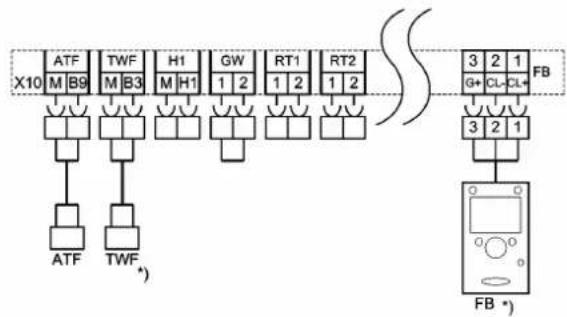

7. Anschlussleitung des Speicherfühlers am Anschluss TWF (Klemmenleiste X10)
der Kesselregelung ISR-LMU anschließen (siehe Anschlussplan, Abb. 2 ) Hinweis: Alle Leitungen müssen innerhalb der Kesselverkleidung in den vorgese- henen Kabelschellen verlegt und in den vorhandenen Zugentlastungen des Schalt- feldes festgesetzt werden. Installation 12 Speicher-Ladeset Universal LS-U2 D 396342-02 11.12 DE4.3 Installation der Speicherpumpe im WGB; Serie E Abb. 3: Anschlussplan WGB; Serie E
1. Verkleidungs-Vorderwand entfernen
2. Regelungsklappe nach vorn herausklappen
3. Deckel der Kesselregelung entfernen
4. Anschlussleitung der Speicherladepumpe am Anschluss QX3 (Klemmenleiste
X1) der Kesselregelung ISR-LMS anschließen (siehe Anschlussplan, Abb. 3 )
5. Beiliegende Kabelverschraubung im Bodenblech montieren
6. Speicherfühler durch die Kabelverschraubung durchführen
7. Anschlussleitung des Speicherfühlers am Anschluss TWF (Klemmenleiste X5)
der Kesselregelung ISR-LMS anschließen (siehe Anschlussplan, Abb. 3 ) Hinweis: Alle Leitungen müssen innerhalb der Kesselverkleidung in den vorgese- henen Kabelschellen verlegt und in den vorhandenen Zugentlastungen des Schalt- feldes festgesetzt werden. Installation 396342-02 11.12 Speicher-Ladeset Universal LS-U2 D 13 DE1. A propos des présentes instructions Veuillez lire attentivement les instructions avant le montage de accessoire!
An wen wendet sich diese Anleitung 6 Anschlussplan
Bestimmungsgemäße Verwendung 7
Elektrische Installation allgemein 11
Inhalt dieser Anleitung 6 Installation -Speicherpumpe im WGB 15-20 E 13 -Speicherpumpe im WGB 15-20 C 12
Leitungslängen 11 Lieferumfang 6
Schwerkraftsperre 10
11.12 83August Brötje GmbH · Postfach 13 54 · 26171 Rastede
Telefon 04402 80-0 · Telefx 04402 80-583 · www.broetje.de Technische Änderungen und Irrtümer vorbehalten. Maßangaben unverbindlich.
EinfachAnleitung
