BRUGSANVISNING KSF CE Baxi

DK Monteringsvejledning

Varmvandsprioritering universel LS-U2 D for WGB 28/38 C/E

1. Om denne vejledning.... 46

1.1 Denne vejlednings indhold.... 46
1.2 Anvendte symboler.... 46
1.3 Hvem henvender denne vejledning sig til?...... 46
1.4 Leveringsomfang.... 46

1. Sikkerhed.... 47

2.1 Forskriftsmæssig anvendelse.... 47
2.2 Generelle sikkerhedsanvisninger.... 47
2.3 Overensstemmelseserklæring.... 48

Spis treści

PL

1. Montering.... 49

3.1 Montering af Varmvandsprioritering universel LS-U2.... 49

1. Installation.... 51

4.1 El-installation.... 51

4.2 Installation af tankpumpen i WGB; serie C.... 52

4.3 Installation af tankpumpen i WGB; serie E.... 53

1. Om denne vejledning

Læs denne vejledning grundigt før montering af tilbehør!

1.1 Denne vejlednings indhold

Vejledningen beskriver, hvordan Varmvandsprioritering LS-U2 skal monteres.

Følg desuden anvisningerne i kondenserende gaskedler WGB installationsvejledning.

1.2 Anvendte symboler

Fare for elektrisk stød! Hvis advarslen ikke respekteres, er der fare for liv og lemmer på grund af elektricitet!

Bemærk/tip: Her kan findes baggrundsinformation og gode råd.

Henvisning til ekstra information i andre dokumenter.

1.3 Hvem henvender denne vejledning sig til?

Denne monteringsvejledning henvender sig til den VVS-installatør, der monterer tilbehøret.

1.4 Leveringsomfang

• Ladepumpe med ledning og kontraventil
• 2 Cu-tilslutningsrør (∅ = 22 mm)
• Beholderføler
• Kabelforskruninger

2. Sikkerhed

2.1 Forskriftsmæssig anvendelse

Varmvandsprioritering LS-U2 anvendes til at forbinde varmtvandsbeholdere med gasbrændværdikedler i WGB-serien med en kedelydelse på 28-38 kW.

2.2 Generelle sikkerhedsanvisninger

Fare! Livsfare!

Ved installation af varmeanlæg er der fare for betydelige beskadigelser af personer, miljø og materiel. Varmeanlæg må derfor kun installeres af et vvs-installatørfirma og tages i drift første gang af autoriseret personale fra installatørfirmaet!

Fare for elektrisk stød! Livsfare - spændingsførende komponenter!

Alt det med installationen forbundne el-arbejde må kun udføres af personer med en el-teknisk uddannelse!

Fare! Livsfare ved fagligt ukorrekt anvendelse af varmeanlægget!

• Dette apparat er ikke beregnet til at benyttes af personer (inkl.børn) med ned-satte fysiske, sensoriske eller psykiske evner eller af personer med utilstrækkelig erfaring og/eller viden, medmindre de overvåges af en person, som er ansvarlig for deres sikkerhed, eller en sådan person har givet dem anvisninger på, hvorle-des apparatet skal benyttes.
• Der skal holdes opsyn med børn for at sikre, at de ikke leger med apparatet.

Det er ikke tilladt at foretage ombygninger og ændringer af apparatet, da det kan være farligt for mennesker og beskadige apparatet. Ved manglende overholdelse heraf bortfalder kedlens godkendelse.

Indstilling, service og rengøring af apparatet må kun udføres af en faguddannet varmetekniker!

Det anvendte tilbehør skal opfylde de tekniske standarder og skal være godkendt af producenten til anvendelse sammen med dette apparat.

OBS! Der må kun anvendes originale reservedele

2.3 Overensstemmelseserklæring

BRÖTJE HEIZUNG

Fare for elektrisk stød! Før der monteres tilbehør, skal kedlen gøres spændingsfri!

Fare for forbrændinger! For der monteres tilbehør, skal kedlen køle af!

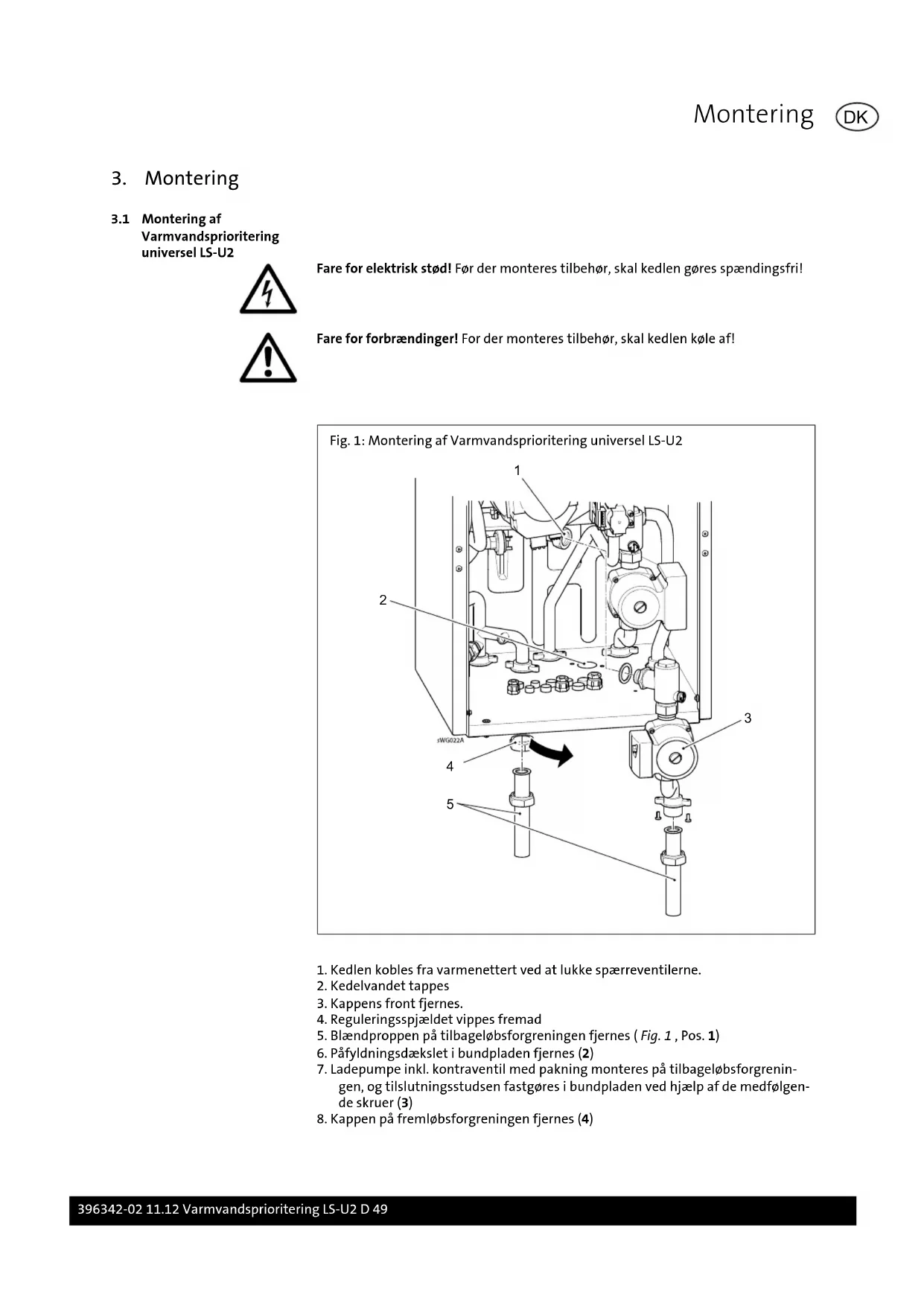

Fig. 1: Montering af Varmvandsprioritering universel LS-U2

1 2 3 4 5 sWG022A

1. Kedlen kobles fra varmenettert ved at lukke spærreventilerne.
2. Kedelvandet tappes
3. Kappens front fjernes.
4. Reguleringsspjældet vippes fremad
5. Blændproppen på tilbageløbsforgreningen fjernes (Fig. 1, Pos. 1)
6. Påfyldningsdækslet i bundpladen fjernes (2)
7. Ladepumpe inkl. kontraventil med pakning monteres på tilbageløbsforgreningen, og tilslutningsstudsen fastgøres i bundpladen ved hjælp af de medfølgen-de skruer (3)
8. Kappen på fremløbsforgreningen fjernes (4)

1. Monter rørforbindelser mellem gasbrændværdikedlen og beholderen; Anvend vedlagte Cu-tilslutningsrør med 34 " omløbermørtik eller 34 "-forskruning med planpakning.(5)

2. Samtlige forskruninger efterspændes

3. Kedlen fyldes igen

OBS! Når kedlen er fyldt, skal det kontrolleres, at samtlige tilslutningssteder er tætte!

1. Kedlen afluftes; her åbnes kontraventil (blokeret)

Tilbagestrømningssik-ring	blokeret (ventil åben)	Driftsstilling (ventil luk-ket)
	-	-

1. Sæt kontraventilen i driftsstilling
2. Spærreventilerne åbnes

4. Installation

4.1 El-installation

Fare for elektrisk stød! Alt det med installationen forbundne el-arbejde må kun udføres af personer med en el-teknisk uddannelse! Før installationsarbejderne udføres, skal hele anlægget gøres spændingsfrit!

Sørg for en forskriftsmæssig jordforbindelse.

Rørforbindelsen skal være omfattet af kredsen.

Netspænding: 1/N/PE

AC 230 V, 50 Hz

El-tilslutningen skal i Tyskland udføres iht. VDE- samt lokale bestemmelser, i alle andre lande gælder de pågældende bestemmelser.

Henvisninger: Alle ledninger skal trækkes inden for kedelkappen i de dertil indrettede kabelklemmer og fastgøres i panelets trækaflastninger.

Ledningslængder

Føler- og Busledninger fører ingen netspænding, men derimod beskyttelseslavspænding. De må ikke føres parallelt med netledninger (fejlsignaler). Gøres dette, skal der lægges afskærmede ledninger.

Tilladt ledningslængde:

Cu-ledning op til 20 m: 0,8 mm ^2

Cu-ledning op til 80 m: 1 mm²

Cu-ledning op til 120 m: 1,5 mm²

Ledningstyper: f.eks. LIYY eller LiYCY 2 x 0,8

4.2 Installation af tankpumpen i WGB; serie C

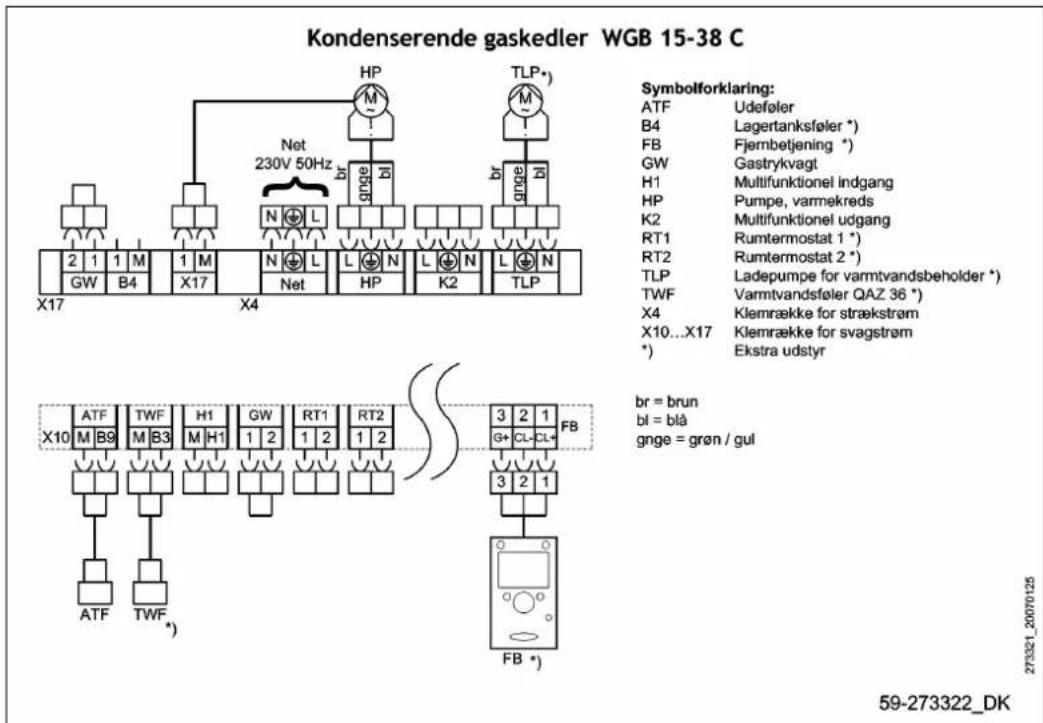

Fig. 2: Tilslutningsdiagram WGB; serie C

Kondenserende gaskedler WGB 15-38 C Symbolforklaring: ATF Udeføler B4 Lagertanksføler *) FB Fjembetjening *) GW Gastrykvagt H1 Multifunktionel indgang HP Pumpe, varmekreds K2 Multifunktionel udgang RT1 Rumtermostat 1 *) RT2 Rumtermostat 2 *) TLP Ladepumpe for varmtvandsbeholder *) TWF Varmtvandsføler QAZ 36 *) X4 Klemrække for strækstrøm X10...X17 Klemrække for svagstrøm *) Ekstra udstyr br = brun bl = blå gnge = grøn / gul 59-273322_DK

1. Kappens front fjernes.
2. Reguleringsspjældet vippes fremad
3. Kedelreguleringens dæksel fjernes
4. Ladepumpens ledning kobles på kedelregulering ISR-LMS's tilslutning TLP (klemliste X4) (se tilslutningsdiagram, Fig. 2)
5. Monter kabelforskruningen i bundpladen
6. Tankføleren føres gennem kabelforskruningen
7. Tankfølerens tilslutningsledning kobles på kedelregulering ISR-LMU's tilslutning TWF (se tilslutningsdiagram, Fig. 2)

Bemærk: Alle ledninger skal trækkes inden for kedelkappen i de dertil indrettede kabelklemmer og fastgøres i panelets trækaflastninger.

4.3 Installation af tankpumpen i WGB; serie E

Fig. 3: Tilslutningsdiagram WGB; serie E

1. Kappens front fjernes.
2. Reguleringsspjældet vippes fremad
3. Kedelreguleringen dæksel fjernes
4. Ladepumpens tilslutningsledning kobles på kedelregulering ISR-LMS' tilslutning QX3 (klemliste X1) (se tilslutningsplan, Fig. 3)
5. Monter kabelforskruningen i bundpladen
6. Tankføleren føres gennem kabelforskruningen
7. Tankfølerens tilslutningsledning kobles på kedelregulering ISR-LMS' tilslutning TWF (klemlite X5) (se tilslutnmingsplan, Fig. 3)

Bemærk: Alle ledninger skal trækkes inden for kedelkappen i de dertil indrettede kabelklemmer og fastgøres i panelets trækaflastninger.
