GEBRUIKSAANWIJZING KSF CE Baxi

Boiler Laadset universeel LS-U2 D voor WGB 28/38 C/E

1. Toelichting bij deze handleiding.... 38

1.1 Inhoud van deze handleiding.... 38
1.2 Gebruikte symbolen.... 38
1.3 Tot wie richt zich deze handleiding?...... 38
1.4 Leveringsomvang.... 38

1. Veiligheid.... 39

2.1 Conform gebruik.... 39
2.2 Algemene veiligheidsvoorschriften.... 39
2.3 Conformiteitverklaring.... 40

1. Montage.... 41

3.1 Montage Reservoir Laadset universeel LS-U2.... 41

1. Installatie.... 43

4.1 Elektrische installatie.... 43
4.2 Installatie van de boilerpomp in de WGB; Serie C.... 44
4.3 Installatie van de boilerlaadpomp in de WGB; Serie E.... 45

Indholdsfortegnelse

DK

NL Toelichting bij deze handleiding

1. Toelichting bij deze handleiding

Lees deze handleiding voor de montage van de toebehoren zorgvuldig!

1.1 Inhoud van deze handleiding

Inhoud van deze handleiding is de montage van de boiler laadsetLS-U2.

Let bovendien op de installatiehandleiding van de condenserende gaswandketel WGB.

1.2 Gebruikte symbolen

Gevaar! Wanneer de waarschuwing wordt genegeerd, bestaat er gevaar voor lijf en leven.

Gevaar voor elektrische schokken! Wanneer de waarschuwing wordt genegeerd, bestaat er gevaar voor lijf en leven door elektriciteit.

Opgelet! Bij negeren van de waarschuwing bestaat er gevaar voor het milieu en het apparaat.

Aanwijzing/tip: Hier vindt u achtergrondinformatie en handige tips.

Verwijzing naar aanvullende informatie in andere documenten.

1.3 Tot wie richt zich deze handleiding?

Deze montagehandleiding richt zich tot de verwarmingsvakman, die het toeboren gemonteerd.

1.4 Leveringsomvang

• Boilerlaadpomp gemonteerd met aansluitleiding en terugslagklep
• 2 Cu-Aansluitbuizen ( = 22 mm)
• Boilervoeler
• Kabelklem

2. Veiligheid

2.1 Conform gebruik

Boilerlaadpomp LS-U2 deze zorgt voor de verbinding van warm water boilers en gaswandketels van de serie WGB met een ketelbelasting van 28-38 kW.

2.2 Algemene veiligheidsvoorschriften

Gevaar! Levensgevaar!

Bij de installatie van verwarmingssystemen bestaat het gevaar voor ernstig persoonlijk letsel en zware schade aan het milieu en het materiaal. Daarom mogen cv-installaties alleen door verwarmingsinstallateurs geplaatst worden!!

Gevaar voor elektrische schokken! Levensgevaar door spanningsvoerende componenten!

De elektrische installatie en aansluitingen mogen slechts door een erkende elektricien uitgevoerd worden!

Gevaar! Levensgevaar door onvakkundig gebruik van het verwarmingssysteem!

- Dit apparaat is er niet voor bestemd om door personen (inclusief kinderen) met lichamelijke, sensorische of geestelijke beperkingen of met gebrek aan ervaring en/of met gebrek aan kennis gebruikt te worden, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of door deze persoon geinstrueerd worden over het gebruik van het apparaat.

- Kinderen moeten onder toezicht staan om veilig te stellen dat zij niet met het apparaat spelen.

Gevaar! Levensgevaar door modificaties aan het apparaat!

Zelfondernomen modificaties en veranderingen aan het apparaat zijn niet toegestaan, omdat deze mensen in gevaar brengen en tot schade kunnen leiden. Bij een niet-naleving vervalt de homologatie van het toestel.

Afstelling, onderhoud en reiniging van het apparaat mogen enkel door erkende installateurs uitgevoerd worden!

Gebruikte accessoires moeten voldoen aan de technische regels en door de fabrikant in verbinding met dit apparaat goedgekeurd zijn.

Opgelet! Enkel het gebruik van originele onderdelen is toegestaan.

2.3 Conformiteitverklaring

BRÖTJE HEIZUNG

Gevaar voor elektrische schokken! Voor de montage van de toebehoren moet men eerst de spanning afzetten!

Verbrandingsgevaar! Voor de montage van de toebehoren moet men eerst de ke- tel afkoelen laten!

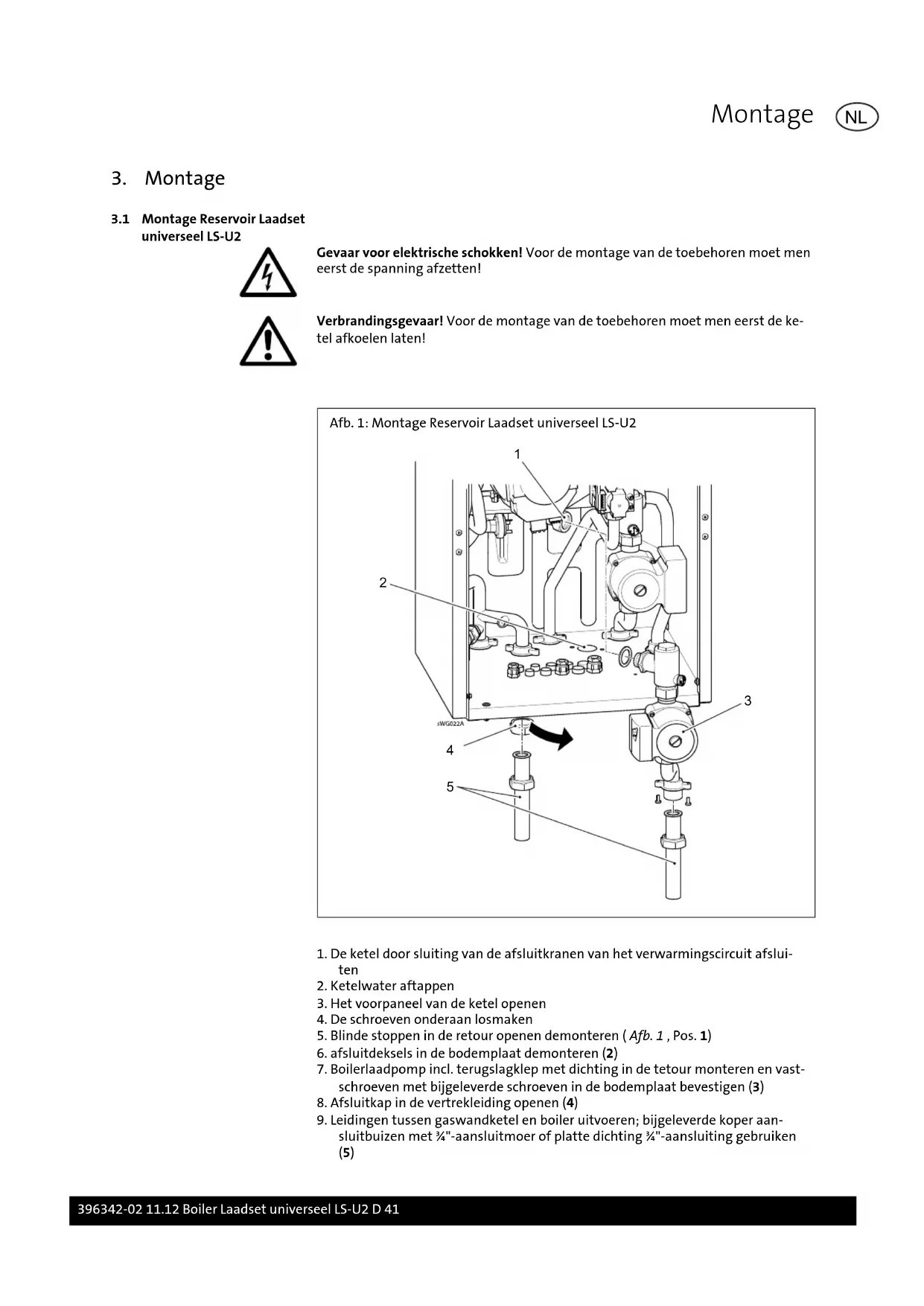

Afb. 1: Montage Reservoir Laadset universeel LS-U2

1 2 3 4 5 3WG022A

1. De ketel door sluiting van de afsluitkranen van het verwarmingscircuit afsluiten

2. Ketelwater aftappen

3. Het voorpaneel van de ketel openen

4. De schroeven onderaan losmaken

5. Blinde stoppen in de retour openen demonteren (Afb. 1, Pos. 1)

6. afsluitdeksels in de bodemplaat demonteren (2)

7. Boilerlaadpomp incl. terugslagklep met dichting in de tetour monteren en vast-schroeven met bijgeleverde schroeven in de bodemplaat bevestigen (3)

8. Afsluitkap in de vertrekleiding openen (4)

9. Leidingen tussen gaswandketel en boiler uitvoeren; bijgeleverde koper aansluitbuizen met 34 "-aansluitmoer of platte dichting 34 "-aansluiting gebruiken (5)

1. Nazicht van alle verbindingen
2. Ketel weer vullen

Opgelet! Na het vullen van de ketel moet men de verbindingen testen op dichtheid!

1. Ketel ontluchten; Hiervoor antiterugslagklep openen (geblokkeerd) Antiterugslagklep Geblokkeerd (klep open) Werkingsstand

A

A

1. Antiterugslagklep in bedrijfsstand brengen
2. Afsluitkleppen openen

4. Installatie

4.1 Elektrische installatie

Gevaar voor elektrische schokken! De elektrische installatie en aansluitingen mo- gen slechts door een erkende elektricien uitgevoerd worden! Voor installatiewer- ken uit te voeren moet het betrokken onderdeel spanningsvrij zijn!

Een aarding voorzien. De watervoerende leidingen moeten aan de aarding worden bevestigd. Netspanning: 1/N/PE AC 230 V, 50 Hz

Bij de installatie moeten de plaatselijke reglementering nageleefd worden.

Instructies: Alle kabels moeten in de ketelomkasting in de voorgeschreven kabelhulsen en klemmen bevestigd worden.

Lengte van de kabels

De bus- en voelerkabels zijn laagspanningsgeleiders. Ze mogen niet, wegens eventuele perturbatiesignalen parallel met de netspanninggeleiders geplaatst worden. In het tegenovergestelde geval moet men beschermde kabels gebruiken.

Toegelaten lengte:

Koperen geleider tot 20m: 0,8 mm ^2

Koperen geleider tot 80m: 1 mm²

Koperen geleider tot 120m: 1,5 mm ^2

Type kabels: bv. LIYY of LiYCY 2 x 0,8

4.2 Installatie van de boilerpomp in de WGB; Serie C

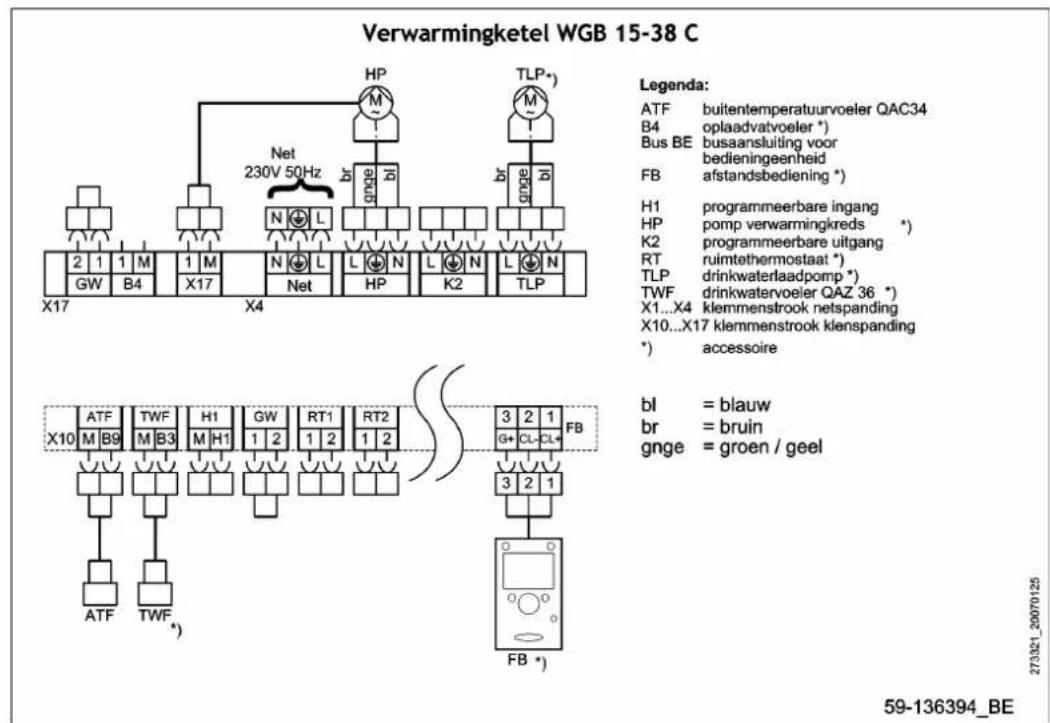

Afb. 2: Aansluitschema WGB; Serie C

Verwarmingketel WGB 15-38 C Legenda: ATF buitentemperatuurvoeler QAC34 B4 oplaadvatvoeler *) Bus BE busaansluiting voor bedieningenheid FB afstandsbediening *) H1 programmeerbare ingang HP pomp verwarmingkreds *) K2 programmeerbare uitgang RT ruimtethermostaat *) TLP drinkwaterlaadpomp *) TWF drinkwatervoeler QAZ 36 *) X1...X4 klemmenstrook netspanding X10...X17 klemmenstrook klenspanding * ) accessoire bl = blauw br = bruin gnge = groen / geel 59-136394_BE

1. Voorpaneel voorwand openen
2. Regelingsbord naar voor uitklappen
3. Het deksel van de ketelregeling openen
4. Aansluitkabel van de boilerlaadpomp op de aansluiting TLP (Klemmenbord X4) van de ketelregeling ISR-LMS aansluiten (zie aansluitplan, Afb. 2)
5. Bijgeleverde kabelvastschroeving in de bodemplaat monteren
6. Boilervoeler door de kabelvastschroeving doorvoeren
7. Aansluitkabel van de boilervoeler op de aansluiting TWF (klemmenbord X10) van de ketelregeling ISR-LMU aansluiten (zie aansluitplan, Afb. 2)

Opmerking: Alle kabels moeten in de ketelomkasting in de voorgeschreven kabelhulzen en klemmen worden vastgezet.

4.3 Installatie van de boilerlaadpomp in de WGB; Serie E

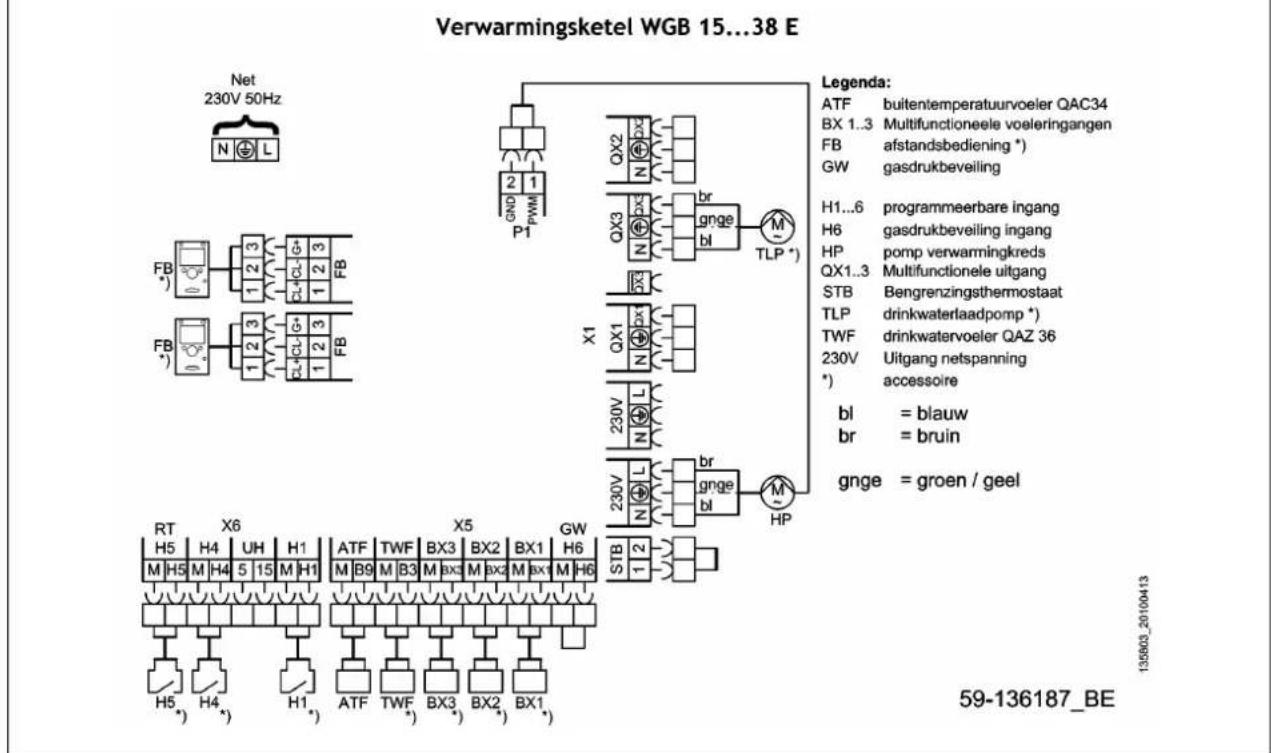

Afb. 3: Aansluitschema WGB; Serie E

1. Voorpaneel openen
2. Regelingsbord vooraan open klappen
3. Het deksel van de ketelregeling openen
4. Aansluitkabel van de boilerlaadpomp aan de aansluiting QX3 (klemmenbord X1) van de ketelregeling ISR-LMS aansluiten (zie aansluitplan, Afb. 3 )
5. Bijgeleverde kabelvastschroeving in de bodemplaat monteren
6. Boilervoeler door de kabeldoorgang doorvoere
7. Aansluitkabel van de boilervoeler aan de aansluiting TWF (klemmenbord X5) van de ketelregeling ISR-LMS aansluiten (zie aansluitplan, Afb. 3 )

Opmerking: Alle kabels moeten in de ketelomkasting in de voorgeschreven kabelhulsen en klemmen geplaatst worden
