INSTRUKCJA OBSŁUGI KSF CE Baxi

PL Instrukcja montażu

Uniwersalny zestaw ładujący LS-U2 D dla WGB 28/38 C/E

1. Uwagi dotyczące niniejszej instrukcji montażu.... 54

1.1 Treścia niniejszej instrukcji montażu.... 54
1.2 Zastosowane symbole.... 54
1.3 Dla kogo przeznaczona jest niniejsza instrukcja montażu?...... 54
1.4 Zakres dostawy.... 54

1. Bezpieczeństwo.... 55

2.1 Zastosowanie zgodnie z przeznaczeniem.... 55
2.2 Ogólne wskazówki dotyczące bezpieczeństwa.... 55
2.3 Deklaracja zgodności.... 56

1. Montaż.... 57

3.1 Montaż uniwersalnego zestawu ładującego LS-U2.... 57

1. Instalacja.... 59

4.1 Instalacja elektryczna.... 59
4.2 Montaż pompy podgrzewacza c.w.u. w kotle WGB; seria C...... 60
4.3 Montaż pompy podgrzewacza c.w.u. w kotle WGB; seria E...... 61

Tartalom

HU

PL Uwagi dotyczące niniejszej instrukcji montażu

1. Uwagi dotyczące niniejszej instrukcji montażu

Przed rozpoczęciem montażu elementów wyposażenia dodatkowego proszę starannie zapoznać się z niniejszą instrukcją!

1.1 Treścią niniejszej instrukcji montażu

Treścią niniejszej instrukcji montażu jest sposób montażu uniwersalnego zestawu ładującego LS-U2.

Ponadto należy stosować się do zaleceń instrukcji montażu gazowego kotła kondensacyjnego WGB.

1.2 Zastosowane symbole

Niebezpieczeństwo! W przypadku niezastosowania się do tego ostrzeżenia istnieje zagrożenie dla zdrowia i życia.

Niebezpieczeństwo porażenia prądem! W przypadku braku zachowania odpowiedniej ostrożności istnieje niebezpieczeństwo uszkodzenia ciała i zagrożenie dla życia!

Uwaga! W przypadku niezastosowania się do tego ostrzeżenia istnieje niebezpieczeństwo dla środowiska i uszkodzenia urządzenia.

Wskazówka: dodatkowe informacje i przydatne wskazówki.

Odesłanie do dodatkowych informacji zawartych w innych dokumentach.

1.3 Dla kogo przeznaczona jest niniejsza instrukcja montażu?

Niniejsza instrukcja montażu jest przeznaczona dla wykonawcy instalacji ogrzewania montującego elementy wyposażenia dodatkowego.

1.4 Zakres dostawy

• Pompa ładująca z przewodem przyłączeniowym i zaworem stopowym
• 2 rury przyłączeniowe miedziane ( = 22 mm)
• Czujnik podgrzewacza
• Dławik przewodu

2. Bezpieczeństwo

2.1 Zastosowanie zgodnie z przeznaczeniem

Zestaw ładujący LS-U2 służy do podłączania podgrzewaczy c.w.u. do gazowych kotłów kondensacyjnych serii WGB o mocy 28-38 kW.

2.2 Ogólne wskazówki dotyczące bezpieczeństwa

Niebezpieczeństwo! Zagrożenie utratą życia!

Podczas wykonywania instalacji grzewczych istnieje niebezpieczeństwo spowodowania poważnego zagrożenia dla zdrowia, środowiska oraz poważnych szkód materialnych! Z tego względu instalacje grzewcze mogą być wykonywane wyłącznie przez specjalistyczne firmy, a ich pierwsze uruchomienie mogą przeprowadzać serwisanci posiadający odpowiednie kwalifikacje!

Niebezpieczeństwo porażenia prądem! Zagrożenie utratą życia przez elementy kotła będące pod napięciem!

Wszelkie prace elektryczne związane z instalacją może wykonywać wyłącznie monter instalacji elektrotechnicznych!

Niebezpieczeństwo! Zagrożenie utratą życia z powodu niewłaściwego wykorzystania instalacji ogrzewania!

- Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych lub też nie posiadających doświadczenia i/lub wiedzy, chyba że będą one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub zostaną przez nią poinstruowane o sposobie obsługi urządzenia.

- Dzieci nie wolno pozostawiać bez nadzoru, aby mieć pewność, że nie bawią się urządzeniem.

Niebezpieczeństwo! Zagrożenie utratą życia wskutek dokonania zmian konstrukcyjnych urządzenia!

Samodzielna przebudowa i dokonywanie zmian w kotle są niedozwolone, ponieważ stanowią zagrożenie dla ludzi i mogą prowadzić do uszkodzenia urządzenia. Niezastosowanie się do tego wymagania powoduje utratę dopuszczenia urządzenia do stosowania!

Regulację, konserwację i czyszczenie kotłów grzewczych może przeprowadzać wyłącznie serwisant posiadający odpowiednie kwalifikacje!

Zastosowane wyposażenie dodatkowe musi spełniać wymagania przepisów technicznych i musi być zatwierdzone przez producenta do stosowania wraz z danym kotłem.

Uwaga! Stosować wyłącznie oryginalne części zamienne.

2.3 Deklaracja zgodności

BRÖTJE HEIZUNG

3.1 Montaż uniwersalnego zestawu ładującego LS-U2

Niebezpieczeństwo porażenia prądem! Przed zamontowaniem elementów wyposażenia dodatkowego od kotła odłączyć napięcie!

Niebezpieczeństwo poparzenia! Przed zamontowaniem elementów wyposażenia dodatkowego kocioł pozostawić do wychłodzenia!

Rys. 1: Montaż uniwersalnego zestawu ładującego LS-U2

1 2 3 4 5 3WG022A

1. Odłączyć kocioł od instalacji c.o. zamykając zawory odcinające.
2. Spuścić wodę z kotła
3. Zdjąć przednią ściankę obudowy
4. Obudowę zespołu regulacyjnego wychylić do przodu
5. Z przewodu powrotu wymontować korek zaślepiający ( Rys. 1 , poz. 1)
6. Wymontować zaślepki z dolnej obudowy (2)
7. W przewodzie powrotu zamontować pompę ładującą podgrzewacz c.w.u. wraz z zaworem stopowym i uszczelką i za pomocą dostarczonych śrub zamocować w dolnej obudowie króciec przyłączeniowy (3)
8. Zdjąć kapturek ochronny z przewodu zasilania (4)
9. Wykonać orurowanie pomiędzy kotłem kondensacyjnym i podgrzewaczem c.w.u.; zastosować dostarczone miedziane przewody przyłączeniowe ze złączką nakrętną ¾" lub śrubunkiem ¾" z płaską uszczelką.(5)

1. Dociągnąć wszystkie połączenia skręcane
2. Ponownie napełnić kocioł.

Uwaga! Po napełnieniu kotła sprawdzić szczelność wszystkich połączeń!

1. Odpowietrzyć kocioł; w tym celu otworzyć zawór stopowy (zablokowany)

Zawór zwrotny stopowy	tryb zablokowany (zawór otwarty)	Położenie robocze

1. Zawór zwrotny stopowy ponownie ustawić w położeniu roboczym
2. Otworzyć zawory odcinające

4. Instalacja

4.1 Instalacja elektryczna

Niebezpieczeństwo porażenia prądem! Wszelkie prace elektryczne związane z instalacją może wykonywać wyłącznie monter instalacji elektrotechnicznych! Przed rozpoczęciem prac instalacyjnych odłączyć napięcie od całej instalacji! Uziemienie zgodne z przepisami.

Przewody rurowe wodne muszą być podłączone do instalacji przeciwporażenio-wej.

Napięcie sieciowe: 1/N/PE

AC 230 V, 50 Hz

W trakcie wykonywania instalacji należy przestrzegać obowiązujących norm oraz przepisów

Wskazówki: Wszystkie przewody poprowadzić wewnątrz obudowy kotła mocując je za pomocą przeznaczonych do tego obejm i zamocować w dławikach w panelu sterowania pracą kotła.

Długość przewodów

Przewody czujnikowe i magistrali komunikacyjnej są przewodami niskiego napięcia. Nie wolno ich układać równolegle do przewodów sieciowych (sygnały zakłócające). W przeciwnym razie należy zastosować przewody ekranowane.

Dopuszczalne długości przewodów:

Przewód miedziany o długości do 20m: 0,8 mm²

Przewód miedziany o długości do 80m: 1 mm ^2

Przewód miedziany o długości do 120m: 1,5 mm²

Rodzaje przewodów: np. LIYY lub LiYCY 2 x 0,8

4.2 Montaż pompy podgrzewacza c.w.u. w kotle WGB; seria C

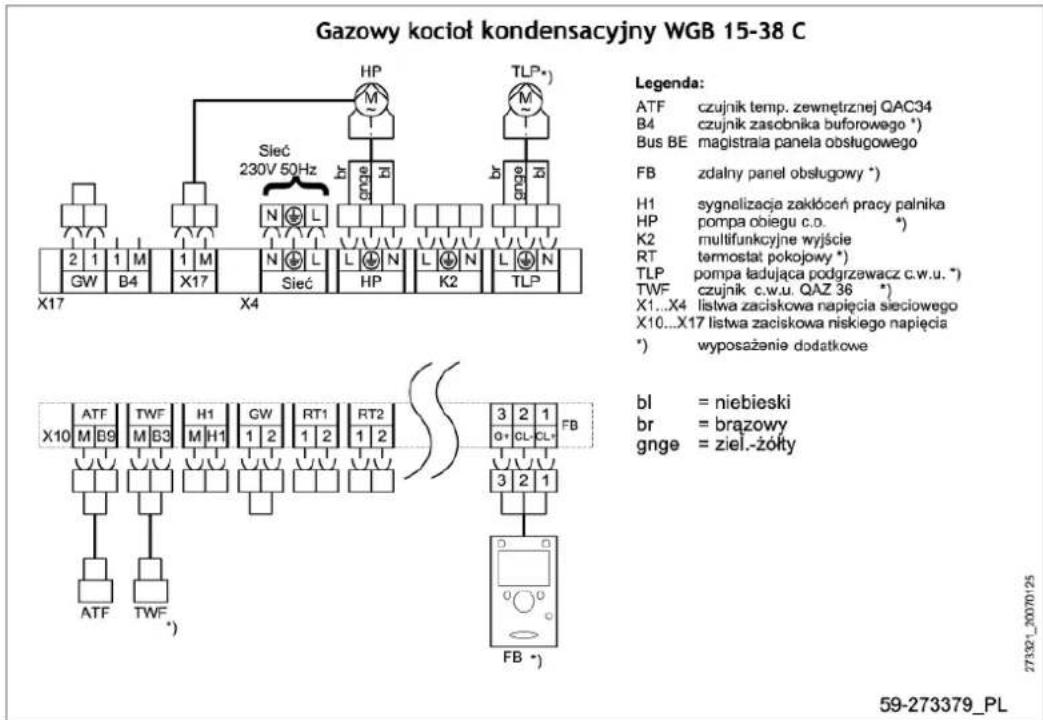

Rys. 2: Schemat potączeń elektrycznych WGB; seria C

Gazowy kociot kondensacyjny WGB 15-38 C Legenda: ATF czujnik temp. zewnętrznej QAC34 B4 czujnik zasobnika buforowego *) Bus BE magistrała panela obstługowego FB zdalny panel obstługowy *) H1 sygnelizacja zakłóceń pracy palnika HP pompa obiegu c.o. *) K2 multifunkcyjne wyjście RT termostat pokojowy *) TLP pompa ładująca podgrzewacz c.w.u. *) TWF czujnik c.w.u. QAZ 36 *) X1...X4 listwa zaciskowa napięcia sieciowego X10...X17 listwa zaciskowa niskiego napięcia *) wyposażenie dodatkowe bl = niebieski br = brązowy gnge = ziel.-żółty 59-273379_PL

1. Zdjąć przednią ściankę obudowy
2. Obudowę zespołu regulacyjnego wychylić do przodu
3. Zdjąć pokrywę regulatora kotła
4. Przewód przyłączeniowy pompy ładującej podgrzewacz c.w.u. podłączyć do przyłącza TLP (listwa zaciskowa X4) w module ISR-LMS przeznaczonym do regulacji kotła (zob. schemat połączeń elektrycznych, Rys. 2)
5. Dostarczony zacisk kablowy zamontować w dolnej obudowie kotła.
6. Czujnik temperatury wody w podgrzewaczu c.wu. przeprowadzić przez zacisk kablowy
7. Przewód przyłączeniowy czujnika temperatury w podgrzewaczu c.w.u. podłączyć do przyłącza TWF (listwa zaciskowa X10) w module ISR-LMU przeznaczonym do regulacji kotła (zob. schemat połączeń elektrycznych, Rys. 2)

Wskazówka: Wszystkie przewody poprowadzić wewnątrz obudowy kotła mocując je za pomocą przeznaczonych do tego obejm i zamocować w dławikach w panelu sterowania pracą kotła.

4.3 Montaż pompy podgrzewacza c.w.u. w kotle WGB; seria E

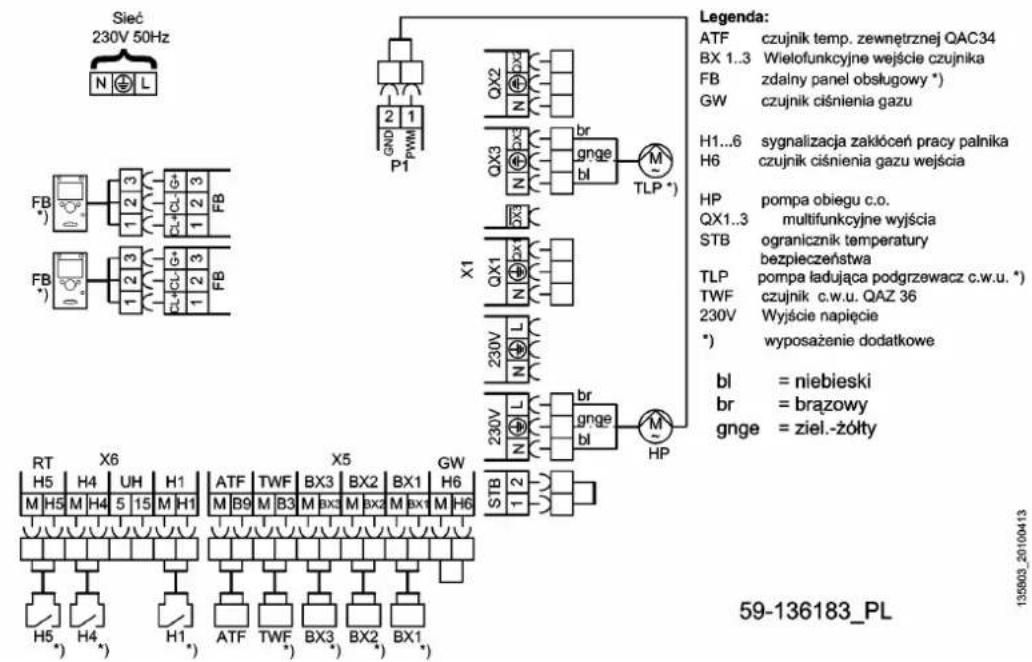

Rys. 3: Schemat połączeń elektrycznych WGB; seria E
Gazowy kocioł kondensacyjny WGB 15..38 E

Siec 230V 50Hz Legenda: ATF czujnik temp. zewnętrznej QAC34 BX 1..3 Wielofunkcyjne wejście czujnika FB zdalny panel obsługowy * GW czujnik ciśnienia gazu H1..6 sygnalizacja zakłóceń pracy palnika H6 czujnik ciśnienia gazu wejścia HP pompa obiegu c.o. QX1..3 multifunkcyjne wyjścia STB ogranicznik temperatury bezpieczeństwa bezpieczeństwa TLP pompa ładująca podgrzewacz c.w.u.* TWF czujnik c.w.u. QAZ 36 230V Wyjście napięcie *) wyposażenie dodatkowe bl = niebieski br = brązowy gnge = ziel.-żółty 59-136183_PL RT X6 X5 GW H5 H4 UH H1 ATF TWF BX3 BX2 BX1 H6 M H5 M H4 5 15 M H1 M B9 M B3 M bx3 M bx2 M bx1 M H6 H5 H4 H1 ATF TWF BX3 BX2 BX1 *) STB 1 2 1 2 P1 GND PWM QX2 N br gnge bl M TLP * X1 QX1 N br gnge bl M HP ATF TWF BX3 BX2 BX1 H6 M B9 M B3 M bx3 M bx2 M bx1 M H6

1. Zdjąć przednią ściankę obudowy
2. Obudowę zespołu regulacyjnego wychylić do przodu
3. Zdjąć pokrywę regulatora kotła.
4. Przewód przyłączeniowy pompy ładującej podgrzewcz c.w.u. podłączyć do przyłącza QX3 (listwa zaciskowa X1) modułu ISR-LMS przeznaczonego do regulacji kotła (zob. schemat połączeń elektrycznych, Rys. 3)
5. Dostarczony zacisk kablowy zamontować w dolnej obudowie kotła.
6. Czujnik temperatury wody w podgrzewaczu c.w.u. przeprowadzić przez zacisk kablowy
7. Przewód przyłączeniowy czujnika temperatury wody w podgrzewaczu c.w.u. podłączyć do przyłącza TWF (listwa zaciskowa X5) modułu ISR-LMS przeznaczonego do regulacji kotła (zob. schemat połączeń elektrycznych, Rys. 3)

Wskazówka: wszystkie przewody poprowadzić wewnątrz obudowy kotła mocując je za pomocą przeznaczonych do tego obejm i zamocować w dławikach w panelu sterowania pracą kotła.

Dla kogo przeznaczona jest niniejsza instrukcja obsługi

54

Długość przewodów 59

|

Instalacja elektryczna - informacje ogólne 59

Instalacja

-Pompa ładująca podgrzewacz c.w.u. w kotle WGB

15-20 E 61

-Pompa podgrzewacza c.w.u. w kotle WGB 15-20 C 60

M

Montaż 57

S

Schemat połączeń elektrycznych

-WGB 15-20 E 61

-WGB C 60

T

Treścia niniejszej instrukcji montażu 54

Z

Zakres dostawy 54

Zastosowane symbole 54

Zastosowanie zgodnie z przeznaczeniem 55

Zawór zwrotny stopowy 58
