INSTRUKCJA OBSŁUGI SGB 610 i Baxi
PL Instrukcja montażu
KB1B SGB E KB2B SGB E
CZ Návod k montáži
KB1B SGB E KB2B SGB E
Inhaltsverzeichnis
DE
- Uwagi dotyczące niniejszej instrukcji montażu.... 47
1.1 Treść niniejszej instrukcji montażu.... 47
1.2 Zastosowane symbole.... 47
1.3 Dla kogo przeznaczona jest niniejsza instrukcja montażu?...... 47
1.4 Zakres dostawy.... 47
- Bezpieczeństwo.... 49
2.1 Zastosowanie zgodnie z przeznaczeniem.... 49
2.2 Ogólne wskazówki dotyczące bezpieczeństwa.... 49
Obsah
CZ
3. Montaż.... 50
3.1 Montaż zestawu kaskadowego KB1B SGB E (SGB 125-215 E).... 50
3.2 Całkowity wymiar zestawu KB1 SGB E.... 51
3.3 Montaż zestawu kaskadowego KB2 SGB E (SGB 260-300 E)....52
3.4 Całkowity wymiar zestawu kaskadowego KB2 SGB E.... 53

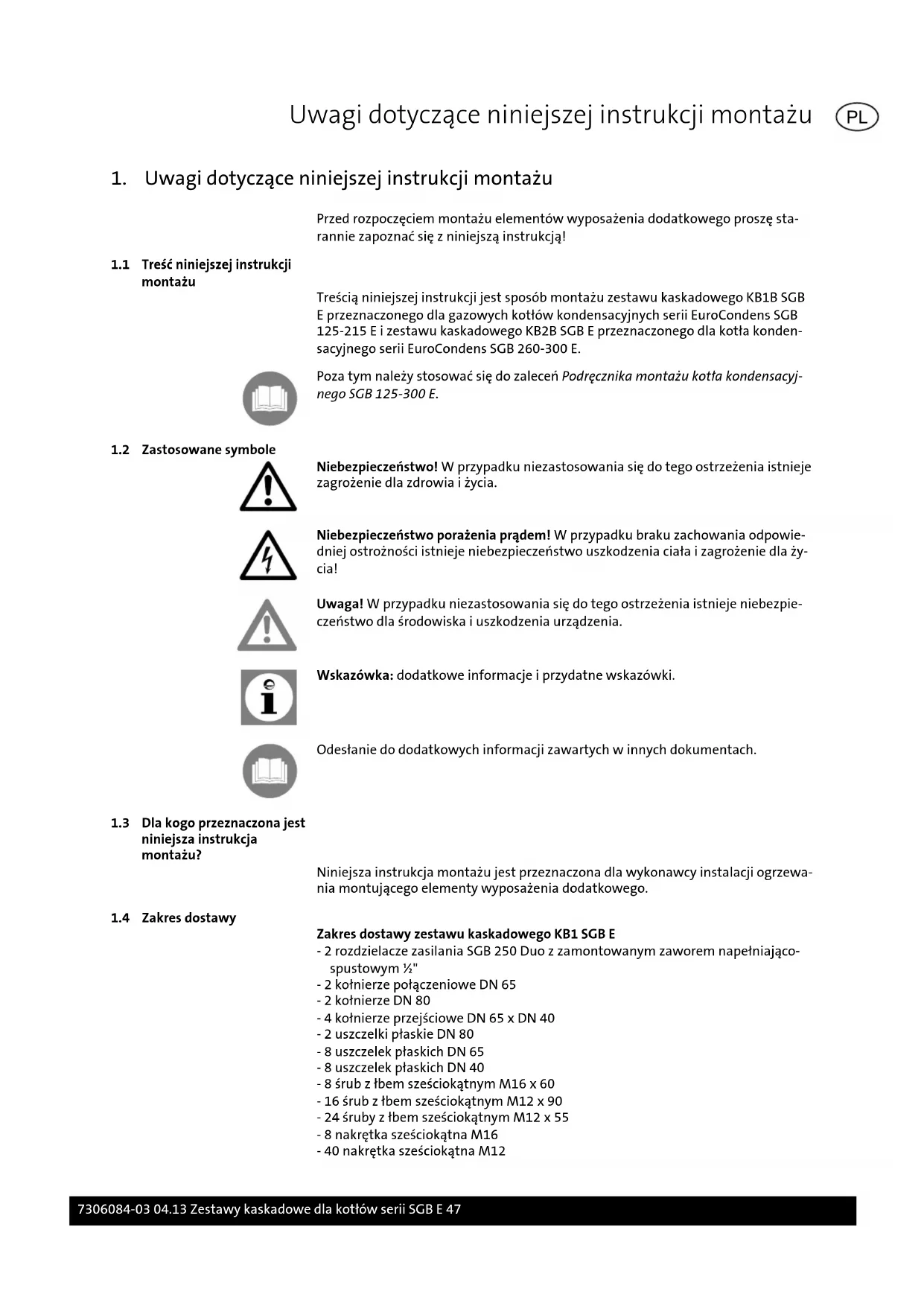

1. Uwagi dotyczące niniejszej instrukcji montażu
Przed rozpoczęciem montażu elementów wyposażenia dodatkowego proszę starannie zapoznać się z niniejszą instrukcją!
1.1 Treść niniejszej instrukcji montażu
Treścią niniejszej instrukcji jest sposób montażu zestawu kaskadowego KB1B SGB E przeznaczonego dla gazowych kotłów kondensacyjnych serii EuroCondens SGB 125-215 E i zestawu kaskadowego KB2B SGB E przeznaczonego dla kotła kondensacyjnego serii EuroCondens SGB 260-300 E.
Poza tym należy stosować się do zaleceń Podręcznika montażu kotła kondensacyjnego SGB 125-300 E.
1.2 Zastosowane symbole
Niebezpieczeństwo! W przypadku niezastosowania się do tego ostrzeżenia istnieje zagrożenie dla zdrowia i życia.
Niebezpieczeństwo porażenia prądem! W przypadku braku zachowania odpowiedniej ostrożności istnieje niebezpieczeństwo uszkodzenia ciała i zagrożenie dla życia!
Uwaga! W przypadku niezastosowania się do tego ostrzeżenia istnieje niebezpieczeństwo dla środowiska i uszkodzenia urządzenia.
Wskazówka: dodatkowe informacje i przydatne wskazówki.
Odesłanie do dodatkowych informacji zawartych w innych dokumentach.
1.3 Dla kogo przeznaczona jest niniejsza instrukcja montażu?
Niniejsza instrukcja montażu jest przeznaczona dla wykonawcy instalacji ogrzewania montującego elementy wyposażenia dodatkowego.
1.4 Zakres dostawy
Zakres dostawy zestawu kaskadowego KB1 SGB E
- 2 rozdzielacze zasilania SGB 250 Duo z zamontowanym zaworem napełniającospustowym ½"
- 2 kołnierze połączeniowe DN 65
- 2 kołnierze DN 80
- 4 kołnierze przejściowe DN 65 x DN 40
- 2 uszczelki płaskie DN 80
- 8 uszczelek płaskich DN 65
- 8 uszczelek płaskich DN 40
- 8 śrub z łbem sześciokątnym M16 x 60
- 16 śrub z łbem sześciokątnym M12 x 90
- 24 śruby z łbem sześciokątnym M12 x 55
- 8 nakrętka sześciokątna M16
- 40 nakrętka sześciokątna M12
PL Uwagi dotyczące niniejszej instrukcji montażu
- 8 podktadek B17
- 80 podktadek B13
- 4 uszczelki gumowe
- instrukcja montażu
Zakres dostawy zestawu kaskadowego KB2 SGB E
- 2 rozdzielacze zasilania SGB 600 Duo z zamontowanym zaworem napełniającospustowym ½"
- 2 kołnierze połączeniowe DN 65
- 2 kołnierze DN 100
- 2 uszczelki płaskie DN 100
- 6 uszczelek płaskich DN 65
- 4 uszczelki płaskie DN 50
- 8 śrub z łbem sześciokątnym M16 x 60
- 8 śrub z łbem sześciokątnym M12 x 100
- 40 śrub z łbem sześciokątnym M12 x 60
- 8 nakrętek sześciokątnych M16
- 48 nakrętek sześciokątnych M12
- 16 podktadek B17
- 96 podktadek B13
- 4 uszczelki gumowe
- instrukcja montażu
2. Bezpieczeństwo
Niebezpieczeństwo! Należy stosować się do poniższych wskazówek dotyczących bezpieczeństwa! W przeciwnym razie stwarzają Państwo zagrożenie dla siebie i innych.
2.1 Zastosowanie zgodnie z przeznaczeniem
Zestaw kaskadowy KB1 SGB E służy do połączenia przyłączy po stronie zasilania i powrotu dwóch gazowych kotłów kondensacyjnych serii EuroCondens SGB 125-215 E o takiej samej mocy.
Zestaw kaskadowy KB2 SGB E służy do połączenia przyłączy po stronie zasilania i powrotu dwóch gazowych kotłów kondensacyjnych serii EuroCondens SGB 260-300 E o takiej samej mocy.
2.2 Ogólne wskazówki dotyczące bezpieczeństwa
Uwaga! Podczas montażu elementów wyposażenia dodatkowego istnieje niebezpieczeństwo powstania poważnych szkód rzeczowych i zagrożeń dla zdrowia i życia. Z tego względu elementy wyposażenia dodatkowego mogą być montowane wyłącznie przez specjalistyczne firmy, a ich pierwsze uruchomienie przeprowadzane przez specjalistów z firm wykonujących instalacje!
Zastosowane wyposażenie dodatkowe musi spełniać wymagania przepisów technicznych i musi być zatwierdzone do przez producenta do stosowania wraz z danym wyposażeniem dodatkowym.
Stosować wyłącznie oryginalne części.
Samodzielne przebudowywanie i dokonywanie zmian w elementach wyposażenia dodatkowego jest niedozwolone, ponieważ może to zagrażać zdrowiu i życiu ludzi oraz prowadzić do uszkodzenia tych urządzeń. W przypadku niezastosowania się do tego wymogu elementy wyposażenia dodatkowego tracą dopuszczenie do ich stosowania.
3. Montaż
3.1 Montaż zestawu kaskadowego KB1B SGB E (SGB 125-215 E)

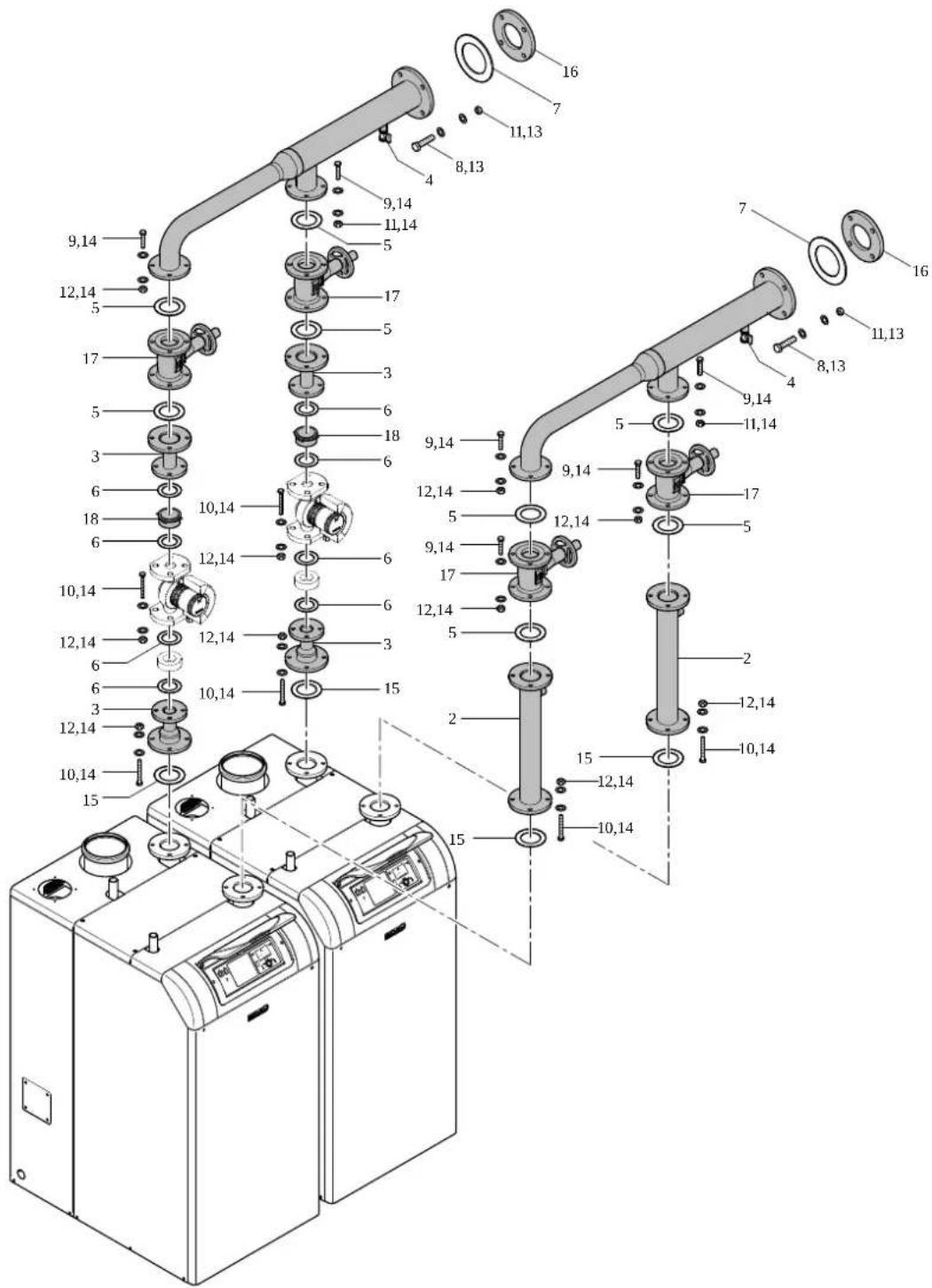

Rys. 1: Montaż zestawu kaskadowego KB1B SGB E
| Poz. Oznaczenie Poz. Oznaczenie | ||
| 1 rozdzielacz zasilania SGB 250 Duo 10 śruba z łbem sześciokątnym M12 x 90 | ||
| 2 kołnierz połączeniowy DN 65 11 nakrętka sześciokątna M16 | ||
| 3 kołnierz przejściowy DN 65 x DN40 12 nakrętka sześciokątna M12 | ||
| 4 zawór napełniająco-spustowy 1⁄2" 13 podkładka B17 | ||
| 5 uszczelka płaska DN 65 14 podkładka B13 | ||
| 6 uszczelka płaska DN 40 15 uszczelka gumowa | ||
| 7 uszczelka płaska DN 80 16 kołnierz DN 80 | ||
| 8 śruba z łbem sześciokątnym M16 x 60 17 kurek odcinający DN 65 | ||
| 9 śruba z łbem sześciokątnym M12 x 55 18 zawór zwrotny DN 40 | ||
Elementy wymienione w tabeli należy zmontować zgodnie z Rys. 1. Wskazówka: narysowane przerywaną kreską zawory odcinające, klapy zwrotne i pompy nie wchodzą w zakres dostawy.
3.2 Całkowity wymiar zestawu KB1 SGB E

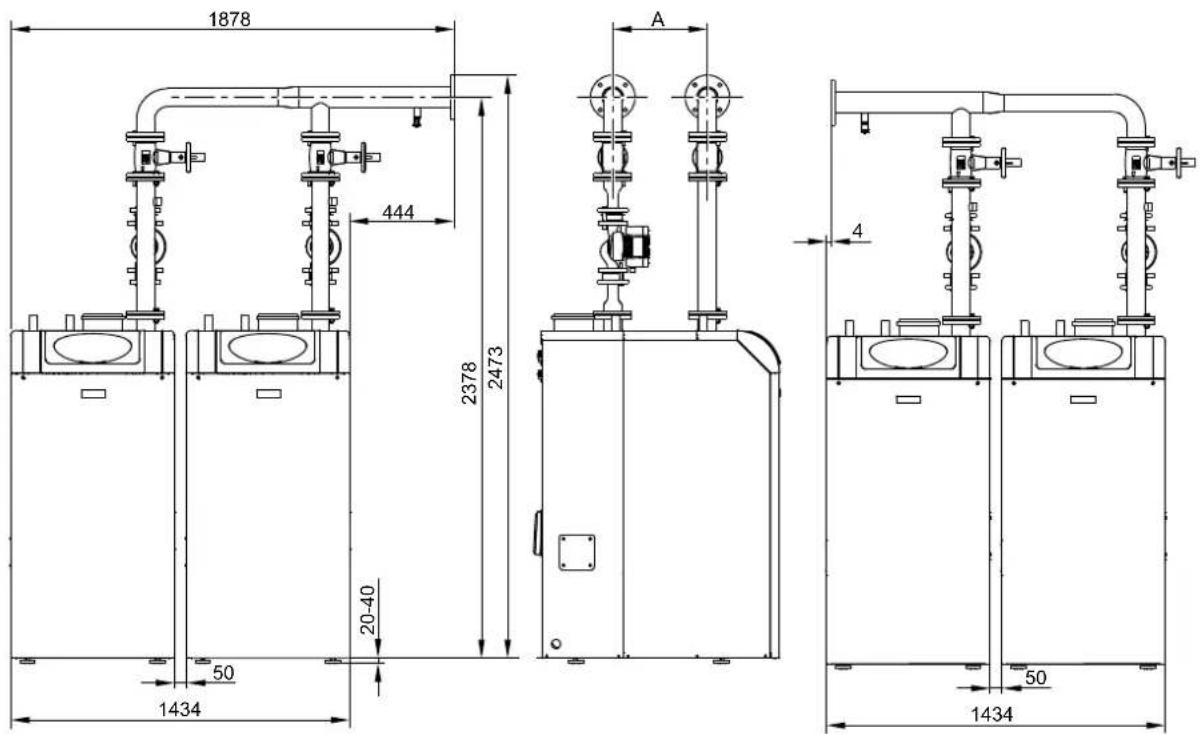

Rys. 2: Całkowity wymiar zestawu KB1 SGB E
| Wymiar A 401 401 514 |
3.3 Montaż zestawu kaskadowego KB2 SGB E (SGB 260-300 E)

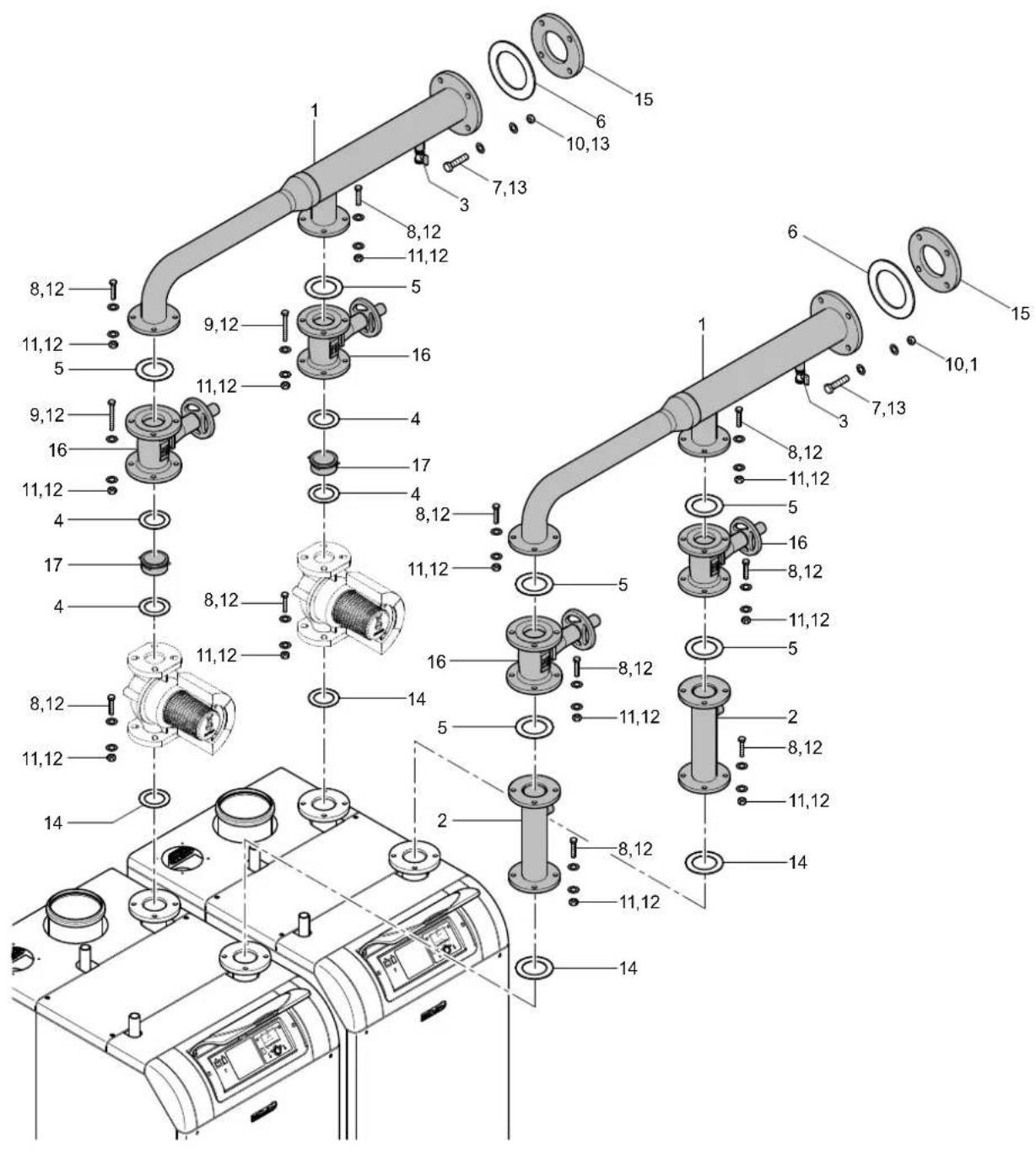

Rys. 3: Montaż zestawu kaskadowego KB2 SGB E
Poz. Oznaczenie Poz. Oznaczenie
1 rozdzielacz zasilania SGB 600 Duo 9 śruba z łbem sześciokątnym M12 x 100
2 kołnierz połączeniowy DN 65 10 nakrętka sześciokątna M16
3 zawór napełniająco-spustowy ½" 11 nakrętka sześciokątna M12
4 uszczelka płaska DN 50 12 podkładka B13
5 uszczelka płaska DN 65 13 podkładka B17
6 uszczelka płaska DN 100 14 uszczelka gumowa
7 śruba z łbem sześciokątnym M16 x 60 15 kołnierz DN 100
8 śruba z łbem sześciokątnym M12 x 60
Elementy wymienione w tabeli należy zmontować zgodnie z Rys. 3.
Wskazówka: narysowane przerywaną kreską zawory odcinające, klapy zwrotne i pompy nie wchodzą w zakres dostawy.
3.4 Całkowity wymiar zestawu kaskadowego KB2 SGB E
Rys. 4: Całkowity wymiar zestawu kaskadowego KB2 SGB E
scatter
