GEBRUIKSAANWIJZING WD 3 Battery Set Kärcher

Algemene instructies NL 5

Veiligheidsaanwijzingen NL 5

Instructies over accupack en oplaadapparaat NL 8

Veiligheidsinrichtingen NL 9

Bedieningselementen NL 9

Laadproces NL 9

Hulp bij storingen NL 10

Beschrijving apparaat NL 11

Montage NL 11

Accupack opladen NL 11

Inbedrijfstelling NL 11

Algemene instructies voor de bediening NL 12

Bediening NL 12

Vervoer NL 12

Onderhoud NL 12

Hulp bij storingen NL 13

Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een andere eigenaar.

Algemene instructies

Doelmatig gebruik

Het apparaat is volgens de in deze gebruiksaanwijzing gegeven beschrijvingen en de veiligheidsinstructies bestemd voor gebruik als multifunctionele zuiger.

Dit apparaat is voor privé-gebruik ontwikkeld en is niet bedoeld voor industrieel gebruik.

- Het apparaat tegen regen beschermen. Niet buiten opslaan.

- As en roet mogen met dit apparaat niet opgezogen worden.

De fabrikant is niet aansprakelijk voor eventuele schade die ontstaat wanneer het apparaat niet volgens de voorschriften of op een verkeerde manier wordt gebruikt.

Zorg voor het milieu

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Het verpakkingsmateriaal is recyclebaar. Gelieve verpakkingen op milieuvriendelijke manier te verwijderen.

Oude apparaten bevatten waardevolle recyclebare materialen die moeten worden hergebruikt.

Batterijen en accu's bevatten stoffen die niet in het milieu mogen terechtkomen. Gelieve oude apparaten en batterijen en accu's op milieuvriendelijke manier te verwijderen.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder www.kaercher.com/REACH

Garantie

In ieder land zijn de door ons bevoegde verkoopkantooi uitgegeven garantiebepalingen van toepassing. Even-tuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Klantenservice

Bij vragen of storingen helpt onze KÄRCHER-filiaal u graag verder.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderde- len vindt u op www.kaercher.com.

Leveringsomvang

Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Veiligheidsaanwijzingen

Gevarenniveaus

⚠ GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠ VOORZICHTIG

Verwijzing naar een mogelijk ge- vaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

Veiligheidsinstructies voor nat-/droogzuiger

Veilige omgang

⚠ GEVAAR

■ De gebruiker moet het apparaat op reglementaire wijze gebruiken. Hij moet rekening houden met de plaatselijke omstandigheden en tijdens de werkzaamheden met het apparaat letten op personen in de omgeving.
■ Het is verboden om het apparaat in explosiegevaarlijke bereiken te gebruiken.
- Bij het gebruik van het apparaat in gevaarlijke bereiken moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden.
■ Gebruik het apparaat niet als het vooraf gevallen, zichtbaar beschadigd of ondicht is.
■ Houd verpakkingsfolie uit de buurt van kinderen, er bestaat verstikkingsgevaar!

⚠ WAARSCHUWING

■ Dit apparaat mag niet gebruikt worden door personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of met te weinig ervaring en/of kennis,

tenzij ze onder toezicht staan van een bevoegde persoon die instaat voor hun veiligheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de daaruit resulterende gevaren begrijpen.

■ Kinderen mogen het apparaat enkel gebruiken wanneer ze ouder zijn dan 8 jaar en onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de daaruit resulterende gevaren begrijpen.

■ Kinderen mogen niet met he apparaat spelen.

■ Kinderen moeten gecontroleerd worden om te garanderen dat ze niet met het apparaat spelen.

■ Bedien of bewaar het apparaat overeenkomstig de beschrijving c.q. afbeelding!

■ Het apparaat bevat elektrische onderdelen - reinig het niet onder stromend water.

⚠ VOORZICHTIG

■ Laat het apparaat nooit zonder toezicht staan terwijl het in bedrijf is.

LET OP

■ Gebruik het apparaat niet bij temperaturen onder 0 °C.
■ Zuig nooit zonder filter, anders kan het apparaat beschadigd worden.

■ Bescherm het apparaat tegen extreme weersomstandighe- den, vochtigheid en hitte.

Andere gevaren

⚠ GEVAAR

Explosiegevaar!

■ Het is verboden om het apparaat in explosiegevaarlijke bereiken te gebruiken.
■ Zuig geen explosieve of brandbare gassen, vloeistoffen en stof op!
■ Zuig geen reactief metaalstof (bv. aluminium, magnesium of zink) op.
■ Zuig geen onverdunde zuren of logen op!
■ Zuig geen brandende of gloeiende voorwerpen op!

⚠ WAARSCHUWING

Verwondingsgevaar!

■ Zuig met de sproeier en de zuigbuis niet in de buurt van het hoofd.

⚠ VOORZICHTIG

■ Neem bij het transport het gewicht van het apparaat in acht om ongevallen of verwondingen te vermijden (zie technische gegevens).

Stabiliteit

⚠ VOORZICHTIG

■ Zorg er vóór alle handelingen met of aan het apparaat voor dat het apparaat stabiel staat om ongevallen of beschadigingen door omvallen van het apparaat te vermijden.

Veiligheidsinstructies oplaadapparaat

⚠ GEVAAR

■ Voor elk gebruik stekkervoeding, verbindingskabel, accuadapter en accupack controleren op schade. Beschadigde apparaten niet meer gebruiken en vervangen.
■ Oplaadapparaat niet openen Bij schade of defect moet het oplaadapparaat worden vervangen.
■ Laadapparaat niet in een explosiegevaarlijke omgeving gebruiken.
■ Neem de netstekker en de contactdoos nooit met vochtige handen vast.
■ Laadapparaat niet in vervuilde of natte toestand gebruiken.
■ Geen batterijen (primaire cel len) opladen, explosiegevaar.

⚠VOORZICHTIG

■ De netspanning moet over-eenkomen met de spanning die is vermeld op het type-plaatje van het laadapparaat.
■ Laadapparaat uitsluitend voor het opladen van goed-gekeurde accupacks gebruiken.
■ Het accupack mag alleen worden geladen met het meegeleverde originele oplaadapparaat of met een door KÄRCHER toegestaan oplaadapparaat.

LET OP

■ Oplaadapparaat niet aan de verbindingskabel dragen.
■ Verbindingskabel uit de buurt houden van hittebronnen, scherpe kanten, olie en bewe-gende apparaatonderdelen.
■ Stekkervoeding niet afdekken.
■ Vermijd verlengkabels met verdeeldozen en het gelijktijdig gebruik van meerdere apparaten.
■ Wikkel de verbindingskabel niet om de stekkervoeding of de accu-adapter om schade te vermijden.

Symbolen op het oplaadapparaat

Laadapparaat bescher- men tegen vocht en droog bewaren. Het ap- paraat is uitsluitend ge- schikt voor gebruik in ruimten, het apparaat mag niet aan regen blootgesteld worden.

Het oplaadapparaat heeft een ingebouwde zekering van 1 ampère.

Het oplaadapparaat voldoet aan de eisen van de beschermingsklasse II.

Veiligheidsinstructies occupack

De veiligheidsinstructies die bij de accupack worden geleverd, moeten absoluut worden gelezen en in acht worden genomen tijdens het gebruik!

Instructies over accupack en oplaadapparaat

⚠VOORZICHTIG

- Gevaar voor letsel, beschadigingsgevaar door exploderende accu! Accupacks alleen met het daarvoor bestemde oplaadapparaat opladen.

- Controleer voor het gebruik of de accupack en het oplaadapparaat compatibel zijn!

– Laad alleen accupacks die onbeschadigd zijn.

- Ombouwen en niet door de fabrikant geautoriseerde veranderingen zijn uit veiligheidsoverwegingen verboden.

- Elk ander gebruik is niet toegestaan. De gebruiker zelf is aansprakelijk voor gevaren die ontstaan door niet-geautoriseerd gebruik.

■ Voor de inbedrijfstelling is een accupack en op- laadapparaat met 36 V nominale spanning vereist. Bij de "set-varianten" is bij de levering al een Li-ion- accupack met 36 V, 2,5 Ah (Battery Power 36/25) en een standaardoplaadapparaat 36 V (Battery Power BC 36 V) inbegrepen.

■ De accupacks Battery Power (+) 36/25, 36/50 en 36/75 mogen alleen met daarvoor geschikte apparaten van het Kärcher 36 V Battery Power System worden gebruikt.

Accu's / oplaadapparaten die niet bij de levering zijn inbegrepen of extra nodig zijn, zijn als bijzonder toebehoren verkrijgbaar en kunnen worden besteld.

■ Lees voor het gebruik van de accupack in een apparaat van de KÄRCHER Battery Power-accuplatform de gebruiksaanwijzing van het gebruikte apparaat en de eventueel meegeleverde veiligheids-instructies.

■ Meer informatie over de gebruiksaanwijzing voor accupacks en toebehoren en reserveonderdelen vindt u onder www.kaercher.nl.

■ De lithium-ion-accu is onderworpen aan de eisen van de Wet vervoer gevaarlijke stoffen en mag door de gebruiker zonder verdere speciale vereisten in het openbare verkeer worden vervoerd.
■ Bij verzending door derden (transportbedrijf) moeten de speciale vereisten aan verpakking en labels in acht worden genomen.

Verzend de accu alleen als de behuizing niet beschadigd is. Plak openliggende contacten af en zorg voor een stevige en veilige verpakking van de accu. De accu moet zich niet kunnen verplaatsen in de verpakking.
■ Houd ook rekening met de nationale voorschriften.

Veiligheidsinrichtingen

⚠VOORZICHTIG

■ Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet veranderd of omzeild worden.

Veiligheidsschakeling

De ingebouwde veiligheidsschakeling beschermt de batterij tegen

■ oververhitting
■ volledige ontlading
■ Overbelasting
■ Kortsluiting

Bedieningselementen

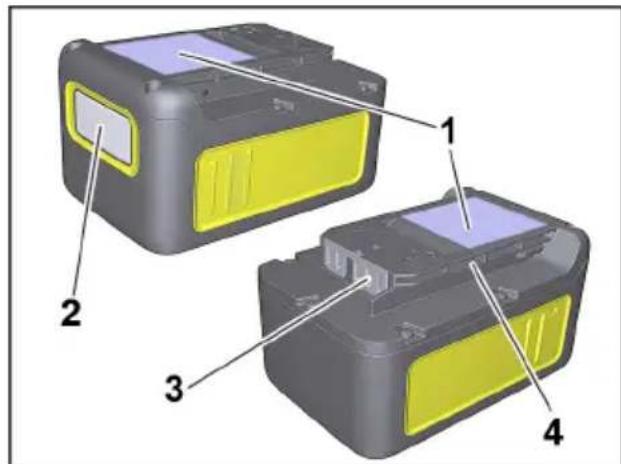

Accupack

Afbeelding afhankelijk van type

1 Typeplaatje
2 Display
3 Contacten
4 Opname

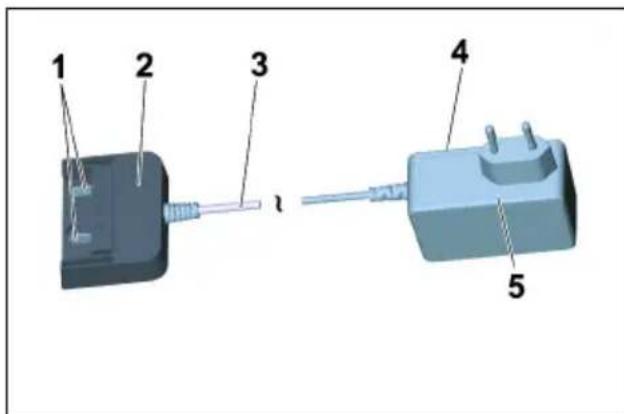

Standaard oplaadapparaat

Verwondingsgevaar, beschadigingsgevaar! Neem de gebruiksaanwijzing en de veiligheidsinstructies van het oplaadapparaat.

Opmerking

Nieuwe accupacks zijn slechts vooraf opgeladen en moeten voor het eerste gebruik volledig worden opgeladen. Het display wordt bij het eerste laadproces geactiveerd. Om ervoor te zorgen dat de weergave van de ladingstoestand correct werkt, moet de accupack bij het eerste gebruik tot uitschakeling van het apparaat worden ontladen.

Afbeelding F

→ Stekkervoeding in het stopcontact steken.
→ Accupack in de accu-adapter van het oplaadapparaat schuiven.
→ Het laadproces begint automatisch.

Afbeelding G

→ Op het display van de accupack wordt de resteren-de oplaadtijd weergegeven.
→ De oplaadtijd met een standaardoplaadapparaat (Battery Power BC 36 V) voor een leeg Accupack (Battery Power 36/25) bedraagt ongeveer 5,5 uur.
→ Als de accupack volledig is opgeladen, geeft het display 100% weer.
→ Na het laden de accu-adapter van het accupack trekken.
→ Stekkervoeding uit het stopcontact trekken.

Opmerking

Als het display niets weergeeft wanneer de accupack zich in het oplaadapparaat bevindt, is de accucapaciteit uitgeput of zeer laag. Zodra de accupack voldoende is opgeladen, geeft het display de resterende laadtijd weer.

Als ook na langere tijd niets wordt weergegeven, is de accupack defect en moet deze worden vervangen.

Opmerking

Nieuwe accupacks bereiken hun volledige capaciteit na ca. 5 laad- en ontlaadcycli. Accupacks die langere tijd niet zijn gebruikt, moeten voor gebruik worden opgeladen. Bij temperaturen onder 0 °C daalt het vermogen van een accupack.

Lange opslag bij temperaturen boven 20 °C kan de capaciteit van een accupack verlagen.

Instructie

Het opgeladen batterijpak kan tot het gebruik op het oplaadapparaat blijven staan. Er bestaat geen gevaar van overlading.

Om onnodig energieverbruik te vermijden, moet het oplaadapparaat echter uitgetrokken worden zodra het batterijpak volledig opgeladen is.

Bediening accupack

Display

■ De accupack heeft een display dat continu informatie over de ladingstoestand, de voortgang van het opladen en de resterende looptijd weergeeft. Ook worden eventuele foutmeldingen weergegeven.
■ De looptijd wordt aangepast door het vermogen om te schakelen.
■ Afhankelijk van het gebruikte apparaat draait de weergave bij het plaatsen van de accupack.

Weergave Betekenis

Accu opbergen

20%

Oplaadstatus van de accupack wanneer deze niet wordt gebruikt.

Accu gebruiken

25 min

Resterende looptijd van de accupack wanneer deze wordt gebruikt.

Accu opladen

25 min

Resterende laadtijd van de accupack bij het opla- den.

100%

Accupack volledig opge- laden.

Foutweergave

Accupacktemperatuur buiten de toegestane waarden of vanwege kortsluiting geblokkeerd (zie Hulp bij storingen).

Accupack defect en voor de veiligheid geblokkeerd. Accupack niet meer gebruiken en volgens de voorschriften afvoeren.

Gebruik

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het gebruik de gebruiksaanwijzing en de veiligheidsinstructies van het gebruikte apparaat in acht.

→ Schuif het batterijpak op de opname van het apparaat.

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Let erop dat het batterijpak correct vastklikt.

Opmerking

Tijdens het gebruik geeft het display de resterende looptijd weer.

→ Neem het batterijpak na het werk uit het apparaat.

→ Laad het batterijpak na het werk op.

Instructie

Laad ook gedeeltelijk ontladen batterijpakken na gebruik op.

Opslag

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

LET OP

Beschadigingsgevaar! Berg batterijpakken enkel in ruim- ten met een lage luchtvochtigheid en onder 20 °C op. Het apparaat mag alleen binnen worden opgeborgen. De accupack geeft zijn actuele ladingstoestand op het display weer, ook zonder op een oplaadapparaat te zijn aangesloten.

Als het display van de accupack tijdens de opslag uitgaat, is de accucapaciteit uitgeput en is het display uitgeschakeld. Laad de accupack zo snel mogelijk weer op.

Transport en opslag

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

Onderhoud

→ Controleer laadcontacten regelmatig op verontreiniging en reinig eventueel.
→ Laad langdurig opgeborgen batterijpakken tussen- tijds op.

Onderhoud

Het apparaat is onderhoudsvrij.

Hulp bij storingen

Fouten bij het opladen

Display is uit, accupack wordt niet opgeladen

Oplaadapparaat defect. Vervang het oplaadapparaat.

De accupack is eventueel volledig ontladen. Wacht af of het display na een poos de resterende oplaadtijd weergeeft. Zo niet, dan is de accupack defect. Vervang de accupack.

Display is aan maar accupack wordt niet geladen

Oplaadapparaat defect. Vervang het oplaadapparaat.

Neem de displayweergave in acht. Mogelijk ligt de accutemperatuur niet binnen het normale bereik.

Display geeft temperatuursymbool weer, accu-pack wordt niet opgeladen

Accupacktemperatuur te laag/hoog. Breng het accu-pack in een omgeving met gematigde temperatuur.

Wacht tot de temperatuur van de accupack binnen de normale waarden ligt.

Het laadproces begint vervolgens automatisch.

Fouten tijdens het gebruik

Het temperatuursymbool wordt op het display weergegeven

Accupacktemperatuur te laag/hoog. Breng het accu-pack in een omgeving met gematigde temperatuur.

Wacht tot de temperatuur van de accupack binnen de normale waarden ligt.

Fouten tijdens het gebruik

Bij kortsluiting wordt de accupack voor verder gebruik 30 seconden lang geblokkeerd. Als er vaker kortsluiting optreedt, wordt de accupack permanent geblokkeerd. Sluit de accupack op het oplaadapparaat aan om te ontgrendelen.

Op het display wordt resterende looptijd 0 weergegeven, apparaat wordt uitgeschakeld.

De accupack is ontladen. Laad de accupack weer op.

Fouten bij de opslag

Display geeft geen restcapaciteit meer aan

De accupack is ontladen. Laad de accupack weer op.

Display geeft restcapaciteit 70% aan, hoewel de accupack net is opgeladen.

De accupack bevindt zich in de automatische opslagmodus. Deze wordt geactiveerd wanneer de accu meer dan 21 dagen niet is gebruikt. Deze functie beschermt de accucellen tegen snelle veroudering en verhoogt de levensduur. Laad de accupack voor het volgende gebruik weer volledig op.

Algemene fout

Display geeft een onderbroken accusymbool weer.

Accupack defect en voor de veiligheid geblokkeerd. Accupack niet meer gebruiken en volgens de voorschriften afvoeren.

Beschrijving apparaat

Afbeeldingen zie uitklapbaar blad!

■ Deze gebruiksaanwijzing beschrijft de op de voorpagina vermelde multifunctionele zuiger.

■ De afbeeldingen tonen de maximale uitvoering, al naar model zijn er verschillen in uitvoering en mee-geleverd toebehoren.

Controleer bij het uitpakken de inhoud van de verpakking op ontbrekende toebehoren, of beschadigingen. Neem bij transportschades contact op met uw leverancier.

● Behoort tot het leveringspakket ○ Mogelijke accessoires

1 Zuigslangaansluiting

2 Batterijhouder

3 Schakelaar van het apparaat (AAN / UIT)

4 Ontgrendelingsknop batterij

5 G r e e p

6 Blaasaansluiting

7 Sluiting reservoir

8 Opbergpositie

9 Bergruimte toebehoren

10 Zwenkwiel

11 Reservoir

12 Filterzak

13 Patronenfilter

14 Zuigslang met verbindingsstuk

15 Afneembare handgreep

16 Zuigbuis 2 x 0,5 m

17 Spleetmondstuk

18 Vloerkop (met inzetstuk)

→ Voor het openen reservoirsluitingen naar buiten trekken en apparaatkop met de handgreep verwijderen.

Afbeelding B

→ Inhoud uit het reservoir halen.

Afbeelding C

→ Reservoir omdraaien, zwenkwielen tot de aanslag in de openingen op de bodem van het reservoir du wen.

Afbeelding D

→ Apparaatkop op het reservoir zetten en reservoir-sluitingen sluiten.

Afbeelding E

→ Voor het opzuigen van droog vuil kan indien nodig tevens een filterzak gebruikt worden.

Accupack opladen

Afbeelding F

Afbeelding G

→ Zie hoofdstuk "Laadproces" en "Bediening accu-pack".

Inbedrijfstelling

Accessoires aansluiten

Afbeelding H

→ Duw de zuigslang in de aansluiting op het apparaat tot ze gastklikt. Om eruit te nemen met duim op pal drukken en zuigslang eruit trekken.

Afbeelding I

→ Handgreep met zuigslang verbinden tot hij vastklikt. → Beide zuigbuizen samensteken en met de handgreep verbinden.

Instructie: Accessoires zoals zuigborstels (optioneel) kunnen direct op het verbindingsstuk gestoken en op die manier met de zuigslang verbonden worden. Voor comfortabel werken, ook op enge plaatsen.

De afneembare handgreep kan indien nodig tussen het accessoire en de zuigslang aangebracht worden.

Advies: Om de vloer te zuigen steekt u de handgreep op de zuigslang.

Afbeelding J

→ Om de handgreep van de zuigslang te halen, vergrendeling met duim en wijsvinger indrukken en de handgreep eraf trekken.

Instructie: Door het verwijderen van de handgreep kunnen accessoires ook direct op de zuigslang gestoken worden.

Afbeelding K

→ Vloersproeier met zuigbuis verbinden.

Instructie: Om droog vuil of water van de grond te zui- gen - altijd met inzetstuk (borstelstrook en rubberstrip) in de vloersproeier werken.

Accupack plaatsen

Afbeelding L

→ Accupack van boven in accuhouder schuiven en vergrendelen.

Apparaat inschakelen

Afbeelding M

→ Stand I: Zuig- of blaasfunctie. Stand 0: Apparaat is uitgeschakeld.

Algemene instructies voor de bediening

LET OP

Het metalen reservoir kan bij het opzuigen van grote hoeveelheden fijn stof statisch opladen en dan bij aanraking ontladen.

LET OP

Het bereik van de accuhouder moet proper worden gehouden.

• Indien in dit bereik veel vuil terechtkomt, kan het zijn dat het accupack niet meer correct geplaatst/ vergrendeld kan worden.
  ■ Zo bestaat de kans dat het accupack niet meer uit het apparaat kan worden genomen omdat de afwerphendel niet meer kan worden bewogen.

Bediening

LET OP

Werk altijd met een aangebrachte patronenfilter, zowel bij nat- als bij droogzuigen!

Droogzuigen

LET OP

Controleer de filter voor gebruik op beschadigingen en vervang hem indien nodig. Werk enkel met een droge patronenfilter!

Afbeelding E

→ Aanbeveling: Voor het zuigen van fijn stof de filterzak aanbrengen.

Instructies filterzak

• Het vulpeil van de filterzak is afhankelijk van het opgezogen vuil.
• Bij fijn stof, zand, enz. moet de filterzak vaker vervangen worden.
• Volle filterzakken kunnen openbarsten, daarom de filterzak op tijd vervangen!

LET OP

Opzuigen van koude as enkel met voorafscheider. Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Natzuigen

LET OP

Geen filterzak gebruiken!

Afbeelding K

→ Om vocht c.q. nattigheid op te zuigen, moet gelet worden op een correct inzetstuk in de vloersproeier en moet het overeenkomstige accessoire aangesloten worden.

Instructie: Wanneer het reservoir vol is, sluit een vlotter de zuigopening en draait het apparaat met een verhoogd toerental. Schakel het apparaat onmiddellijk uit en maak het reservoir leeg.

Blaasfunctie

Reinigen van moeilijk bereikbare plaatsen of waar zuigen niet mogelijk is, bijv. bladeren uit het grindbed.

Afbeelding N

→ Zuigslang in blaasaansluiting steken, de blaasfunctie is zo geactiveerd.

Werking onderbreken

→ Apparaat uitschakelen.

Afbeelding

→ Vloerkop in de opbergpositie hangen.

Instructie: Indien tijdens de werkonderbreking de zuig-kop moet worden verwijderd, kan de accupack blijven steken. Het accupack is vast vergrendeld en kan niet vallen.

De werkzaamheden beëindigen

→ Apparaat uitschakelen.

Afbeelding P

→ De toets voor de ontgrendeling van het accupack naar voren schuiven en het accupack uit het apparaat halen.
→ Indien nodig accupack opnieuw opladen (zie hoofdstuk "Accupack opladen").

Aanbeveling: Accupack na beëindiging van het werk uit het apparaat halen.

Reservoir ledigen

Afbeelding Q

→ Apparaatkop afnemen en reservoir ledigen.

Apparaat opbergen

Afbeelding R

→ Accessoires aan het apparaat opbergen en apparaat in een droge ruimte bewaren.

Accupack opbergen

Instructie: Onafhankelijk van de zuigwerking gebruikt het LC-display een beetje batterijcapaciteit, of het accupack in het apparaat zit of niet.

→ Zie hoofdstuk "Laadproces" en "Bediening accu-pack".

Vervoer

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

Transport met de hand

→ Apparaat aan de draaggreep optillen en dragen.

Transport in voertuigen

→ Apparaat beveiligen tegen verschuiven en kantelen.

Onderhoud

→ Apparaat en toebehoren uit kunststof met een gewone kunststofreiniger onderhouden.
→ Reservoir en accessoires indien nodig met water uitspoelen en laten drogen voor verder gebruik.

Afbeelding S V

→ Patroonfilter indien nodig alleen onder stromend water reinigen; niet afwrijven of afborstelen. Voor de montage helemaal laten drogen.
→ Controleer laadcontacten regelmatig op verontreiniging en reinig eventueel.
→ Controleer ventilatieopeningen op verontreiniging en reinig eventueel.

Onderhoud

Het apparaat is onderhoudsvrij.

Hulp bij storingen

Apparaat draait niet

Afbeelding L

→ Accupack zit niet goed in de accuhouder. Accupack in de accuhouder schuiven en laten vergrendelen.
→ Ladingstoestand van het accupack (zie display) te zwak; indien nodig, accupack opladen.
→ Accupack of oplaadapparaat defect, accupack of oplaadapparaat door nieuw toebehoren vervangen.

Het apparaat schakelt zelf uit.

→ Oververhitting van apparaat/accupack. Kort wachten zodat apparaat/accupack kan afkoelen.
→ Reservoir is vol water, waardoor wordt de vlotter wordt geactiveerd. Reservoir legen.

Te weinig zuigcapaciteit

→ Toebehoren, zuigslang of zuigbuis zijn verstopt. Verstopping met een geschikt hulpmiddel verwijderen.

Afbeelding E

→ Filterzak is vol, nieuwe filterzak aanbrengen.

Afbeelding S V

→ Patroonfilter is vuil, patroonfilter afkloppen en indien nodig onder stromend water reinigen.

→ Beschadigd patroonfilter vervangen.

Aanbeveling: Patronenfilter 1x per jaar vervangen.

Technische gegevens

Accupack en snellader in de levering inbegrepen van:■ WD 3 Battery Set■ WD 3 Battery Premium Set(Accupack Battery Power 36/25 / Standaardoplaadap-paraat Battery Power BC 36 V)
Apparaat
Nominaal vermogen W 300
Bedrijfstijd bij volledig opgeladen accu (max.)	min 15
Veiligheidsklasse III
Beveiligingsklasse IPX4
Accupack Battery Power 36/25
Nominale spanning V 36
Nominale capaciteit (conform IEC/EN 61690)	Ah 2,4
Nominale capaciteit (volgens informatie celfabrikant)	Ah 2,5
Nominale stroom (conform UN 3480)	Wh 86,4
Laadstroom max. A 4
Accutype		Li-ion
Gewicht	kg	0,9
Afmetingen (L x B x H)	mm	133x88x72
Standaardoplaadapparaat Battery Power BC 36 V
Nominale spanning accupack V 36
Laadstroom max. A 0,5
Accutype	Li-ion
Netspanning	V	100-240
Frequentie	Hz	50-60
Stroomverbruik (max.)	A	0,3
Veiligheidsklasse		II
Gewicht (zonder accupack)	g	205

Technische veranderingen voorbehouden!
