NAUDOJIMO INSTRUKCIJA WD 3 Battery Set Kärcher

Nurodymai dėl saugos LT 5

Nurodymai dėl akumuliatoriaus bloko ir ikroviklio LT 8

Saugos jranga LT 8

Valdymo elementai LT 8

Ikrovimo procesas LT 9

Akumuliatoriaus bloko valdymas LT 9

Laikymas LT 10

Transportavimas ir laikymas LT 10

Priežiūra ir aptarnavimas LT 10

Pagalba gedimų atveju LT 10

Prietaiso aprašymas LT 10

Montavimas LT 11

Jkraukite akumuliatorių LT 11

Naudojimo pradžia LT 11

Bendrieji nurodymai dél valdymo LT 11

Valdymas LT 11

Transportavimas LT 12

Priežiūra ir aptarnavimas LT 12

Pagalba gedimų atveju LT 12

Techniniai duomenys LT 13

Gerbiamas kliente,

Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti vadovą, juo vadovautis ir saugoti, kad juo galima būtų naudotis vėliau arba perduoti naujam savininkui.

Bendrieji nurodymai

Naudojimas pagal paskirti

Remiantis šioje naudojimo instrukcijoje pateiktais aprašymais ir saugumo nurodymais prietaisas gali būti naudojamas kaip daugiafunkcis siurblys.

Šis prietaisas skirtas naudoti namų ūkyje ir nėra pritai- kytas pramoniniam naudojimui.

– Saugokite prietaisą nuo lietaus. Nelaikykite jo lauke.

– Jokiu būdu nesiurbkite šiuo prietaisu pelenų ir suo-džių.

Gamintojas neprisiima atsakomybės už galimą žalą, at-siradusią naudojant prietaisą ne pagal paskirtį ar netinkamai jį valdant.

Aplinkos apsauga

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Naudotų prietaisų sudėtyje yra vertingų, perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai ir baterijos neturėtų patekti į aplinką, nes turi kenksmingų medžiagų. Senų įrenginių, baterijų ir akumuliatorių atliekas tvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose dažnai būna dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios dalys būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Klientų aptarnavimo tarnyba

Iškilus klausimams arba prietaisui sugedus, Jums padės mūsų KÄRCHER filialo darbuotojai.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtu eksploatuojamas patikimai ir be trikčiu.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.

Komplektacija

Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Nurodymai dèl saugos

Rizikos lygiai

⚠️PAVOJUS

Nuoroda dėl tiesioginio pavo- jaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ISPĖJIMAS

Nuoroda dėl galimo pavjoaus, galinčio sukelti sunkius kūno su- žalojimus ar mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Drègno ir sauso valymo siurblio saugos reikalavimai

Saugus naudojimas

⚠️PAVOJUS

■ Naudotojas privalo naudoti prietaisą pagal paskirtį. Jis turi atsižvelgti į vietos aplinky-bes ir stebėti, ar prietaiso aplinkoje nėra žmonių.
■ Draudžiama naudoti potencialiai sprogioje aplinkoje.
■ Jei naudojate prietaisą pavojingoje aplinkoje, laikykitės atitinkamų saugos nuorodu.
■ Nenaudokite jrenginio, jei jis prieš tai buvo nukritęs, yra pastebimai pažeistas arba nesandarus.
■ Pakuotės plėvelę saugokite nuo vaikų, kad jiems nekiltų pavojus uždusti!

⚠️ISPĖJIMAS

■ Šis prietaisas nepritaikytas naudoti asmenims su fizine, sensorine ar dvasine negalia arba asmenims, neturintiems pakankamai reikiamos patirties ir (arba) žinių, nebent prižiūrint už saugą atsakingam asmeniui ir jam nurodant, kaip prietaisas turi būti nau-dojamas.

■ Vaikai prietaisą gali naudoti, tik jei yra vyresni nei 8 metų ir atsakingas asmuo juos prižiū-

ri arba duoda nuorodas, kaip naudoti prietaisą ir vaikai supranta prietaiso keliamus pavojus.

■ Vaikai negali žaisti su prietai su.
■ Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su įrenginiu.
■ Prietaisą eksploąuokite ir laikykite pagal aprašymą ir paveikslėlj!
■ Irenginyje yra elektros dalių, todėl neplaukite jos tekančio vandens srove!

ATSARGIAI

■ Jokiu būdu nepalikite veikian-čio prietaíso be priežiūros.

DÉMESIO

■ Nenaudokite jrenginio žemesnéje nei 0 °C temperatū-roje.
■ Jokiu būdu nesiurbkite be fil- tro, nes galite pažeisti jrengi- nj.
■ Saugokite jrenginj nuo ypatingų oro sąlygų poveikio, drėgmės ir karščio.

Kiti pavojai

⚠PAVOJUS

Sprogimo pavojus!

■ Draudžiama naudoti potencialiai sprogioje aplinkoje.
■ Nesiurbkite sprogių arba de-gių dujų, skysčių ir dulkių!
■ Nesiurbkite reaktyvių metalų dulkių (pvz., aliuminiu, magnio ar cinko)!
■ Nesiurbkite neskiestų rūgščių ar šarmų!

■ Nesiurbkite degančių arba smilkstančių daiktų!

⚠️ISPĖJIMAS

Sužalojimų pavojus!

■ Nesiurbkite antgaliu ir siurbi- mo vamzdžiu prie galvos.

⚠ATSARGIAI

Kad apsisaugotumėte nuo nelaimingų atsitikimų ir sužalojimų, transportuodami prietaisą atsižvelkite i jo masę (žr. techninius duomenis)

■ Prieš dirbdami prietaisu ar atlikdami bet kokius su juo susijusius darbus užtikrinkite stabilumą, kad parvirtęs prietaisas nesukeltų nelaimingų at-sitikimų ar pažeidimų.

lkroviklio saugos reikalavimai

⚠️PAVOJUS

■ Kiekvieną kartą prieš naudodami prietaisą patikrinkite maitinimo adapterį, jungiamąjį kabelį, akumuliatoriaus adapterį ir akumuliatorių. Nebenaudokite sugedusių prietaisų, pakeiskite juos.
■ Neatidarykite jkroviklio. Pa-žeistą ar sugedusį jkroviklj būtina pakeisti.
■ Nenaudokite jkroviklio sprogioje aplinkoje.
■ Jokiu būdu nelieskite tinklo kištuko arba maitinimo lizdo drėgnomis rankomis.

■ Nenaudokite jkroviklio, jei prietaisas užterštas arba sudrėkęs.
■ Nekraukite bateriju (jrminių elementų), nes kyla sprogimo pavojus.

ATSARGIAI

■ Tinklo įtampa turi sutapti su įkroviklio duomenų lentelėje pateikta įtampa.
■ Ijkroviklj naudokite tik aprobuotiems akumuliatoriams ikrauti.
■ Akumuliatorių blokus įkrauti leidžiama tik pridedamu originaliu įkrovikliu arba KÄR-CHER patvirtintu įkrovikliu.

DÉMESIO

■ Nejunkite jkroviklio jungia-muoju kabeliu.
■ Saugokite jungiamajj kabelj nuo karščio, aštrių kampų, tepalo ir judančių objektų.
■ Neuždenkite maitinimo adap terio.
■ Nenaudokite ilgiklių su keliais lizdais ir vienu metu nejunkite kelių prietaisų.
■ Nevyniokite jungiamojo kabe lio aplink maitinimo adapterj ar akumuliatoriaus adapterj, kad jo nepažeistumėte.

Simboliai ant jkroviklio

Saugokite jkroviklj nuo drègmés ir laikykite sausoje vietoje. Prietaisas skirtas naudoti tik užda-rose patalpose, nelaikykite jo po lietumi.

Ikroviklyje sumontuotas 1 ampero saugiklis.

Ikroviklis atitinka II saugumo klasės reikalavi-mus.

Akumuliatoriaus bloko saugos reikalavimai

Būtinai perskaitykite akumuliatoriaus bloko naudojimo saugos nurodymus ir jų laikykitės!

Nurodymai dėl akumuliatoriaus bloko ir jkroviklio

ATSARGIAI

• Kūno sužalojimų ir materialinės žalos pavojus dėl sprogusio akumuliatoriaus! Akumuliatoriaus blokus jkraukite tik tam numatytais jkrovikliais.
• Prieš pradėdami naudoti patikrinkite akumuliatoriaus bloko ir ikroviklio suderinamumą!
  – Ikraukite tik nepažeistus akumuliatoriaus blokus.
• Dél saugos draudžiama atlikti jrenginio perdarymus ir gamintojo nepatvirtintus pakeitimus.
• Kitoks naudojimas yra draudžiamas. Už pavojų, ki-lusį dėl netinkamo naudojimo, atsako naudotojas.
  Eksploatavimo pradžiai reikalingas akumuliatorius ir jkroviklis su 36 V vardine jtampa. „Set“ versijose komplektacijoje jau yra ličio jonų akumuliatoriaus blokas su 36 V, 2,5 Ah („Battery Power 36/25“) ir standartinis jkroviklis, 36 V („Battery Power BC 36 V“).
  ■ „Battery Power“ (+) 36/25, 36/50 ir 36/75 akumuliatoriaus blokus galima naudoti tik su tam skirtais „Kärcher“ 36 V „Battery Power“ sistemos prietaisais.
  ■ Akumuliatorius ir (arba) jkroviklius, kurių komplektacijoje nėra, arba kurių reikia papildomai, galima papildomai įsigyti kaip specialiuosius priedus.
  Prieš naudodami akumuliatorių KÄRCHER „Battery Power“ akumuliatoriaus platformos įrenginyje, atsižvelkite į naudojamo įrenginio naudojimo instrukciją ir galbūt pridedamus saugos nurodymus.
  ■ Tolesnę informacija apie naudojimo instrukciją akumuliatoriaus blokui ir apie priedus bei atsargines dalis rasite svetainėje www.kaercher.com.

Akumuliatoriaus blokai, 36 V, „Battery Power“

Pavadinimas	Akumuliatoriaus tipas	Nominali įtampa	Vardinė galia (pagal IEC/EN 61690)	Vardinis galingumas (pagal elementų gamintojo duomenis)
	Liđo jenai 2,5	V	A	h
36/25 36 2
36/50 36 4

Transportavimas

Ličio jonų akumuliatoriui taikomi pavojingu prekių įstatymo reikalavimai; naudotojas gali jį gabenti be jokių papildomų apribojimų viešuoju eismu.
Kai akumuliatorių gabena trečiosios šalys (transporto bendrovės), turi būti laikomasi specialių pakuočių ir ženklinimo reikalavimų.
■ Siųskite tik akumuliatorių, kurio korpusas nepažeistas. Apsaugokite atvirus kontaktus ir supakuokite akumuliatorių tvirtai bei saugiai. Pakuotėje jis turi nejudėti.
■ Laikykitės vietos taisyklių.

Saugos iranga

ATSARGIAI

■ Saugos jrenginiai skirti naudotojui apsaugoti ir negali būti pakeisti arba apeiti.

Apsauginè schema

Irengta apsauginė schema saugo akumuliatorių bloka.

■ Perkaitimas
■ Per stipri iškrova
■ Perkrova
■ Trumpasis jungimas

Valdymo elementai

Akumuliatoriaus blokas

Paveikslas priklauso nuo tipo

1 Duomenų lentelė
2 Ekranas
3 Ko n t a k t a i
4 Laikiklis

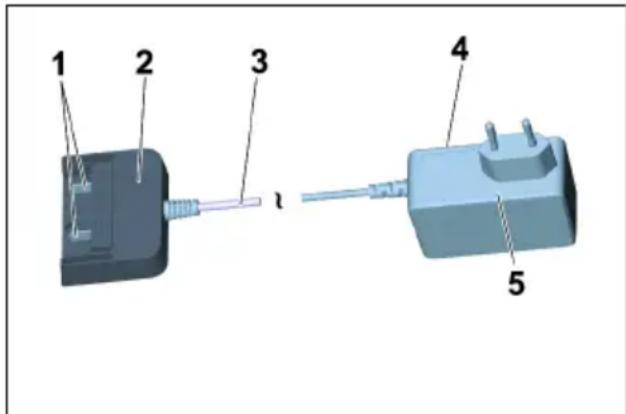

Standartinis jkroviklis

1 Ikrovimo kontaktai
2 Akumuliatoriaus adapteris
3 Jungiamasis kabelis
4 Duomenų lentelė
5 Maitinimo adapteris

Ikrovimo procesas

ATSARGIAI

Susižalojimo pavojus, pažeidimų pavojus! Laikykitės įkroviklio naudojimo instrukcijos ir saugos reikalavimų.

Nuoroda

Nauji akumuliatoriaus blokai nėra įkrauti iki galo ir prieš pirmą kartą naudojant, juos reikia įkrauti iki galo.

Pirmo jkrovimo metu aktyvinamas ekranas.

Kad jkrovimo būsenos rodmuo veiktų tinkamai, pirmą kartą naudojant akumuliatoriaus bloką, jis turi išsikrauti iki prietaiso išsijungimo lygio.

Paveikslas F

→ lkiškite tinklo kištuką i lizda.
→ Akumuliatorių įstumkite į įkroviklio akumuliatoriaus adapterį.
→ Ikrovimas pradedamas automatiškai.

Paveikslas G

→ Akumuliatoriaus bloko ekrane rodoma likusio jkrovimo trukmė.
→ Jkrovimo laikas su standartiniu jkrovikliu („Battery Power“ BC, 36 V) visiškai išsikrovusiam akumuliatoriaus blokui („Battery Power 36/25“) yra maždaug 5,5 valandos
→ Jeigu akumuliatoriaus blokas jkrautas iki galo, ekrane rodoma 100 %.
→ Jkrovus ištraukite akumuliatoriaus adapterj iš akumuliatoriaus.
→ Ištraukite tinklo kištuką iš lizdo.

Nuoroda

Jeigu ekrane nieko nerodoma, kai akumuliatoriaus blokas yra jkroviklyje, akumuliatoriaus galia išsekusi arba labai žema. Kai tik akumuliatoriaus blokas pakankamai jkraunamas, ekrane rodomas likęs jkrovimo laikas.

Jeigu ir po ilgesnio laiko ekrane nėra jokio ro- dmens, akumuliatoriaus blokas sugedęs ir jį reikia pakeisti.

Nuoroda

Nauji akumuliatoriaus blokai visą savo galią pasiekia maždaug po 5 jkrovimo ir iškrovimo cikly.

Ilgesnj laiką nenaudotus akumuliatoriaus blokus prieš naudojimą ikraukite.

Esant žemesnei nei 0 °C temperatūrai, akumuliatoriaus bloko galia nusilpsta.

llgai laikant aukštesnėje negu 20 °C temperatūroje aku- muliatoriaus bloko galia gali sumažėti.

Pastaba

Ikrautą akumuliatorių iki naudojimo galite laikyti įkroviklyje. Akumuliatorius apsaugotas nuo perkrovimo.

Tačiau dėl energijos taupymo patartina atjunkite ikrovi- klį iš elektros tinklo, kai tik akumuliatorių blokas visiškai ikraunamas.

Akumuliatoriaus bloko valdymas

Ekranas

Akumuliatoriaus bloke yra ekranas, kuriame nuolat teikiama informacija apie jkrovimo būseną, jkrovi-mo eigą ir likusį naudojimo laiką. Be to, jame rodo-mi galimi klaidų pranešimai.
■ Ikrovimo trukmė pritaikoma perjungiant galią.
■ Priklausomai nuo naudojamo prietaiso, naudojant akumuliatoriaus bloką rodmuo sukasi.

Indikatorius Reikšmė
Akumuliatorius laikymas

20%

Nenaudojamo akumuliatoriaus bloko ikrovimo būsena.

Akumuliatorius naudojimas

25min

Naudojamo akumuliatoriaus bloko likęs naudoji-mo laikas.

Akumuliatorius jkrovimas

25 min

Iškraunamo akumuliatoriaus bloko likęs jkrovi-mo laikas.

100%

Akumuliatoriaus blokas ikrautas iki galo.

Klaidos rodmuo

Akumuliatoriaus bloko temperatūra neatitinka leistinų verčių arba jis užblokuotas dėl trumpojo jungimo (žr. pagalbą trikčių atveju).

Akumuliatoriaus blokas sugedęs arba użblokuotas dėl saugos. Daugiau nenaudokite akumuliatoriaus bloko ir pašalinkite ji pagal galiojančias nuostatas.

Naudojimas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Naudodami jrenginį laikykitės naudojimo instrukcijos ir saugos reikalavimų.

→ Jkiškite akumuliatorių bloką i jrenginio laikiklj.

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Įsitikinkite, ar akumuliatorių blokas tinkamai užsifiksavo.

Nuoroda

Naudojimo metu ekrane rodomas likęs naudojimo laikas.

→ Baigę darbą išimkite akumuliatorių bloką iš įrenginio.
→ Baigę darba jkraukite akumuliatorių bloką.

Pastaba

Baigę naudoti ikraukite akumuliatorių bloką, net jei jis iš-sikrovęs tik iš dalies.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuodami jrenginį, atsižvelkite i jo masę.

DÉMESIO

Pažeidimo pavojus! Akumuliatorių blokus laikykite tik žemos oro drėgmės ir vėsesnėse nei 20 °C patalpose. Šį prietaisą galima laikyti tik patalpose.

Akumuliatoriaus bloko ekrane rodoma faktinė įkrovimo būsena, net jeigu įkroviklis neprijungtas.

Jeigu laikymo metu akumuliatoriaus bloko ekranas už-gęsta, akumuliatoriaus galia išseko ir ekranas buvo iš-jungtas. Kuo greičiau vėl jkraukite akumuliatoriaus blo-ką.

Transportavimas ir laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuodami jrenginį, atsižvelkite i jo masę.

Priežiūra ir aptarnavimas

→ Reguliariai tikrinkite, ar neužsiterše ikrovimo kontaktai ir, jei reikia, nuvalykite juos.
→ Jei akumuliatorių blokus laikote ilgesnį laiką, juos kartais įkraukite.

Techninė priežiūra

Prietaisas nereikalauja techninės priežiūros.

Pagalba gedimų atveju

Įkrovimo klaida

Ekranas išjungtas, akumuliatoriaus blokas nej-kraunamas

Įkroviklis sugedęs. Pakeiskite įkroviklj.

gali būti, kad akumuliatoriaus blokas yra visiškai išsi-krovęs. Palaukite, ar po kurio laiko ekrane bus rodo-mas likęs įkrovimo laikas. Jeigu ne, akumuliatoriaus blokas sugedęs. Pakeiskite akumuliatoriaus bloką.

Ekranas įjungtas bet akumuliatoriaus blokas nej-kraunamas

Įkroviklis sugedęs. Pakeiskite įkroviklj.

Įkrovimo klaida

Stebėkite ekrano rodmenis. Galimai akumuliatorius nepasiekė įprastinio diapazono temperatūros.

Ekrane rodomas temperatūros simbolis, akumu- liatoriaus blokas nejkraunamas

Per žema / per aukšta akumuliatoriaus bloko tempera- tūra. Akumuliatoriaus bloką laikykite vidutinės tempe- ratūros aplinkoje. Palaukite, kol akumuliatoriaus bloko temperatūra taps normali.Įkrovimas tada pradedamas automatiškai.

Eksploatacijos triktis

Ekrane rodomas temperatūros simbolis

Per žema / per aukšta akumuliatoriaus bloko temperatūra. Akumuliatoriaus bloką laikykite vidutinės temperatūros aplinkoje. Palaukite, kol akumuliatoriaus bloko temperatūra taps normali.

Įvykus trumpajam jungimui akumuliatoriaus bloko naudojimas blokuojamas kitas 30 sekundžių. Jeigu trumpasis jungimas įvyksta dažniau, akumuliatoriaus blokas užblokuojamas visam laikui. Norėdami atblokuoti akumuliatoriaus bloką, prijunkite jį prie įkroviklio.

Ekrane rodomas likusio naudojimo laikas 0, prietaisas išjungiamas.

Akumuliatorius išsikrovęs. Vėl įkraukite akumuliatoriaus bloką.

Laikymo klaida

Ekrane neberodoma likutinė galia

Akumuliatorius išsikrovęs. Vėl įkraukite akumuliatoriaus bloką.

Ekrane rodoma 70 % likutinė galia, nors akumuliatorius ką tik įkrautas.

Akumuliatoriaus blokas yra automatiniame laikymo režime. Šis režimas aktyvinamas tuo atveju, jeigu akumuliatorius nebuvo naudotas daugiau negu 21 dieną. Ši funkcija apsaugo akumuliatoriaus elementus nuo greito senėjimo ir prailgina jo tinkamumo naudoti laiką. Prieš naudodami jį kitą kartą, vėl iki galo įkraukite akumuliatoriaus bloką.

Bendroji klaida

Ekrane rodomas sulūžusios baterijos simbolis.

Akumuliatoriaus blokas sugedęs arba užblokuotas dėl saugos. Daugiau nenaudokite akumuliatoriaus bloko ir pašalinkite jį pagal galiojančias nuostatas.

Prietaiso aprašymas

Paveikslus rasite išlankstomame pus- lapyje!

■ Šioje naudojimo instrukcijoje aprašomi ant priekinio viršelio nurodyti daugiafunkciai si-urbliai.
Paveikslėliuose parodyta maksimali įranga, pri- klausomai nuo modelio skiriasi įranga ir kartu tie- kiami priedai.

Išpakuodami prietaisą patikrinkite, ar netrūksta priedų ir ar nėra pažeidimų. Jei prietaisas pažeistas gabenimo metu, praneškite apie tai pardavėjui.

• tiekiama kartu
  ○ galimi priedai

1 Siurbimo žarnos prijungimas

2 Akumuliatoriaus dėžė

3 Prietaiso jungiklis (IJUNGTI/IŠJUNGTI)

4 Akumuliatoriaus atblokavimo mygtukas

5 Rankena

6 Pūtimo funkcijos prijungimas

7 Kameros fiksatorius

8 Stovėjimo padėtis

9 Priedų dėklas

10 Vairuojamasis ratukas

11 Rezervuaras

12 Filtro maišelis

13 Lizdinis filtras

14 Siurbimo žarna su jungiamuoju elementu

15 Nuimama rankena

16 Siurbimo vamzdžiai - 2 vnt. x 0,5 m

17 Siaurasis antgalis

18 Grindų antgalis (su įmontuojamu elementu)

→ Norėdami atidaryti, patraukite skyriaus užraktus išorę ir nuimkite prietaiso galvą už rankenos.

Paveikslas B

→ Išimkite iš skyriaus turinj.

Paveikslas C

→ Apsukite kamerą, iki galo jsukite ratukus į angas kameros apačioje.

Paveikslas D

→ Prietaiso galvutę użdėkite ant talpyklos ir uždarykite talpyklą.

Paveikslas E

→ Siurbdami sausu nešvarumus, jei reikia, papildomai galite naudoti filtro maišelj.

Įkraukite akumuliatorių

Paveikslas F

Paveikslas G

→ Žr. skyrius „Ikrovimas“ ir „Akumuliatoriaus bloko valdymas“.

Naudojimo pradžia

Priedų prijungimas

Paveikslas H

→ Jspauskite siurbimo žarną i jrenginį taip, kad ji užsifiksuotų. Norėdami išimti siurbimo žarną, nykščiu paspauskite fiksatorių ir ištraukite siurbimo žarną.

Paveikslas I

→ Prijunkite rankeną prie siurbimo žarnos taip, kad užsifiksuotų.

→ Vieną i kitą sukiškite abu siurbimo vamzdžius ir su-junkite su rankena.

Pastaba: Priedus, pavyzdžiui siurbimo šepečius (papildoma įranga) galite mauti tiesiai ant jungiamojo elemento ir taip prijungti prie siurbimo žarnos.

Taip patogu dirbti net ankštose patalpose.

Jei reikia, nuimamą rankeną galite jdėti tarp priedo ir si-urbimo žarnos.

Patarimas: Grindims siurbti rankeną užmaukite ant si-urbimo žarnos.

Paveikslas J

→ Norėdami nuimti rankeną nuo siurbimo žarnos, pa- spauskite fiksatorių nykščiu ir rodomuoju pirštu ir nutraukite rankeną

Pastaba: Nuêmę rankeną priedus galite užmauti tiesiai ant siurbimo žarnos.

Paveikslas K

→ Grindų antgalį sujunkite su siurbimo vamzdžiu.

Pastaba: Sausiems nešvarumams arba vandeniui nuo grindų siurbti būtinai naudokite grindų antgalio įdėklą (šepetėlio juostelę arba guminį apvadėlj).

Akumuliatoriaus bloko jdėjimas

Paveikslas L

→ Akumuliatoriaus bloką lš viršaus jdėkite akumuliatoriaus laikiklj ir užfiksuokite.

Prietaiso jjungimas

Paveikslas M

→ I padėtis: siurbimo ir pūtimo funkcija. 0 padėtis: prietaisas išjungtas.

Bendrieji nurodymai dèl valdymo

DÈMESIO

Metalinis skyrius jsiurbiant didelė stambių dulkių kiekį gali įgyti statinį krūvj, kuris gali išsikrauti palietus.

DÉMESIO

Akumuliatoriaus laikiklio sritis turi būti švari.

■ Jeigu j šią sritj patenka per daug nešvarumų, gali būti, kad akumuliatoriaus bloko nebegalima tinkamai jdėti / užfiksuoti. ■ Taip pat gali būti, kad akumuliatoriaus bloko nebegalima išimti iš įrenginio, nes nebegalima pajudinti išėmimo svirties.

Valdymas

DÉMESIO

Dirbkite tik su jdètu kasetiniu filtru, tiek drègnam, tiek sausam valymui!

Sausas valymas

DÉMESIO

Prieš dirbdami patikrinkite, ar nepažeistas filtras ir, jei reikia, pakeiskite jj.

Naudokite tik sausam valymui skirtą filtro kasetę.

Paveikslas E

→ Patarimas:: smulkioms dulkėms siurbti įdėkite fil- tro maišelį.

Pastabos dėl filtro maišelio

– Filtro maišelio užpildymo lygis priklauso nuo to, kokie nešvarumai siurbiami.

– Siurbiant smulkias dulkes, smėlj ir pan., filtro maišelis turi būti keičiamas dažniau.

– Užsikimše filtro maišeliai gali sutrūkti, todėl laiku keiskite filtro maišelį!

DÉMESIO

Siurbdami atvėsusius pelenus būtinai naudokite atsky- riklj.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.

Drègnas valymas

DÉMESIO

Nenaudokite filtro maišelio!

Paveikslas K

→ Siurbdami drėgną ar skystą terpę, naudokite tinkamus grindų antgalio įdėklus ir reikiamus priedus.

Pastaba: kai maišelis užsipildo, rodiklis uždaro siurbimo angą, todėl padidėja variklio sūkių skaičius. Prietaisą tuoj pat išjunkite ir ištuštinkite talpyklą.

Pūtimo funkcija

Sunkiai prieinamoms vietoms arba valyti vietoms, kur siurbti nejmanoma, pvz., lapams iš žvyro šalinti.

Paveikslas N

→ Jkiškite siurbimo žarną i pūtimo jungti, taip suaktyvindami pūtimo funkcija.

Darbo nutraukimas

→ Išjunkite prietaisa.

Paveikslas 0

→ Grindų antgalį pakabinkite į stovėjimo padėtį.

Pastaba: Jeigu nutraukus darbą būtina išimti siurbimo galvą, akumuliatoriaus blokas gali likti viduje. Akumuliatoriaus blokas yra tvirtai užfiksuotas ir negali iškristi.

Darbo pabaiga

→ Išjunkite prietaisą.
Paveikslas P
→ Pastumkite akumuliatoriaus atblokavimo klavišą i priekį ir išimkite iš įrenginio akumuliatoriaus bloką.
→ Jeigu reikia, jkraukite akumuliatoriaus bloką iš naujo (žr. skyrių „Akumuliatoriaus bloko jkrovimas“).

Rekomenduojama: Pabaigę darbą pobūdį išimkite iš įrenginio akumuliatoriaus bloką.

Ištuštinkite rezervuarą.

Paveikslas Q

→ Nuimkite prietaiso galvutę ir ištuštinkite rezervuarą.

Prietaiso laikymas

Paveikslas R

→ Pritvirtinkite prie prietaiso priedus ir laikykite ji sau-soje patalpoje.

Akumuliatoriaus bloko laikymas

Pastaba: Nepriklausomai nuo siurbimo režimo, LC ekranas naudoja šiek tiek akumuliatoriaus galios, ne-svarbu, ar akumuliatoriaus blokas yra jrenginyje, ar iš-imtas iš jo.

→ Žr. skyrius „Ikrovimas“ ir „Akumuliatoriaus bloko valdymas“.

Transportavimas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus!

Transportuojant jrenginj, reikia atsižvelgti i jo svorj.

Transportavimas rankomis

→ Prietaisą už rankenos pakelkite į viršų ir neškite.

Transportavimas transporto priemonėmis

→ Prietaisą užfiksuokite, kad nenuslystų ir neapvirstų.

Priežiūra ir aptarnavimas

→ Prietaisą ir plastiko priedus valykite įprasta plastikui skirta valymo priemone.
→ Jei reikia, kamerą ir priedus išplaukite vandeniu ir prieš vėl naudodami išdžiovinkite.

Paveikslas S V

→ Lizdinj filtrą, jei reikia, valykite tik po vandens srove netrinkite ir nevalykite šepečiu. Prieš sumontuodami, palaukite, kol išdžius.
→ Reguliariai tikrinkite, ar neužsiterše jkrovimo kontaktai ir, jei reikia, nuvalykite juos.
→ Patikrinkite, ar neužsiterše vėdinimo angos ir, jei reikia, išvalykite jas.

Techninė priežiūra

Prietaisas nereikalauja techninės priežiūros.

Pagalba gedimų atveju

Prietaisas neveikia

Paveikslas L

→ Akumuliatoriaus bloko padėtis akumuliatoriaus laikiklyje neteisinga, įstumkite akumuliatoriaus blokąj akumuliatoriaus laikiklj ir užfiksuokite.
→ Akumuliatoriaus bloko jkrovos lygis (žr. ekraną), jeigu reikia, jkraukite jj.
→ Akumuliatoriaus blokas arba jkroviklis sugedęs, pakeiskite akumuliatoriaus bloką arba jkroviklij nauju.

Irenginys išsijungia savaime

→ Prietaisas / akumuliatoriaus blokas perkaito, šiek tiek palaukite, kad prietaisas / akumuliatoriaus blokas galėtu atvėsti.
→ Skyrius pilnas vandens, todėl aktyvinta plūdė; ištuštinkite skyrių.

Sumažėjęs siurbimo galingumas

→ Užsikišo priedai, siurbimo žarna arba siurbimo vamzdis. Kamštį pašalinkite naudodami tinkamą pagalbinę priemone.

Paveikslas E

→ ar nepilnas filtro maišelis; jdėkite naują maišelį.
Paveikslas S V
→ ar neužterštas lizdinis filtras; išpurtykite lizdinį filtrą ir, jei reikia, plaukite vandens srove.
→ Pakeiskite lizdinj filtra.

Rekomenduojama: keisti kasetinį filtrą 1 kartą per metus.

Techniniai duomenys

Akumuliatoriaus blokas ir standartinis jkroviklis šiose komplektacijose:■ WD 3 Battery Set■ WD 3 Battery Premium Set(Akumuliatoriaus blokas „Battery Power 36/25“ / standartinis jkroviklis „Battery Power BC 36 V“)
Irenginys
Nominalioji galia W 300
Eksploatavimo trukmė, kai akumuliatorius visiškai įkrautas (maks.)	min 15
Apsaugos klasė III
Saugiklio rūšis IPX4
Akumuliatoriaus blokas „Battery Power 36/25“
Nominali įtampa V 36
Vardinė galia(pagal IEC/EN 61690)	Ah 2,4
Vardinis galingumas(pagal elementų gamintojo duo-menis)	Ah 2,5
Vardinė energija(pagal UN 3480)	Wh 86,4
Įkrovimo srovė, didž. A 4
Akumuliatoriaus tipas Ličio jonai
Masė kg 0,9
Matmenys (l x b x h)	mm	133x88x72
Standartinis įkroviklis „Battery Power BC 36 V“
Akumuliatoriaus bloko vardinė tampa	V	36
Didžiausia įkrovos srovė	A	0,5
Akumuliatoriaus tipas	Ličio jonai
Tinklo įtampa	V	100-240
Dažnis	Hz	50-60
Imamoji srovė (maks.)	A	0,3
Apsaugos klasė	☐	II
Svoris (be akumuliatoriaus bloko)	g	205

Gamintojas pasilieka teisę keisti techninius duomenis!

3MICT
