KÄYTTÖOHJE WD 3 Battery Set Kärcher

Yleisiä ohjeita FI 5

Turvaohjeet FI 5

Akkupakettia ja laturia koskevia ohjeita FI 8

Turvalaitteet FI 9

Hallintaelementit FI 9

Lataustapahtuma FI 9

Akun käyttäminen FI 9

Säilytys FI 10

Kuljetus ja varastointi FI 10

Hoito ja huolto FI 10

Häiriöapu FI 10

Laitekuvaus FI 11

Asennus FI 11

Akun lataaminen FI 11

Käyttöönotto FI 11

Yleiset käyttöohjeet FI 12

Käyttö FI 12

Kuljetus FI 12

Hoito ja huolto FI 12

Häiriöapu FI 12

Tekniset tiedot FI 13

Arvoisa asiakas,

Lue tämä alkuperäiskäyttöohje ennen laitteesi ensimmäistä käyttöä, toimi sen mukaisesti ja säilytä käyttöohje myöhempää käyttöä tai mahdollista toista omistajaa varten.

Yleisiä ohjeita

Tarkoituksenmukainen käyttö

Laite on tarkoitettu käytettäväksi monitoimi-imurina tä- män käyttöohjeen kuvausten ja turvaohjeiden mukai- sesti.

Tämä laite on suunniteltu yksityiskäyttöön eikä vastaa ammattikäyttöön tarkoituksia vaatimuksia.

– Suojaa laite sateelta. Älä säilytä laitetta ulkona.

– Tällä laitteella ei saa imuroida tuhkaa eikä nokea.

Valmistaja ei vastaa mahdollisista vahingoista, jotka johtuvat ohjeidenvastaisesta käytöstä.

Ympäristönsuojelu

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Pakkausmateriaalit ovat kierrätettäviä. Huolehdi pakkausten ympäristöystävällisestä hävittämisestä.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätykseen. Paristot ja akut sisältävät aineita, joita ei saa päästää ympäristöön. Huolehdi vanhojen laitteiden sekä paristojen ja akkujen ympäristöystävällisestä hävittämisestä.

Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin. Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon.

Asiakaspalvelu

KÄRCHER -edustustomme vastaa mielellään kysymyksiisi ja auttaa mahdollisissa häiriötilanteissa.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne ta- kaavat laitteen turvallisen ja häiriöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivustolla www.ka- ercher.com.

Toimitus

Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai ha vaitset kuljetusvahinkoja.

Turvaohjeet

Vaarallisuusasteet

⚠ VAARA

Huomautus välittömästi uhkaa- vasta vaarasta, joka voi aiheut- taa vakavan ruumiinvamman tai johtaa kuolemaan.

⚠️VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Turvaohjeet märkä-/kuivaimureille

Turvallinen käyttö

⚠ VAARA

Käyttäjän on käytettävä laitetta tarkoituksenmukaisesti. Käyttäjä on huomioitava pai-kalliset olosuhteet ja työsken-nellessään laitteen kanssa huomioitava ympäristössä oleskelevat henkilöt.

Käyttö räjähdysalttiilla alueilla on kielletty.

Käytettäessä laitetta vaara-alueilla on noudatettava vastaavia turvallisuusmääräyksiä.

■ Laitetta ei saa käyttää, jos se on aikaisemmin pudonnut, näkyvästi vaurioitunut tai epätiivis.

- Pidä pakkausfoliot lasten ulottumattomissa, tukehtumisvaara!

⚠VAROITUS

■ Laitetta eivät saa käyttää sellaiset henkilöt, joilla on rajoit-tuneet fyysiset, aistimukselliset tai henkiset kyvyt tai, joilta puuttuu laitteen käyttämiseen tarvittavaa kokemusta ja/tai tietoa, paitsi jos heidän turval-

lisuudestaan vastaava henkilö valvoo heitä tai on antanut heille laitteen käyttämiseen tarvittavat ohjeet.

Lapset saavat käyttää laitetta vain, kun he ovat yli 8 vuotiai-ta ja ovat turvallisuudesta vastaavan henkilön valvon-nassa tai ovat saaneet hänel-tä opastuksen laitteen käyttämiseen.

■ Lapset eivät saa leikkiä laitteen kanssa.

■ Lapsia on valvottava sen var mistamiseksi, että he eivät leiki laitteella.

Käytä ja säilytä laitetta vain kuvausten tai kuvien mukaisesti!

■ Laitteessa on sähköisiä ra-kenneosia - älä puhdista sitä juoksevassa vedessä.

⚠VARO

- Älä koskaan jätä laitetta valvomatta niin kauan, kun se on käytössä.

HUOMIO

■ Laitetta ei saa käyttää alle 0 °C lämpötiloissa.

- Älä koskaan imuroi ilman suodatinta, laite saattaa muuten vaurioitua.

■ Suojaa laite äärimmäisiltä sääolosuhteilta, kosteudelta ja kuumuudelta.

Muita vaaroja

⚠ VAARA

Räjähdysvaara!

Käyttö räjähdysalttiilla alueille on kielletty.

• Älä imuroi räjähdysherkkiä tai palamaan syttyviä kaasuja, nesteitä ja pölyjä!
• Älä imuroi reaktiivisia metallipölyjä (esim. alumiini, magnesium tai sinkki)!
• Älä imuroi ohentamattomia happoja tai emäksiä!
• Älä imuroi palavia tai hehku-via kohteita!

⚠VAROITUS

Loukkaantumisvaara!

Vältä imurointia suuttimella ja putkella pään lähellä.

△VARO

■ Onnettomuuksien tai vammo- jen välttämiseksi, huomioi lai- tetta kuljetettaessa sen paino (katso Tekniset tiedot).

Seisontavakavuus

⚠VARO

Varmista ennen laitteen jo- kaista käyttämistä tai siihen kohdistuvaa toimenpidettä, että laite seisoo kantavalla alustalla tukevasi paikallaan, jotta vältytään laitteen kaatu- misen aiheuttamilta onnetto- muuksilta tai vaurioilta.

Latauslaitteen turvaohjeet

⚠️ VAARA

Tarkasta ennen käyttöä, että verkkopistoke, yhdysjohto, akkuadapteri ja akku ovat kunnossa. Vaurioituneita laitteita ei saa käyttää eikä vaihtaa.
■ Latauslaitetta ei saa avata. Latauslaite on vaihdettava, jos se vaurioituu tai siihen tu- kee vika.
- Älä käytä latauslaitetta räjähdysalttiissa tiloissa.
- Älä koskaan tartu märillä kä- sillä virtapistokkeeseen ja pistorasiaan.
- Älä käytä latauslaitetta, jos se on likainen tai märkä.
- Älä lataa paristoja (ensiöpa-reja) räjähdysvaaran vuoksi.

⚠VARO

■ Tyyppikilvessä ilmoitetun jän nitteen on oltava sama kuin pistorasian jännite.
Käytä latauslaitetta vain hyväksyttyjen akkupakkausten lataamiseen.
■ Lataa akkupaketti vain muka na toimitetulla alkuperäisellä latauslaitteella tai jollakin KÄRCHERin hyväksymällä latauslaitteella.

HUOMIO

• Älä kanna latauslaitetta yhdysjohdosta kiinni pitäen.
• Pidä yhdysjohto kaukana kuumuudesta, terävistä reunoista, öljystä ja liikkuvista laitteen osista.

■ Verkkopistoketta ei saa peittää.
- Älä käytä jatkojohtoja, joissa on useita pistokepaikkoja ja joiden avulla käytetään useita laitteita yhtä aikaa.
- Älä kierrä yhdysjohtoa pistokkeen tai akkuadapterin ympä-rille, jotta osat eivät vaurioidu.

Latauslaitteessa olevat symbolit

Suojaa latauslaite koste- udelta ja varastoi se kui- vassa tilassa. Laite on tarkoitettu ainoastaan käytettäväksi sisätilois- sa, suojaa laite sateelta.

Latauslaitteessa on integroitu 1 ampeerin sulake.

Latauslaite täyttää suo- jausluokan II vaatimuk- set.

Akkupaketin turvaohjeet Lue akkupaketin mukana toi- mitettavat turvallisuusohjeet. Niitä on noudatettava ehdot- tomasti käytön aikana!

Akkupakettia ja laturia koskevia ohjeita

△VARO

– Räjähtävän akun aiheuttama loukkaantumisvaara, vaurioitumisvaara! Lataa akkupaketteja vain tähän tarkoitetulla latauslaitteella.
– Tarkasta ennen käyttöä akkupaketin ja latauslaitteen yhteensopivuus!
– Lataa vain ehjiä akkupaketteja.
– Rakennemuutokset ja valmistajan hyväksymättö-mät muutokset ovat turvallisuussyistä kiellettyjä.
– Jokainen muu käyttö on luvatonta. Käyttäjä on vastuussa vaaratilanteista, jotka aiheutuvat epäsopivasta käytöstä.

Käyttöönottoa varten tarvitaan akkupaketti ja laturi 36 V -nimellisjännitteellä. Sarjaversioissa toimitukseen sisältyy jo Li-ION-akkupaketti 36 V, 2,5 Ah (Battery Power 36/25) sekä vakiolaturi 36 V (Battery Power BC 36 V).
■ Akkupaketteja Battery Power (+) 36/25, 36/50 ja 36/75 saa käyttää vain yhdessä Kärcher 36 V Battery Power -järjestelmän tarkoitukseen soveltuvien laitteiden kanssa.
■ Toimitukseen sisältymättömiä tai lisäksi tarvittavia akkuja/latureita on saatavana erikoisvarusteina ja ne voidaan vastaavasti hankkia jälkikäteen.
■ Huomioi käytettävän laitteen käyttöohje ja mahdolliset turvallisuusohjeet ennen akkupaketin käyttämistä KÄRCHER Battery Power -akkualustaan kuuluvassa laitteessa.
■ Lisätietoja akkupakkauksen käyttöohjeesta sekä varusteista ja varaosista löytyy internetistä osoitteesta www.kaercher.com.

36 V Battery Power -akkupaketit

Nimike	Akkutyyppi	Nimellisjännite	Nimelliskapasiteetti(standardin IEC/EN 61690 mukaan)	Nimellisteho(kennon valmistajantietojen mukaan)
	4,8 5,0	V	A	h
36/25 36 2
36/50 36 4

Kuljetus

■ Litiumioniakku kuuluu vaarallisia esineitä koskevan lainsäädännön vaatimusten piiriin, ja käyttäjä voi kul-jettaa sitä yleisillä liikennealueilla ilman lisääasiakirjoja.
Lähetettäessä kolmannen osapuolen (kuljetusyri-tyksen) välityksellä on otettava huomioon pakkaamista ja tunnistemerkintöjä koskevat erityisvaatimukset.
Akun saa lähettää vain, jos sen kotelo ei ole vauri-oitunut. Teippaa avoimet koskettimet kiinni ja pakkaa akku tukevasti ja turvallisesti. Se ei saa liikkua pakkauksessa.
■ Noudata myös kansallisia määräyksiä.

Turvalaitteet

△VARO

Turvalaitteet on tarkoitettu loukkaantumisilta suo- jaamiseksi, niitä ei saa muuttaa eikä ohittaa.

Suojakytkentä

Sisäänrakennettu suojakytkentä suojaa akkupakkausta

■ ylikuumenemiselta
■ syväpurkaukselta
Ylilataus
■ Oikosulku

Hallintaelementit

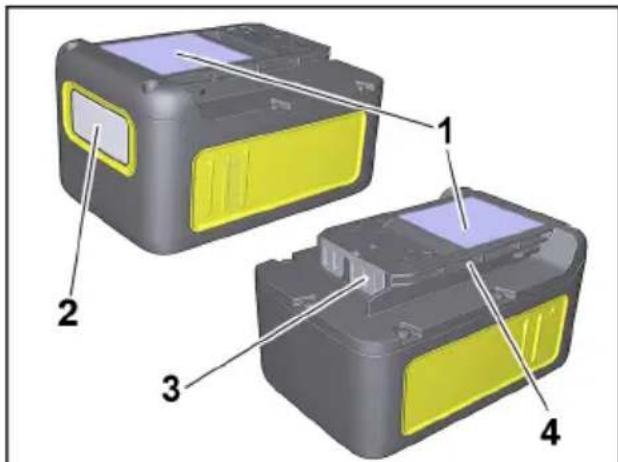

Akku

Kuva tyyppikohtainen

1 Tyyppikilpi
2 N ä y t t ö
3 Liitännät
4 Aufnahme

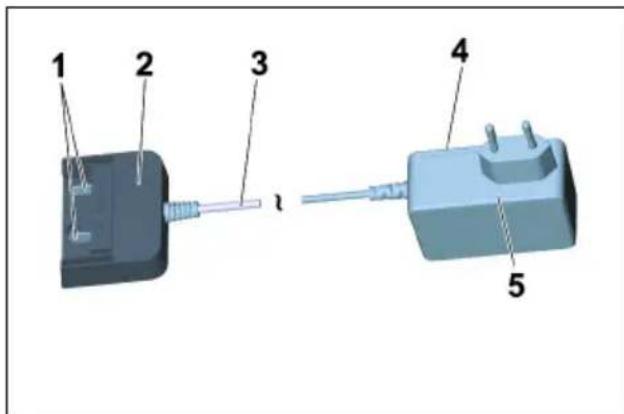

Vakiolatauslaite

1 Latauskoskettimet
2 Akkuadapteri
3 Yhdysjohto
4 Tyyppikilpi
5 Verkkopistoke

Lataustapahtuma

△VARO

Loukkaantumisvaara, vaurioitumisvaara! Noudata latauslaitteen käyttöohjetta ja turvaohjeita.

Ohje

Uudet akkupaketit on vain esiladattu, ja ne on ladattava täyteen ennen ensimmäistä käyttöä.

Näyttö aktivoituu ensimmäisen latauksen yhteydessä. Jotta varaustilan näyttö toimisi oikein, akkupakettia on käytettävä ensimmäisen käytön yhteydessä laitteen sammumiseen asti.

Kuva F

→ Yhdistä verkkopistoke pistorasiaan.
→ Työnnä akku latauslaitteen akkuadapteriin.
→ Lataus alkaa automaattisesti.

Kuva G

→ Akkupaketin näytöllä näkyy jäljellä oleva latausaika.
→ Vakiolaitteen (Battery Power BC 36 V) tyhjän akkupaketin (Battery Power 36/25) latausaika on noin 5.5 tuntia.
→ Jos akkupaketti on täyteen ladattu, näytöllä näkyy 100 %.
→ Vedä akku latauksen jälkeen irti akkuadapterista.
→ Irrota verkkopistoke pistorasiasta.

Ohje

Jos näytöllä ei näy mitään, kun akkupaketti on latauslaitteessa, akun kapasiteetti on käytetty tai hyvin alhai- nen. Kun akkupakettia on ladattu riittävästi, näytöllä nä- kyy jäljellä oleva latausaika.

Jos näytöllä ei näy mitään edes pidemmän ajan kuluttua, akkupaketti on viallinen ja se täytyy vaihtaa. Ohje

Uudet akkupaketit saavuttavat täyden kapasiteettinsa noin 5 lataus- ja käyttöjakson jälkeen.

Pidemmän aikaa käyttämättömänä olleet akkupaketit on ladattava uudelleen ennen käyttöä.

Jos lämpötila on alle 0 °C, akkupaketin suorituskyky laskee.

Pitkäaikainen varastointi yli 20 °C:n lämpötilassa voi heikentää akkupaketin kapasiteettia.

Huomautus

Ladattua akkupakkausta voidaan pitää latauslaitteessa, kunnes akku otetaan käyttöön. Yilatautumisen vaaraa ei ole.

Tarpeettoman energiankulutuksen välttämiseksi, latauslaitteen verkkopistoke tulisi vetää pois pistorasiasta, heti kun akkupakkaus on täyteen ladattu.

Akun käyttäminen

Näyttö

■ Akkupaketissa on näyttö, jolla näkyvät jatkuvasti tiedot varaustilasta, latauksen etenemisestä sekä jäljellä olevasta käyttöajasta. Lisäksi näytöllä näkyvät mahdolliset virheilmoitukset.
Käyttöajan mukautus aikaansaadaan tehon vaihtokytkennän kautta.
Käytetystä laitteesta riippuen näyttö kääntyy, kun akkupaketti asetetaan sisään.

Näyttö Merkitys

Akun varastointi

20%

Akkupaketin varaustila, kun sitä ei käytetä.

Akun käyttäminen

25 min

Akkupaketin jäljellä oleva käyttöaika, kun sitä käytetään.

Akun lataaminen

25 min

Akkupaketin jäljellä oleva latausaika, kun sitä ladataan.

100%

Akkupaketti täyteen la- dattu.

Virheilmoitus

Akkupaketin lämpötila sallittujen arvojen ulko-puolella tai sen käyttö estetty oikosulun vuoksi (katso Häiriöapu).

Akkupaketti viallinen ja käyttö turvallisuussyistä estetty. Älä enää käytä akkupakettia ja hävitä se määräysten mukaisesti.

Käyttö

△VARO

Loukkaantumis- ja vaurioitumisvaara! Noudata käytetäessä käytetyn latauslaitteen käyttöohjetta ja turvaohjeita.

→ Työnnä akkupakkaus laitteen pidikkeeseen.

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi tällöin, että akkupakkaus napsahtaa kunnolla lukitukseen.

Ohje

Käytön aikana näytöllä näkyy jäljellä oleva käyttöaika.

→ Töiden jälkeen, ota akkupakkaus pois laitteesta.
→ Lataa akkupakkaus töiden jälkeen.

Huomautus

Lataa myös osittain purkautuneet akkupakkaukset käytön jälkeen.

Säilytys

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

HUOMIO

Vaurioitumisvaara! Säilytä akkupakkauksia vain tiloissa, joissa on matala ilmankosteus ja lämpötila alle 20°C.

Tätä laitetta saa säilyttää vain sisätiloissa.

Akkupaketin näytöllä näkyy senhetkinen varaustila, vaikkei akkupakettia olisi kiinnitetty latauslaitteeseen.

Jos akkupaketin näyttö sammuu varastoinnin aikana, akun kapasiteetti on käytetty ja näyttö on pois päältä. Lataa akkupaketti mahdollisimman pian uudelleen.

Kuljetus ja varastointi

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

Hoito ja huolto

→ Tarkasta latauskontaktien likaantuneisuus säänöllisesti ja puhdista tarvittaessa.
→ Väilataa pidemmän aikaa varastoituna olleet akku-pakkaukset.

Huolto

Laitetta ei tarvitse huoltaa.

Häiriöapu

Virhe ladattaessa

Näyttö on pois päältä, akkupaketti ei lataudu

Latauslaite on viallinen. Vaihda latauslaite.

Akkupaketin varaus voi olla kokonaan käytetty. Odota, näkyykö näytöllä jonkin ajan kuluttua jäljellä oleva latausaika. Jos ei näy, akkupaketti on viallinen. Vaihda akkupaketti.

Näyttö on päällä mutta akku ei lataudu

Latauslaite on viallinen. Vaihda latauslaite.

Kiinnitä huomiota näyttöön. Akun lämpötila ei ole välttämättä normaalilla alueella.

Näytöllä näkyy lämpötilasymboli, akkupaketti ei la-taudu

Akun lämpötila on liian matala/korkea. Vie akku ympäristöön, jossa on kohtuulliset lämpötilat. Odota, kunnes akun lämpötila on taas normaali.
Lataus alkaa tämän jälkeen automaattisesti.

Virhe käytössä
Näytöllä näkyy lämpötilasymboli

Akun lämpötila on liian matala/korkea. Vie akku ympäristöön, jossa on kohtuulliset lämpötilat. Odota, kunnes akun lämpötila on taas normaali.

Oikosulun yhteydessä akkupaketin käyttö estetään 30 sekunniksi. Jos oikosulkuja esiintyy usein, akkupaketin käyttö estetään pysyvästi. Liitä akkupaketti eston poistamista varten latauslaitteeseen.

Virhe käytössä

Näytöllä näkyvä jäljellä oleva käyttöaika on 0, laite sammu.

Akkupaketin varaus on kokonaan käytetty. Lataa ak-kupaketti uudelleen.

Virhe varastoitaessa

Näytöllä ei enää näy jäljellä olevaa kapasiteettia

Akkupaketin varaus on kokonaan käytetty. Lataa ak- kupaketti uudelleen.

Näytöllä näkyvä jäljellä oleva kapasiteetti on 70 %, vaikka akkupaketti on vasta ladattu.

Akkupaketti on automaattisessa varastointitilassa. Kyseinen tila aktivoituu, kun akkua ei ole käytetty yli 21 päivään. Tämä toiminto suojaa akkukennoja nopealta vanhentumiselta ja pidentää niiden käyttöikää. Lataa akkupaketti jälleen kokonaan täyteen ennen seuraavaa käyttöä.

Yleinen virhe

Näytöllä näkyy katkennut akkusymboli.

Akkupaketti viallinen ja käyttö turvallisuussyistä estetty. Älä enää käytä akkupakettia ja hävitä se määräysten mukaisesti.

Laitekuvaus

Katso avattavalla kansisivulla olevia kuvia!

Tämä käyttöohje kuvaa etukansisi-vulla esitetyt monitoimi-imurit.
Kuvat esittävät maksimia varustelua, mallista riippuen varustelussa ja mukana toimitetuissa varusteissa on eroavuuksia.

Tarkasta purkaessasi pakkauksesta, ovatko kaikki varusteet olemassa ja ovatko osat vaurioituneet Jos havaitset kuljetusvaurioita ota yhteyttä myyjäliikkeeseen.

kuuluvat toimitukseen
○ mahdolliset varusteet

1 Imuletkuliitäntä
2 Akkulokero
3 Laitekytkin (PÄÄLLE/POIS)
4 Akun vapautuspainike
5 Kahva
6 Puhallusliitäntä
7 Säiliönlukitus
8 Pysäköintipidike
9 Varusteiden säilytyspaikka
10 Ohjausrulla
11 Säiliö
12 Suodatinpussi
13 Patruunasuodatin
14 Imuletku liitinkappaleella
15 Irrotettava käsikahva
16 Imuputket 2 x 0,5 m
17 Rakosuutin
18 Lattiasuulake (sisäkkeineen)
19 Akku Battery Power 36/25
20 Vakiolaturi Battery Power BC 36 V

Asennus

Kuva A

→ Säiliön lukkojen avaamiseksi vedä ulospäin ja poista laitepää kantokahvasta.

Kuva B

→ Ota sisältö pois säiliöstä,

Kuva C

→ Käännä säiliö ylösalaisin ja paina sitten ohjausrullat säiliön pohjassa oleviin reikiin vasteeseen asti.

Kuva D

→ Aseta laitepää säiliön päälle ja lukitse säiliön luki-tukset.

Kuva E

→ Kuivan imuroimiseen voi tarvittaessa käyttää lisäksi suodatinpussia.

Akun lataaminen

Kuva F

Kuva G

→ Katso luku Lataus pikalaturilla ja Akun käyttäminen.

Käyttöönotto

Lisävarusteiden liittäminen

Kuva H

→ Työnnä imuletku laitteen letkuliittimeen, se napsahtaa lukitukseen. Irrota imuletku painamalla lukitusnuppia peukalolla ja vetämällä letku irti.

Kuva I

→ Työnnä käsikahvaa imuletkuun, kunnes se napsahtaa lukitukseen.
→ Yhdistä molemmat imuputket toisiinsa ja liitä käsi- kahvaan.

Huomautus: Lisävarusteet, kuten esim. imuharjat (valinnaiset) voi pistää suoraan liitinkappaleeseen ja yhdis tää siten imuletkuun.

Mukavaa imurointia myös ahtaissa tiloissa.

Irroitettavan käsikahvan voi tarvittaessa kiinnittää lisävarusteen ja imuletkun väliin.

Suositus: Pistä lattiaa imuroitaessa käsikahva imuletkuun.

Kuva J

→ Kahvan poistamiseksi imuletkusta paina lukitusta peukalolla ja etusormella ja vedä kahva pois.

Huomautus: Kun käsikahva poistetaan, lisävarusteet voi pistää suoraan imuletkuun.

Kuva K

→ Yhdistä lattiasuutin imuputkeen.

Huomautus: Kuivaa likaa tai vettä lattialta imuroitaessa - käytä lattiasuulakkeessa aina sisäkettä (harjakaista ja kumihuuli).

Akkupaketin asettaminen

Kuva L

→ Työnnä akkupaketti ylhäältä päin akkupidikkee-seen ja anna lukittua.

Laitteen käynnistys

Kuva M

→ Asento I: Imu- tai puhallustoiminto. Asento 0: Laite on kytketty pois päältä.

Yleiset käyttöohjeet

HUOMIO

Metallisäiliö voi latautua staattisesti imuroitaessa suuria hienopölymääriä ja kosketettaessa sitten tapahtua sähköpurkaus.

HUOMIO

Akkupidikkeen alue on pidettävä puhtaana.

Jos tälle alueelle kertyy liian paljon likaa, voi olla että akkupakettia ei voi asettaa enää oikein paikoilleen/lukita.
■ Samoin on mahdollista, että akkupakettia ei e nää voi poistaa laitteesta, koska irrotusvipua ei enää voi liikuttaa.

Käyttö

HUOMIO

Imuroi aina patruunasuodatinta käyttäen, tämä koskee sekä märkä- että kuivaimurointia!

Kuivaimu

HUOMIO

Tarkasta ennen käyttämistä, onko suodatin vahingoittunut ja vaihda tarvittaessa uuteen.

Työskentele ainoastaan kuivalla patruunasuodattimella!

Kuva E

→ Suositus: Käytä suodatinpussia hienopölyä imuroitaessa.

Suodatinpussia koskevat ohjeet

• Suodatinpussin täyttyminen riippuu imuroitavan lian laadusta.
  – Hienoa pölyä, hiekka yms. imuroitaessa on suodatinpussi vaihdettava useammin.
  – Tukkeutunut suodatinpussi voi revetä, vaihda siksi suodatinpussi hyvissä ajoin!

HUOMIO

Imuroi kylmää tuhkaa vain esierotinta käyttäen. Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Märkäimu

HUOMIO

Älä käytä suodatinpussia!

Kuva K

→ Huomioi kostea tai märkää likaa imuroitaessa, että käytät oikeaa lattiasuulakkeen sisäkettä ja liität vastaavan lisävarusteen.

Huomautus: Jos säiliö on täynnä, uimuri sulkee imuaukon ja laite käy kohonneella kierrosluvulla. Kytke laite heti pois päältä ja tyhjennä säiliö.

Puhallustoiminto

Vaikeasti luoksepäästävien paikkojen puhdistamiseen tai paikkoihin, joissa imurointi ei ole mahdollista, esim. puun lehdet hiekka-alustalla.

Kuva N

→ Pistä imuletku puhallusliitäntään, se aktivoi puhallustoiminnan.

Käytön keskeytys

→ Kytke laite pois päältä.

Kuva

→ Ripusta lattiasuulake pysäköintipitimeen.

Ohje: Jos työtauon aikana imupää täytyy poistaa, akkupaketti voi jäädä paikoilleen. Akkupaketti on tiukasti lukittu, eikä se voi pudota.

Käytön lopetus

→ Kytke laite pois päältä.

Kuva P

→ Työnnä akun lukituksen avauspainike eteenpäin ja poista akkupaketti laitteesta.

→ Lataa akkupaketti tarvittaessa (katso luku Akkupaketin lataaminen).

Suositus: Poista akkupaketti töiden lopettamisen jälkeen laitteesta.

Säiliön tyhjennys

Kuva Q

→ Poista laitepää ja tyhjennä säiliö.

Laitteen säilytys

Kuva R

→ Laita varusteet laitteeseen ja säilytä laitetta kuivissa tiloissa.

Akkupaketin säilyttäminen

Ohje: Riippumatta imurointikäytöstä LC-näyttö kuluttaa hieman akun virtaa huolimatta siitä, onko akkupaketti laitteessa vai ulkopuolella.

→ Katso luku Lataus pikalaturilla ja Akun käyttäminen.

Kuljetus

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

Kuljetus käsin

→ Nosta ja kanna laitetta kantokahvasta.

Kuljetus ajoneuvoissa

→ Varmista laite siirtymisen ja kaatumisen varalta.

Hoito ja huolto

→ Puhdista laite ja varusteosat tavallisella muovin-puhdistusaineella.
→ Huuhtele säiliö ja varusteet rarvittaessa vedellä ja kuivaa ennen uudelleen käyttöä.

Kuva S V

→ Puhdista tarvittaessa patruunasuodatin vain juoksevalla vedellä, älä hankaa tai käytä harjaa. Anna suodattimen kuivua täysin ennen takaisin paikalleen asettamista.
→ Tarkasta latauskontaktien likaantuneisuus säännöllisesti ja puhdista tarvittaessa.
→ Tarkasta tuuletusrakojen likaantuneisuus ja puh-dista tarvittaessa.

Huolto

Laitetta ei tarvitse huoltaa.

Häiriöapu

Laite ei toimi

Kuva L

→ Akkupaketti ei ole oikein akkupidikkeessä, työnnä akkupaketti sisään akkupidikkeeseen ja anna sen lukittua.
→ Akkupaketin lataustila (katso näyttö) liian heikko, lataa akkupaketti tarvittaessa.
→ Akkupaketti tai laturi viallinen, vaihda akkupaketti tai laturi uuteen varusteosaan.

Laite kytkeytyy itsenäisesti pois päältä.

→ Laite/akkupaketti ylikuumentunut, odota hetki, jotta laite/akkupaketti ehtii jäähtyä.
→ Säiliö on täynnä vettä, ja sen takia uimuri aktivoituu, tyhjennä säiliö.

Vähenevä imuteho

→ Varusteet, imuletku tai imuputket ovat tukossa. Poista tukos soveltuvalla apuvälineellä.

Kuva E

→ Suodatinpussi on täynnä, vaihda suodatinpussi uuteen.

Kuva S V

→ Patruunasuodatin on likaantunut, puhdista patruunasuodatin kopistelemalla tai tarvittaessa juoksevalla vedellä.
→ Vaihda vahingoittunut patruunasuodatin.

Suositus: Vaihda patruunasuodatin kerran vuodessa.

Tekniset tiedot

Akkupaketin ja pikalaturin toimituslaajuus:■ WD 3 Battery Set■ WD 3 Battery Premium Set(Battery Power 36/25 -akkupaketti / Battery Power BC 36 V -vakiolaite)
Laite
Nimellisteho W 300
Käyttöaika täydellä akkulatauksella (maks.)	min 15
Kotelointiluokka III
Suojatyyppi IPX4
Battery Power 36/ 25 -akkupaketti
Nimellisjännite V 36
Nimelliskapasiteetti(standardin IEC/EN 61690 mu-kaan)	Ah 2,4
Nimellisteho(kennon valmistajan tietojen mu-kaan)	Ah 2,5
Nimellisenergia(YK 3480:n mukaan)	Wh 86,4
Latausvirta maks. A 4
Akkutyyppi		Li-lon
Paino	kg	0,9
Mitat (pit. x lev. x kork.)	mm	133x88x72
Battery Power BC 36 V -vakiolaite
Akkupaketin nimellisjännite	V 36
Maks. latausvirta	A	0,5
Akkutyyppi	Li-lon
Verkkojännite	V	100-240
Taajuus	Hz	50-60
Virranotto (maks.)	A	0,3
Kotelointiluokka		II
Paino (ilman akkupakettia)	g	205

Oikeus teknisiin muutoksiin pidätetään!

Akupaki käsitsemine ET 9

Ladustamine ET 10

Transport ja hoiustamine ET 10

Lisavarustus ja varuosad

Märkusi filtrikoti kohta
