BEDIENUNGSANLEITUNG WD 3 Battery Set Kärcher

Allgemeine Hinweise DE 5

Sicherheitshinweise DE 5

Hinweise zu Akkupack und Ladegerät DE 8

Sicherheitseinrichtungen DE 9

Bedienelemente DE 9

Ladevorgang DE 9

Bedienung Akkupack DE 9

Lagerung DE 10

Transport und Lagerung DE 10

Pflege und Wartung DE 10

Hilfe bei Störungen DE 10

Gerätebeschreibung DE 11

Montage DE 11

Akkupack aufladen DE 11

Inbetriebnahme DE 11

Allgemeine Hinweise zur Bedienung DE 12

Bedienung DE 12

Transport DE 12

Pflege und Wartung DE 12

Hilfe bei Störungen DE 13

Technische Daten DE 13

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Das Gerät ist gemäß der in dieser Betriebsanleitung aufgeführten Beschreibungen und Sicherheits-hinweisen zur Verwendung als Mehrzwecksauger bestimmt.

Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen.

– Das Gerät vor Regen schützen. Nicht im Aussenbereich lagern.

- Asche und Ruß dürfen mit diesem Gerät nicht gesaugt werden.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Umweltschutz

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Altgeräte enthalten wertvolle recyclebare Materialien, die einer Verwertung zugeführt werden sollten. Batterien und Akkus enthalten Stoffe, die nicht in die Umwelt gelangen dürfen. Bitte Altgeräte sowie Batterien oder Akkus umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

Kundendienst

Bei Fragen oder Störungen hilft Ihnen unsere KÄRCHER-Niederlassung gerne weiter.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler.

Sicherheitshinweise

Gefahrenstufen

⚠️GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

⚠ VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Sicherheitshinweise für Nass-/Trockensauger

Sicherer Umgang

⚠️ GEFAHR

Der Benutzer hat das Gerät bestimmungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten.
■ Der Betrieb in explosionsgefährdeten Bereichen ist untersagt.
■ Beim Einsatz des Gerätes in Gefahrbereichen sind die entsprechenden Sicherheitsvorschriften zu beachten.
■ Das Gerät nicht verwenden, wenn es zuvor heruntergefallen, sichtbar beschädigt oder undicht ist.
■ Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr!

⚠️WARNUNG

■ Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/

oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist und haben die daraus resultierenden Gefahren verstanden.

■ Kinder dürfen das Gerät nur dann verwenden, wenn sie über 8 Jahre alt sind und wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät zu benutzen ist und die daraus resultierenden Gefahren verstanden haben.

■ Kinder dürfen mit dem Gerät nicht spielen.
■ Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
■ Das Gerät nur entsprechend der Beschreibung bzw. Abbildung betreiben oder lagern!
■ Das Gerät enthält elektrische Bauteile - nicht unter fließendem Wasser reinigen.

⚠ VORSICHT

■ Das Gerät niemals unbeaufsichtigt lassen, solange es in Betrieb ist.

ACHTUNG

■ Das Gerät nicht bei Temperaturen unter 0 °C betreiben.
■ Nie ohne Filter saugen, das Gerät kann sonst beschädigt werden.

■ Das Gerät vor extremer Witterung, Feuchtigkeit und Hitze schützen.

Sonstige Gefahren

⚠️ GEFAHR

Explosionsgefahr!

■ Der Betrieb in explosionsgefährdeten Bereichen ist untersagt.
■ Keine explosiven oder brennbaren Gase, Flüssigkeiten und Stäube aufsaugen!
■ Keine reaktiven Metallstäube (z. B. Aluminium, Magnesium oder Zink) aufsaugen!
■ Keine unverdünnten Säuren oder Laugen aufsaugen!
■ Keine brennenden oder glimmenden Gegenstände aufsaugen!

⚠️WARNUNG

Verletzungsgefahr!

■ Mit Düse und Saugrohr nicht in Kopfnähe saugen.

⚠ VORSICHT

■ Um Unfälle oder Verletzungen zu vermeiden, beim Transport das Gewicht des Gerätes beachten (siehe technische Daten).

Standsicherheit

⚠ VORSICHT

■ Vor allen Tätigkeiten mit oder am Gerät Standsicherheit herstellen, um Unfälle oder Beschädigungen durch Umfallen des Geräts zu vermeiden.

Sicherheitshinweise Ladegerät

⚠️GEFAHR

■ Vor jeder Benutzung Stecker netzteil, Verbindungskabel, Akkuadapter und Akkupack auf Beschädigung kontrollieren. Beschädigte Geräte nicht mehr verwenden und ersetzen.
■ Ladegerät nicht öffnen. Bei Beschädigung oder Defekt muss das Ladegerät ersetzt werden.
■ Ladegerät nicht in explosionsgefährdeter Umgebung betreiben.
■ Netzstecker und Steckdose niemals mit feuchten Händen anfassen.
■ Ladegerät nicht in verschmutztem oder nassem Zustand benutzen.
■ Keine Batterien (Primärzellen) aufladen, Explosionsgefahr.

⚠ VORSICHT

■ Die Netzspannung muss mit der auf dem Typenschild des Ladegeräts angegebenen Spannung übereinstimmen.
■ Ladegerät nur zum Laden zu gelassener Akkupacks verwenden.
Das Laden des Akkupacks is nur mit dem beiliegendem Originalladegerät oder einem von KÄRCHER zugelassenem Ladegerät erlaubt.

ACHTUNG

■ Ladegerät nicht am Verbindungskabel tragen.
■ Verbindungskabel von Hitze, scharfen Kanten, Öl und sich bewegenden Geräteteilen fernhalten.
■ Steckernetzteil nicht abdecken.
■ Vermeiden Sie Verlängerungskabel mit Mehrfachsteckdosen und gleichzeitigem Betrieb von mehreren Geräten.
■ Wickeln Sie das Verbindungskabel nicht um das Steckernetzteil oder den Akkua-dapter um Beschädigungen zu vermeiden.

Symbole auf dem Ladegerät

Ladegerät vor Nässe schützen und trocken lagern. Gerät ist nur zur Verwendung in Räumen geeignet, Gerät nicht dem Regen aussetzen.

Das Ladegerät besitzt eine eingebaute Sicherung von 1 Ampere.

Das Ladegerät erfüllt die Anforderungen der Schutzklasse II.

Sicherheitshinweise Akkupack

Lesen Sie unbedingt die dem Akkupack beiliegenden Sicherheitshinweise und beachten Sie diese bei der Verwendung!

Hinweise zu Akkupack und Ladegerät

△VORSICHT

• Verletzungsgefahr, Beschädigungsgefahr durch explodierenden Akku! Akkupacks nur mit dem dafür vorgesehenen Ladegerät laden.
• Bitte prüfen Sie vor der Verwendung die Übereinstimmung von Akkupack und Ladegerät!
  – Nur unbeschädigte Akkupacks laden.
  – Umbauten und nicht vom Hersteller autorisierte Veränderungen sind aus Sicherheitsgründen untersagt.
  – Jede andere Verwendung ist unzulässig. Für Gefährdungen, die durch unzulässige Verwendung entsteht, haftet der Anwender.
  Für die Inbetriebnahme ist ein Akkupack sowie La-degerät mit 36 V Nennspannung erforderlich. Bei den „Set-Varianten“ ist im Lieferumfang bereits ein Li-ION Akkupack mit 36V, 2,5 Ah (Battery Power 36/25) sowie ein Standardladegerät 36 V (Battery Power BC 36 V) enthalten.
  ■ Die Akkupacks Battery Power (+) 36/25, 36/50 und 36/75 dürfen nur mit dafür vorgesehenen Geräten des Kärcher 36 V Battery Power Systems verwendet werden.
  ■ Akkupacks / Ladegeräte, die nicht im Lieferumfang enthalten sind oder zusätzlich benötigt werden, sind als Sonderzubehör erhältlich und können entsprechend nachgekauft werden.
  ■ Bitte beachten Sie vor der Verwendung das Akkupacks in einem Gerät der KÄRCHER Battery Power Akku-Plattform die Betriebsanleitung des verwendeten Gerätes und die eventuell beiliegenden Sicherheitshinweise.
  ■ Weitere Informationen über die Betriebssanleitung für Akkupacks sowie Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Akkupacks 36 V Battery Power

Bezeichnung	Akkutyp	Nennspannung	Nennkapazität(nach IEC/EN 61690)	Nennkapazität(nach Angabe des Zellenherstellers)
	Li-Don4,2	V	A	h
36/25 36 2
36/50 36 4,8 5,0

Transport

■ Der Lithium-Ionen-Akku unterliegt den Anforderungen des Gefahrgutrechts und kann durch den Benutzer ohne weitere Auflagen im öffentlichen Verkehrsraum transportiert werden.
■ Beim Versand durch Dritte (Transportunternehmen) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten.
■ Versenden Sie den Akku nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offenliegende Kontakte ab und verpacken Sie den Akku fest und sicher. Er darf sich in der Verpackung nicht bewegen können.
■ Bitte beachten Sie auch die nationalen Vorschriften.

Sicherheitseinrichtungen

△VORSICHT

■ Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden.

Schutzschaltung

Die eingebaute Schutzschaltung schützt den Akkupack vor

■ Überhitzung
■ Tiefentladung
■ Überladung
■ Kurzschluss

Bedienelemente

Akkupack

Abbildung Typenabhängig

1 Typenschild
2 Display
3 Kontakte
4 Aufnahme

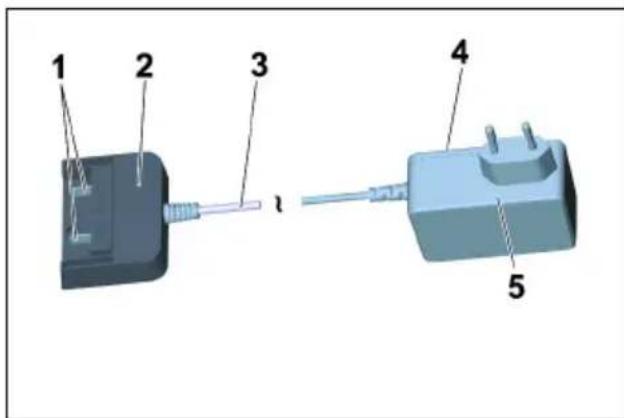

Standard-Ladegerät

1 Ladekontakte
2 Akkuadapter
3 Verbindungskabel
4 Typenschild
5 Steckernetzteil

Ladevorgang

⚠ VORSICHT

Verletzungsgefahr, Beschädigungsgefahr! Betriebsanleitung und Sicherheitshinweise des Ladegeräts beachten.

Hinweis

Neue Akkupacks sind nur vorgeladen und müssen vor der ersten Benutzung vollständig aufgeladen werden. Das Display wird beim ersten Ladevorgang aktiviert. Damit die Ladezustandsanzeige richtig funktioniert, muss der Akkupack bei der ersten Verwendung bis zum Abschalten des Geräts entladen werden.

Abbildung F

→ Steckernetzteil in die Steckdose stecken.
→ Akkupack in den Akkuadapter des Ladegerätes schieben.
→ Der Ladevorgang beginnt automatisch.

Abbildung G

→ Im Display des Akkupacks wird die Restladedauer angezeigt.
→ Die Ladezeit mit einem Standardladegerät (Battery Power BC 36 V) für einen leeren Akkupack (Battery Power 36/25) beträgt ca. 5,5 Stunden.
→ Ist der Akkupack vollständig aufgeladen, zeigt das Display 100% an.
→ Nach dem Laden, Akkuadapter vom Akkupack abziehen.
→ Steckernetzteil aus der Steckdose ziehen.

Hinweis

Zeigt das Display nichts an, wenn sich der Akkupack im Ladegerät befindet, ist die Akkukapazität erschöpft oder sehr niedrig. Sobald der Akkupack ausreichend geladen wurde, zeigt das Display die Restladezeit an.

Erfolgt auch nach längerer Zeit keine Anzeige, ist der Akkupack defekt und muss ersetzt werden.

Hinweis

Neue Akkupacks erreichen ihre volle Kapazität nach ca. 5 Lade- und Entladezyklen.

Längere Zeit nicht verwendete Akkupacks vor der Benutzung nachladen.

Bei Temperaturen unter 0 °C sinkt die Leistungsfähigkeit eines Akkupacks.

Lange Lagerung bei Temperaturen über 20 °C kann die Kapazität eines Akkupacks verringern.

Hinweis

Der aufgeladene Akkupack kann bis zur Verwendung auf dem Ladegerät bleiben. Es besteht keine Gefahr der Überladung.

Um unnötigen Energieverbauch zu vermeiden, sollte das Ladegerät jedoch ausgesteckt werden, sobald der Akkupack vollständig geladen ist.

Bedienung Akkupack

Display

Der Akkupack ist mit einem Display ausgestattet, das dauerhaft Auskunft über den Ladezustand, den Fortschritt der Aufladung und die Restlaufzeit gibt. Zudem werden eventuelle Fehlermeldungen angezeigt.
■ Die Laufzeitanpassung wird durch Leistungsumschaltung erzeugt.
■ Je nach verwendetem Gerät dreht sich die Anzeige beim Einsetzen des Akkupacks.

Anzeige Bedeutung

Akku lagern

20%

Ladestand des Akku- packs bei Nichtverwen- dung.

Akku verwenden

25 min

Restlaufzeit des Akku- packs bei Verwendung.

Akku laden

25 min

Restladezeit des Akku- packs beim Aufladen.

100%

Akkupack voll geladen.

Fehleranzeige

Akkupacktemperatur außerhalb der zugelassenen Werte oder wegen Kurschluss gesperrt (siehe Hilfe bei Störungen).

Akkupack defekt und zur Sicherheit gesperrt. Akkupack nicht mehr verwenden und vorschriftsmäßig entsorgen.

Betrieb

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Zum Betrieb, Betriebsanleitung und Sicherheitshinweise des verwendeten Gerätes beachten.

→ Akkupack in die Aufnahme des Gerätes schieben.

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Darauf achten, dass der Akkupack richtig einrastet.

Hinweis

Während der Verwendung zeigt das Display die verbleibende Restlaufzeit an.

→ Nach der Arbeit Akkupack aus dem Gerät nehmen.

→ Akkupack nach der Arbeit aufladen.

Hinweis

Auch teilentladene Akkupacks nach der Benutzung aufladen.

Lagerung

△VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

ACHTUNG

Beschädigungsgefahr! Akkupacks nur in Räumen mit niedriger Luftfeuchtigkeit und unter 20 °C lagern. Dieses Gerät darf nur in Innenräumen gelagert werden. Der Akkupack zeigt seinen aktuellen Ladezustand im Display an, auch ohne an ein Ladegerät angeschlossen zu sein.

Erlischt das Display des Akkupacks während der Lagerung, ist die Akkukapazität erschöpft und das Display wurde abgeschaltet. Bitte laden Sie den Akkupack so schnell wie möglich wieder auf.

Transport und Lagerung

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

Pflege und Wartung

→ Ladekontakte regelmäßig auf Verschmutzung prüfen und gegebenenfalls reinigen.
→ Über einen längeren Zeitraum gelagerte Akku-packs zwischenladen.

Wartung

Das Gerät ist wartungsfrei.

Hilfe bei Störungen

Fehler beim Laden

Display ist aus, Akkupack lädt nicht

Ladegerät defekt. Ersetzen Sie das Ladegerät.

Der Akkupack ist eventuell komplett entladen. Warten Sie ab, ob das Display nach einiger Zeit die Restlade-dauer anzeigt. Wenn nicht, ist der Akkupack defekt. Er- setzen Sie den Akkupack.

Display ist an, Akkupack lädt aber nicht

Ladegerät defekt. Ersetzen Sie das Ladegerät.

Beachten Sie die Displayanzeige. Ggf. ist die Akkutemperatur nicht im Normalbereich.

Display zeigt Temperatursymbol, Akkupack lädt nicht

Akkupacktemperatur zu niedrig / hoch. Bringen Sie der Akkupack in eine Umgebung mit gemäßigten Temperaturen. Warten Sie ab, bis sich die Akkupacktemperatur normalisiert hat. Der Ladevorgang beginnt dann automatisch.

Fehler im Betrieb

Im Display wird das Temperatursymbol angezeigt

Akkupacktemperatur zu niedrig / hoch. Bringen Sie der Akkupack in eine Umgebung mit gemäßigten Temperaturen. Warten Sie ab, bis sich die Akkupacktemperatur normalisiert hat.

Fehler im Betrieb

Bei einem Kurzschluss wird der Akkupack für die weitere Verwendung für 30 Sekunden gesperrt. Tritt der Kurzschluss häufiger auf, wird der Akkupack dauerhaft gesperrt. Schließen Sie den Akkupack zum entsperren an das Ladegerät an.

Display zeigt Restlaufzeit 0 an, Gerät schaltet sich aus.

Der Akkupack ist entladen. Bitte laden Sie den Akkupack wieder auf.

Fehler bei der Lagerung

Display zeigt keine Restkapazität mehr an

Der Akkupack ist entladen. Bitte laden Sie den Akkupack wieder auf.

Display zeigt Restkapazität 70% an, obwohl der Ak- kupack frisch geladen wurde.

Der Akkupack befindet sich im automatischen Lagermodus. Dieser wird aktiviert, wenn der Akku mehr als 21 Tage nicht verwendet wurde. Diese Funktion schützt die Akkuzellen vor schneller Alterung und erhöht die Lebensdauer. Laden Sie den Akkupack vor der nächsten Verwendung wieder vollständig auf.

Allgemeiner Fehler

Display zeigt durchbrochenes Batteriesymbol an.

Akkupack defekt und zur Sicherheit gesperrt. Akkupack nicht mehr verwenden und vorschriftsmäßig entsorgen.

Gerätebeschreibung

Abbildungen siehe Ausklappseite!

■ Diese Betriebsanleitung beschreibt die auf dem vorderen Umschlag aufgeführten Mehrzwecksauger.

■ Die Abbildungen zeigen die maximale Ausstattung, je nach Modell gibt es Unterschiede in Ausstattung und mitgeliefertem Zubehör.

Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Benachrichtigen Sie bei Transportschäden bitte Ihren Händler.

- im Lieferumfang enthalten

○ mögliches Zubehör

1 Saugschlauchanschluss

2 Akkufach

3 Geräteschalter (EIN/AUS)

4 Akkuentriegelungstaste

5 G r i f f

6 Blasanschluss

7 Behälterverschluss

8 Parkposition

9 Zubehöraufnahme

10 Lenkrolle

11 Behälter

12 Filterbeutel

13 Patronenfilter

14 Saugschlauch mit Verbindungsstück

15 Abnehmbarer Handgriff

16 Saugrohre 2 x 0,5 m

17 Fugendüse

18 Bodendüse (mit Einsatz)

19 Akkupack Battery Power 36/25

20 Standardladegerät Battery Power BC 36 V

Montage

Abbildung A

→ Zum Öffnen Behälterverschlüsse nach außen ziehen und Gerätekopf am Tragegriff abnehmen.

Abbildung B

→ Inhalt aus dem Behälter nehmen.

Abbildung C

→ Behälter umdrehen, Lenkrollen in die Öffnungen am Behälterboden bis zum Anschlag eindrücken.

Abbildung D

→ Gerätekopf auf Behälter aufsetzen und Behälterverschlüsse schließen.

Abbildung E

→ Zum Saugen von trockenem Schmutz kann bei Bedarf zusätzlich ein Filterbeutel eingesetzt werden.

Akkupack aufladen

Abbildung F

Abbildung G

→ Siehe Kapitel „Ladevorgang“ und „Bedienung Akkupack“.

Inbetriebnahme

Zubehör anschließen

Abbildung H

→ Saugschlauch in Anschluss am Gerät eindrücken, er rastet ein. Zum Entnehmen Raste mit Daumen drücken und Saugschlauch herausziehen.

Abbildung I

→ Handgriff mit Saugschlauch verbinden, bis er ein-rastet.
→ Beide Saugrohre zusammenstecken und mit Handgriff verbinden.

Hinweis: Zubehöre, wie z. B. Saugbürsten (optional), können direkt auf das Verbindungsstück aufgesteckt und somit mit dem Saugschlauch verbunden werden.

Für bequemes Arbeiten auch auf engen Räumen.

Der abnehmbare Handgriff kann bei Bedarf zwischen Zubehör und Saugschlauch angebracht werden.

Empfehlung: Zum Bodensaugen Handgriff auf Saugschlauch stecken.

Abbildung J

→ Zur Abnahme des Handgriffes von Saugschlauch, Raste mit Daumen und Zeigefinger drücken und Handgriff abziehen

Hinweis: Durch die Abnahme des Handgriffes können Zubehöre auch direkt auf den Saugschlauch gesteckt werden.

Abbildung K

→ Bodendüse mit Saugrohr verbinden.

Hinweis: Zum Bodensaugen von trockenem Schmutz oder Wasser - immer mit Einsatz (Bürstenstreifen und Gummilippe) in der Bodendüse arbeiten.

Akkupack einsetzen

Abbildung L

→ Akkupack von oben in Akkuhalter einschieben und einrasten.

Gerät einschalten

Abbildung M

→ Stellung I: Saug- oder Blasfunktion. Stellung 0: Gerät ist ausgeschaltet.

Allgemeine Hinweise zur Bedienung

ACHTUNG

Der Metallbehälter kann sich beim einsaugen großer Feinstaubmengen statisch aufladen und dann bei einer Berührung entladen.

ACHTUNG

Der Bereich des Akkuhalters muss sauber gehalten werden.

■ Falls in diesen Bereich zu viel Schmutz kommt, kann es sein, dass der Akkupack nicht mehr richtig eingesetzt/eingerastet werden kann.
■ Ebenso besteht die Möglichkeit, dass der Akku-pack nicht mehr aus dem Gerät genommen werden kann, weil der Auswurfhebel sich nicht mehr bewegen lässt.

Bedienung

ACHTUNG

Immer mit eingesetztem Patronenfilter arbeiten, sowohl beim Nass- als auch beim Trockensaugen!

Trockensaugen

ACHTUNG

Vor dem Einsatz den Filter auf Beschädigungen prüfen und bei Bedarf austauschen.

Nur mit trockenem Patronenfilter arbeiten!

Abbildung E

→ Empfehlung: Zum Saugen von Feinstaub den Filterbeutel einsetzen.

Hinweise Filterbeutel

– Der Füllgrad des Filterbeutels ist abhängig vom aufgesaugten Schmutz.
– Bei Feinstaub, Sand usw... sollte der Filterbeutel häufiger ausgetauscht werden.
– Zugesetzte Filterbeutel können platzen, deshalb den Filterbeutel rechtzeitig wechseln!

ACHTUNG

Saugen von kalter Asche nur mit Vorabscheider. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Nasssaugen

ACHTUNG

Keinen Filterbeutel verwenden!

Abbildung K

→ Zum Aufsaugen von Feuchtigkeit bzw. Nässe auf richtigen Bodendüseneinsatz achten und entsprechendes Zubehör anschließen.

Hinweis: Ist der Behälter voll, schließt ein Schwimmer die Saugöffnung und das Gerät läuft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren.

Blasfunktion

Reinigung von schwer erreichbaren Stellen oder wo das Saugen nicht möglich ist, z.B Laub aus dem Kiesbeet.

Abbildung N

→ Saugschlauch in Blasanschluss einstecken, die Blasfunktion ist damit aktiviert.

Betrieb unterbrechen

→ Gerät ausschalten.

Abbildung

→ Bodendüse in die Parkposition einhängen.

Hinweis: Falls während der Arbeitsunterbrechung eine Abnahme des Saugkopfs notwendig ist, kann der Akkupack stecken bleiben. Der Akkupack ist fest eingerastet und kann nicht abfallen.

Betrieb beenden

→ Gerät ausschalten.

Abbildung P

→ Akkuentriegelungstaste nach vorne schieben und Akkupack aus dem Gerät nehmen.
→ Je nach Bedarf, Akkupack neu aufladen (siehe Kapitel „Akkupack aufladen“).

Empfehlung: Akkupack nach Beendigung der Arbeit aus dem Gerät nehmen.

Behälter entleeren

Abbildung Q

→ Gerätekopf abnehmen und Behälter entleeren.

Gerät aufbewahren

Abbildung R

→ Zubehör am Gerät verstauen und Gerät in trockenen Räumen aufbewahren.

Akkupack aufbewahren

Hinweis: Unabhängig vom Saugbetrieb zieht das LC-Display etwas Akkukapazität, egal ob Akkupack im Gerät oder außerhalb.

→ Siehe Kapitel „Ladevorgang“ und „Bedienung Akkupack“.

Transport

△VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

Transport von Hand

→ Gerät am Tragegriff hochheben und tragen.

Transport in Fahrzeugen

→ Gerät gegen Verrutschen und Kippen sichern.

Pflege und Wartung

→ Gerät und Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger pflegen.
→ Behälter und Zubehör bei Bedarf mit Wasser ausspülen und vor der Weiterverwendung trocknen.

Abbildung S V

→ Patronenfilter bei Bedarf nur unter fließendem Wasser reinigen, nicht abreiben oder abbürsten. Vor dem Einbau vollständig trocknen lassen.
→ Ladekontakte regelmäßig auf Verschmutzung prüfen und gegebenenfalls reinigen.
→ Lüftungsschlitze auf Verschmutzung prüfen und gegebenenfalls reinigen.

Wartung

Das Gerät ist wartungsfrei.

Hilfe bei Störungen

Gerät läuft nicht

Abbildung L

→ Akkupack sitzt nicht richtig im Akkuhalter, Akkupack im Akkuhalter einschieben und einrasten lassen.
→ Ladezustand des Akkupack (siehe Display) zu schwach, bei Bedarf Akkupack aufladen.
→ Akkupack oder Ladegerät defekt, Akkupack oder Ladegerät durch neues Zubehör ersetzten.

Gerät schaltet selbsttätig ab

→ Überhitzung von Gerät/Akkupack, kurz warten damit Gerät/Akkupack abkühlen können.
→ Behälter ist voll Wasser und dadurch wird der Schwimmer aktiviert, Behälter entleeren.

Nachlassende Saugleistung

→ Zubehör, Saugschlauch oder Saugrohre sind verstopft. Verstopfung mit einem geeigneten Hilfsmittel entfernen.

Abbildung E

→ Filterbeutel ist voll, neuen Filterbeutel einsetzen.

Abbildung S V

→ Patronenfilter ist verschmutzt, Patronenfilter abklopfen und bei Bedarf unter fließendem Wasser reinigen.

→ Beschädigten Patronenfilter wechseln.

Empfehlung: Patronenfilter 1x pro Jahr wechseln.

Technische Daten

Akkupack und Standardladegerät im Lieferumgang von:■ WD 3 Battery Set■ WD 3 Battery Premium Set(Akkupack Battery Power 36/25 / StandardladegerätBattery Power BC 36 V)
Gerät
Nennleistung W 300
Betriebszeit bei voller Akkuladung(max.)	min 15
Schutzklasse III
Schutzart IPX4
Akkupack Battery Power 36/25
Nennspannung V 36
Nennkapazität(nach IEC/EN 61690)	Ah 2,4
Nennkapazität(nach Angabe des Zellenherstel-lers)	Ah 2,5
Nennenergie(nach UN 3480)	Wh 86,4
Ladestrom max. A 4
Akkutyp		Li-Ion
Gewicht	kg	0,9
Abmessungen (I x b x h)	mm	133x88x72
Standardladegerät Battery Power BC 36 V
Nennspannung Akkupack	V 36
Ladestrom max. A 0,5
Akkutyp	Li-Ion
Netzspannung	V	100-240
Frequenz	Hz	50-60
Stromaufnahme (max.)	A	0,3
Schutzklasse	☐	II
Gewicht (ohne Akkupack)	g	205

Technische Änderungen vorbehalten!

Contents

General notes EN 5

Safety instructions EN 5

Technische gegevens NL 13

Beste klant,

15 Avtagbart handtag

16 Sugrör 2 x 0,5 m

17 Fogmunstycke

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
