LIETOŠANAS INSTRUKCIJA WD 3 Battery Set Kärcher

Vispārējas piezīmes LV 5

Drošības norādījumi LV 5

Norādes par akumulatoru paku un uzlā- des ierīci LV 8

Drošības ierīces LV 8

Vadības elementi LV 9

Uzlādes process LV 9

Akumulatora apkalpošana LV 9

Glabāšana LV 10

Transportēšana un uzglabāšana LV 10

Kopšana un tehniskā apkope LV 10

Palīdzība darbības traucējumu gadījumā LV 10

Aparāta apraksts LV 11

Montāža LV 11

Akumulatoru pakas uzlāde LV 11

Ekspluatācijas uzsākšana LV 11

Vispārīgas ekspluatācijas norādes LV 12

Apkalpošana LV 12

Transportēšana LV 12

Kopšana un tehniskā apkope LV 12

Palīdzība darbības traucējumu gadījumā LV 13

Tehniskie dati LV 13

Godājamais klient,

Pirms ierīces pirmās lietošanas reizes izlasiet šo originālo lietošanas instrukciju, rīkojieties saskaṇā ar to un saglabājiet to vēlākai izmantošanai vai nā-kamajam īpašniekam.

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Atbilstoši šajā lietošanas instrukcijā dotajam aprakstam un drošības norādījumiem aparāts ir paredzēts izman-tošanai kā universālais puteklusūcējs.

Šis aparāts tika izstrādāts privātai lietošanai un nav pa-redzēts profesionālās lietošanas prasībām.

– Aizsargājiet ierīci no lietus iedarbības. Neuzglabā-jiet ierīci ārpus telpām.

– Ar šo ierīci nedrīkst sükt pelnus un sodrējus.

Ražotājs neatbild par iespējamiem bojājumiem, kas radušies noteikumiem neatbilstošas izmantošanas vai nepareizas lietošanas rezultātā.

Vides aizsardzība

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

lepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti.

Baterijas un akumulatori satur vielas, kuras nedrīkst nokļut apkārtējā vidē. Nolietotās ierīces, kā arī baterijas un akumulatorus utilizējiet videi ne-kaitīgā veidā.

Elektriskās un elektroniskās ierīces bieži vien satur sastāvdaļas, kuras, to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā, var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. lerīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdalām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Klientu apkalpošanas centrs

Jautājumu un aparāta darbības traucējumu gadījumā Jums labprāt sniegs padomu firmas KĀRCHER filiāles darbinieki.

Piederumi un rezerves daļas

Izmantot tikai originālos piederumus un originālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Drošības norādījumi

Riska pakāpes

⚠️BĪSTAMI

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

Norāde par iespējami draudo- šām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ie-vainojumus.

IEVĚRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiā-los zaudējumus.

Drošības norādījumi par putekļu sūcējiem sausai/ mitrai tīrīšanai

Droša lietošana

⚠️BĪSTAMI

■ Lietotāja pienākums ir ierīci izmantot atbilstoši noteiku-miem. Viņam jāņem vērā vietējie apstākļi un, strādājot ar ierīci, jāseko, vai tuvumā nav cilvēku.
■ lerīci aizliegts izmantot sprā-dzienbīstamās zonās.
■ Izmantojot aparātu bīstama-jās zonās, jāievēro atbilstošie darba drošības noteikumi.
■ Neizmantojiet aparātu, ja tas pirms tam ir nokritis, ir redzami bojāts vai neblīvs.
■ lepakojuma plēves uzglabājiet bērniem nepieejamā vietā, pa- stāv nosmakšanas risks!

⚠ BRĪDINĀJUMS

■ Šis aparāts nav paredzēts, lai to lietotu personas ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/ vai zināšanu, ja vien viņas uzrauga par drošību atbildīgā persona vai tā dod instrukcijas par to, kā jālieto aparāts.

■ Bērni aparātu drīkst lietot tikai tad, ja tie ir sasnieguši 8 gadu vecumu un ja tos uzrauga par viņu drošību atbildīga persona vai tā dod instrukcijas par to, kā jālieto aparāts un kuras apzinās no ierīces izrietošās bīstamības sekas.

■ Bērni nedrīkst spēlēties ar iε- rīci.

■ Uzraugiet bērnus, lai pārlieci-nātos, ka tie nespēlējas ar ierīci.

■ Lietojiet un uzglabājiet aparā-tu tikai saskaṇā ar aprakstu vai attēlu!

■ Aparāts satur elektriskas detaļas - netīriet zem tekoša ūdens!

⚠UZMANĪBU

■ Kamēr vien ierīce darbojas, neatstājiet to bez uzraudzības.

IEVĚRĪBAI

■ Nelietojiet ierīci temperatūrā, kas zemāka par 0 °C.
■ Nekad nesūciet, ja nav ievie- tots filtrs, citādi var rasties aparāta bojājumi.
■ Sargiet aparātu no ekstremā-liem laikapstākliem, mitruma un karstuma.

Citas bīstamības

⚠ BĪSTAMI

Sprādzienbīstamība!

■ lerīci aizliegts izmantot sprā-dzienbīstamās zonās.
■ Neuzsūciet sprāgstošas vai degošas gāzes, šķidrumus un puteklus!

■ Neuzsūciet reaktīvus metāla puteklus (piem., alumīniju, magniju vai cinku)!
■ Neuzsūciet neatškaidītas skābes vai sārmus!
■ Neuzsūciet degošus vai kvē-lojošus priekšmetus!

⚠ BRĪDINĀJUMS

Savainošanās risks!

■ Nesūciet ar uzgali un sūkšanas cauruli galvas tuvumā.

⚠UZMANĪBU

■ Lai novērstu ievainojumu gūšanas risku ierīces pārvietošanas laikā, ṣemiet vērā ierīces svaru (skatiet tehniskos datus).

Stabilitāte

⚠UZMANĪBU

■ Pirms jebkuriem darbiem ar ierīci, nodrošiniet stabilu novietojumu, lai novērstu nega-dījumus un bojājumus, ko rada ierīces apgāšanās.

Uzlādes ierīces drošības norādes

⚠️BĪSTAMI

■ Pirms katras lietošanas pārbaudīt, vai nav bojāts strāvas spraudnis savienojuma kabelis, akumulatora adapters un akumulatora paka. Bojātas ierīces vairs neizmantot un nomainīt.

■ Neatvērt uzlādes ierīci. Ja radušies bojājumi vai atklāti defekti, uzlādes ierīci nepieciešams nomainīt.

■ Neekspluatēt lādētāju sprā-dzienbīstamā vidē.
■ Nekad nepieskarieties kontaktdakšai un kontaktligzdai ar mitrām rokām.
■ Nelietot netīru vai slapju lādē-tāju.
■ Nelādēt baterijas (ar primāro šūnu), sprādziena bīstamība.

⚠UZMANĪBU

■ lerīces datu plāksnītē norādī-tajam spriegumam jāatbilst tīkla spriegumam.

■ Lādētāju izmantot tikai ap-stiprinātu akumulatoru bloku uzlādēšanai.

■ Akumulatoru pakas uzlāde ir atļauta tikai ar komplektācijā iekļauto oriģinālo lādētāju vai ar KÄRCHER atzītu uzlādes ierīci.

IEVĚRĪBAI

■ Uzlādes ierīci nenest aiz savienojuma kabela.

■ Sargiet savienojuma kabeli no karstuma, asām malām, ellas un kustīgām ierīces daļām.

■ Nenosegt strāvas spraudni.

Izvairieties no pagarināšanas kabeliem ar vairākām kontaktligzdām un vairāku ierīču vienlaicīgas ekspluatācijas.

■ Netiniet savienojuma kabeli ap strāvas spraudni vai akumulatora adapteri, lai izvairītos no bojājumiem.

Simboli uz uzlādes ierīces

Pasargāt lādētāju no mit- ruma un glabāt sausā vietā. Ierīce piemērota lietošanai tikai telpās, nepakļaut ierīci lietus ie- darbībai.

Uzlādes ierīcei ir iebū-vēts 1 ampēra drošinā-tājs.

Uzlades ierīce atbilst II aizsargklases prasībām.

Akumulatoru pakas drošības norādes

Noteikti izlasiet akumulatoru pakai pievienotās drošības norādes un ievērojiet tās ekspluatācijas laikā!

Norādes par akumulatoru paku un uzlādes ierīci

⚠UZMANĪBU

• Savainojumu draudi, bojājumu risks, ko rada sprāgstošs akumulators! Akumulatoru pakas lādēt tikai ar tām paredzētajām uzlādes ierīcēm.
• Pirms lietošanas, lūdzu, pārliecinieties par akumulatoru pakas un uzlādes ierīces savstarpēju atbilsmi!
  – Uzlādēt tikai akumulatoru pakas bez bojājumiem.
• Pārbūves un ražotāja neautorizētas izmainas drošības apsvērumu dēl ir aizliegtas.
• Jebkurš cits pielietojums nav atļauts. Par apdraudējumu, kas izriet no neatļauta pielietojuma, atbild lietotājs.

Lai nodotu ekspluatācijā ir nepieciešama akumulatoru paka un uzlādes ierīce ar 36 V nominālo spriegumu. „Komplektu variantiem“ piegādes komplektācijā jau ir iekļauta Li-ION akumulatoru paka ar 36V, 2,5 Ah (Battery Power 36/25), kā arī standarta uzlādes ierīce 36 V (Battery Power BC 36 V).

■ Akumulatoru pakas Battery Power (+) 36/25, 36/50 un 36/75, drīkst izmantot tikai ar tām piemērotām Kärcher 36 V Battery Power sistēmas ierīcēm.

■ Akumulatori / uzlādes ierīces, kas nav iekļautas piegādes komplektācijā vai kuras ir nepieciešamas papildus, ir pieejamas kā papildaprīkojums un tās attiecīgi ir iespējams iegādāties atseviški.

■ Lūdzu, pirms akumulatoru pakas izmantošanas KÄRCHER Battery Power akumulatoru platforms ierīcē, ievērojiet izmantotās ierīces lietošanas instrukciju un esošās drošības norādes.

■ P apildu informāciju attiecībā uz akumulatoru paku, kā arī piederumu un rezerves daļu lietošanas instrukciju skatīt www.kaercher.com.

Akumulatoru pakas 36 V jauda (Battery Power)

Nosaukums	Akumulatora tips	Nominālais spriegums	Nominālā kapacitāte (atbilstoši IEC/EN 61690)	Nominālā kapacitāte (atbilstoši šūnu ražotāja norādēm)
	Li-2,5	V	A	h
36/25 36 2,5
36/50 36 4,8 5,0

Transportēšana

■ Uz litija jona saturošiem akumulatoriem attiecas bīstamu preču likuma prasības un lietotājs drīkst atklāti transportēt akumulators bez papildu pārsega.
■ Ja akumulatorus transportē trešās personas (piem., transporta pārvadājumu uzņēmums), jā-ņem vērā īpašas prasības, kas attiecas uz iepakošanu un marķēšanu.
Sūtiet akumulatorus tikai tad, ja korpuss nav bojāts. Aizlīmējiet valējus kontaktus un iepakojiet akumulatoru nekustīgi un droši. Tas iepakojumā nedrīkst brīvi kustēties.
■ Lūdzu, ṣemiet vērā arī valstu tiesību normas.

Drošības ierīces

⚠UZMANĪBU

■ Drošības ietaises kalpo lietotāja aizsardzībai, un tās nedrīkst izmainīt vai nonemt.

Aizsardzības shēma

lebūvētā aizsardzības shēma pasargā akumulatoru bloku no

■ pārkaršanas,
■ pilnīgas izlādes,
Pārlāde
■ Issavienojums

Vadības elementi

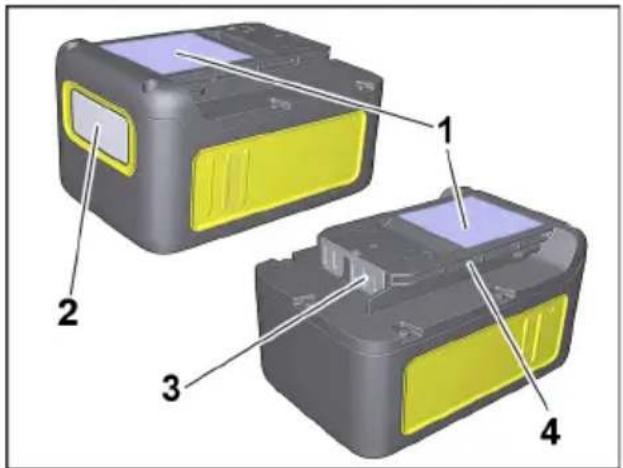

Akumulatoru paka

Attēls atkarīgs no tipa

1 Datu plāksnīte
2 Displejs
3 Kontakti
4 Turētājs

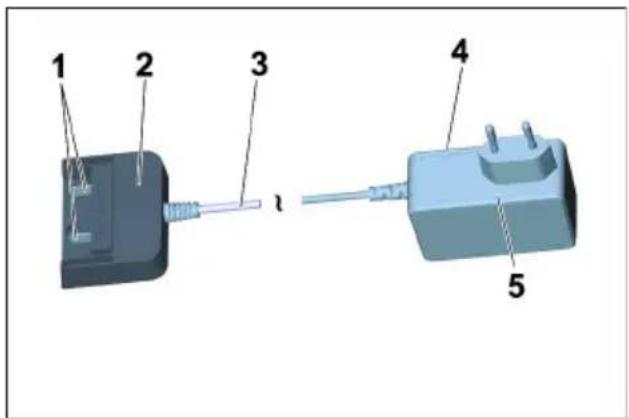

Standarta uzlādes ierīce

1 Uzlādes kontakti
2 Akumulatora adapters
3 Savienojuma kabelis
4 Datu plāksnīte
5 Strāvas spraudnis

⚠UZMANĪBU

Savainošanās risks, bojājumu risks! levērojiet lādētāja lietošanas instrukciju un drošības norādījumus.

Norāde

Jaunas akumulatoru pakas ir tikai iepriekš nedaudz uzlādētas un pirms ekspluatācijas uzsākšanas tās nepieciešams uzlādēt pilnībā.

Displejs tiek aktivizēts pirmās uzlādes laikā.

Lai uzlādes stāvokļa indikācija pareizi darbotos, akumulatora paku pirmās ekspluatācijas laikā līdz ierīces izslēgšanai ir jāizlādē.

Attels F

→ lespraudiet strāvas spraudni kontaktligzdā.
→ lebīdiet akumulatora paku uzlādes ierīces akumulatora adapterī.
→ Uzlādes process sākas automātiski.

Attels G

→ Akumulatoru pakas displejā tiek uzrādīts atlikušais uzlādes laiks.
→ Uzlādes laiks ar standarta uzlādes ierīci (Battery Power BC 36 V) tukšas akumulatoru pakas uzlādei (Battery Power 36/25) aizņem apm. 5,5 stundas.
→ Ja akumulatoru paka ir pilnībā uzlādēta, displejs uzrāda 100%.
→ Pēc lādēšanas no akumulatora pakas atvienojiet akumulatora adapteri.
→ Atvienojiet strāvas spraudni no kontaktligzdas.

Norāde

Ja displejs neko neuzrāda kamēr akumulatoru paka atrodas uzlādes ierīcē, akumulatora kapacitāte ir izsmelta vai ļoti zema. Tiklīdz akumulatoru paka ir pietiekami uzlādēta, displejs uzrāda atlikušo uzlādes laiku.

Ja arī pēc ilgāka laika neparādās kāda indikācija, akumulatoru paka ir bojāta un to ir jānomaina.

Norāde

Jana akumulatoru paka sasniedz savu pilno kapacitāti pēc apm. 5 uzlādes un izlādes cikliem.

llgāku laiku neizmantotas akumulatoru pakas pirms izmantošanas nepieciešams atkārtoti uzlādēt.

Pie temperatūrām zem 0 °C kritas akumulatora pakas veiktspēja.

llgstoša uzglabāšana pie temperatūrām virs 20 °C var mazināt akumulatoru pakas kapacitāti.

Norādījums

Uzlādētais akumulatoru bloks var palikt lādētājā līdz lietošanas brīdim. Pārlādēšanas bīstamība nav iespēja-ma.

Tomēr, lai novērstu nevajadzīgu energijas patēriņu, lādētājs tomēr jāatvieno no elektrotīkla, tiklīdz akumulatoru bloks ir pilnībā uzlādējies.

Akumulatora apkalpošana

Displejs

■ Akumulatoru paka ir aprikota ar displeju, kas pastāvīgi sniedz informāciju par uzlādes stāvokli, uzlādes procesu un atlikušo darbības laiku. Pie tam tiek sniegti arī iespējamie klūdas paziņojumi.
- Darbības laika pielāgošanu veic ar jaudas pārslēgšanu.
■ At karībā no izmantotās ierīces, nomainot akumulatora paku, mainās indikācija.

Indikācija Nozīme

Akumulatoru uzglabāšana

20%

Akumulatoru pakas uzlādes stāvoklis neizmanto-jot.

Akumulatoru izmantošana

25 min

Akumulatoru pakas atlikušais darbības laiks izmantojot.

Akumulatoru uzlāde

25 min

Akumulatoru pakas atlikušais darbības laiks uzlādējot.

100%

Akumulatoru paka pilnī-bā uzlādēta.

Klūdas paziņojuma

Akumulatoru pakas temperatūra ārpus pieļauja-majām vērtībām vai blo-kēta dēl īssavienojuma (skatīt "Palīdzība traucē-jumu gadījumā").

Akumulatoru paka bojāta un drošības apsvērumu dēl blokēta. Akumulatoru paku vairs neizmantot un utilizēt atbilstoši norādēm.

Ekspluatācija

⚠UZMANĪBU

Savainošanās un bojājumu risks! Par lietošanu lasiet izmantotās ierīces lietošanas instrukcijā un drošības norādījumos.

→ lebīdiet akumulatoru bloku ierīces turētājā.

⚠UZMANÍBU

Savainošanās un bojājumu risks! Sekojiet, lai akumulatoru bloks pareizi nofiksētos.

Norāde

Ekspluatācijas laikā displejs uzrāda atlikušo darbības laiku.

→ Pēc darba izņemiet akumulatoru bloku no ierīces.
→ Pēc darba uzlādējiet akumulatoru bloku.

Norādījums

Pēc lietošanas uzlādējiet arī daļēji izlādējušos akumulatoru blokus.

Glabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot ħemiet vērā aparāta svaru.

IEVĚRĪBAI

Bojājumu risks! Uzglabājiet akumulatoru blokus tikai telpās ar zemu gaisa mitrumu un temperatūru zem 20 °C. Šo aparātu drīkst uzglabāt tikai iekštelpās.

Akumulatoru paka displejā uzrāda savu pašreizējo uzlādes stāvokli arī tad, ja nav pieslēgta pie uzlādes ierīces.

Ja displejs izdziest uzglabāšanas laikā, akumulatora kapacitāte ir izsmelta un displejs ir izslēgts. Lūdzu, pēc iespējas ātrāk uzlādējiet akumulatoru paku.

Transportēšana un uzglabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot ṣemiet vērā aparāta svaru.

Kopšana un tehniskā apkope

→ Regulāri pārbaudiet, vai nav netīri uzlādes kontakti, ja nepieciešams, notīriet.
→ Ja akumulatoru bloki tiek uzglabāti ilgu laiku, ik pa laikam veiciet to uzlādi.

Tehniskā apkope

Aparātam nav nepieciešama apkope.

Palīdzība darbības traucējumu gadījumā

Klūda uzlādes laikā

Displejs ir izslēgts, akumulatora paka netiek uzlādēta

Uzlādes ierīces defekts. Nomainiet uzlādes ierīci.

Akumulatora paka kaut kad iespējams ir pilnībā izlādē jusies. Nogaidiet, vai displejs pēc kāda laika neuzrāda atlikušo uzlādes laiku. Ja tas nenotiek, akumulatora paka ir bojāta. Nomainiet akumulatora paku.

Displejs ir ieslēgts taču akumulatora paka netiek uzlādēta

Uzlādes ierīces defekts. Nomainiet uzlādes ierīci.

Nemiet vērā displeja rādījumu. lespējams, akumulatora temperatūra nav normālajā diapazonā.

Displejs uzrāda temperatūras simbolu, akumulatora paka netiek uzlādēta

Akumulatoru pakas temperatūra pārāk zema / augsta. Pārvietojiet akumulatoru paku vidē ar pazeminātu temperatūru. Nogaidiet, līdz akumulatoru pakas temperatūra ir normalizējusies.

Uzlādes process tad sākas automātiski.

Klūda ekspluatācijas laikā

Displejā tiek uzrādīts temperatūras simbols

Akumulatoru pakas temperatūra pārāk zema / augsta. Pārvietojiet akumulatoru paku vidē ar pazeminātu temperatūru. Nogaidiet, līdz akumulatoru pakas temperatūra ir normalizējusies.

Issavienojuma gadījumā akumulatoru paka turpmākai ekspluatācijai tiek blokēta uz 30 sekundēm. Ja issavienojums parādās biežāk akumulatoru paka tiek blokēta pastāvīgi. Lai atblokētu pieslēdziet akumulatoru paku pie uzlādes ierīces.

Displejs uzrāda 0 atlikušo darbības laiku, ierīce izslēdzas.

Akumulatoru paka ir izlādējusies. Lūdzu, atkal uzlādē-jiet akumulatoru paku.

Uzglabāšanas klūda

Displejs neuzrāda atlikušo kapacitāti

Akumulatoru paka ir izlādējusies. Lūdzu, atkal uzlādē-jiet akumulatoru paku.

Displejs uzrāda 70% atlikušo kapacitāti, kaut gan akumulatoru paka ir tikko uzlādēta.

Akumulatoru paka atrodas automatiskajā uzglabāšanas režīmā. Tas tiek aktivizēts, ja akumulators vairāk kā 21 dienas nav ticis izmantots. Šī funkcija aizsargā akumulatora šūnas pret strauju novecošanu un paildzina darbmūžu. Pirms nākamās ekspluatācijas atkal pilnībā uzlādējiet akumulatoru.

Vispārēja klūda

Displejs uzrāda salauztu akumulatora simbolu.

Akumulatoru paka bojāta un drošības apsvērumu dēl blokēta. Akumulatoru paku vairs neizmantot un utilizēt atbilstoši norādēm.

Aparāta apraksts

Attēlus skatīt atlokāmajā lapā!

■ Šī lietošanas instrukcija apraksta pirmajā lapā minētos universālos pu-tekļusūcējus.

■ Attēli parāda maksimālo aprīkojumu; atkarībā no modela aprīkojumā un piegādātajos piederumos ir atškirības.

Izsainojot pārbaudiet, vai iesainojumā esošais saturs ir pilnīgs un nebojāts. Pārvadāšanas laikā radušos bojājumu gadījumā lūdzam par to informēt tirgotāju.

• ietilpst piegādes komplektā
  ○ iespējamie piederumi

1 Sūkšanas šlūtenes pieslēgums
2 Akumulatora nodalijums
3 Aparāta slēdzis (IESL./IZSL.)
4 Akumulatora atblokēšanas taustiņš

5 R o k t u r i s

6 Pūtes pieslēgums
7 Tvertnes aizspiedni
8 Stāvēšanas pozīcija
9 Piederumu novietne

10 Vadrullitis

11 Tvertne
12 Filtra maisiņš
13 Patronfiltrs

14 Sūkšanas šlūtene ar savienojuma veidgabalu
15 Nonemams rokturis
16 Sūcējcaurules 2 x 0,5 m
17 Saduru sprausla
18 Sprausla grīdas tīrīšanai (ar ieliktni)
19 Akumulatoru paka Battery Power 36/25
20 Standarta uzlādes ierīce Battery Power BC 36 V

Montāža

Attēls A

→ Lai atvērtu, pavelciet tvertnes noslēgus uz ārpusi un aiz rokturiem noņemiet ierīces galvu.

Attēls B

→ Iznemiet no tvertnes saturu.

Attels C

→ Apgrieziet tvertni, vadāmos skrituļus iespiediet līdz galam atverēs, kas atrodas tvertnes pamatnē.

Attēls D

→ Aparāta korpusu uzlieciet uz tvertnes un noslēdziel tvertnes aizspiedņus.

Attëls E

→ Lai uzsūktu sausus netīrumus, vajadzības gadījumā papildus var izmantot filtra maisu.

Akumulatoru pakas uzlāde

Attēls F

Attëls G

→ Skatīt nodalu „Uzlādes process“ un „Akumulatoru pakas apkalpe“.

Ekspluatācijas uzsākšana

Piederumu pieslēgšana

Attēls H

→ lespiediet sūkšanas šlūteni aparāta pieslēgumā, tā nofiksēsies. Lai to izņemtu, ar īkšķi nospiediet fiksatoru un izvel ciet sūkšanas šlūteni.

Attēls I

→ Savienojiet rokturi ar sūkšanas šlūteni, līdz tas no-fiksējas.
→ Salieciet abas sūkšanas caurules kopā un savieno jiet ar rokturi.

Norāde: Tādus piederumus kā, piem., sūkšanas sukas (opcija) var uzspraust tieši uz savienojuma veidgabala un tādējādi savienot ar sūkšanas šlūteni.

Ērtai strādāšanai ari šaurās platībās.

Noņemamo rokturi vajadzības gadījumā var iemontēt arī starp piederumdetalu un sūkšanas šlūteni.

leteikums: Lai süktu grīdu, rokturi uzlieciet uz sūkšanas šlūtenes.

Attels J

→ Lai noņemtu sūkšanas caurules rokturi, ar īkški un rādītājpirkstu nospiediet sprūdu un novelciet roktur Norāde: Noņemot rokturi, piederumus var uzspraust ar tieši uz sūkšanas šlūtenes.

Attēls K

→ Savienojiet grīdas sprauslu ar sūkšanas cauruli. Norāde: Lai no grīdas uzsūktu sausus netīrumus vai ūdeni, vienmēr strādājiet ar grīdas sprauslā ievietotu ieliktni (suku strēmele un gumijas mēlīte).

Akumulatoru pakas ievietošana

Attēls L

→ levietojiet akumulatoru paku no augšpuses stiprinājumā un nofiksējiet to.

lerīces ieslēgšana

Attels M

→ Pozicija "I": Sūkšanas vai pūšanas funkcija. Pozicija 0: Aparāts ir izslēgts.

Vispārīgas ekspluatācijas norādes

IEVĚRĪBAI

Metāla tvertne iesūcot lielu daudzumu smalko putekļu var statiski uzlādēties un tai pieskaroties izlādēties.

IEVÉRÍBAI

Akumulatora turētāja zonu ir jāuztur tīru.

■ Ja šajā zonā nonāk pārāk daudz netīrumu var gadīties, ka akumulatoru paku vairs nevar kārtīgi ievietot/nofiksēt.
Pastāv arī iespēja, ka akumulatoru paku vairs ne- var izņemt no ierīces, jo nav iespējams pakustināt izstumšanas sviru.

Apkalpošana

IEVĚRĪBAI

Vienmēr strādājiet ar ievietotu patronfiltru, gan mitrās, gan sausās sūkšanas laikā!

Sausā sūkšana

IEVĚRĪBAI

Pirms filtra izmantošanas pārbaudiet, vai tas nav bojāts, un vajadzības gadījumā nomainiet. Strādājiet tikai ar sausu patronfiltru!

Attels E

→ leteikums: Lai uzsūktu sīkus puteklus, ievietojiet filtra maisu.

Norādījumi par filtra maisiem

• Filtra maisa uzpildes pakāpe ir atkarīga no iesūca-miem netīrumiem.
  – lesūcot smalkos puteklus, smiltis utt., filtra maiss jāmaina biežāk.
• Pārpildīti filtra maisi var pārplīst, tādēl laicīgi nomai-niet filtra maisu!

IEVĚRĪBAI

Aukstus pelnus drīkst uzsūkt tikai tad, ja ir separators. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Mitrā sūkšana

IEVĚRĪBAI

Neizmantojiet filtra maisinu!

Attēls K

→ Lai uzsūktu mitrumu vai slapjumu, izvēlieties parei- zo grīdas sprauslas ieliktni un pievienojiet atbilsto- šo piederumdetalu.

Norāde: Ja tvertne ir pilna, pludiņš noslēdz iesūkšanas atveri un aparāts darbojas ar palielinātu apgriezienu skaitu. lerīci nekavējoties izslēdziet un iztukšojiet tvertni.

Pūtes funkcija

Grūti aizsniedzamu vietu vai tādu vietu tīrīšana, kurās nav iespējama sūkšana, piem., lapas no grants pamatnes.

Attels N

→ Levietojiet sūkšanas šlūteni pūšanas pieslēgumā, tādējādi aktivizējot pūšanas funkciju.

Darba pārtraukšana

→ Izslēdziet ierīci.

Attels

→ lekabiniet grīdas tīrīšanas sprauslu stāvēšanas po-zīcijā.

Norāde: Ja darbu pārtraukuma laikā ir nepieciešams noņemt sūkšanas galvu, akumulatoru paka var palikt ie-vietota. Akumulatoru paka ir stingri nofiksēta un nevar nokrist.

Darba beigšana

→ Izslēdziet ierīci.

Attels P

→ Pavirziet akumulatora atblokēšanas taustinu uz priekšu un iznemiet akumulatoru paku no ierīces.
→ Atkārtoti uzlādējiet akumulatoru paku pēc nepieciešamības (skatīt nodalu „Akumulatoru pakas uzlāde“).

leteikums: pēc darbu beigšanas izņemiet akumulatoru paku no ierīces.

Tvertnes iztukšošana

Attēls Q

→ Nonemiet aparāta augšdaļu un iztukšojiet tvertni.

Aparāta uzglabāšana

Attëls R

→ Novietojiet piederumus pie aparāta un uzglabājiet aparātu sausās telpās.

Akumulatoru pakas uzglabāšana

Norāde: neatkarīgi no sūkšanas režīma LC displejs patērē nedaudz akumulatora kapacitātes, neatkarīgi no tā vai akumulatoru paka atrodas ierīcē vai ārpus tās.

→ Skatīt nodalu „Uzlādes process“ un „Akumulatoru pakas apkalpe“.

Transportēšana

⚠UZMANĪBU

Savainošanās un bojājumu gūšanas risks! Transportējot ānemiet vērā aparāta svaru.

Transportēšana ar rokām

→ Paceliet aparātu aiz roktura un nesiet.

Transportēšana automašīnās

→ Nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Kopšana un tehniskā apkope

→ lerīces un aprīkojuma plastmasas daļas kopt ar parastu plastmasas kopšanai paredzētu līdzekli.
→ Tvertni un piederumus vajadzības gadījumā izskalojiet ar ūdeni un pirms atkārtotas lietošanas nožāvēijiet.

Attēls S V

→ Patronfiltru vajadzības gadījumā izskalojiet tikai zem tekošas ūdens strūklas; neberziet vai netīriet to ar suku. Pirms montāžas ľaujiet tam pilnībā izžūt

→ Regulāri pārbaudiet, vai nav netīri uzlādes kontakti, ja nepieciešams, notīriet.
→ Pārbaudiet, vai nav netīras ventilācijas atveres, ja nepieciešams, iztīriet.

Tehniskā apkope

Aparātam nav nepieciešama apkope.

Palīdzība darbības traucējumu gadījumā

Aparāts nestrādā

Attēls L

→ Akumulatoru paka nestāv pareizi akumulatora turētājā, iebīdiet un nofiksējiet akumulatoru paku akumulatora turētājā.
→ Akumulatoru pakas uzlādes stāvoklis (skatīt displeju) pārāk vājš, ja nepieciešams, veiciet akumulatoru pakas uzlādi.
→ Akumulatoru pakas vai uzlādes ierīces defekts, no- mainiet akumulatoru paku vai uzlādes ierīci pret jaunu papildaprīkojumu.

Aparāts automātiski izslēdzas

→ lerīces/akumulatoru pakas pārkaršana, nedaudz uzgaidiet, lai ierīce/akumulatoru paka atdziest.
→ Tvertne ir pilna ar ūdeni un tādēl ir aktivizēts pludinš, iztukšot tvertni.

Vāja sūkšana

→ Aizsērējuši piederumi, sūkšanas šļūtene vai caurule. Iztīriet aizsērējumu ar piemērotu palīglīdzekli.

Attëls E

→ Pilns filtra maiss, ievietojiet jaunu filtra maisu.

Attēls S V

→ Netīrs patronfiltrs, izdauziet patronfiltru un vajadzības gadījumā izskalojiet zem tekošas ūdens strūklas.

→ Nomainiet bojātu patronfiltru.

leteikums: patronfiltru nomainīt 1x gadā.

Tehniskie dati

Akumulatoru paka un standarta uzlādes ierīce iekļauta turpmākajās piegādes komplektācijās:■ WD 3 Battery Set■ WD 3 Battery Premium Set(Akumulatoru pakas Battery Power 36/25 / standarta uzlādes ierīce Battery Power BC 36 V)
Ierīce
Nominālā jauda W 300
Darbības laiks ar pilnībā uzlādētu akumulatoru (maks.)	min 15
Izolācijas klase III
Aizsardzība IPX4
Akumulatoru pakas Battery Power 36/25
Nominālais spriegums V 36
Nominālā kapacitāte (atbilstoši IEC/EN 61690)	As 2,4
Nominālā kapacitāte (atbilstoši šūnu ražotāja norādēm)	As 2,5
Nominālā energija (atbilstoši UN 3480)	Wh 86,4
Uzlādes strāva, maks. A 4
Akumulatora tips		Li-lon
Svars	kg	0,9
Izmēri (g x p x a)	mm	133x88x72
Standarta uzlādes ierīce Battery Power BC 36 V
Akumulatoru pakas nominālais spriegums	V	36
Uzlādes strāva maks.	A	0,5
Akumulatora tips	Li-lon
Barošanas tīkla spriegums	V	100-240
Frekvence	Hz	50-60
Strāvas patēriņš (maks.)	A	0,3
Izolācijas klase		II
Svars (bez akumulatoru pakas)	g	205

Rezervētas tiesības veikt tehniskas izmainas!

Turinys

Bendrieji nurodymai LT 5
