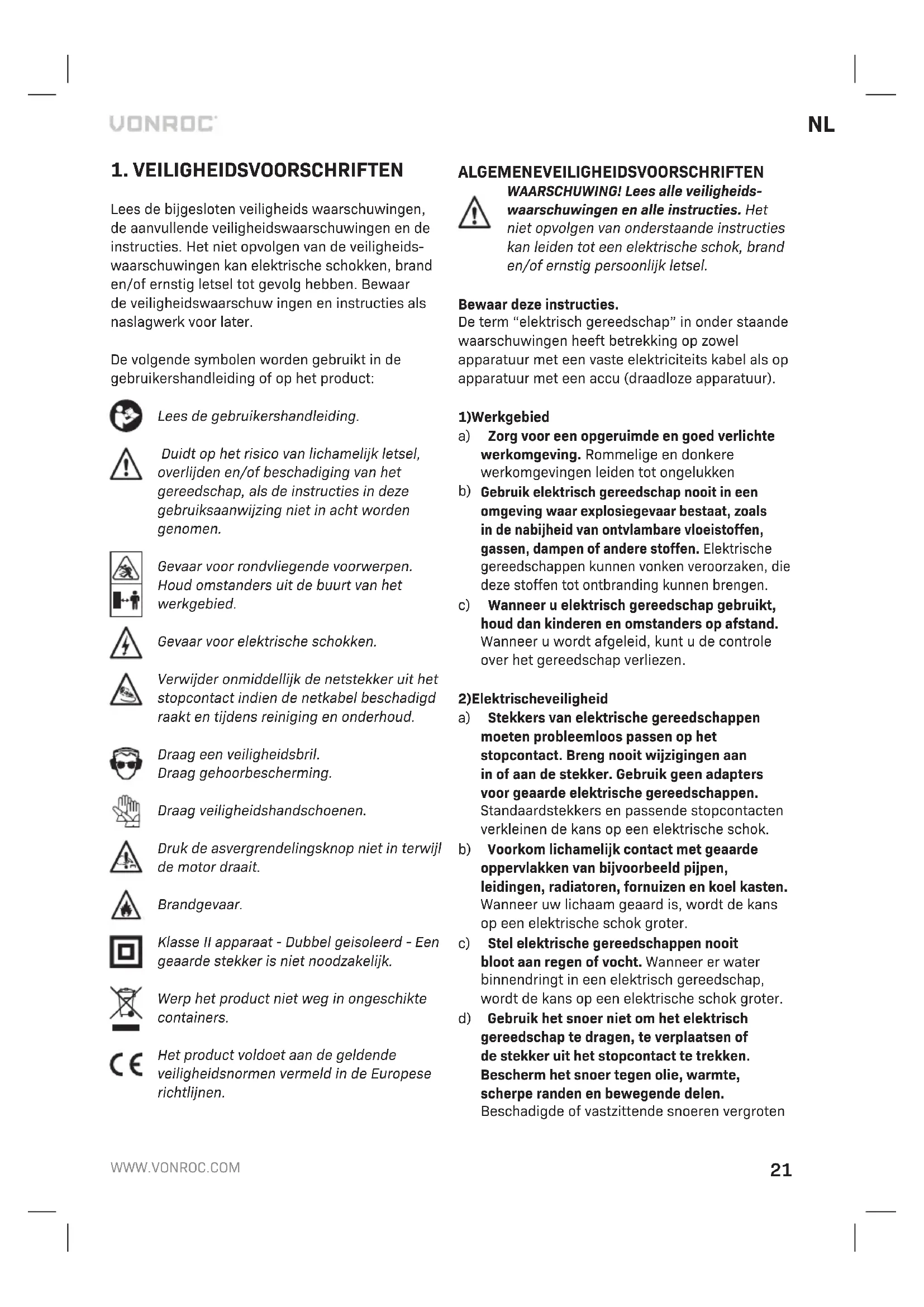

GEBRUIKSAANWIJZING AG503AC Vonroc

Lees de bijgesloten verilgheids waarschuwingen, de aanvullende verilgheidswaarschuwingen en de instructies. Het Niet opvolgen van de verilgheidswaarschuwingen kan elektrische schokken, branden/of ernstig letsel tot gevolg hebben. Bewaar de verilgheidswaarschuw ingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Duidt op het risico van lichamelijk letsel, overlieden en/of beschadiging van het gereedschap, als de instructies in deze gebruiksaanwijzing Niet in acht worden genomen.

Gevaar voor rondvliegende voorwerpen. Houd omstandersuit de buurt van het werkgebied.

Gevaar voor elektrische schokken.

Verwijder onmiddelijk de netstekkeruit het stopcontact indien de netkabel beschadigd raakt en tijdens reiniging en onderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag veiligheidshandschoenen.

Druk de asvergrendelingsknop Niet in verwijl de motor draait.

Brandgevaar.

Klasse II apparatus - Dubbel geisoleerd - Eengeaarde stekker is Nietoodzakelijk.

Werp het product Niet weg in ongeschikte containers.

Het product voldoet aan de geldende veiligheidsnormen vermeld in de Europese richtlijnen.

ALGEMENEVEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, branden/of ernstig persoonlijk letsel.

Bewaar deze instructies.

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1)Werkgebied

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen+kunnen vonkenveroorzaken,die deze stoffen tot ontbranding+kunnen brengen.
c) Wanneer u elektrisch gereedschap geleukt, houd dan kinderen en omstanders op afstand. Wanneer u worden afgeleid, kunt u de controle over het gereedschap verliezen.

2)Elektrischeveeiligheid

a) Stekkers van elektrische gereedschappen要去en probleemloos passen op hetstopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontactenverkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanner uw lichaam geaard is, worden de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloat aan regen of vocht. Wanner er water binnendringt in een elektrisch gereedschap, worden de kans op een elektrische schok groter.
d) Gebruik het snoer Niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer gegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten

de kans op een elektrische schok.

e) Wonneur u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, worden de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbbeveiliging (RCD) als nicht te voorkomen is dat een powertool要去 worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3)Persoonlijkeigheid

a) Blijf alkijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschermings middelen. Draag.altijd eenveiligheidsbril.Een gepast gebruik van veiligheids voor zieningen,zoals een stof masker, speciale werksoenen met antislipzolen,eenveiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uithet elektrisch gereedschap voordat u heminschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap konnen tot verwondenen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd alkijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situatuies beter onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende delen. Loshan gende kleding, sieraden en langhaar hunnen vastkommen te zitten in bewegende delen.

9) Wonneer er voorzieningen zijn voor de aansluiting van stofafzuinstallaties, zorg dan dat ze op de juiste wijze worden aangesloten engebruikt. Gebruik van deze voorzieningen vermindert de gezaren die door stof worden veroorzaakt.
h) Denk nicht dat doordat u gereedschap vaak gebrukt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en onderhoud van elektrisch gereedschap

a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wanner dit op de snugheid gebeurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar Niet werkt. leder elektrisch gereedschap dat nicht kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wonneer u zich aan dezepreventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d) Berg elektrisch gereedschap dat nicht in ge bruik is op buiten bereik van kinderen en LAST personen die Niet bekend+zijn met het gereedschap of deze instructies het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controller of bewegende delen op de juiste wijze zijn vastbezet. Controller ook of er geen onderdelen defect়n of dat er andere omstandigheden zich die van invloed+kennen op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren voor gebruik. Veel ongelukken wordenveroorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen hinter nsel vastlopen en zich eenvoudiger

onder controle te houden.

g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in denen instructies en op de wijze waarvoor het gereedschap is ontworpen. Houdaarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparatus is ontworpen hunnen leiden tot gevaarlijke situatuies.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken makeen veilig werken en controle over het gereedschap in onverwachtete situatuies onmogelijk.

5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaalde accu geschikt is, kan brandveroorzaken wanner deze met een andere accu worden gelebruikt.
b) Gebruik elektrisch gereedschap alleen met de speciala hiervoor bedoelde accu's. Gebruik van andere accu's kan kans op letsel en brand geben.
c) Wanneer de accu Niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen twee polen konnen make. Kortsluiting tussen de occupolen kan brandwonden of brand verooorzaken.
d) Wanner de accu Niet juist worden gebruikt, kan er vloeistof uit lopen; raak dit Niet aan. Wanner dit per ongeluk wel gebeurt, spoel dan met water. Wanner de vloeistof in de ogen kommt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.
e) Gebruiken nicht een accu of gereedschap dat beschadigd is of gemodificieerd. Beschadigde of gemodificierde accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.
f) Stel een accu over het gereedschap Niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130^ , kan een explosieveroorzaken. NB De temperatuur van "130 °C" kan worden verrangen door de temperatuur van "265 °F".
g) Houd u aan alle instructies voor het laden en

laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doeon toenemen.

6)Service

a) Laat uw gereedschap onderhoven door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke verwangingsonderdelen. Dit zorgtervoordat de veiligheid van de powertool intact blijft.
b) Voer nooit servicewerkzaamheden uit aan beschadigde accu's. Alleen de fabrikant of geauthoriseerde service-providers mogen servicewerkzaamheden aan accu'suitvoeren.

VEILIGHEIDSWAARSCHUWINGEN DIE GELDEN VOOR ZOWEL SLIJPWERKZAAMHEDENALS DOORSLIJPWERKZAAMHEDEN

a) Deze powertool is bedoeld als een slijpmachine. Raadpleeg alle bijgeleverde veiligheidswaarschuwingen, instructies, illustraties enspecificaties. Als nicht alle instructies hieronder worden nageleefd, kan dat een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
b) Deze powertool is nicht geschikt voor werkzaamheden als schuren, staalborstelen en polijsten. Als met deze powertool werkzaamheden worden uitgevoerd waarvoord de machine Niet bedoeld is, kan dat leiden tot gevaren en lichamelijk letsel.
c) Gebruik geen accessoires die nicht specifiek zijn ontworpen en aanbevolen door de fabrikant. Hetfeit dat dergelijkke accessoires op de powertool passen, wil Niet zaggen dat een veilige werkung dan gegandeerd is.
d) Het nominale toerental van het accessoire moet ten minste gelijk zijn aan het maximale toerental dat op de powertool staat vermeld. Accessoires die sneller worden aangedrevendan hun nominale toerental toestaat, können breken en in het rond vliegen.
e) De buitendiameter en dikte van uw accessoire要去en binnen de nominale capaciteit van uw powertool vallen. Accessoires van een onjuiste grootte{kunnen Niet voldoende worden beschermd of geregeld.
f) Inzetgereedschappen met schroefdraadinzet-

stuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen要去 passen bij de opnamediameter van de flens. Inzetgereedschappen die nicht nauwkeurig op het elektrische gereedschap bevestigd worden, draaien ongelijkmatig, trillen sterk en{kunnen tot verlies van de controle leiden.

g) Gebruik geen beschadigde accessoires. Controller voor elk bruik accessoires zoals slijpschijven op afbrokkelingen en scheuren, steunschijven op scheuren, inkepingen en overmatige slijtage, staalborstels op losse of gescheurde draden. Als de powertool of het accessoire valt, inspecteer.Deze dan op schade of monteer een onbeschadigd accessoire. Nadat u het accessoire hebt geinspecteerd en gemonteerd, moet u uzelf en omstandersuit de lijn van het roterende accessoire plaatsen en de powertool gedurende eén minuut onbelast met een maximaal toerental latent draien. Be-schadigde accessoires zullen normaliter breken tijdens deze testduur.
h) Draag persoonlijke beschemmingsmiddelen. Gebruik, afhankelijk van de toepassing, een gelaatschem of veiligheidsbril. Draag al naargelang de omstandigheden een stofmasker, gehoorbescheming, handschoenen en een werkplaatsschort dat allekleine slijp- en werkstukfragmenten kan tegenhonden. De oogbescheming moet bescheming kuren bieden gegen rondvliegende rommel die door diverse werkzaamheden ontstaat. Het stofmasker of ademtoestel moet in staat om deeltjes te filtreren die ontstaan door uw werkzaamheden. Langdurige blootstelling aan hard geluid kan uw gehoor beschaden.
i) Houd omstanders op veilige afstand van het werkgebied. Ledereen die het werkgebied betreedt, moet persoonlijk beschermingsmiddelen dragen. Fragmenten van een werkstuk of een gebroken accessoire+kennen uit het werkgebied wegvliegen en letselveroorzaken.
j) Houd de powertool alleen vast aan de geisoleerde handgrepen, odomat het snijhulpstuk in contact kan komen met Niet zichtbare bedrading of met het netsnoer van de machine. Wanneer het snijhulpstuk een onder spanning staande kabel raakt,+kunnen de metalen delen van de machine onder spanning komen te

staan, waardoor de gebruiker een elektrische schok kan krijgen.

k) Houd het netsnoor uit de buurt van het draaiende accessoire. Als u de controle verliest, wordt het snoer möglichk doorgesneden of scheurt het, of raakt het verstrikt en kan uw hand of arm in het draaiende accessoire worden getrokken.
1) Leg de powertool nooit neer voordat het accessoire volledig tot stilstand is gekomen. Als u dit nalaat, kan het draaiende accessoire het oppervlak aangrijpen waardoor u de contrôle verliest over de powertool.
m) Laat de powertool nicht ingeschakeld verwijl u deze aan uw zijde draagt. Als u per ongeluk contact maakt met het draaiende accessoire, kan het verstrikt raken in uw kleding, waardoor het accessoire in uw lichaam worden getrokken.
n) Reinig de luchtgaten van de powertool regelmatig. De ventilator van de motor trekt de stof tot in de behuizing en bovenmatige openhoping van metaalpoeder kan elektrische gezaren veroorzaken.
o) Gebruik de powertool nicht in de buurt van ontvlambare materialen. Vonken könnenDEXE materialen doen ontbranden.
p) Gebruik geen accessoires die koelvloeistoffen vereisen. Gebruik van water of andere koelvloeistoffen kan leiden tot elektrocutie of schokken.

Terugslag en hieraan gerelateerde waarschuwingen

Terugslag is een plotselinge reactie op een vastgelopen of vastgeklemde draaiende schijf, steunschijf, borstel of ander accessoire. Als het accessoire vastloopt of vastgeklemd raakt, komt het accessoire plots tot stilstand, wat op+zijn beurt tot gevolg heeft dat de powertool in de richting worden geforceerd die tegengesteld is aan de rotatie van het accessoire op het contactpunt. Als een slijpschijf bijvoorbeeld in het werkstuk vastloopt of vastgeklemd raakt, kan de rand van de schijf die in het knelpunt vstraakt, zich ingraven in het oppervlak van het materiaal waardoor de chijf maar buiten klimt of springt. De schijf kan dan in de richting van de gebruiker of weg van de gebruiker springen, afhankelijk van de richting van de schijfbeweging op het knelpunt. Slijpschijven konnen onder deze omstandigheden ook afbreken. Terugslag ontstaat door onjuist gebruik van de powertool en/of onjuiste gebruiksprocedures/-omstandigheden en kan worden vermeden door de voorzorgsmaatregelen hieronder te nemen.

a) Houd de machine stevig vast en plaats uw lichaam zodenig dat u de krachten die ontstaan bij terugslag kunt weerstaan. Gebruik aktijd de hulpgreep, indien aanwezig, om maximale controte te honden over terugslag of koppelreactie bij opstarten. De gebruiker kan koppelreacties of terugslagkrachten onder controle honden met de juiste voorzorgsmaatregelen.
b) Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan terugslaan over uw hand.
c) Plaats uw lichaam Niet in het gebied waarin de powertool zal bewegen als er terugslag optreedt. Bij terugslag zar de tool draaiend terugspringen in de richting die tegengesteld is aan de beweging van de schijf op het knelpunt.
d) Wees uiterst voorzichtig bij het gebruik van de machine bij hoeken, scherpe randen, etc. Voorkom dat de machine stuiert of vastgklemd raakt. Hoeken, scherpe randen of een terugspringende machine kuren tot gevolg hebben dat het draaiende accessoire vastloopt waardoor u de controle verliest of er terugslag opttreedt.
e) Bevestig geen houtbewerkingsbladen voor zaagkettingen of getande zaagbladen. Dergelijkke bladen veroorzaken vaak terugslag en verlies van controle over de machine.

VEILIGHEIDSWAARSCHUWINGEN DIE SPECI FIEK GELDEN VOOR SLIJP- EN DOORSLIJPWERKZAAMHEDEN

a) Gebruik alleen schijftypes die worden aanbevolen voor uw powertool en de specifieke beschemkap die is ontworpen voor de geselesteerde schijf. Schijven waarvoordew powertool Niet ontworpen is, kunnen nicht toereikend worden beschermd en zichniet voilig.
b) Gebogen slijpschijven要去en zodanig gemonteerd worden dat hun slijpoppervlak Niet boven de rand van de beschermkap uit steekt. Een onjuist gemeonteerde slijpschijf die over de rand van de slijpschijf uitsteekt, kan onvoldoende afgeschermd worden.
c) De beschemkap要去 stevig worden bevestigd op de powertool en zo worden geplaatst dat de veilighheid maximaal is en de hoeveelheid schijf waaraan de gebruiker blootstaat, minimaal is. De beschemkap helpt de gebruiker te beschermen gegen gebroken schijffragmenten, ongewild contact met de schijf en vonden die

kleding kunnen doeon ontbranden.

d) Schijvenogen alleen worden gebruikt voor de aanbevolen toepassing. Bijvoorbeeld: Niet slijpen met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bestemd voor omtrekslijen; zijkrachten die op deze schijven worden toegepast+kunnen tot gevolg hebben dat de schijf in stukken uiteenvalt.
e) Gebruik algtd onbeschadigde schijfflenzen van de juiste groote en vorm voor uw geseleterde schijf. Juiste schijfflenzen ondersteunen de schijf waardoor het risico dat de schijf bredkt worden verkleind. Flenzen voor doorslijpschijven konnen afwijken van flenzen voor slijpschijven.
f) Gebruik geen afgesleten schijven van grotere powertools. Schijven die zichen bestemd voor grotere powertools zichen Niet geschikt voor het hogere toerental van eenkleinere tool en kunnen barsten.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN DIE SPECIFIEK ZIJN BESTEMD VOOR DOORSLIJPWERKZAAMHEDEN

Doorslijpwerkzaamheden mogen alleen
worden uitgevoerd met een speciale
beschemkap (niet inbegrepen) afb. C2 - D2

a) Forceer de doorslijpschijf Niet in het werkstuk en oefen Niet te veel kracht uit. Maak geen te diepe snedes. Door te veel spanning uit te oefenen op de schijf raakt deze overbelast en wordt het risico groter dat de schijf in de snede verrormd raakt of vastloopt, waardoor terugslag of schijfbreuk kan optreten.
b) Plaats uw lichaam Niet op een lijn met en ache ter de draaiende schijf. Wanner de schijf zich van uw lichaam af beweegt op het werkpunt, worden door de mogelijkke terugslag de draaiende schijf en de powertool in uwrichting getorpe-deerd.
c) Wanner de schijf vastloopt of wanner de snijbewerking om enige reden worden onderbroken, schakel dan de powertool uit en houd deze bewegingsloos vast totdat de schijf volledig tot stilstand is gekomen. Probeer de doorsijp-schijf nooit uit de snede te verwijderen verwijl de schijf in beweging is. Anders kan terugslag optreden. Onderzoek eerst waarom de schijf is vastgelopen en verhelp de oorzaak.
d) Begin nicht opniew met doorslijpen verwilj de powertool in het werkstuk zit. Laat de schijf

eerst op het maximale toerental komen en ga met de powertoolervolgens opnieuw voorzichtig in de snede. Als u de powertool start terwijl deze in het werkstuk zit, kan de schijf vastgeklemd raken, maar boven lopen of terugslaan.

e)Ondersteun panelen of groote werkstukken om het risico te verkleinen dat de schijf bekneld raakt en terugslag optreedt. Grote werkstukken hebben de neiging om onder hun eigengewicht in elkaar te zakken. Ondersteuningen moeten worden geplaatst onder het werkstuk bij de lijn van de snede en bij de rand van het werkstuk aan beiden zijden van de schijf.
f) Wees extra voorzichtig als u in bestaande muren of andere blinde gebieden een "binnen-gat"maakt. De uitstekende schijf snijdt mo-gelijk door gas- of waterleidingen, elektrische bedrading of objecten waardoor terugslag kan optreden.

Controller altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine Niet indien het netsnoer of de netstekker�chadigd.
• Gebruik uitsluitend verlangkabels die geschikt zich voor het vermogen van de machine met een minimale dikte van 1.5mm^2 . Indien u een verlangkabelhaspel gebruikt, rol dan.altijd de kabel volledig UIT.

Uw haakse slijper is ontworpen voor het slijpen van metselwerk en stalen materialen zonder gebruik van water. Voor doorslijpwerkzaamheden要去en speciale beschemkap worden gebruikt (niet inbegrepen). Afb. D2.

Niet geschikt voor gebruik op een bouwterrein.

Draag gehoorbescherming.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiks-aanwijzing worden vermeld, is gemeten in over eenstemming met een gestan waar diseerde test volgens EN60745;deze mag worden gebruikt om twee machines met elkaar te vergelijk den als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassenen.

• Het gebruik van de machine voor andere toe-passingen, of met andere of slecht onderhoven accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanner de machine is uitgeschakeld of wanner deze looptaar geen werk verricht,kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen maar de illustrat
ties op pagina 2-4.

1. Asvergrendelingsknop
2. Inbusbout
3. Beschermkap
4. Koolborstel kap
5. Aan/uit-schakelaar
6. Aansluitpunt zichgreep
7. Zijgreep

8. Inbussleutel

9. Achterste handgreep

10. Handgreep-ontgrendelingsknop
    11.As
    12.Aansluitflens
11. Schijf (niet inbegren)
    14.Klemmoer
    15.Sleutel

3. ASSEMBLAGE

Schakel voor assemblage altijd de machineuit en verwijder de netstekker uit hetstopcontact.

De beschemkap monteren (Afb. C en D)

1. Plaats de machine op een tafel met de as (11) maar boven gericht.
2. Plaats de beschemkap (3) over de machinekap zoals getoond in afbeelding C en zorg er hierbij voor dat de richels op de beschemkap in de inkepingen van de machinekap vallen.
3. Draai de beschemkap gegen de wijzers van de klok in zoals getoond in afbeelding D.
4. Draai de inbusbout (2) vast op de beschemkap met de inbussleutel (8).
5. U kunt de positie van de beschemkap afstellen door de inbusbout (2) los te draaien, verstel de beschemkap maar de gewenste positie en draai de inbusbout weer vast.

Gebruik de machine nooit zonder de beschemkap.

Monteren en verwijderen van de slijpschijf (Afb. B)

Gebruik de machine nicht zonder de beschermkap.

Gebruikuitsluitend scherpe en onbeschadigde schijven.

• Gebruik.altijd een geschikte schijf voor deze machine, met een diameter van 230mm en een asgat van 22,2mm ; de dikte van de schijf要去6mm,zijn voor een slijpschijf en 3 mm voor een doorslijpschijf; de schijf mag de beschemkap Niet raken.

Monteren

1. Plaats de machine op een tafel met de beschemkap (3) maar boven gericht.

2. Monteer de flens (12) op de as (11).

3. Plaats de schijf (13) op de as (11).

4. Houd de asvergrendelingsknop (1) ingedrukt en draai de klemmoer (14) stevig vast op de as (11) met behulp van de sleutel (15).

Verwijderen

1. Plaats de machine op een tafel met de beschemkap (3) maar boven gericht.
2. Houd de asvergrendelingsknop (1) ingedrukt en kaak de klemmoer (14) los met behulp van de sleutel (15).
3. Verwijder de schijf (13) van de as (11).
4. Houd de asvergrendelingsknop (1) ingedrukt en draai de klemmoer (14) stevig vast met behulp van de sleutel (15).

De zijgreep monteren (Afb. A en E)

• De zijgreep (7) kan in een van de drie aansluit-punten (6) worden geschroefd.

4. BEDIENING

Verzeker uzelf ervan dat het werkstuk goed gefexeerd of ondersteund is.

Achterste handgreep (Afb. A)

Voordat u de handgreep draait, moet u de machine altijd uitschakelen en de stekkeruit het stopcontact trekken.

1. Druk op de handgreep-ontgrendelingsknop (9) en houd deze ingedrukt, om de handgreep (10) te ontgrendelen.
2. Draai de handgreep (9) in een van de 3 beschikbare standen en LAST de handgreepontgrendelingsknop (10) los.

Controleer voordat u het gereedschap inschakelt of de handgreep-ontgrendelingsknop (10) op+zijnplaats vastklikt wanneer u de stand van de handgreep verandert.

In- en uitschakelen (Afb. A)

• Om de machine in te schakelen drukt u de aan/uit-schakelaar (5) in.
• Om de machine uit te schakelen, laut u de aan/uit-schakelaar (5) los.
• Houd de machine weg van het werkstuk als u de machine in- of uitschakelt. Anders worden het werkstuk möglich beschadigd door de schijf.
  Klem het werkstuk stevig vast of gebruik een

andere methode om ervoor te zorgen dat het werkstuk kan bewegen kan komen terwijl u aan het werk bent.
- Controleer de schijven regelmatig. Versleten schijven haben een negatif effect op de efficicntie van de machine. Vervang een schijfijdig door een neue.

Afbramen (Afb.F)

Een schuine hoek van 30^ tot 40^ geeft bij het afbramen het Beste resultaat. Beweeg de machine met een lichte druk heb en terug. Dit voorkomt dat het werkstuk ontkleurt of te heet worden en groeven worden gezormd.

Gebruik nooit doorslijpschijven om werkstukken af te bramen!

Doorslijpen (Afb. G)

Voor doorslijpwerkzamaheden moet een speciale gesloten beschemkap (Afb. D2) worden gebruikt (niet inbegren).

Houd stevig contact met het werkstuk om trillingen te voorkomen; kantel de machine Niet en oefen geen druk uit verwijl u het werkstuk doorslijpt. Oefenijdens het werk een gemiddelde druk uit die past bij het materiaal waaraan u werkt. Vertraag schijven Niet door een zichwaartse tegendruk uit te oefenen. De richting waarin u wilt doorslijpen is belangrijk. De machine moet altijd gegen de richting van de snede in werken; u mag de machine dus nooit in tegengestelde richting bewegen! Er bestaat anders het risico van terugslag waardoor u de controle over de machine verliest.

Aanwijzingen voor optimaal gebruik

• Klem het werkstuk vast. Gebruik een kleiminrichting voorkleine werkstukken.
• Houd de machine met beiden handen vast.
  Schakel de machine in.
• Wacht totdat de machine op volle snelheid is.
• Plaats de slijpschijf op het werkstuk.
• Beweeg de machine langs het werkstuk, waar bij de slijpschijf stevig gegen het werkstuk worden gedrukt.
• Oefen nicht te veel drukuit op de machine. Laat de machine het werk去做.
  Schakel de machine uit en wacht totdat de machine volledig tot stilstand is gekomen voordat u de machine neerlegt.

5. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machine uit en haal de netstekker uit het stopcontact.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekig vuil een zichte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijk stoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dieren ter verwerking te worden aangeboden aan een waarvoor verantwoordelijkke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijkijke wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitstandaarden en gegardeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens dezeperiode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een Niet-geauthoriseerd servicecentrum.
• Normale slijtage.
• De machine is misbrukt, verkeerd gebruikt of slecht onderhonden.
• Er zich nicht-originele reserveonderdelen gebruikt.

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparations van dealers zichen gelimiteerd tot de reparatie of verwanging van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.

1. CONSIGNES DE SECURITÉ

Purtati manusi de protectie.

Asamblarea aparatorii de protectie (fig. C s i D)

• Amplasati masina pe o masacu axul (11) in sus.
• Amplasati aparatoare de protectie (3) peste capatul masinii, a sa cum este indicat in Figura C si asigurati-va ca muchiile de la aparatoarea de protectie se potrivesc in canelurile de la

capătul masinii.
