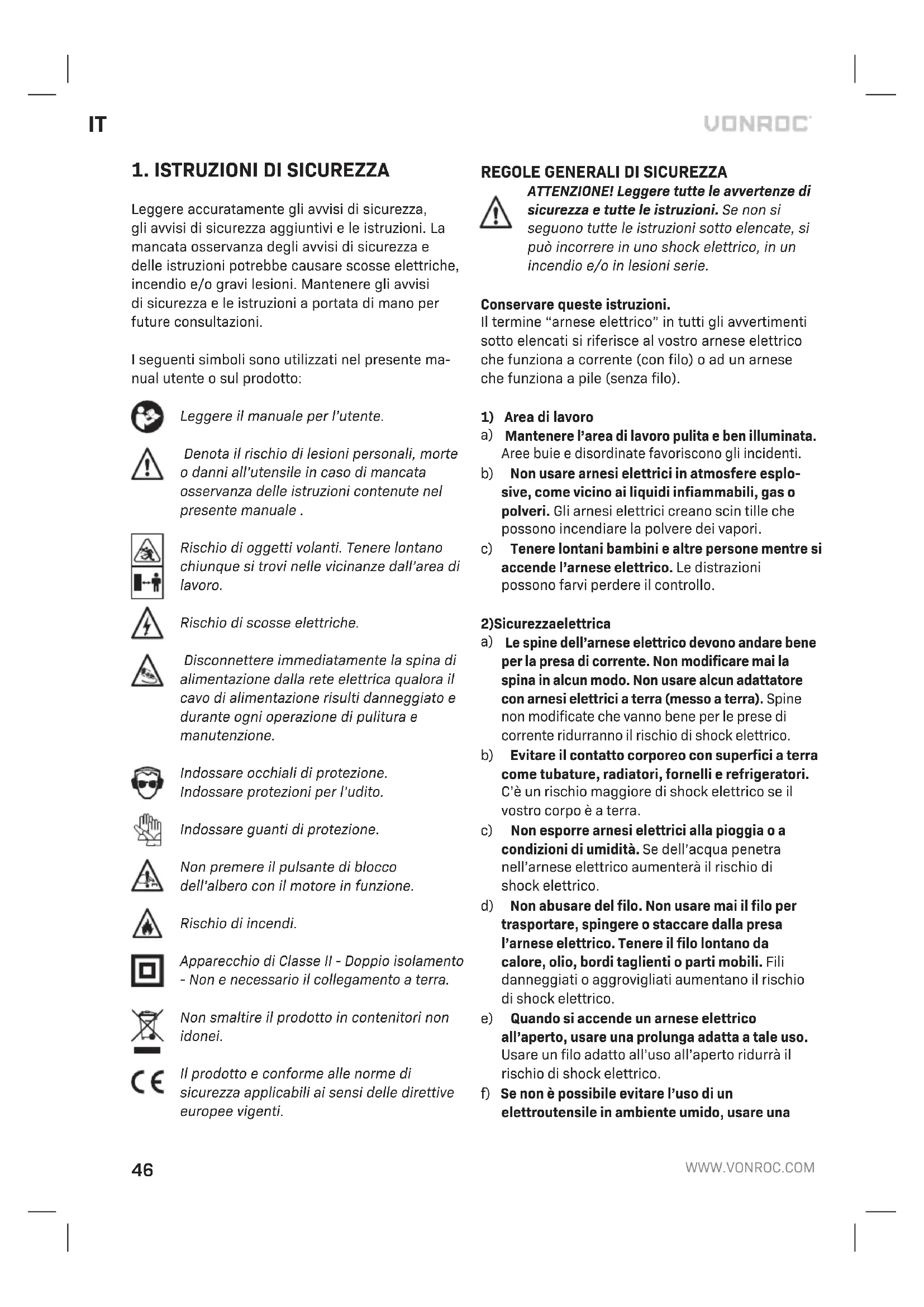

MANUALE UTENTE AG503AC Vonroc

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiantivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consulazioni.

I seguito simboli sono utilizzati nel presente manua.
nual utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o anni all'utensile in caso di mancata osservanza delle istruzioni contenate nel presente manuale.

Rischio di oggetti volanti. Tenere lontano chiunque si trovi nelle vicinanze dall'area di lavoro.

Rischio di scosse elettriche.

Disconnettere immediatamente la spina di alimentazione dalla rete elettrica qualora il cavo di alimentazione risulti danneggiato e durante agli operazione di pulitura e manutenzione.

Indossare occhiali di protezione. Indossare protezioni per l'uditio.

Indossare guanti di protezione.

Non premere il pulsante di blocco dell'albero con il motore in funzione.

Rischio di incendi.

Apparecchio di Classe II - Doppio isolamento - Non e necessario il collegamento a terra.

Non smaltire il prodotto in contentitori non idonei.

Il prodotto e conforme alle norme di sicurezza applicabili ai sensi delle dirittive europee vigenti.

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni molto elencate, si cui incorrere in uno shock elettrico, in un incendio e/o in lesioni serie.

Conservare queste istruzioni.

Il termine "arnese elettrico" in tutti gli avvertimenti,.
sotto elencati si riferisce al vosto arnese elettrico
che funzione a corrente (con filo) o ad un arnese
che funzione a pile (senza filo).

1) Area di lavoro
a) Mantenere l'area di lavoro pulita e ben illuminata.
Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmossere esplo- sive, come vicino ai liquidi inflammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre personne nelle si accende l'arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2)Sicurezzaelettrica

a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente riduranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetrà nell'arnese elettrico aumento è il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare alla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati augmentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolonga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurà il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elettrotensile in ambiente umido, usare una

rete di alimentazione protetta da un interrottore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3)Sicurezzapersonale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico nelle si è stanco o sotto l'effetto di draghe, alcool o medicinali. Un momento di disattenzione nelle si accendono arnesi elettrici cui po causare delle gravi lesioni personali.
b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, riduranno le lesioni personali.
c) Prevenir l'avvio accidentale. Assicurarsi che l'interruttore sia spento prima di collegarsi. Trasportare elettroutensili tenendo il dato sull'interruttore di accensione o dare corrente ad elettroutensili con l'interruttore acceso cui dare luogo a incidenti.
d) Rimuovere agli chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico più provocare lesioni personali.
e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliorè dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e quanti delle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.
g) Se vengono forniti disposivi per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi disposivi cui ridurre i rischi correlati alla polvere.
h) Non lasciare che la confidenza acquisita dall'uso Frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'utensile. Una semplice restrazione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso e manutenzione dell'arnese elettrico
a) Non forzare l'arnese elettrico. Usare l'arnese elettrico correto per il vosto impiego. L'arnese elettrico correto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l'interruttore è pericoloso e delve essere riparato.
c) Scollegare la spina alla sorgente di elettricità prima di fare qualsiasi regolazione, cancellare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentallymente.
d) Conservare gli arnesi elettrici inattivi fuori alla portata dei bambini e non permettere a persone che non hanno CONFIDenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed agli altre condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.
f) Mantenere gli arnesi da taglio affiliati e puliti. è meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affiliate equesti sono ancpe più facili da controllare.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quella pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libero da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.

5) Uso e manutenzione dell'utensile a batteria
a) Ricaricare l'apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizes un caricabatterie di diverso tipo potrebbero verificarsi incendi.

b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L'uso di

pacchi batterie di diverso tipo aumento il rischio di infortunio o incendio.

c) Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monetete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero mettere in collegamento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate.
d) In condizioni di uso scorretto, la batteria potrebbe emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni o usioni.
e) Non utilizzato un pacco batterie o l'utensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero ave comportamenti imprevisti con il rischio di incendiarsi, esplodere o provocare lesioni a persona.
f) Non esporre un pacco batterie o l'utensile alle fiamme o a temperature eccessivamente elevate. L'esposizione alle fiamme o a tempera rature superiori a 130^ potrebbe provocare un'esplosione. NOTA: la temperatura di "130 ^ C " corrisponde a 265^
g)Seguire tutte le istruzioni per la ricarica e non caricare il pacco batterie o l'utensile a temperature che non rientrino nell'intervallo specificato nelle istruzioni. Se si effettua la ricarica in modo improprio o a temperature non comprese nell'intervallo specificato, il pacco batterie potrebbe subire danni e potrebbe augmentare il rischio di incendi.

6)Riparazione

a) L'assistenza per l'elettroutensile deve essere prestata da un technician qualificato che utilizzi soltanto ricambi originali. In quello modo viene garantita la sicurezza dell'elettroutensile.
b) Non tentare di riparare pacchi batterie danneggiati. La riparazione dei pacchi batteria deveseessere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.

AVVERTENZE DI SICUREZZA SPECIFICHE PER LE OPERAZIONI DI MOLATURA O TAGLIO ABRASIVO

a) Questo elettroutensile è inteso per l'uso come mola. Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le specifiche tecniche fornite insieme a questo elettrouten-

sile. La mancata osservanza delle awertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi.

b) L'esecuzione di operazioni quali levigatura con abrasivi, spazzolatura e lucidatura con questo eletttroutensile non è raccomanda. L'esecuzione di operazioni non previste per l'eletttroutensile potrebbe creare dei rischi e provocare lesioni personali.
c) Non utilizzato accessori non progettati specificamente e non raccomandati dal costruttore dell'eletttroutensile. Il solo fatto che l'accessorio si attacchi all'eletttroutensile non assicura la sicurezza operativa.
d) La velocità nominale dell'accessorio deve essere almeno parla velocità massima indicata sull'elettroutensile. Gli accessori che funzionano a una velocità superiore alla propria velocità nominale possono rompersi e staccarsi.
e) Il diametro esterno e lo spessoreddell'accesso rido devono rientare nella capacità nominale dell'elettROUTensile. Gli accessori di dimensioni non corrette non possono essere adeguatamente protetti o controllati.
f) La filettatura degli accessori deve corrispondere al filetto del mandrino della smerigliatrice. Per gli accessori attaccatitramite flangia, il foro dell'albero dell'accessorio deve corrispondere al diametro della flangia. Gli accessori il cui sistema di attacco non corrisponde alla struttura di montaggio dell'eletttroutensile si sbilanciano,vibrano eccessivamente e possono causare la perdita di controllo.
g) Non utilizzare un accessorio danneggiato. Prima di anni utilizzato controllare gli accessori per verificare ad esempio che sui dischi abrasivi non vi siano scheggiature e lesioni, che non siano presenti crepe o segni eccessivi di usura sul platorello, che le spazzole metalliche non abbiano filamenti metallici staccati o spezzati. Se l'eletttroutensile o l'accessoriocade, verificare gli eventuali danni o montare un accessorio integro. Dopo aver controllato e montato un accessorio, l'operatore e le alter persona eventualmente presenti devono sistemiarsi lontano dal piano dell'accessorio rotante e l'eletttroutensile delve essere fatto girare a vuoto alla massima velocità per un minuto. Gli accessori danneggiati normalmente si rompono durante QUESTa fase di verifica.
h) Indossare dispositivi di protezione individu

ale. A seconda delle operazioni da eseguire, utilizezzare una maschera oocchiali protettivi. Se opportuno, indossare una maschera antipolverre, protezioni acustiche, quanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. Il dispositorio di protezione oculare deve impedire ai detriti volanti prodotti durante l'esecuzione delle varie lavorazioni di raggiungere gli occhi. La maschera antipolverre o il respiratore devono essere in grado di filtrare le particelle generate durante l'esecuzione delle varie lavorazioni. L'esposizione prolungata a rumori di elevate intensità cui poto causare la perdita dell'udito.

i) Tenere le persone presenti a distance di sicurezza dall'area di lavoro. Chiunque accede all'area di lavoro deve indossare dispositive di protezione individuale adeguati. Frammenti del pezzo da lavorare o di un accessorio rotto possono volare e causare danni o lesions ancche或者其他 l'immediata area di lavoro.
j) Quando si eseguono operazioni in cui l'accessario di taglio può essere intrare in contatto con fili elettrici nascosti o con il cavo di alimentazione dell'eletttroutensile, tenerlo escludivamente delle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la currente elettricaanche alle parti metalliche esposte dell'eletttroutensile con il pericolo di provocare la folgorazione dell'operatore.
k) Posizione il cavo di alimentazione lontano dall'accessorio rotante. In caso di Perdita di controllo, il cavo potrebbe essere tagliato o impigliarsi,trascinando la mano o il braccio dell'operatore verso l'accessorio rotante.
l) Non appogiare mai l'elettroutensile finché l'accessorio non si sa fie complemente arrestato. L'accessorio rotante potrebbe fare presa sulla superficie e trascinare l'elettroutensile facendone perdere il controllo.
m) Non accendere l'elettrettusile nelle so strasporta sul fianco. Un contatto accidentale con l'accessorio rotante potrebbe farlo impigliareagli indumenti dell'operaatore trascinandolo versus il suo corpo.
n) Pulire regolarmente le prese d'aria dell'elett-routensile. La ventola di raffreddamento del motore attira la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di metallo polverizzato cui cause rischi elettrici.

o) Non utilizzato l'eeltroutensile in prossimità di materiali infiammabili. Le scintilla potrebbero incendiare tali materiali.
p) Non utilizzato accessori che richiedono refrigeranti liquidi. L'utilizzo di acqua o altri liquidi refrigeranti cui provocare elettrocuzione o scosse elettriche.

Contraccolpo e relative avertenze

Il contraccolpo è una reazione improvvisa provocata da un disco, un platorello, una spazzola o qualsiasi altri accessori in rotazione che rimanga schiacciato o impigliato. Ciò provoca un arresto immediato dell'accessorio rotante che a sua volta causa la perdita di controllo dell'eletttroutensile, che viene spinto nella direzione opposta rispetto alla rotazione dell'accessorio nel punto in cui è stato trattenuto. Ad esempio, se il disco abrasivo rimane schiacciato o impigliato dal pezzo da lavorare, il bordo del disco penetrato nel punto di schiacciamento più scavare nel materiale e causare lo scavalcamento o il contraccolpo del disco. Il disco più saltare sia verso l'operatore che in direzioneopposta a seconda della direzione del movimento del disco nel punto di schiacciamento. In queste condizioni i dischi abrasivi possonoanche rompersi. Il contraccolpo è il risultato di un uso errato dell'eletttroutensile e/o di metodi o condizioni di lavoro scorretti e più essere evitato prendendo le appropriate precauzioni, come descririto di seguito.

a) Mantenere una presa salda sull'elettroutensile, posizionando il corpo e le braccia in modo da resistere alle forze di contraccolpo. Utilizzato sempre l'impugnatura ausiliaria, se presente, per avere il massimo controlo sulla forza di contraccolpo o sulla reazione di coppiia durante l'avviamento. Con le necessarie precauzioni, l'operatore cui controllare le reazioni di coppiia e le forza di contraccolpo.
b) Non porre mai le mani vicino all'accessorio in rotazione. L'accessorio potrebbe subire un contraccolpo rimbalzano sulle mani dell'opera-tore.
c) Non positioningarsi nell'area verso cui potrebbe dirigersi l'elettroutensile in caso di contraccolpo. Il contraccolpo spinge l'elettroutensile nella direzione opposta al movimento del disco nel punto in cui si impiglia.
d) Prestare particolare attenzione quando si lavorano angoli, estremità appuntite ecc. Evitare

che l'accessorio rimbalzi o si impigli. Angoli, estremita appuntite o rimbalzi tendono a fare impigliare l'accessorio rotante, provocando la perdita di controllo o il contraccolpo dell'elett-routensile.
e) Non collegare una lama da motosega per legno o una lama dentata. Queste lame creano contraccolpi e perdita di controllo frequenti.

AVVERTENZE DI SICUREZZA SPECIFICHE PER LE OPERAZIONI DI SMERIGLIATURA O TAGLIO ABRASIVO

a) Utilizzato esclusivamente tipi di dischi raccomandi per il proprio eletttroutensile e la protezione specifica per il disco selezionato. I dischi non concepiiti per quell'eletttroutensile non possono essere protetti adeguatamente e non sono sicuri.
b) La superficie di smerigliatura dei dischi a centro depresso deve essere montata sotto al piano della linguetta della protezione. Non è possibile fornire una protezione adeguata a un disco non montato correttamente che sporge dal piano della linguetta della protezione.
c) La protezione deve essere fissata saldamente all'elettroutensile e posizionata in modo da garantire la massima sicurezza, facendo si che il disco sporga il meno possibile verso l'opereatore. La protezione serve a proteggere l'opereatore da frammenti del disco rotti, dal contatto accidentale con il disco e dalle scintille che potrebbero incendiare gli indumenti.
d) I dischi devono essere usati solo per eseguire le lavorazioni per cui sono raccomandate. Per esempio, non molare utilizzato il disco dal lato di taglio. I dischi per taglio abrasivo sono progettati per la smerigliatura periferica. Forze laterali applicate a questi dischi possono causarne la frantumazione.
e) Per i dischi utilizzare sempre flange non danne-ggiate, della dimensione e forma corretta per il disco scelto. Se le flange sono appropriate, sostengono il disco, riducendo la possibilità di rottura. Le flange per i dischi da taglio abrasivo possono essere diverse da quella per i dischi da smerigliatura.
f) Non utilizzato dischi usurati di eletttroutensili più grandi. I dischi destinati ad eletttroutensili più grandi non sono adatti alle maggiori velocità degli eletttroutensili più piccoli e potrebbero spaccarsi.

AVVERTENZE DI SICUREZZA AGGIUNTIVE SPECIFICHE PER LE OPERAZIONI DI TAGLIO ABRASIVO

Le operazioni di taglio abrasive possono essere eseguite solo in presenza di una speciale protezione (non inclusa) fig. C2 - D2

a) Non far incastrare il disco da taglio né applicare una pressione eccessiva. Non tentare di eseguire tagli troppo profondi. Ecessive sollecitazioni del disco ne augmentano il carico e la suscettibilità alla torsione o all'inceppamento nel taglio, con la possibilità di contraccolpi o di rotture.
b) Non posizionarsi con il corpo allineato al disco in rotazione e rimanere dietro diesso. Quando il disco si muove nella direzione di allontanamento dal corpo, il possible contraccolpo potrebbe la mola in rotazione e l'eletttroutensile diretta-mente verso di se.
c) Quando il disco si inceppa o quando un taglio si interrompe per qualsiasi ragione, spegnere l'elettROUTENSILE e tenerlo immobile fino al suo completo arresto. Non tentare mai di rimuovere il disco da taglio quando è in movimento, altrimenti potrebbe verificarsi un contraccolpo. Esaminare e intraprendere azioni correttive per eliminare le cause che inceppano la lama.
d) Non riprendere il taglio nel pezzo in lavorazione. Far raggiungere la massima velocità al disco e poi rientare con attenzione nel taglio. Se l'elettROUTensileiene riavviato quando è ancora dentro al pezzo in lavorazione il disco potrebè incepparsi, scavalcare il pezzo o subire un contraccolpo.
e) Pannelli o altri pezzi di grande dimensioni devono essere sorretti per ridurre al minimo il rischio che la mola si schiacci o subisca un contraccolpo. I pezzi più grandi tendono a incurvari tanto il loro stesso peso. è opportuno collocare dei supporti molto al pezzo da entrambi i lati, vicino la linea di taglio e alle estremità del pannello, da entrambi i lati del disco.
f) Prestare ora più attenzione quando si eseguono "tagli a tuffo"all'interno di pareti esistenti o di altre aree cieche. La parte spor-gente del disco potrebbe tagliare tubi del gas o dell'acqua, cavi elettrici od oggetti che possono provocare un contraccolpo.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta delle caratteristiche.

• Non utilizzato l'elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.
• Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori di sezione minima di 1.5mm^2 . Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completeness il cavo.

2. INFORMAZIONI RELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questa smerigliatrice angolare è stata progettata per la smerigliatura di muratura e acciaio perché l'uso di acqua. Per le operazioni di taglio delve essere utilizzata una protezione speciale (non inclusa).

Fig. D2.

Non idoneo per l'uso in cantiere.

DATI TECHNICI

Numero modello AG503AC
Tensione di rete 220-240V~
Frequenza di rete 50Hz
Potenza assorbita 2400W
Velocità a vuoto 6800/min
Diametro
Disco abrasivo:	230 mm
Alesaggio:	22,2 mm
Filettatura del mandrino M14
Peso 5,5 kg
Livello di pressione sonora \(L_{PA}\)	97,6 dB(A), K=3dB(A)
Livello di potenza sonora \(L_{WA}\)	108,6 dB(A), K=3dB(A)
Vibrazioni
Impugnatura principale 11,598	\(m/s^{2}, K=1,5 m/s^{2}\)
Impugnatura ausiliaria 5,618 m	\(s^{2}, K=1,5 m/s^{2}\)

Indossare protezioni per l'udito.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicate sul retro di quello manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN60745 quello valore più essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate.

• se siutilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe;aumentare notevolmente.
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione.

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro.

DESCRIZIONE

I numero che compaiano nel testo si riferisconoagli schemi riportati alle pagine 2-4.

1. Pulsante di blocco mandrino
2. Brugola
3. Protezione
4. Coperchio spazzola in carbonio
5. Interru tture On/Off
6. Punto di attacco impugnatura laterale
7. Impugnatura laterale
8. Chiave a brugola
9. Impugnatura posteriore
10. Manopola di rilascio dell'impugnatura
    11.Mandrino
11. Flangia di montaggio
    13.Disco (non incluso)
12. Dado di serraggio
13. Chiave

3. MONTAGGIO

Prima del montaggio, spagnere sempre l'eeltroutensile e disconnettere la spina di alimentazione alla rete elettrica.

Montaggio della protezione (Figure C e D)

1. Appoggiare l'eeltroutensile su un ravolo con il mandrino (11) rivolto verso l'alto.
2. Collocare la protezione (3) sulla testadell'elettroutensile, come illustrato nella Figura C, assicurandosi che i bordi in rilievo sulla protezione si incastrino nelle tacche della testa dell'elettroutensile.
3. Ruotare la protezione in senso antiorario come illustrato nella Figura D.
4. Stringere la brugola (2) sulla protezione con la chiave a brugola (8).
5. Per regolare la posizione della protezioneallen-tare la brugola (2), sistemare la protezione nella posizione desiderata e stringere nuovamente la brugola.

Non tentare mai di utilizzato l'eeltroutensile sulla protezione.

Inserimento e rimozione del disco (Figura B)

Nonutilizzare lamacchina sensa la protezione.

Utilizzare esclusivamente dischi affiliati e non danneggiati.

Utilizzato sempre un disco adatto per questo elett-routensile, con un diametro esterno di 0 230 mm e un diametro interno di 22,2 mm. Lo spessore del disco da smerigliatura deve essere di 6 mm quando quello del disco da taglio deve essere di 3 mm. Il disco non deve toccare la protezione di sicurezza.

Montaggio

1. Appoggiare l'eeltroutensile su un ravolo con la protezione (3) rivolta verso l'alto.
2. Inserire la flangia (12) sul mandrino (11).
3. Collocare il disco (13) sul mandrino (11).
4. Mantenere premuto il pulsante di blocco del mandrino (1) e stringere saldamente il dato di serraggio (14) sul mandrino (11) con la chiave (15).

Rimozione

1. Appoggiare l'eeltroutensile su un ravolo con la protezione (3) rivolta verso l'alto.
2. Mantenere premuto il pulsante di blocco del mandrino (1) e allentare il dato di serraggio (14) con la chiave (15).

3. Rimuovere il disco (13) dal mandrino (11).

4. Mantenere premuto il pulsante di blocco del mandrino (1) e stringere saldamente il dato di serraggio (14) con la chiave (15).

Montaggio dell'impugnatura laterale (Fig. A e E)

L'impugnatura laterale (7) puo essere avvitata in uno dei tre punti di attacco (6).

4.UTILIZZO

Assicurarsi che il pezzo in lavorazione sia sostenuto correttamente o fissato.

Prima di ruotare l'impugnatura spegnere sempre l'eletttroutensile e staccare la spina alla presa di corrente.

1. Per sbloccare l'impugnatura (9), tenere premuta la manopola di rilascio dell'impugnatura (10).
2. Ruotare l'impugnatura (9) in una delle 3 posizioni e rilasciare la manopola di rilascio dell'im-pugnatura (10).

Prima di accendere l'eletroutensile assicurarsi che la manopola di rilascio dell'impugnatura (10) emetta uno scatto e si blocchi in sede quando si cambia posizione all'impugnatura.

Accensione espegnimento (Figura A)

• Per accendere l'eletttroutensile rilasciare l'interruttore On/Off (5).
• Per spagnere l'elettroutensile rilasciare l'interruttore On/Off (5).
• Quando si accende o si spegne l'eletttroutensile, mantenerlo lontano dal pezzo da lavorare, perché il disco potrebbe danneggiarlo.
• Bloccare saldamente il pezzo da lavorare in una morsa oppure utilizzato un altro metod per fare in modo che rimanga fermo durante la lavorazione.
• Verificare regolarmente le condizioni dei dischi. I dischi usurati incideno negativamente sull'efficienza dell'eletttroutensile. Sostituire I dischi in tempo utile.

Sbavatura (Figura F)

Un angolo d'inclinazione di 30 - 40^ darà i migliori risultati durante l'opération di sbavatura. Spostare l'elettROUTensile indietro e avanti esercitando una leggera pressione. In questo modo si eviterà che il pezzo da lavorare si scolori o si riscaldi troppo e che si formino scanalature.

Non utilizzare dischi da taglio abrasive per l'operazione di sbavatura.

Taglio (Figura G)

Per le operazioni di taglio deve essere utilizzata una protezione speciale illustrata nella Figura D2 (non inclusa).

Mantenere una presa salda sul pezzo da lavorare per prevenir vibrazioni e non inclinare l'eletttroutensile o esercitare pressione durante il taglio. Durante la lavorazione applicare una pressione moderata, adatta al materiale sul quale si sta lavorando. Non frenare i dischi applicando una contropassione laterale. La direzione in cui si desidera eseguire il taglio è importante. L'eletttroutensile deve sempre funzionare nella direzione opposta a quella del taglio, perché non muovero mai l'eletttroutensile nell'altra direzione! Vi è il rischio che l'eletttroutensile si incagli nel taglio provocando un contraccolpo e la seguente perdita di controllo.

Suggerimenti per un utilizzo ottimale

• Bloccare il pezzo da lavorare in una morsa. Utilizzare un morsetto per i pezzi di piccolo dimensioni.
• Tenere l'elettroutensile con entrambé le mani.
• Accendere l'elettroutensile.
• Attendere che l'elettroutensile raggiunga la velocità piena.
• Posizione il disco sul pezzo da lavorare.
• Muovero lentamente l'elettroutensile lungo il pezzo da lavorare, premendo con decisione il disco contro il pezzo.
• Non esercitare troppa pressione sull'elettroutensile. Lasciare che I'elettrotensile svolga il lavoro.
• Specnere l'eeltroutensile e attendere che si arresti Completely prima di appoggiarlo.

5. MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione specnere sempre l'elettroutensile e staccare la spina alla presa di corrente.

Pulire regolarmente il corso dell'elettroutensile con un panno morbido, preferibilmente dopo agli uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolaremente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaca, ecc. Le sostanse chimiche di questo tipo danneggiano i componenti sinteti.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire alla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasti durante quello periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono esclude da esta garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
  Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzato parti di ricambio non originali

Cio costituisce l'unica garanzia expressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono altri il presente documento, ivi comprese le garanzie implicite di commerciamilità e idoneità per uno scopo particolare. In nessun caso VONROC sare responsabile di eventuali danni incidentali o consequencesi. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati alla ulteriori notifica.

1. SÄKERHETSFORESKRIFTER

Citi di manual del utilizare.
