AG506AC - Trituratore Vonroc - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice angolare
Marca	Vonroc
Modello	AG506AC
Tensione di alimentazione	220-240 V~, 50/60 Hz
Potenza assorbita	2600 W
Velocità a vuoto	6500 giri/min
Diametro del disco	230 mm
Foro del disco	22,2 mm
Filettatura dell'asse	M14
Peso	6,7 kg
Classe di protezione	II (doppio isolamento)
Livello di pressione acustica (LpA)	96,1 dB(A), K=3 dB(A)
Livello di potenza acustica (LwA)	107,1 dB(A), K=3 dB(A)
Vibrazione (rettifica di finitura)	7,86 m/s², K=1,5 m/s²
Funzioni principali	Rettifica, sbavatura, taglio (con protezione speciale non inclusa)
Accessori inclusi	Impugnatura laterale, chiave esagonale, flangia, dado di serraggio, chiave
Manutenzione	Pulire con un panno morbido, non usare solventi aggressivi
Sicurezza	Obbligo di occhiali, protezione acustica e guanti; scollegare prima della manutenzione
Parti di ricambio e riparabilità	Spazzole di carbone accessibili sotto il coperchio; ricambi tramite VONROC
Garanzia	Legale, contro difetti di fabbricazione e di manodopera
Utilizzo previsto	Rettifica a secco di pietra, cemento e acciaio; non adatto a cantieri edili
Smaltimento	Non gettare con i rifiuti domestici; riciclaggio secondo direttiva RAEE

Domande frequenti - AG506AC Vonroc

Come montare il carter di protezione?

Posizionare la macchina su un tavolo con l'asse verso l'alto. Posizionare il carter di protezione sulla testa allineando le scanalature. Ruotare il carter in senso antiorario e fissarlo con la vite a testa cava usando la chiave esagonale. Non utilizzare mai la macchina senza carter di protezione.

Come cambiare il disco di rettifica?

Scollegare l'apparecchio. Posizionare la macchina su un tavolo, carter verso l'alto. Tenere premuto il pulsante di blocco dell'asse. Allentare il dado di serraggio con la chiave, rimuovere il disco usato. Montare la flangia, posizionare il nuovo disco, serrare saldamente il dado. Utilizzare solo dischi in buono stato e adatti.

Che tipo di disco utilizzare?

Utilizzare dischi di rettifica con un diametro di 230 mm e un foro di 22,2 mm, filettatura M14. Per il taglio, è necessario un carter di protezione speciale (non incluso). Rispettare la velocità massima indicata.

Qual è la potenza di questa smerigliatrice?

La smerigliatrice Vonroc AG506AC ha una potenza assorbita di 2600 W a 220-240 V. Offre una velocità a vuoto di 6500 giri/min per un lavoro efficiente.

È adatto per il taglio?

Sì, ma solo con un carter di protezione chiuso specifico (non incluso). Seguire le istruzioni di sicurezza per evitare rimbalzi e non applicare pressione eccessiva.

Come pulire l'apparecchio?

Prima di qualsiasi pulizia, scollega la spina. Utilizzare un panno morbido, preferibilmente dopo ogni uso. Per le macchie ostinate, inumidire leggermente con acqua saponata. Non usare benzina, alcol, ammoniaca o altri solventi aggressivi.

Quali precauzioni di sicurezza sono essenziali?

Indossare occhiali di protezione, protezione acustica e guanti. Tenere gli spettatori a distanza. Scollegare prima di qualsiasi regolazione o manutenzione. Utilizzare sempre il carter di protezione e verificare l'assenza di danni.

Cosa fare in caso di blocco del disco?

Rilasciare immediatamente l'interruttore. Non tentare di rimuovere il disco in rotazione. Attendere l'arresto completo, quindi scollegare e ispezionare. Identificare la causa (pizzicamento, pressione eccessiva) e correggerla prima di riavviare.

Come sostituire le spazzole di carbone?

Le spazzole di carbone sono accessibili sotto il coperchio previsto (riferimento 4 nello schema). Scollegare l'apparecchio, rimuovere il coperchio, sostituire le spazzole usurate con pezzi originali. Rivolgersi a un riparatore qualificato se necessario.

Qual è la durata della garanzia?

Il prodotto è garantito contro i difetti di materiali e manodopera per la durata legale dalla data di acquisto. Contattare direttamente VONROC in caso di guasto. La garanzia non copre l'usura normale, l'uso improprio o le riparazioni non autorizzate.

MANUALE UTENTE AG506AC Vonroc

IT Traduzione delle istruzioni originali 43

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manual utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Rischio di oggetti volanti. Tenere lontano chiunque si trovi nelle vicinanze dall'area di lavoro.

Rischio di scosse elettriche.

Disconnettere immediatamente la spina di alimentazione dalla rete elettrica qualora il cavo di alimentazione risulti danneggiato e durante ogni operazione di pulitura e manutenzione.

Indossare occhiali di protezione.

Indossare protezioni per l'udito.

Indossare guanti di protezione.

Non premere il pulsante di blocco dell'albero con il motore in funzione.

Rischio di incendi.

Apparecchio di Classe II - Doppio isolamento - Non e necessario il collegamento a terra.

Non smaltire il prodotto in contenitori non idonei.

Il prodotto e conforme alle norme di sicurezza applicabili ai sensi delle direttive europee vigenti.

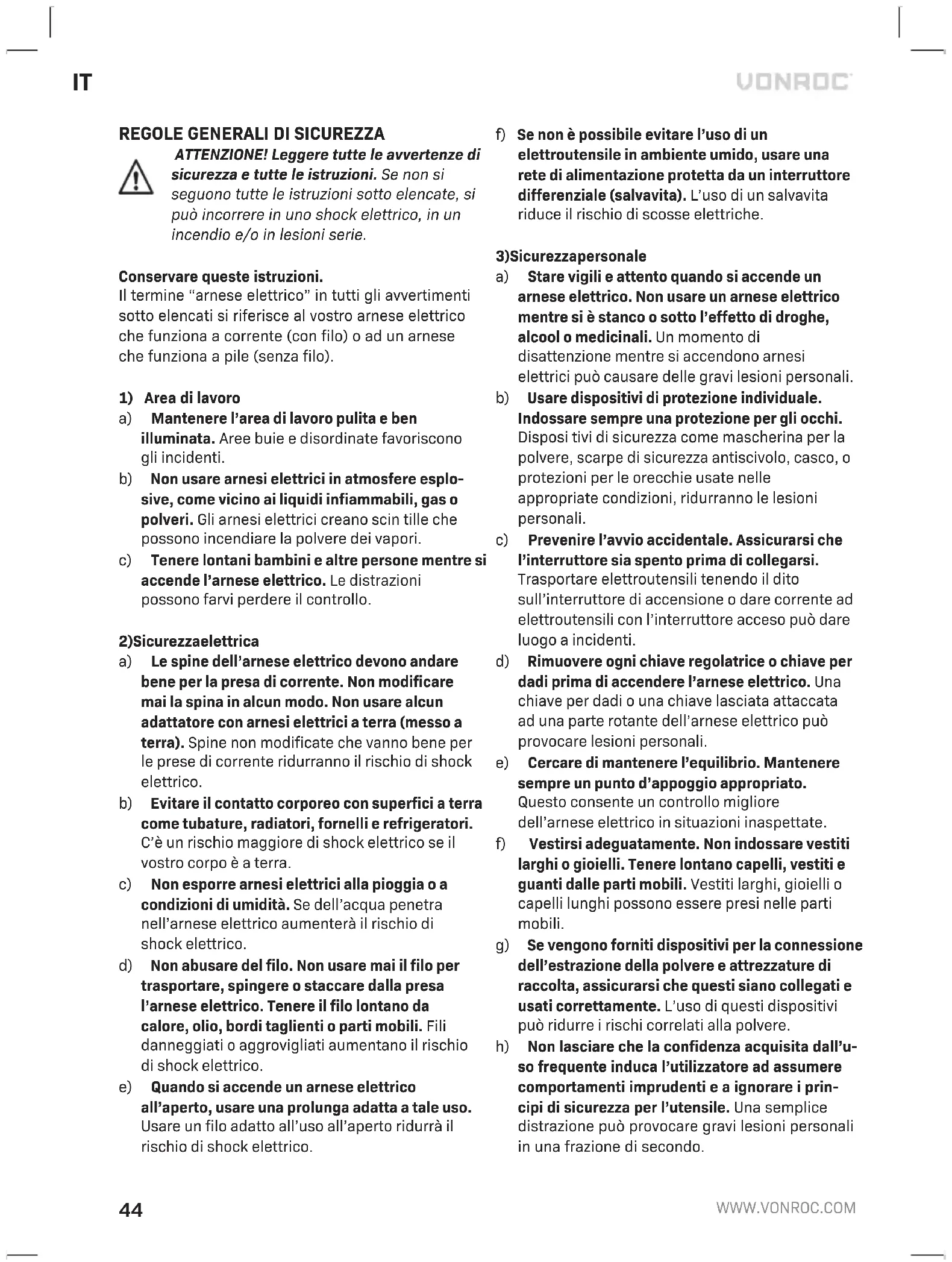

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni sotto elencate, si può incorrere in uno shock elettrico, in un incendio e/o in lesioni serie.

Conservare queste istruzioni.

Il termine “arnese elettrico” in tutti gli avvertimenti sotto elencati si riferisce al vostro arnese elettrico che funziona a corrente (con filo) o ad un arnese che funziona a pile (senza filo).

1) Area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmosfere explosive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre persone mentre si accende l'arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2) Sicurezzaelettrica

a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetra nell'arnese elettrico aumenterà il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare dalla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati aumentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolunga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurrà il rischio di shock elettrico.

f) Se non è possibile evitare l'uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3) Sicurezzapersonale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico mentre si è stanco o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione mentre si accendono arnesi elettrici può causare delle gravi lesioni personali.
b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali.
c) Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sia spento prima di collegarsi. Trasportare elettroutensili tenendo il dito sull'interruttore di accensione o dare corrente a elettroutensili con l'interruttore acceso può dare luogo a incidenti.
d) Rimuovere ogni chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico può provocare lesioni personali.
e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliore dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e guanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.
g) Se vengono forniti dispositivi per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi dispositivi può ridurre i rischi correlati alla polvere.
h) Non lasciare che la confidenza acquisita dall'u-so frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'utensile. Una semplice distrazione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso e manutenzione dell'arnese elettrico
a) Non forzare l'arnese elettrico. Usare l'arnese elettrico corretto per il vostro impiego. L'arnese elettrico corretto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla sorgente di elettricità prima di fare qualsiasi regolazione, cambiare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentalmente.
d) Conservare gli arnesi elettrici inattivi fuori dalla portata dei bambini e non permettere a persone che non hanno confidenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed ogni altra condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.
f) Mantenere gli arnesi da taglio affilati e puliti. È meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affiliate e questi sono anche più facili da controllare.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quelle pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.

5) Riparazione

a) L'assistenza per l'elettroutensile deve essere prestata da un tecnico qualificato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell'elettroutensile.

AVVERTENZE DI SICUREZZA SPECIFICHE PER LE OPERAZIONI DI MOLATURA O TAGLIO ABRASIVO

a) Questo elettroutensile è inteso per l'uso come mola. Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche tecniche fornite insieme a questo elettroutensile. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi.
b) L'esecuzione di operazioni quali levigatura con abrasivi, spazzolatura e lucidatura con questo elettroutensile non è raccomandata. L'esecuzione di operazioni non previste per l'elettroutensile potrebbe creare dei rischi e provocare lesioni personali.
c) Non utilizzare accessori non progettati specificatamente e non raccomandati dal costruttore dell'elettroutensile. Il solo fatto che l'accessorio si attacchi all'elettroutensile non assicura la sicurezza operativa.
d) La velocità nominale dell'accessorio deve essere almeno pari alla velocità massima indicata sull'elettroutensile. Gli accessori che funziona-no a una velocità superiore alla propria velocità nominale possono rompersi e staccarsi.
e) Il diametro esterno e lo spessoredell'accessorio devono rientrare nella capacità nominale dell'elettroutensile. Gli accessori di dimensioni non corrette non possono essere adeguatamente protetti o controllati.
f) La filettatura degli accessori deve corrispondere al filetto del mandrino della smerigliatrice. Per gli accessori attaccati tramite flangia, il foro dell'albero dell'accessorio deve corrispondere al diametro della flangia. Gli accessori il cui sistema di attacco non corrisponde alla struttura di montaggio dell'elettroutensile si sbilanciano, vibrano eccessivamente e possono causare la perdita di controllo.
g) Non utilizzare un accessorio danneggiato. Prima di ogni utilizzo controllare gli accessori per verificare ad esempio che sui dischi abrasivi non vi siano scheggiature e lesioni, che non siano presenti crepe o segni eccessivi di usura sul platorello, che le spazzole metalliche non abbiano filamenti metallici staccati o spezzati. Se l'elettroutensile o l'accessorio cade, verificare gli eventuali danni o montare un accessorio integro. Dopo aver controllato e montato un accessorio, l'operatore e le alter

persone eventualmente presenti devono sistemarsi lontano dal piano dell'accessorio rotante e l'elettroutensile deve essere fatto girare a vuoto alla massima velocità per un minuto. Gli accessori danneggiati normalmente si rompono durante questa fase di verifica.

h) Indossare dispositivi di protezione individuale. A seconda delle operazioni da eseguire, utilizzare una maschera oocchiali protettivi. Se opportuno, indossare una maschera antipolvere, protezioni acustiche, guanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. Il dispositivo di protezione oculare deve impedire ai detriti volanti prodotti durante l'esecuzione delle varie lavorazioni di raggiungere gli occhi. La maschera antipolvere o il respiratore devono essere in grado di filtrare le particelle generate durante l'esecuzione delle varie lavorazioni. L'esposizione prolungata a rumori di elevate intensità può causare la perdita dell'udito.
i) Tenere le persone presenti a distanza di sicurezza dall'area di lavoro. Chiunque accede all'area di lavoro deve indossare dispositive di protezione individuale adeguati. Frammenti del pezzo da lavorare o di un accessorio rotto possono volare e causare danni o lesioni anche oltre l'immediata area di lavoro.
j) Quando si eseguono operazioni in cui l'accessorio di taglio può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione dell'elettroutensile, tenerlo esclusivamente dalle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile con il pericolo di provocare la folgorazione dell'operatore.
k) Posizionare il cavo di alimentazione lontano dall'accessorio rotante. In caso di Perdita di controllo, il cavo potrebbe essere tagliato o impigliarsi, trascinando la mano o il braccio dell'operatore verso l'accessorio rotante.
I) Non appoggiare mai l'elettroutensile finché l'accessorio non si sia completamente arrestato. L'accessorio rotante potrebbe fare presa sulla superficie e trascinare l'elettroutensile facendone perdere il controllo.
m) Non accendere l'elettroutensile mentre lo si trasporta sul fianco. Un contatto accidentale con l'accessorio rotante potrebbe farlo impigli-

are agli indumenti dell'operatore trascinandolo verso il suo corpo.

n) Pulire regolarmente le prese d'aria dell'elettroutensile. La ventola di raffreddamento del motore attira la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di metallo polverizzato può causare rischi elettrici.
o) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintilla potrebbero incendiare tali materiali.
p) Non utilizzare accessori che richiedono refrigeranti liquidi. L'utilizzo di acqua o altri liquidi refrigeranti può provocare elettrocuzione o scosse elettriche.

Contraccolpo e relative avvertenze

Il contraccolpo è una reazione improvvisa provocata da un disco, un platorello, una spazzola o qualsiasi altro accessorio in rotazione che rimanga schiacciato o impigliato. Ciò provoca un arresto immediato dell'accessorio rotante che a sua volta causa la perdita di controllo dell'elettroutensile, che viene spinto nella direzione opposta rispetto alla rotazione dell'accessorio nel punto in cui è stato trattenuto. Ad esempio, se il disco abrasivo rimane schiacciato o impigliato dal pezzo da lavorare, il bordo del disco penetrato nel punto di schiacciamento può scavare nel materiale e causare lo scavalcamento o il contraccolpo del disco. Il disco può saltare sia verso l'operatore che in direzione opposta a seconda della direzione del movimento del disco nel punto di schiacciamento. In queste condizioni i dischi abrasivi possono anche rompersi. Il contraccolpo è il risultato di un uso errato dell'elettroutensile e/o di metodi o condizioni di lavoro scorretti e può essere evitato prendendo le appropriate precauzioni, come descritto di seguito.

a) Mantenere una presa salda sull'elettroutensile, posizionando il corpo e le braccia in modo da resistere alle forze di contraccolpo. Utilizzare sempre l'impugnatura ausiliaria, se presente, per avere il massimo controllo sulla forza di contraccolpo o sulla reazione di coppia durante l'avviamento. Con le necessarie precauzioni, l'operatore può controllare le reazioni di coppia e le forza di contraccolpo.
b) Non porre mai le mani vicino all'accessorio in rotazione. L'accessorio potrebbe subire un contraccolpo rimbalzando sulle mani dell'operatore.

c) Non posizionarsi nell'area verso cui potrebbe dirigersi l'elettroutensile in caso di contraccolpo. Il contraccolpo spinge l'elettroutensile nella direzione opposta al movimento del disco nel punto in cui si impiglia.
d) Prestare particolare attenzione quando si lavorano angoli, estremità appuntite ecc. Evitare che l'accessorio rimbalzi o si impigli. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l'accessorio rotante, provocando la perdita di controllo o il contraccolpo dell'elett-routensile.
e) Non collegare una lama da motosega per legno o una lama dentata. Queste lame creano contraccolpi e perdita di controllo frequenti.

AVVERTENZE DI SICUREZZA SPECIFICHE PER LE OPERAZIONI DI SMERIGLIATURA O TAGLIO ABRASIVO

a) Utilizzare esclusivamente tipi di dischi rac- comandati per il proprio elettroutensile e la protezione specifica per il disco selezionato. I dischi non concepiti per quell'elettroutensile non possono essere protetti adeguatamente e non sono sicuri.
b) La superficie di smerigliatura dei dischi a centro depresso deve essere montata sotto al piano della linguetta della protezione. Non è possibile fornire una protezione adeguata a un disco non montato correttamente che sporge dal piano della linguetta della protezione.
c) La protezione deve essere fissata saldamente all'elettroutensile e posizionata in modo da garantire la massima sicurezza, facendo si che il disco sporga il meno possibile verso l'operatore. La protezione serve a proteggere l'operatore da frammenti del disco rotti, dal contatto accidentale con il disco e dalle scintille che potrebbero incendiare gli indumenti.
d) I dischi devono essere usati solo per eseguire le lavorazioni per cui sono raccomandate. Per esempio, non molare utilizzando il disco dal lato di taglio. I dischi per taglio abrasivo sono progettati per la smerigliatura periferica. Forze laterali applicate a questi dischi possono causarne la frantumazione.
e) Per i dischi utilizzare sempre flange non danneggiate, della dimensione e forma corretta per il disco scelto. Se le flange sono appropriate, sostengono il disco, riducendo la possibilità di rottura. Le flange per i dischi da taglio abrasivo

possono essere diverse da quelle per i dischi da smerigliatura.

f) Non utilizzare dischi usurati di elettroutensili più grandi. I dischi destinati ad elettroutensili più grandi non sono adatti alle maggiori velocità degli elettroutensili più piccoli e potrebbero spaccarsi.

AVVERTENZE DI SICUREZZA AGGIUNTIVE SPECIFICHE PER LE OPERAZIONI DI TAGLIO ABRASIVO

Le operazioni di taglio abrasive possono essere eseguite solo in presenza di una speciale protezione (non inclusa) fig. C2 - D2

a) Non far incastrare il disco da taglio né applicare una pressione eccessiva. Non tentare di eseguire tagli troppo profondi. Eccessive sollecitazioni del disco ne aumentano il carico e la suscettibilità alla torsione o all'inceppamento nel taglio, con la possibilità di contraccolpi o di rotture.
b) Non posizionarsi con il corpo allineato al disco in rotazione e rimanere dietro di esso. Quando il disco si muove nella direzione di allontanamento dal corpo, il possibile contraccolpo potrebbe la mola in rotazione e l'elettroutensile direttamente verso di sé.
c) Quando il disco si inceppa o quando un taglio si interrompe per qualsiasi ragione, spegnere l'elettroutensile e tenerlo immobile fino al suo completo arresto. Non tentare mai di rimuovere il disco da taglio mentre è in movimento, altrimenti potrebbe verificarsi un contraccolpo. Esaminare e intraprendere azioni correttive per eliminare le cause che inceppano la lama.
d) Non riprendere il taglio nel pezzo in lavorazione. Far raggiungere la massima velocità al disco e poi rientrare con attenzione nel taglio. Se l'elettroutensile viene riavviato quando è ancora dentro al pezzo in lavorazione il disco potrebbe incepparsi, scavalcare il pezzo o subire un contraccolpo.
e) Pannelli o altri pezzi di grandi dimensioni devono essere sorretti per ridurre al minimo il rischio che la mola si schiacci o subisca un contraccolpo. I pezzi più grandi tendono a incurvarsi sotto il loro stesso peso. È opportuno collocare dei supporti sotto al pezzo da entrambi i lati, vicino la linea di taglio e alle estremità del pannello, da entrambi i lati del disco.

f) Prestare ancora più attenzione quando si eseguono “tagli a tuffo” all’interno di pareti esistenti o di altre aree cieche. La parte spor-gente del disco potrebbe tagliare tubi del gas o dell’acqua, cavi elettrici od oggetti che possono provocare un contraccolpo.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

• Non utilizzare l'elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.
• Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori di sezione minima di 1.5 mm ^2 . Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completamente il cavo.
• Se il cavo di alimentazione di questo elett-routensile risulta danneggiato, deve essere sostituito con un cavo di alimentazione appositamente predisposto disponibile tramite la ditta di assistenza.

2. INFORMAZIONI RELATIVE ALL'E-LETTROUTENSILE

Uso previsto

Questa smerigliatrice angolare è stata progettata per la smerigliatura di muratura e acciaio senza l'u-so di acqua. Per le operazioni di taglio deve essere utilizzata una protezione speciale (non inclusa). Fig. D2.

Non idoneo per l'uso in cantiere.

DATI TECNICI

Numero modello AG506AC
Tensione di rete 220-240V~
Frequenza di rete 50/60Hz
Potenza assorbita 2600W
Velocità a vuoto 6500 /min
Diametro Disco abrasivo: Alesaggio:	230 mm 22,2 mm
Filettatura del mandrino M14
Peso 6,7 kg

Livello di pressione sonora L_PA	96,1 dB(A), K=3dB(A)
Livello di potenza sonora L_WA	107,1 dB(A), K=3dB(A)
Vibrazioni “smerigliatura di superficie” a_n,AG	7,86 m/s ^2 , K=1,5 m/s ^2

Indossare protezioni per l'udito.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745-1 e EN 60745-2-3 questo valore può essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate.

• l'emissione di vibrazioni durante l'uso effettivo dell'elettroutensile può differire dal valore totale dichiarato a seconda delle modalità di utilizzo dell'apparato;
• necessità di individuare misure di sicurezza a tutela dell'operatore che si basino su una stima dell'esposizione nelle condizioni reali di utilizzo (tenendo conto di tutte le parti del ciclo operativo, quali i tempi di spegnimento dell'elettroutensile e di funzionamento a vuoto in aggiunta al tempo di attivazione).

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro.

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-4.

1. Pulsante di blocco mandrino
2. Brugola
3. Protezione
4. Coperchio spazzola in carbonio
5. Interruttore On/Off
6. Punto di attacco impugnatura laterale
7. Impugnatura laterale
8. Chiave a brugola

9. Impugnatura posteriore

10. Mandrino

11. Flangia di montaggio

12. Disco (non incluso)

13. Dado di serraggio

14. Chiave

3. MONTAGGIO

Prima del montaggio, spegnere sempre l'elettroutensile e disconnettere la spina di alimentazione dalla rete elettrica.

Montaggio della protezione (Figure C e D)

1. Appoggiare l'elettroutensile su un tavolo con il mandrino (10) rivolto verso l'alto.
2. Collocare la protezione (3) sopra la testadell'elettroutensile, come illustrato nella Figura C, assicurandosi che i bordi in rilievo sulla protezione si incastrino nelle tacche della testa dell'elettroutensile.
3. Ruotare la protezione in senso antiorario come illustrato nella Figura D.
4. Stringere la brugola (2) sulla protezione con la chiave a brugola (8).
5. Per regolare la posizione della protezione allentare la brugola (2), sistemare la protezione nella posizione desiderata e stringere nuovamente la brugola.

Non tentare mai di utilizzare l'elettroutensi- le senza la protezione.

Inserimento e rimozione del disco (Figura B)

Non utilizzare la macchina senza la protezione.

Utilizzare esclusivamente dischi affilati e non danneggiati.

Montaggio

1. Appoggiare l'elettroutensile su un tavolo con la protezione (3) rivolta verso l'alto.
2. Inserire la flangia (11) sul mandrino (10).
3. Collocare il disco (12) sul mandrino (10).
4. Mantenere premuto il pulsante di blocco del mandrino (1) e stringere saldamente il dado di serraggio (13) sul mandrino (10) con la chiave (14).

Rimozione

1. Appoggiare l'elettroutensile su un tavolo con la protezione (3) rivolta verso l'alto.
2. Mantenere premuto il pulsante di blocco del mandrino (1) e allentare il dado di serraggio (13) con la chiave (14).

3. Rimuovere il disco (12) dal mandrino (10).

4. Mantenere premuto il pulsante di blocco del mandrino (1) e stringere saldamente il dado di serraggio (13) con la chiave (14).

Montaggio dell'impugnatura laterale (Fig. A e E) L'impugnatura laterale (7) puo essere avvitata in uno dei tre punti di attacco (6).

4. UTILIZZO

Assicurarsi che il pezzo in lavorazione sia sostenuto correttamente o fissato.

Accensione e spegnimento (Figura A)

• Per accendere l'elettroutensile rilasciare l'interruttore On/Off (5).
• Per spegnere l'elettroutensile rilasciare l'interruttore On/Off (5).
• Quando si accende o si spegne l'elettroutensile, mantenerlo lontano dal pezzo da lavorare, perché il disco potrebbe danneggiarlo.
• Bloccare saldamente il pezzo da lavorare in una morsa oppure utilizzare un altro metodo per fare in modo che rimanga fermo durante la lavorazione.
• Verificare regolarmente le condizioni dei dischi. I dischi usurati incidono negativamente sull'efficienza dell'elettroutensile. Sostituire I dischi in tempo utile.

Sbavatura (Figura F)

Un angolo d'inclinazione di 30-40° darà i migliori risultati durante l'operazione di sbavatura. Spostare l'elettroutensile indietro e avanti esercitando una leggera pressione. In questo modo si eviterà che il pezzo da lavorare si scolori o si riscaldi troppo e che si formino scanalature.

Non utilizzare dischi da taglio abrasive per l'operazione di sbavatura.

Taglio (Figura G)

Per le operazioni di taglio deve essere utilizzata una protezione speciale illustrata nella Figura D2 (non inclusa).

Mantenere una presa salda sul pezzo da lavorare per prevenire vibrazioni e non inclinare l'elettrous- tensile o esercitare pressione durante il taglio. Durante la lavorazione applicare una pressione

moderata, adatta al materiale sul quale si sta lavorando. Non frenare i dischi applicando una contropressione laterale. La direzione in cui si desidera eseguire il taglio è importante. L'elett-routensile deve sempre funzionare nella direzione opposta a quella del taglio, perciò non muovere mai l'elettroutensile nell'altra direzione! Vi è il rischio che l'elettroutensile si incagli nel taglio provocando un contraccolpo e la conseguente perdita di controllo.

Suggerimenti per un utilizzo ottimale

• Bloccare il pezzo da lavorare in una morsa. Utilizzare un morsetto per i pezzi di piccolo dimensioni.
• Tenere l'elettroutensile con entrambe le mani.
• Accendere l'elettroutensile.
• Attendere che l'elettroutensile raggiunga la velocità piena.
• Posizionare il disco sul pezzo da lavorare.
• Muovere lentamente l'elettroutensile lungo il pezzo da lavorare, premendo con decisione il disco contro il pezzo.
• Non esercitare troppa pressione sull'elettroutensile. Lasciare che l'elettroutensile svolga il lavoro.
• Spegnere l'elettroutensile e attendere che si arresti completamente prima di appoggiarlo.

5. MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e staccare la spina dalla presa di corrente.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EU sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
• Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali

Ciò costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà responsabile di eventuali danni incidentali o consequenziali. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.

1. SÄKERHETSFÖRESKRIFTER
