BRUKSANVISNING AG506AC Vonroc

Översättning av bruksanvisning i original 51

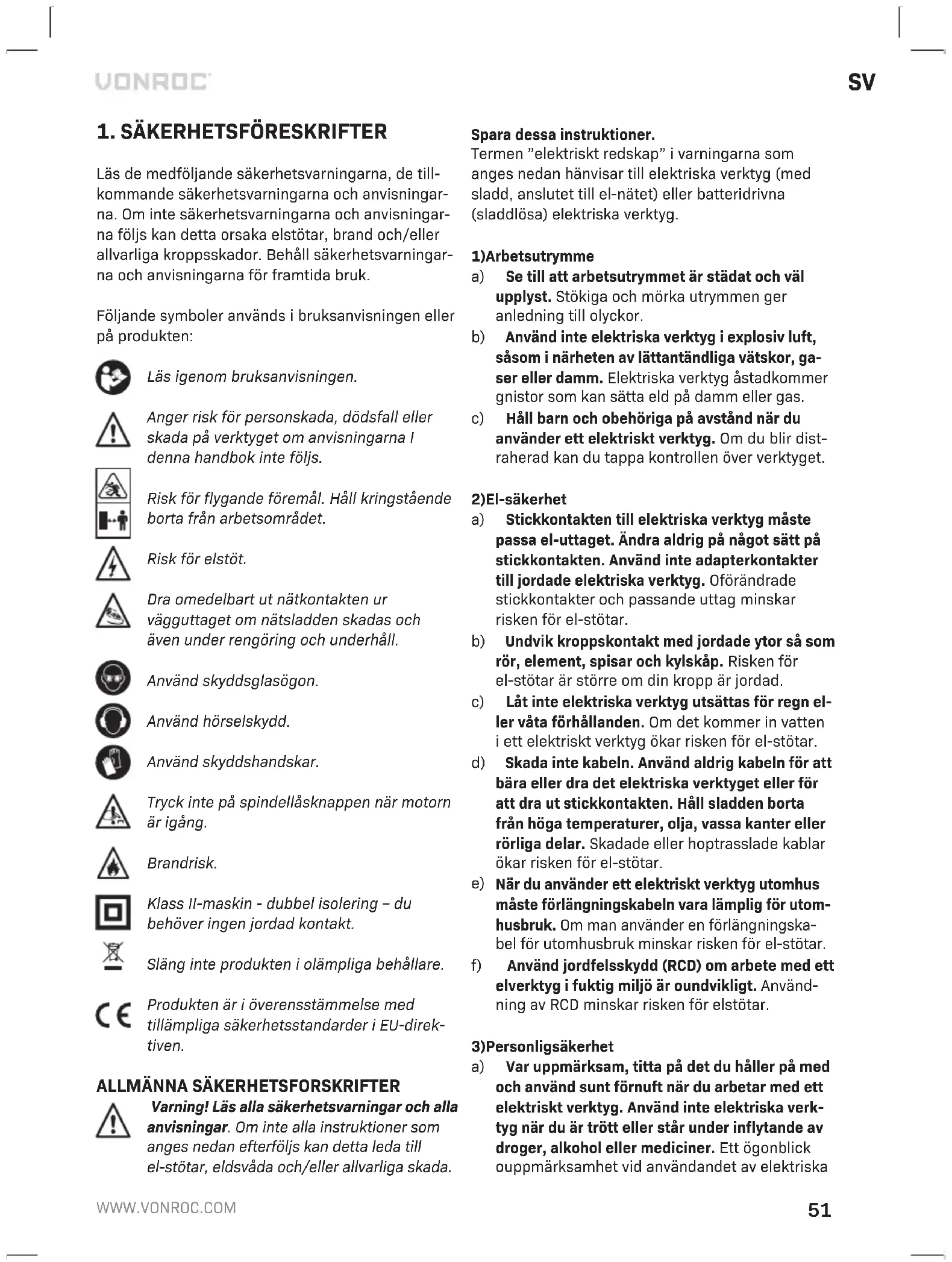

Läs de medföljande säkerhetsvarnngarna, de tll- kommande säkerhetsvarnngarna och anvsnngar- na. Om nte säkerhetsvarnngarna och anvsnngar- na följs kan detta orsaka elstötar, brand och/eller allvarlga kroppsskador. Behåll säkerhetsvarnngar- na och anvsnngarna för framtda bruk. Följande symboler används bruksanvsnngen eller på produkten: Läs genom bruksanvsnngen. Anger rsk för personskada, dödsfall eller skada på verktyget om anvsnngarna I denna handbok nte följs. Rsk för flygande föremål. Håll krngstående borta från arbetsområdet. Rsk för elstöt. Dra omedelbart ut nätkontakten ur vägguttaget om nätsladden skadas och även under rengörng och underhåll. Använd skyddsglasögon. Använd hörselskydd. Använd skyddshandskar. Tryck nte på spndellåsknappen när motorn är gång. Brandrsk. Klass II-maskn - dubbel solerng – du behöver ngen jordad kontakt. Släng nte produkten olämplga behållare. Produkten är överensstämmelse med tllämplga säkerhetsstandarder EU-drek- tven.

ALLMÄNNA SÄKERHETSFORSKRIFTER

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Om inte alla instruktioner som anges nedan efterföljs kan detta leda till el-stötar, eldsvåda och/eller allvarliga skada. Spara dessa instruktioner. Termen ”elektriskt redskap” i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-nätet) eller batteridrivna (sladdlösa) elektriska verktyg.

a) Se till att arbetsutrymmet är städat och väl upplyst. Stökiga och mörka utrymmen ger anledning till olyckor. b) Använd inte elektriska verktyg i explosiv luft, såsom i närheten av lättantändliga vätskor, ga- ser eller damm. Elektriska verktyg åstadkommer gnistor som kan sätta eld på damm eller gas. c) Håll barn och obehöriga på avstånd när du använder ett elektriskt verktyg. Om du blir dist- raherad kan du tappa kontrollen över verktyget.

a) Stickkontakten till elektriska verktyg måste passa el-uttaget. Ändra aldrig på något sätt på stickkontakten. Använd inte adapterkontakter till jordade elektriska verktyg. Oförändrade stickkontakter och passande uttag minskar risken för el-stötar. b) Undvik kroppskontakt med jordade ytor så som rör, element, spisar och kylskåp. Risken för el-stötar är större om din kropp är jordad. c) Låt inte elektriska verktyg utsättas för regn el- ler våta förhållanden. Om det kommer in vatten i ett elektriskt verktyg ökar risken för el-stötar. d) Skada inte kabeln. Använd aldrig kabeln för att bära eller dra det elektriska verktyget eller för att dra ut stickkontakten. Håll sladden borta från höga temperaturer, olja, vassa kanter eller rörliga delar. Skadade eller hoptrasslade kablar ökar risken för el-stötar.

När du använder ett elektriskt verktyg utomhus måste förlängningskabeln vara lämplig för utom- husbruk. Om man använder en förlängningska- bel för utomhusbruk minskar risken för el-stötar. f) Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö är oundvikligt. Använd- ning av RCD minskar risken för elstötar.

3) Personlig säkerhet

a) Var uppmärksam, titta på det du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verk- tyg när du är trött eller står under inflytande av droger, alkohol eller mediciner. Ett ögonblick ouppmärksamhet vid användandet av elektriska52

verktyg kan leda till allvarliga personskador. b) Använd personlig skyddsutrustning. Bär alltid skydds glasögon. Säkerhetsutrustning såsom skyd dsmasker, skor med anti-halksula, hjälm eller hörselskydd som används vid rätt omstän- digheter kommer att minska personskador.

Förhindra oavsiktlig igångsättning. Se till att strömbrytaren är avslagen innan du sätter stick- kontakten i eluttaget. Om du bär elverktyg med fingret på brytaren eller strömsätter elverktyg vars brytare är aktiverad kan du råka ut för en olycka. d) Ta bort skiftnycklar och skruvnycklar innan ett elektriskt verktyg slås på. En skift- eller skruvnyckel som lämnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till personskada. e) Sträck dig inte för långt. Se till att du alltid står stadigt och i balans. På så sätt har du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig rätt. Bär inte löst sittande kläder eller smycken. Håll håret, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om apparater för uppsugning och uppsamling av damm finns tillgängliga, se till att de ansluts och används korrekt. Om sådana apparater används kan dammrelaterade faror minskas. h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Underhåll av elektriska verktyg

a) Överbelasta inte ett elektriskt verktyg. Använd rätt sorts verktyg till det arbete du vill utföra. Rätt sorts elektriskt verktyg gör arbetet bättre och säkrare i den hastighet det var designat för. b) Använd inte verktyget om strömbrytaren är tra- sig. Om ett elektriskt verktyg inte kan kontroll- eras med hjälp av en strömbrytare är det farligt och måste lagas. c) Koppla loss stickkontakten från verktyget innan du utför några justeringar, byter tillbehör eller förvarar det. Med dessa preventiva säkerhets- åtgärder minskas risken för att det elektriska verktyget går på av misstag. d) Förvara elektriska verktyg som inte är i bruk utom räckhåll för barn och låt inte personer som inte känner till verktyget eller dessa instruktioner använda det. Elektriska verktyg är farliga i händerna på oerfarna användare. e) Underhåll elektriska verktyg. Kontrollera att alla rörliga delar är i rät linje och fastsatta, att inga delar är trasiga och att de är korrekt monterade. Kontrollera även annat som kan påverka verktygets funktion. Om det elektriska verktyget är trasigt måste det repareras innan det tas i bruk. Många olyckor förorsakas av dåligt underhållna elektriska verktyg. f) Håll alltid sågande och skärande verktyg vassa och rena. Sågande och skärande verktyg med vassa eggar/skär fastnar inte så lätt och är enklare att hålla kontroll över. g) Använd det elektriska verktyget, dess tillbehör, borrande eller skärande delar etc. enligt dessa instruktioner och på det sätt som det är avsett för. Ta med förutsättningarna och det arbete som ska utföras i beräkningarna. Att använda ett elektriskt verktyg för andra arbeten än det är avsett för kan resultera i farliga situationer. h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

a) Låt ditt elverktyg servas av en kvalificerad reparatör och enbart med originalreservdelar. Detta säkerställer att elverktygets säkerhet upp- rätthålls.

Detta elverktyg är avsett att användas som ett slpverktyg. Läs alla säkerhetsvarnngar, anvsnngar, llustratoner och specfkatoner som medföljer detta elverktyg. Underlåtenhet att följa alla anvsnngar som anges nedan kan resultera I elstöt, brand och/eller allvarlg skada. b) Det rekommenderas att sandnng, stålborstnng och polerng nte utförs med detta elverktyg. Användnng av elverktyget I andra syften än det avsedda kan medföra fara och orsaka persons- kada. c) Använd nte tllbehör som nte specfkt har utformats och rekommenderats av verktygstl- lverkaren. Bara för att tllbehöret kan användas med dtt elverktyg nnebär det nte att det är säkert. d) Tllbehörets nomnella varvtal får nte varaSV

högre än det högsta varvtalet som anges på el- verktyget. Tillbehör som körs med högre varvtal än det nominella varvtalet kan gå sönder och flyga isär. e) Ditt tillbehörs yttre diameter och tjocklek mås- te vara i enlighet med ditt elverktygs kapacitet- sklassning. Tillbehör av felaktig storlek kan inte skyddas och kontrolleras i tillräcklig utsträck- ning. f) Tillbehör med gänginsats måste passa exakt till slipspindelns gänga. Om tillbehör monteras med fläns måste tillbehörets håldiameter passa till flänsens infästningsdiameter. Tillbehör som inte passer elverktygets monteringshårdvara kommer att vara i obalans och vibrera för myc- ket, vilket kan leda till att du förlorar kontrollen. g) Använd inte ett skadat tillbehör. Inspektera slipskivor och slipplattor för flisor, sprickor och slitage samt stålborsten för lösa eller spruckna ledningar före användning. Om elverktyget eller ett tillbehör tappas, inspektera det för skador eller installera ett oskadat tillbehör. Efter ins- pektion och installation av ett tillbehör, håll dig själv och kringstående borta från det roterande tillbehörets rotationsplan och kör verktyget med maximalt tomgångsvarvtal i en minut. Skadade tillbehör faller normalt sönder under denna testtid. h) Bär personlig skyddsutrustning. Använd an- siktsmask eller skyddsglasögon beroende på tillämpning. Bär dammask, hörselskydd, han- dskar och skyddsförkläde som kan stoppa små bitar av slipmaterial och arbetsstycken. Ögons- kyddet måste kunna stoppa flygande flisor som skapas vid olika tillämpningar. Dammasken eller andningsmasken måste kunna filtrera partiklar som skapas vid ditt arbete. Lång exponering för buller kan orsaka hörselnedsättning.

i) Håll kringstående på ett säkert avstånd från

arbetsområdet. Alla som befinner sig på arbet- sområdet måste bära skyddsutrustning. Bitar av arbetsstycken eller trasiga tillbehör kan flyga iväg och orsaka skada även bortom arbetsom- rådets omedelbara närhet. j) Håll endast elverktyget i de isolerade grep- psytorna när du utför arbete där skärtillbehör kan komma i kontakt med dolda ledningar eller den egna sladden. Skärtillbehör som kommer i kontakt med en strömförande ledning kan orsaka att elverktygets synliga metalldelar blir strömförande och ger användaren en elstöt. k) Håll sladden borta från det roterande tillbehö- ret. Om du förlorar kontrollen kan sladden kapas eller fastna och din hand eller arm kan dras in i det roterande tillbehöret. l) Lägg aldrig ifrån dig elverktyget före tillbehöret har stannat helt. Det roterande tillbehöret kan få tag i ytan och dra med sig elverktyget så att du förlorar kontrollen. m) Låt inte elverktyget vara igång när du bär det vid din sida. Det roterande tillbehöret kan oavsiktligt fastna i dina kläder och dra verktyget mot din kropp. n) Rengör ditt elverktygs luftventiler regelbundet. Motorns fläkt drar in damm i huset och stor ansamling av metalldamm kan orsaka elfara. o) Använd inte elverktyget nära lättantändliga material. Gnistor kan antända sådana material. p) Använd inte tillbehör som kräver kylvätskor. Användning av vatten eller andra kylvätskor kan resultera i elstöt eller elchock. Rekyl och relaterade varningar Rekyl är en plötslig reaktion på en klämd eller fast- körd roterande skiva, slipplatta, borste eller något annat tillbehör. Klämning eller fastkörning orsakar snabb överstegring hos det roterande tillbehöret, vilket i sin tur tvingar det okontrollerade elverkty- get i motsatt riktning mot tillbehörets rotation vid punkten där det kommer i kläm. Om en slipskiva till exempel fastnar eller kläms fast i arbetsstycket kan skivans kant som går in i en klämpunkt gräva in sig i materialets yta, vilket kan orsaka att skivan går av. Skivan kan antingen hoppa mot eller från användaren, beroende på skivans rörelseriktning vid punkten där det fastnar. Slipskivor kan också gå sönder under dessa förhållanden. Rekyl är ett resultat av verktygsmissbruk och/eller felaktiga ar- betsprocedurer eller förhållanden och kan undvikas genom tillämpning av försiktighetsåtgärderna som beskrivs nedan. a) Ha ett stadigt grepp om elverktyget och placera din kropp och arm på ett sätt som gör att du ta upp rekylkrafterna. Använd alltid stödhandtag om sådana finns för maximal kontroll över rekyl- och momentreaktioner under igångsätt- ning. Användaren kan ha kontroll över moment- reaktioner och rekylkrafter om rätt försiktighet- såtgärder vidtas. b) Placera aldrig din hand nära det roterande till- behöret. Tillbehöret kan rekylera över din hand.54

c) Placera inte din kropp i området dit elverktyget kommer att röra sig i händelse av rekyl. Reky- lkraften drver verktyget motsatt rktnng mot slpskvans rörelse vd punkten där det fastnar. d) Var särskilt försiktig när du bearbetar hörn, skarpa kanter osv. Undvik att låta tillbehöret studsa eller fastna. Hörn, skarpa kanter och studsnng har en tendens att få det roterande tllbehöret att fastna och orsaka förlust av kontroll eller rekyl. e) Montera inte en sågkedja för träkarvning eller ett tandat sågblad. Sådana blad orsakar ofta rekyl och förlust av kontroll.

a) Använd endast skivtyper som rekommenderas för ditt elverktyg och skyddsvakter som har utformats för vald skiva. Skvor som nte har utformats för elverktyget kan nte skyddas tllräcklg utsträcknng och de är osäkra. b) Skålade slipskivor måste monteras så att ski- vans slipyta inte skjuter ut över skyddskantens plan. En felaktgt monterad skva som skjuter ut över skyddskantens plan kan nte skyddas tllräcklg utsträcknng. c) Skyddsvakten måste säkras till elverktyget och placeras så att så lite som möjligt av skivan exponeras mot användaren för maximal säker- het. Skyddsvakten skyddar användaren från btar av trasga skvor, oavsktlg kontakt med skvor och gnstor som kan antända kläder. d) Skivor får endast användas för rekommendera- de tillämpningar. Slipa till exempel inte med si- dan av en kapskiva. Kapskvor med slpfunkton är avsedda för perfer slpnng. Om de utsätts för sdotryck kan de brytas sönder. e) Använd alltid oskadade skivflänsar av rätt stor- lek och form för din valda skiva. Rätt skvflän- sar stödjer skvan och detta mnskar rsken för att skvan går sönder. Flänsarna för kapskvor kan sklja sg från flänsarna för slpskvor. f) Använd inte utslitna skivor från större elverk- tyg. Skvor avsedda för större elverktyg är nte lämplga för högre varvtal med mndre verktyg. De kan gå sönder.

Kapnng är endast lämplg med en särskld skyddsvakt (ngår nte) fg. C2 - D2 a) Se till att kapskivan inte kommer i kläm och utsätt den inte för högt tryck. Försök inte skära för djupt. Om skvan påfrestas för mycket kan den överbelastas. Rsken ökar då för att den snedvrds eller kommer kläm, orsakar rekyl eller att skvan går sönder. b) Placera inte din kropp framför och bakom den roterande skivan. Om skvan rör sg bort från dn kropp när elverktyget är gång kan det slun- gas drekt mot dg händelse av rekyl. c) Om skivan kommer i kläm eller arbetet avbryts av någon anledning, koppla från elverktyget och håll det stadigt tills skivan stannar helt. Försök aldrig dra ut den roterande kapskivan ur skärspåret då detta kan leda till rekyl. Un- dersök anlednngen för nklämnngen och vdta korrgerande åtgärder. d) Starta inte om kapningen om elverktyget är i arbetsstycket. Låt skivan uppnå fullt varvtal och för försiktigt in den i skärspåret. I annat fall kan skvan klämmas fast, hoppa ur arbet- sstycket eller orsaka rekyl. e) Stöd paneler och stora arbetsstycken för att minimera risken för att skivor kläms fast och för rekyl. Stora arbetsstycken tenderar att ge efter till följd av deras egenvikt. Stöd måste därför placeras under arbetsstycket, nära skärspåret och vd kanten, på båda sdor om skvan. f) Var särskilt försiktig vid “fickkapning” i be- fintliga väggar eller andra dolda områden. Den utstående skvan kan kapa gaseller vatten- lednngar, ellednngar eller föremål som kan orsaka rekyl. Elsäkerhet Kontrollera alltid att strömförsörjningens spänning motsvarar spänningen på typskylten.

• Om elverktygets nätkabel är skadad måste den bytas ut mot en speciellt förberedd nätsladd som finns tillgänglig via serviceorganisationen.

• Använd endast förlängningskablar som är lämpliga för maskinens effektvärde med ett minimum tjocklek 1,5 mm. Om du använder en förlängningskabelrulle ska du alltid rulla ur kabeln helt.

• Om strömsladden är skadad måste den bytas ut mot en speciellt preparerad strömsladd som finns att få genom serviceorganisationen.SV

Avsedd användnng Dn vnkelslp har utformats för slpnng av murverk och stålmateral utan användnng av vatten. Vd kapnng måste en särskld skyddsvakt användas (ngår nte). Fg. D2. Den är inte avsedd att användas på byggarbetsplatser. TEKNISKA SPECIFIKATIONER Modellnr. AG506AC Strömspänning 220-240V~Strömeffekt 50/60HzIneffekt 2600WObelastad hastighet 6500 /minSlipskivaDiameter:Hål: 230 mm22,2 mmSpindelgänga M14Vikt 6,7 kgLjudtryck L 96,1 dB(A), K=3dB(A)Ljudeffekt L 107,1 dB(A), K=3dB(A)Vibration “ytslipning” a h,AG 7,86 m/s, K=1,5 m/s Anvand horselskydd. Vibrationsnivå Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 60745-1 och EN 60745-2-3; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet:

Vibrationsutsläppet under faktisk användning av elverktyget kan skilja sig från det deklarerade totala värdet beroende på hur verktyget används;

• Behovet att identifiera säkerhetsåtgärder för att skydda operatören baserat på en uppskattning av exponeringen under de faktiska använd- ningsförhållandena (bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används). Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt. BESKRIVNING Sffrorna texten hänvsar tll dagrammen på sdorna 2-4.

4. Lock för kolborste

Innan monterng ska du alltd stänga av masknen och dra ut nätkontakten ur vägguttaget. Monterng av skyddsvakten (Fg. C och D)

• Placera masknen på ett bord med spndeln (10) pekandes uppåt.

• Placera skyddsvakten (3) över masknhuvudet enlgt fgur C. Se tll att skyddsvaktens räfflor faller n masknhuvudets skåror.

• Vrd skyddsvakten moturs enlgt fgur D.

• Skruva fast nsexskruven (2) på skyddsvakten med nsexnyckeln (8).

• Du kan justera skyddsvaktens poston genom att frgöra nsexskruven (2). Justera skydds- vakten tll önskad poston och skruva fast nsexskruven gen. Försök aldrg använda masknen utan skyddsvakten. Monterng och borttagnng av skva (Fg D) Anvand nte masknen utan skydd.56

1. Placera maskinen pa ett bord med skyddsvak-

4. Hall spindellasknappen (1) nedtryckt och dra at

spannmuttern (13) ordentligt pa spindeln (10) med skiftnyckeln (14). Borttagning

1. Placera maskinen pa ett bord med skyddsvak-

ten (3) pekandes uppat.

2. Hall spindellasknappen (1) nedtryckt och lossa

4. Hall spindellasknappen (1) nedtryckt och dra at

spannmuttern (13) ordentligt med skiftnyckeln (14). Montering av sidohandtaget (Fig A och E)

• Sidohandtaget (7) kan skruvas fast i nagot av sidohandtagets tre anslutningspunkter (6).

Se till att arbetsstycket stods eller fasts ordentligt. Igångsättning och avstängning (Fig. A)

• Tryck samtidigt på växelbrytaren (5) för att sätta igång maskinen.

• Frigör växelbrytaren (5) för att stänga av maski- nen.

• Håll maskinen borta från arbetsstycket när du sätter igång den och stänger av den eftersom slipskivan kan skada arbetsstycket.

• Spänn fast arbetsstycket ordentligt eller se på annat sätt till att arbetsstycket inte kan flytta sig under bearbetningen.

• Kontrollera skivorna regelbundet. Slitna slipski- vor påverkar maskinens effektivitet negativt. Byt till ny slipskiva i god tid. Gradning (fig. F) En lutningsvinkel på 30º till 40º ger bästa gradningsresultat. Rör maskinen fram och tillbaka under lätt tryck. Detta förhindrar att arbetsstycket missfärgas eller blir för varmt och att spår skapas. Använd aldrig kapskivor med slipfunktion vid gradning! Kapning (fig. G) Vid kapning måste en särskild skyddsvakt användas (ingår inte). Upprätthåll stadig kontakt med arbetsstycket för att undvika vibrationer. Luta inte och anbringa inte tryck vid kapning. Använd lätt tryck vid bearbet- ning, lämpligt för materialet som du arbetar med. Sakta inte ner kapskivor genom att anbringa sidledes mottryck. Kapningsriktningen är viktig. Maskinen måste alltid arbeta mot kapningsriktnin- gen. Flytta aldrig maskinen i motsatt riktning! Det finns en risk för att maskinen fastnar i skärspåret och orsakar en rekyl, vilket kan göra att du förlorar kontrollen. Tips för optimal användning

• Spänn fast arbetsstycket. Använd en spännen- het för små arbetsstycken.

• Håll maskinen med båda händerna.

• Sätt igång maskinen.

• Vänta tills maskinen har uppnått full hastighet.

• Placera slipskivan på arbetsstycket.

• Rör sakta maskinen längs arbetsstycket genom att stadigt trycka slipskivan mot det.

• Tryck inte maskinen för hårt. Låt maskinen göra arbetet.

• Stäng av maskinen och vänta tills maskinen står helt still innan du lägger ifrån dig den.

Stäng alltid av maskinen och ta ut strömkontakten från strömkällan inna rengöring och underhåll. Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska kompo- nenterna.DA

MILJÖ Produkten, tillbehören och förpackningen måste sorteras för miljövänlig återvinning. Endast för EU-länder Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt. GARANTI VONROC produkter är utvecklade enligt högsta kva- litetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprungligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt. Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktorise- rat servicecenter.

• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.

• Icke-originalreservdelar har använts. Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det finns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar. Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.
