BRUKSANVISNING S2_AG501DC Vonroc

Läs de medfoljande sakerhetsvarningarna, de tillkommande sakerhetsvarningarna och anvisingarna. Om inte sakerhetsvarningarna och anvisingarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behäll sakerhetsvarningarna och anvisingarna for framtida bruk.

Följande symboler används i bruksanvisningen aller på Produkten:

Läsigenombruksanvisingen.

Anger risk for personskada, dōdsfall ell skada på verktyget om anvisningarna ienna handbok inte följs.

Risk for elstot.

Maxtemperatur 45^

Kasta inte batteriet i eld.

Kasta inte batteriet i vatten.

Använd skyddsglasögon.
Använd hörskégydd.

Använd skyddshandskar.

Använd endast inomhus.

Använd inte i regn.

Risk for flygande foremål.
Håll kringstaende borta frän arbetsområdet.

Tryck inte på spindellåsknappen Near motorn ar igang.

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt.

Länk till tidsforröjd miniatysäkring.

Släng inte Produkten i olämpliga behällare.

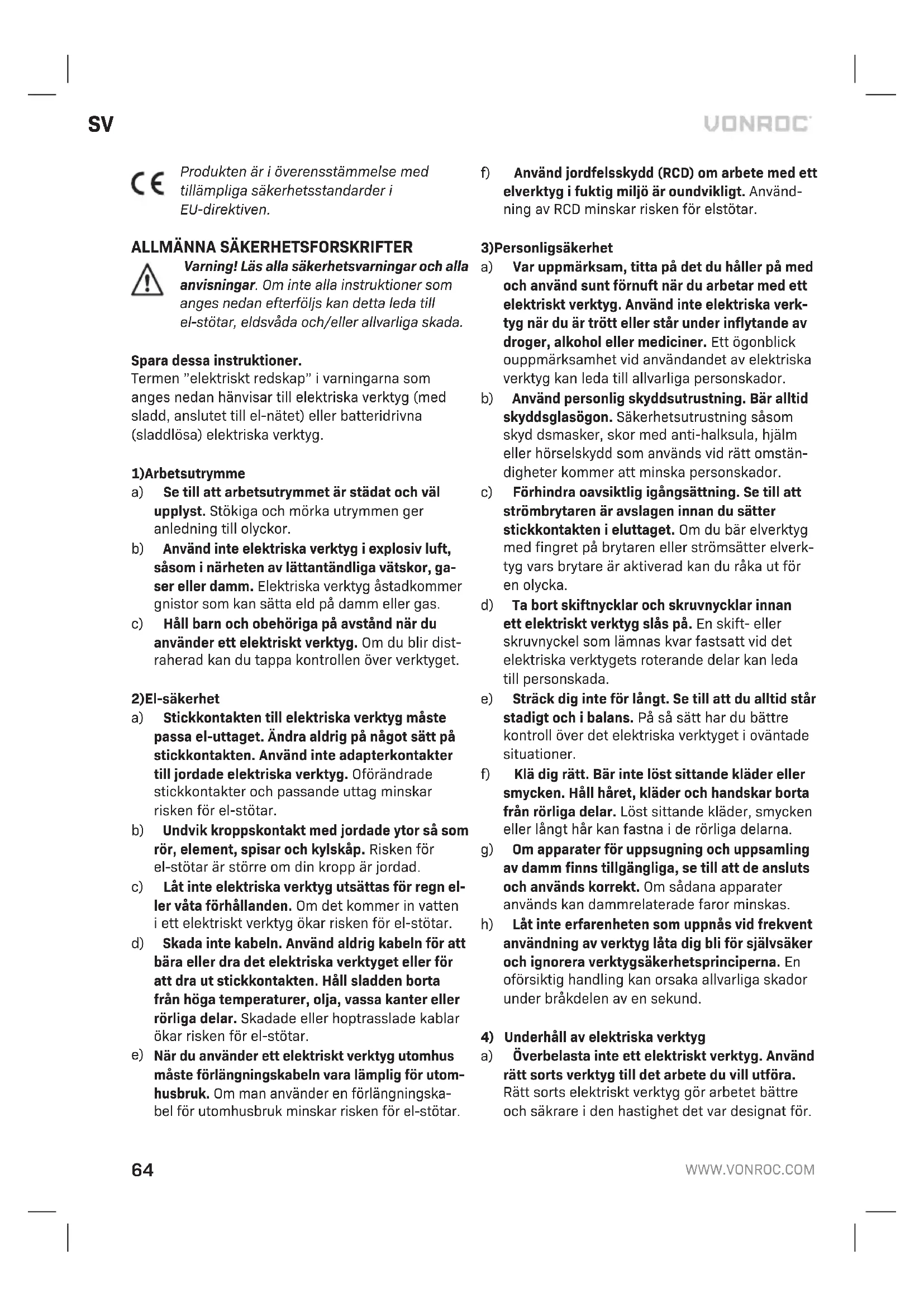

C

Produkten ar i overensstammelse med tillampliga sakerhetsstandar er i EU-direktiven.

ALLMÄNNSA KÄSERHETSFORSKRIFTER

Varning! Läs alla sakerhetsvarningar och alla anvisningar. Om inte alla instruktioner som anges nedan afterfoljs kan detta leda till el-stötar, eldsvåda och/eller allvarliga skada.

Spara dessa instruktioner.

Termen "elektriskt redskap" i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-natet) eller batteridrivna (sladdlösa) elektriska verktyg.

1)Arbetsutrymme

a) Set till att arbetsutrymmet ar stadat och val upplyst. Stokiga och morka utrymmen ger anledning till olyckor.
b) Använd inte elektriska verktyg i explosiv luft, sösom i narheten av lättantändiga vātskor, gasser aller damm. Elektriska verktyg östadkommen gnistor som kan satta eld på damm eller gas.
c) Håll barn och obehöriga på avständ nar du använder att elektriskt verktyg. Om du blir distraherad kan du tappa kontrollen over verktyget.

2)El-sakerhet

a) Stickkontakten till elektriska verktyg måste passa el-uttaget. Åndra aldrig på nagot satt på stickkontakten. Använd inte adapterkontakteter till jordade elektriska verktyg. Oförändrade stickkontakter och passande uttag minskar risiken für el-stötar.
b) Undvik kroppskontakt med jordade ytor sa som ror, element, spasar och kylskap. Risken for el-stotar ar storre om din kropp ar jordad.
c) Latinte elektriska verktyg utsattas for regn el-ler vata forhallanden. Om detkommen in vatten i ett elektriskt verktyg okar risken for el-stotar.
d) Skada inte kabeln. Använd aldrig kabeln for att bara eller dra det elektriska verktyget aller for att dra ut stickkontakten. Håll sladden borta frän höga temperaturer, olja, vassa kanter aller rörliga delar. Skadade eller hoptrasslade kablar ökar risiken für el-stötar.
e) När du använder att elektriskt verktyg utomhus maste förlängningskabeln vara lámplig für utomhusbruk. Om man använder en förlängningska-bel für utomhusbruk minskar risiken für el-stotar.

f) Använd jordfelsskydd (RCD) om arbete med ettelverktyg i fuktig miljä ar oundviklig. Använd-ning av RCD minskar risken for elstotar.

3)Personligsakerhet

a) Var uppmärksam, titta på det du häller på med och använd sunt fornuft;nar du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg;nar du är trött ell er står under inflytande av droger, alkohol eller mediciner. Ett ögonblick ouppmärksamhet vid användandet av elektriska verktyg kan leda till allvarliga personskador.
b) Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Sakerhetsutrustning sasom skyd dsmasker, skor med anti-halksula, hjalm ell er horselskydd som anvands vid ratt omstandigheterkommen att minska personskador.
c) Forhindra oavsiktlig igangsattning. Se till att strömbrytaren ar avslagen innan du sätter stickkontakten i eluttaget. Om du bar elverktyg med fingret på brytaren eller strömsätter elverktyg vars brytare ar aktiverad kan du raka ut foren olycka.
d) Ta bort skiftnycklar och skruvnycklar innan ett elektriskt verktyg slas pa. En skift- ellerskruvnyckel som lamnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till persorskada.
e) Sträck dig inte für langt. Set till att du alltid stär stadigt och i balans. På sä satt har du bättre kontroll over det elektriska verktyget i ovändade situationer.
f) Klä dig rätt. Bär inte lõst sittande kläder ell er smycken. Håll haret, kläder och handskar borta frän rörliga delar. Lõst sittande kläder, smycken ell er langt här kan fastna i de rörliga delarna.
g) Om apparater for uppsugning och uppsamling av damm finns tillgangliga, se till att de ansluts och anvands korrekt. Om sadana apparater anvands kan dammlaterade faror minskas.
h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg lata dig bli För självsaker och ignorera verktygsakerhetsprinciperna. En oförnsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Underhäll av elektriska verktyg

a) Überbelasta inte ett elektriskt verktyg. Använd rätt sorts verktyg till det arbete du vill utföra. Rätt sorts elektriskt verktyg gör arbetet bättre och sakrare i den hastighet det var designat für.

b) Använd inte verktyget om strombrytaren ar tra-sig. Om att elektriskt verktyg inte kan kontroll-eras med hjälp av en strombrytare ar det farligt och måste lagas.
c) Koppla loss stickkontakten fran verktyget innan du utfor nagra justeringar, byter tillbehör erler forvarar det. Med dessapreventiva sakerhets- atgärder minskas risken for att det elektriska verktyget gár pa av misstag.
d) Förvara elektriska verktyg som inte ar i bruk utom räckhäll for barn och låt inte personer som inte känner till verktyget aller dessa instruktioner använda det. Elektriska verktyg ar farliga i händerna på oerfarna användare.
e) Underhäll elektriska verktyg. Kontrollera att alla rörliga delar ar i rat linje och fastsatta, att inga delar ar trasiga och att de ar korrekt monterade. Kontrollera även annat som kan pÅverka verktygets Funktion. Om det elektriska verktyget ar trasigt måste det repareras innan det tas i bruk. Många olyckor Förorsakas av dåligt underhällna elektriska verktyg.
f) Hall alltid sagande och skärande verktyg vassa och rena. Sägande och skärande verktyg med vassa eggar/skar fastnar inte sa latt och ar enklare att halla kontroll over.
g) Använd det elektriska verktyget, dess tillbehör, borrande eller skärande delar etc. enligt dessa instruktioner och på det sätt som det är avsett För. Ta med forutsättingarna och det arbete som sca utforas i beräkningarna. Att använda ett elektriskt verktyg forandra arbeten an det är avsett für kan resultera i farliga situationer.
h) Se till att handtagen ar torra, rena och fria frän olja och fett. Hala handtag och greppytor tillater inte saker hantering och kontroll av verktyget i oväntade situationer.
5) Användning och skötsel av batteri och laddare
a) Använd endast den laddare som anges av tillverkaren. En laddare som passar en typ av batteri kan orsaka brand om den används for att annat batteri.
b) Använd endast elverktyget med att batteripack som ar avsett for verktyget. Användning av andra batteripack kan medfora risk for skador och brand.
c) När du inte använder batteriet skä det forvaras sa att inga små metallföremål som t.ex. gem, mynt, spikar, skruvar osv. kan kortsluta kontakterna på batteriet. Kortslutning av batterikon-

takterna kan orsaka brannskador aller brand.

d) Under extrema forhällanden kan vatska lacka ut fran batteriet; undvik kontakt. Skolj med vatten vidkontakt med kroppsdelar. Uppsok genast en lakare om du fär vatska i ögonen. Vatska fran batteriet kan orsaka irritation eller fratskador.
e) Använd inte batterier aller verktyg som ar skadade aller modifierade. Skadade aller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion aller risk für skada.
f) Utsatt inte batteri aller verktyg fereld erler aller overdriven temperatur. Exponering for brand eller temperatur over 130^ kan orsaka explosion. OBS! Temperaturen 130^ kan ersattas med temperaturen 265^
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktygetutanfor det temperaturomrade som anges i instruktionerna. Om du laddar batteriet felaktigt uller vid temperaturerutanfor det angivna omraret kan det skada batteriet och öka risken for brand.

6)Service

a) Låt ditt elverktyg servas av en kvalificerad reparator och enbart med originalreservdilar. Detta sakerstaller att elverktygets sakerhet upp-ratthalls.
b) Utför aldrig service på skadade batterier. Service av batteri sca endast utforas av tillverkaren aller auktorisade serviceleverantörer.

SÄKERHETSVARNINGAR GEMENSAMMA FÜR SLIPNING OCH KAPSLIPNING

a) Detta elverktyg ar avsett att användas som ett slipverktyg. Läs alla sakerhetsvarningar, anvisninger, illustrationer och specifikationer som medfoljer detta elverktyg. Underlåtenhet att följa alla anvisninger som anges nedan kan resultera i elstöt, brand och/eller allvarlig skada.
b) Det rekommenderas att sandning, stalborstning och polering inte utfors med detta elverktyg. Anvandning av elverktyget i andra syften an det avsedda kan medfora fara och orsaka personskada.
c) Använd inte tillbehör som inte speificift har ut-formats och rekommenderats av verktygstillver-karen. Bar for att tillbehoret kan anvandas med ditt elverktyg innebär det inte att det ar sakert.
d) Tillbehorets nominella varvital fär inte vara högre an det högsta varvtalet som anges på elverkty-

get. Tillbehör som körns med högre varvtil an det nominella varvtalet kan gå sönder och flyga isär.
e) Ditt tillbehörrs ytre diameter och tjocklek mäste vara i enlighem med ditt elverktygs kapacitetsklassning. Tillbehör av felaktig storlek kan inte skyddas och kontrolleras i tillräcklig utsträckning.
f) Tillbehör med gänginsats mäste passa exakt till slipspindelns gänga. Om tillbehör monteras med fläns mäste tillbehörets hald diameter passa till flänsens infästningsdiameter. Tillbehör som inte passar elverktygets monteringshårdvarakommen att vara i obalans och vibrera for mycket, vilket kan leda till att du folorar kontrollen.
g) Använd inte att skadat tillbehör. Inspektera slipskivor och slipplattor für flisor, sprickor och slitage damit stålborsten für sösa eller spruckna ledningerFore användning. Om elverktygetEllerett tillbehör tappas,inspektera det for skadorEller installeraett oskadat tillbehör. Afterinspectionochinstallationavett tillbehör, hall dig själv och kringstaende borta frän det roterande tillbehorets rotationsplan och kör verktygetmed maximalt tomgangsvarvtal i en minut. Skadade tillbehörfaller normalt sönder underenna testtid.
h) Bär personlig skyddsutrustning. Använd ansiktsmask eller skyddsglasögon beroende på tillampning. Bär dammask, hörsksydd, handskar och skyddsförkläde som kan stoppa sma bitar av slipmaterial och arbetsstycken. Ögonskyddet måste kunna stoppa flygande flisor som skapas vid olika tillampningar. Dammasken erler andningsmasken måste kunna filtrera partiklar som skapas vid ditt arbete. Läng exponering for buller kan orsaka horselnedsätting.
i) Häll kringstaende på att sakert avstand frän arbetsområdet. Alla som befinner sig på arbetsområdet måstebara skyddsutrustning. Bitar av arbetsstycken eller trasiga tillbehörkan flyga ivag och orsaka skada även bortom arbetsområdets omedelbara narrhet.
j) Häll endast elverktyget i de isolerade greppsytorna när du utfor arbete där skärtillbehör kan komma i kontakt med dolda ledninger erlen den egna sladden. Skärtillbehör somkommen ikontakt med en strömfürande ledning kan orsaka att elverktygets synlga metalldilar blir strömfürande och ger användaren en elstöt.
k) Håll sladden borta frän det roterande tillbehöret. Om du Förlorar kontrollen kan sladden kapas eller fastna och din hand eller arm kan

dras in i det roterande tillbehoret.

1) Lagg aldrig ifrám dig elverktyget fore tillbehöret har stannat welt. Det roterande tillbehöret kan fá tag i ytan och dra med sig elverktyget sá att du forlorar kontrollen.
m) Lat inte elverktyget vara igang nardu bar det vid din sida.Det roterande tillbehoret kan oavsiktligt fastna i dina klader och dra verktyget mot din kropp.
n) Rengör ditt elverktygs luftventiler regelbundet.
Motorns fläkt drar in dammi huset och stor ansamling av metalldamm kan orsaka elfara.
o) Använd inte elverktyget nara lättantändliga material. Gnistor kan anteanda sādana material.
p) Använd inte tillbehör som kräver kylvatskor.
Användning av vatten aller andra kylvatskor kan resultera i elstöt aller elchock.

Rekyl och relaterade varninger

Rekyl ar en plotslig reaktion pa en klamd aller fastkord roterande skiva, slipplatta, borste eller nagot annat tillbehör. Klämning eller fastkorning orsakar snabb overstegring hos det roterande tillbehöret, vilket i sin tur tvingar det okontrollerade elverktyget i motsatt riktning mot tillbehörets rotation vid punkten där detkommen i klām. Om en slipskiva till exempl fastnar eller klams fasti arbetsstycket kan skivans kant som gär in i en klampunkt grava in sig i materialets yta, vilket kan orsaka att skivan gär av. Skivan kan antingen hoppa mot eller frän användaren, beroende pa skivans rörelseriktning vid punkten där det fastnar. Slipskivor kan också gå sönder under dessa forhällanden. Rekyl arett resultat av verktygsmissbruk och/eller felaktiga arbetsprocedur erller forhällanden och kan undvikas genom tillämpnng av fösiktighetsatgärderna som beskrivs nedan.

a) Haettstadigt grepp om elverktyget och placera din kropp och arm paaett som gor att du ta upp reykllkrafterna.Anvand alltid stodhandtag om sadana finns for maximal kontroll over rekyl- och momentreaktioner under igangsattning.Anvandaren kan ha kontroll over momentreaktioner och reykllkrafterom ratt forsiktighetsaatgärder vidtas.
b) Placera aldrig din hand nara det roterande tillbehore. Tillbehore kan rekylera over din hand.
c) Placera inte din kropp i området dit elverktygetkommen att rora sig i handelse av rekyl. Re-kylkraften driver verktyget i motsatt riktning motslipskivans rorelse vid punkten dar det fastnar.

d) Var särskilt fösiktig nar du bearbetar hörn, skarpa kanter osv. Undvik att lata tillbehöret studsa eller fastna. Hörn, skarpa kanter och studsning har en tendens att få det roterande tillbehöret att fastna och orsaka forlust av kontroll eller rekyl.
e) Montera inte en sagkedja for trakarvning ellertt tandat sagblad. Sdana blad orsakar ofterekyl och forlust av kontroll.

SÄRSKILDA SÄKERHETSVARNINGAR FÖRSLIPNING OCH KAPSLIPNING

a) Använd endast skivtyper som rekommenderas För ditt elverktyg och skyddsvakter som har utformats for vald skiva. Skivor som inte har utformats for elverktyget kan inte skyddas i tillräcklig utstrackning och de ar osäka.
b) Skalade slipskivor maste monteras sa att skivans slipyta inte skjuter ut over skyddskantens plan. En felaktigt monterad skiva som skjuter ut over skyddskantens plan kan inte skyddas i tillracklig utstrackning.
c) Skyddsvakten mäste sakras till elverktyget och placeras sa att sa lite som möjigt av skivan exponeras mot användaren for maximal sakerhet. Skyddsvakten skyddar användaren fran bitar av trasiga skivor, oavsiktlig kontakt med skivor och gnistor som kan anteanda kläder.
d) Skivor fär endast användas for rekommenderade tillampninger. Slipa till exemple inte med sidan av en kapskiva. Kapskivor med slipfunktion ar avsedda for perifer slipning. Om de utsatsfor sidotryck kan de brytas sönder.
e) Använd alltid oskadade skivflänsar av ratt storlek och form für din valda skiva. Ratt skivflänsar stödjer skivan och detta minskar risken für att skivan gär sönder. Flänsarna für kapskivor kan skilja sig frän flänsarna für slipskivor.
f) Använd inte utslitna skivor流转 större elverktyg. Skivor avsedda for större elverktyg ar inte lampliga for hogre varvital med mindre verktyg. De kan gä sönder.

KOMPLETTERANDE SAKERHETSVARNINGAR FOR KAPSLIPNING

Kapning ar endast lamplig med en särskild skyddsvakt (ingar inte) bild E2 - F2.

a) Se till att kapskivan inte kommer i kläm och utsätt den inte für högt tryck. Försök inte skärä För djupt. Om skivan pafrestas for mycket kan

den overbelastas. Risken okar dfor att den snedvrds allerkommen i klam, orsakar rekyl eller att skivan gar sonder.

b) Placera inte din kropp framfor och bakom den roterande skivan. Om skivan ror sig bort fran din kropp nar elverktyget ar igang kan det slungas direkt mot dig i handelse av rekyl.
c) Om skivan kommt i kläm aller arbetet avbryts av nägon anledning, koppla frän elverktyget och häll det stadigt tills skivan stannar welt. Forsök aldrig dra ut den roterande kapskivan ur skärspåret dätta kan leda till rekyl. Undersök anledningen for inklämninger och vidta korrigerande atgärder.
d) Starta inte om kapingen om elverktyget ar i arbetsstycket. Låt skivan uppà fullt varvital och for fösiktigt in den i skärspåret. I annat fall kan skivan klämmas fast, hoppa ur arbetsstycket eller orsaka rekyl.
e) Stöd paneler och stora arbetsstycken for att minimera risken for att skivor klams fast och for rekyl. Stora arbetsstycken tenderar att ge after till följd av deras eigenvikt. Stöd maste)darfor placeras under arbetsstycket, nara skärspåret och vid kanten, pà bada sider om skivan.
f) Var särskilt fösiktig vid "fickkapning" i befintliga vaggar aller andra dolda områden. Den utstående skivan kan kapa gaseller vattenledninger,elledninger aller foremål som kan orsaka rekyl.

SÄKERHETSVARNINGAR FÖR BATTERI

a) Oppna inte batteriet. Risk for kortslutning.
b) Skydda batteriet mot hetta, t.ex. mot kontinuier-lig intensiv solstrålning, brand, vatten och fukt. Risk for explosion.
c) Vid skada och felaktig använding av batteriet kan Ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvar. Ångorna kan irritera andningssystemet.
d) Använd endast batteriet i kombination med din Vonroc industriprodukt. Denna Åtgård ensamt skyddar batteriet mot farlig överbelastning.
e) Batteriet kan skadas av vassa foremål sasom spikar eller skruvmejslar ull externa krafter. En intern kortslutning kan uppsta och batteriet kan brinna, ave rok, exploderer ull overhettas.

FOR LADDAREN

Avsedd användning

Ladda endast CD801AA och CD803AA typ av laddningsbara batterier Batteripaket med laddaren. Andrea typer av batterier kan exploder a och orsaka personskada och skada.

a) Apparaten fär inte användas av personer (inklusive barn) med nedsatt fysisk aller mental fornmagaga aller brist på erfarenhet och kunskap, savida de inte overvakas aller instrueras.
b) Barn som overvakas fär inte leka med apparaten.
c) Ladda inte batterier som inte ar uppladdningsbara!
d) Batterierna maste placeras iett vallventilerat omrade under laddning!

Elektrisk sakerhet

Kontrollera alltid att stromforsorjningens spanning overensstammer med spanningen på markplaten.

• Använd inte maskinen om nätkabeln eller nätkontakten ar skadad.
• Använd endast förlängningskablar som ar lamp Liga für maskinens nominella effekt, minst 1.5 mm² tjocka. Om förlängningskabel på trumma används mäste kabeln alltid rullas ut helt.

2. MASKINFORMATION

Avsedd användning

Din vinkelslip har utformats for slipning av murverk och stalmaterialutan anvandningav vatten.Vid kapning maste en sarskild skyddsvakt anvandas (ingar inte).Bild F2.

TEKNISKA SPECIFIKATIONER

Denna handbok har tagits fram for olika uppsattninger / artikelnummer. Kontrollera motsvarande artikelnummer i specifikationstabellen nedan for korrekt sammansattning och innehäll i din uppsattning.

Modellr Batterier ingår Laddare ingår
AG501DC	-	-
S_AG501DC	CD801AA CD802AA
S2_AG501DC	2 x CD801AA CD802AA
S3_AG501DC	CD803AA CD802AA

Maskininformation
Spanning 20V	---
Nominell varvtil 8.000/min
Slipskiva
Diameter:	115 mm
Hål:	22,2 mm
Spindelgänga M14
Vikt 1,55 kg
Ljudtrycknivå LpA	75,7 dB(A), K=3dB(A)
Ljudeffektnivå LwA	86,7 dB(A), K=3dB(A)
Vibration ah,AG	5,642 m/s2, K=1,5 m/s2

Modellnr	CD801AA
Battertyp	Lithium-jon
Spänning	20V=
Kapacitet	2,0 Ah
Rekommenderad laddare	CD802AA
Vikt	0,3 kg

Modellnr	CD802AA
Laddarinmatning	220-240V, 50Hz 0,4A
Laddarutmatning	21V---2,5A
Laddningstid 2Ah batteri	60 minuter
Laddningstid 4Ah batteri	120 minuter
Rekommenderade batterier	CD801AA, CD803AA
Vikt	0,36 kg

Modellnr	CD803AA
Battertyp	Lithium-jon
Spänning	20V=
Kapacitet	4,0 Ah
Rekommenderad laddare	CD802AA
Vikt	0,65 kg

Använd hörskydd.

Använd endast följande batterier frän VONROC VPOWER 20V batteriplattform. Användning av andra batterier kan orsaka allvarlga skador eller skador på verktyget.

CD801AA 20V, 2Ah Lithium-jon

Följande laddare kan anvandas for att ladda dessa batterier.

CD802AA Snabbladdare

Batterierna fran VONROC VPOWER 20V batteriplattform ar utbytbara mellan alla VONROC VPOWER 20V batteriplattforms verktyg.

Vibrationsniva

Vibrationsemissionsvardet som star pa baksidan av den har instruktionsboken har uppmatts enligt ett standardiserat test i enlighet med EN 60745; detta varde kan anvandas for att jamfora vibrationen hos olika verktyg och som en ungefärlig uppskatting av hur stor vibration anvandaren utsats for när verktyget anvands enligt det avsedda syfitet:

om verktyget anvands pa ett annat aan det avsedda syftek erer med fel ellert daltigt underhalla tillbehor kan detta drastiskt oka vibrationsnivan;
- nar verktyget stängs av aller ar pa men inte anvands, kan detta avsevart minska vibrationsnivan.

Skydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssätt.

BESKRIVNING

Siffrorna i texten nedan hänvisar till bilderna pa sidorna 2-5.

1. Spindell'skapp
2. Sparr for skyddsvakt
3. Skyddsvakt
4. Maskin
5. Strömbrytare
6. Anslutningspunkt für sidohandtag
7. Spindel
8. Sidohandtag
9. Monteringsfläns
10. Slipskiva (ingar inte)
11. Spannmutter
12. Skiftnyckel

13.Batteri
14. Upplåsningsknapp for batteriet
15. Knapp for batteri-LED-indikatorer
16. Batteri-LED-indikatorer
17.Laddare
18. LED-laddningsindikering

3. MONTERING

Ta bort batteriet innan du utfor nagot arbete pa elverktyget.

Batteriet maste laddas innan det anvands forforsta gangen.

Insätting av batteriet i maskinen (bild C-1)

Se till att batteriets utsida ar ren och torr innan du ansluter det till laddaren aller maskinen.

1. Satt in batteriet (13) i maskinens bas enligt bild C-1.
2. Skjut batteriet framåt tills det klickar på plats.

Borttagning av batteriet fran maskinen (bild C-1)

1. Tryck ner batteriets upplasningsknapp (14).
2. Skjut batteriet bakat ut ur maskinen enligt bild C-1.

Kontroll av batteriets laddningsstatus (bild C-2)

Tryck kort pa knappen (15) pa batteriet for att kontrollera batteriets laddningsstatus.
- Batteriet har 3 lampor som indikerar laddnings-niv'an. Ju fler lampor som lyser, dato mer ar batteriet laddat.
- När lamporna inte lyser betyder det att batteriet ar tomt och maste laddas omedelbart.

Laddning av batteriet med laddaren (bild C-2)

1. Ta ut batteriet (13) fr'an maskinen.
2. Vänd batteriet (13) upp och ner och tryck in det i laddaren (17),enligt bild C-2.
3. Tryck in batteriet tills detkommen in i luckan welt.
4. Koppla in laddarens kontakt i ett eluttag och vanta en stund. Laddarens LED-indikering (18)kommen att lysa och visa laddningsstatusen.

Laddaren har två laddningsindikeringslampa (18) som indikerar laddningsprocessens status:

Röd LED Status Grün LED status Laddningsstatus
Av Av Ingen ström
Av På		Standbyläge: - Inget batteri insatt eller -Batteriinsatt men laddningen slutfördes
På Av		Batteriladdning pågår

• Det kan ta upp till 60 minutes att fulladda 2Ah batteriet.
• Det kan ta upp till 120 minutes att fulladda 4Ah batteriet.

Ta ut laddningskontakten fran uttaget och ta ut batteriet fran laddaren nar batteriet har fulladdats.

När maskinen inte används under langre tid ard det böst att lagra batteriet i laddat tillstand.

Montering av skyddsvakten (bild E och F)

1. Placera maskinen pà ett bord med spindeln (7) pekandes uppàt.
2. Placera skyddsvakten (3) over maskinhuvudet enligt figur E. Se till att skyddsvaktens räflor faller in i maskinhuvudets skáror.
3. Vrid skyddsvakten moturs enligt figur F och tryck på sparren for skyddsvakten (2).
4. Du kan justera skyddsvaktens position genom att frigora sparren (2). Justera skyddsvakten till onskad position och tryck på sparren for att lasa den.

Montering och borttagning av skiva (bild D)

Använd inte maskinenutan skydd.

Använd endast slipadeoch oskadade slipskivor.

• Använd alltid lámpliga slipskivor medenna maskin med diametern 0115mm samt hal fran 22,2 mm. Skivans tjocklek sca vara 6 mm for slipskivor och 3 mm for kapskivor. Den monterade slipskivan fär inte vidröra skyddsvakten.

Montering

1. Placera maskinen på att bord med skyddsvakten (3) pekandes uppåt.
2. Montera flänsen (9) på spindeln (7).
3. Placera slipskivan (10) paspindeln (7).
4. Håll spindellåsknappen (1) nedtryckt och dra at spannmuttern (11) ordentlich på spindeln (7) med skiftnyckeln (12).

Borttagning

1. Placera maskinen på ett bord med skyddsvakten (3) pekandes uppåt.
2. Häll spindellåsknappen (1) nedtryckt och lossa spannmattern (11) med skiftnyckeln (12).
3. Ta bort slipskivan (10) fr'an spindeln (7).
4. Håll spindelläsknappen (1) nedtryckt och dra Åt spannmattern (11) ordentlich med skiftnyckeln (12).

Montering av sidohandtaget (bild A och G)

• Sidohandtaget (8) kan skruvas fast i nagot av sidohandtagets tre anslutningspunkter (6).

4. ANVÄNDNING

Se till att arbetsstycket stöds aller fästs ordentligt.

Igangsattning och avstängning (bild B)

• För att slå på maskinen i kontinuierligt läge skjuter strömbrytaren (5) Åt höger och skjuter strömbrytaren (5) i riktning mot slipskivan (bild B1).
• Stäng av maskinen genom att trycka på den nedre delen av strömbrytaren (5) (bild B2). Häll maskinen borta från arbetsstychet nar du sätter igång den och stänger av den eftersom slipski-van kan skada arbetsstychet.
• Spann fast arbetsstycket ordentlich eller se på annat satt till att arbetsstycket inte kan flytta sig under bearbetningen.
• Kontrollera skivorna regelbundet. Slitna slipski-vor paverkar maskinens effektivitet negativt. Byt till ny slipskiva i god tid.

Gradning (bild H)

En lutningsvinkel på 30^ till 40^ ger bösta gradningsresultat. Rör maskinen fram och tillbaka under lätt tryck. Detta forhindrar att arbetsstyetcket missfärgas eller blir För varmt och att spär skapas.

Använd aldrig kapskivor med slipfunktion vid gradning!

Kapning (bild 1)

Vid kapning maste en särskild skyddsvakt anvandas (ingar inte).

Upprathall stadig kontakt med arbetsstycket for att undvika vibrationer. Luta inte och anbringa inte tryck vid kapning. Använd lätt tryck vid bearbetning, lampligt for materialet som du arbetar med. Sakta inte ner kapskivor genom att anbringa sidledes mottryck. Kapningsriktningen ar viktig. Maskinen maste alltid arbeta mot kapningsriktningen. Flytta aldrig maskinen i motsatt riktning! Det finns en risk for att maskinen fastnar i skärspåret och orsakar en rekyl, vilket kan göra att du fforlorar kontrollen.

Tips for optimal användning

• Spann fast arbetsstychet. Använd en spansnenhet für små arbetsstychen.
  Häll maskinen med båda händerna.
  Satt igang maskinen.
  Vanta tills maskinen har uppnatt full hastiget.
• Placera slipskivan på arbetsstychet.
  Ror sakta maskinen langs arbetsstyetket genom att stadigt trycka slipskivan mot det.
  Tryck inte maskinen for hårt. Låt maskinen göra arbetet.
• Stäng av maskinen och vänta tills maskinen stär helt still innan du lagger ifrám dig den.

5. UNDERHÄLL

Stäng alltid av maskinen och ta ut batteripaketet fran maskinen innan underhall.

Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gäng du anvander maskinen. Se till att ventilationsöppningarna är fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvällösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sādana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning maste lamnas in palaumliga atervinningsstationer.

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU for avfall frän elektrisk och elektronisk utrustning och dess tillampnng nationell skalverktyg som inte langre kan användas samlas in separat och kasseras på att miljövänligt satt.

GARANTIVILLKOR

VONROCprodukter ar utvecklade enigt hogsta kvalitetsstandard och garanteras varautan defekter bade vad galler material och tillverkning under den period som stipuleras enigt lag med borjan fran ursprungligt inkopsdatum. Om nagot fel uppstar pa Produkten underenna period pa grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Följande omständigheter exkluderas franenna garanti:

• Reparationer ellerändringar som gjorts eller föskt goras på maskinen av ett icede auktoriserat servicecenter.
• Normal slitage.
• Verktyget har missbrukats, anvnts fel aller underhällits på felaktigt satt.
• Icke-originalreservdelar har anvants.

Detta utgor hela garantin fran foretaget, antingen uttryckt aller underforstatt. Det finns inga andra garantier, utalade aller underforstadda som galler utover ordalydelsen harav, hari, inklusive de outtalade garantierna for saljbarhet och lamplighet forett särskilt syfte. Under inga omständigheter skall VONROC hallas ansvarig for nagra oforutsedda eller indirectka skador. Aterforsäljarens atgarder skall begransas till reparation aller byte av felaktiga enheter aller delar.

Med forbehäll Förändringar i Produkten och bra克斯anvisningen. Specifikationer kan ändrasutan forvarning.

1. SIKKERHEDSANVISNINGER
