BEDIENUNGSANLEITUNG S2_AG501DC Vonroc

Übersetzung Der Originalbetriebsanleitung 14

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits an wei su ngen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Ver- letzungen kommen. Bewahren Sie die Sicher heits- anweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Lesen Sie das Benutzerhandbuch. Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung. Gefahr eines Stromschlags. Höchsttemperatur 45

Batterien/Akkus nicht in offene Feuer werfen. Batterien/Akkus nicht ins Wasser werfen. Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz. Tragen Sie Schutzhandschuhe. Nur zur Benutzung in Innenräumen. Nicht im Regen benutzen. Gefahr von herumfliegenden Gegenständen. Halten Sie Unbeteiligte vom Arbeitsbereich fern. Drücken Sie nicht auf den Spindel arre tie- rungs knopf, während der Motor läuft. Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktan- schluss erforderlich. Sicherungseinsatz für träge Sicherungen.DE

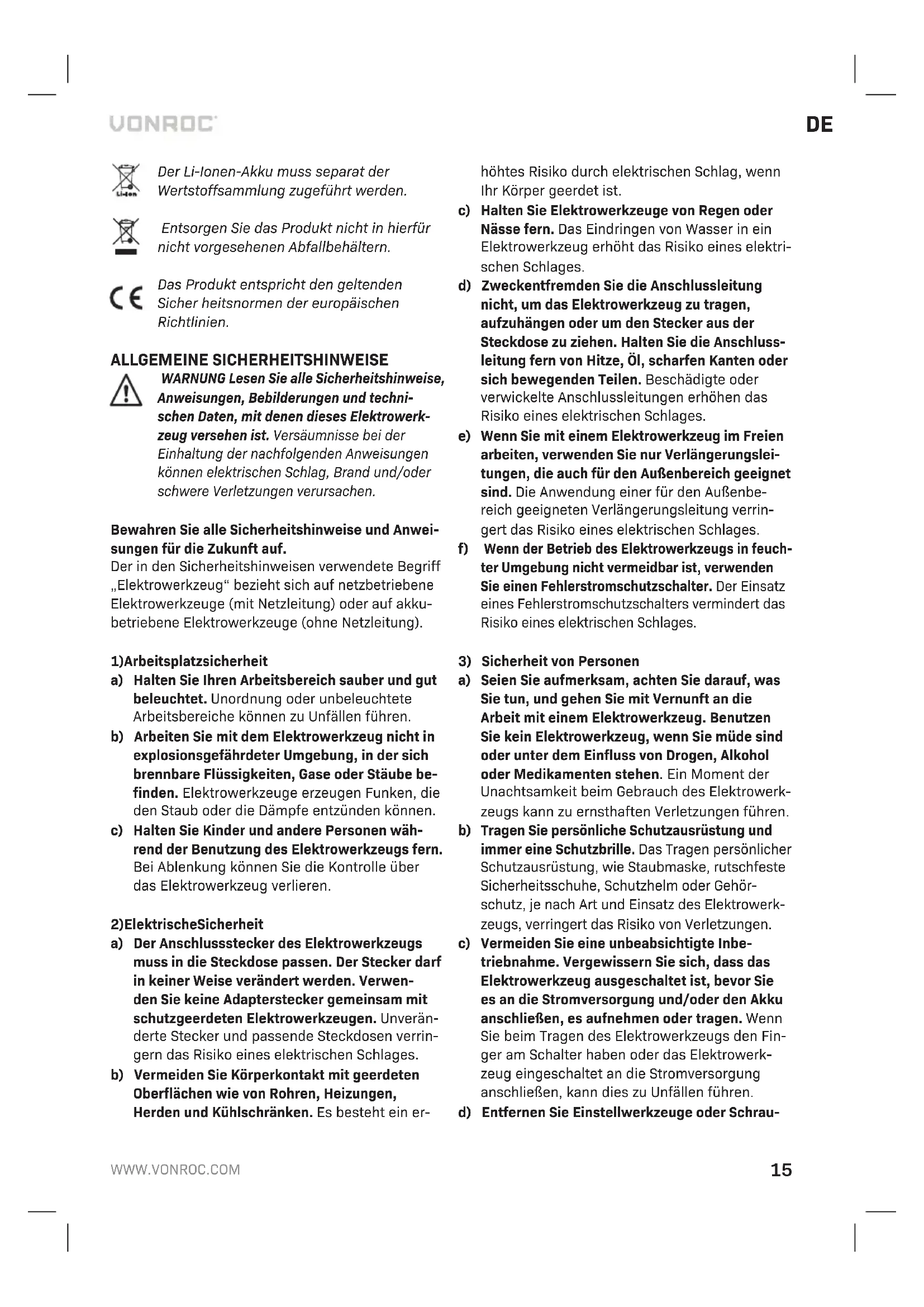

Der Li-Ionen-Akku muss separat der Wertstoffsammlung zugeführt werden. Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern. Das Produkt entspricht den geltenden Sicher heitsnormen der europäischen Richtlinien. ALLGEMEINE SICHERHEITSHINWEISE WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und techni- schen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akku- betriebene Elektrowerkzeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube be- finden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwen- den Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unverän- derte Stecker und passende Steckdosen verrin- gern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er- höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschluss- leitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungslei- tungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verrin- gert das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Elektrowerkzeugs in feuch- ter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeugs kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehör- schutz, je nach Art und Einsatz des Elektrowerk- zeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbe- triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Fin- ger am Schalter haben oder das Elektrowerk- zeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau-16

benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kön- nen Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdun- gen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektro- werkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerk-

zeugs a) Überlasten Sie das Elektrowerkzeug nicht. Ver- wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektro- werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elekt- rowerkzeug weglegen. Diese Vorsichtsmaßnah- me verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Las- sen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektro- werkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerk- zeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5) Verwendung und Behandlung des Akkuwerk-

zeugs a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen- ständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die AugenDE

kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschädigten oder verän- derten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu ho- hen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen. g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi- ziertem Fachpersonal und nur mit Original-Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. b) Warten Sie niemals beschädigte Akkus. Sämt- liche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienst- stellen erfolgen.

GEMEINSAME SICHERHEITSHINWEISE FÜR

DAS SCHLEIFEN UND ABRASIVE TRENNEN

a) Dieses Elektrowerkzeug ist als Schleif werkzeug vorgesehen. Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Abbil dungen und techni- schen Daten, die mit diesem Elektrowerkzeug geliefert werden. Das Nichtbeachten einer der im Folgenden aufgeführten Sicherheitsanweis- ungen kann zu Stromschlag, Feuer und/oder schweren Verletzungen führen. b) Die Durchführung von Arbeiten wie Schmirgeln, Drahtbürsten oder Polieren mit diesem Elek- trowerkzeug wird nicht empfohlen. Arbeiten, für die das Elektro werk zeug nicht konzipiert ist, können unter Umständen zu Gefahrensituatio- nen und Verletzungen führen. c) Verwenden Sie kein Zubehör, das nicht speziell vom Hersteller entwickelt und empfohlen wurde. Auch wenn ein Zubehörteil auf das Elek- trowerkzeug passt, gewährleistet dies keinen sicheren Betrieb. d) Die Nenndrehzahl des Zubehörteils muss mindestens der auf dem Elektrowerkzeug angegebenen Maximaldrehzahl entsprech en. Zubehörteile, die mit mehr als Ihrer Nenndreh- zahl laufen, können brechen und zerspringen. e) Der Außendurchmesser und die Dicke Ihres Zubehörteils müssen innerhalb der Nennwerte Ihres Elektrowerkzeugs liegen. Nicht passende Zubehörteile können nicht ordnungsgemäß gesichert oder kontrolliert werden. f) Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleif- spindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. g) Verwenden Sie keine beschädigten Zubehör- teile. Prüfen Sie vor jeder Verwen dung das Zu- behör wie Schleif scheiben auf Absplitterungen und Risse, die Stützteller auf Risse, Sprünge oder übermäßigen Verschleiß und die Draht- bürsten auf lose oder rissige Drähte. Wenn das Elektro werkzeug oder Zubehör fallen gelassen wird, ist es auf Schäden zu prüfen oder ein unbeschädigtes Zubehör teil zu installieren. Halten Sie sich und Unbeteiligte nach der Überprüfung und Montage eines Zubehör teils von der Rotations ebene des Zubehörs fern und lassen Sie das Elektrowerkzeug eine Minute lang bei maximaler Leerlaufdrehzahl laufen. Während dieses Prüfzeitraums brechen beschä- digte Zubehörteile in der Regel auseinander. h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung einen Gesichtsschutz, eine Schutzbrille oder eine Sicherheitsbrille. Tragen Sie nach Bedarf eine Staubmaske, Gehörschutz, Handschuhe und eine Werkstattschürze zum Schutz vor kleinen Abrieb- oder Werkstückteilen. Der Augenschutz muss die bei verschiedenen Arbeiten entste- henden fliegenden Trümmerteile abhalten kön- nen. Die Staubmaske oder das Atemschutzgerät muss bei der Arbeit entstehende Partikel filtern können. Lang anhaltende Lärmbelastung kann zu Hörverlust führen.

Halten Sie Unbeteiligte in sicherem Abstand zum Arbeitsbereich. Personen, die den Arbeitsbereich betreten, müssen persönliche Schutzkleidung18

tragen. Werkstückteile oder Teile von beschä- digtem Zubehör können sich unter Umständen lösen und auch außerhalb des unmittelbaren Betriebsbereichs zu Verletzungen führen. j) Halten Sie das Elektrowerkzeug ausschließlich an den isolierten Griffflächen, wenn Sie Arbei- ten durchführen, bei denen das Schneidwerk- zeug in Kontakt mit verborgenen Elektrolei- tungen oder dem eigenen Netzkabel kommen Bei Kontakt des Schneidwerkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bedie- ner erleidet einen Stromschlag. k) Halten Sie das Kabel von drehenden Zubehör- teilen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel zersch- nitten werden oder sich verheddern, und Ihre Hand oder Ihr Arm können in drehende Zube- hörteile gezogen werden. l) Legen Sie das Elektrowerkzeug niemals ab, bevor das Zubehör vollständig zum Stillstand gekommen ist. Die drehenden Zubehörteile können auf der Oberfläche festhängen und das Elektrowerkzeug aus Ihrer Hand reißen. m) Verwenden Sie das Gerät nicht, während Sie es an Ihrer Seite tragen. Durch unbeab sichtigten Kontakt mit drehenden Zubehörteilen könnten Ihre Kleidung eingeklemmt und das Zubehör zu Ihrem Körper hin gezogen werden. n) Reinigen Sie die Lüftungsschlitze des Elek- trowerkzeugs regelmäßig. Der Lüfter des Motors zieht Staub ins Gehäuse hinein, und die übermäßige Ansammlung von Metallstaub kann zu elektrischen Gefahren führen. o) Arbeiten Sie mit dem Werkzeug nicht in der Nähe von entzündlichen Stoffen. Diese Stoffe könnten sich durch Funkenbildung entzünden. p) Verwenden Sie kein Zubehör, bei dem flüssige Kühlmittel erforderlich sind. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu Stromschlägen führen. Warnungen in Verbindung mit Rückschlag Ein Rückschlag ist eine plötzliche Reaktion darauf, wenn eine drehende Scheibe, ein Stützteller, eine Bürste oder ein anderes Zubehörteil eingeklemmt wird oder sich verheddert. Das Einklemmen oder Verheddern führt zu einem plötzlichen Anhalten des drehenden Zubehörs, was wiederum dazu führt, dass das Elektrowerkzeug sich unkontrolliert entge- gen der Drehrichtung zum Zeitpunkt des Festklem- mens bewegt.Wenn beispielsweise eine Schleif- scheibe im Werkstück eingeklemmt wird oder sich verheddert, kann sich die Kante der Scheibe, die in die eingeklemmte Stelle eindringt, in die Oberfläche des Materials graben, wodurch die Schleifschei- be aus dem Schnitt „herausklettert“. Die Scheibe kann dann entweder auf den Bediener zu oder von diesem weg schnellen, je nach Drehrichtung der Scheibe zum Zeitpunkt des Festklemmens. Auch ein Brechen der Schleifscheibe ist unter diesen Um- ständen möglich. Ein Rückschlag ist das Ergebnis einer unsachgemäßen Bedienung des Elektrowerk- zeugs und/oder von nicht ordnungsgemäßen Be- dienungsabläufen oder -bedingungen und lässt sich durch Ergreifen der richtigen Vorsichtsmaßnahmen wie im Folgenden angegeben vermeiden.

Halten Sie das Elektrowerkzeug gut fest und halten Sie Ihren Körper und Arm so, dass Sie Rückschlagkräften widerstehen können. Ver- wenden Sie immer einen Zusatzhandgriff, falls vorhanden, um bei einem Rückschlag oder bei einem Gegendrehmoment während des Startens maximale Kontrolle über das Elektrowerkzeug zu behalten. Mit den richtigen Vorsichtsmaßnahmen kann der Bediener auch bei einem Rückschlag oder bei einem Gegendrehmoment während des Startens die Kontrolle über das Gerät behalten. b) Halten Sie unbedingt Ihre Hände von den drehenden Zubehörteilen fern. Gefahr eines Rückschlags über Ihre Hand. c) Halten Sie Ihren Körper aus dem Bereich fern, in den sich das Elektrowerkzeug bei einem Rückschlag bewegt. Bei einem Rückschlag wird das Elektrowerkzeug in die entgegengesetzte Richtung zur Scheibenbewegung zum Schleif- zeitpunkt getrieben. d) Gehen Sie bei der Bearbeitung von Ecken, scharfen Kanten usw. mit besonderer Vorsicht vor. Vermeiden Sie Sprünge und das Einklem- men des Zubehörs. Bei Ecken, scharfen Kanten oder Sprüngen kann das drehende Zubehör leicht fest klemmen, was zu einem Verlust der Kontrolle oder einem Rückschlag führen kann. e) Verwenden Sie keine Holzklingen für Sägeket- ten oder Sägeblätter. Solche Klingen führen zu häufigen Rückschlägen und Verlusten der Kontrolle über das Elektrowerkzeug.DE

BESONDERE SICHERHEITSHINWEISE FÜR

DAS SCHLEIFEN UND ABRASIVE TRENNEN

a) Verwenden Sie nur die für Ihr Elektrowerkzeug empfohlenen Schleifscheiben sowie die für die ausgewählten Schleifscheiben speziell kon- zipierten Schutzvorrichtungen. Scheiben, für die das Elektrowerkzeug nicht vorgesehen ist, können nicht ordnungsgemäß gesichert werden und sind daher unsicher.

Gekröpfte Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinaus- ragt, kann nicht ausreichend abgeschirmt werde. c) Die Schutzvorrichtung muss sicher am Elektrowerkzeug befestigt und für maximale Sicherheit so positioniert werden, dass nur der geringste Teil der Scheibe dem Bediener zugänglich ist. Die Schutzvorrichtung dient zum Schutz des Bedieners vor abgebroche- nen Scheibenstücken, vor unbeabsichtigtem Kontakt mit der Scheibe und vor Funken, die zu einem Entzünden der Kleidung führen könnten.

Die Schleifscheiben dürfen nur für die empfohle- nen Anwendungszwecke verwendet werden. Beis- piel: Führen Sie keine Schleifarbeiten mit der Seite einer Trennscheibe durch. Abrasive Trennscheiben sind für das Umfangsschleifen vorgesehen und können durch aufgebrachte Seitenkräfte brechen. e) Verwenden Sie immer unbeschädigte Schei- benflansche in der richtigen Größe und Form für die gewählte Scheibe. Scheibenflansche in der richtigen Größe stützen die Scheibe und verringern so die Bruchgefahr. Flansche für Trennscheiben können sich von Flanschen für Schleifscheiben unterscheiden. f) Verwenden Sie keine abgenutzten Scheiben aus größeren Elektrowerkzeugen. Für größere Elek- trowerkzeuge konstruierte Scheiben sind nicht für die höheren Drehzahlen eines kleineren Werkzeugs geeignet und können zerspringen.

ZUSÄTZLICHE BESONDERE

SICHERHEITSHINWEISE FÜR DAS ABRASIVE

TRENNEN Trennarbeiten dürfen nur mit einer besonderen Schutzvorrichtung durchgeführt werden (nicht inbegriffen) Abb. E2 - F2. a) Blockieren Sie die Trennscheibe nicht und üben Sie keinen übermäßigen Druck aus. Versu- chen sie nicht, eine übermäßige Schnitttiefe zu erreichen. Eine Überlastung der Scheiben führt zu einer höheren Last und einer höheren Anfälligkeit für das Verdrehen und Festsetzen der Scheibe im Schnitt sowie zur Gefahr eines Rückschlags oder Bruchgefahr. b) Bringen Sie Ihren Körper nicht hinter oder neben die drehende Scheibe. Wenn die Scheibe sich während des Arbeitens von Ihrem Körper entfernt, kann ein möglicher Rückschlag die drehende Scheibe und das Elektrowerkzeug direkt in Ihre Richtung treiben. c) Wenn die Scheibe festsitzt oder das Trennen aus einem beliebigen Grund unterbrochen wer- den muss, schalten Sie das Elektrowerkzeug aus und halten Sie es bewegungslos, bis die Scheibe vollständig zum Stillstand gekommen ist. Versuchen Sie niemals, die Trennscheibe aus dem Werkstück zu entfernen, während sie noch in Bewegung ist. Dies könnte zu einem Rückschlag führen. Untersuchen Sie die Urs- ache des Festsitzens und treffen Sie entspre- chende Gegenmaßnahmen. d) Nehmen Sie den Schneidvorgang außerhalb des Werkstücks wieder auf. Lassen Sie die Scheibe erst die volle Drehzahl erreichen und schneiden Sie dann vorsichtig weiter. Die Scheibe kann festsitzen, hinaufsteigen oder einen Rückschlag verursachen, wenn der Schneidvorgang im Werkstück wieder aufgenommen wird. e) Stützen Sie Platten oder übergroße Werkstüc- ke ab, um die Gefahr eines Festklemmens der Scheibe oder eines Rückschlags zu verringern. Große Werkstücke sacken häufig durch ihr Ei- gengewicht ein. Die Stützen müssen auf beiden Seiten der Scheibe in der Nähe der Schnittlinie und in der Nähe der Kante unter dem Werkstück platziert werden. f) Seien Sie bei kleinformatigen Schnitten in be- stehenden Wänden oder anderen Blindflächen besonders vorsichtig. Die herausragende Schei- be kann Gas- oder Wasserleitungen, elektrische Kabel oder Gegenstände anschneiden, die zu einem Rückschlag führen können.

SICHERHEITSHINWEISE FUR AKKU

a) Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. b) Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser20

und Feuchtigkeit. Es besteht Explosionsgefahr. c) Bei Beschädigung und unsachgemäßem Ge- brauch des Akkus können Dämpfe austreten. Führen Sie Frisch luft zu und suchen Sie bei Be- schwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. d) Verwenden Sie den Akku nur in Verbindung mit Ihrem Vonroc Produkt. Nur so wird der Akku vor gefährlicher Überlastung geschützt. e) Durch spitze Gegenstände wie z. B. Nagel oder Schrau benzieher oder durch äußere Kraftein- wirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, ex plodieren oder überhitzen.

SICHERHEITSHINWEISE FUR DAS LADEGERÄT

Verwendungszweck Nur für das Laden von wiederaufladbaren Li-Ionen- Akkus des Typs CD801AA und CD803AA geeignet. Andere Arten von Akkus können platzen und zu Verletzungen und Schäden führen. a) Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sen- sorischen bzw. geistigen Fähigkeiten, mangeln- der Erfahrung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben. b) Kinder sollten beaufsichtigt werden, um sicher- zustellen, dass sie nicht mit dem Gerät spielen. c) Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden! d) Während des Ladens müssen sich die Akkus in einem gut belüfteten Raum befinden! Elektrische Sicherheit Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.

• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstärke von 1,5 mm

haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Ihr Winkelschleifer wurde zum Schleifen von Mauerwerk und Stahl ohne Verwendung von Wasser konstruiert. Zum Trennen muss eine besondere Schutzvorrichtung verwendet werden (nicht inbegriffen). Abb. F2. TECHNISCHE DATEN Dieses Handbuch wurde für unterschiedliche Sets / Artikelnummern erstellt. Achten Sie in der Spezifikationstabelle mit den korrekten Zusammenstellungen und Inhalten für Ihr Set auf Ihre jeweilige Artikelnummer. Modelnr. Batterien enthalten Ladegerät enthalten AG501DC

S2_AG501DC 2 x CD801AACD802AA S3_AG501DC CD803AA CD802AA Angaben zum werkzeug Spannung 20V Leerlaufgeschwindigkeit 8.000/minSchleifscheibeDurchmesser:Bohrung:115 mm22,2 mmSpindelgewinde M14Gewicht 1,55 kgSchalldruckpegel L 75,7 dB(A), K=3dB(A)Schallleistungspegel L 86,7 dB(A), K=3dB(A)Vibrationen a h,AG 5,642 m/s , K=1,5 m/s

Modelnr. CD801AA Akkutyp Lithium-IonSpannung 20V Kapazität 2,0 AhEmpfohlene Ladegeräte CD802AAGewicht 0,3 kgDE

Modelnr. CD802AA Ladegerät Eingang 220-240V, 50Hz 0,4ALadegerät Ausgang 21V 2,5ALadezeit 2Ah Akku 60 MinutenLadezeit 4Ah Akku 120 MinutenEmpfohlene Akkus CD801AA, CD803AAGewicht 0,36 kg Modelnr. CD803AA Akkutyp Lithium-IonSpannung 20V Kapazitat 4,0 AhEmpfohlene Ladegerate CD802AAGewicht 0,65 kg Tragen Sie einen Gehörschutz. Verwenden Sie nur folgende Akkus der VONROC VPOWER 20V-Akku-Plattform. Die Verwendung an

derer Akkus kann zu schweren Verletzungen oder einer Beschädigung des Werkzeugs führen. CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion Folgendes Ladegerät ist zum Aufladen dieser Akkus vorgesehen. CD802AA Schnellladegerät Die Akkus der VONROC VPOWER 20V-Akku-Plat- tform sind unter allen Werkzeugen der VONROC VPOWER 20V-Akku-Plattform austauschbar. Vibrationsintensität Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisier- ten Test gemäß EN60745 gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.

• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern. Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf. BESCHREIBUNG Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 5.

1. Spindelarretierungsknopf

2. Lösehebel für Schutzvorrichtung

5. Ein-/Aus-Schalter

6. Seitengriff-Verbindungspunkt

10. Radschleifscheibe (nicht enthalten)

15. Akku LED-Anzeigen-Taste

16. LED-Anzeige Akku

18. LED-Anzeige Ladegerät

Nehmen Sie vor allen Arbeiten am Elektrowerkzeug den Akku heraus. Vor der ersten Verwendung muss der Akku aufgeladen werden. Einsetzen des Akkus in das Werkzeug (Abb. C-1) Überprüfen Sie, ob die Außenflächen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen.

1. Setzen Sie den Akku (13) in das Gerät ein.

2. Drücken Sie den Akku soweit nach vorn, bis der

Akku hörbar einrastet.22

Entnehmen des Akkus aus dem Werkzeug (Abb. C-1)

1. Drücken Sie die Akku-Freigabetast (14).

2. Ziehen Sie den Akku aus dem Werkzeug, wie in

Abb. C-1 dargestellt. Überprüfen des Akkuladezustands (Abb. C-2)

• Drücken Sie zum Überprüfen des Ladezustands kurz die Taste (15) auf dem Akku.

• Der Akku ist mit 3 Leuchten zur Anzeige des Ladezustands ausgestattet. Je mehr davon leuchten, desto höher der Ladezustand.

• Wenn keine der Leuchten an ist, bedeutet das, dass der Akku leer ist und sofort aufgeladen werden muss. Laden des Akkus über das Ladegerät (Abb. C-2)

Entnehmen Sie den Akku (13) aus dem Werkzeug.

2. Drehen Sie den Akku (13) mit der Unterseite

nach oben, und schieben Sie ihn in das Lade- gerät (17), wie in Abb. C-2 dargestellt.

Drücken Sie den Akku vollständig in die Aufnahme.

4. Stecken Sie den Netzstecker des Ladegeräts in

eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen am Ladegerät (18) leuchten zur Anzeige des Ladezustands auf. Das Ladegerät verfügt über 2 LED-Anzeige (18), die den Ladevorgang anzeigt: Rote LED Grüne LED Status Ladegerät Aus Aus Keine Stromvers

orgung Aus An Standby-Modus: - Kein Akku einge

legt oder - Akku eingelegt, aber Ladevorgang seit abgeschlos

sen An Aus Akku wird geladen

• Das vollständige Laden des 2Ah-Akkus kann bis zu 60 Minuten dauern.

• Das vollständige Laden des 4Ah-Akkus kann bis zu 120 Minuten dauern. Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegeräts aus der Netzsteckdose, und entnehmen Sie den Akku aus dem Ladegerät. Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden. Montage der Schutzvorrichtung (Abb. E und F)

1. Legen Sie das Gerät mit der Spindel (7) nach

oben weisend auf einen Tisch.

2. Positionieren Sie die Schutzvorrichtung (3) wie

in Abbildung C dargestellt über den oberen Teil des Geräts. Stellen Sie dabei sicher, dass die Rillen der Schutzvorrichtung in die Einkerbun- gen des Geräts passen.

3. Drehen Sie die Schutzvorrichtung wie in Abbil-

dung D dargestellt gegen den Uhrzeigersinn, und haken Sie den Lösehebel für die Schutzvor- richtung (2) ein.

Sie können die Position der Schutzvorrichtung durch Lösen des Hebels (2), Einstellen der Schut- zvorrichtung auf die gewünschte Position und Einhaken des Hebels zum Verriegeln anpassen. Einbau und Ausbau der Radschleifscheibe (Abb. D) Verwenden Sie die Maschine nicht ohne Schutzvorrichtung. Verwenden Sie ausschließlich scharfe und unbeschädigte Radschleifscheiben.

• Verwenden Sie stets die passenden Scheiben für dieses Gerät mit einem Durchmesser von Ø 115 mm sowie einer Bohrung von 22,2 mm. Die Scheibendicke sollte bei einer Schleifschei- be 6 mm betragen und bei einer Trennscheibe 3 mm. Nach dem Einbau darf die Scheibe nicht die Schutzvorrichtung berühren. Einbau

1. Legen Sie das Gerät mit der Schutzvorrichtung

(3) nach oben weisend auf einen Tisch.

Bringen Sie den Flansch (9) auf der Spindel (7) an.

3. Platzieren Sie die Radschleifscheibe (10) auf

4. Halten Sie den Spindelarretierungsknopf (1)

gedrückt, und ziehen Sie die Spannmutter (11) mit dem Schraubenschlüssel (12) fest auf der Spindel (7) an.DE

1. Legen Sie das Gerät mit der Schutzvorrichtung

(3) nach oben weisend auf einen Tisch.

2. Halten Sie den Spindelarretierungsknopf (1)

gedrückt, und lösen Sie die Spannmutter (11) mit dem Schraubenschlüssel (12).

3. Entfernen Sie die Radschleifscheibe (10) von

4. Halten Sie den Spindelarretierungsknopf (1)

gedrückt und ziehen Sie die Spannmutter (11) mit dem Schraubenschlüssel (12) fest. Einbau des Seitengriffs (Abb. A und B)

• Der Seitengriff (8) kann in einen der drei Sei- tengriff-Verbindungspunkte (6) eingeschraubt werden.

Beachten Sie, dass das Werkstück gut gesichert oder befestigt ist. Switching on and off (Fig. B)

• Um die Maschine in den Dauerbetrieb zu schal- ten, schieben Sie die Ein-/Aus- Schalter (5) nach rechts und schieben den Ein-/Aus- Schal- ter (5) in Richtung Schleifscheibe (Abb. B1).

• Um die Maschine auszuschalten, drücken Sie auf den unteren Teil des Ein-/Aus-Schalters (5) (Abb. B2). Halten Sie das Gerät beim Ein- und Ausschalten vom Werkstück fern, da die Radschleifscheibe andernfalls das Werkstück beschädigen könnte.

• Spannen Sie das Werkstück ein, oder sichern Sie es bei der Arbeit anderweitig.

• Überprüfen Sie regelmäßig die Scheiben. Abgenutzte Schleifscheiben können die Leis- tung des Geräts beeinträchtigen. Tauschen Sie die Schleifscheiben rechtzeitig gegen neue aus. Entgraten (Abb. H) Beim Entgraten lassen sich mit einem Neigungswinkel von 30° bis 40° die besten Ergebnisse erzielen. Bewegen Sie das Gerät unter leichtem Druck vor und zurück. Dies verhindert ein Verfärben oder Überhitzen des Werkstücks sowie die Bildung von Riefen. Verwenden Sie zum Entgraten niemals abrasive Schleifscheiben! Trennen (Abb. I) Zum Trennen muss eine besondere Schutzvorrichtung verwendet werden (nicht inbegriffen). Halten Sie festen Kontakt zum Werkstück, um Vi- brationen zu vermeiden, neigen Sie das Gerät beim Trennen nicht, und üben Sie keinen übermäßigen Druck aus. Üben Sie beim Arbeiten nur mäßigen Druck aus, der dem bearbeiteten Werkstoff ange- messen ist. Verlangsamen Sie die Schleifscheiben nicht durch Gegendruck von der Seite. Die Richtung, in der Sie schneiden möchten, ist wichtig. Das Gerät muss immer entgegen der Schnittrichtung arbeiten. Bewegen Sie also niemals das Gerät in die andere Richtung! Es besteht die Gefahr, dass das Gerät beim Trennen festklemmt, was einen Rückschlag verursacht, sodass Sie die Kontrolle über das Gerät verlieren. Ratschläge für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein. Verwenden Sie für kleine Werkstücke eine Spannvorrichtung.

• Halten Sie das Gerät mit beiden Händen fest.

• Schalten Sie das Gerät ein.

• Warten Sie, bis das Gerät seine Höchstdrehzahl erreicht hat.

• Setzen Sie die Schleifscheibe auf das Werkstück.

• Bewegen Sie das Gerät langsam am Werkstück entlang, wobei Sie die Schleifscheibe fest ge- gen das Werkstück drücken.

• Üben Sie nicht zu viel Druck auf das Gerät aus. Lassen Sie das Gerät die Arbeit verrichten.

• Schalten Sie das Gerät aus, und warten Sie vor dem Ablegen, bis es vollkommen zum Stillstand gekommen ist.

Schalten Sie das Werkzeug immer aus, und entnehmen Sie den Akku aus dem Gerät, bevor Sie Reinigungs- oder Wartungs arbeiten am Werkzeug vornehmen. Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüf- tungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem wei- chen Lappen, der leicht mit Seifenwasser befeuch-24

tet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen. UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgese- henen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/ EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerk- zeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. GARANTIE VONROC-Produkte werden nach den höchsten Qua- li täts stan dards entwickelt und sind für den gesetz- lich festgelegten Zeitraum, ausgehend von dem ur- sprüng lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führ ung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder Ver ar bei tungs mängeln Fehler aufweisen, wenden Sie sich bitte direkt an VONROC Kundendienst. Folgende Umstände sind von der Garantie ausge- schlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servi- cestellen vorgenommen oder versucht wurden.

• Normale Abnutzung und Verschleiß.

Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.

Es wurden keine Original-Ersatzteile verwendet. Dies stellt die einzige Gewährleistung des Unterne- hmens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillsch- weigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechts- mittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile. Am Produkt und am Benutzerhandbuch können Än- derungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.NL
