BEDIENUNGSANLEITUNG AG503AC Vonroc

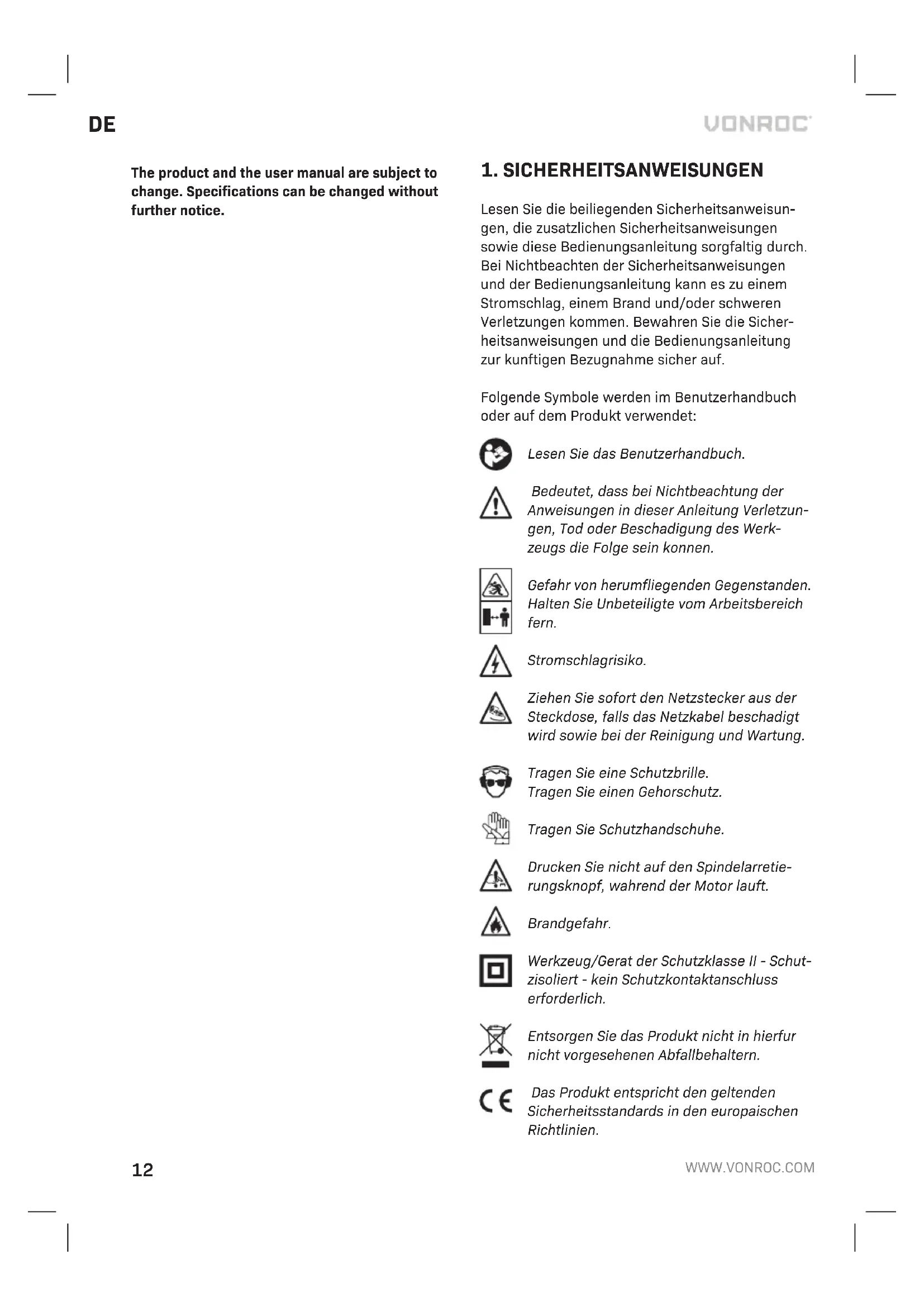

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfaltig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur kunftigen Bezugnahme sichere auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschadigung des Werkzeugs die Folge sein konnen.

Gefahr von herumfliegenden Gegenständen. Halten Sie Unbeteiligte vom Arbeitsbereich fern.

Stromschlagrisiko.

Ziehen SiesofardenNetzsteckerausder Steckdose,fallsdasNetzkabel beschadigt wirdsowiebei der ReinigungundWartung.

Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehorschutz.

Tragen Sie Schutzhandschuhe.

Drucken Sie nicht auf den Spindelarretierungsknopf, während der Motor lauft.

Brandgefahr.

Werkzeug/Gerat der Schutzklasse II - Schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehaltern.

Das Produkt entspricht den geltenden Sicherheitsstandards in den europaischen Richtlinien.

ALLGEMEINE SICHERHEITSHINWEISE

WARNING! Lesen Sie alle Sicherheitschinweise, Anweisungen, Bebildungen und technischen Daten, mit denen diese Elektrowerkzeugversehenist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1)Arbeitsplatzssicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.

2)ElektrischeSicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschluss-

leitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringt das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie

Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdun-gen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5) Verwendung und Behandlung des Akkuwerke-zeugs
a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metalgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukkontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt,nehmen Sie zusammen arztliche Hilfe in Anspruch.Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperatures aus. Feuer oder Temperatures über 130^ können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug

niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.

6)Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi-ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sümmtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

GEMEINSAME SICHERHEITSHINWEISE FÜR DAS SCHLEIFEN UND ABRASIVE TRENNNEN

a) Dieses Elektrowerkzeug ist als Schleifwerkzeug vorgesehen. Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten, die mit diesen Elektrowerkzeug gefelwert werden. Das Nichtbeachten einer der im Folgenden aufgeführten Sicherheitsanweisungen kann zu Stromschlag, Feuer und/oder schweren Verletzungen führen.
b) Die Durchführung von Arbeiten wie Schmirgeln, Drahtbürsten oder Polieren mit dieser Elektrowerkzeug wird nicht empfohlen. Arbeiten, für die das Elektrowerkzeug nicht konzipiert ist, können unter Umständen zu Gefahrensituationalen und Verletzungen führen.
c) Verwenden Sie kein Zubehör, das nicht speziell vom Hersteller entwickelt und empfohlen wurde. Auch wenn ein Zubehörteil auf das Elektrowerkzeug passst, gewährleistet dies keinen sicheren Betrieb.
d) Die Nenndrehzahl des Zubehörteils muss mindestens der auf dem Elektrowerkzeug angegebenen Maximalrehzahl entsprechen. Zubehörteile, die mit mehr als ihrer Nenndrehzahl laufen, können brechen und zerspringen.
e) Der Außendurchmesser und die Dicke Ihres Zubehörteils müssen innerhalb der Nennwerte Ihres Elektrowerkzeugs liegen. Nicht passende Zubehörteile können nicht ordnungsgemäß geschichert oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz mösen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels

Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht frei am Elektrowerkzeug befestigt werden, drehen sich ungleichmalig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten Zubehörteile. Prüfen Sie vor jeder Verwendung das Zubehör wie Schleifscheiben auf Absplitterungen und Risse, die Stützteller auf Risse, Sprünge oder übermögen Verschleiß und die Drahtbürsten auf lose oder rissige Drähte. Wenn das Elektrowerkzeug oder Zubehör fallen gelassen wird, ist es auf Schäden zu prüfen oder ein unbeschädigtes Zubehörteil zu installieren. Halten Sie sich und Unbeteiligte nach der Überprüfung und Montage eines Zubehörteils von der Rotationsebene des Zubehörs fern und halten Sie das Elektrowerkzeug eine Minute lang bei maximaler Leerlaufdrehzahl laufen. Wahrend these Prüfzeitraums brechen beschädigte Zubehörteile in der Regel auseinander.
h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung einen Geschitsschutz, eine Schutzbrille oder eine Sicherheitsbrille. Tragen Sie nach Bedarf eine Staubmaske, Gehorschutz, Handschuhe und eine Werkstattschürze zum Schutz vor keinen Abrieb- oder Werkstückteilen. Der Augenschutz muss die bei verschiedenen Arbeits entstehenden fliegenden Trümmerteile abhalten konnen. Die Staubmaske oder das Atemschutzgerät muss bei der Arbeit entstehende Partikel filtern konnen. Lang anhaltende Lärmbelastung kann zu Hörverlust führen.
i) Halten Sie Unbeteiligte in sicherem Abstand zum Arbeitsbereich. Personen, die den Arbeitsbereich betreten, müssen persönliche Schutzkleidung/TRagen. Werkstückteile oder Teile von beschädigtem Zubehör können sich unter Umständen lösEN und auch außerhalb des unmittelbaren Betriebsbereichs zu Verletzungen führen.
j) Halten Sie das Elektrowerkzeug ausschließlich an den isolierten Griffflächen, wenn Sie Arbeiten durchführren, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleistungen oder dem eigenen Netzkabel kommt kann. Bei Kontakt des Schneidwerkzeugs mit einem stromführung Kabel wird der Strom

an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

k) Halten Sie das Kabel von drehenden Zubehör-teilen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel zerschnitten werden oder sich verheddern, und ihre Hand oder Ihr Arm können in drehende Zube-hörteile gezogen werden.
I) Legen Sie das Elektrowerkzeug niemals ab, bevor das Zubehör vollständig zum Stillstand gekommen ist. Die drehenden Zubehörteile konnen auf der Oberfläche festhängen und das Elektrowerkzeug aus ihrer Hand relien.
m) Verwenden Sie das Gerät nicht, während Sie es an ihrer Seite tragen. Durch unbeabsichtigten Kontakt mit drehenden Zubehörteilen konnten ihre Kleidung eingeklemmt und das Zubehör zu ihrem Körper hin gezogen werden.
n) Reinigen Sie die Luftungsschlitze des Elektrowerkzeugs regelmäßig. Der Lüfter des Motors ziett Staub ins Gehäuse hinein, und die übermäßige Ansammlung von Metallstaub kann zu elektrischen Gefahren führen.
o) Arbeiten Sie mit dem Werkzeug nicht in der Nähe von entzündlichen Stoffen. Diese Stoffe konnten sich durch Funkenbildung entzünden.
p) Verwenden Sie kein Zubehör, bei dem flüssige Kühlmittel erforderlich sind. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu Stromschlagen führen.

Warnings in Verbindung mit Rückschlag

Ein Rückschlag ist eine plötzliche Reaktion darauf, wenn eine drehende Scheibe, ein Stützteller, eine Bürste oder ein anderes Zubehörteil eingeklemmt wird oder sich verheddert. Das Einklemmen oder Verheddern führt zu einem plötzlichen Anhalten des drehenden Zubehörs, was wiederum dazu führt, dass das Elektrowerkzeug sich unkontrolliert entgegen der Drehrrichtung zum Zeitpunkt des Festklemmens bewegt. Wenn beispelsweise eine Schleifscheibe im Werkstück eingeklemmt wird oder sich verheddert, kann sich die Kante der Scheibe, die in die eingeklemmte Stelle eindringt, in die Oberfläche des Materials graben, wodurch die Schleifscheibe aus dem Schnitt „herausklettert". Die Scheibe kann dann entweder auf den Bediener zu oder von dieserum weg schllen, je nach Drehrrichtung der Scheibe zum Zeitpunkt des Festklemmens. Auch ein Brechen der Schleifscheibe ist unter diesen Um-

standen möglich. Ein Rückschlag ist das Ergebnis einer unsachgemäßen Bedienung des Elektrowerkzeugs und/oder von nicht ordnungsgemäßen Bedienungsabläufen oder -bedingungen undaland sich durch Ergreifen der richtigen Vorsichtsmaßnahmen wie im Folgenden angegeben vermeiden.

a) Halten Sie das Elektrowerkzeug gut fest und halten Sie ihren Körper und Arm so, dass Sie Rückschlagräften widerstehen können. Verwenden Sie immer einen Zusatzhandgriff, falls vorhanden, um bei einem Rückschlag oder bei einem Gegendrehmoment während des Startens maximale Kontrolle über das Elektrowerkzeug zu halten. Mit den richtig Vorsichtsmaßnahmen kann der Bediener auch bei einem Rückschlag oder bei einem Gegendrehmoment während des Startens die Kontrolle über das Gerät gehalten.
b) Halten Sie unbedingt ihre Hande von den drehenden Zubehörteilen fern. Gefahr eines Rückschlags über ihre Hand.
c) Halten Sie ihren Körper aus dem Bereich fern, in den sich das Elektrowerkzeug bei einem Rückschlag bewegt. Bei einem Rückschlag wird das Elektrowerkzeug in die entgegengesetzte Richtung zur Scheibenbewegung zum Schleifzeitpunkt getrieben.
d) Gehen Sie bei der Bearbeitung von Ecken, scharfen Kanten usw. mit besonderer Vorsicht vor. Vermeiden Sie Sprünge und das Einklamm des Zubehörs. Bei Ecken, scharfen Kanten oder Sprüngen kann das drehende Zubehör leicht fest klemmen, was zu einem Verlust der Kontrolle oder einem Rückschlag führen kann.
e) Verwenden Sie keine Holzklingen für Sägeketten oder Sägeblätter. Solche Klingen führen zu früigen Rückschlagen und Verlusten der Kontrolle über das Elektrowerkzeug.

BESONDERE SICHERHEITSHINWEISE FÜR DAS SCHLEIFEN UND ABRASIVE TRENNNEN

a) Verwenden Sie nur die für Ihr Elektrowerkzeug empfohlenen Schleifscheiben sowie die für die ausgewählten Schleifscheiben speziell konzipierten Schutzvorrichtungen. Scheiben, für die das Elektrowerkzeug nicht vorgesehen ist, können nicht ordnungsgemäß gesichert werden und sind davon unsicher.
b)Gekropfte Schleifscheiben müssen so montiert werden, dass ihre Schleifflache nicht uber der

Ebene des Schutzhaubenrandes hervorsteth.
Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.

c) Die Schutzvorrichtung muss safer am Elektrowerkzeug befestigt und für maximale Sicherheit so positioniert werden, dass nur der gingste Teil der Scheibe dem Bediener zugänglich ist. Die Schutzvorrichtung dient zum Schutz des Bedieners vor abgebrochenen Scheibenstücken, vor unbeabsichtigtem Kontakt mit der Scheibe und vor Funken, die zu einem Entzünden der Kleidung führen können.
d) Die Schleifscheiben dürfen nur für die empfohlenen Anwendungszwecke verwendet werden. Beispiel: Führren Sie keine Schleifarbeiten mit der Seite einer Trennscheibe durch. Abrasive Trennscheiben sind für das Umfangsschleifen vorgesehen und können durch aufgebrachte Seitenkräfte brechen.
e) Verwenden Sie immer unbeschädigte Scheibenflansche in der richtigen Höhe und Form für die gewährte Scheibe. Scheibenflansche in der richtigen Höhe stützen die Scheibe und verringn so die Bruchgefahr. Flansche für Trennscheiben können sich von Flanschen für Schleifscheiben unterscheiden.
f) Verwenden Sie keine abgenutzten Scheiben aus großeren Elektrowerkzeuge. Für große Elektrowerkzeuge konstruierte Scheiben sind nicht für die hohenen Drehzahl eines kleineren Werkzeugs geeignet und können zerspringen.

ZUSATZLICHE BESONDERE SICHERHEITSHINWEISE FÜR DAS ABRASIVE TRENNEN

Trennarbeiten dürfen nur mit einer besonderen Schutzvorrichtung durchgeführt werden (nicht inbegriffen), Abb. C2 - D2

a) Blockieren Sie die Trennscheibe nicht und üben Sie keinen übermaßigen Druck aus. Versuchen sie nicht, eine übermaßige Schnitttiefe zu erreichen. Eine Überlastung der Scheiben führt zu einer higheren Last und einer higheren Anfälligkeit für das Verdrehen und Festsetzen der Scheibe im Schnitt sowie zur Gefahr eines Rückschlags oder Bruchgefahr.
b) Bringen Sie ihren Körper nicht hinter oder darüber die drehende Scheibe. Wenn die Scheibe sich während des Arbeitens von ihrem Körper entfernt, kann ein möglicher Rückschlag die

drehende Scheibe und das Elektrowerkzeug direkt in ihre Richtung treiben.

c) Wenn die Scheibe festsitzt oder das Trennen aus einem beliebigen Grund unterbrochen werden muss, schalten Sie das Elektrowerkzeug aus und halten Sie es bewegungslos, bis die Scheibe vollständig zum Stillstand gekommen ist. Versuchen Sie niemals, die Trennscheibe aus dem Werkstück zu entfernen, während sie noch in Bewegung ist. Dies konnte zu einem Rückschlag führen. Untersuchen Sie die Ursache des Festsitzens und treffen Sie entsprechende Gegenmaßnahmen.
d) Nehmen Sie den Schneidvorgang außerhalb des Werkstücks wieder auf. Lassen Sie die Scheibe erst die volle Drehzahl erreichen und schneiden Sie dann vorsichtig weiter. Die Scheibe kann festsitzen, hinaufsteigen oder einen Rückschlag verursachen, wenn der Schneidvorgang im Werkstück wieder aufgenommen wird.
e) Stützen Sie Platten oder übergroße Werkstücke ab, um die Gefahr eines Festklemmens der Scheibe oder eines Rückschlags zu verringn. Groß Werkstücke sacken früig durch ihr Eigengewicht ein. Die Stützen müssen auf beiden Seiten der Scheibe in der Höhe der Schnittlinie und in der Höhe der Kante unter dem Werkstück platziert werden.
f) Seien Sie bei kleinformatigen Schnitten in bestehenden Wänden oder anderen Blindflächen besonderss vorsichtig. Die Herausragende Scheibe kann Gas- oder Wasserleitungen, elektrische Kabel oder Gegenstände anschneiden, die zu einem Rückschlag führen können.

Elektrische Sicherheit

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstände von 1.5mm^2 haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Ihr Winkelschleifer wurde zum Schleifen von Mauerwerk und Stahl ohne Verwendung von Wasser konstruiert. Zum Trennen muss eine besondere Schutzvorrichtung verwendet werden (nicht inbegriffen). Abb. D2.

Nicht fur den Baustelleneinsatz geeignet.

TECHNISCHE DATEN

Modellnummer AG503AC
Netzspannung 220-240V~
Netzfrequenz 50Hz
Leistungsaufnahme 2400W
Leerlaufgeschwindigkeit 6800/min
Schlefscheibe
Durchmesser:	230 mm
Bohrung:	22,2 mm
Spindelgewinde M14
Gewicht 5,5 kg
Schalldruck LpA	97,6 dB(A), K=3dB(A)
Schalleistung LwA	108,6 dB(A), K=3dB(A)
Vibrationen
Main handle	11,598 m/s2, K=1,5 m/s2
Zusatzhandgriff 5,618 m/s2, K=1,5 m/s2

Tragen Sie einen Gehorschutz.

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrations intensität wurde mit einem standardisierten Test gemäß EN60745; gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außer dem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder unzureichend gewarteten Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringgen.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm, und organisieren Sie ihren Arbeitsablauf.

BESCHREIBUNG

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2-4.

1. Spindelarretierungsknopf
2. Inbusschraube
3. Schutzvorrichtung
4. Kohlebürstenabdeckung
5. Ein-/Ausschalter
6. Seitengriff-Verbindungspunkt
7. Seitengriff
8. Inbusschlüssel
9. Hinterer Griff
   10.Griffloseknopf
   11.Spindel
10. Montageflansch
11. Radschleifscheibe (nicht inbegriffen)
    14.Spannmutter
    15.Schraubenschlüssel

3. MONTAGE

Schalten Sie die Maschine vor der Montage aus undziehen Sie den Netzstecker aus der Steckdose.

Montage der Schutzvorrichtung (Abb. C und D)

1. Legen Sie das Gerät mit der Spindel (11) nach oben weisend auf einen Tisch.
2. Positionieren Sie die Schutzvorrichtung (3) wie in Abbildung C dargestellt über den oberen Teil des Geräts. Stellen Sie darauf sichere, dass die Rillen der Schutzvorrichtung in die Einkerbun-gen des Geräts passen.
3. Drehen Sie die Schutzvorrichtung wie in Abbildung D dargestellt gegen den Uhrzeigersinn
4. Sichern Sie die Schutzvorrichtung (3), indem Sie die Inbusschraube (2) mit dem Inbusschlüssel (8) anziehen.
5. Sie können die Position der Schutzvorrichtung (3) anpassen durch Lösen des Inbusschraubes (2), Einstellen der Schutzvorrichtung auf die gewünschte Position und anziehen des Inbusschraubes (2).

Verwenden Sie das Gerät niemals ohne Schutzvorrichtung.

Einbau und Ausbau der Radschleifscheibe (Abb. B)

Verwenden Sie die Maschine nicht ohne Schutzvorrichtung.

Verwenden Sie ausschlieslich scharfe und unbeschadigte Radschleifscheiben.

• Verwenden Sie stets die passenden Scheiben fur体系建设 Gerat mit einem Durchmesser von 0230 mm mm sowie einer Bohrung von 22,2 mm. Die Scheibendicke sollen bei einer Schleifscheibe 6 mm betragen und bei einer Trennscheibe 3 mm. Nach dem Einbauarf die Scheibe nicht die Schutzvorrichtung berühren.

Einbau

1. Legen Sie das Gerat mit der Schutzvorrichtung (3) nach oben weisend auf einen Tisch.
2. Bringen Sie den Flansch (12) auf der Spindel (11) an.
3. Platzieren Sie die Radschleifscheibe (13) auf der Spindel (7).
4. Halten Sie den Spindelarretierungsknopf (1) gedruckt, undziehen Sie die Spannmutter (14) mit dem Schraubenschlussel (15) fest auf der Spindel (11) an.

Ausbau

1. Legen Sie das Gerat mit der Schutzvorrichtung (3) nach oben weisend auf einen Tisch.
2. Halten Sie den Spindelarretierungsknopf (1) gedruckt, und loses Sie die Spannmutter (14) mit dem Schraubenschlussel (15).
3. Entfernen Sie die Radschleifscheibe (13) von der Spindel (11).
4. Halten Sie den Spindelarretierungsknopf (1) gedruckt undziehen Sie die Spannmutter (14) mit dem Schraubenschlussel (15) fest.

Einbau des Seitengriffs (Abb. A und B)

• Der Seitengriff (7) kann in einen der drei Seiteitengriff- Verbindungspunkte (6) eingeschraubt werden.

4. BETRIEB

Beachten Sie, dass das Werkstuck gut gesichert oder befestigt ist.

Hinterer Griff (Abb. A)

Schalten Sie die Maschine vor dem Drehendes Griffs immer aus undziehen Sie den Netzstecker aus der Steckdose.

1. Halten Sie zum Entriegeln des Griffs (9) den Grifflöseknopf (10) eingedrückt.
2. Drehen Sie den Griff (9) in eine der 3 verfügbarstellungen und halten Sie den Grifflöseknopf (10) los.

Achten Sie vor dem Einsatz des Werkzeugs darauf, dass der Grifflöseknopf (10) hörbar einrastet, wenn Sie seine Position ändern.

Ein- und Ausschalten (Abb. A)

Zum Einsatz den Geräts drücken Sie auf den Ein-/Aus-Schalter (5).
- Lassen Sie zum Ausschalten des Geräts den Ein-/Ausschalter (5) los.
- Halten Sie das Gerät beim Ein- und Ausschalten vom Werkstück fern, da die Radschleifscheibe andernfalls das Werkstück beschädigen können.
- Spannen Sie das Werkstück ein, oder sichern Sie es bei der Arbeit anderweitig.
- Überprüfen Sie regelmäßige die Scheiben. Abgenutzte Schleifscheiben können die Leistung des Gerats beeinträchtigen. Tauschen Sie die Schleifscheibenrechtzeitig gegen neue aus.

Entgraten (Abb.F)

Beim Entgraten setzen sich mit einem Neigungswinkel von 30^ bis 40^ die besten Ergebnisse erzielen. Bewegen Sie das Gerät unter leichtem Druck vor und darüber. Dies verhindert ein Verfahren oder Überhitzen des Werkstücks sowie die Bildung von Riefen.

Verwenden Sie zum Entgraten niemals abrasive Schleifscheiben!

Trennen (Abb. G)

Zum Trennen muss eine besondere, geschlossene Schutzvorrichtung (Abb. D2) verwendet werden (nicht inbegriffen).

Halten Sie festen Kontakt zum Werkstück, um Vibrationen zu vermeiden, neigen Sie das Gerät beim Trennen nicht, und üben sie keinener übermögen

Druck aus. Üben Sie beim Arbeiten nur mäßigen Druck aus, der dem bearbeiteten Werkstoff angegemessen ist. Verlangsamen Sie die Schleifscheiben nicht durch Gegendruck von der Seite. Die Richtung, in der Sie schneiden möchten, ist wichtig. Das Gerät muss immer entgegen der Schnittrichtung arbeiten. Bewegen Sie also niemals das Gerät in die andere Richtung! Es besteht die Gefahr, dass das Gerät beim Trennen festklemmt, was einen Rückschlag verursacht, sodass Sie die Kontrolle über das Gerät verlieren.

Ratschläge für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein. Verwenden Sie für keine Werkstücke eine Spannvorrichtung.
• Halten Sie das Gerät mit beiden Händen fest.
  Schalten Sie das Gerät ein.
• Warten Sie, bis das Gerät seine Höchstdrehzahl erreicht hat.
• Setzen Sie die Schleifscheibe auf das Werkstück.
• Bewegen Sie das Gerät langsam am Werkstück entlang, wobei Sie die Schleifscheibe fest gegen das Werkstück drücken.
• Üben Sie nicht zu viel Druck auf das Gerät aus.
  Lassen Sie das Gerät die Arbeit verrichten.
• Schalten Sie das Gerät aus, und warten Sie vor dem Ablegen, bis es vollkommen zum Stillstand gekommen ist.

5. WARTUNG

Schalten Sie das Gerät vor der Reinigung und Wartung immer aus, undziehen Sie den Netzstecker aus der Steckdose.

Reinigen Sie das Werkzeuggehause regelmasig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie safer, dass die Luftungsoffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaltenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Losungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffeile beschadigen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den hochsten Quali tats standards entwickelt und sind fur den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprünglichen Kauf datum, garantiert frei von Fehlern in Material und Aus führung. Sollte das Produkt in thisem Zeitraum aufgrund von Material- und/oder VerarbeitungsmängelnFehleraufweisen,wenden Sie sichitte direkt an VONROC Kundendienst.

Folgende Umstände sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellten vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleib.
  Das Werkzeug wurde übermäßig beansprucht, missbrächlich verwendet oder falsch gewartet.
• Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausrücklich als auch implizit. Es gibt keine anderen ausrücklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgeben, einschließlich der stillschweigenden Garantien der Marktgangigkeit oder Eignung für einen bestimmen Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Handlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch konnen Änderungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankündigung ändern.

1. VEILIGHEIDSVOORSCHRIFTEN

Elektrische verilgheit

2. TECHNISCHE INFORMATIE

Bedoeld gebruik

TECHNISCHE SPECIFICATIONS

Modelnr. AG503AC
Netspanning 220-240V~
Netfrequentie 50Hz

Ingangsvermögen 2400W
Onbelast toerental 6800/min
Slijpschijf
Diameter:	230 mm
Asgat:	22,2 mm
Asdraad M14
Gewicht 5,5 kg
Geluidsdruk LpA	97,6 dB(A), K=3dB(A)
Geluidsvermögen LwA	108,6 dB(A), K=3dB(A)
Vibratie
Hoofdhandgreep	11,598 m/s2, K=1,5 m/s2
Extra handgreep 5,618 m/s2, K=1,5 m/s2
