Tip de produs	Polizor (flex)
Marcă	Vonroc
Model	AG506AC
Tensiune de alimentare	220-240 V~, 50/60 Hz
Putere absorbită	2600 W
Viteză în gol	6500 rpm
Diametrul discului	230 mm
Alezajul discului	22,2 mm
Filetul axului	M14
Greutate	6,7 kg
Clasă de protecție	II (izolare dublă)
Nivel de presiune acustică (LpA)	96,1 dB(A), K=3 dB(A)
Nivel de putere acustică (LwA)	107,1 dB(A), K=3 dB(A)
Vibrație (șlefuire de finisare)	7,86 m/s², K=1,5 m/s²
Funcții principale	Șlefuire, debavurare, tăiere (cu carcasă specială neinclusă)
Accesorii incluse	Mâner lateral, cheie Allen, flanșă, piuliță de strângere, cheie
Întreținere	Curățați cu o cârpă moale, nu utilizați solvenți agresivi
Siguranță	Purtarea ochelarilor, a protecției auditive și a mănușilor obligatorie; deconectați înainte de întreținere
Piese de schimb și reparabilitate	Perii de cărbune accesibile sub capac; piese de schimb prin VONROC
Garanție	Legală, împotriva defectelor de fabricație și de manoperă
Utilizare prevăzută	Șlefuire uscată a pietrei, betonului și oțelului; nepotrivit pentru șantiere de construcții
Eliminare	Nu aruncați cu deșeurile menajere; reciclare conform directivei DEEE

Întrebări frecvente - AG506AC Vonroc

Cum se montează carcasa de protecție ?

Așezați mașina pe o masă cu axul în sus. Poziționați carcasa de protecție pe cap, aliniind canelurile. Rotiți carcasa în sens invers acelor de ceas și fixați-o cu șurubul cu cap cilindric folosind cheia Allen. Nu utilizați niciodată mașina fără carcasă de protecție.

Cum se schimbă discul de șlefuit ?

Deconectați aparatul. Așezați mașina pe o masă, carcasă în sus. Mențineți apăsat butonul de blocare a axului. Slăbiți piulița de strângere cu cheia, scoateți discul uzat. Montați flanșa, plasați discul nou, strângeți bine piulița. Utilizați numai discuri în stare bună și adecvate.

Ce tip de disc să folosiți ?

Utilizați discuri de șlefuit cu diametrul de 230 mm și alezaj de 22,2 mm, filet M14. Pentru tăiere, este necesară o carcasă de protecție specială (neinclusă). Respectați viteza maximă indicată.

Care este puterea acestui polizor ?

Polizorul Vonroc AG506AC are o putere absorbită de 2600 W la 220-240 V. Oferă o viteză în gol de 6500 rpm pentru o lucrare eficientă.

Este potrivit pentru tăiere ?

Da, dar numai cu o carcasă de protecție închisă specifică (neinclusă). Urmați instrucțiunile de siguranță pentru a evita reculul și a nu aplica presiune excesivă.

Cum se curăță aparatul ?

Înainte de orice curățare, deconectați ștecherul. Folosiți o cârpă moale, de preferință după fiecare utilizare. Pentru pete persistente, umeziți ușor cu apă cu săpun. Nu utilizați benzină, alcool, amoniac sau alți solvenți agresivi.

Ce măsuri de siguranță sunt esențiale ?

Purtarea ochelarilor de protecție, a protecției auditive și a mănușilor. Mențineți spectatorii la distanță. Deconectați înainte de orice reglare sau întreținere. Utilizați întotdeauna carcasa de protecție și verificați absența deteriorărilor.

Ce faceți în caz de blocare a discului ?

Eliberați imediat întrerupătorul. Nu încercați să scoateți discul în rotație. Așteptați oprirea completă, apoi deconectați și inspectați. Identificați cauza (prindere, presiune excesivă) și corectați înainte de a reporni.

Cum se înlocuiesc periile de cărbune ?

Periile de cărbune sunt accesibile sub capacul prevăzut (marca 4 pe schemă). Deconectați aparatul, scoateți capacul, înlocuiți periile uzate cu piese originale. Apelați la un reparator calificat dacă este necesar.

Care este durata garanției ?

Produsul este garantat împotriva defectelor de piese și de manoperă pe durata legală de la data achiziției. Contactați direct VONROC în caz de defecțiune. Garanția nu acoperă uzura normală, utilizarea necorespunzătoare sau reparațiile neaprobate.

MANUAL DE UTILIZARE AG506AC Vonroc

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

In manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea încălzitorului în cazul în care nu se respect instrucțiunile din acest manual.

Pericol de obiecte zburătoare. Nu permiteți accesul altor persoane in zona de lucru.

Pericol de electrocutare.

In cazul in care cablul de alimentare se deteriorează și in timpul procedurilor de curățare și de intreținere deconectați imediat fișa de la priza de rețea.

Purtați protectii antifonice.

Purtați mănuși de protecție.

Nu apăsați butonul de blocare a axului in timp ce motorul este în funcțiune.

Pericol de incendiu.

Maşină clasa II - Izolație dublă - Nu aveți nevoie de nicio priză de impămantare.

Nu scoateți din uz produsul in containere neadecvate.

Produsul este in conformitate cu standardele de siguranță aplicabile din directivele europene.

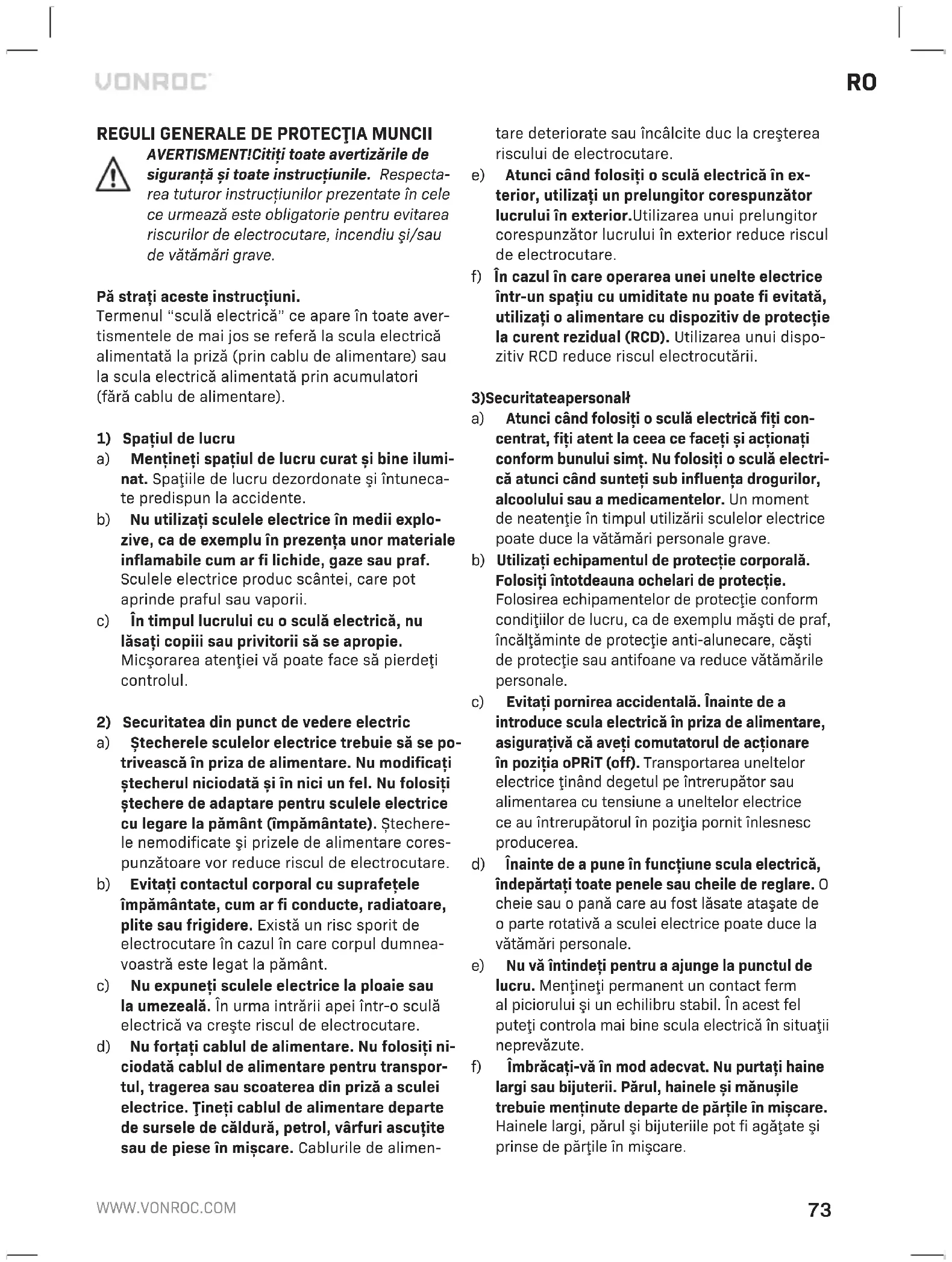

REGULI GENERALE DE PROTECTIA MUNCII

AVERTISMENT!Citiți toate avertizările de siguranță și toate instrucțiunile. Respectarea tuturor instrucțiunilor prezentate în cele ce urmează este obligatorie pentru evitarea riscurilor de electrocutare, incendiu și/sau de vătămări grave.

Pă strați aceste instrucțiuni.

Termenul “sculă electrică” ce apare în toate avertismentele de mai jos se referă la scula electrică alimentată la priză (prin cablu de alimentare) sau la scula electrică alimentată prin acumulatori (fără cablu de alimentare).

1) Spatiul de lucru

a) Mentineți spațiul de lucru curat și bine iluminat. Spațiile de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizati sculele electrice în medii explo-zive, ca de exemplu în prezența unor materiale inflamabile cum ar fi lichide, gaze sau praf. Sculele electrice produc scântei, care pot aprinde praful sau vaporii.

c) în timpul lucrului cu o sculă electrică, nu lăsați copiii sau privitorii să se apropie. Micșorarea atenției vă poate face să pierdeți controlul.

2) Securitatea din punct de vedere electric

a) Ștecherele sculelor electrice trebuie să se potrivească în priza de alimentare. Nu modificați ștecherul niciodată și în nici un fel. Nu folositi ștechere de adaptare pentru sculele electrice cu legare la pământ (împământate). Ștecherele nemodificate și prizele de alimentare cores-punzătoare vor reduce riscul de electrocutare.
b) Evitați contactul corporal cu suprafețele împământate, cum ar fi conducte, radiatoare, plite sau frigidere. Există un risc sporit de electrocutare în cazul în care corpul dumnea-voastră este legat la pământ.
c) Nu expuneti sculele electrice la ploaie sau la umezeală. În urma intrării apei într-o sculă electrică va crește riscul de electrocutare.
d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru transportul, tragerea sau scoaterea din priză a sculei electrice. Țineți cablul de alimentare departe de sursele de căldură, petrol, vârfuri ascuțite sau de piese în mișcare. Cablurile de alimen-

tare deteriorate sau încâlcite duc la creșterea riscului de electrocutare.

e) Atunci când folosiți o sculă electrică în exterior, utilizați un prelungitor corespunzător lucrului în exterior. Utilizarea unui prelungitor corespunzător lucrului în exterior reduce riscul de electrocutare.
f) în cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu dispozitiv de protectie la curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul electrocutării.

3) Securitateapersonal

a) Atunci când folosiți o sculă electrică fiți concentrat, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți o sculă electrică atunci când sunteți sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la vătămări personale grave.
b) Utilizați echipamentul de protecție corporală. Folosiți întotdeauna ochelari de protecție. Folosirea echipamentelor de protecție conform condițiilor de lucru, ca de exemplu măști de praf, încălțăminte de protecție anti-alunecare, căști de protecție sau antifoane va reduce vătămările personale.
c) Evitați pornirea accidentală. Înainte de a introduce scula electrică în priza de alimentare, asigurațivă că aveți comutatorul de acționare în poziția oPRiT (off). Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea cu tensiune a uneltelor electrice ce au întrerupătorul în poziția pornit înlesnesc producerea.
d) Înainte de a pune în funcțiune scula electrică, îndepărtați toate penele sau cheile de reglare. O cheie sau o pană care au fost lăsate atașate de o parte rotativă a sculei electrice poate duce la vătămări personale.
e) Nu vă întindeți pentru a ajunge la punctul de lucru. Mențineți permanent un contact ferm al piciorului și un echilibru stabil. În acest fel puteți controla mai bine scula electrică în situații neprevăzute.
f) Îmbrăcați-vă în mod adecvat. Nu purtați haine largi sau bijuterii. Părul, hainele și mănușile trebuie menținute departe de părțile în mișcare. Hainele largi, părul și bijuteriile pot fi agățate și prinse de părțile în mișcare.

g) Dacă dispozitivele sunt construite pentru a fi conectate la echipamente de extragere și colectare a prafului, asigurați-vă că aceste echipamente sunt conectate și funcționează corect. Folosirea unor astfel de echipamente poate reduce pericolele legate de praf.
h) Nu lăsați ca obișnuinta obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.

4) Utilizarea și întreținerea sculei electrice

a) Nu forțați scula electrică. Folosiți scula electrică adecvată operațiunii care trebuie efectuată. O sculă electrică adecvată își va efectua mai bine și mai în siguranță sarcina deoarece este folosită la parametrii pentru care a fost proiectată.

b) Nu folosiți scula electrică în cazul în care comutatorul de acționare nu realizează pornirea și oprirea acesteia. Orice sculă electrică ce nu poate fi comandată cu ajutorul comutatorului de acționare este periculoasă și trebuie reparată.

c) Înainte de a efectua orice fel de reglaje, schimbări ale accesoriiilor sau pe perioada depozitării sculelor electrice deconectați ștecherul de la sursa de energie electrică. Astfel de măsuri preventive reduc riscul de pornire accidentală a sculei electrice.

d) Nu depozitați sculele electrice neutilizate la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiare cu sculele electrice sau cu prezentele instrucțiuni să le utilizeze. Sculele electrice sunt periculoase atunci când sunt utilizate de către persoane neinstruite.

e) Întrețineți sculele electrice. Verificați alinierea sau prinderea părților în mișcare, verificați componentele sculei pentru a vă asigura că nu sunt sparte și, de asemenea, verificați orice alte situații care ar putea afecta funcționarea sculei electrice. Dacă scula electrică se defectează, reparați-o înainte de a o refolosi. Sculele electrice întreținute necorespunzător duc la producerea multor accidente.

f) Mentineți sculele așchietoare ascuțite și curate. Sculele așchietoare întreținute corespunzător, având muchiile tăietoare ascuțite, se înțepenesc mai greu și sunt mai ușor de controlat.

g) Utilizați sculele electrice, accesoriiile și burghie-

le etc., în conformitate cu prezentele instrucțiuni și în mod corespunzător tipului de sculă electrică utilizat, ținând seama de condițiile de lucru și de sarcina care trebuie efectuată. Utilizarea unor scule electrice pentru operații diferite de cele pentru care acestea au fost proiectate poate duce la situații periculoase.

h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.

5)Service

a) Prevedeți repararea uneltei de lucru de către o persoană calificată, folosind exclusiv piese de schimb identice. Astfel, vă asigurați că este păstrată siguranța uneltei electrice.

AVERTIZĂRI DE SIGURANȚĂ SPECIFICE OPERAȚIUNILOR DE ȘLEFUIRE SAU TĂIERE ABRAZIVĂ

a) Această sculă este destinată să funcționeze ca o sculă de șlefuit. Citiți toate avertizările de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate împreună cu această sculă electrică. Nerespectarea tuturor instrucțiunilor enumerate mai jos poate cauza producerea de electrocutări, incendii și/sau răniri grave.

b) Nu se recomandă utilizarea acestei scule electrice pentru operațiuni precum șlefuirea, perierea, lustruirea. Operațiile pentru care nu este destinată scula electrică pot crea pericole și pot cauza rănire personală.

c) Nu utilizați accesorii care nu sunt special concepute și recomandate de producătorul mașinii. Doar pentru că un accesoriu poate fi atașat de scula electrică, acest lucru nu asigură funcționarea în siguranță.

d) Viteza nominală a accesoriiului trebuie să fie cel puțin egală cu viteza maximă marcată pe scula electrică. Accesoriiile care funcționează mai rapid decât viteza lor nominală se pot rupe sau se pot desprinde.

e) Diametrul exterior și grosimea accesoriului dumneavoastră trebuie să se înscrie în capacitatea nominală a sculei electrice. Accesoriiile incorect dimensionate nu pot fi protejate sau controlate în mod adecvat.

f) Montajul filetat al accesoriiilor trebuie să corespundă cu filetul axului mașinii de șlefuit.

În cazul accesoriiilor montat cu flanse, orificiul axului accesoriiului trebuie să se potrivească cu diametrul localizat al flansei. Accesoriiile care nu se potrivesc cu componentele de montaj ale sculei electrice se vor dezechilibra, vor vibra excesiv și pot cauza pierderea controlului.

g) Nu utilizați accesorii deteriorate. Înainte de fiecare utilizare, inspectați accesoriiul, cum ar fi discurile abrazive pentru fisuri și crăpături, tamponul de amortizare pentru crăpături, rupture sau uzură excesivă, peria de sărmă pentru fire desprinse sau rupte. În cazul în care scă-pați scula electrică sau accesoriiile, inspectați dacă există daune sau instalati un accesoriiu nedeteriorat. După inspectarea și instalarea unui accesoriiu, dumneavoastră și celelalte persoane stați departe de locul accesoriiului de rotație și operați scula electrică la o viteză maximă fără sarcină, timp de un minut. De cele mai multe ori, accesoriiile deteriorate se rup în această perioadă de probă.
h) Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați o mască antipraf, protecții antifonice, mănuși și șort de protecție care să vă ferească de micile așchii sau particule de material. Ochii trebuie protejați de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca antipraf sau masca de protecție respiratorie trebuie să poată filtra particulele generate de operația pe care o efectuați. Expunerea prelungită la zgomotul de intensitate ridicată poate cauza pierderea auzului.
i) Nu permiteți persoanelor să se apropie de zona de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție. Fragmente din piesa de prelucra-re sau din dispozitivele rupte pot zbura necont-rolat și provoca răniri chiar în afara sectorului direct de lucru.
j) Tineți scula numai de suprafețele de prindere izolate atunci când efectuați o operație în care accesoriiul de tăiere ar putea atinge cabla-je ascunse sau cablul de alimentare. Dacă accesoriiul atinge un cablu „sub tensiune”, și părțile metalice expuse ale sculei electrice se vor afla „sub tensiune”, ceea ce poate provoca electrocutarea operatorului.

k) Tineți cablul de alimentare departe de accesoriile care se rotesc. Dacă pierdeți controlul asupra mașinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau brațul dumneavoastră poate nimeri sub accesoriul care se rotește.
1) Nu puneți niciodată jos scula electrică înainte ca accesoriiul să se fi oprit complet. Accesoriiul rotativ poate ajunge în contact cu suprafața de sprijin, fapt care vă poate face să pierdeți controlul asupra sculei electrice.
m) Nu lăsați scula electrică să funcționeze în timp ce o transportați. În urma unui contact accidental cu accesoriiul rotativ, acesta vă poate prinde îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.
n) Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului va atrage praful în interiorul carcasei, iar acumularea excesivă de pulbere metalică poate cauza pericole electrice.
o) Nu operați scula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale.
p) Nu utilizati accesorii care necesită agenți de răcire lichizi. Utilizarea apei sau a altor agenți de răcire lichizi poate cauza electrocutare sau șoc electric.

Recul și avertizări corespunzătoare

Reculul reprezintă o reactie bruscă la un disc rotativ îndoit sau blocat, tamponul de amortizare, peria sau orice alt accesoriu. Îndoirea sau blocarea duce la opirea rapidă a accesoriiului rotativ care la rândul lui, face ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcției de rotație a accesoriiului. Dacă, de exemplu, un disc de șlefuit se agață sau se blochează în piesa de prelucrare, marginea discului de șlefuit care penetrează direct piesa de prelucrare se poate agăța în aceasta și duce astfel la smulgerea discului de șlefuit sau poate provoca recul. Discul se va deplasa către operator sau în sens opus acestuia, în funcție de direcția de rotație a discului în punctul de blocare. În această situație discurile de șlefuit se pot chiar rupe. Reculul este rezultatul utilizării incorecte a mașinii și/sau al procedurilor sau al condițiilor incorecte de funcționare, care pot fi evitate urmând măsurile de precauție adecvate, după cum este indicat mai jos.

a) Tineți bine scula electrică și aduceți-vă corpul și brațele într-o poziție în care să puteți controla forțele de recul. Utilizați întotdeauna un mâner auxiliar, în caz că acesta există, pentru a avea un control maxim asupra forțelor de recul sau a momentelor de reacție la turații înalte. Operatorul poate stăpâni forțele de recul și de reacție prin măsuri preventive adecvate.
b) Nu apropiati niciodată mâna de accesorile aflate în mișcare de rotație. Accesoril se poate deplasa peste mâna dumneavoastră.
c) Evitați să staționați cu corpul în zona de mișcare a sculei electrice în caz de recul. Reculul proiectează scula electrică într-o direcție opusă mișcării discului de șlefuit din punctul de blocare.
d) Lucrați extrem de atent în zona colțurilor, muc- hiilor ascuțite, etc. Împiedicați ricoșarea și blo- carea accesoriiului. Accesorii aflat în mișcare de rotație are tendința să se blocheze în colțuri, pe muchii ascuțite sau când ricoșează în urma izbirii, determinând astfel pierderea controlului sau reculul.
e) Nu folosiți pânze de ferăstrău pentru lemn sau pânze dințate. Asemenea dispositive de lucru provoacă frecvent recul sau duc la pierderea controlului.

AVERTIZĂRI DE SIGURANȚĂ SPECIFIC OPERAȚIUNILOR DE ȘLEFUIRE ȘI TĂIERE ABRAZIVĂ

a) Folosiți numai discuri abrazive admise pentru scula dumneavoastră electrică și o apărătoare de protecție prevăzută pentru aceste discuri abrazive. Discurile abrasive care nu sunt prevăzute pentru această sculă electrică nu pot fi acoperite și protejate suficient, fiind nesigure.
b) Suprafața de polizare a discurilor apăsate în centru trebuie să fie montată sub planul marginii apărătoarei. Un disc montat necorespunzător care iese prin planul marginii apărătoarei nu poate fi protejat în mod adecvat.
c) Apărătoarea de protecție trebuie fixată sigur pe scula electrică și astfel ajustată încât să atingă un grad maxim de siguranță în exploatare, adică numai o portiune extrem de mică a discului să rămână descoperită în partea dinspre operator. Apărătoarea de protecție trebuie să protejeze operatorul de fragmentele desprinse prin șlefuire, de atingerea accidentală a discului și de scânteile care pot aprinde împrăcămintea.

d) Discurile abrazive trebuie folosite numai pentru aplicațiile recomandate. De exemplu: nu șlefuiți cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului, întrucât exercitarea forțelor laterale asupra discurilor poate duce la ruperea lor.
e) Folosiți întotdeauna flanșe de prindere nedeteriorate având dimensiuni și forme corespunzătoare discului ales de dumneavoastră. Flanșele adecvate sprijină discul de șlefuit diminuând astfel pericolul ruperii acestuia. Flanșele pentru discuri de tăiere pot fi diferite față de flanșele pentru discuri de șlefuit.
f) Nu utilizati discuri de șlefuit uzate provenind de la scule electrice mai mari. Discurile de șlefuit pentru sculele electrice mai mari nu sunt concepute pentru turațiile mai ridicate ale sculelor electrice mai mici și se pot rupe.

AVERTIZĂRI DE SIGURANȚĂ SUPLIMENTARE SPECIFICE OPERAȚIUNILÓR DE ȘLEFUIRE ȘI TĂIERE ABRAZIVĂ

Operatiile de tăiere pot fi desfășurate numai cu un dispozitiv special de protectie deschis (neinclus) fig. C2 - D2.

a) Evitați „blocarea” discului de tăiere sau o apăsare prea puternică. Nu executați tăieri exagerat de adânci. O supraîncărcare a discului de tăiere mărește solicitarea acestuia și tendința sa de a se răsuci în piesa de prelucrare sau de a se bloca, apărând astfel posibilitatea unui recul sau a ruperii discului.
b) Evitați să staționați cu corpul în zona din fața și din spatele discului de tăiere care se rotește. Dacă, în timpul operării, deplasați discul de tăiere în direcție opusă dumneavoastră, în caz de recul, scula electrică împreună cu discul care se rotește pot fi proiectate direct spre dumneavoastră.
c) Dacă discul de tăiere se blochează sau dacă întrerupeți lucrul, deconectați scula electrică și nu o mișcați până când discul se oprește complet. Nu încercați niciodată să extrageți discul de tăiere din tăietură în timp ce discul este în mișcare, altfel se poate produce un recul. Investigați și luati măsuri adecvate pentru a îndepărta cauza blocării discului.
d) Nu reluați niciodată operația de tăiere cât timp scula se mai află încă în piesa de prelucrare.

Lăsați discul de tăiere să atingă turația maximă și numai după aceea continuați să tăiați cu precauție. Dacă reporniți scula electrică în piesa de prelucrare, discul se poate bloca, sări afară sau provoca recul.

e) Sprijiniți plăcile sau piesele de prelucrare mari pentru a diminua riscul de agățare sau de recul a discului. Piesele mari se pot încovoia sub propria greutate. Piesele de sprijin trebuie poziționate sub piesa de prelucrare, atât în apropierea liniei de tăiere cât și în apropierea marginii, pe ambele laturi ale discului.
f) Fiți extrem de atenți în cazul „tăierii de cavități“ în pereți deja existenți sau în alte sectoare fără vizibilitate. La penetrarea în sectorul vizat, discul de tăiere poate cauza recul dacă nimerește în conducte de gaz sau de apă, conductori electrici sau alte obiecte.

Siguranța electrică

Verificați întotdeauna ca tensiunea de la alimentarea cu energie să corespundă tensiunii de pe plăcuța cu specificații.

• Nu utilizati mașina în cazul în care cablul de alimentare și/sau fișa acestuia sunt deteriorate.
• Folosiți numai cabluri prelungitoare adecvate pentru puterea mașinii cu o grosime minimă de 1,5 mm². Dacă utilizați o bobină de cablu de extensie, derulați întotdeauna complet cablul.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie să fie înlocuit cu un cablu de alimentare special pregătit, disponibil la unitatea de service.

2. INFORMATII CU PRIVIRE LA MAŞINĂ

Domeniul de utilizare

Polizorul unghiular a fost proiectat pentru debavurarea zidăriei și a oțelului, fără a se utiliza apă. Pentru tăiere, folosiți o apărătoare de protecție specială (neinclusă). Fig. D2.

Nu este potrivit pentru folosire pe şantiere de construcții

SPECIFICATII TEHNICE

Nr. model AG506AC
Tensiune rețea 220-240V~
Frecvența prizei 50/60Hz
Puterea de alimentare 2600W
Turatie la mers în gol 6500 /min
Disc pentru șlefuitDiametru: Alezaj:	230 mm22,2 mm
Filetul axului M14
Greutate 6,7 kg
Nivel presiune sonoră L_PA	96,1 dB(A), K=3dB(A)
Nivel putere acustică L_WA	107,1 dB(A), K=3dB(A)
Vibrație“Șlefuirea suprafeței” a_h,AG	7,86 m/s ^2 , K=1,5 m/s ^2

Purtați protecții antifonice.

Nivelul vibrațiilor

Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 60745-1 și EN 60745-2-3; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate:

• emisia de vibrații în timpul utilizării effective a uneltei electrice poate diferi de valoarea declarată în funcție de modalitățile de utilizare;
• să se identifice măsurile de siguranță pentru a proteja operatorul, pe baza unei estimări a expunerii în condițiile reale de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi momentele în care unealta este oprită și când este inactivă în afară de timpul pentru declanșare).

Protejati-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru.

DESCRIERE

Numerele din text se refera la diagramele de la paginile 2-4.

1. Buton de blocare ax

2. Şurub cu locaş hexagonal

3. Apărătoare de protectie

4. Capac perie de cărbune
5. Comutator pornire/oprire
6. Punct de conexiune mâner lateral
7. Mâner lateral
8. Cheie hexagonală
9. Mâner posterior
   10.Ax
10. Flanşă de montare
11. Disc (neinclus)
12. Piuliță de strângere
13. Cheie de piuliță

3. ASAMBLAREA

Inainte de asamblare, opriți alimentarea electrică a mașinii și deconectați fișa cablului de alimentare de la priza de rețea.

Asamblarea apărătorii de protectie (fig. C și D)

• Amplasati mașina pe o masăcu axul (10) în sus.
• Amplasați apărătoare de protecție (3) peste capătul mașinii, așa cum este indicat în Figura C și asigurați-vă că muchiile de la apărătoarea de protecție se potrivesc în canelurile de la capătul mașinii.
• Rotiți apărătoarea de protecție în sens antiorar după cum este indicat în Figura D
• Fixați şurubul cu locaș hexagonal (2) pe apărătoare folosind cheia hexagonală (8)
• Puteți regla poziția apărătorii de protecție prin eliberarea șurubului cu locaș hexagonal (2), reglați apărătoarea în poziția dorită și fixați din nou șurubul.

Nu utilizați niciodată mașina fără apărătoare.

Montarea și indepărtarea discului (Fig. D)

Nu utilizați niciodată mașina fără apărătoare.

Utilizați numai discuri ascuțite și nedeteriorate.

Montarea

1. Amplasați maçina pe o masă cu apărătoarea de protectie (3) in sus.
2. Montați flança (11) pe ax (10).
3. Amplasati discul (12) pe ax (10).
4. Tineți apăsat butonul de blocare a axului (1) și strangeti bine piulița de fixare (13) pe ax (10) folosind cheia de piuliță (14).

Indepărtarea

1. Amplasați mașina pe o masă cu apărătoarea de protecție (3) în sus.
2. Tineți apăsat butonul de blocare a axului (1) și slăbiti piulița de fixare (13) folosind cheia de piuliță (14).
3. Indepărtați discul (12) de pe ax (10).
4. Tineți apăsat butonul de blocare a axului (1) și strangeti bine piulița de fixare (13) folosind cheia de piuliță (14).

Montarea manerului lateral (fig. A și E)

- Manerul lateral (7) poate fi infiletat in unul din cele trei puncte de conexiune pentru manerul lateral (6).

4. OPERAREA

Asigurați-vă că piesa de prelucrare este sprijinită sau fixată corespunzător.

Pornirea și oprirea (Fig. A)

• Pentru a porni mașina apăsați comutatorul de pornire/oprire (5).
• Pentru a opri mașina, eliberați comutatorul de pornire/oprire (5).
• Tineți mașina la distanță de piesa de prelucrare atunci când o porniți și o opriți, deoarece discul ar putea deteriora piesa de prelucrare.
• Prindeți bine piesa de prelucrare sau folosiți o altă metodă pentru a vă asigura că nu se mișcă în timpul funcționării.
• Verificați cu regularitate discurile. Discurile uza- te afectează negativ eficiența mașinii. Înlocuți cu un disc nou în timp util.

Debavurarea (fig. F)

Când efectuați operația de debavurare, veți obține cele mai bune rezultate la un unghi de înclinare cuprins între 30º și 40º. Mișcați mașina înainte și înapoi, folosind o presiune ușoară. Acest lucru va preveni decolorarea și încălzirea piesei de prelucrare, evitându-se formarea de caneluri.

Pentru lucrările de debavurare, nu utilizați niciodată discuri de tăiere abrazivă!

Tăierea (fig. G)

Pentru tăiere, folosiți o apărătoare de protectie specială (neinclusă).

Tineți cu fermitate piesa de prelucrare pentru a preveni apariția vibrației și nu înlinați sau nu aplicați presiune în timpul tăierii. Când operați, folosiți presiune moderată adecvată materialului pe care lucrați. Nu încetiniți discurile aplicând contrapresiune laterală. Direcția în care doriți să tăiați este importantă. Mașina trebuie să opereze întotdeauna în direcția tăierii; așadar nu deplasați niciodată mașina în cealaltă direcție! Există riscul ca mașina să se blocheze în tăietură, cauzând recul care vă va determina să pierdeți controlul.

Sfaturi pentru utilizarea optimă

• Fixați piesa de prelucrat. Utilizați un dispozitiv de fixare pentru piese de prelucrat mici.
• Tineți mașina cu ambele mâini.
• Porniți maçina.
• Așteptați până când mașina atinge turația maximă.
• Asezați discul pe piesa de prelucrat.
• Deplasați încet maçina de-a lungul piesei de prelucrat, apăsând ferm discul abraziv pe piesa de prelucrat.
• Nu aplicați o presiune excesivă asupra mașinii. Lăsați mașina să execute operația.
• Opriti mașina și așteptați oprirea completă a mașinii înainte de a așeza mașina.

5. INTRETINERE

Înainte de curățare și întreținere, opriți alimentarea electrică a mașinii și deconectați fișa cablului de alimentare de la priza de rețea.

Curățați regulat carcasa cu o cârpă moale, de preferat după fiecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

MEDIU

Aparatele electrice sau electronice deteriorate și/sau defecte trebuie colectate în locurile de reciclare corespunzătoare.

Numai pentru țările din CE

Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației europene 2012/19/EU pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică.

GARANTIE

Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul se defectează în timpul perioadei de utilizare, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au încercat a fi efectuate de centre de service neautorizate.
• Uzura în condiții normale.
• Unealta care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de reprezentant trebuie să fie limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.

1. INSTRUÇÕES DE SEGURANÇA
